MANUAL DE USUARIO SUB 915 DB Technologies

1. INFORMACIÓN GENERAL

¡BIENVENIDOS! INTRODUCCIÓN

REFERENCIAS PARA EL USUARIO

¡Gracias por adquirir este producto diseñado y desarrollado en Italia por dBTechnologies! Este subwoofer activo, versátil y ergonómico, es el resultado de una larga experiencia en el ámbito del refuerzo de sonido, con el uso de soluciones optimizadas en términos de sonido y electrónica, además de una atenta elección de los materiales. Los nuevos subwoofers de la serie SUB 900 están equipados con un woofer de 15” (SUB 915) y un woofer de 18” (SUB 918) respectivamente. El diseño preciso y la optimización acústica permiten prestaciones de alta calidad en un producto de dimensiones reducidas. La elevada ergonomía y manejabilidad de los gabinetes permiten su fácil transporte. Las características principales de SUB 915 y SUB 918 son: Para aprovechar al máximo el subwoofer recomendamos:

• un proyecto ergonómico, compacto y versátil, para contextos interiores y para el aire libre

• gabinete de madera para optimizar las prestaciones acústicas, con supercie externa resistente para uso interior y al aire libre

• amplicador digital able y silencioso

• controles del DSP especícos, con selección de Polaridad, Delay, Xover, Sensitivity

• leer la guía de consulta rápida suministrada con el producto y todas las secciones de este manual de uso, y guardarla durante toda la vida útil del producto.

• registrar el producto en la página web http://www.dbtechnologies.com en la sección "SOPORTE TÉCNICO".

• guardar prueba de compra y GARANTÍA (Manual de uso "sección 2"). Español62

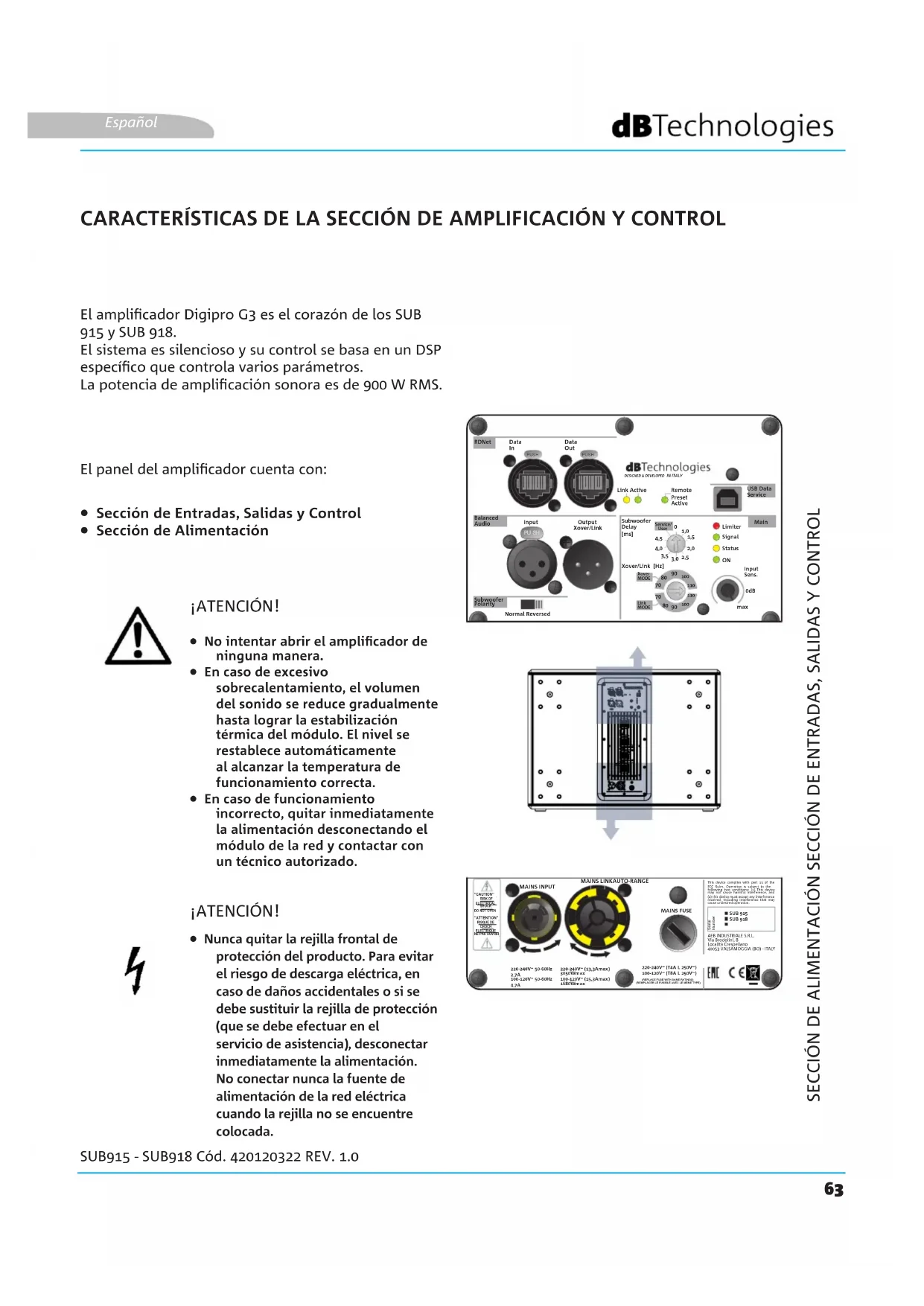

• Sección de Entradas, Salidas y Control

• Sección de Alimentación Español

• No intentar abrir el amplicador de ninguna manera.

• En caso de excesivo sobrecalentamiento, el volumen del sonido se reduce gradualmente hasta lograr la estabilización térmica del módulo. El nivel se restablece automáticamente al alcanzar la temperatura de funcionamiento correcta.

• En caso de funcionamiento incorrecto, quitar inmediatamente la alimentación desconectando el módulo de la red y contactar con un técnico autorizado. SECCIÓN DE ALIMENTACIÓN SECCIÓN DE ENTRADAS, SALIDAS Y CONTROL

• Nunca quitar la rejilla frontal de protección del producto. Para evitar el riesgo de descarga eléctrica, en caso de daños accidentales o si se debe sustituir la rejilla de protección (que se debe efectuar en el servicio de asistencia), desconectar inmediatamente la alimentación. No conectar nunca la fuente de alimentación de la red eléctrica cuando la rejilla no se encuentre colocada. ¡ATENCIÓN!64 Main Normal Reversed max 0dB Input Sens. RDNet Link Active Remote Preset Active Data

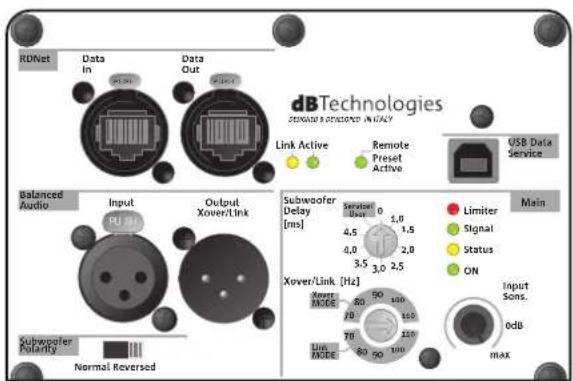

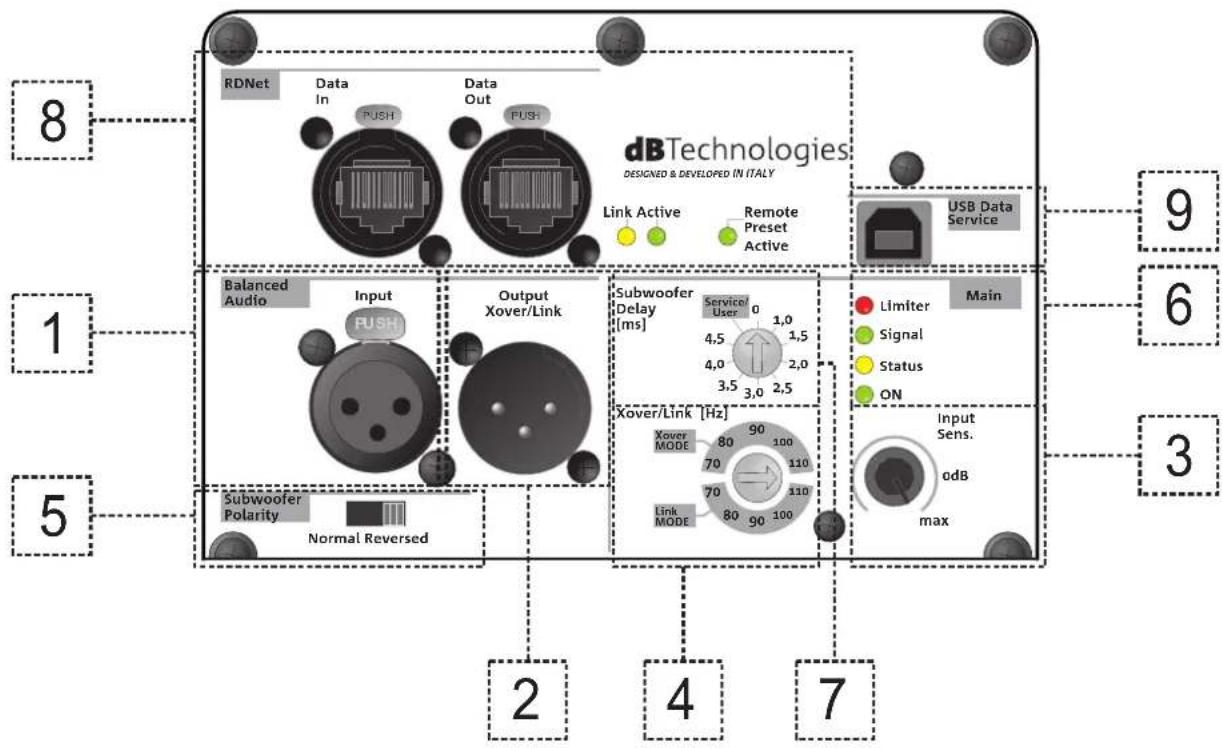

SUB 915 - SUB918 Cód. 420120322 REV. 1.0 SECCIÓN DE ENTRADAS, SALIDAS Y CONTROL Español

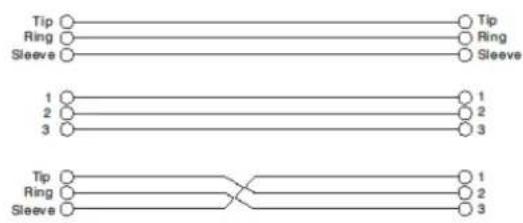

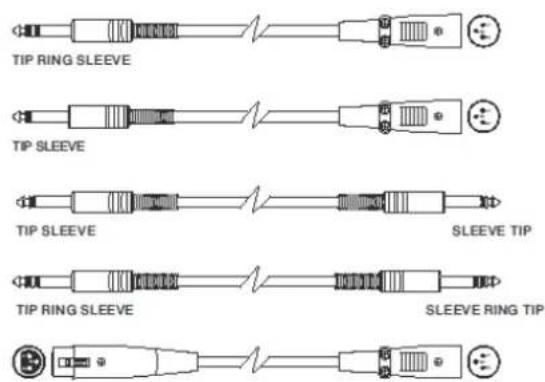

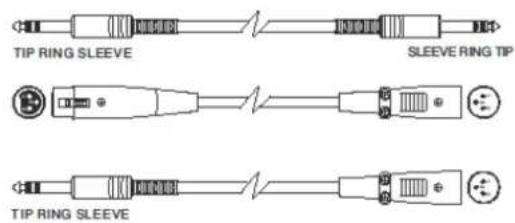

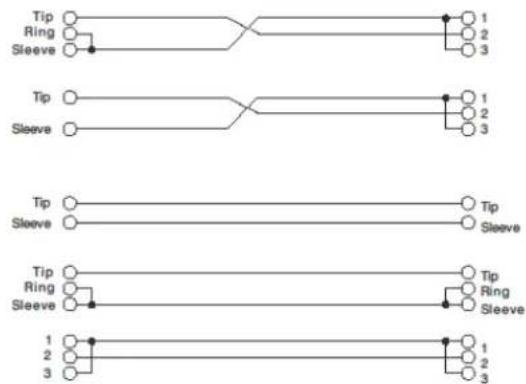

Conector de la entrada, de tipo XLR (balanceado). Para los detalles de conexión, ver la sección CONEXIÓN DE LAS ENTRADAS Y PUENTE AUDIO.

4. Xover/Link rotary

Selector que permite programar la frecuencia de corte según la modalidad seleccionada (Link/Xover). Actúa en la señal lanzada por los conectores Output Xover/Link

Rotary de regulación de la sensibilidad de entrada.

Conectores de salida, de tipo XLR (balanceado). Seleccionar la frecuencia de corte relativa a la modalidad Xover/Link en el rotary correspondiente. Para los detalles de conexión, ver la sección CONEXIÓN DE LAS ENTRADAS Y PUENTE AUDIO.

Compatible con conector tipo powerCON TRUE1® para el puente de alimentación a los demás módulos. Para conocer el número máximo de módulos que pueden conectarse en un sistema transmitido, consultar la sección ESPECIFICACIONES TÉCNICAS.

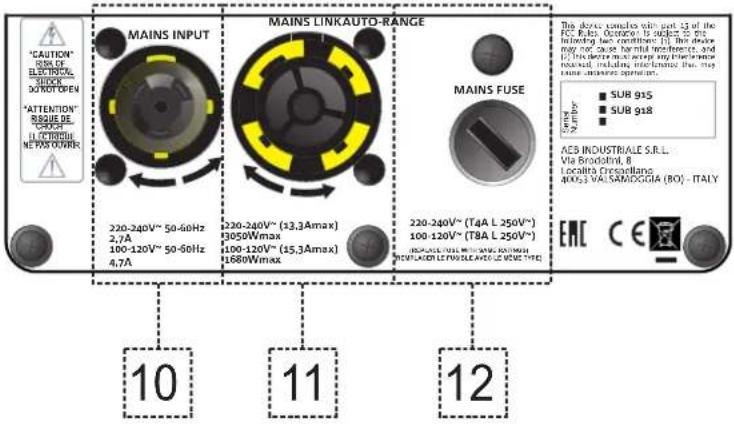

SECCIÓN DE ALIMENTACIÓN

Rotary que permite programar el retraso (delay) en ms.

8. Sección RDNet con LED de control

Sección compatible con cables de red que cuentan con conectores etherCON/RJ45. En particular “Data in” debe estar conectado a dispositivos como RDNet Control 2 o Control 8, “Data Out” viene utilizado para el puente de la red a otros módulos del line-array en conguración daisy-chain. Los led relativos al funcionamiento en red (RDNet) del módulo aseguran una monitorización en tiempo real. En particular, “Link” encendido indica que la red RDNet está activa y que ha reconocido el dispositivo, “Active” destellante indica que existe tráco de datos, “Remote Preset Active” que todos los controles locales en el panel amplicador son superados por el control remoto RDNet.

Conector USB para la actualización rmware.

• cable de alimentación POWERCON TRUE1

• guía de consulta rápida y documentación de la garantía en papel

CONFIGURACIÓN Y OPTIMIZACIÓN

Se ha introducido y girado el conector powerCON TRUE1®, conectado a la alimentación de red, el subwoofer se enciende. Para optimizar el uso del subwoofer para algunas particulares conguraciones, el usuario tiene a disposición en el panel de control:

1. Link (la señal presente en las salidas OUTPUTS es la aplicada al woofer)

2. Xover (la señal presente en las salidas OUTPUTS es ltrada con

frecuencia de crossover de 120 Hz, para el puente de altavoces, como por ejemplo B-HYPE y OPERA)

1. Normal (Polaridad normal de la señal audio)

2. Reverse (Polaridad invertida, opción necesaria para optimizar el frente

de onda invirtiendo la fase de la onda acústica)

• Subwoofer Delay: Es posible seleccionar el delay aplicable para varias conguraciones, según las indicaciones de la serigrafía. Antes del encendido, se recomienda colocar el selector de nivel Entrada Sensitivity en 0 dB Español67 Balanced AudioInputOutputXover/Link PPUUSSHH PPUUSSHH PUSH123 SPEAKER SUBWOOFER MIXER Balanced AudioInputOutputXover/Link

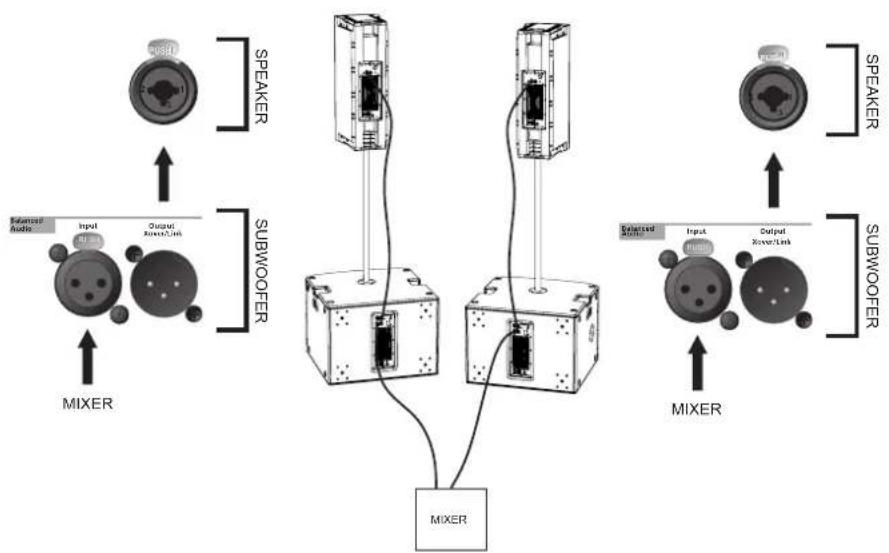

1. conectar la salida de la

mezcladora al conector de entrada del subwoofer;

2. conectar el conector de salida

del subwoofer a la entrada del altavoz;

3. colocar la SALIDA XOVER/LINK

[4] del subwoofer en XOVER, para transmitir al altavoz una señal con frecuencia de crossover que se puede seleccionar con el rotary Xover/Link [Hz] Español68

• No se admiten tipos de instalación diferentes de los ilustrados aquí.

• No usar en ningún caso las asas del subwoofer para colgarlo

• Comprobar siempre que el posicionamiento sea estable y que la instalación no represente una fuente de peligro para personas, animales o cosas.

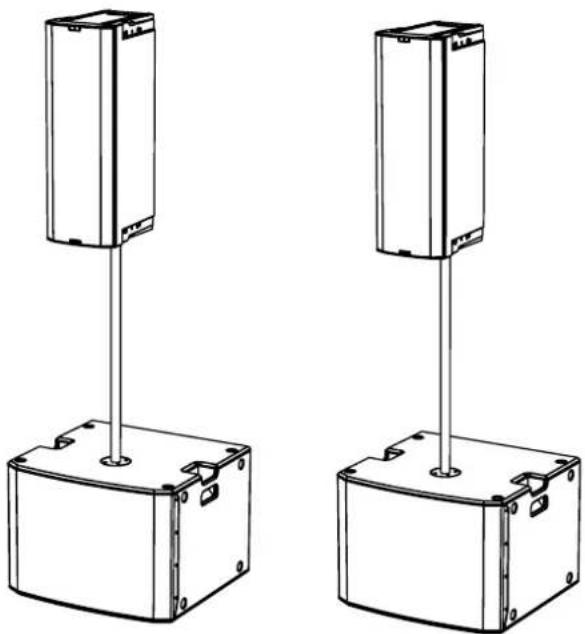

USO EN SUBWOOFER CON POSTE

TELESCÓPICO Es posible usar un solo altavoz montado en un poste de 35 mm de diámetro. El accesorio de referencia es DS-2 (poste telescópico). Se requiere una jación adicional Español

Es posible el uso de los subwoofers 915 y 918 directamente en el suelo.

USO CON ALTAVOCES EN STACK

Es posible el uso de un altavoz montado directamente sobre el subwoofer 915 o 918 mediante el miniposte de 35 mm diámetro DS2-S (por ej. serie: INGENIA, B-HYPE, OPERA). Se requiere una jación adicional70 SUB 915 - SUB918 Cód. 420120322 REV. 1.0

4. RESOLUCIÓN DE PROBLEMAS

1. Comprobar la presencia correcta de la alimentación general del sistema.

2. Comprobar que el cable de alimentación esté conectado correctamente.

1. Comprobar que la conexión de entrada de la señal de audio se haya efectuado correctamente.

2. Comprobar que los cables utilizados no estén dañados.

3. Comprobar que la mezcladora o la fuente de audio esté encendida y muestre claramente la presencia de

una señal de salida.

4. Comprobar el nivel general mediante el control "Entrada Sensitivity".

1. Comprobar que los cables utilizados no estén dañados, y sustituirlos si es necesario (un cable dañado

puede causar una pérdida o alteración de la señal).

2. Comprobar que la conguración del panel de control se haya ajustado correctamente.

El subwoofer no se enciende: El subwoofer se enciende, pero no emite sonidos: El altavoz emite un sonido no adecuado: Español71 SUB915 - SUB918 Cód. 420120322 REV. 1.0

AMPLIFICADOR Español Respuesta en frecuencia [-10 dB]:

Frecuencia de crossover: Variable (70 Hz - 80 Hz - 90 Hz - 100 Hz - 110 Hz) Tipo: DIGIPRO G3 Clase de amplicación Clase D Alimentación PowerCON TRUE1 Potencia de amplicación RMS: 900 W Tipo: Subwoofer activo72 SUB 915 - SUB918 Cód. 420120322 REV. 1.0 PROCESADOR

Español INTERFAZ USUARIO Absorción a 1/8 de la potencia en condiciones medias de uso (*):

1.2 A (220-240V~) - 2 A (110-120V~)

Absorción a 1/3 de la potencia en condiciones máximas de uso (**):

2.7 A (220-240V~) - 4.7 A (110-120V~)

Absorción con altavoz encendido en ausencia de señal (idle): 21 W Corriente de inrush:

ESPECIFICACIONES DE ALIMENTACIÓN (ABSORCIÓN / INSTALACIÓN)

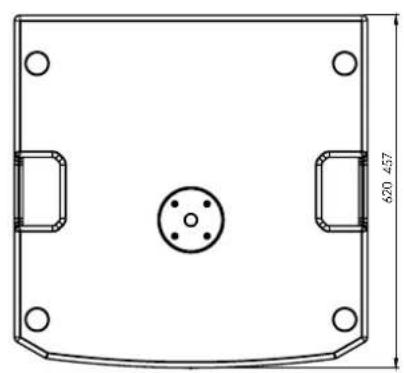

• NOTA PARA EL INSTALADOR: Valores que se reeren a 1/8 de la potencia, en condiciones medias de funcionamiento (programa musical con clipping raro o ausente). Para cualquier tipo de conguración, se recomienda considerar los valores mínimos de dimensionamiento. ** NOTA PARA EL INSTALADOR: Valores que se reeren a 1/3 de la potencia, en condiciones pesadas de funcionamiento (programa musical con frecuente clipping e intervención del limitador). Se recomienda el dimensionamiento según estos valores en caso de instalaciones y tours profesionales. Controlador interior: DSP 28/56 bits Limitador: Peak, RMS, Térmico Controles: Delay, Xover/Link, Polarity, Sensitivity Entradas: 2 x XLR Balanced Inputs Salidas: 2x XLR Balanced Outputs73 SUB915 - SUB918 Cód. 420120322 REV. 1.0 DIMENSIONES Características, especicaciones y aspecto de los productos pueden cambiar sin previo aviso. dBTechnologies se reserva el derecho de modicar o mejorar el diseño o la fabricación sin asumir la obligación de modicar o mejorar también los productos realizados anteriormente. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel [phone] Fax [phone] www.dbtechnologies.com [e-mail] Español Material: Madera de varias capas (con pintura de protección negra) Rejilla: Elaboración CNC Asas: 2, laterales Montaje en poste: Sí, 36 mm (predisposición: M20) Ancho: 620 mm (SUB 915) 720 mm (SUB 918) Altura: 457 mm (SUB 915) 530 mm (SUB 918) Profundidad: 620 mm (SUB 915) 690 mm (SUB 918) Peso:
