SUB 915 - Subwoofer DB Technologies - Kostenlose Bedienungsanleitung

Produkttyp	Aktivsubwoofer
Marke	DB Technologies
Modell	SUB 915
Abmessungen (B x H x T)	620 x 457 x 620 mm
Gewicht	34,8 kg
Verstärker	DIGIPRO G3 Klasse D
RMS-Leistung	900 W
Frequenzgang (-10 dB)	45 Hz - Trennfrequenz
Max. Schalldruckpegel in 1 m	133 dB
Lautsprecher	15" (38 cm) mit 4" Schwingspule
Trennfrequenz (variabel)	70, 80, 90, 100, 110 Hz
Stromversorgung	PowerCON TRUE1
Eingangsanschluss	Symmetrischer XLR-Eingang
Ausgangsanschluss	Symmetrischer XLR-Ausgang (Xover/Link)
DSP-Steuerung	Polarität (Normal/Reverse), Delay (0-4,5 ms), Eingangsempfindlichkeit, Xover/Link
RDNet-Netzwerk	EtherCON/RJ45 (Data In/Out, LED Link, Active, Remote Preset Active)
Gehäusematerial	Mehrschichtholz mit schwarzer Schutzlackierung
Schutzgitter	CNC-Bearbeitung (nicht demontieren)
Griffe	2 seitliche
Montage auf Stativ	Ja (Durchmesser 35 mm, M20-Vorbereitung)
Stromverbrauch (Leerlauf)	21 W
Einschaltstrom	21 A
Schutz	Begrenzer Peak, RMS, Thermisch

Häufig gestellte Fragen - SUB 915 DB Technologies

Wie schalte ich den SUB 915 Subwoofer ein?

Schließen Sie das mitgelieferte PowerCON TRUE1-Stromkabel an den Netzanschluss an, stecken Sie es ein und drehen Sie es zum Verriegeln. Der Subwoofer schaltet sich automatisch ein. Stellen Sie die Eingangsempfindlichkeit vor dem Einschalten auf 0 dB ein.

Was tun, wenn der Subwoofer nicht einschaltet?

Überprüfen Sie, ob das Stromkabel richtig eingesteckt ist und die Netzsteckdose funktioniert. Kontrollieren Sie die Sicherung (MAINS FUSE-Halterung). Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Reparaturdienst.

Warum kommt kein Ton?

Überprüfen Sie, ob das Audiosignal am XLR-Eingang anliegt und das Kabel nicht beschädigt ist. Stellen Sie sicher, dass die Quelle (Mischpult) aktiv ist und die Eingangsempfindlichkeit ausreichend hoch eingestellt ist. Die LED Signal/ON sollte leuchten.

Wie schließe ich einen passiven Lautsprecher an den Subwoofer an?

Verbinden Sie den XOVER/LINK-Ausgang des Subwoofers mit dem Eingang des Lautsprechers. Stellen Sie den Xover/Link-Wahlschalter auf XOVER und wählen Sie die gewünschte Trennfrequenz (70-110 Hz) mit dem Drehregler.

Was ist der Unterschied zwischen den Modi Link und Xover?

Im Link-Modus ist das Ausgangssignal identisch mit dem, das dem Woofer zugeführt wird. Im Xover-Modus wird das Signal entsprechend der ausgewählten Trennfrequenz gefiltert (normalerweise 120 Hz zur Weitergabe an die Lautsprecher).

Kann ich den Subwoofer im Freien verwenden?

Ja, das Holzgehäuse mit Schutzlackierung ermöglicht den Einsatz im Innen- und Außenbereich unter Dach. Vermeiden Sie direkte Regen- oder übermäßige Feuchtigkeitseinwirkung.

Wie stelle ich die Verzögerung (Delay) des Subwoofers ein?

Verwenden Sie den Drehregler Subwoofer Delay, um eine Verzögerung von 0 bis 4,5 ms (in 0,5 ms-Schritten) einzustellen. Dies ermöglicht die zeitliche Anpassung des Subwoofers an die anderen Lautsprecher.

Was bedeutet die LED Limiter?

Die LED Limiter leuchtet, wenn der interne Schutzschaltkreis aktiv ist (Spitzen-, RMS- oder thermische Begrenzung). Dies zeigt an, dass der Subwoofer an seine Grenzen stößt. Reduzieren Sie den Eingangspegel, um Verzerrungen zu vermeiden.

Wie aktualisiere ich die Firmware?

Verwenden Sie den USB Data Service-Anschluss (USB Typ B), um den Subwoofer mit einem Computer zu verbinden. Laden Sie die neueste Firmware von dbtechnologies.com herunter und befolgen Sie die Anweisungen im Handbuch.

Kann ich andere Lautsprecher auf den Subwoofer stellen?

Ja, der Subwoofer verfügt über eine M20-Vorbereitung für eine 35-mm-Stange. Verwenden Sie das Zubehör DS2-S oder DS-2, um einen Lautsprecher darüber zu montieren. Befestigen Sie ihn sicher, um ein Umkippen zu verhindern.

BEDIENUNGSANLEITUNG SUB 915 DB Technologies

BEDIENUNGSANLEITUNG - Abschnitt 1

CARACTERISTIQUES TECHNIQUES - Section 1

Die Warnungen in diesem Handbuch müssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2" beobachtet werden".

5. SPECIFICHE TECNICHE 15

GENERALE 15

DATI ACUSTICI.... 15

AMPLIFICATORE.... 15

PROCESSORE 16

INTERFACCIA UTENTE.... 16

5. SPECIFICHE TECNICHE

GENERALE

EINLEITENDER ÜBERBLICK 33

ANHALTSPUNKTE FÜR DEN BENUTZER.... 33

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN 34

ABMESSUNGEN 34

EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBERECHS.... 35

INPUT-, OUTPUT- UND STEUERBEREICH 36

VERSORGUNGSBEREICH 37

2. ERSTMALIGES EINSCHALTEN.... 38

VERBINDUNG DER AUDIO-EINGÄNGE UND RÜCKLAUF 39

3. ANWENDUNGSBEISPIELE 41

VERWENDUNG AM BODEN 41

VERWENDUNG MIT LAUTSPRECHER IM STACK 41

VERWENDUNG AUF EINEM SUBWOOFER MIT TELESKOPPFOSTEN 41

4. PROBLEMABHILFE 42

5. TECHNISCHE DATEN 43

ALLGEMEINE ANGABEN 43

AKUSTIK-DATEN 43

VERSTÄRKER 43

PROZESSOR 44

BENUTZEROBERFLÄCHE 44

EINGÄNGE UND AUSGÄNGE 44

VERSORGUNGSSPEZIFIKATIONEN (AUFNAHME / INSTALLATION) 44

ABMESSUNGEN 45

SUB 915 - SUB918 Art.-Nr. 420120322 REV. 1.0

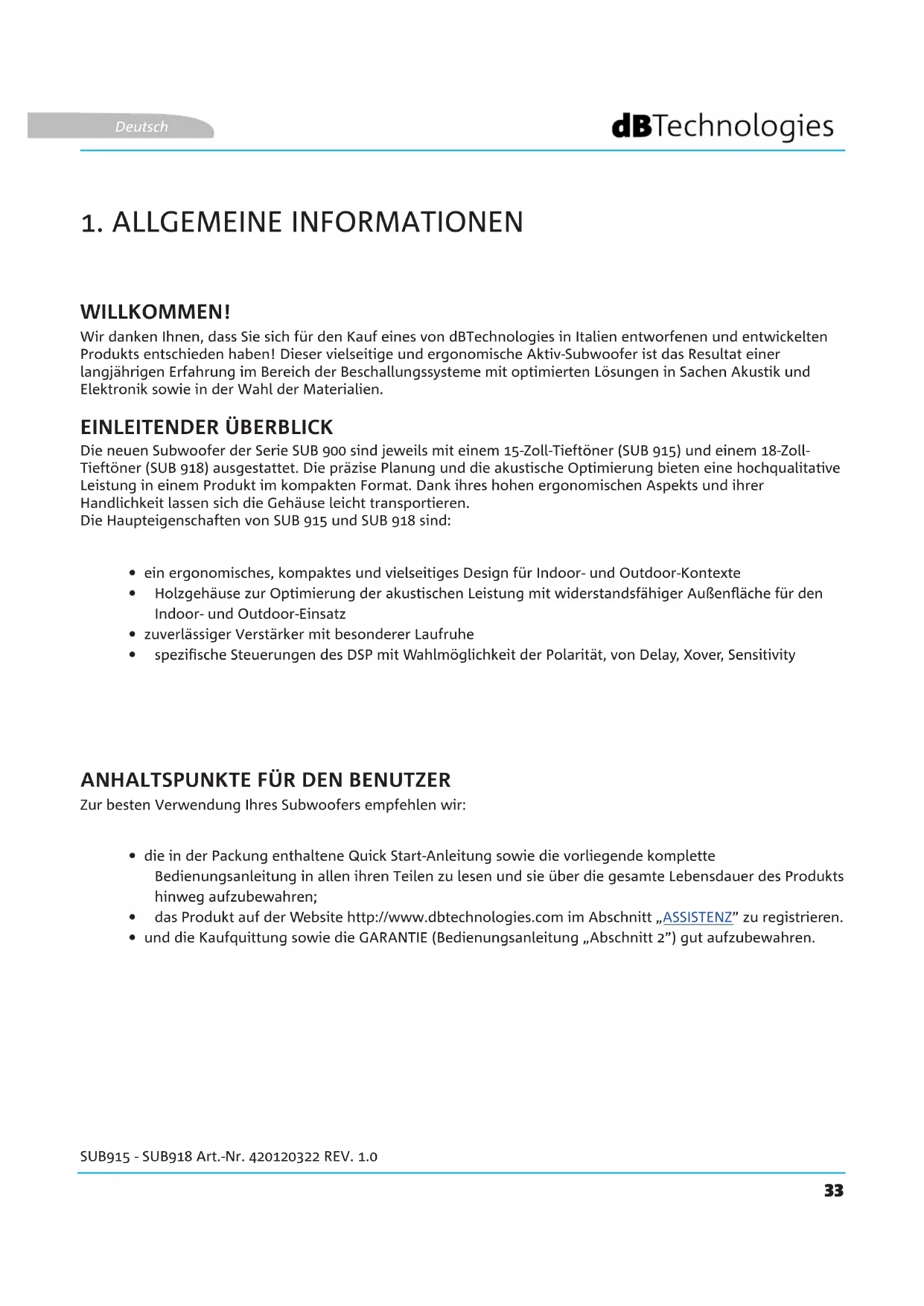

1. ALLGEMEINE INFORMATIONEN

WILLKOMMEN!

Wir danken Ihnen, dass Sie sich für den Kauf eines von dBTechnologies in Italien entworfenen und entwickelten Produkts entschieden haben! Dieser vielseitige und ergonomische Aktiv-Subwoofer ist das Resultat einer langjährigen Erfahrung im Bereich der Beschallungssysteme mit optimierten Lösungen in Sachen Akustik und Elektronik sowie in der Wahl der Materialien.

EINLEITENDER ÜBERBLICK

Die neuen Subwoofer der Serie SUB 900 sind jeweils mit einem 15-Zoll-Tieftöner (SUB 915) und einem 18-Zoll-Tieftöner (SUB 918) ausgestattet. Die präzise Planung und die akustische Optimierung bieten eine hochqualitative Leistung in einem Produkt im kompakten Format. Dank ihres hohen ergonomischen Aspekts und ihrer Handlichkeit lassen sich die Gehäuse leicht transportieren.

Die Haupteigenschaften von SUB 915 und SUB 918 sind:

• ein ergonomisches, kompaktes und vielseitiges Design für Indoor- und Outdoor-Kontexte
• Holzgehäuse zur Optimierung der akustischen Leistung mit widerstandsfähiger Außenfläche für den Indoor- und Outdoor-Einsatz
• zuverlässiger Verstärker mit besonderer Laufruhe
• spezifische Steuerungen des DSP mit Wahlmöglichkeit der Polarität, von Delay, Xover, Sensitivity

ANHALTSPUNKTE FÜR DEN BENUTZER

Zur besten Verwendung Ihres Subwoofers empfehlen wir:

• die in der Packung enthaltene Quick Start-Anleitung sowie die vorliegende komplette Bedienungsanleitung in allen ihren Teilen zu lesen und sie über die gesamte Lebensdauer des Produkts hinweg aufzubewahren;
• das Produkt auf der Website http://www.dbtechnologies.com im Abschnitt „ASSISTENZ“ zu registrieren.
• und die Kaufquittung sowie die GARANTIE (Bedienungsanleitung „Abschnitt 2“) gut aufzubewahren.

SUB915 - SUB918 Art.-Nr. 420120322 REV. 1.0

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN

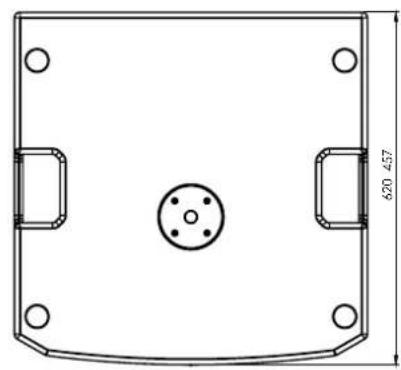

ABMESSUNGEN

Die Abmessungen des SUB 915 und des S918 sind:

• SUB 915: 620 x 457 x 620 (mm)
• SUB 918: 720 x 530 x 690 (mm)

SUB 915 - SUB918 Art.-Nr. 420120322 REV. 1.0

EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBEREICHS

Der Verstärker Digipro G3 ist das Herzstück der Modelle SUB 915 und SUB 918.

Das System weist eine besondere Laufruhe auf und wird von einem dedizierten DSP gesteuert, der verschiedene Parameter verwaltet.

Die Schallverstärkungsleistung beträgt 900 W RMS.

Das Panel des Verstärkers verfügt über:

• Eingang, Ausgang und Steuerbereich
- Versorgungsteil

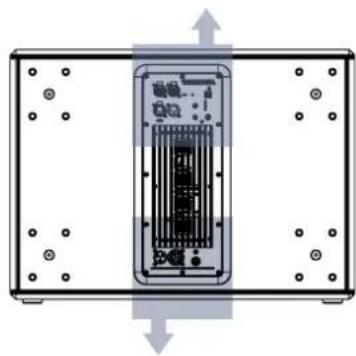

ACHTUNG!

• Versuchen Sie nicht, den Verstärker zu öffnen.
• Wenn sich das Modul übermäßig erwärmt, reduziert sich allmählich die Lautstärke, bis das Modul thermisch wieder stabilisiert ist. Der Pegel wird automatisch wiederhergestellt, wenn die normale Betriebstemperatur erreicht ist.
• Bei Funktionsstörungen sofort die Stromversorgung unterbrechen, indem Sie das Modul vom Stromnetz trennen und sich dann an einen autorisierten Techniker wenden.

ACHTUNG!

- Entfernen Sie nie das Frontschutzgitter des Produkts. Um die Gefahr eines Stromschlags zu vermeiden, muss bei einer Beschädigung oder einem Austausch des Schutzgitters (der vom Kundendienst vorgenommen werden muss) sofort die Stromversorgung getrennt werden. Die Versorgung nie anschließen, wenn das Schutzgitter entfernt worden ist.

SUB915 - SUB918 Art.-Nr. 420120322 REV. 1.0

RDNet Data In Data Out 2018 2019 dBTechologies SINEMA DEVELOPED IN IFLAY Link Active Remote Preset Active USB Data Service Balanced Audio Input PU 3 Output Xover/Link Subwoofer Polarity Normal Reversed Subwoofer Delay [ms] Sensor Bus 0 1.8 4.5 1.5 4.0 2.0 3.5 3.0 2.5 Main Limiter Signal Status ON Xover/Link [Hz] Power MODE 90 100 70 110 70 120 Line MODE 80 90 100 Input Sons. 0dB MAX

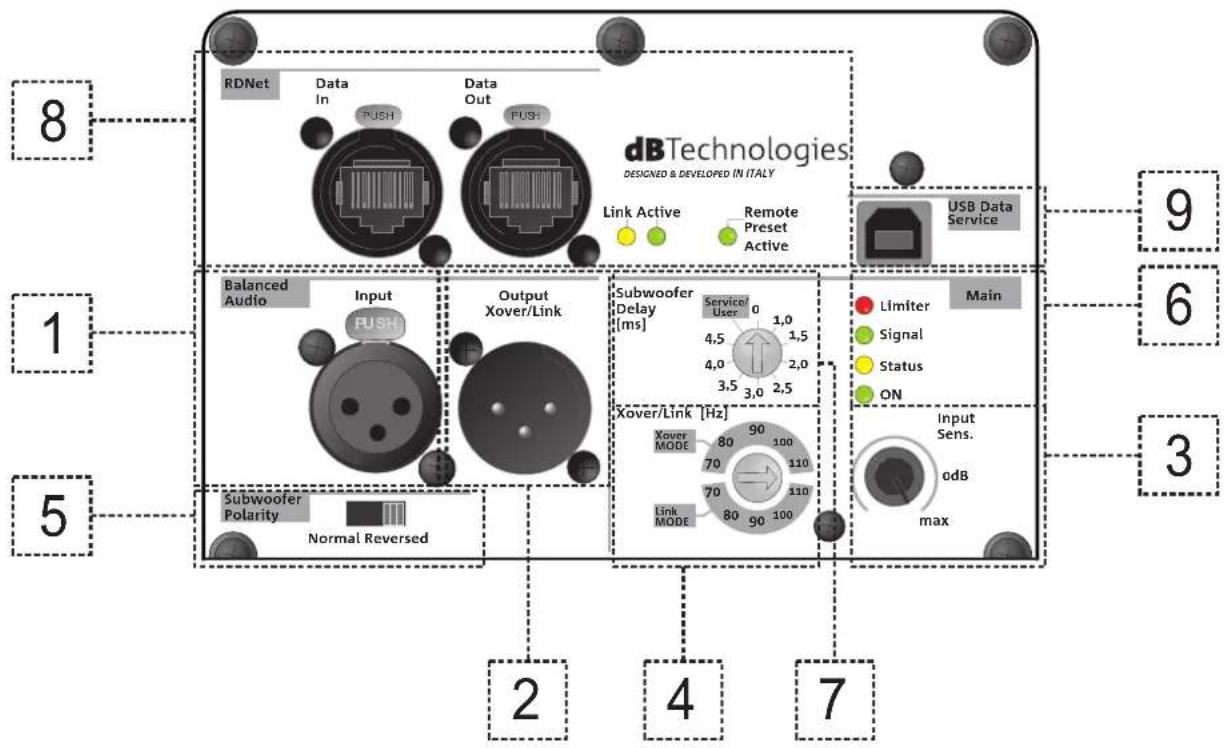

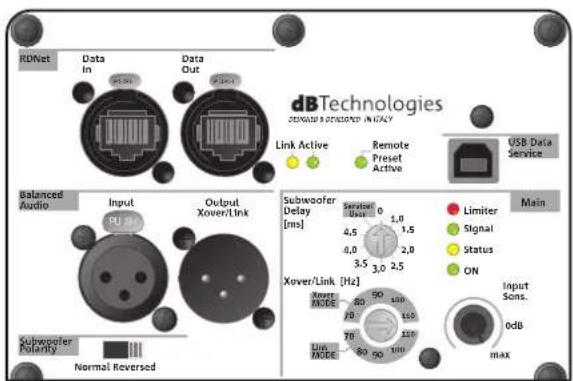

INPUT-, OUTPUT- UND STEUERBEREICH

8 RDNet Data In PUSH Data Out PUSH dB Technologies DESIGNED & DEVELOPED IN ITALY Link Active Remote Preset Active USB Data Service 9 1 Balanced Audio Input PUSH Output Xover/Link Subwoofer Delay [ms] 0 1,0 4,5 1,5 4,0 2,0 3,5 3,0 2,5 Main Limiter Signal Status ON Xover/Link [Hz] Xover MODE 80 90 100 70 110 70 110 Link MODE 80 90 100 Input Sens. odB max 2 4 7 3 5

1. INPUT

Eingangssteckverbinder, Typ XLR (symmetrisch). Für Details bezüglich der Verbindungen siehe Abschnitt VERBINDUNG DER EINGÄNGE UND AUDIO-WEITERGABE.

2. OUTPUT

Ausgangssteckverbinder, Typ XLR (symmetrisch). Die Trennfrequenz des Modus Xover/Link am entsprechenden Drehschalter wählen. Für Details bezüglich der Verbindungen siehe Abschnitt VERBINDUNG DER EINGÄNGE UND AUDIO-WEITERGABE.

3. Input Sensitivity

Drehschalter zum Einstellen der Eingangsempfindlichkeit.

Wählschalter, der das Einstellen der Trennfrequenz abhängig vom zuvor gewählten Modus (Link/Xover) ermöglicht. Wirkt auf das von den Steckverbindern weitergegebene Signal Output Xover/Link aus.

5. Selettore Subwoofer Polarity

Wählschalter, der ein Einwirken auf die Polarität (Normal oder Reverse) ermöglicht.

Anzeige-LEDs. Die LED Limiter leuchtet beim Ansprechen des internen Schutzschaltkreises auf. Das Signal/ON weist auf das erfolgte Einschalten des Subwoofers und auf das Vorhandensein eines eingehenden Audiosignals hin.

SUB 915 - SUB918

Art.-Nr. 420120322 REV. 1.0

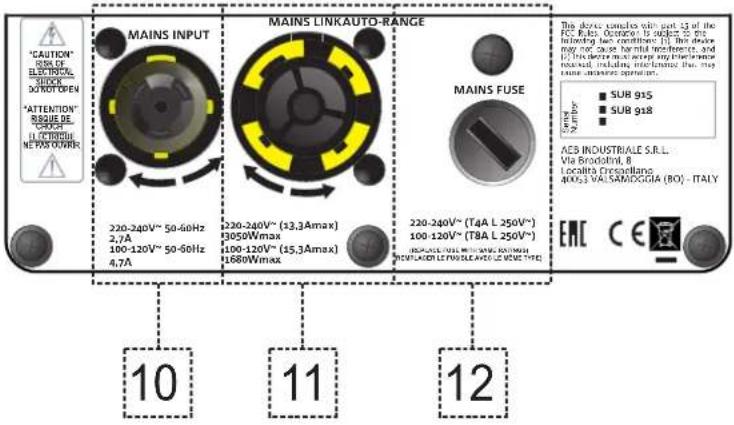

VERSORGUNGSEBEREICH

Drehschalter, der eine Verzögerung (delay) in ms ermöglicht.

8. Teil RDNet mit Kontrollanzeige-LED

Mit Netzkabeln mit Steckverbindern etherCON / RJ45 kompatibler Teil.

Insbesondere muss „Data in“ mit Geräten wie RDNet Control 2 oder Control 8 verbunden werden; „Data Out“ wird für die Weitergabe des Netzwerks an andere Module des Line Arrays in einer Daisy-Chain-Konfiguration verwendet.

Die LEDs der Anzeige des Betriebs innerhalb der Netzeinbindung (Rdnet) des Moduls gewährleistet eine Echtzeitüberwachung.

Insbesondere weist das Aufleuchten von „Link“ darauf hin, dass das Netz RDNet aktiv ist und das Gerät erkannt hat; blinkt „Active“ auf, bedeutet dies, dass ein Datenaustausch vorliegt; „Remote Preset Active“ gibt an, dass alle lokalen Bedienelemente am Bedienfeld des Verstärkers von der Fernsteuerung RDNet umgangen werden.

9. USB Data Service

USB-Anschluss für die Aktualisierung der Firmware.

10. MAINS INPUT

Mit dem Verbinder powerCON TRUE1® kompatibel.

11. MAINS LINK

Kompatibel mit einem powerCON TRUE1®-Stecker zum Rücklauf der Stromversorgung anderer Module. Die maximale Anzahl der Module, die in einem neu gestarteten System angeschlossen werden können, finden Sie im Abschnitt TECHNISCHE DATEN.

12. MAINS FUSE

Gehäuse der Netzsicherung

SUB915 - SUB918

Art.-Nr. 420120322 REV. 1.0

2. ERSTMALIGES EINSCHALTEN

Der Lieferumfang des Subwoofer SUB 915 / SUB 918 enthält:

• Subwoofer 915 oder Subwoofer 918
  • Anschlusskabel POWERCON TRUE1
• Quick Start-Anleitung und Garantieschein

KONFIGURATION UND OPTIMIERUNG

Wurde der an die Netzversorgung angeschlossene Stecker powerCON TRUE1® eingesteckt und gedreht, schaltet sich der Subwoofer ein.

Um die Verwendung des Subwoofers für einige besondere Konfigurationen zu optimieren, steht dem Bediener am Bedienfeld Folgendes zur Verfügung:

- Xover/Link [Hz]:

1. Link (das an den Ausgängen OUTPUTS vorhandene Signal ist das am Tieftöner (woofer) angewendete)
2. Xover (das an den Ausgängen OUTPUTS vorhandene Signal wird mit einer Übergangsfrequenz von 120 Hz für die Weitergabe an Lautsprecher, wie zum Beispiel B-HYPE und OPERA, gefiltert)

1. Normal (Normale Polarität des Audiosignals)
2. Reverse (Umgekehrte Polarität, nützliche Option für die Optimierung der Wellenfront durch Umkehrung der Schallwellenphase)

- Subwoofer Delay:

Hier kann das Delay gewählt werden, dass für verschiedene Konfigurationen, gemäß Angaben auf dem Siebdruck angewendet werden kann.

Vor dem Einschalten wird empfohlen, den Wählschalter des Pegels Input Sensitivity auf 0 dB zu stellen

SUB 915 - SUB918 Art.-Nr. 420120322 REV. 1.0

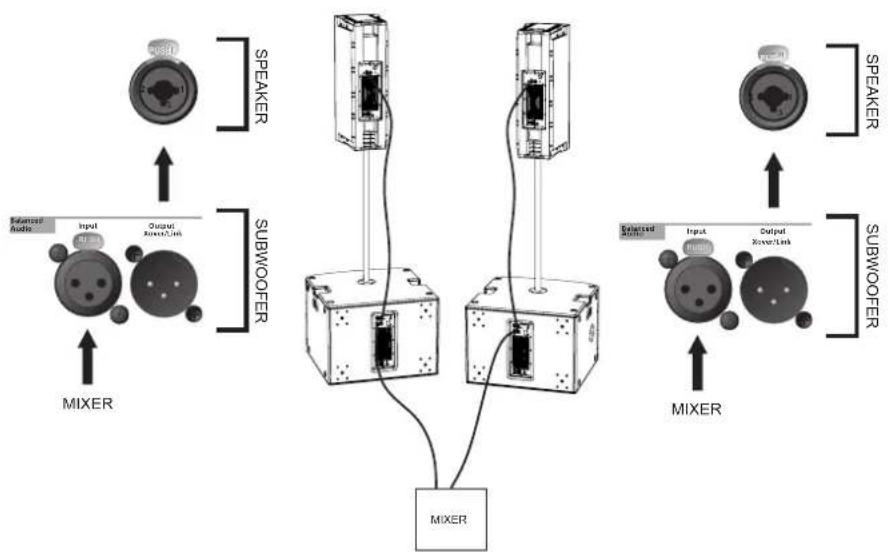

VERBINDUNG DER AUDIO-EINGÄNGE UND RÜCKLAUF

Als reines Beispiel werden 2 Abbildungen bereitgestellt

Bei einer Verbindung zwischen Subwoofer und Lautsprecher:

1. Den Ausgang des Mischers mit dem Eingangsstecker des Subwoofers anschließen
2. Den Ausgangsstecker des Subwoofers an den Lautsprechereingang schließen.
3. OUTPUT XOVER/LINK [4] des Subwoofers auf XOVER stellen, um ein Signal mit Übergangsfrequenz weiterzugeben, das über den Drehschalter Xover/Link [Hz] gewählt werden kann

MIXER

SUB915 - SUB918 Art.-Nr. 420120322 REV. 1.0

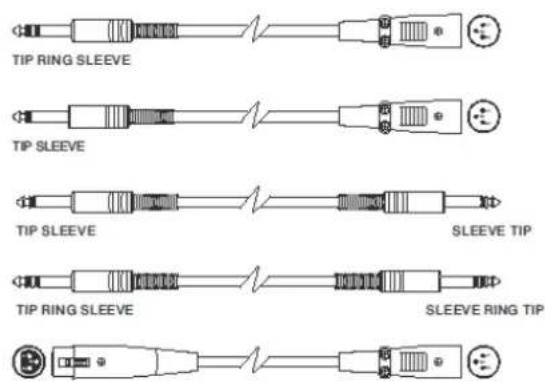

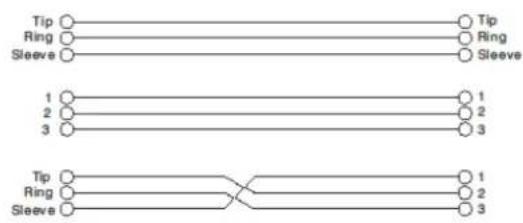

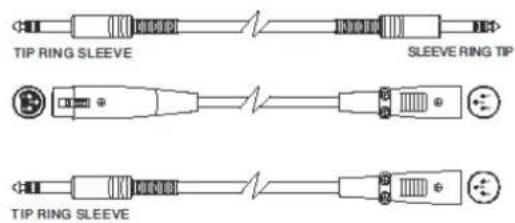

• Balanced

TIP RING SLEEVE SLEEVE RING TIP TIP RING SLEEVE

• Unbalanced


TIP RING SLEEVE TIP SLEEVE TIP SLEEVE SLEEVE TIP TIP RING SLEEVE SLEEVE RING TIP

SUB 915 - SUB918 Art.-Nr. 420120322 REV. 1.0

3. ANWENDUNGSBEISPIELE

• Andere als die hier dargestellten Installationen sind nicht zulässig.
• Verwenden Sie die Griffe des Subwoofers nie um ihn daran aufzuhängen.
• Überprüfen Sie stets, dass er stabil angeordnet ist und dass die Installation keine Gefahrenquelle für Personen, Tiere oder Gegenstände darstellt.

VERWENDUNG AM BODEN

Die Subwoofer 915 und 918 können direkt am Boden stehend verwendet werden.

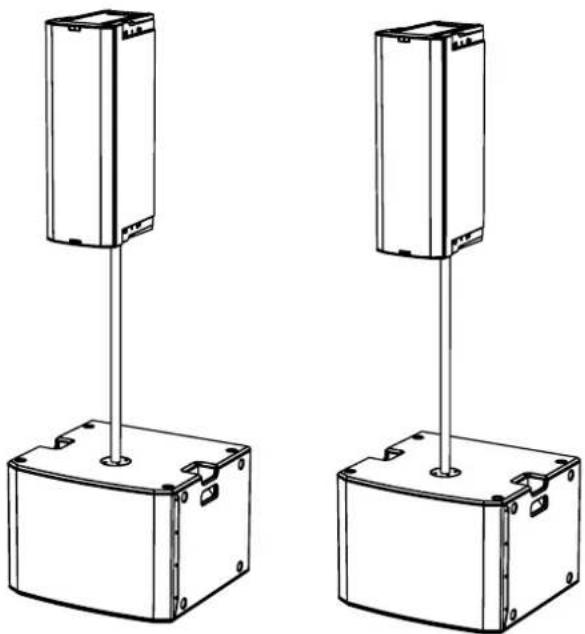

VERWENDUNG MIT LAUTSPRECHER IM STACK

Die Verwendung eines Lautsprechers, der direkt auf dem Subwoofer 915 oder 918 montiert ist, ist bei Einsatz eines Mini-Pfeilers mit einem Durchmesser von 35 mm DS2-S möglich (z. B. Serie: INGENIA, B-HYPE, OPERA). Hier ist eine zusätzliche Befestigung erforderlich

Es besteht die Möglichkeit, einen einzigen Lautsprecher auf einem Pfosten mit 35 mm Durchmesser zu montieren. Das Bezugszubehörteil ist das DS-2 (Teleskoppfosten). Hier ist eine zusätzliche Befestigung erforderlich

SUB915 - SUB918 Art.-Nr. 420120322 REV. 1.0

4. PROBLEMABHILFE

Der Subwoofer lässt sich nicht einschalten:

1. Überprüfen Sie das Vorhandensein der korrekten, der Anlage vorgeschalteten Versorgung.
2. Überprüfen Sie, dass das Anschlusskabel korrekt eingesteckt ist.

Der Subwoofer lässt sich einschalten, gibt jedoch keine Töne ab:

1. Überprüfen Sie, dass die Verbindung am Eingang des Audiosignals korrekt erfolgt ist.
2. Überprüfen Sie, dass die verwendeten Kabel nicht beschädigt sind.
3. Überprüfen Sie, dass der Mixer oder die Audioquelle eingeschaltet sind und das Vorhandensein des Ausgangssignals deutlich angezeigt wird.
4. Überprüfen Sie die allgemeine Stufe über die Steuerung „Input Sensitivity“.

Der Lautsprecher gibt einen unangemessenen Klang ab:

1. Überprüfen Sie, dass die verwendeten Kabel keine Beschädigungen aufweisen. Sollte dies der Fall sein, müssen sie ersetzt werden (ein beschädigtes Kabel kann zum Signalverlust oder dessen Verfälschung führen).
2. Überprüfen Sie, dass die Einstellungen am Bedienpult korrekt sind.

5. TECHNISCHE DATEN

ALLGEMEINE ANGABEN

Typ:	Aktiv-Subwoofer

AKUSTIK-DATEN

Frequenzgang [-10dB]:	45 - Cut freq Hz (SUB 915) / 42 -Cut Freq Hz (SUB 918)
Max SPL (1 m):	133 dB (SUB 915) / 134 dB (SUB 918)
LF:	15 Zoll (SUB 915) / 18 Zoll (SUB 918)
LF Schwingspule:	4”
Übergangsfrequenz:	Variabel (70 Hz - 80 Hz - 90 Hz - 100 Hz - 110 Hz)

VERSTÄRKER

Typ:	DIGIPRO G3
Verstärkungsklasse	Klasse D
Stromversorgung	PowerCON TRUE1
Verstärkungsleistung RMS:	900 W

SUB915 - SUB918 Art.-Nr. 420120322 REV. 1.0

PROZESSOR

Interner Controller:	DSP 28/56 bit
Limiter (Begrenzer):	Peak, RMS, Thermoschalter

BENUTZEROBERFLÄCHE

Bedienelemente:

Delay, Xover/Link, Polarity, Sensitivity

EINGÄNGE UND AUSGÄNGE

Eingänge:	2 x XLR Balanced Inputs
Ausgänge:	2x XLR Balanced Outputs

VERSORGUNGSSPEZIFIKATIONEN (AUFNAHME / INSTALLATION)

Aufnahme bei 1/8 der Leistung unter durchschnittlichen Einsatzbedingungen (*):	1,2 A (220-240V~) - 2 A (110-120V~)
Aufnahme bei 1/3 der Leistung unter maximalen Einsatzbedingungen (**):	2,7 A (220-240V~) - 4,7 A (110-120V~)
Aufnahme bei eingeschaltetem Lautsprecher ohne Signal (Leerlauf):	21 W
Einschaltstrom:	21.04 A

* *HINWEIS FÜR DEN INSTALLATEUR: Die Werte beziehen sich auf 1/8 der Leistung im mittleren Betriebszustand (Musikprogramm mit seltenem oder ohne Clipping). Es wird für jede Art von Konfiguration empfohlen, diese als Mindestgrößen zu betrachten.

** HINWEIS FÜR DEN INSTALLATEUR: Die Werte beziehen sich auf 1/3 der Leistung im schweren Betriebszustand (Musikprogramm mit häufigem Clipping und Ansprechen des Limiters). Bei professionellen Installationen und Touren empfiehlt es sich, nach diesen Werten zu dimensionieren.

SUB 915 - SUB918 Art.-Nr. 420120322 REV. 1.0

ABMESSUNGEN

Material:	Mehrschichtholz (mit schwarzer Schutzlackierung)
Gitter:	CNC-Verarbeitung
Griffe:	2, seitliche
Montage auf Pfosten:	Ja, 36 mm (Auslegung: M20)
Breite:	620 mm (SUB 915) 720 mm (SUB 918)
Höhe:	457 mm (SUB 915) 530 mm (SUB 918)
Tiefe:	620 mm (SUB 915) 690 mm (SUB 918)
Gewicht:	34,8 kg (SUB 915) 41,8 kg (SUB 918)

Die Eigenschaften, die Spezifikationen sowie das Erscheinungsbild der Produkte können ohne vorherige Ankündigung geändert werden. dBTechnologies behält sich das Recht vor, Änderungen und Verbesserungen am Design oder den Ausführungen vornehmen zu können, ohne die Verpflichtung einzugehen, zuvor hergestellte Produkte ändern oder verbessern zu müssen.

AEB

A.E.B. Industriale Srl

Via Brodolini, 8

SUB915 - SUB918 Art.-Nr. 420120322 REV. 1.0

TABLE DES MATIÈRES

1. INFORMATIONS GÉNÉRALES...... 47

BIENVENUS! 47

INTRODUCTION 47

RÉFÉRENCES POUR L'UTILISATEUR.... 47

CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES 48

DIMENSIONS 48

CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE.... 49

SECTION D'ENTRÉE, DE SORTIE ET DE CONTRÔLE.... 50

SECTION D'ALIMENTATION 51

2. PREMIER ALLUMAGE.... 52

CONNEXION DES ENTRÉES ET RELANCE AUDIO 53

3. EXEMPLES D'UTILISATION 55

UTILISATION AU SOL 55

UTILISATION AVEC ENCEINTE EN STACK 55

UTILISATION SUR SUBWOOFER AVEC POTEAU TÉLESCOPIQUE.... 55

4. DÉPANNAGE 56

5. SPÉCIFICATIONS TECHNIQUES 57

INFORMATIONS GÉNÉRALES 57
