SUB 918 - Subwoofer DB Technologies - Kostenlose Bedienungsanleitung

Produkttyp	Aktiv-Subwoofer
Marke	DB Technologies
Modell	SUB 918
Abmessungen (B x H x T)	720 x 530 x 690 mm
Gewicht	41,8 kg
Stromversorgung	PowerCON TRUE1, 220-240V~ / 110-120V~ (automatische Auswahl)
Verstärker	DIGIPRO G3, 900 W RMS, Klasse D
Frequenzgang	42 Hz - Trennfrequenz (variabel 70-110 Hz)
Maximaler Schalldruck (1 m)	134 dB
Lautsprecher	18" (Schwingspule 4")
DSP-Steuerungen	Polarität (Normal/Reverse), Delay (ms), Xover/Link (Trennfrequenz), Eingangsempfindlichkeit
Ein-/Ausgangsanschlüsse	Symmetrischer XLR (Eingang und Ausgang), RDNet (etherCON/RJ45), USB Data Service
Gehäusematerial	Mehrschichtholz mit schwarzer Schutzlackierung
Schutzgitter	CNC-Bearbeitung (nicht demontieren)
Griffe	2 seitliche (nicht zum Aufhängen verwenden)
Stativmontage	Ja, Durchmesser 36 mm (M20-Vorbereitung), Zubehör DS2-S oder DS-2
Stromverbrauch	Standby: 21 W; 1/8 Leistung: 1,2 A (220-240V~); 1/3 Leistung: 2,7 A (220-240V~)
Sicherung	Ja, Platz für Netzsicherung
Wartung und Reinigung	Mit einem trockenen Tuch reinigen. Verstärker nicht öffnen. Vor Wartung vom Stromnetz trennen.
Sicherheit	Schutzgitter niemals demontieren. Bei Überhitzung wird die Lautstärke automatisch reduziert. Bei Fehlfunktion die Stromzufuhr unterbrechen.
Ersatzteile und Reparatur	Wenden Sie sich an einen autorisierten Reparaturdienst. Versuchen Sie keine Reparatur selbst.
Allgemeine Informationen	Produkt unter dbtechnologies.com registrieren (Bereich SUPPORT). Garantie inklusive.

Häufig gestellte Fragen - SUB 918 DB Technologies

Wie schalte ich den Subwoofer SUB 918 ein?

Stecken Sie den powerCON TRUE1-Stecker ein und drehen Sie ihn, dann schließen Sie das Netzkabel an. Der Subwoofer schaltet sich automatisch ein. Stellen Sie vor dem Einschalten die Eingangsempfindlichkeit auf 0 dB.

Was tun, wenn der Subwoofer nicht einschaltet?

Überprüfen Sie die vorgeschaltete Netzversorgung und stellen Sie sicher, dass das Netzkabel richtig in die powerCON-Stecker eingesteckt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Reparaturdienst.

Wie verbinde ich den SUB 918 mit einer Lautsprecherbox?

Verbinden Sie den Ausgang des Mischpults mit dem XLR-Eingang des Subwoofers. Verbinden Sie dann den XLR-Ausgang des Subwoofers mit dem Eingang der Box. Stellen Sie den OUTPUT XOVER/LINK-Wahlschalter auf XOVER, um ein gefiltertes Signal mit der gewählten Frequenz (standardmäßig 120 Hz) auszugeben.

Was ist der Unterschied zwischen den Modi Link und Xover?

Im Link-Modus ist das an den Ausgängen anliegende Signal identisch mit dem, das dem Woofer zugeführt wird. Im Xover-Modus wird das Signal gemäß einer Crossover-Frequenz (standardmäßig 120 Hz) gefiltert, um eine Breitbandbox (z.B. B-HYPE, OPERA) anzusteuern.

Wie stelle ich die Verzögerung am SUB 918 ein?

Verwenden Sie den Drehregler Delay auf dem Bedienfeld, um die Verzögerung in Millisekunden einzustellen. Dadurch wird der Subwoofer zeitlich mit anderen Lautsprechern abgeglichen.

Was bedeutet die Limiter-LED?

Die Limiter-LED leuchtet auf, wenn der interne Schutzschaltkreis aktiv ist. Dies zeigt an, dass der Subwoofer an seiner Grenze arbeitet, um Schäden zu vermeiden. Reduzieren Sie den Eingangspegel, wenn diese LED häufig leuchtet.

Kann ich den SUB 918 im Freien verwenden?

Ja, das Holzgehäuse mit schwarzer Schutzlackierung ist für den Innen- und Außeneinsatz geeignet. Vermeiden Sie jedoch direkte Regen- und längere Feuchtigkeitseinwirkung. Das Schutzgitter niemals demontieren.

Wie hänge ich den Subwoofer auf?

Es ist verboten, die Griffe zum Aufhängen des Subwoofers zu verwenden. Der SUB 918 ist nicht für die Aufhängung ausgelegt. Verwenden Sie ihn nur auf dem Boden oder gestapelt mit der Minisäule DS2-S.

Wie aktualisiere ich die Firmware des SUB 918?

Verwenden Sie den USB Data Service-Anschluss auf der Rückseite. Schließen Sie ein USB-Kabel an einen Computer an und folgen Sie den Anweisungen von DB Technologies. Das Update verbessert die DSP-Funktionen.

Welches Zubehör ist für die Stativmontage kompatibel?

Verwenden Sie die Minisäule DS2-S (Durchmesser 35 mm), um eine Box direkt auf dem Subwoofer zu installieren, oder die Teleskopsäule DS-2 (35 mm) für eine einzelne Box. Für die Sicherheit ist eine zusätzliche Befestigung erforderlich.

BEDIENUNGSANLEITUNG SUB 918 DB Technologies

BEDIENUNGSANLEITUNG - Abschnitt 1

CARACTERISTIQUES TECHNIQUES - Section 1

Die Warnungen in diesem Handbuch müssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2" beobachtet werden".

5. SPECIFICHE TECNICHE 15

GENERALE 15

DATI ACUSTICI.... 15

AMPLIFICATORE.... 15

PROCESSORE 16

INTERFACCIA UTENTE.... 16

5. SPECIFICHE TECNICHE

GENERALE

EINLEITENDER ÜBERBLICK 33

ANHALTSPUNKTE FÜR DEN BENUTZER.... 33

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN 34

ABMESSUNGEN 34

EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBERECHS.... 35

INPUT-, OUTPUT- UND STEUERBEREICH 36

VERSORGUNGSBEREICH 37

2. ERSTMALIGES EINSCHALTEN.... 38

VERBINDUNG DER AUDIO-EINGÄNGE UND RÜCKLAUF 39

3. ANWENDUNGSBEISPIELE 41

VERWENDUNG AM BODEN 41

VERWENDUNG MIT LAUTSPRECHER IM STACK 41

VERWENDUNG AUF EINEM SUBWOOFER MIT TELESKOPPFOSTEN 41

4. PROBLEMABHILFE 42

5. TECHNISCHE DATEN 43

ALLGEMEINE ANGABEN 43

AKUSTIK-DATEN 43

VERSTÄRKER 43

PROZESSOR 44

BENUTZEROBERFLÄCHE 44

EINGÄNGE UND AUSGÄNGE 44

VERSORGUNGSSPEZIFIKATIONEN (AUFNAHME / INSTALLATION) 44

ABMESSUNGEN 45

SUB 915 - SUB918 Art.-Nr. 420120322 REV. 1.0

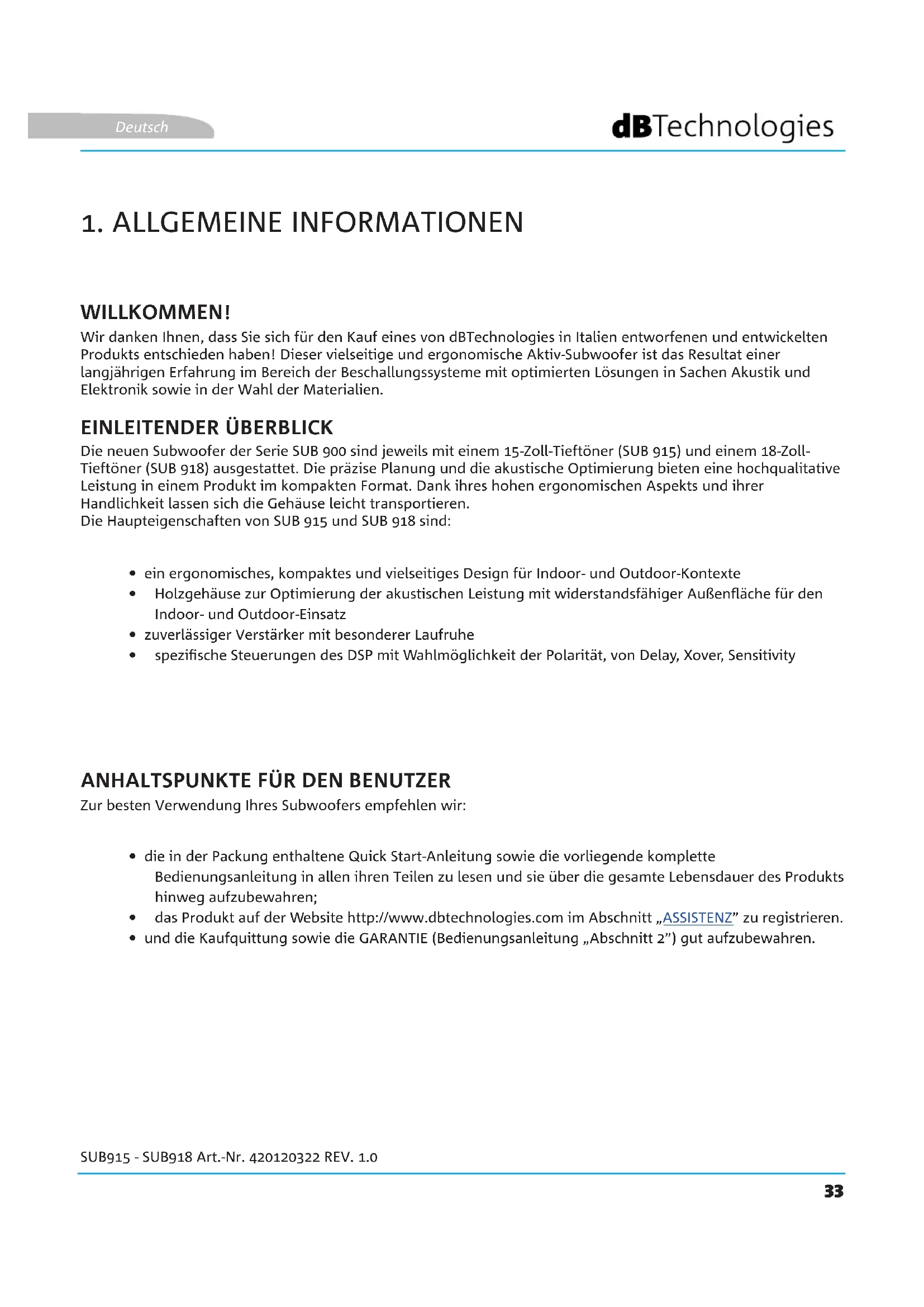

1. ALLGEMEINE INFORMATIONEN

WILLKOMMEN!

Wir danken Ihnen, dass Sie sich für den Kauf eines von dBTechnologies in Italien entworfenen und entwickelten Produkts entschieden haben! Dieser vielseitige und ergonomische Aktiv-Subwoofer ist das Resultat einer langjährigen Erfahrung im Bereich der Beschallungssysteme mit optimierten Lösungen in Sachen Akustik und Elektronik sowie in der Wahl der Materialien.

EINLEITENDER ÜBERBLICK

Die neuen Subwoofer der Serie SUB 900 sind jeweils mit einem 15-Zoll-Tieftöner (SUB 915) und einem 18-Zoll-Tieftöner (SUB 918) ausgestattet. Die präzise Planung und die akustische Optimierung bieten eine hochqualitative Leistung in einem Produkt im kompakten Format. Dank ihres hohen ergonomischen Aspekts und ihrer Handlichkeit lassen sich die Gehäuse leicht transportieren.

Die Haupteigenschaften von SUB 915 und SUB 918 sind:

• ein ergonomisches, kompaktes und vielseitiges Design für Indoor- und Outdoor-Kontexte
• Holzgehäuse zur Optimierung der akustischen Leistung mit widerstandsfähiger Außenfläche für den Indoor- und Outdoor-Einsatz
• zuverlässiger Verstärker mit besonderer Laufruhe
• spezifische Steuerungen des DSP mit Wahlmöglichkeit der Polarität, von Delay, Xover, Sensitivity

ANHALTSPUNKTE FÜR DEN BENUTZER

Zur besten Verwendung Ihres Subwoofers empfehlen wir:

• die in der Packung enthaltene Quick Start-Anleitung sowie die vorliegende komplette Bedienungsanleitung in allen ihren Teilen zu lesen und sie über die gesamte Lebensdauer des Produkts hinweg aufzubewahren;
• das Produkt auf der Website http://www.dbtechnologies.com im Abschnitt „ASSISTENZ“ zu registrieren.
• und die Kaufquittung sowie die GARANTIE (Bedienungsanleitung „Abschnitt 2“) gut aufzubewahren.

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN

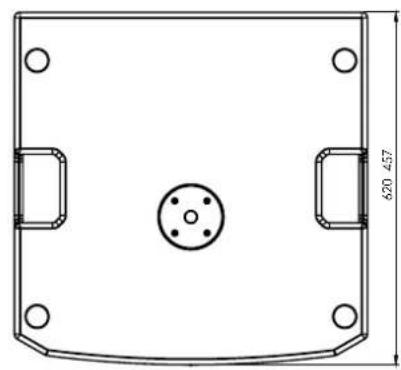

ABMESSUNGEN

Die Abmessungen des SUB 915 und des S918 sind:

• SUB 915: 620 x 457 x 620 (mm)
• SUB 918: 720 x 530 x 690 (mm)

SUB 915 - SUB918 Art.-Nr. 420120322 REV. 1.0

EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBEREICHS

Der Verstärker Digipro G3 ist das Herzstück der Modelle SUB 915 und SUB 918.

Das System weist eine besondere Laufruhe auf und wird von einem dedizierten DSP gesteuert, der verschiedene Parameter verwaltet.

Die Schallverstärkungsleistung beträgt 900 W RMS.

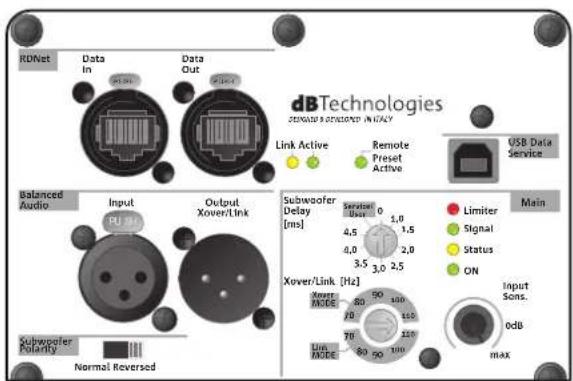

Das Panel des Verstärkers verfügt über:

• Eingang, Ausgang und Steuerbereich
- Versorgungsteil

ACHTUNG!

• Versuchen Sie nicht, den Verstärker zu öffnen.
• Wenn sich das Modul übermäßig erwärmt, reduziert sich allmählich die Lautstärke, bis das Modul thermisch wieder stabilisiert ist. Der Pegel wird automatisch wiederhergestellt, wenn die normale Betriebstemperatur erreicht ist.
• Bei Funktionsstörungen sofort die Stromversorgung unterbrechen, indem Sie das Modul vom Stromnetz trennen und sich dann an einen autorisierten Techniker wenden.

ACHTUNG!

• Entfernen Sie nie das Frontschutzgitter des Produkts. Um die Gefahr eines Stromschlags zu vermeiden, muss bei einer Beschädigung oder einem Austausch des Schutzgitters (der vom Kundendienst vorgenommen werden muss) sofort die Stromversorgung getrennt werden. Die Versorgung nie anschließen, wenn das Schutzgitter entfernt worden ist.

SUB915 - SUB918 Art.-Nr. 420120322 REV. 1.0

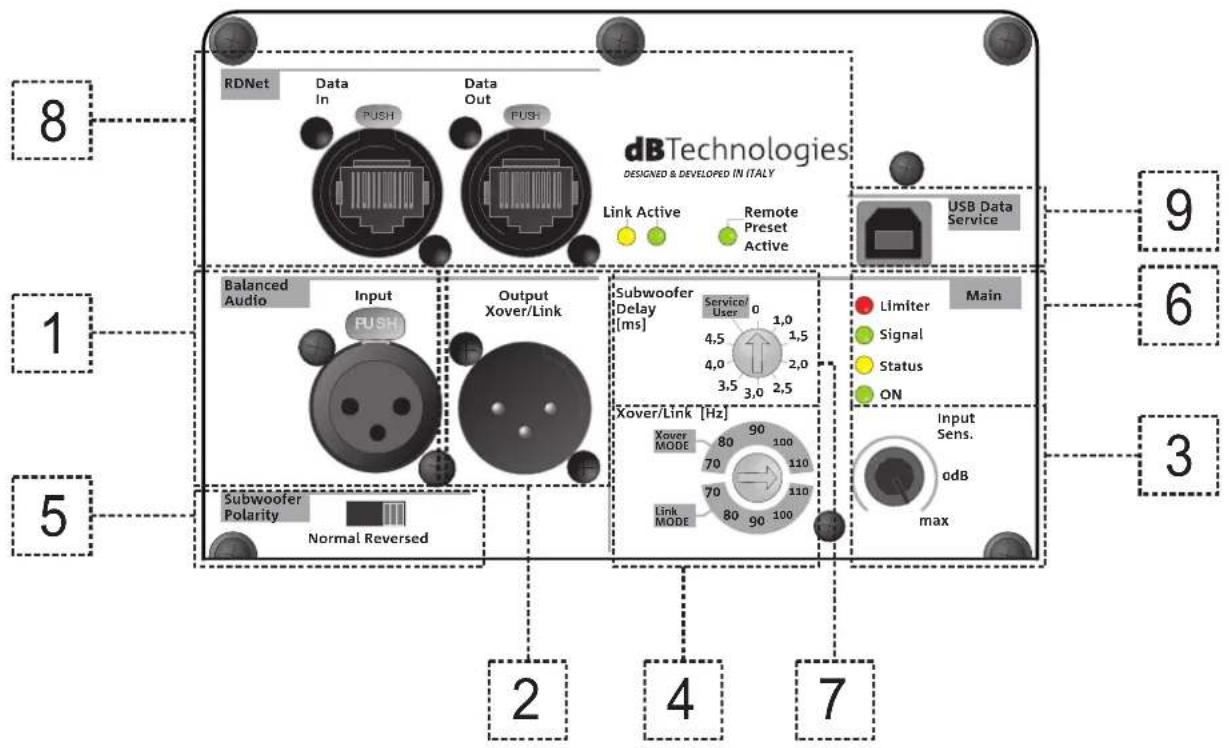

INPUT-, OUTPUT- UND STEUERBEREICH

RDNet Data In PUSH Data Out PUSH dB Technologies DESIGNED & DEVELOPED IN ITALY Link Active Remote Preset Active USB Data Service Balanced Audio Input PUSH Output Xover/Link Subwoofer Delay [ms] 0 1,0 4,5 1,5 4,0 2,0 3,5 3,0 2,5 Limiter Main Signal Status ON Xover/Link [Hz] Xover MODE 80 90 100 70 110 70 110 Link MODE 80 90 100 Input Sens. odB max Subwoofer Polarity Normal Reversed 2 4 7 8 9 6 3

1. INPUT

Eingangssteckverbinder, Typ XLR (symmetrisch). Für Details bezüglich der Verbindungen siehe Abschnitt VERBINDUNG DER EINGÄNGE UND AUDIO-WEITERGABE.

2. OUTPUT

Ausgangssteckverbinder, Typ XLR (symmetrisch). Die Trennfrequenz des Modus Xover/Link am entsprechenden Drehschalter wählen. Für Details bezüglich der Verbindungen siehe Abschnitt VERBINDUNG DER EINGÄNGE UND AUDIO-WEITERGABE.

3. Input Sensitivity

Drehschalter zum Einstellen der Eingangsempfindlichkeit.

Wählschalter, der das Einstellen der Trennfrequenz abhängig vom zuvor gewählten Modus (Link/Xover) ermöglicht. Wirkt auf das von den Steckverbindern weitergegebene Signal Output Xover/Link aus.

5. Selettore Subwoofer Polarity

Wählschalter, der ein Einwirken auf die Polarität (Normal oder Reverse) ermöglicht.

Anzeige-LEDs. Die LED Limiter leuchtet beim Ansprechen des internen Schutzschaltkreises auf. Das Signal/ON weist auf das erfolgte Einschalten des Subwoofers und auf das Vorhandensein eines eingehenden Audiosignals hin.

SUB 915 - SUB918

Art.-Nr. 420120322 REV. 1.0

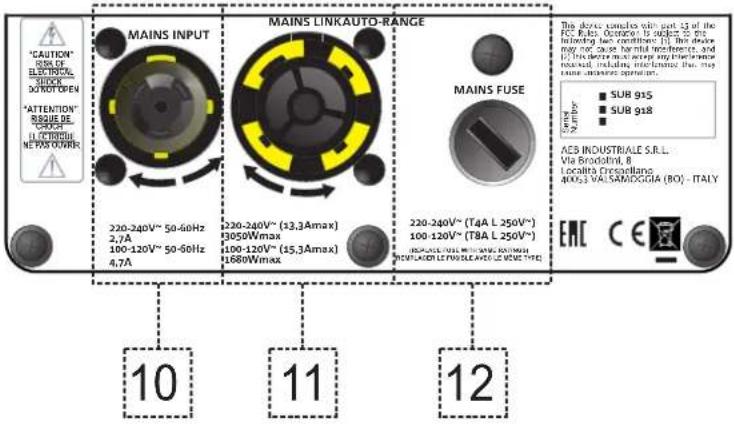

VERSORGUNGSEBEREICH

Drehschalter, der eine Verzögerung (delay) in ms ermöglicht.

8. Teil RDNet mit Kontrollanzeige-LED

Mit Netzkabeln mit Steckverbindern etherCON / RJ45 kompatibler Teil.

Insbesondere muss „Data in“ mit Geräten wie RDNet Control 2 oder Control 8 verbunden werden; „Data Out“ wird für die Weitergabe des Netzwerks an andere Module des Line Arrays in einer Daisy-Chain-Konfiguration verwendet.

Die LEDs der Anzeige des Betriebs innerhalb der Netzeinbindung (Rdnet) des Moduls gewährleistet eine Echtzeitüberwachung.

Insbesondere weist das Aufleuchten von „Link“ darauf hin, dass das Netz RDNet aktiv ist und das Gerät erkannt hat; blinkt „Active“ auf, bedeutet dies, dass ein Datenaustausch vorliegt; „Remote Preset Active“ gibt an, dass alle lokalen Bedienelemente am Bedienfeld des Verstärkers von der Fernsteuerung RDNet umgangen werden.

9. USB Data Service

USB-Anschluss für die Aktualisierung der Firmware.

10. MAINS INPUT

Mit dem Verbinder powerCON TRUE1® kompatibel.

11. MAINS LINK

Kompatibel mit einem powerCON TRUE1®-Stecker zum Rücklauf der Stromversorgung anderer Module. Die maximale Anzahl der Module, die in einem neu gestarteten System angeschlossen werden können, finden Sie im Abschnitt TECHNISCHE DATEN.

12. MAINS FUSE

Gehäuse der Netzsicherung

SUB915 - SUB918

Art.-Nr. 420120322 REV. 1.0

2. ERSTMALIGES EINSCHALTEN

Der Lieferumfang des Subwoofer SUB 915 / SUB 918 enthält:

• Subwoofer 915 oder Subwoofer 918
  • Anschlusskabel POWERCON TRUE1
• Quick Start-Anleitung und Garantieschein

KONFIGURATION UND OPTIMIERUNG

Wurde der an die Netzversorgung angeschlossene Stecker powerCON TRUE1® eingesteckt und gedreht, schaltet sich der Subwoofer ein.

Um die Verwendung des Subwoofers für einige besondere Konfigurationen zu optimieren, steht dem Bediener am Bedienfeld Folgendes zur Verfügung:

- Xover/Link [Hz]:

1. Link (das an den Ausgängen OUTPUTS vorhandene Signal ist das am Tieftöner (woofer) angewendete)
2. Xover (das an den Ausgängen OUTPUTS vorhandene Signal wird mit einer Übergangsfrequenz von 120 Hz für die Weitergabe an Lautsprecher, wie zum Beispiel B-HYPE und OPERA, gefiltert)

1. Normal (Normale Polarität des Audiosignals)
2. Reverse (Umgekehrte Polarität, nützliche Option für die Optimierung der Wellenfront durch Umkehrung der Schallwellenphase)

- Subwoofer Delay:

Hier kann das Delay gewählt werden, dass für verschiedene Konfigurationen, gemäß Angaben auf dem Siebdruck angewendet werden kann.

Vor dem Einschalten wird empfohlen, den Wählschalter des Pegels Input Sensitivity auf 0 dB zu stellen

SUB 915 - SUB918 Art.-Nr. 420120322 REV. 1.0

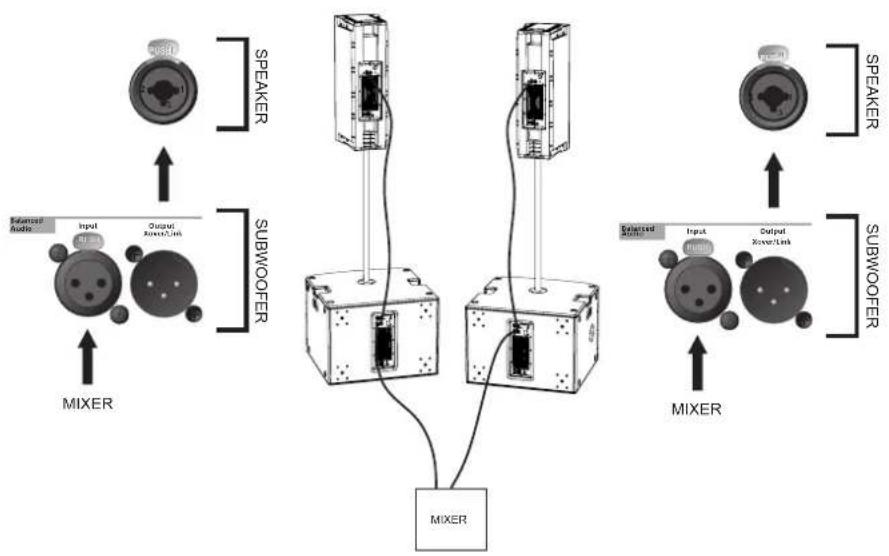

VERBINDUNG DER AUDIO-EINGÄNGE UND RÜCKLAUF

Als reines Beispiel werden 2 Abbildungen bereitgestellt

Bei einer Verbindung zwischen Subwoofer und Lautsprecher:

1. Den Ausgang des Mischers mit dem Eingangsstecker des Subwoofers anschließen
2. Den Ausgangsstecker des Subwoofers an den Lautsprechereingang schließen.
3. OUTPUT XOVER/LINK [4] des Subwoofers auf XOVER stellen, um ein Signal mit Übergangsfrequenz weiterzugeben, das über den Drehschalter Xover/Link [Hz] gewählt werden kann

MIXER

SUB915 - SUB918 Art.-Nr. 420120322 REV. 1.0

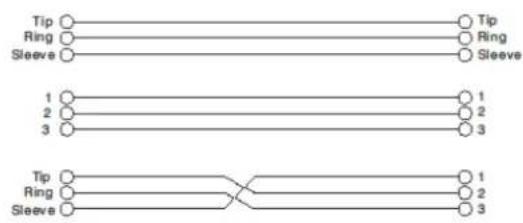

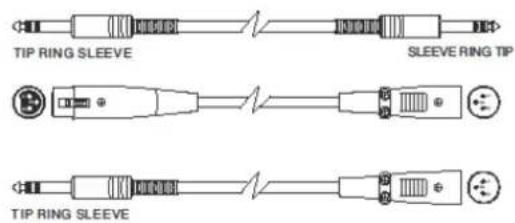

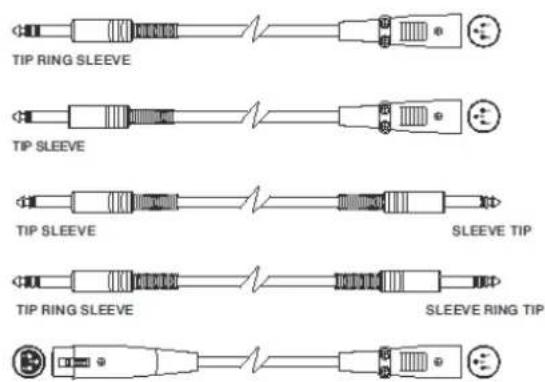

• Balanced

TIP RING SLEEVE SLEEVE RING TIP TIP RING SLEEVE


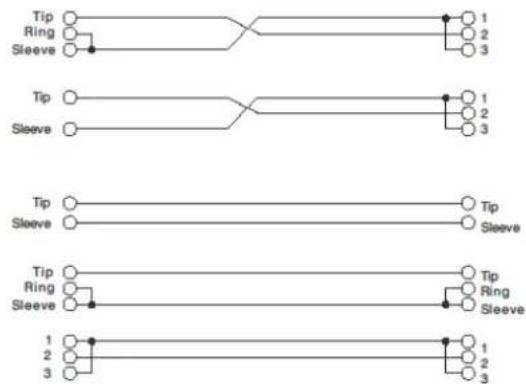

• Unbalanced


TIP RING SLEEVE TIP SLEEVE TIP SLEEVE SLEEVE TIP TIP RING SLEEVE SLEEVE RING TIP

SUB 915 - SUB918 Art.-Nr. 420120322 REV. 1.0

3. ANWENDUNGSBEISPIELE

• Andere als die hier dargestellten Installationen sind nicht zulässig.
• Verwenden Sie die Griffe des Subwoofers nie um ihn daran aufzuhängen.
• Überprüfen Sie stets, dass er stabil angeordnet ist und dass die Installation keine Gefahrenquelle für Personen, Tiere oder Gegenstände darstellt.

VERWENDUNG AM BODEN

Die Subwoofer 915 und 918 können direkt am Boden stehend verwendet werden.

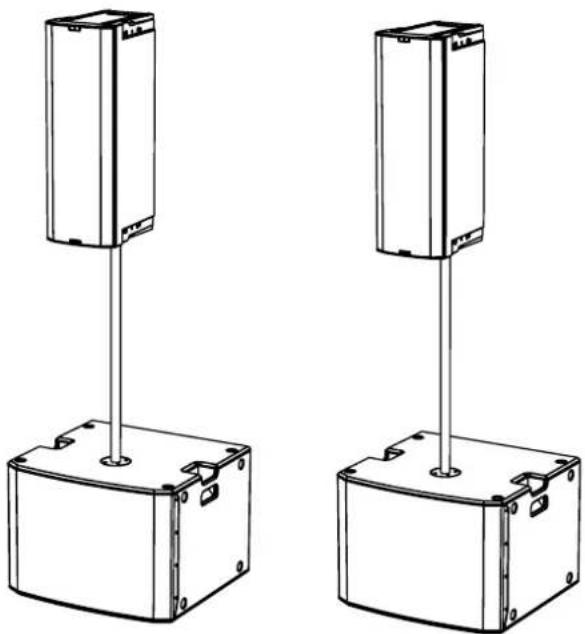

VERWENDUNG MIT LAUTSPRECHER IM STACK

Die Verwendung eines Lautsprechers, der direkt auf dem Subwoofer 915 oder 918 montiert ist, ist bei Einsatz eines Mini-Pfeilers mit einem Durchmesser von 35 mm DS2-S möglich (z. B. Serie: INGENIA, B-HYPE, OPERA). Hier ist eine zusätzliche Befestigung erforderlich

Es besteht die Möglichkeit, einen einzigen Lautsprecher auf einem Pfosten mit 35 mm Durchmesser zu montieren. Das Bezugszubehörteil ist das DS-2 (Teleskoppfosten). Hier ist eine zusätzliche Befestigung erforderlich

SUB915 - SUB918 Art.-Nr. 420120322 REV. 1.0

4. PROBLEMABHILFE

Der Subwoofer lässt sich nicht einschalten:

1. Überprüfen Sie das Vorhandensein der korrekten, der Anlage vorgeschalteten Versorgung.
2. Überprüfen Sie, dass das Anschlusskabel korrekt eingesteckt ist.

Der Subwoofer lässt sich einschalten, gibt jedoch keine Töne ab:

1. Überprüfen Sie, dass die Verbindung am Eingang des Audiosignals korrekt erfolgt ist.
2. Überprüfen Sie, dass die verwendeten Kabel nicht beschädigt sind.
3. Überprüfen Sie, dass der Mixer oder die Audioquelle eingeschaltet sind und das Vorhandensein des Ausgangssignals deutlich angezeigt wird.
4. Überprüfen Sie die allgemeine Stufe über die Steuerung „Input Sensitivity“.

Der Lautsprecher gibt einen unangemessenen Klang ab:

1. Überprüfen Sie, dass die verwendeten Kabel keine Beschädigungen aufweisen. Sollte dies der Fall sein, müssen sie ersetzt werden (ein beschädigtes Kabel kann zum Signalverlust oder dessen Verfälschung führen).
2. Überprüfen Sie, dass die Einstellungen am Bedienpult korrekt sind.

5. TECHNISCHE DATEN

ALLGEMEINE ANGABEN

Typ:	Aktiv-Subwoofer

AKUSTIK-DATEN

Frequenzgang [-10dB]:	45 - Cut freq Hz (SUB 915) / 42 -Cut Freq Hz (SUB 918)
Max SPL (1 m):	133 dB (SUB 915) / 134 dB (SUB 918)
LF:	15 Zoll (SUB 915) / 18 Zoll (SUB 918)
LF Schwingspule:	4”
Übergangsfrequenz:	Variabel (70 Hz - 80 Hz - 90 Hz - 100 Hz - 110 Hz)

VERSTÄRKER

Typ:	DIGIPRO G3
Verstärkungsklasse	Klasse D
Stromversorgung	PowerCON TRUE1
Verstärkungsleistung RMS:	900 W

SUB915 - SUB918 Art.-Nr. 420120322 REV. 1.0

PROZESSOR

Interner Controller:	DSP 28/56 bit
Limiter (Begrenzer):	Peak, RMS, Thermoschalter

BENUTZEROBERFLÄCHE

Bedienelemente:

Delay, Xover/Link, Polarity, Sensitivity

EINGÄNGE UND AUSGÄNGE

Eingänge:	2 x XLR Balanced Inputs
Ausgänge:	2x XLR Balanced Outputs

VERSORGUNGSSPEZIFIKATIONEN (AUFNAHME / INSTALLATION)

Aufnahme bei 1/8 der Leistung unter durchschnittlichen Einsatzbedingungen (*):	1,2 A (220-240V~) - 2 A (110-120V~)
Aufnahme bei 1/3 der Leistung unter maximalen Einsatzbedingungen (**):	2,7 A (220-240V~) - 4,7 A (110-120V~)
Aufnahme bei eingeschaltetem Lautsprecher ohne Signal (Leerlauf):	21 W
Einschaltstrom:	21.04 A

* *HINWEIS FÜR DEN INSTALLATEUR: Die Werte beziehen sich auf 1/8 der Leistung im mittleren Betriebszustand (Musikprogramm mit seltenem oder ohne Clipping). Es wird für jede Art von Konfiguration empfohlen, diese als Mindestgrößen zu betrachten.
** HINWEIS FÜR DEN INSTALLATEUR: Die Werte beziehen sich auf 1/3 der Leistung im schweren Betriebszustand (Musikprogramm mit häufigem Clipping und Ansprechen des Limiters). Bei professionellen Installationen und Touren empfiehlt es sich, nach diesen Werten zu dimensionieren.

SUB 915 - SUB918 Art.-Nr. 420120322 REV. 1.0

ABMESSUNGEN

Material:	Mehrschichtholz (mit schwarzer Schutzlackierung)
Gitter:	CNC-Verarbeitung
Griffe:	2, seitliche
Montage auf Pfosten:	Ja, 36 mm (Auslegung: M20)
Breite:	620 mm (SUB 915) 720 mm (SUB 918)
Höhe:	457 mm (SUB 915) 530 mm (SUB 918)
Tiefe:	620 mm (SUB 915) 690 mm (SUB 918)
Gewicht:	34,8 kg (SUB 915) 41,8 kg (SUB 918)

Die Eigenschaften, die Spezifikationen sowie das Erscheinungsbild der Produkte können ohne vorherige Ankündigung geändert werden. dBTechnologies behält sich das Recht vor, Änderungen und Verbesserungen am Design oder den Ausführungen vornehmen zu können, ohne die Verpflichtung einzugehen, zuvor hergestellte Produkte ändern oder verbessern zu müssen.

SUB915 - SUB918 Art.-Nr. 420120322 REV. 1.0

TABLE DES MATIÈRES

1. INFORMATIONS GÉNÉRALES...... 47

BIENVENUS! 47

INTRODUCTION 47

RÉFÉRENCES POUR L'UTILISATEUR.... 47

CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES 48

DIMENSIONS 48

CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE.... 49

SECTION D'ENTRÉE, DE SORTIE ET DE CONTRÔLE.... 50

SECTION D'ALIMENTATION 51

2. PREMIER ALLUMAGE.... 52

CONNEXION DES ENTRÉES ET RELANCE AUDIO 53

3. EXEMPLES D'UTILISATION 55

UTILISATION AU SOL 55

UTILISATION AVEC ENCEINTE EN STACK 55

UTILISATION SUR SUBWOOFER AVEC POTEAU TÉLESCOPIQUE.... 55

4. DÉPANNAGE 56

5. SPÉCIFICATIONS TECHNIQUES 57

INFORMATIONS GÉNÉRALES 57
