Caractéristiques techniques	Caisson de basses actif, puissance de 800W, réponse en fréquence de 35Hz à 150Hz, haut-parleur de 18 pouces.
Utilisation	Idéal pour les concerts, événements en plein air, et installations fixes dans des salles de spectacle.
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les grilles et s'assurer que le caisson est bien ventilé.
Sécurité	Utiliser avec un câble approprié, éviter l'exposition à l'humidité et ne pas surcharger l'appareil.
Informations générales	Poids de 40 kg, dimensions de 600 x 600 x 600 mm, garantie de 2 ans.

FOIRE AUX QUESTIONS - SUB 918 DB Technologies

Quel est le poids du DB Technologies SUB 918 ?

Le DB Technologies SUB 918 pèse environ 32 kg.

Comment connecter le caisson de basses à mon système audio ?

Vous pouvez connecter le SUB 918 à votre système audio via les entrées XLR ou RCA situées à l'arrière du caisson.

Quelle est la puissance de sortie du DB Technologies SUB 918 ?

Le SUB 918 a une puissance de sortie de 1000 W RMS.

Comment régler le niveau de volume du caisson de basses ?

Utilisez le potentiomètre de volume situé à l'arrière du caisson pour ajuster le niveau de sortie.

Le SUB 918 est-il compatible avec d'autres enceintes ?

Oui, le SUB 918 peut être utilisé avec n'importe quelles enceintes qui acceptent les connexions audio standard.

Que faire si le caisson de basses ne s'allume pas ?

Vérifiez que le caisson est correctement branché à une source d'alimentation et que l'interrupteur est en position 'On'.

Comment puis-je transporter le DB Technologies SUB 918 facilement ?

Le SUB 918 est équipé de poignées pour un transport facilité. Assurez-vous de le soulever à deux personnes si nécessaire en raison de son poids.

Quelle est la fréquence de réponse du DB Technologies SUB 918 ?

Le SUB 918 a une réponse en fréquence allant de 40 Hz à 120 Hz.

Y a-t-il un mode d'économie d'énergie sur le caisson de basses ?

Oui, le SUB 918 dispose d'une fonction de mise en veille automatique pour économiser de l'énergie lorsque le signal audio est absent.

Où puis-je trouver le manuel d'utilisation du DB Technologies SUB 918 ?

Le manuel d'utilisation est disponible sur le site officiel de DB Technologies dans la section support ou téléchargement.

MODE D'EMPLOI SUB 918 DB Technologies

2,5 3,5 1,5 3,0 2,0 4,0 1,0 4,5

2,5 3,5 1,5 3,0 2,0 4,0 1,0 4,5

2,5 3,5 1,5 3,0 2,0 4,0 1,0 4,5

Merci d'avoir acheté un produit conçu et développé en Italie par dBTechnologies ! Ce subwoofer actif polyvalent et ergonomique est le résultat d'une longue d'expérience dans le secteur de la diffusion sonore, offrant des solutions optimisées dans le domaine acoustique et électronique ainsi que pour le choix des matériaux utilisés. Les nouveaux subwoofers de la série SUB 900 sont équipés d’un woofer de 15” (SUB 915) et un woofer de 18” (SUB 918) respectivement. La conception précise et l’optimisation acoustiques offrent des performances haute qualité renfermées dans un produit aux dimensions contenues. Grâce à leurs ergonomie et maniabilité élevées le transport des coffrets résulte très aisé. Les caractéristiques principales de SUB 915 et SUB 918 sont : Pour utiliser au mieux votre subwoofer il est recommandé de :

• un projet ergonomique, compact et polyvalent dans des scénarios à l'intérieur et à l'extérieur

• coffrets en bois pour optimiser les performances acoustiques, avec surface externe haute résistance pour l’utilisation à l'intérieur et à l'extérieur

• amplicateur numérique able et silencieux

• contrôles du DSP dédiés, avec sélection de Polarité, Delay, Xover, Sensitivity

• lire le manuel d'utilisation quick start inclus dans l'emballage et le présent manuel d'utilisation dans son intégralité et le conserver pour toute la durée de vie du produit.

• enregistrer le produit sur le site http://www.dbtechnologies.com à la section « SUPPORT ».

• conserver la preuve d'achat et la GARANTIE (Manuel d'utilisation « section 2 »). Français48

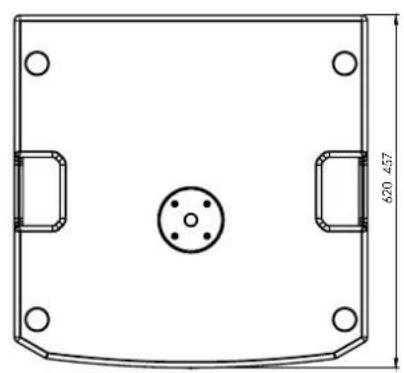

DIMENSIONS Français Les dimensions de SUB 915 et S918 sont :

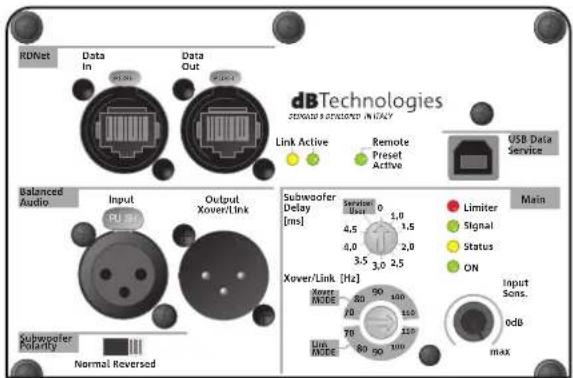

• Section d'Entrée de Sortie et de Contrôle

• Section d'Alimentation Français

• N'essayer en aucun cas d'ouvrir l'amplicateur.

• En cas de surchauffe excessive, le volume audio est réduit progressivement jusqu’à la stabilisation thermique du module. Le niveau est rétabli automatiquement lorsque la température correcte de fonctionnement à été atteinte.

• En cas de dysfonctionnement, couper immédiatement l'alimentation et débrancher le module du réseau, puis contacter un réparateur agréé. SECTION D'ALIMENTATION SECTION D'ENTRÉE, DE SORTIE ET DE CONTRÔLE

• Ne jamais démonter la grille frontale de protection du produit. Pour prévenir le danger de choc électrique, en cas d’endommagement accidentel ou de remplacement de la grille de protection (à effectuer auprès du service assistance), couper immédiatement l'alimentation. Ne jamais brancher l’alimentation secteur avec la grille démontée. ATTENTION !50 Main Normal Reversed max 0dB Input Sens. RDNet Link Active Remote Preset Active Data

2,5 3,5 1,5 3,0 2,0 4,0 1,0 4,5

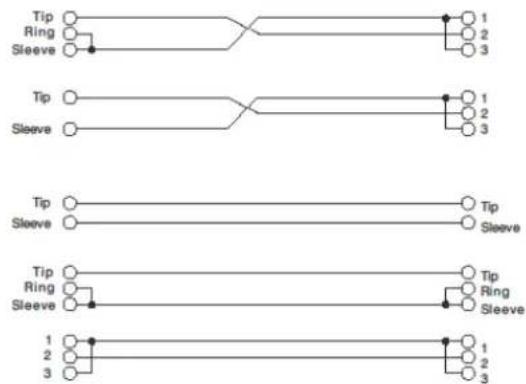

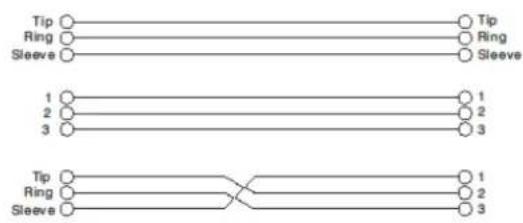

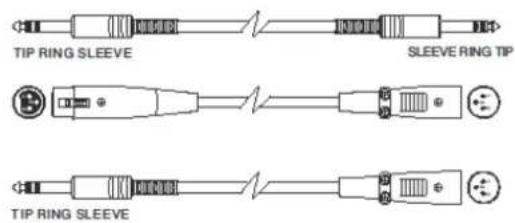

Connecteur de l’entrée, de type XLR (symétrique). Pour les détails de la connexion, se référer à la section CONNEXION DES ENTRÉES ET RELANCE AUDIO.

4. Xover/Link rotary

Sélecteur permettant de régler la fréquence de coupure selon le mode choisi (Link/Xover). Il intervient sur le signal relancé par les connecteurs Output Xover/Link

5. Sélecteur Subwoofer Polarity

Sélecteur permettant de régler la Polarité (Normal ou Reverse)

3. Sensibilité Entrée

Commande rotative de réglage de la sensibilité d’entrée.

Connecteur de la sortie, de type XLR (symétrique). Sélectionner la fréquence de coupure relative au mode Xover/Link dans la commande rotative correspondante. Pour les détails de la connexion, se référer à la section CONNEXION DES ENTRÉES ET RELANCE AUDIO.

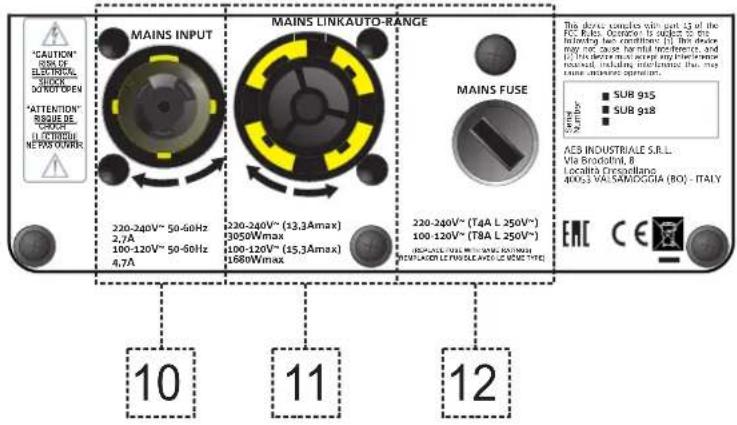

Compatible avec le connecteur powerCON TRUE1®.

Compatible avec connecteur type powerCON TRUE1® pour la relance de l’alimentation à d’autres modules. Pour savoir le nombre maximum de modules pouvant être connectés dans un système relancé, consulter la section SPÉCIFICATIONS TECHNIQUES. SECTION D'ALIMENTATION Français

Commande rotative permettant de régler le retard (delay) en ms.

8. Section RDNet avec LED de contrôle

Section compatible avec les câbles de réseau avec connecteurs type etherCON/RJ45. En particulier « Data in » doit être relié à des dispositifs comme RDNet Control 2 ou Control 8, « Data Out » est utilisé pour la relance du réseau à d’autres modules du line-array en conguration daisy-chain. Les LED relatives au fonctionnement en réseau (RDNet) du module assurent une surveillance en temps réel. En particulier, « Link » allumé signale que le réseau RDNet est actif et a reconnu le dispositif, « Active » en mode clignotant, qu’il existe un trac de données, « Remote Preset Active » que toutes les commandes locales sur le panneau amplicateur sont by-passées par la commande à distance RDNet.

Connecteur USB pour la mise à jour du micrologiciel.

Logement pour le fusible de réseau52 Normal Reversed Subwoofer Polarity Output Xover/Link Xover MODE

• câble d'alimentation POWERCON TRUE1

• quick start et la documentation papier de garantie

Une fois le connecteur powerCON TRUE1®, inséré et tourné, branché à l’alimentation secteur, le subwoofer s’allume. Pour une utilisation optimale du subwoofer dans certaines congurations spéciques, l’utilisateur dispose sur le panneau de contrôle de :

1. Link (le signal présent aux sorties OUTPUTS est celui appliqué au

2. Xover (le signal présent aux sorties OUTPUTS est ltré selon une

fréquence de crossover de 120 Hz, pour la relance à l’enceinte, comme par exemple B-HYPE et OPERA)

2. Reverse (Polarité inversée, option utile lors de l’optimisation du front

d’onde par inversion de la phase de l’onde acoustique)

• Subwoofer Delay : Il est possible de sélectionner le delay applicable à plusieurs congurations, selon les indications de la sérigraphie. Avant l’allumage, il est conseillé de positionner le sélecteur de niveau Sensibilité Entrée sur 0 dB Français53 Balanced AudioInputOutputXover/Link PPUUSSHH PPUUSSHH PUSH123 SPEAKER SUBWOOFER MIXER Balanced AudioInputOutputXover/Link

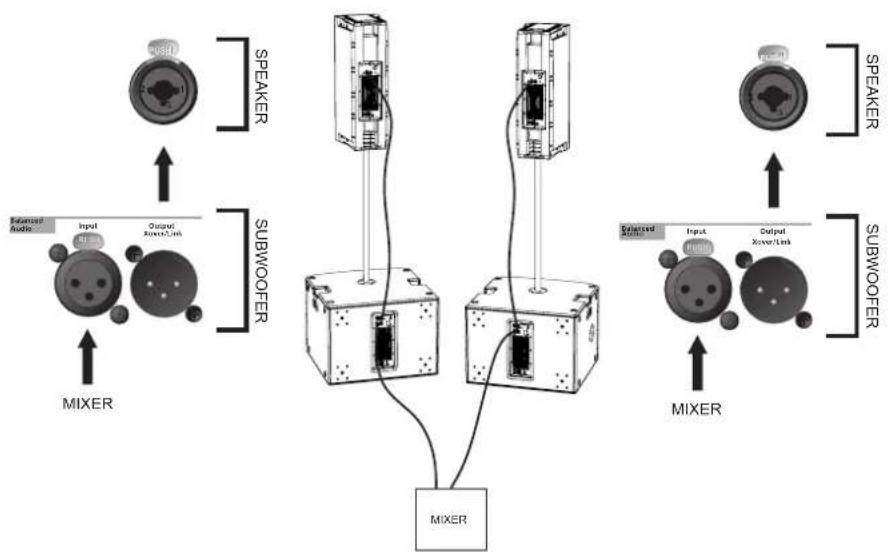

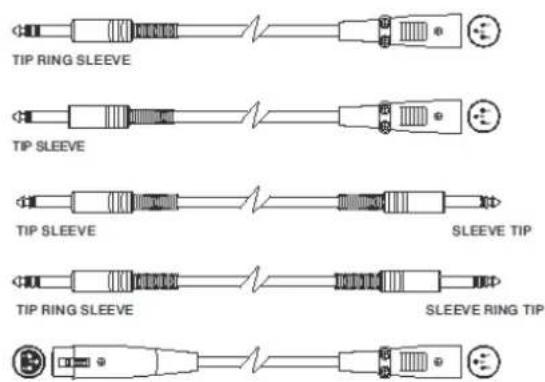

1. Relier la sortie du mélangeur

au connecteur d’entrée du subwoofer

2. Relier le connecteur de sortie

du subwoofer à l’entrée de l’enceinte.

3. Positionner OUTPUT XOVER/LINK

[4] du subwoofer sur XOVER, an de relancer à l’enceinte un signal avec fréquence de crossover sélectionnable par la commande rotative Xover/Link [Hz] Français54

• Toute autre installation différente de celles ici décrites ne sera pas admise.

• Il est toujours interdit d'utiliser les poignées du subwoofer pour le suspendre

• Toujours vérier que son positionnement soit stable et que l'installation ne comporte pas de risques aux personnes, animaux ou objets.

Il est possible d'utiliser une seule enceinte installée sur poteau de 35 mm de diamètre. L'accessoire de référence est DS-2 (poteau télescopique). Une xation supplémentaire est requise. Français

Il est possible d’utiliser des subwoofers 915 et 918 directement au sol.

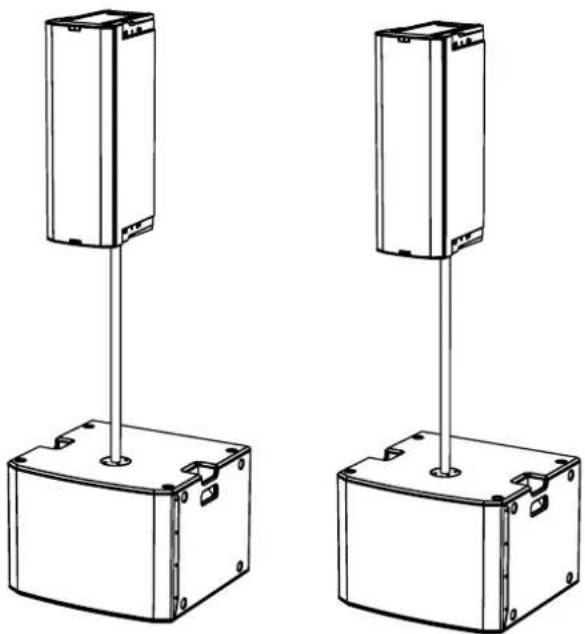

UTILISATION AVEC ENCEINTE EN STACK

Il est possible d’utiliser une enceinte installée directement sur le subwoofer 915 ou 918 au moyen du mini-poteau de 35 mm de diamètre DS2-S (ex. série : INGENIA, B-HYPE, OPERA). Une xation supplémentaire est requise.56 SUB 915 - SUB918 Code 420120322 RÉV. 1.0

1. Vérier la correcte alimentation en amont du système.

2. Vériez que le cordon d'alimentation est correctement inséré.

1. Vérier que le raccordement à l'entrée du signal audio a été correctement effectué.

2. Vérier que les câbles utilisés ne sont pas endommagés.

3. Vérier que le mélangeur ou la source sonore est activé/e et montre clairement la présence du signal de

4. Vérier le niveau général au moyen du contrôle « Sensibilité Entrée ».

1. Vérier que les câbles utilisés ne sont pas endommagés ; si nécessaire, les remplacer (un câble

endommagé peut entraîner la perte ou l'altération du signal).

2. Vérier que les réglages sur le panneau de contrôle sont correctement congurés.

Le subwoofer ne s'allume pas : Le subwoofer s'allume mais n'émet aucun son : L'enceinte émet un son inadéquat : Français57 SUB915 - SUB918 Code 420120322 RÉV. 1.0

AMPLIFICATEUR Français Réponse en fréquence [-10dB] :

Français INTERFACE UTILISATEUR Absorption à 1/8 de la puissance en conditions moyennes d’utilisation (*) : 1,2 A (220-240V~) - 2 A (110-120V~) Absorption à 1/3 de la puissance en conditions maximales d’utilisation

2,7 A (220-240V~) - 4,7 A (110-120V~) Absorption avec enceinte allumée en absence de signal (idle) : 21 W Courant d’appel (inrush) :

• REMARQUE POUR L'INSTALLATEUR : Les valeurs se réfèrent à 1/8 de la puissance, dans des conditions moyennes de fonctionnement (programme de musique avec clipping rare ou absent). Il est conseillé pour tout type de conguration de considérer les valeurs minimales de dimensionnement. ** REMARQUE POUR L'INSTALLATEUR : Les valeurs se réfèrent à 1/3 de la puissance, dans des conditions lourdes de fonctionnement (programme de musique avec clipping fréquent et intervention du limiter). Il est conseillé d’effectuer le dimensionnement selon ces valeurs en cas d’installations et tours professionnels. Contrôleur interne : DSP 28/56 bit Limiter : Peak, RMS, Thermique Commandes : Delay, Xover/Link, Polarity, Sensitivity Entrées : 2 x XLR Balanced Inputs Sorties : 2x XLR Balanced Outputs59 SUB915 - SUB918 Code 420120322 RÉV. 1.0 DIMENSIONS Les caractéristiques, les spécications et l'aspect des produits sont sujets à changement sans préavis. dBTechnologies se réserve le droit d'apporter des modications ou des améliorations de design ou de fabrication, sans obligation de modier ou d'améliorer également les produits déjà réalisés. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNE (ITALIE) Tél. [phone] Fax [phone] www.dbtechnologies.com [e-mail] Français Matériau : Bois à couches multiples (avec peinture de protection noire) Grille : Usinage CNC Poignées : 2, latérales Installation sur poteau : Oui, 36 mm (prédisposition : M20) Largeur : 620 mm (SUB 915) 720 mm (SUB 918) Hauteur : 457 mm (SUB 915) 530 mm (SUB 918) Profondeur : 620 mm (SUB 915) 690 mm (SUB 918) Poids :
