SUB 612 - Caisson de basses DB Technologies - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses actif
Marque	DB Technologies
Modèle	SUB 612
Transducteur	Woofer 12" (30,5 cm) avec bobine de 2,5"
Réponse en fréquence	46 - 123 Hz (-10 dB)
SPL maximum	129 dB (à 1 m)
Type d'amplification	Classe D, SMPS, 600 W RMS
Alimentation	Prise VDE, 220-240V~ ou 110-120V~ (selon région)
Consommation électrique (moyenne)	0,9 A (220-240V~) / 1,6 A (110-120V~) à 1/8 puissance
Consommation en veille	16 W
Processeur	DSP 28/56 bit avec limiteurs Peak, RMS, Thermique
Entrées	2 x XLR symétriques (mono/stéréo)
Sorties	2 x XLR symétriques (mono/stéréo)
Contrôles	Niveau subwoofer, Mode sortie (Link/Xover), Polarité (Normal/Reverse), Mode subwoofer (Flat/Boosted)
Fréquence de crossover	120 Hz (en mode Xover)
Matériau du coffret	Bois multiplis avec peinture de protection noire
Grille	Usinage CNC
Poignées	2 latérales
Montage sur poteau	Oui, diamètre 36 mm (prédisposition M20)
Dimensions (L x H x P)	360 x 540 x 525 mm
Poids	19,8 kg
Accessoires inclus	Câble d'alimentation VDE, quick start, documentation de garantie
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir l'amplificateur. Ne pas démonter la grille. Débrancher avant toute intervention.
Réparabilité	Contacter un réparateur agréé. Pièces détachées disponibles sur demande.

FOIRE AUX QUESTIONS - SUB 612 DB Technologies

Comment connecter le SUB 612 en mode mono ?

Reliez la sortie de la table de mixage à l'entrée INPUTS 1 du subwoofer. Reliez la sortie OUTPUTS 1 à l'enceinte. Réglez le sélecteur Outputs Mode sur Xover pour envoyer un signal filtré à 120 Hz à l'enceinte.

Comment connecter le SUB 612 en mode stéréo ?

Reliez les sorties L et R de la table de mixage aux entrées INPUTS 1 et 2 du subwoofer. Reliez OUTPUTS 1 à l'enceinte gauche et OUTPUTS 2 à l'enceinte droite. Réglez Outputs Mode sur Xover.

À quoi sert le mode Outputs Mode (Link/Xover) ?

En mode Link, la sortie envoie le même signal que celui appliqué au woofer. En mode Xover, la sortie est filtrée à 120 Hz pour alimenter des enceintes satellites.

Comment régler la polarité (Normal/Reverse) ?

La polarité Normal correspond à une phase standard. Le mode Reverse inverse la phase, utile pour optimiser le couplage acoustique avec d'autres enceintes ou dans certaines configurations.

Quelle est la différence entre les modes Subwoofer Mode Flat et Boosted ?

Le mode Flat offre une réponse sans égalisation. Le mode Boosted accentue les basses fréquences pour un rendu plus percutant.

Que faire si le subwoofer ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché sur le secteur et sur le connecteur MAINS INPUT. Assurez-vous que l'interrupteur POWER est sur ON.

Que faire si le subwoofer s'allume mais n'émet aucun son ?

Vérifiez les connexions des câbles audio, que la source sonore est active et que le niveau Subwoofer Level n'est pas au minimum. Testez avec un autre câble si nécessaire.

Quels accessoires sont disponibles pour le SUB 612 ?

Des housses de protection, des poteaux télescopiques (DS-2) et des mini-poteaux (DS2-S) sont disponibles en option. Consultez le site www.dbtechnologies.com pour la compatibilité.

Peut-on utiliser le SUB 612 en extérieur ?

Oui, le coffret en bois avec peinture de protection noire et la grille en acier usiné permettent une utilisation en extérieur, mais il doit être protégé de la pluie directe.

Comment entretenir le SUB 612 ?

Nettoyez la surface avec un chiffon sec. Ne jamais ouvrir l'amplificateur ni démonter la grille. En cas de dysfonctionnement, coupez l'alimentation et contactez un réparateur agréé.

MODE D'EMPLOI SUB 612 DB Technologies

Les avertissements specifiés dans ce manuel doivent être respectés ainsi que les "CHARACTERISTIQUES TECHNIQUES -Section 2".

RÉFERENCES POUR L'UTILISATEUR 53

CARACTERISTIQUES MECANIQUES ET ACOUSTIQUES 54

DIMENSIONS 54

CARACTERISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTROLLE 55

SECTION D'ENTREE, DE SORTIE ET DE CONTROLE 56

SECTION D'ALIMENTATION 57

2.PREMIERALLUMAGE 58

CONNEXION DES ENTRES ET RELANCE AUDIO 59

CONNEXION DE L'ALIMENTATION 61

3. EXAMPLES D'UTILISATION 62

UTILISATION AU SOL 62

UTILISATION AVEC ENCEINTE EN STACK 62

UTILISATION SUR SUBWOOFER AVEC POTEAU TELLESCOPIQUE 62

4. ACCESSORIES 63

5.DEPANNAGE 64

6. SPECIFICATIONS TECHNIQUES 65

INFORMATIONS GENERALES 65

DONNEEACOUSTIQUES 65

AMPLIFICATEUR 65

PROCESSEUR 66

INTERFACE UTILISATEUR 66

ENTREES ET SORTIES 66

SPECIFICATIONS D'ALIMENTATION (ABSORPTION / INSTALLATION) 66

DIMENSIONS 67

1. GÉNÉRALITÉS

BIENVENUS!

Merci d'avoir acheté un produit conçu et développé en Italie par dBTechnologies! Ce subwoofer actif polyvalent et ergonomique est le résultat d'une longue d'expérience dans le secteur de la diffusion sonore, offrant des solutions optimisées dans le domaine acoustique etlectronique ainsi que pour le choix des materiaux utilisés.

INTRODUCTION

Les nouveaux subwooers de la série SUB 600 sont équipés d'un woofer de 12" (SUB 612), 15" (SUB 615) et un woofer de 18" (SUB 618) respectivement. La conception précise et l'optimisation acoustiques offrent des performances haute qualité renfermées dans un produit aux dimensions contenues. Grâce à leurs ergonomie et maniabilité élevées le transport des coffrets résultat très aisé.

Les caractéristiques principales de SUB 600 sont :

• un projet ergonomique, compact et polyvalent dans des scénarios à l'intérieur et à l'extérieur
• coffrets en bois pour optimier les performances acoustiques, avec surface externe haute résistance pour l'utilisation à l'intérieur et à l'extérieur
• amplificateur numérique fiable et silencieux
• entrée mono/stéreo
  sortie mono/stereo
• contrôles du DSP dédiés, avec bouton de Polarité, Output Mode et égalisation (Subwoofer Mode)

RÉFERENCES POUR L'UTILISATEUR

Pour utiliser au besoin votre subwoofer il est recommendé de :

• lore le manuel d'utilisation quick start inclus dans l'emballage et le present manuel d'utilisation dans son intégralité et le conserver pour toute la durée de vie du produit.
• enregistrer le produit sur le site http://www.dbtechnologies.com à la section « SUPPORT »
• conformer la preuve d'achat et la GARANTIE (Manuel d'utilisation « section 2 »).

CARACTERISTIQUES MÉCANIQUES ET ACOUSTIQUES

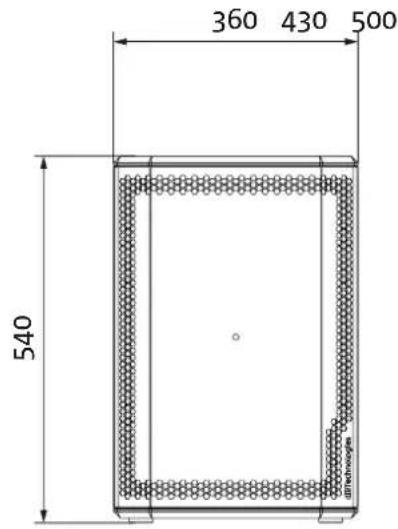

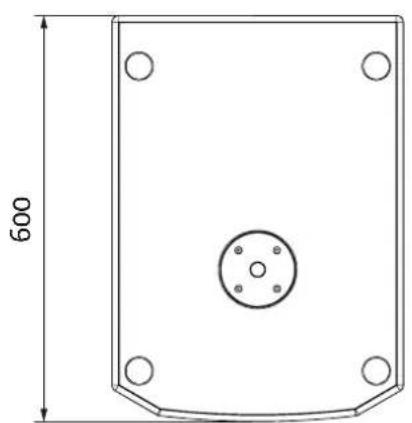

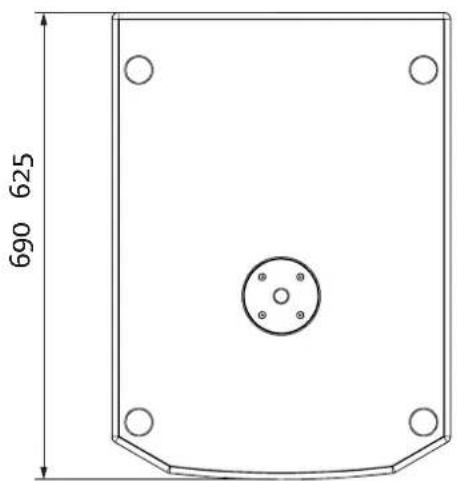

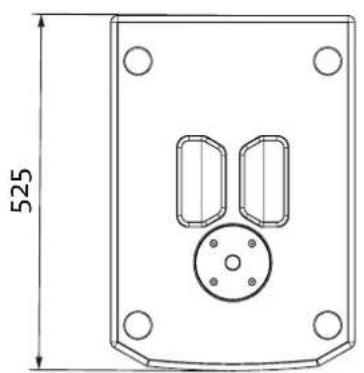

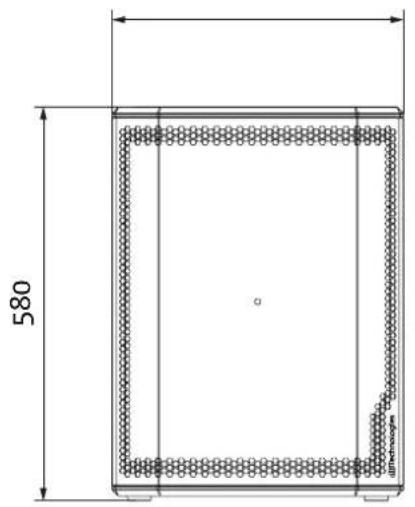

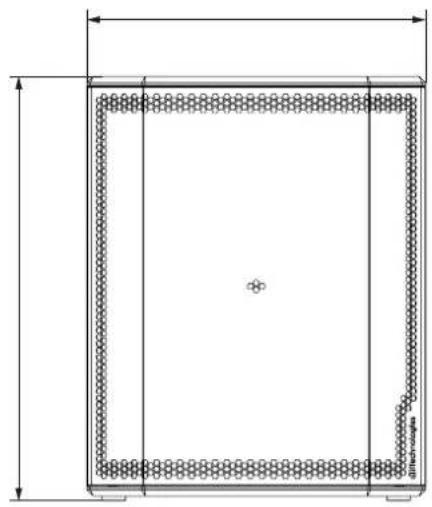

DIMENSIONS

Les dimensions de SUB 600 sont :

SUB 612:360x540x525 (mm)
SUB 615:430x580x600 (mm)
SUB 618:500 x 625 x 690 (mm)

SUB 600 series Code 420120251 RÉV. 1.1

CARACTERISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTROLLE

L'amplificateur custom numérique, classe D, SMPS, est le cœur des SUB 600.

Le système est silencieux et son contrôle se fait par le biais d'un DSP dédié qui gère plusieurs paramétres.

La puissance de l'amplification sonore est de 600 W RMS.

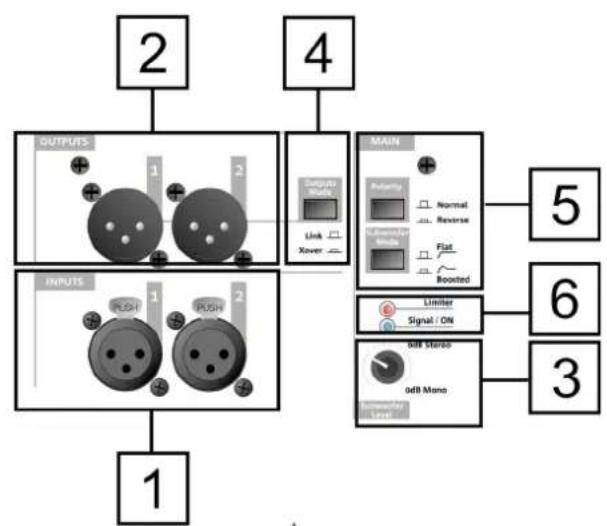

Le panneau de l'amplificateur est caractérisé par :

Section d'Entrée de Sortie et de Contrôle
Section d'Alimentation

ATTENTION!

N'essayer en:aucun cas d'ouvrin l'amplificateur.
- En cas de surchauffe excessive, le volume audio est réduit progressivement jusqu'à la stabilisation thermique du module. Le niveau est rétabli automatiquement lorsque la température correcte de fonctionnement à été atteinte.
- En cas de dysfonctionnement, couper immédiatement l'alimentation et débrancher le module du réseau, puis contacter un réparateur/agréé.

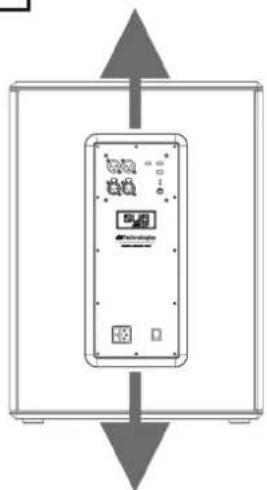

ATTENTION!

• Ne jamais démonter la grille frontale de protection du produit. Pour prévenir le danger de chocolélectrique, en cas d'endommagement accidentel ou de remplacement de la grille de protection (à effectuer auprès du service assistance), couper immeditatement l'alimentation.
• Ne jamais brancher l'alimentation secteur avec la grille démontré.

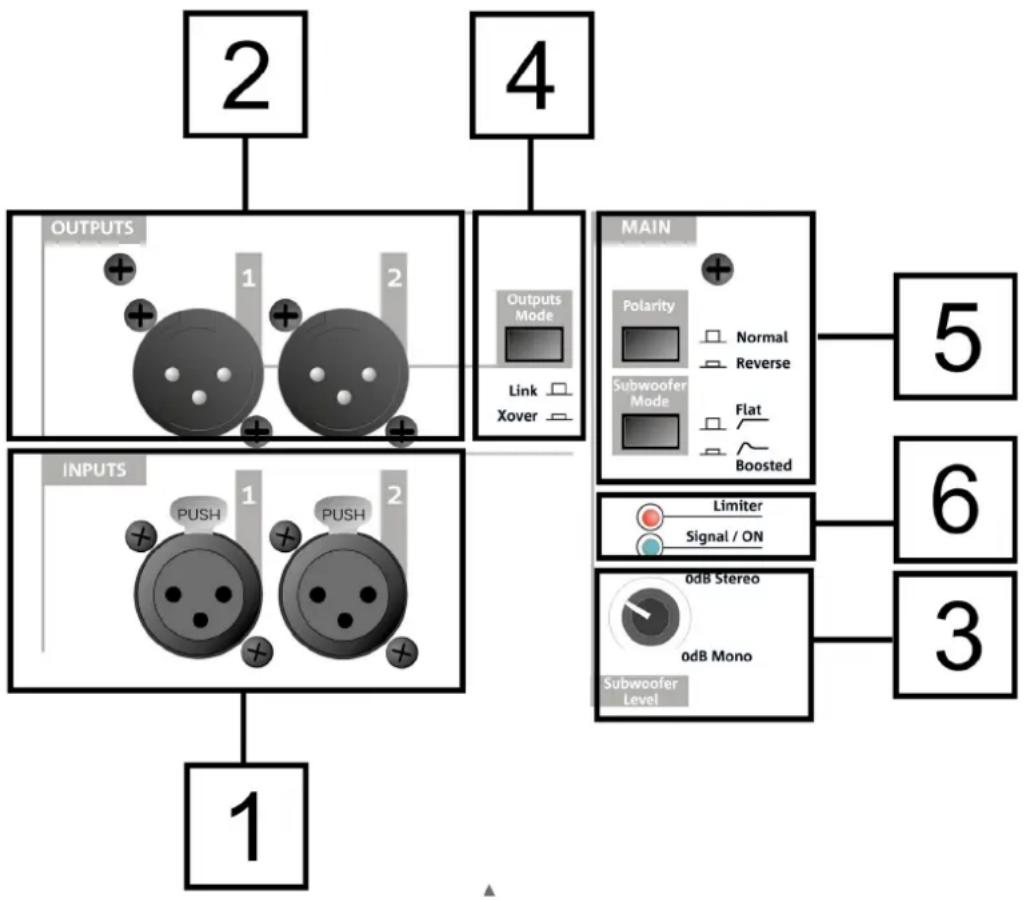

SECTION D'ENTREE, DE SORTIE ET DE CONTROLLE

1. INPUTS

Connecteurs des entrées, de type XLR (symétriques). Ils peuvent être utilisés pour la connexion mono ou stéreo. Pour les détails de la connexion, se référer à la section CONNEXION DES ENTRES ET RELANCE AUDIO.

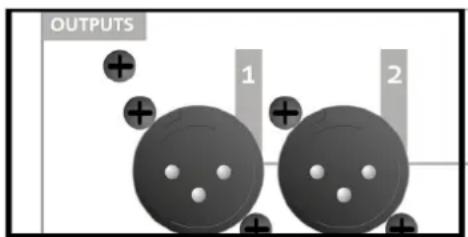

2. OUTPUTS

Connecteurs des sorties, de type XLR (symétriques). Ils peuvent être utilisés pour la connexion mono ou stéreo. Pour les détails de la connexion, se référer à la section CONNEXION DES ENTRES ET RELANCE AUDIO.

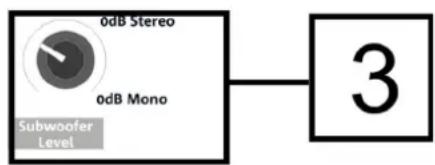

3. Subwoofer Level

Commande rotative de réglage du niveau audio de sortie.

4. Outputs Mode

Sellecteur perpetant de regler le type de signal à la sortie (Link/Xover). Il intervient sur le signal relié par les connecteurs OUTPUTS [2].

5. Boutons Polarity et Subwoofer Mode

Boutons permettant de régler la Polarité (Normal ou Reverse) et le type de filtrage à la sortie (Flat, à savoir sans égalisation, Boosted, à savoir avec une accentuation des basses fréquences).

LED de signalisation. La LED Limiter s'allume lors de l'intervention du circuit de protection interne, Signal/ON signale l'allumage du subwoofer et la presence du signal audio à l'entrée.

SUB 600 series Code 420120251 RÉV. 1.1

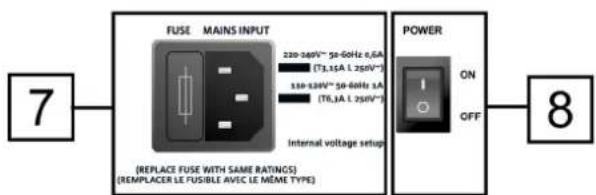

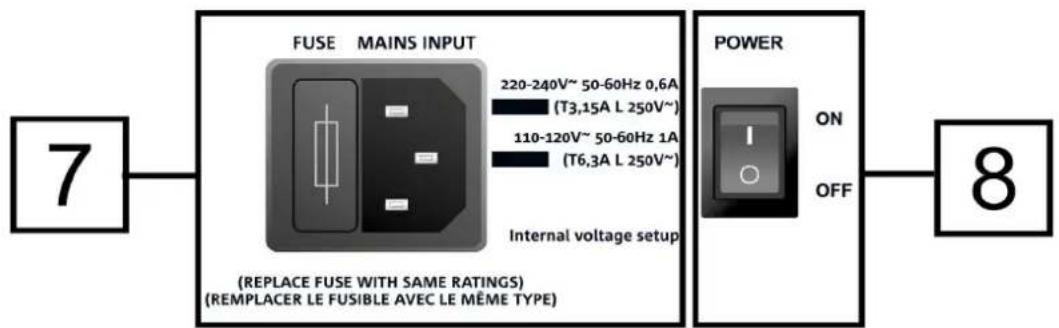

SECTION D'ALIMENTATION

7. MAINS INPUT

Entree pour connecteur VDE. Pour la connexion au reseau electrique de ligne, via le cable fourni en dotation. Dans la section FUSE on trouve le logement du fusible de protection.

8. POWER

Interrupteur d'allumage (ON) ou d'extinction (OFF) du dispositif.

2. PREMIER ALLUMAGE

L'emballage du subwoofer SUB 600 contient :

• subwoofer 612 ou subwoofer 615 ou bien subwoofer 618
• cable d'alimentation VDE
• quick start et la documentation papier de garantie

CONFIGURATION ET OPTIMISATION

SUB 600, utilisés individuellement, sont caractérisés par une émission acoustique omnidirectionnelle. Ce comportement résultat plus accentué avec les basses fréquences, tandis qu'il est moins distinct au fur et à mesure que la fréquence augmente.

Pour une utilisation optimale du subwoofer dans certaines configurations spécifiques, l'utilisateur dispose sur le panneau de contrôle de :

• Outputs Mode :

• Link (le signal presenteux sorties OUTPUTS est celui appliquea au woofer)

• Xover (le signal présente aux sorties OUTPUTS est filtré selon une fréquence de crossover de 120Hz , pour la reliance à l'enceinte, comme par exemple B-HYPE et OPERA)

• Polarity :

• Normal (Polariténormale du signal audio)

• Reverse (Polarité inversée, option utile lors de l'optimisation du front d'onde par inversion de la phase de l'onde acoustique)

• Subwoofer Mode :

• Flat (l'émission acoustique est sans égalisation)

• Boosted (l'émission acoustique est accentuee aux basses fréquences)

Avant l'allumage, il est conseilé de positionner le sélecteur de niveau Subwoofer Level [3] sur 0 dB (Mono ou StéRéo, en fonction de la configuration).

SUB 600 series Code 420120251 RÉV. 1.1

CONNEXION DES ENTREES ET RELANCE AUDIO

Selon la selection de configuration mono ou stéreo, il faut utiliser un ou deux cables (non fournis) à l'entrée et en reliance. Les connecteurs doivent être de type XLR.

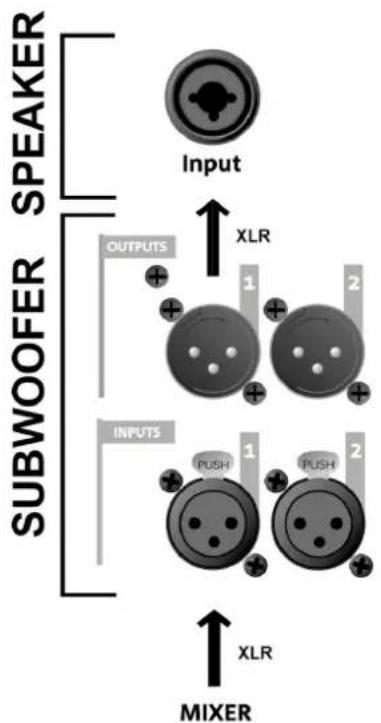

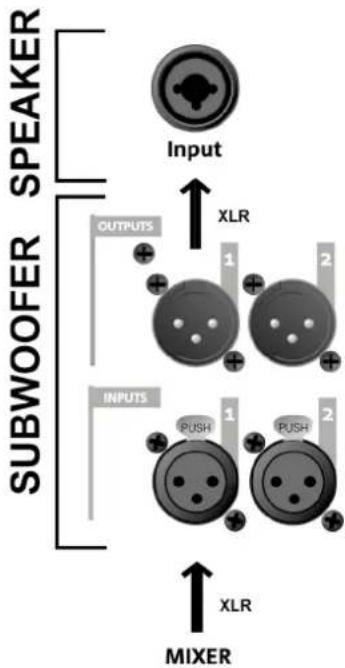

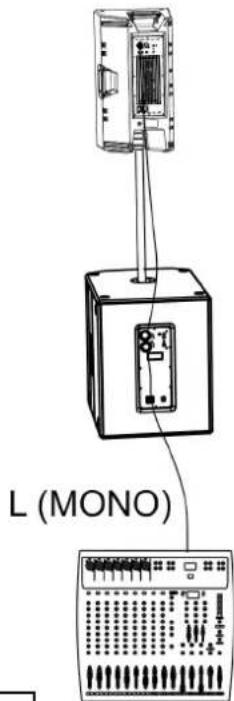

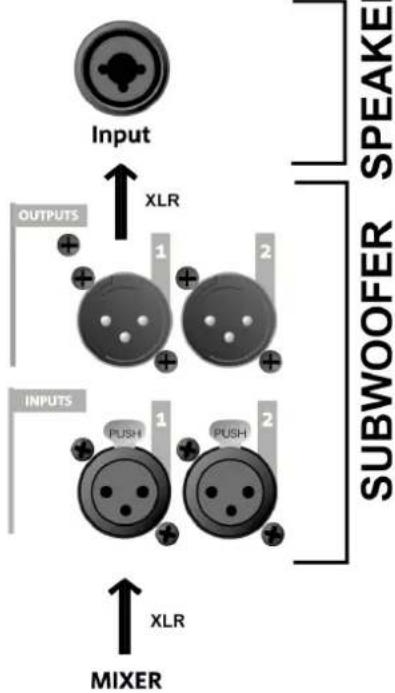

SITUATION A (connexion MONO) entre subwoofer et enceinte (exemples reportés : figure 1, figure 2):

En cas de connexion MONO entre subwoofer et enceinte :

1. Relier la sortie du mélangeur au connecteur d'entrée INPUTS 1 du subwoofer
2. Relier le connecteur de sortie OUTPUTS 1 du subwoofer à l'entrée de l'enceinte.
3. Sélectionner sur chaque enceinte le type d'impédance d'entrée sur LINE.
4. Pour chaque canal de la configuration, positionner OUTPUTS MODE [4] du subwoofer sur XOVER, afin de relancer à l'enceinte un signal avec fréquence de crossover de 120Hz .

Figure 1

SUB 600 series Code 420120251 RÉV. 1.1

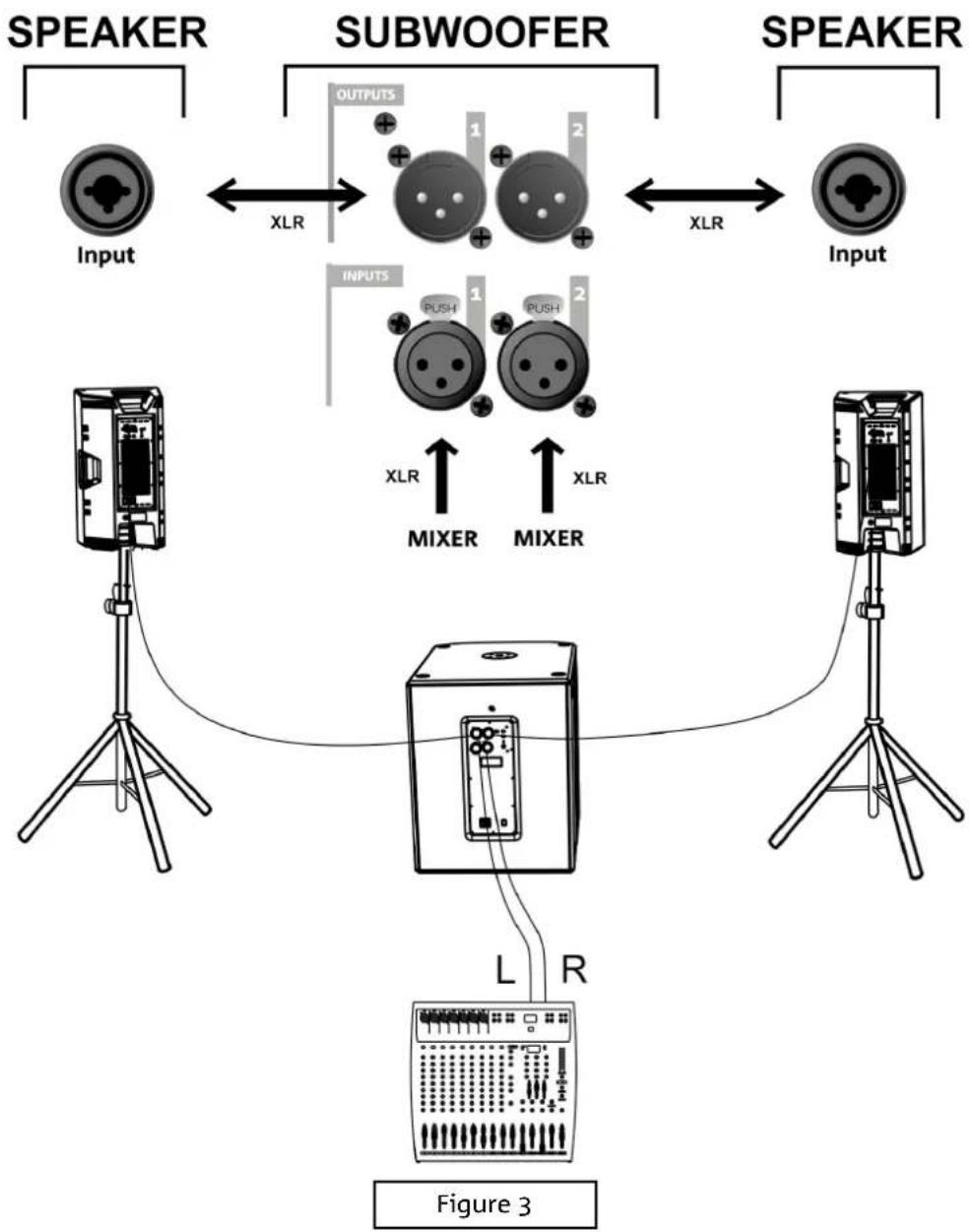

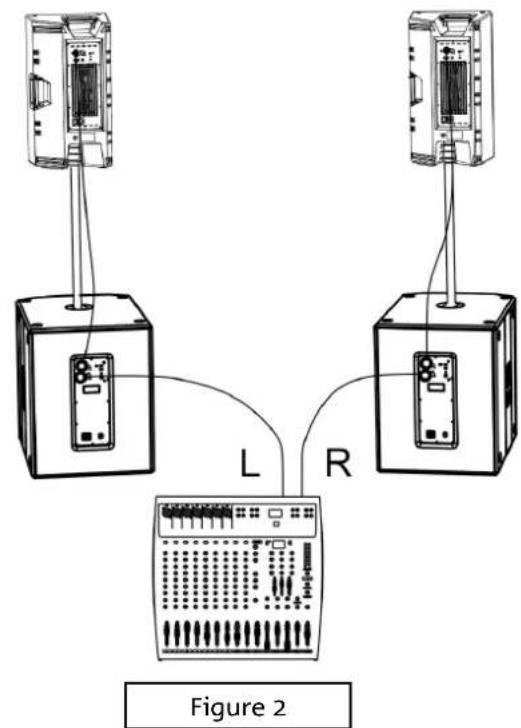

SITUATION B (connexion STEREO entre un subwoofer et 2 enceintes, figure 3)

1. Relier les sorties L, R du mélangeur aux INPUTS 1 et 2 du subwoofer respectivement.
2. Relancer le signal aux enceintes, en connectant OUTPUTS 1 à l'entrée Input de l'enceinte gauche, OUTPUTS 2 à l'entrée Input de l'enceinte droite.
3. Sélectionner l'impédance sur chaque enceinte (type « LINE »).
4. Positionner OUTPUTS MODE [4] du subwoofer sur XOVER, afin de relancer à l'enceinte un signal avec fréquence de crossover de 120 Hz.

SUB 600 series Code 420120251 RÉV. 1.1

Balanced

Unbalanced

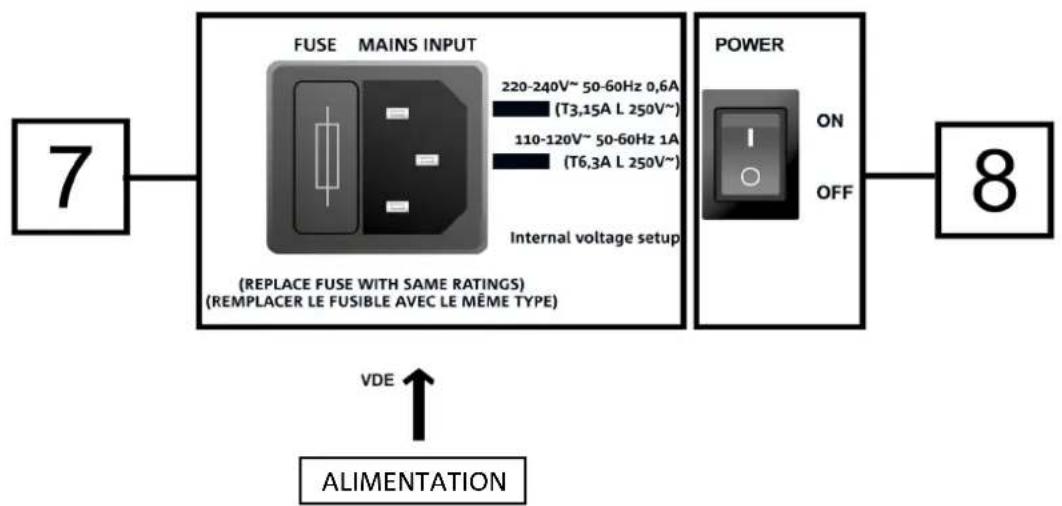

CONNEXION DE L'ALIMENTATION

Pour la connexion de l'alimentation du dispositif insérer le connecteur du cable en dotation dans « MAINS INPUT » [7]. Introduire ensuite la fiche dans une prise équipée de conducteur de terre. Mettre le/selecteur POWER [8] sur « ON »

SUB 600 series Code 420120251 RÉV. 1.1

3. EXAMPLES D'UTILISATION

• Toute autre installation différente de celles ici décrites ne sera pas admise.
• Il est toujours interdirit d'utiliser les poignées du subwoofer pour le suspendre
• Toujours vérifier que son positionnement soit stable et que l'installation ne compte pas de risques aux personnes, animaux ou objets.

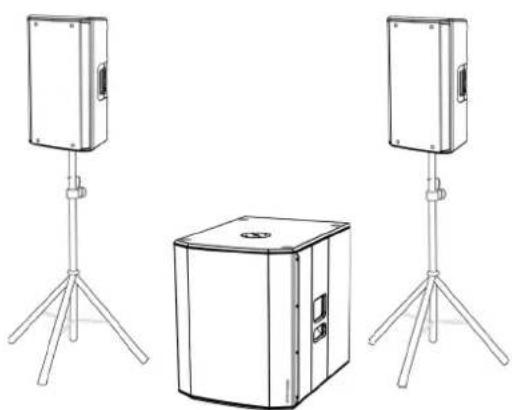

UTILISATION AU SOL

Il est possible d'utiliser des SUB 600 directement au sol (voir l'illustration à côté reportant un exemple d'utilisation.)

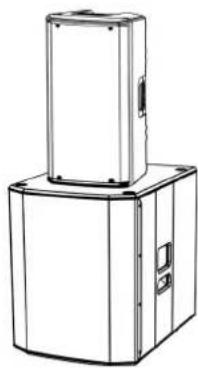

UTILISATION AVEC ENCEINTE EN STACK

Il est possible d'utiliser une enceinte installée directement sur le subwoofer au moyen du mini-poteau de 35 mm de diamètre DS2-S (ex. série : INGENIA, B-HYPE, OPERA).
Avec la série INGENIA il est possible d'utiliser 2 enceintes superposées (accessoires spécifique : LP-IG et GSA-IG/GSA-IGA). Notamment, en cas de 2 INGENIA IG3T ou de 2 INGENIA IG4T superposées, il faut utiliser une fixation avec sangles supplémentaires pour assurer la stabilité de l'installation en toute sécurité.

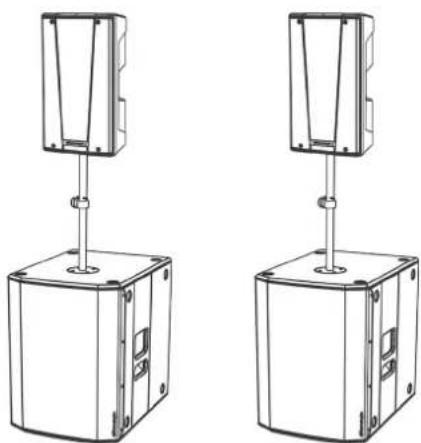

UTILISATION SUR SUBWOOFER AVEC POTEAU TÉLESCOPIQUE

Il est possible d'utiliser une seule enceinte installée sur poteau de 35~mm de diametre (ex. série : OPERA, B-HYPE). L'accessoire de reference est DS-2 (poteau télécopique). La hauteur maximale admise entre la base de l'enceinte et le plancher est de 165~cm , sauf dans le cas particulier de B-HYPE 15 et OPERA 15, pour lequel la hauteur maximale admise est de 120~cm .

SUB 600 series Code 420120251 RÉV. 1.1

4. ACCESSORIES

Pour compléter la série, on prévoit les accessoires suivants en option :

• Housses de protection

Vérifier la compatibilité des nouveaux accessoires sur: www.btechnologies.com

5. DÉPANNAGE

Le subwoofer ne s'allume pas :

1. Vérifier la correcte alimentation en amont du système.
2. Vérifier que le cable d'alimentation avec un connecteur VDE est correctement inséré.

Le subwoofer s'allume mais n'émet�除n son :

1. Vérifier que le raccordement à l'entrée du signal audio a été correctement effectué.
2. Vérifier que les cables utilisés ne sont pas endommages.
3. Vérifier que le mélangeur ou la source sonore est activé/e et montre clairément la présence du signal de sortie.
4. Vérifier le niveau général au moyen du contrôle « Subwoofer Level »

L'enceinte émet un son inadéquat :

1. Vérifier que les cables utilisés ne sont pas endommages; si nécessaire, les replacer (un cable endommagé peut entraîner la perte ou l'alteration du signal).
2. Vérifier que les paramètres de selection de Outputs Mode, Polarity, Subwoofer Mode sont correctement régles selon la selection de configuration.

6. SPECIFICATIONS TECHNIQUES

INFORMATIONS GÉNÉRALES

Type :

Subwoofer actif

DONNÉES ACOUSTIQUES

Réponse en fréquence [-10dB] :	46 - 123 Hz (SUB 612) / 42 - 124 Hz (SUB 615) / 35 -130 Hz (SUB 618)
Max SPL (1m) :	129 dB (SUB 612) / 131 dB (SUB 615) / 133 dB (SUB 618)
LF :	12" (SUB 612) / 15" (SUB 615) / 18" (SUB 618)
LF voice coil :	2.5"
Fréquence de crossover :	120 Hz

AMPLIFICATEUR

Type :	AMP SMPS
Classe d'amplification	Classe D
Alimentation	1 x VDE
Puisance d'amplification RMS :	600 W

PROCESSEUR

Contrôleur interne :	DSP 28/56 bit
Limiter :	Peak, RMS, Thermique

INTERFACE UTILISATEUR

Absorption à 1/8 de la puissance en conditions moyennes d'utilisation (*) :	0.9 A (220-240V~) - 1.6 A (110-120V~)
Absorption à 1/3 de la puissance en conditions maximales d'utilisation (**):	1.7 A (220-240V~) - 2.8 A (110-120V~)
Absorption avec enceinte allumée en absence de signal (idle) :	16 W
Courant d'appel (inrush) :	17.9 A

• REMARQUE POUR L'INSTALLATEUR : Les valeurs se référent à 1/8 de la puissance, dans des conditions moyennes de fonctionnement (programme de musique avec clipping rare ou absent). Il est conseillé pour tout type de configuration de considérer les valeurs minimales de dimensionnement.

** REMARQUE POUR L'INSTALLATEUR : Les valeurs se refèrent à 1/3 de la puissance, dans des conditions lourdes de fonctionnement (programme de musique avec clipping fréquent et intervention du limiter). Il est conseilé d'effectuer le dimensionnement selon ces valeurs en cas d'installations et tours professionnels.

SUB 600 series Code 420120251 RÉV. 1.1

DIMENSIONS

Matériau :	Bois à couches multiples (avec peinture de protection noire)
Grille :	Usinage CNC
Poignées :	2, latérales
Installation sur poteau :	Oui, 36 mm (prédisposition : M20)
Largeur :	360 mm (SUB 612) / 430 mm (SUB 615) 500 mm (SUB 618)
Hauteur :	540 mm (SUB 612) / 580 mm (SUB 615) 625 mm (SUB 618)
Profondeur :	525 mm (SUB 612) / 600 mm (SUB 615) 690 mm (SUB 618)
Poids :	19.8 kg (SUB 612) / 25.5 kg (SUB 615) 31.1 kg (SUB 618)

Les caractéristiques, les specifications et l'aspect des produits sont sujets à changement sans préavis. dBTechnologies se reserve le droit d'apporter des modifications ou des améliorations de design ou de fabrication, sans obligation de modifier ou d'améliorer également les produits déjà réalisés.
