BEDIENUNGSANLEITUNG SUB 612 DB Technologies

BEDIENUNGSCANLEITUNG - Abschnitt 1

CHARACTERISTIQUES TECHNIQUES - Section 1

Die Warnungen in thisem Handbuch messen in Verbindung mit der "BEDIENUNGSPANLEITUNG - Abschnitt 2" beobachtet werden".

6. SPECIFICHE TECNICHE

GENERALE

EINLEITENDERÜBERBLICK 37

ANHALTSPUNKTE FÜR DEN BENUTZER 37

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN 38

ABMESSUNGEN 38

EIGENSCHAFTEN DES VERSTARKUNGS- UND STEUERBEREICHS 39

INPUT- OUTPUT-UND STEUERBEREICH 40

VERSORGUNGSBEREICH 41

2. ERSTMALIGES EINSCHALTEN 42

VERBINDUNG DER AUDIO-EINGänge UND RÜCKLAUF 43

ANSCHLUSS AN DIE VERSORGUNG 45

3. ANWENDUNGSBEISPIELE 46

VERWENDUNG AM BODEN 46

VERWENDUNG MIT LAUTSPRECHER IM STACK 46

VERWENDUNG AUF EINEM SUBWOOFER MIT TELESKOPPFOsten 46

4.ZUBEHOr 47

5.PROBLEMABHILFE 48

6. TECHNISCHE DATEN 49

ALLGEMEINE DATEN 49

AKUSTIK-DATEN 49

VERSTÄRKER 49

PROZESSOR 50

BENUTZEROBERFLÄCHE 50

EINGANGE UND AUSGANGE 50

STROMSPEZIFKATIONEN (ABSORPTION / INSTALLATION) 50

ABMESSUNGEN 51

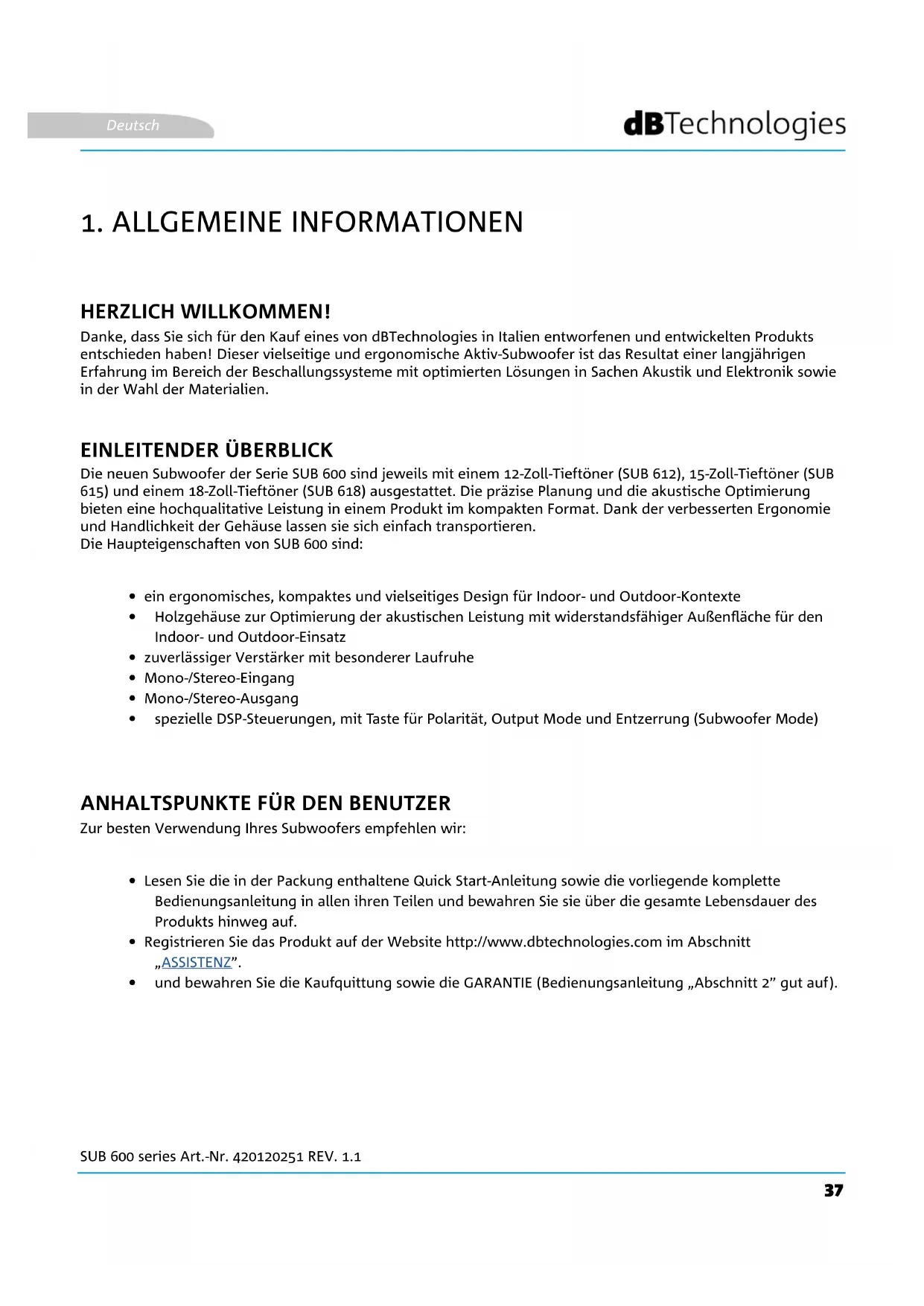

1. ALLGEMEINE INFORMATIONEN

HERZLICH WILLKOMMEN!

Danke, dass Sie sich für den Kauf eines von dBTechnologies in Italien entworfenen und entwickelten Produkte entschieden haben! Dieser vielseitige und ergonomische Aktiv-Subwoofer ist das Resultat einer langjährigen Erfahrung im Bereich der Beschallungssysteme mit optimierten Lösungen in Sachen Akustik und Elektronik sowie in der Wahl der Materialien.

EINLEITENDERÜBERBLICK

Die neuen Subwoofer der Serie SUB 600 sind jeweils mit einem 12-Zoll-Tiefttner (SUB 612), 15-Zoll-Tiefttner (SUB 615) und einem 18-Zoll-Tiefttner (SUB 618) ausgestattet. Die prazise Planung und die akustische Optimierungieten eine hochqualitative Leistung in einem Produkt im kompakten Format. Dank der verbesserten Ergonomie und Handlichkeit der Gehäuseleen sie sich einfach transportieren.

Die Haupteigenschaften von SUB 600 sind:

• ein ergonomisches, kompaktes und vielseitiges Design für Indoor- und Outdoor-Kontexte
• Holzgehäuse zur Optimierung der akustischen Leistung mit wichtstandsfähiger Außenfläche für den Indoor- und Outdoor-Einsatz
• zuverlüssiger Veränder mit besonderer Laufruhe
  Mono-/Stereo-Eingang
  Mono-/Stereo-Ausgang
  spezielle DSP-Steuerrungen, mit Taste für Polarität, Output Mode und Entzerrung (Subwoofer Mode)

ANHALTSPUNKTE FÜR DEN BENUTZER

Zur besten Verwendung Ihres Subwooferers empfehlen wir:

• Lesen Sie die in der Packung enthaltene Quick Start-Anleitung sowie die vorliegende komplette Bedienungsanleitung in allen ihren Teilen und bewahren Sie sie über die gesamte Lebensdauer des Produkts hinweg auf.
• Registrieren Sie das Produkt auf der Website http://www.dbtechnologies.com im Abschnitt „ASSISTENZ".
  und bewahren Sie die Kaufquittung sowie die GARANTIE (Bedienungsanleitung „Abschnitt 2" gut auf).

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN

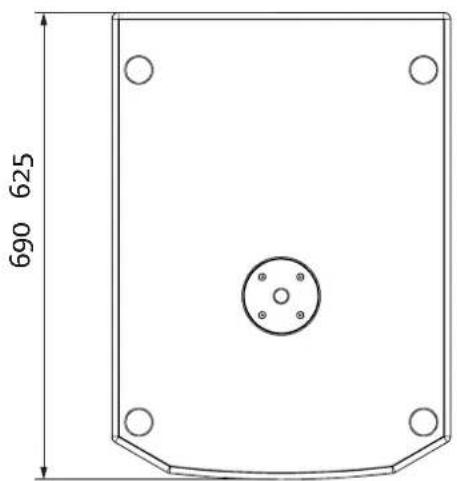

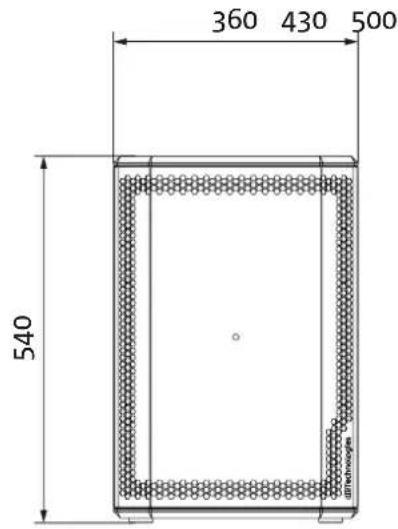

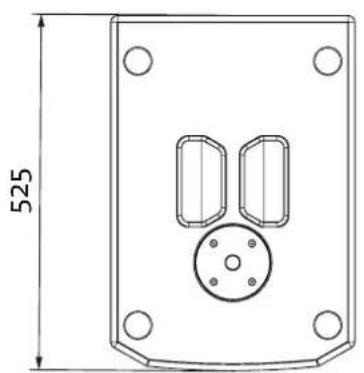

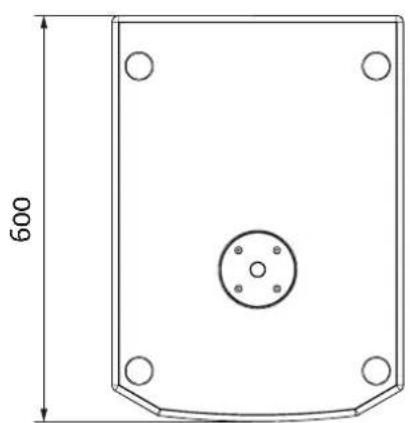

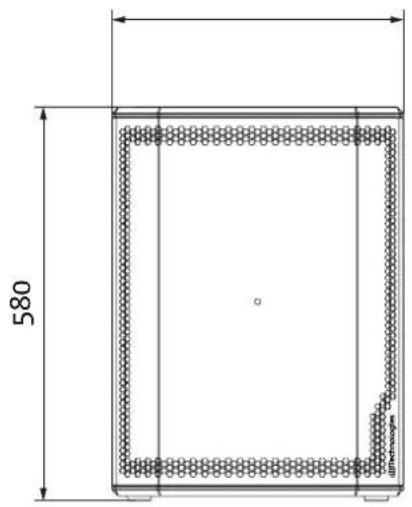

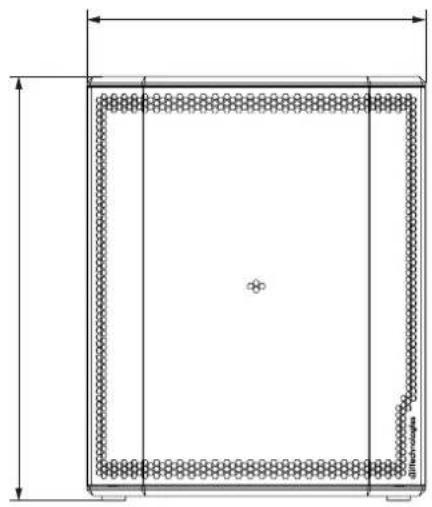

ABMESSAGEGEN

Die Abmessungen des SUB 600 sind:

SUB 612: 360× 540× 525 (mm)
SUB 615: 430× 580× 600(mm)
SUB 618: 500× 625× 690 (mm)

SUB 600 series Art.-Nr. 420120251 REV. 1.1

EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBEREICHS

Der digitale Custom-Veränder der Klasse D, SMPS, ist das Herzstück der Modelle SUB 600.

Das System weist eine besondere Laufruhe auf und wird von einem dedizierten DSP gesteuert, der verschiedene Parameter verwaltet.

Die Schallverständungsleistung beträgt 600 W RMS.

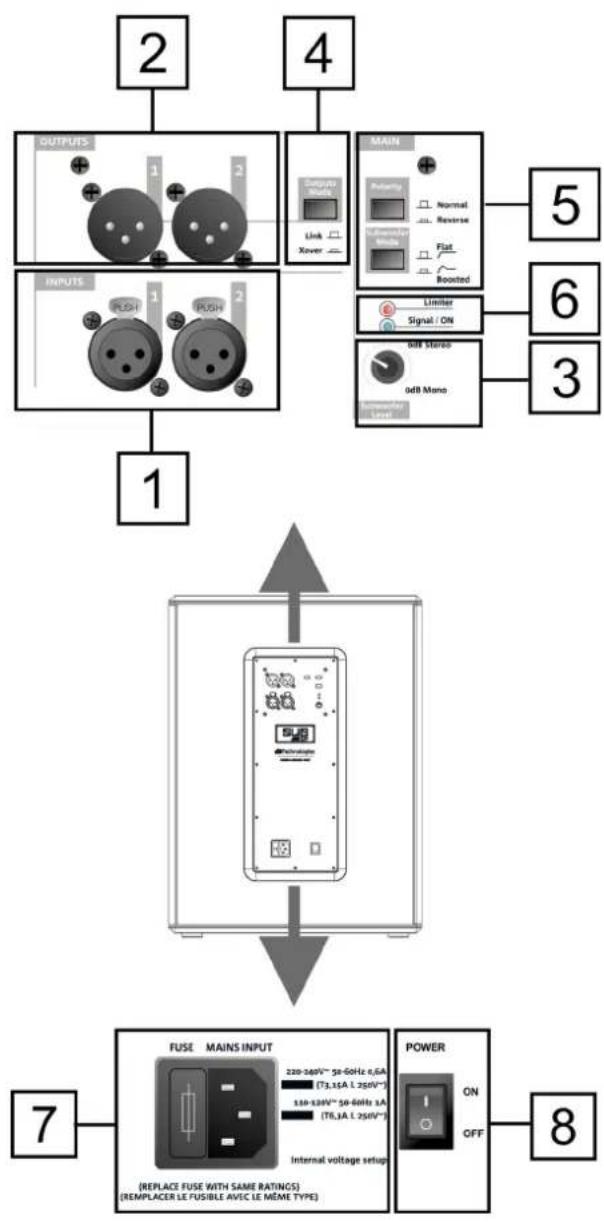

Das Panel des Verständskers verfügt über:

Eingang, Ausgang und Steuerbereich
- Versorgungsbereich

ACHTUNG!

Versuchen Sie nicht, den Veränder zu öffnen.
- Wenn sich das Modul übermög erwartet, reduziert sich allmählich die Lautstärke, bis das Modul thermisch wieder stabilisiert ist. Der Pegel wird automatisch wiederhergestellt, wenn die normale Betriebstemperatur erreicht wurde.
- Bei Funktionstörungen(sofort den Strom abschalten,indem Sie das Modul vom Stromnetz trennen, dann wenden Sie sichitte an einen autorisierten Techniker.

ACHTUNG!

• Entfernen Sie niemals das Frontschutzgitter des Produkts. Um bei zufälliger Beschädigung oder einem Austausch des Schutzgitters (beim Kundendienst ausführten zu{lassen) die Gefahr eines Stromschlags zu vermeiden,soon den Strom abschalten.SchlieBen Sie das Netzteil nicht an, wenn das Schutzgitter nicht angebracht ist.

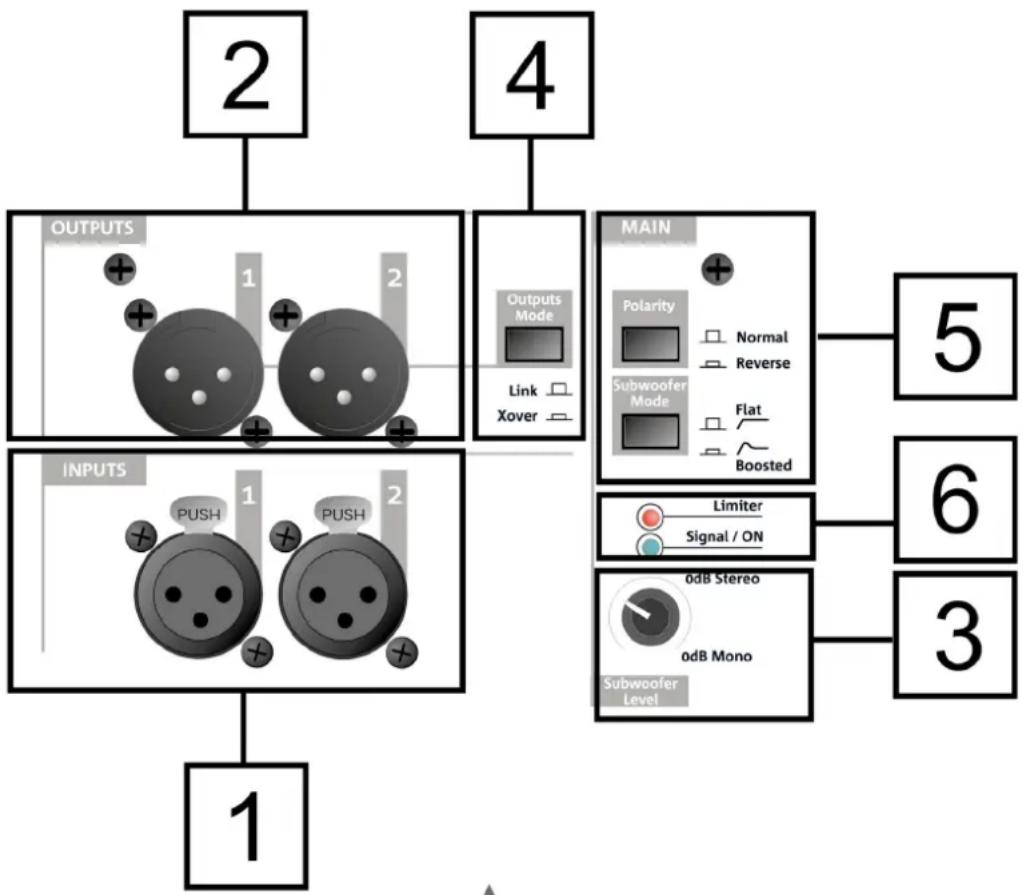

INPUT-, OUTPUT- UND STEUERBEREICH

1. INPUTS

XLR-Stecker der Eingänge (symmetrisch). Konnen für die Mono- und Stereo-Verbindung verwendet werden. Für die Verbindungsdetails, siehe Abschnitt VERBINDUNG DER AUDIO-EINGänge UND RÜCKLAUF.

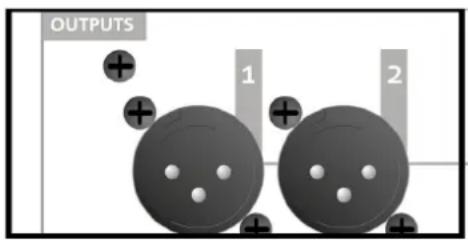

2. OUTPUTS

XLR-Stecker der Ausgabe (symmetrisch). Konnen für die Mono- und Stereo-Verbindung verwendet werden. Für die Verbindungsdetails, siehe Abschnitt VERBINDUNG DER AUDIO-EINGänge UND RÜCKLAUF.

3. Subwoofer Level

Drehregler fur die Ausgangs-Lautstärke.

4. Outputs Mode

Wahlschalter für die Einstellung des Typs des Ausgangssignals (Link/Xover). Wirkt auf das von den Steckern neu ausgegebene Signal OUTPUTS [2].

5. Tasten Polarity und Subwoofer Mode

Tasten für den Eingriff auf die Polarität (Normal oder Reverse) und den Filtertyp des Ausgangs (Flat bzw. ohne Entzerrung, Boosted bzw. mit starker Betonung der niedrigen Frenzen).

Anzeige-LEDs. Die Limiter-LED leuchtet beim Ansprechen des internen Schutzschaltkreises auf. Signal/ON weist auf das Einschalten des Subwoofoers und auf das Vorhandensein eines eingehenden Audiosignals hin.

SUB 600 series Art.-Nr. 420120251 REV. 1.1

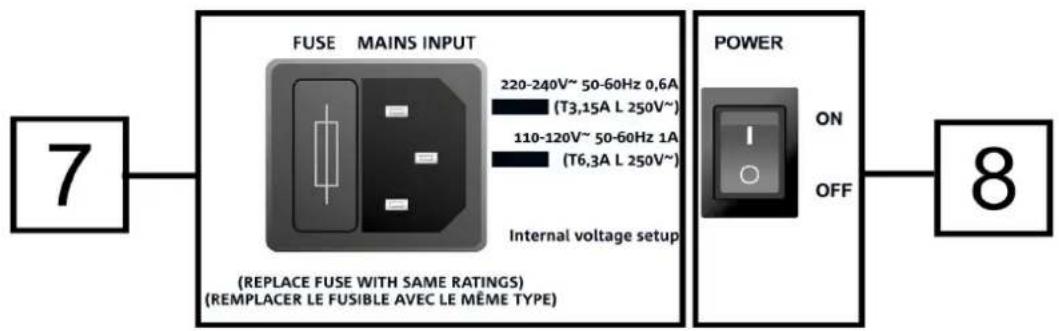

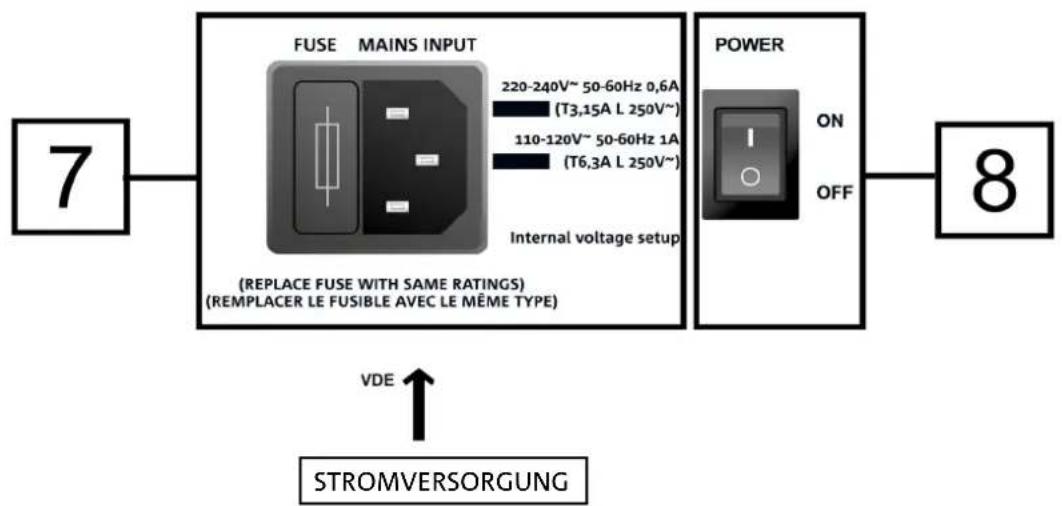

VERSORGUNGSBEREICH

7. MAINS INPUT

Anschluss für den VDE Stecker. Für den Anschluss an das Stromnetz über das im Lieferumfang enthaltene Kabel. Im Bereich FUSE befindet sich die Sicherungsfassung.

8. POWER

Schalter für das Einsatzen (ON) oder das Ausschalten (OFF) des Geräts.

2. ERSTMALIGES EINSCHALTEN

Der Lieferumfang des Subwoofer SUB 600 enthalt:

• Subwoofer 612 oder Subwoofer 615 oder Subwoofer 618
  VDE Anschlusskabel
• Quick Start-Anleitung und Garantieschein

KONFIGURATION UND OPTIMIERUNG

SUB 600 zeichen sich, einzeln verwendet, durch ihre allseitige akustische Abgabe aus. Dieses Verhalten ist weitere markant bei niedrigen Frenzen und resultiert bei Erhöhung der Frenz als weniger definiert.

Um die Verwendung des Subwoofoers für eineige besondere Konfigurationen zu optimieren, steht dem Bediener ein Bedienfeld zur Verfügung:

• Outputs Mode:

• Link (das Signal an den Ausgängen OUTPUTS ist das beim Tieftöner angewendete)

• Xover (das Signal an den Ausgängen OUTPUTS ist mit Übergangsfrequency von 120 Hz für die Weitergabe an Laufsprecher gefiltert, wie zum Beispiel B-HYPE und OPERA)

Polarity:

1. Normal (Normale Polarität des Audiosignals)

2. Reverse (Umgekehrte Polarität, nützliche Option für die Optimierung der Wellenfront durch Umkehrung der Schallwellenphase)

3. Subwoofer Mode:

4. Flat (die Gerauschemission hat keine Entzerrung)

5. Boosted (die Gerauschemission wird bei sehr niedrigen Frenzen hervorgehoben)

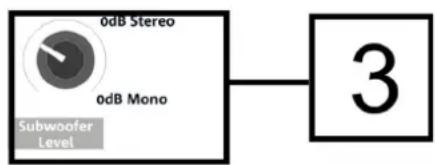

Vor dem Einsatz wird empfohlen, den Pegel-Wahlschalter Subwoofer Level [3] auf 0 dB (Mono oder Stereo, je nach Konfiguration) stellen.

SUB 600 series Art.-Nr. 420120251 REV. 1.1

VERBINDUNG DER AUDIO-EINGänge UND RÜCKLAUF

Auf Grundlage der Mono- oder Stereo-Konfiguration mussen ein oder zwei Kabel (nicht mitgeliefert) am Eingang und am Rücklauf verwendet werden. Es mussen XLR-Stecker verwendet werden.

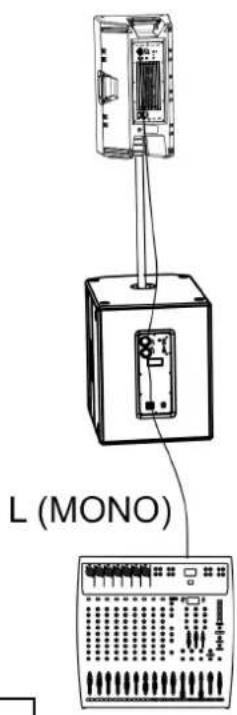

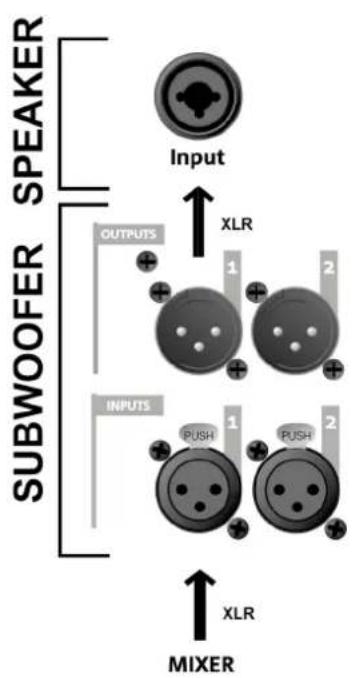

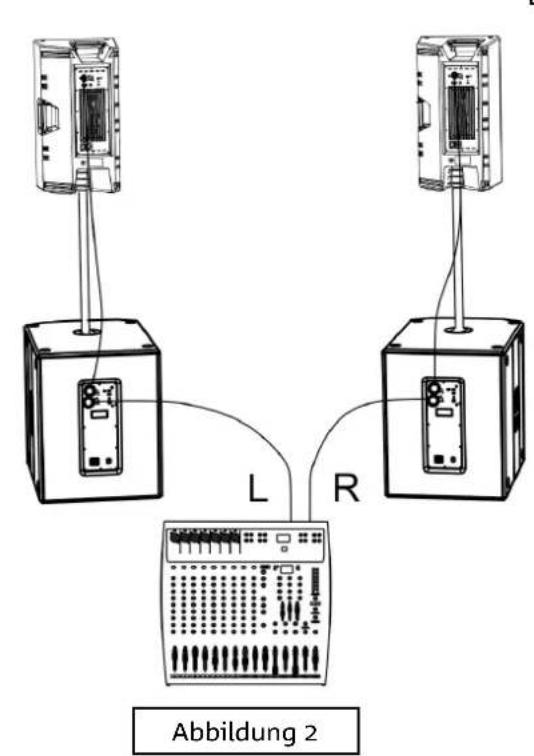

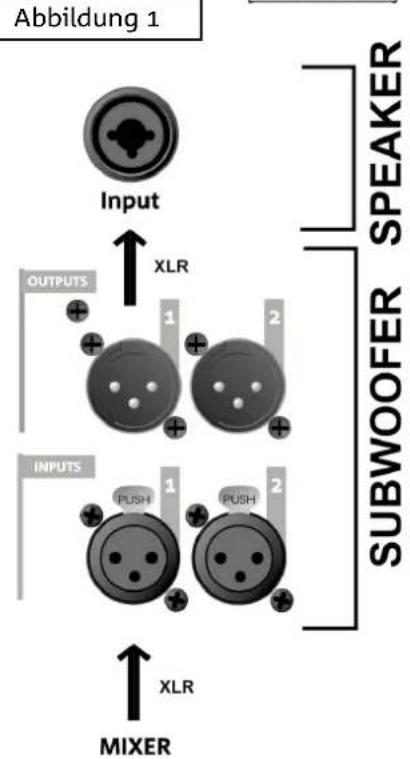

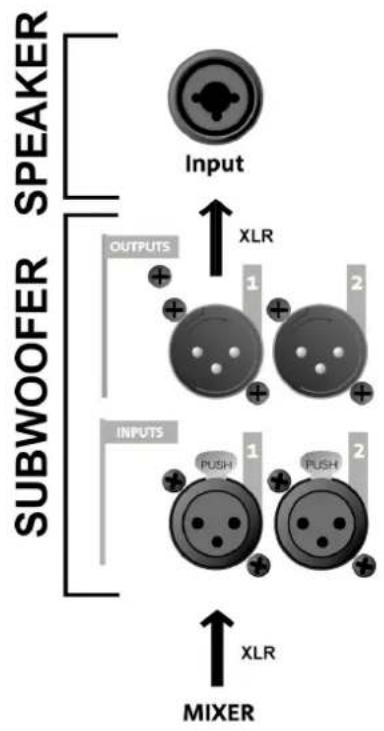

FALL A (MONO-Verbindung) zwischen Subwoofer und Lautsprecher (Beispiele: Abbildung 1, Abbildung 2):

Bei MONO-Verbindung zwischen Subwoofer und Laufsprecher:

1. Den Ausgang des Mischers an den Eingangsstecker INPUTS 1 des Subwoofer's anschlieBen
2. Den Ausgangsstecker OUTPUTS 1 des Subwooferans den Lautsprechereingang schlieben.
3. An jedem Laufsprecher die Art der Eingangsimpedanz am LINE auswahlen.
4. Für jeder Kanal der Konfiguration, OUTPUTS MODE [4] des Subwoofer auf XOVER stellen, um an den Lautsprecher ein Signal mit Übergangsfrequency von 120 Hz weiterzugeben.

SUB 600 series Art.-Nr. 420120251 REV. 1.1

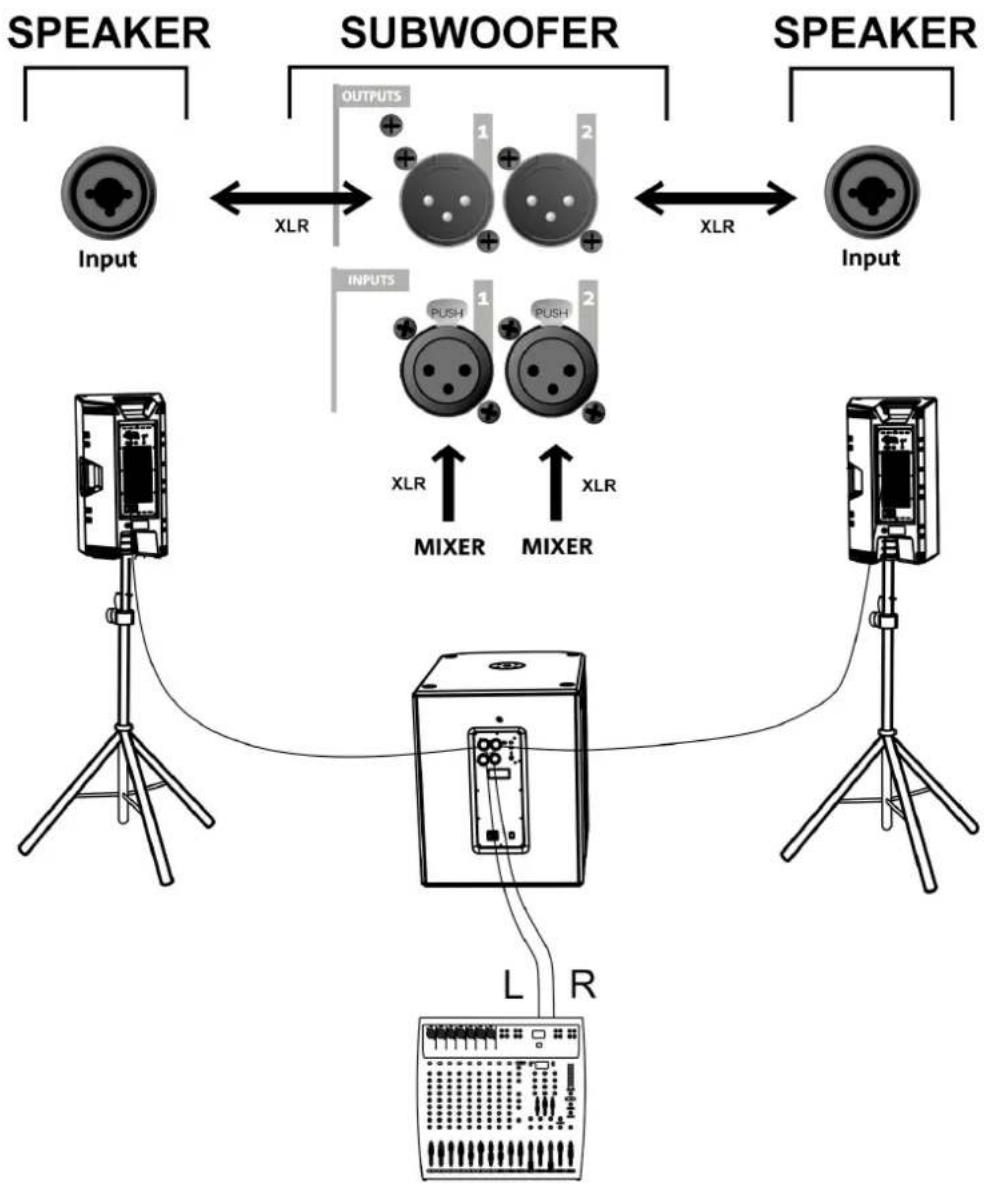

FALL B (STEREO-Verbindung zwischen einem Subwoofer und 2 Laufsprechern, Abbildung 3)

Abbildung 3

1. Die Ausgabe L, R des Mischers jeweils an die INPUTS 1 und 2 des Subwoofer schlieben.
2. Das Signal an die Lautsprecher weitergeben, indem OUTPUTS 1 an den Eingang Input des linken Lautsprechers, OUTPUTS 2 an den Eingang Input des rechten Lautsprechers geschlossen wird.
3. An jedem Laufsprecher die Impedanz auswahlen (Typ „LINE").
4. OUTPUTS MODE [4] des Subwoofoers auf XOVER stellen, um ein Signal mit Übergangsfrequency von 120 Hz an den Lautsprecher weiterzugegeben.

SUB 600 series Art.-Nr. 420120251 REV. 1.1

Balanced

Unbalanced

ANSCHLUSS AN DIE VERSORGUNG

Steen den Stecker des im Lieferumfang enthaltenen Kabels in „MAINS INPUT" [7] ein, um die Stromversorgung des Geräts anzuschreiben. Dann den Stecker in eine Steckdose mit Schutzleiter einstecken. Stellen Sie den Wahlschalter POWER [8] auf „ON".

SUB 600 series Art.-Nr. 420120251 REV. 1.1

3. ANWENDUNGSBEISPIELE

• Andere als die hier dargestelltten Installationen sind nicht zulässig.
• Verwenden Sie die Griffe des Subwoofoers nie um ihn daran aufzuhängen.
• Überprüfen Sie stets, dass er stabil angeordnet ist und dass die Installation keine Gefahrenquelle für Personen, Tiere oder Gegenstände darstellt.

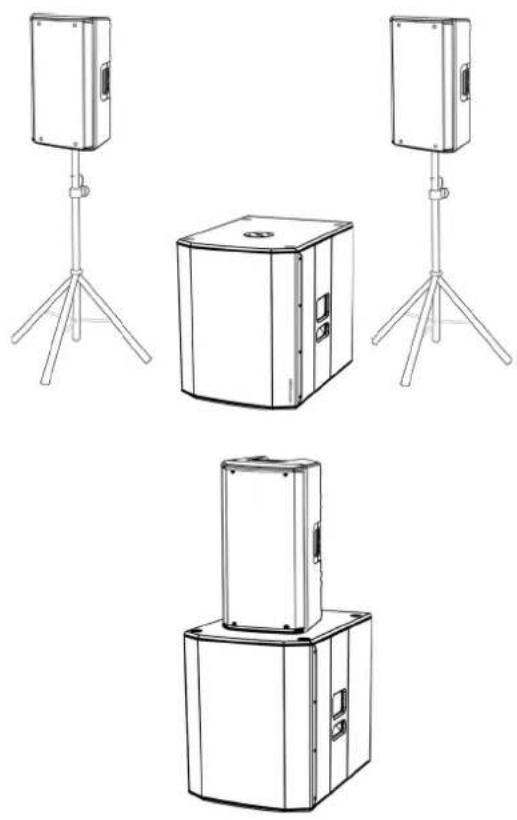

VERWENDUNG AM BODEN

Die SUB 600 können direkt am Boden stehend verwendent werden (siehe darüberstehende Abbildung mit einem Anwendungsbeispel).

VERWENDUNG MIT LAUTSPRECHER IM STACK

Die Verwendung eines Lautsprechers, der direkt auf dem Subwoofer montiert ist, ist bei Einsatz eines Mini-Pfeilers mit einem Durchmesser von 35 mm DS2-S möglich (z.B. Serie: INGENIA, B-HYPE, OPERA).
Bei der Verwendung mit der Serie INGENIA konnen 2 übereinander gestapelte Lautsprecher verwendet werden (spezifisches Zubehör: LP-IG und GSA-IG/GSA-IGA). Insbesondere ist bei übereinander gestapelten 2 INGENIA IG3T oder 2 INGENIA IG4T eine Befestigung mit zusätzlichen Riemen erforderlich, um die Stabilität in sicheren Zustand bei der Installation sicherzustellen.

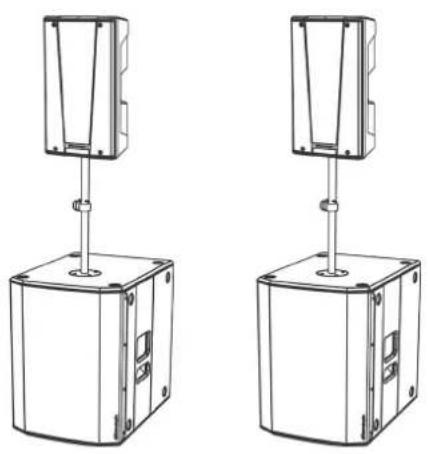

VERWENDUNG AUF EINEM SUBWOOFER MIT TELESKOPPFOSTEN

Es kann nur ein Laufsprecher verwendet werden, der auf einem Pfosten mit einem Durchmesser von 35 mm montiert ist (z.B. Serie: OPERA, B-HYPE). Das Bezugszubehrönteil ist das DS-2 (Teleskoppfosten). Die maximal zulässige Höhe zwischen dem Sockel des Laufsprechers und dem Boden beträgt 165 cm, außer im besonderen Fall von B-HYPE 15 und OPERA 15, wo die maximal zulässige Höhe 120 cm beträgt.

SUB 600 series Art.-Nr. 420120251 REV. 1.1

4. ZUBEHÖR

Zur Ergänzung der Serie sind optional folgende Zubehörteile vorgesehen:

Schutzabdeckungen

Erfahren Sie mehr über das neueCompatible Zubehör auf: www.dbtechnologies.com

5. PROBLEMABHILFE

Der Subwoofer lasst sich nicht einschalten:

1. Überprüfen Sie das Vorhandensein der korrekten, der Anlage vorgeschalteten Versorgung.
2. Überprüfen Sie, dass das Anschlusskabel mit VDE Stecker korrekt eingesteckt ist.

Der Subwoofer lassst sich einschalten, gibt jeder keine Tone ab:

1. Überprüfen Sie, dass die Verbindung am Eingang des Audiosignals korrekt erfolgt ist.
2. Überprüfen Sie, dass die verwendeten Kabel nicht beschädigt sind.
3. Überprüfen Sie, dass der Mixer oder die Audioquelle eingeschaltet sind und das Vorhandensein des Ausgangssignals deutlich angezeigt wird.
4. Überprüfen Sie den allgemeinen Pegel über die Steuerung „Subwoofer Level".

Der Laufsprecher gibt einen unangemessenen Klang ab:

1. Überprüfen Sie, dass die verwendeten Kabel keine Beschädigungen aufweisen. Soltte dies der Fall sein, müssen sie ersetzt werden (ein beschädigtes Kabel kann zum Signalverlust oder dessen Verfältschung führen).
2. Prufen, dass die Wahleinstellungen von Outputs Mode, Polarity, Subwoofer Mode in Bezug auf die gewählte Konfiguration richtig eingestellt sind.

6. TECHNISCHE DATEN

ALLGEMEINE DATEN

Typ:	Aktiv-Subwoofer

AKUSTIK-DATEN

Frequenzgang [-10dB]:	46 - 123 Hz (SUB 612) / 42 - 124 Hz (SUB 615) / 35 -130 Hz (SUB 618)
Maximaler Schalldruckpegel (1m):	129 dB (SUB 612) / 131 dB (SUB 615) / 133 dB (SUB 618)
LF:	12 Zoll (SUB 612) / 15 Zoll (SUB 615) / 18 Zoll (SUB 618)
LF Schwingspule:	2.5"
Übergangsfrequency:	120 Hz

VERSTÄRKER

Typ:	AMP SMPS
Verständigungsklasse	Klausse D
Stromversorgung	1 x VDE
Verständigungslistung RMS:	600 W

PROZESSOR

Internet Controller:	DSP 28/56 bit
Limiter (Begrenzer):	Peak, RMS, Thermoschalter

BENUTZEROBERFLÄCHE

Bedienelemente:

Subwoofer level, Outputs Mode, Polarity, Subwoofer Mode

EINGänge UND AUSGänge

Eingänge:	2 x XLR Balanced Inputs
Ausgänge:	2x XLR Balanced Outputs

STROMSPEZIFKATIONEN (ABSORPTION / INSTALLATION)

Absorption bei 1/8 der durchschnittliche Betriebsleistung (*):	0,9 A (220-240 V~) - 1,6 A (110-120 V~)
Absorption bei 1/3 der Maximalen Betriebsleistung (**):	1.7 A (220-240 V~) - 2.8 A (110-120 V~)
Absorption bei eingeschaltetem Laufsprecher ohne Signal (Leerlauf):	16 W
Einschaltstrom:	17.9 A

• HINWEIS FÜR DEN INSTALLATEUR: Die Werte beziehen sich auf 1/8 der Leistung im mittleren Betriebszustand (Musikprogramm mit seitenem oder ohne Clipping). Es wird für jeder Art von Konfiguration empfohlen, diese als Mindestgroßen zu betrachten.
  ** HINWEIS FÜR DEN INSTALLATEUR: Die Werte beziehen sich auf 1/3 der Leistung im schweren Betriebszustand (Musikprogramm mit häufigem Clipping und Ansprechen des Limiters). Bei professionellen Installationen und Touren empfeht es sich, nach diesen Werten zu dimensionieren.

SUB 600 series Art.-Nr. 420120251 REV. 1.1

ABMESSAGEGEN

Material:	Mehrschichtholz (mit schwarzer Schutzlackierung)
Gitter:	CNC-Verarbeitung
Griffe:	2, seitliche
Montage auf Pfosten:	Ja, 36 mm (Auslegung: M20)
Breite:	360 mm (SUB 612) / 430 mm (SUB 615) 500 mm (SUB 618)
Höhe:	540 mm (SUB 612) / 580 mm (SUB 615) 625 mm (SUB 618)
Tiefe:	525 mm (SUB 612) / 600 mm (SUB 615) 690 mm (SUB 618)
Gewicht:	19.8 kg (SUB 612) / 25,5 kg (SUB 615) 31,1 kg (SUB 618)

Die Eigenschaften, die Spezifikationen sowie das Erscheinungsbild der Produkte können ohne vorherige Ankündigung geändert werden. dBTechnologies gehalt sich das Recht vor, Änderungen und Verbesserungen am Design oder den Ausführungen vornehmen zu konnen, ohne die Verpflichtung einzugehen, zuvor hergestellte Produkte ändern oder verbessern zu müssen.
