MANUAL DE USUARIO SUB 612 DB Technologies
MANUAL DEL USUARIO - Seccion 1
Las advertencias del presente manual se deben tener en cuenta conjuntamente con las del "Manual del usuario" - Seccion 2".
EMI CLASSIFICATION
REFERENCIAS PARA EL USUARIO 69
CHARACTERISTICAS MECANICAS Y DEL SONIDO 70
DIMENSIONES 70
CHARACTERISTICAS DE LA SECCION DE AMPLIFICACION Y CONTROL 71
SECCION DE ENTRADAS, SALIDAS Y CONTROL 72
6. ESPECIFICACIONES TECNICAS 81
GENERAL 81
DATOS ACUSTICOS 81
AMPLIFICADOR 81
PROCESADOR 82
INTERFAZ USUARIO 82
ENTRADAS Y SALIDAS 82
ESPECIFICACIONES DE ALIMENTACION (ABSORCION / INSTALLACION) 82
DIMENSIONES 83
1. INFORMACION GENERAL
;BIENVENIDOS!
jGracias por adquirir este produit diseado y desarrollado en Italia por dBTechnologies! Este subwoofer activo, versatil y ergonomico, es el resultado de una larga experiencia en el ambito de la megafonia, con el uso de SOLUTIONES optimizadas en关键时刻 de sonido y electrónica, adelmas de una atenta elección de los materiales.
INTRODUICION
Los nuevos subwooferes de la série SUB 600 están equipados con un woofer de 12'' (SUB 612), 15'' (SUB 615) y un woofer de 18'' (SUB 618) respectivamente. El Diseño precise y la optimización acústica permiten prestaciones de alta calidad en un producto de dimensiones reduidas. La elevada ergonomía y manejaridad de los gabinetes permiten su fácil transporte.
Las caracteristicas principales de SUB 600 son:
- un proyecto ergonífico, compacto y versátil, paracontextos interiores y para el aire libre
- gabinete de madera para optimizar las prestaciones acústicas, con superficie externa resistente para uso interior y al aire libre
- amplificador digital fiable y silencioso
- entrada mono/estéreo
- salute mono/estéreo
- controls del DSPpecificos, con pulsador de Polaridad, Output Mode, y ecualizacion (Subwoofer Mode)
REFERENCIAS PARA EL USUARIO
Para aprovechar al maximo el subwoofer recomendamos:
- leer la guía de consulta<rápida suministrada con el producto y todas las secciones de este manual de uso, y guardarla durante toda la vidautil del producto.
- registrar el producto en la páginaweb http://www.dbtechnologies.com en la sección "SOPORTE TECNICO".
- guardar prueba de compray GARANTIA (Manual de uso "sección 2").
CHARACTERISTICAS MECANICAS Y DEL SONIDO

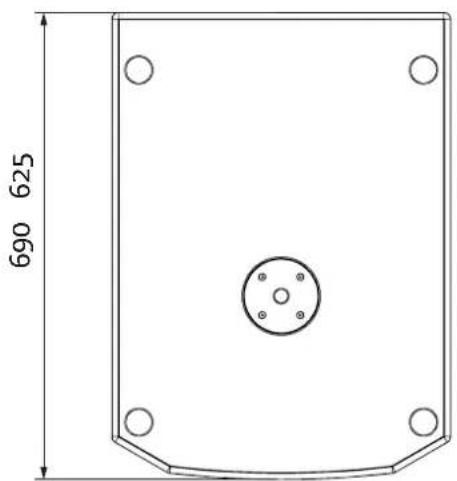

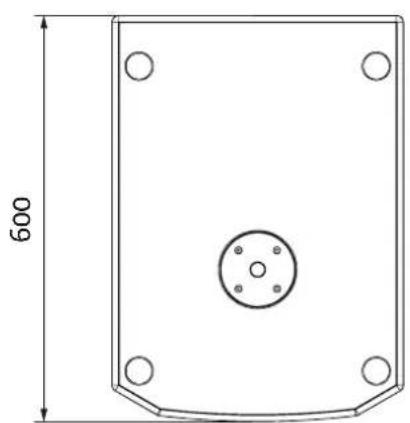

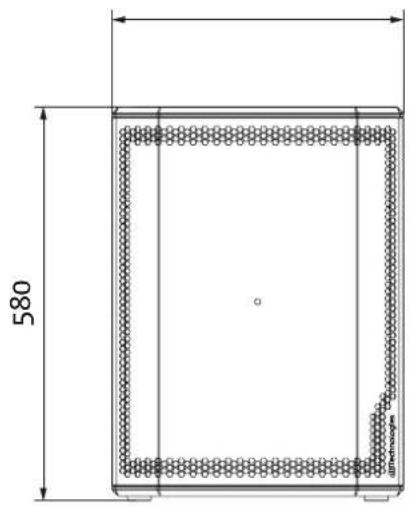

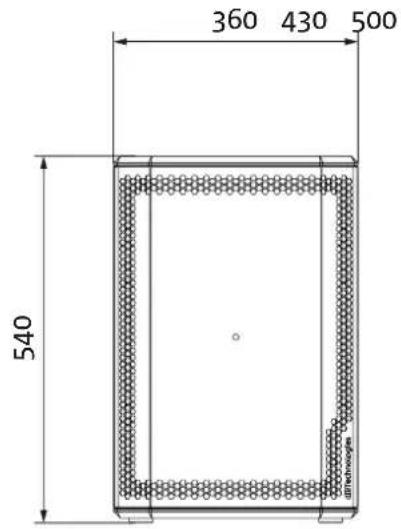

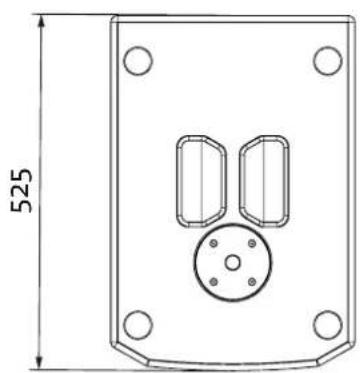

DIMENSIONES
Las dimensiones del SUB 600 son:
SUB 612: 360× 540× 525 (mm)
SUB 615: 430× 580× 600 (mm)
SUB 618:500 x 625 x 690 (mm)






El amplificador custom digital de classe D, SMPS, es el corazón de los SUB 600.
El Sistema es silencioso y su control se basa en un DSP-esqueico que controla variedes parámetros.
La potencia de amplificacion sonora es de 600 W RMS.
El panel del amplificador cuenta con:
- Sección de Entradas, Salidas y Control
- Sección de Alimentación

JATENCION!
- No intentarAbrir el amplificador de ninguna manera.
- En caso de sobrecalentimiento excessivo, el volumen del sonido se reduce gradualmente hasta lograr la estabilitacionTERMICA del modulo. El nivel se restablece automatistically cuando alcanza la correcta temperatura de funciona bajo.
- En caso de mal funciona, interruprir inmediamente la alimentacion, desconectando el modulo de la red; bajo, contactar con un technician autorizzato.
JATENCION!
- Nunca quitar la rejilla frontal de proteccion del producto. Parapreventer el peligro de descargaelectrica, en caso de daño accidental o sustitución de la rejilla de proteccion (se debe efectuar en el service de asistencia),desconectar inmediamente la fuente de alimentacion.No conectar nunca la fuente de alimentacion de la red eletrica cuando la rejilla no se enquirytre colocada.

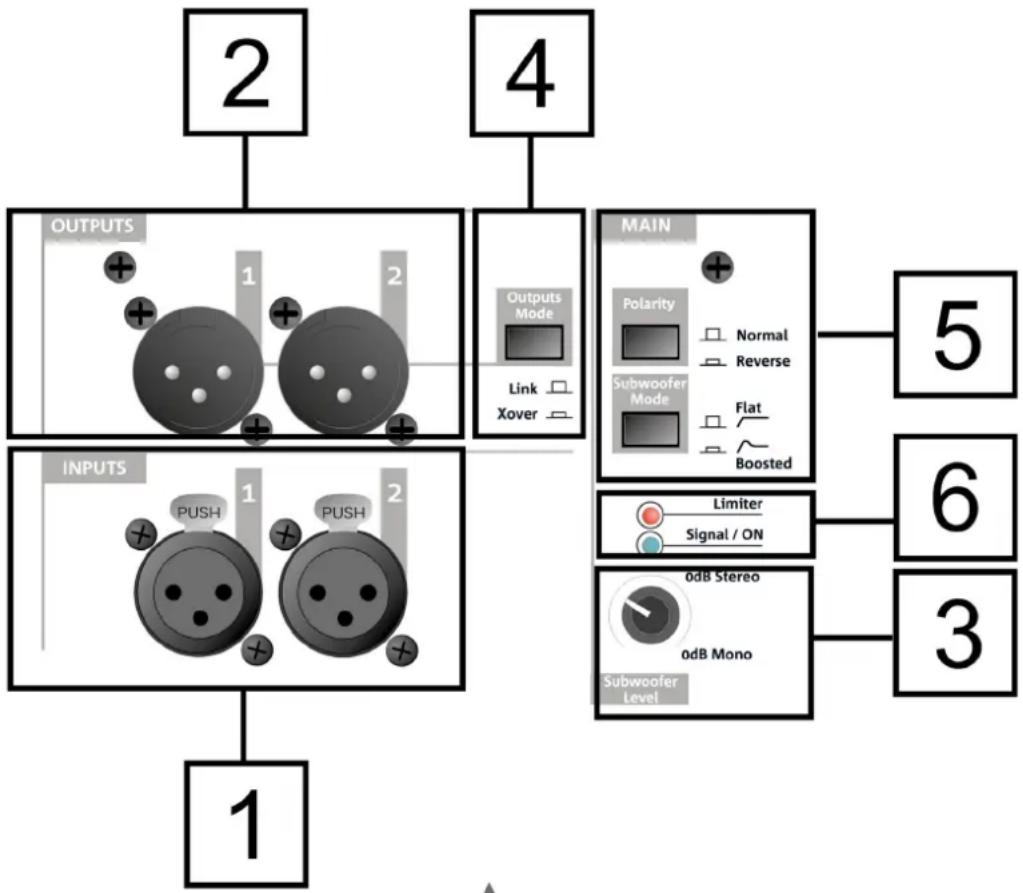

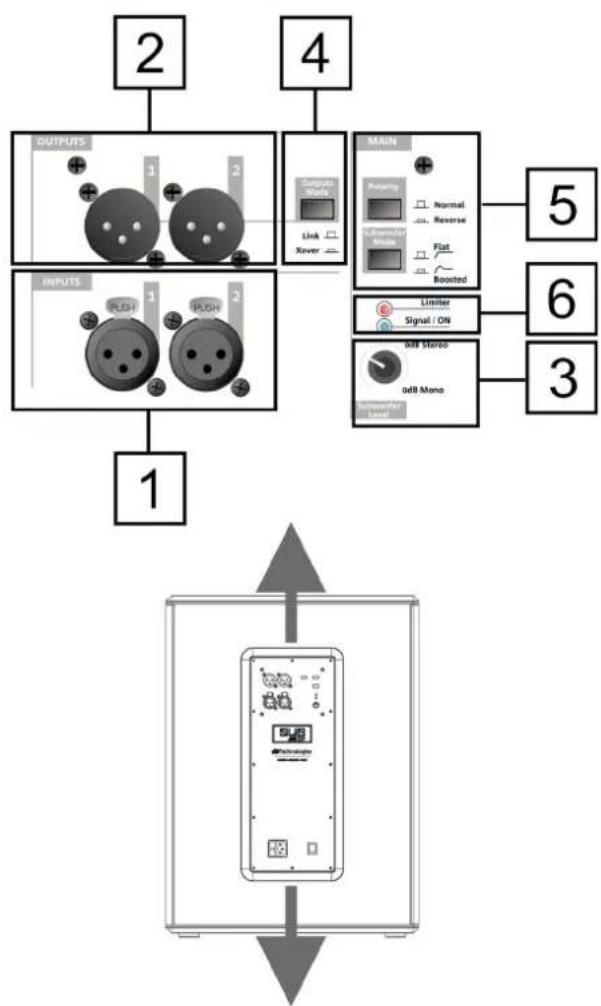

SECCION DE ENTRADAS, SALIDAS Y CONTROL

1. ENTRADAS
Conectores de las entradas, de tipo XLR (balanceados). Se pueda usar para la connexion mono o estereo. Para los detailles de connexion, ver la sección CONEXION DE LAS ENTRADAS Y TRANSMISION AUDIO.

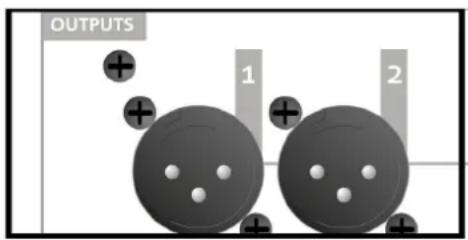

2. OUTPUTS
Conectores de las salidas, de tipo XLR (balanceados). Se pueda usar para la connexion mono o estéreo. Para los detailles de connexion, ver la sección CONEXión DE LAS ENTRADAS Y TRANSMISION AUDIO.
3. Subwoofer Level
Rotary de regulación del nivel de audio de salute.
4. Outputs Mode
Selector que permite programar el tipo de senal de salute (Link/Xover). Actua en la senal lanzada por los connectores OUTPUTS [2].
5. Pulsadores Polarity y Subwoofer Mode
Pulsadores que permiten intervenir en la Polaridad (Normal o Reverse) y en el tipo de filtrado de la calidad (Flat, es decide sin ecualización, Boosted, es decide con mayor enfasis en las bajas Frequencias).
Led de senalization. El led Limiter se enciende en caso de que intervenga el circuito de proteccion interna, Signal/ON detecta el encendido del subwoofer y la presencia de senal audio de entrada.
SUB 600 series Cód. 420120251 REV. 1.1

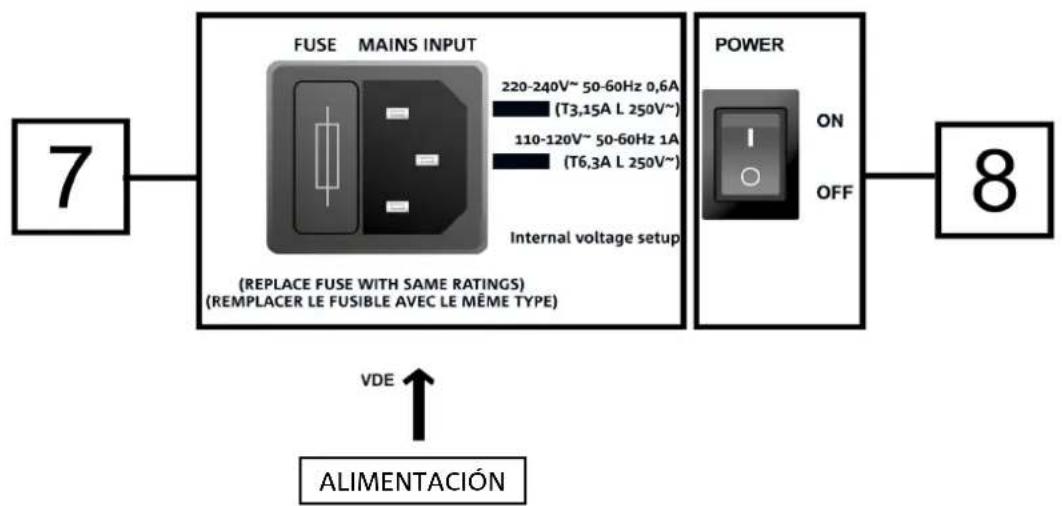

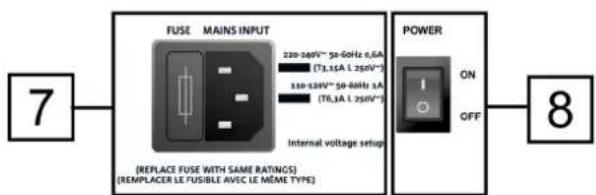

Entrada para conductor VDE. Para la connexion a la red electrica de linea con el cable suministrado. En la seccion FUSIBLE se encuentra el alojamento del fusible de proteccion.
8. POWER
Interruptor para encender (ON) o apagar (OFF) el dispositivo.
2. PRIMER ENCENDIDO
El embalaje del subwoofer SUB 600 contiene:
- subwoofer 612 o subwoofer 615 o subwoofer 618
- cable de alimentación VDE
- guía de consulta<rápida ydocumentaciónde la garantía en papel
CONFIGURACION Y OPTIMIZATION
SUB 600, usados individualmente, se caracterizaran por la emisión acústica omnidireccional. Este comportamento es másaccentuado en las Frequencias más bajas, es menos definido cuando augmente la Frequencia.
Para optimizar el uso del subwoofer para todas作為 configuraciones, el usuario tiene a disposicion en el panel de control:


-
Outputs Mode:
-
Link (la seals presente en las calidas OUTPUTS es la aplicada al woofer)
- Xover (la)."al presente en las salidas OUTPUTS es filtrada con frequencia de crossover de 120Hz para la transmision de altavoces, como por exemple B-HYPE y OPERA)
Polarity:
- Normal (Polaridad normal de la senal audio)
-
Reverse (Polaridad invertida,opping necessitiesa para optimizar el frente de onda invirtiendo la fase de la onda acustica)
-
Subwoofer Mode:
-
Flat (la emisión sonora no tiene ecualización)
- Boosted (la emisión sonora está enfatizada por las Frequencias más bajas)

Antes del encendido, se recomienda posicionar el selector de nivel Subwoofer Level [3] en 0 dB (Mono o Estereo, según la configuración).

En base a la elección de configuración mono o estéreo, esnecessary el uso de uno o dos cables (no suministrados) de entrada y de transmisión. Los connectores deben ser de tipo XLR.

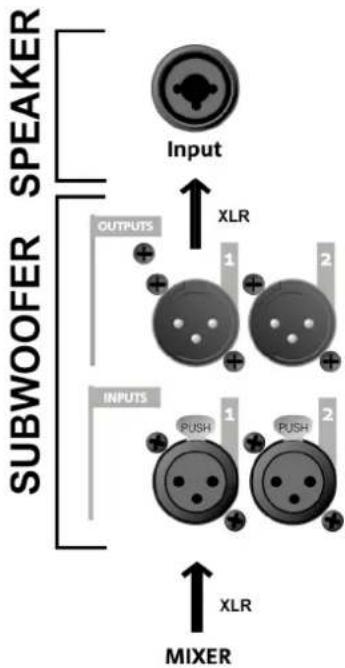

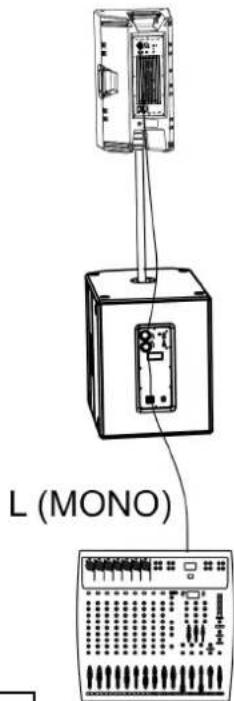

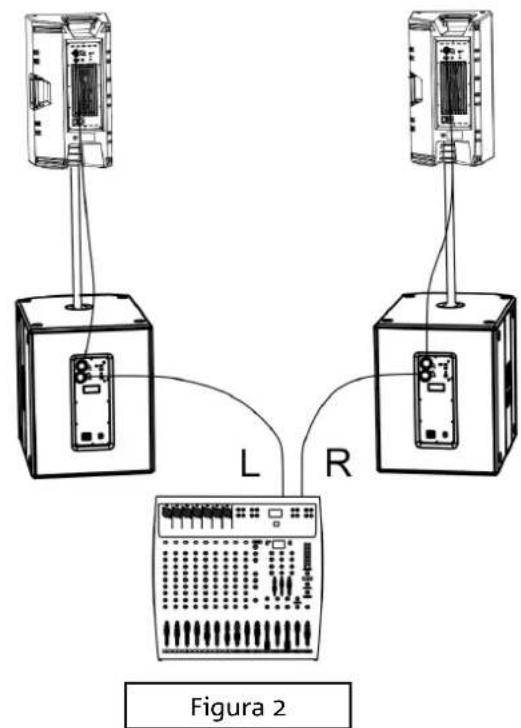

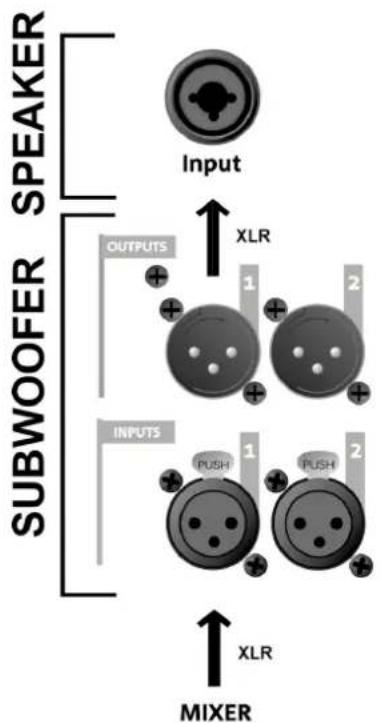

CASO A (conexión MONO) entre subwoofer y altavoces (ejemplos indicados: figura 1, figura 2):
En caso de connexion MONO entre subwoofer y altavoces:
- Conectar la salute del Mixer al conector de entrada INPUTS 1 del subwoofer
- Conectar el conector de salute OUTPUTS 1 del subwoofer a la entrada del altovoz.
- SeLECTIONAR en cada altovoz el tipo de impedancia de entrada en LINE.
- Para cada canal de la configuración, posiciones OUTPUTS MODE [4] del subwoofer en XOVER, para transmitir al altovoz una señal con Frequencia de crossover de 120 Hz.


Figura 1

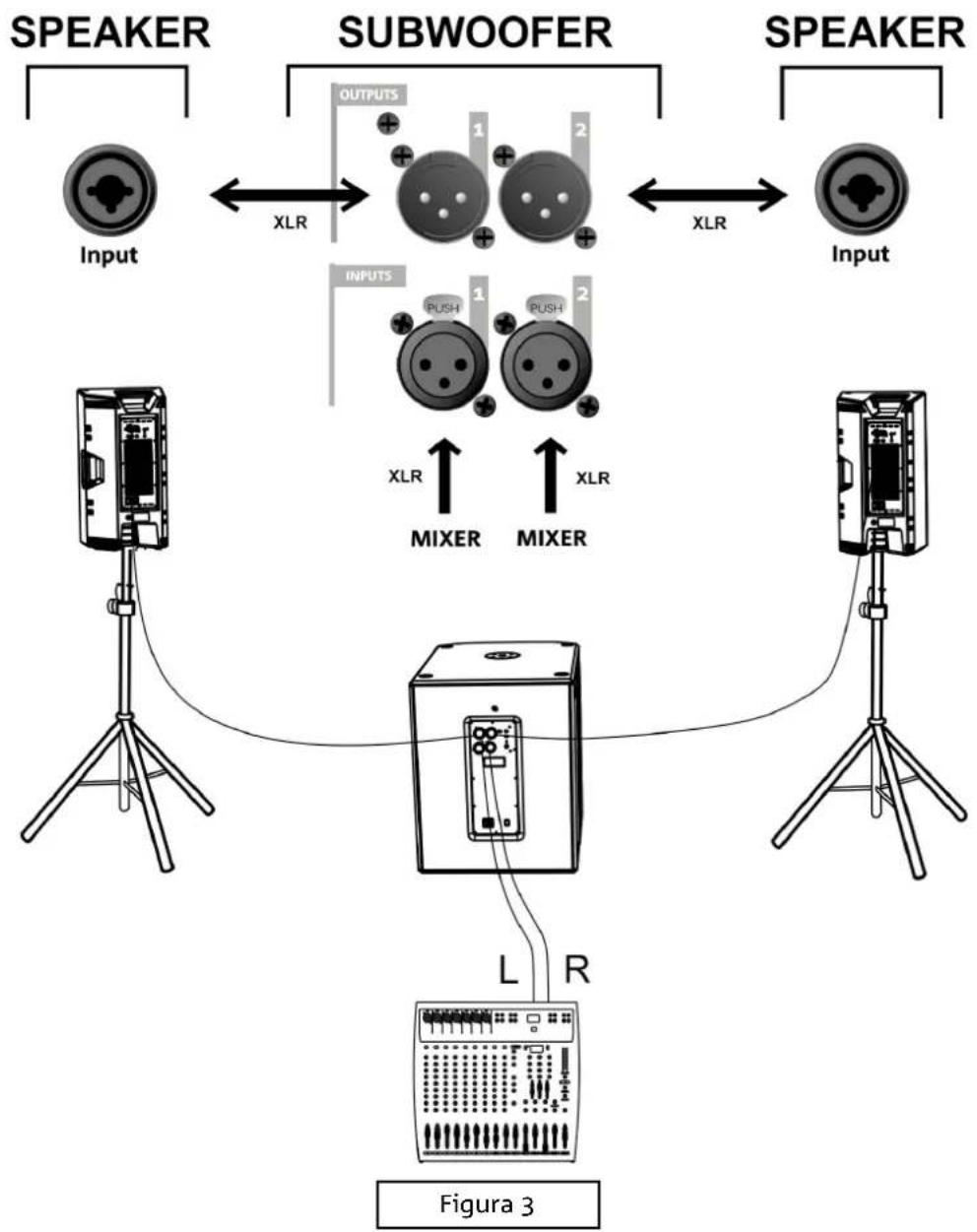

CASO B (conexión ESTÉREO entre un subwoofer y 2 altavoces, figura 3)

- Conectar las calidas L, R del mixer a las INPUTS 1 y 2 del subwoofer, respectivamente.
- Transmitir la seals a los altavoces, conectando OUTPUTS 1 a la entrada Input del altovoz izquierdo, OUTPUTS 2 a la entrada Input del altovoz decrecho.
- SeLECTIONAR la impedancia en cada altovoz (como "LINE").
- Positionar OUTPUTS MODE [4] del subwoofer en XOVER, para Transmitir al altovoz una senal con frequencia de crossover de 120 Hz.
CONEXión DE LA ALIMENTACION
Para la connexion de la alimentacion del dispositivo, introducir el conector del cable suministrado en "MAINS INPUT" [7]. Luego, introducir la clavija en un enchufe con conductor de tierra. Colocar el selector POWER [8] en "ON".

- No se admiten temas de instalación differsente de los ilustrados aquí.
- No usar en ningún caso las asas del altovoz para colgarlo
- Comprobar siempre que el posicionamento sea estable y que la instalacion no representa una fuente de peligro para personas, animales o cosas.

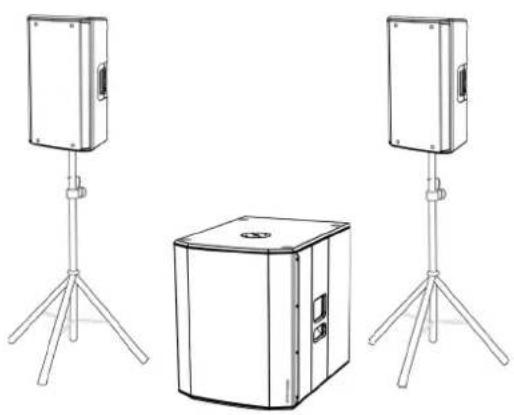

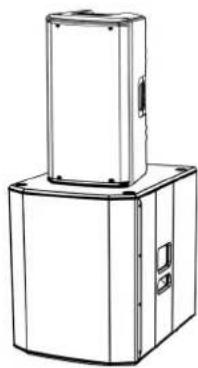

USO EN EL SUELO
Es possible el uso de los SUB 600 directamente en el sueño (ver la ilustración",[siguiante con un exemple de uso.])

Es posible el uso de un altavoz montado directamente sobre el subwoofer mediante el mini-soporte de 35mm diametro DS2-S (por ej. serie: INGENIA, B-HYPE, OPERA). Al ser utilizado con la série INGENIA es posible el uso de 2 altavoces superpuestos (accerosios especialicos: LP-IG y GSA-IG/ GSA-IGA). En particular, en el caso de 2 INGENIA IG3T o de 2 INGENIA IG4T superpuestos, esnecessary efectuar una fijacion con correas adiconiales para garantizar la estabildad de la instalacion en conditiones seguras.

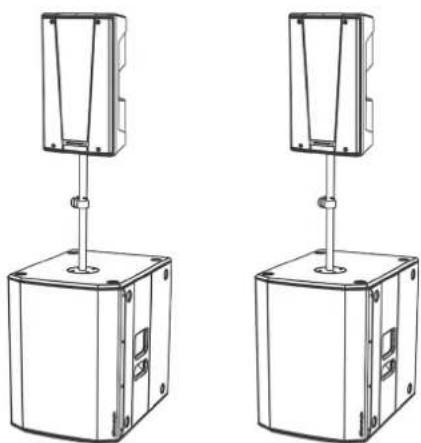

USO EN SUBWOOFER CON SOPORTE TELESCOPICO
Es possible usar un solo altovoz montado en un soporte de 35 mm de diametro (por ej. série: OPERA, B-HYPE). El accesorio de referencia es DS-2 (soporte telescópico). La alta maxima admitida entre la base del altovoz y el suejo es de 165 cm, excepto en el caso espécífico de B-HYPE 15 y OPERA 15, donde la alta maxima admitida es 120 cm.

Para completar la série, está disponible como.optionales los siguientes accesos:
Cobertura de proteccion
Controlar los新模式 compatibles en: www.dbtechnologies.com
5. RESOLUCION DE PROBLEMAS
El subwoofer no se enciende:
- Comprobar la presencia correcta de la alimentacion general del systema.
- Comprobar que el cable de alimentacion con conductor VDE este connectado correctamente.
El subwoofer se enciende, pero no emite sonidos:
- Comprobar que la connexion de entrada de la seals de audio se haya efectuado correctamente.
- Comprobar que los cables realizados no estén danados.
- Comprobar que el mixer o la fuente de audio esté encendida y muestre claramente la presencia de una seals del salida.
- Controlar el nivel general mediate el control "Subwoofer Level".
El difusor emite un sonido no adecuado:
- Comprobar que los cables realizados no estén danados, y sustituiros si esnecessary (un cable daado.
puede causar una perdida o alteracion de la senal). - Comprobar que la programacion de seleccion de Outputs Mode, Polarity, Subwoofer Mode este programada correctamente con respecto a la configuracion selectionada.
6. ESPECIFICACIONES TECNICAS
GENERAL
| Tipo: | Subwoofer activo |
DATOS ACUSTICOS
| Respuesta en Frequencia [-10dB]: | 46 - 123 Hz (SUB 612) / 42 - 124 Hz (SUB 615) / 35 -130 Hz (SUB 618) |
| Máx. SPL (1m): | 129 dB (SUB 612) / 131 dB (SUB 615) / 133 dB (SUB 618) |
| LF: | 12" (SUB 612) / 15" (SUB 615) / 18" (SUB 618) |
| Bobina de voz LF: | 2.5" |
| Frecuencia de crossover: | 120 Hz |
AMPLIFICADOR
| Tipo: | AMP SMPS |
| Clase de amplificación | Clase D |
| Alimentación | 1 x VDE |
| Potencia de amplificación RMS: | 600 W |
| Regulador interior: | DSP 28/56 bits |
| Limitador: | Peak, RMS, Térmico |
INTERFAZ USUARIO
ESPECIFICACIONES DE ALIMENTACION (ABSORCION / INSTALLACION)
| Absorcción a 1/8 de la potencia en conditiones medias de uso (*):: | 0.9 A (220-240V~) - 1.6 A (110-120V~) |
| Absorcción a 1/3 de la potencia en conditiones的最大as de uso (**) | 1.7 A (220-240V~) - 2.8 A (110-120V~) |
| Absorcción con altavoz encendido en ausencia de signaled (idle): | 16 W |
| Corriente de inrush: | 17.9 A |
* NOTA PARA EL INSTALADOR: Valores que se refieren a 1/8 de la potencia, en conditiones medias de functiOnamento (programa musical con clipping raro o ausente). Para该如何 tipo de configuracion, se recomienda considerar los values minimums de dimensionamento.
** NOTA PARA EL INSTALADOR: Valores que se refieren a 1/3 de la potencia, en conditiones pesadas de funciona el programa musical con freciente clipping e intervención del limiter). Se recomienda el dimensionamento según这些东西 en caso de instalaciones y tours profesionales.
SUB 600 series Cód. 420120251 REV. 1.1
DIMENSIONES
| Material: | Madera multicapa (con pintura de protección negra) |
| Rejilla: | Elaboración CNC |
| Asas: | 2, laterales |
| Montaje en soporte: | Sí, 36 mm (predispuesto: M20) |
| Ancho: | 360 mm (SUB 612) / 430 mm (SUB 615) 500 mm (SUB 618) |
| Altura: | 540 mm (SUB 612) / 580 mm (SUB 615) 625 mm (SUB 618) |
| Profundidad: | 525 mm (SUB 612) / 600 mm (SUB 615) 690 mm (SUB 618) |
| Peso: | 19.8 kg (SUB 612) / 25.5 kg (SUB 615) 31.1 kg (SUB 618) |
Characteristicas,specificaciones y aspecto de los productosuenpden cambiar sin previo aviso dBTechnologies se reserva el derecho de modifier o mejor el diseño o la fabricacion sin asumir la obligacion de modifier o melhor también los productos realizados anteriormente.
