SUB 915 - Subwoofer DB Technologies - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer attivo
Marca	DB Technologies
Modello	SUB 915
Dimensioni (L x A x P)	620 x 457 x 620 mm
Peso	34,8 kg
Amplificatore	DIGIPRO G3 classe D
Potenza RMS	900 W
Risposta in frequenza (-10 dB)	45 Hz - frequenza di taglio
SPL max a 1 m	133 dB
Altoparlante	15" (38 cm) con bobina mobile da 4"
Frequenza di taglio (variabile)	70, 80, 90, 100, 110 Hz
Alimentazione	PowerCON TRUE1
Connettori di ingresso	XLR femmina bilanciato
Connettori di uscita	XLR maschio bilanciato (Xover/Link)
Controllo DSP	Polarità (Normal/Reverse), Delay (0-4,5 ms), Sensibilità d'ingresso, Xover/Link
Rete RDNet	EtherCON/RJ45 (Data In/Out, LED Link, Active, Remote Preset Active)
Materiale del cabinet	Legno multistrato con vernice protettiva nera
Griglia di protezione	Lavorazione CNC (non smontare)
Maniglie	2 laterali
Installazione su palo	Sì (diametro 35 mm, predisposizione M20)
Consumo (idle)	21 W
Corrente di spunto	21 A
Protezione	Limitatore Peak, RMS, Termica

Domande frequenti - SUB 915 DB Technologies

Come accendere il subwoofer SUB 915?

Collegare il cavo di alimentazione PowerCON TRUE1 (in dotazione) al connettore di rete, quindi inserire e ruotare il connettore per bloccarlo. Il subwoofer si accende automaticamente. Impostare la sensibilità d'ingresso a 0 dB prima dell'accensione.

Cosa fare se il subwoofer non si accende?

Verificare che il cavo di alimentazione sia inserito correttamente e che la presa di alimentazione funzioni. Controllare il fusibile (alloggiamento MAINS FUSE). Se il problema persiste, contattare un tecnico autorizzato.

Perché non c'è suono?

Verificare che il segnale audio arrivi correttamente all'ingresso XLR e che il cavo non sia danneggiato. Assicurarsi che la sorgente (mixer) sia attiva e che la sensibilità d'ingresso sia sufficientemente alta. Il LED Signal/ON deve essere acceso.

Come collegare un diffusore passivo al subwoofer?

Collegare l'uscita XOVER/LINK del subwoofer all'ingresso del diffusore. Impostare il selettore Xover/Link su XOVER e scegliere la frequenza di taglio desiderata (70-110 Hz) con la manopola.

Qual è la differenza tra le modalità Link e Xover?

In modalità Link, il segnale di uscita è lo stesso di quello applicato al woofer. In modalità Xover, il segnale viene filtrato in base alla frequenza di taglio selezionata (generalmente 120 Hz per il relay ai diffusori).

Posso utilizzare il subwoofer all'aperto?

Sì, il cabinet in legno con vernice protettiva consente l'uso in interni ed esterni sotto copertura. Evitare l'esposizione diretta alla pioggia o a umidità eccessiva.

Come regolare il ritardo (Delay) del subwoofer?

Utilizzare la manopola Subwoofer Delay per impostare un ritardo da 0 a 4,5 ms (a passi di 0,5 ms). Ciò consente di allineare temporalmente il subwoofer con gli altri diffusori.

Cosa significa il LED Limiter?

Il LED Limiter si accende quando il circuito di protezione interno è attivo (limitazione di picco, RMS o termica). Indica che il subwoofer è spinto al limite. Ridurre il livello di ingresso per evitare distorsioni.

Come aggiornare il firmware?

Utilizzare la porta USB Data Service (connettore USB tipo B) per collegare il subwoofer a un computer. Scaricare l'ultimo firmware dal sito dbtechnologies.com e seguire le istruzioni nel manuale.

Posso impilare altri diffusori sul subwoofer?

Sì, il subwoofer ha una predisposizione M20 per un palo da 35 mm. Utilizzare l'accessorio DS2-S o DS-2 per installare un diffusore sopra. Fissarlo saldamente per evitare ribaltamenti.

MANUALE UTENTE SUB 915 DB Technologies

MANUALE D'USO - Sezione 1

Le avvertenze nel presente manuale devono essere osservate congiuntamente al "MANUALE D'USO - Sezione2".

1. INFORMAZIONI GENERALI 5

BENVENUTI! 5

PANORAMICA INTRODUTTIVA 5

RIFERIMENTI PER L'UTENTE.... 5

CARATTERISTICHE MECCANICHE ED ACUSTICHE 6

DIMENSIONI 6

CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO 7

SEZIONE DI INPUT, OUTPUT E DI CONTROLLO 8

SEZIONE DI ALIMENTAZIONE.... 9

COLLEGAMENTO DELL' ALIMENTAZIONE 12

3. ESEMPI DI UTILIZZO.... 13

UTILIZZO A TERRA 13

UTILIZZO CON SPEAKER IN STACK.... 13

UTILIZZO SU SUBWOOFER CON PALO TELESCOPICO.... 13

4. RISOLUZIONE DEI PROBLEMI 14

SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO / INSTALLAZIONE) 16

DIMENSIONI.... 17

SUB 915 - SUB918 Cod. 420120322 REV. 1.0

1. INFORMAZIONI GENERALI

BENVENUTI!

Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questo subwoofer attivo, versatile ed ergonomico, è frutto di una lunga esperienza nel campo della diffusione sonora, con l'impiego di soluzioni ottimizzate in campo acustico ed elettronico, oltre che nella scelta dei materiali.

PANORAMICA INTRODUTTIVA

I nuovi subwoofer della serie SUB 900 sono equipaggiati rispettivamente con un woofer da 15" (SUB 915) ed un woofer da 18" (SUB 918). La precisa progettazione ed ottimizzazione acustica consente prestazioni di alta qualità in un prodotto dalle dimensioni contenute. L'elevata ergonomia e maneggevolezza dei cabinet li rendono facili da trasportare.

Le caratteristiche principali di SUB 915 e SUB 918 sono:

• un progetto ergonomico, compatto e versatile, per contesti indoor e outdoor
• cabinet in legno per ottimizzare le prestazioni acustiche, con superficie esterna resistente per utilizzo indoor e outdoor
• amplificatore digitale affidabile e silenzioso
  • controlli del DSP dedicati, con selezione di Polarità, Delay, Xover, Sensitivity

RIFERIMENTI PER L'UTENTE

Per utilizzare al meglio il vostro subwoofer consigliamo di:

• leggere il manuale d'uso quick start presente nella confezione e questo manuale d'uso completo in ogni sua parte e conservarlo per tutta la durata di vita del prodotto.
• registrare il prodotto sul sito http://www.dbtechnologies.com nella sezione "SUPPORTO".
• conservare prova d'acquisto e GARANZIA (Manuale d'uso "sezione 2").

CARATTERISTICHE MECCANICHE ED ACUSTICHE

DIMENSIONI

Le dimensioni si SUB 915 e S918 sono:

• SUB 915: 620 x 457 x 620 (mm)
• SUB 918: 720 x 530 x 690 (mm)

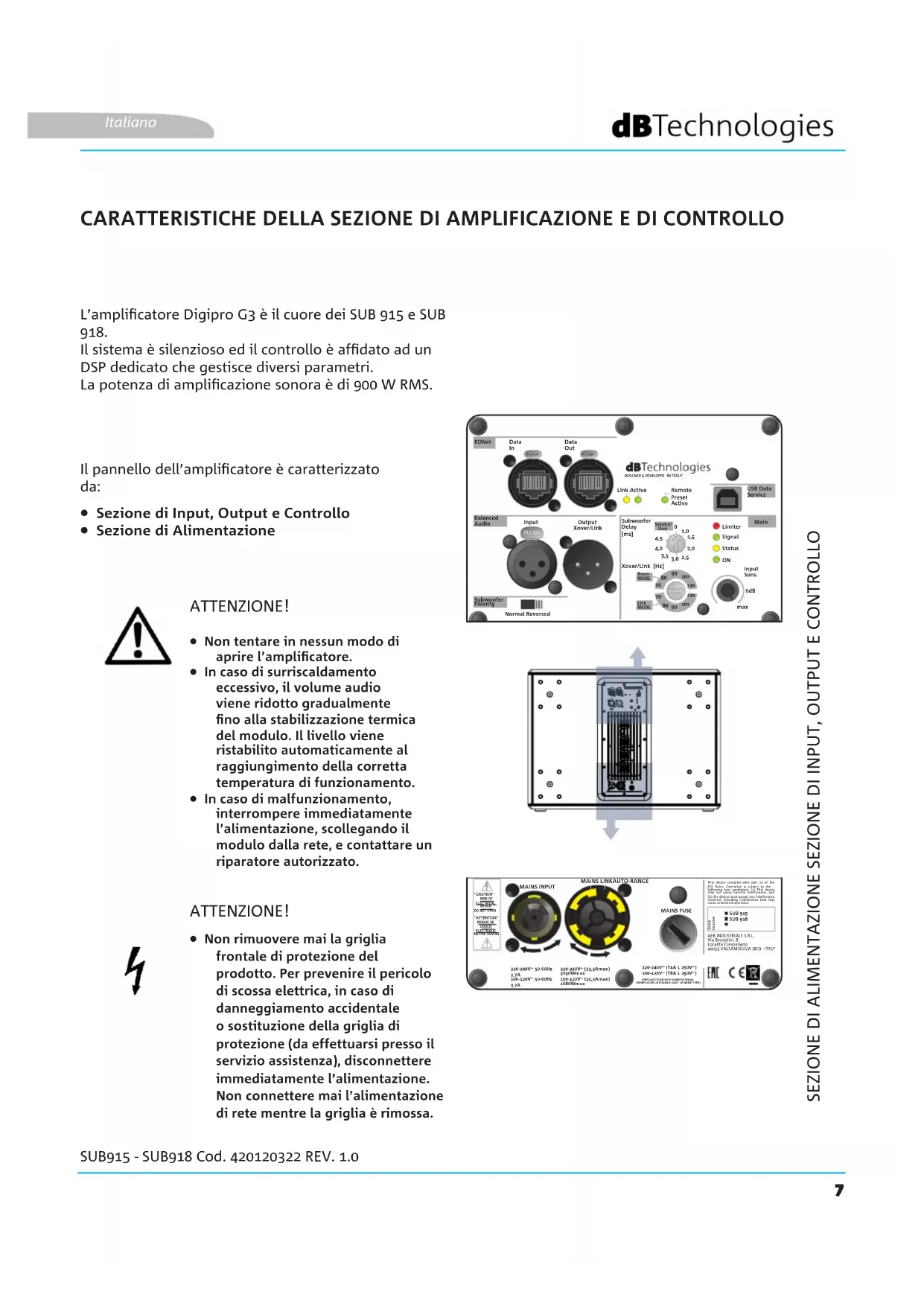

CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO

L'amplificatore Digipro G3 è il cuore dei SUB 915 e SUB 918.

Il sistema è silenzioso ed il controllo è affidato ad un DSP dedicato che gestisce diversi parametri.

La potenza di amplificazione sonora è di 900 W RMS.

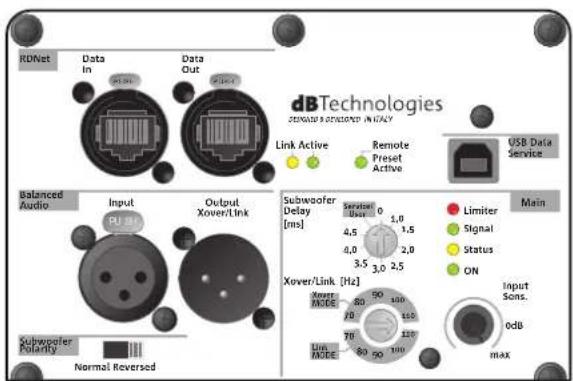

Il pannello dell'amplificatore è caratterizzato da:

• Sezione di Input, Output e Controllo
• Sezione di Alimentazione

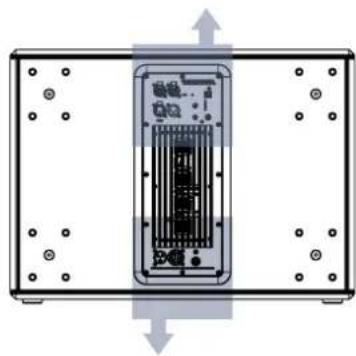

ATTENZIONE!

• Non tentare in nessun modo di aprire l'amplificatore.
• In caso di surriscaldamento eccessivo, il volume audio viene ridotto gradualmente fino alla stabilizzazione termica del modulo. Il livello viene ristabilito automaticamente al raggiungimento della corretta temperatura di funzionamento.
• In caso di malfunzionamento, interrompere immediatamente l'alimentazione, scollegando il modulo dalla rete, e contattare un riparatore autorizzato.

ATTENZIONE!

- Non rimuovere mai la griglia frontale di protezione del prodotto. Per prevenire il pericolo di scossa elettrica, in caso di danneggiamento accidentale o sostituzione della griglia di protezione (da effettuarsi presso il servizio assistenza), disconnettere immediatamente l'alimentazione. Non connettere mai l'alimentazione di rete mentre la griglia è rimossa.

dBTechologies SERVICES DEVELOPED IN ICAVY Link Active Remote Preset Active USB Data Service Balanced Audio Input PU 8 Output Xover/Link Subwoofer Polarity Normal Reversed Subwoofer Delay [ms] Sensor Bus 0 1.8 1.5 4.5 4.0 3.5 3.0 2.5 Main Limiter Signal Status ON Xover/Link [Hz] Input Sons. Xover MODE 90 100 70 110 70 120 Line MODE 80 90 100 0dB MAX

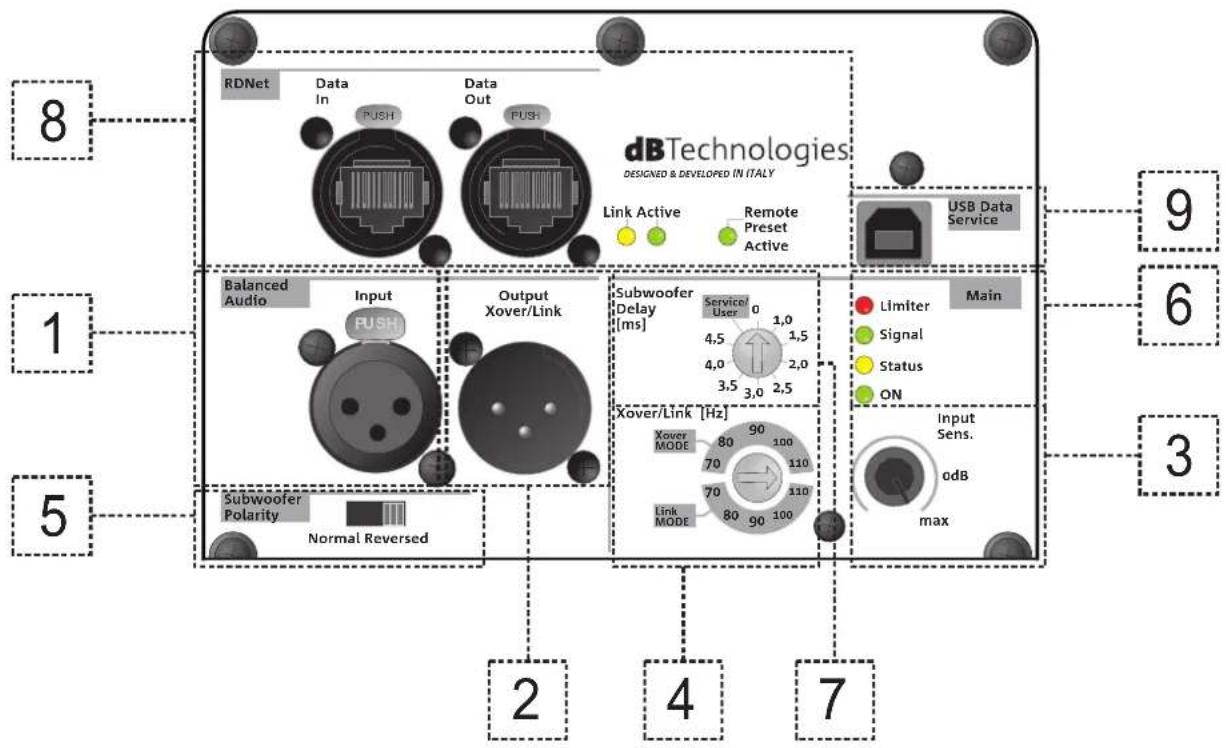

SEZIONE DI INPUT, OUTPUT E DI CONTROLLO

8 RDNet Data In PUSH Data Out PUSH dB Technologies DESIGNED & DEVELOPED IN ITALY Link Active Remote Preset Active USB Data Service 9 1 Balanced Audio Input PUSH Output Xover/Link Subwoofer Delay [ms] Service/ User 0 1,0 4,5 1,5 4,0 2,0 3,5 3,0 2,5 Xover/Link [Hz] Limiter Main 6 Subwoofer Polarity Normal Reversed Xover MODE 80 90 100 70 110 70 110 Link MODE 80 90 100 Input Sens. odB max 2 4 7 3

1. INPUT

Connettore dell'ingresso, di tipo XLR (bilanciato). Per i dettagli di collegamento, vedi la sezione COLLEGAMENTO DEGLI INGRESSI E RILANCIO AUDIO.

2. OUTPUT

Connettore dell'uscita, di tipo XLR (bilanciato). Selezionare la frequenza di taglio relativa alla modalità Xover/Link nel relativo rotary. Per i dettagli di collegamento, vedi la sezione COLLEGAMENTO DEGLI INGRESSI E RILANCIO AUDIO.

3. Input Sensitivity

Rotary di regolazione della sensibilità di ingresso.

Selettore che permette di impostare la frequenza di taglio a seconda della modalià prescelta (Link/Xover). Agisce sul segnale rilanciato dai connettori Output Xover/Link

5. Selettore Subwoofer Polarity

Selettore che permette di intervenire sulla Polarità (Normal o Reverse)

Led di segnalazione. Il led Limiter si accende qualora intervenga il circuito di protezione interna, Signal/ON rivela l'accensione del subwoofer e la presenza di segnale audio in ingresso.

SUB 915 - SUB918

Cod. 420120322 REV. 1.0

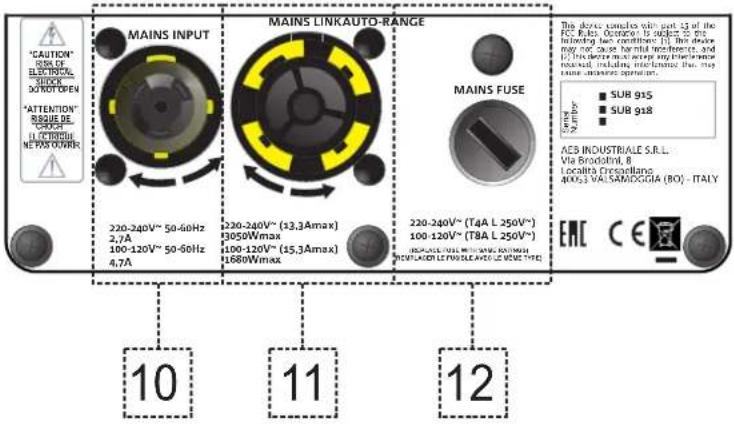

SEZIONE DI ALIMENTAZIONE

Rotary che permette di impostare il ritardo (delay) in ms.

8. Sezione RDNet con LED di controllo

Sezione compatibile con cavi di rete dotati di connettori di tipo etherCON/RJ45.

In particolare “Data in” deve essere collegato a dispositivi come RDNet Control 2 o Control 8, “Data Out” viene utilizzato per il rilancio della rete ad ulteriori moduli del line-array in configurazione daisy-chain.

I led relativi al funzionamento in rete (RDNet) del modulo assicurano un monitoraggio real-time.

In particolare, “Link” acceso segnala che la rete RDNet è attiva e ha riconosciuto il dispositivo, “Active” in modalità lampeggiante che esiste traffico dati, “Remote Preset Active” che tutti i controlli locali sul pannello amplificatore sono by-passati dal controllo remoto RDNet.

9. USB Data Service

Connettore USB per l'aggiornamento firmware.

10. MAINS INPUT

Compatible con connettore powerCON TRUE1®.

11. MAINS LINK

Compatibile con connettore tipo powerCON TRUE1® per il rilancio dell'alimentazione ad altri moduli. Per conoscere il numero massimo di moduli che si possono connettere in un sistema rilanciato, consultare la sezione SPECIFICHE TECNICHE.

12. MAINS FUSE

Alloggio per il fusibile di rete

SUB915 - SUB918

Cod. 420120322 REV. 1.0

2. PRIMA ACCENSIONE

La confezione del subwoofer SUB 915 / SUB 918 contiene:

• subwoofer 915 oppure subwoofer 918
  • cavo di alimentazione POWERCON TRUE1
• quick start e documentazione cartacea relativa alla garanzia

CONFIGURAZIONE ED OTTIMIZZAZIONE

Inserito e ruotato il connettore powerCON TRUE1 ^® , connesso all'alimentazione di rete, il subwoofer si accende.

Per ottimizzare l'utilizzo del subwoofer per alcune particolari configurazioni, l'utente ha a disposizione sul pannello di controllo:

- Xover/Link [Hz]:

1. Link (il segnale presente alle uscite OUTPUTS è quello applicato al woofer)
2. Xover (il segnale presente alle uscite OUTPUTS è filtrato con frequenza di crossover di 120 Hz, per il rilancio a speaker, come ad esempio B-HYPE e OPERA)

1. Normal (Polarità normale del segnale audio)
2. Reverse (Polarità invertita, opzione utile per ottimizzare il fronte d'onda invertendo la fase dell'onda acustica)

- Subwoofer Delay:

E' possibile selezionare il delay applicabile per varie configurazioni, secondo quanto riportato in serigrafia.

Prima dell'accensione, si consiglia di posizionare il selettore di livello Input Sensitivity su 0 dB

SUB 915 - SUB918 Cod. 420120322 REV. 1.0

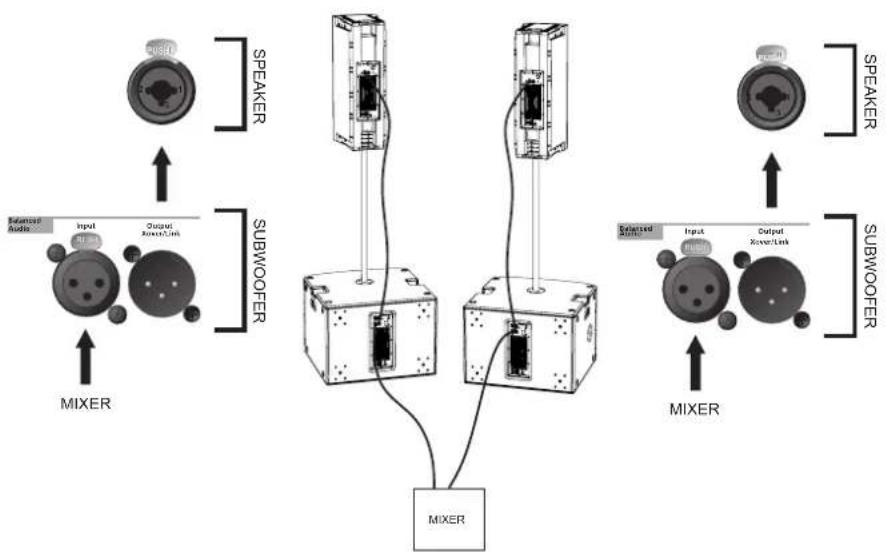

COLLEGAMENTO DEGLI INGRESSI E RILANCIO AUDIO

Sono riportate 2 figure di esempio a titolo puramente indicativo

In caso di collegamento tra subwoofer e speaker:

1. Collegare l'uscita del mixer al connettore di ingresso del subwoofer
2. Collegare il connettore di uscita del subwoofer all'ingresso dello speaker.
3. Posizionare OUTPUT XOVER/LINK [4] del subwoofer su XOVER, in modo da rilanciare allo speaker un segnale con frequenza di crossover selezionabile col rotary Xover/Link [Hz]

MIXER

• Non sono ammessi tipi di installazione diversi da quelli qui illustrati.
• In nessun caso utilizzare le maniglie del subwoofer per appenderlo
• Verificare sempre che il posizionamento sia stabile, e che l'installazione non costituisca fonte di pericolo per persone, animali o cose.

UTILIZZO A TERRA

E' possibile l'utilizzo dei subwoofer 915 e 918 direttamente a terra.

UTILIZZO CON SPEAKER IN STACK

E' possibile l'utilizzo di uno speaker montato direttamente sul subwoofer 915 o 918 tramite il mini-palo di diametro 35 mm DS2-S (es. serie: INGENIA, B-HYPE, OPERA).
E' necessario un fissaggio addizionale

UTILIZZO SU SUBWOOFER CON PALO TELESCOPICO

E' possibile l'utilizzo di un solo speaker montato su palo diametro 35 mm. L'accessorio di riferimento è DS-2 (palo telescopico).
E' necessario un fissaggio addizionale

Il subwoofer non si accende:

1. Verificare la corretta presenza dell'alimentazione a monte dell'impianto.
2. Verificare che il cavo di alimentazione sia correttamente inserito.

Il subwoofer si accende ma non emette nessun suono:

1. Verificare che il collegamento in ingresso del segnale audio sia correttamente effettuato.
2. Verificare che i cavi utilizzati non siano danneggiati.
3. Verificare che il mixer o la sorgente audio sia accesa e mostri chiaramente la presenza di segnale in uscita.
4. Verificare il livello generale tramite il controllo "Input Sensitivity".

Il diffusore emette un suono non adeguato:

1. Verificare che i cavi utilizzati non siano danneggiati, nel qual caso sostituirli (un cavo danneggiato può portare a perdita o alterazione del segnale).
2. Verificare che le impostazioni sul pannello di controllo siano impostate correttamente.

Tipologia:

Subwoofer attivo

DATI ACUSTICI

Risposta in frequenza [-10dB]:	45 - Cut freq Hz (SUB 915) / 42 -Cut Freq Hz (SUB 918)
Max SPL (1m):	133 dB (SUB 915) / 134 dB (SUB 918)
LF:	15” (SUB 915) / 18” (SUB 918)
LF voice coil:	4”
Frequenza di crossover:	Variabile (70 Hz - 80 Hz - 90 Hz - 100 Hz - 110 Hz)

AMPLIFICATORE

Tipologia:	DIGIPRO G3
Classe di amplificazione	Classe D
Alimentazione	PowerCON TRUE1
Potenza di amplificazione RMS:	900 W

SUB915 - SUB918 Cod. 420120322 REV. 1.0

PROCESSORE

Controller interno:	DSP 28/56 bit
Limiter:	Peak, RMS, Termico

INTERFACCIA UTENTE

SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO / INSTALLAZIONE)

Assorbimento a 1/8 della potenza in condizioni medie di utilizzo (*):	1,2 A (220-240V~) - 2 A (110-120V~)
Assorbimento a 1/3 della potenza in condizioni massime di utilizzo (**):	2.7 A (220-240V~) - 4.7 A (110-120V~)
Assorbimento con speaker acceso in assenza di segnale (idle):	21 W
Corrente di inrush:	21.04 A

* NOTA PER L'INSTALLATORE: Valori riferiti a 1/8 della potenza, in condizioni medie di funzionamento (programma musicale con clipping raro o assente). Si consiglia per qualsiasi tipo di configurazione di considerarli i valori minimi di dimensionamento.

** NOTA PER L'INSTALLATORE: Valori riferiti a 1/3 della potenza, in condizioni pesanti di funzionamento (programma musicale con frequente clipping e intervento del limiter). E' consigliabile il dimensionamento secondo questi valori in caso di installazioni e tour professionali.

SUB 915 - SUB918 Cod. 420120322 REV. 1.0

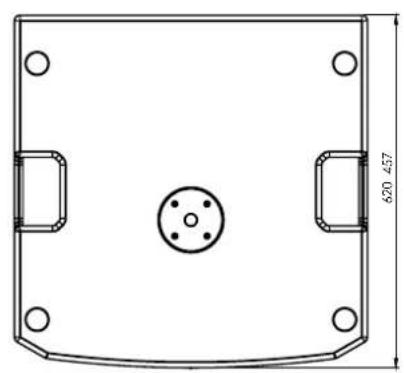

DIMENSIONI

Materiale:	Legno multistrato (con vernice protettiva nera)
Griglia:	Lavorazione CNC
Maniglie:	2, laterali
Montaggio su palo:	Sì, 36 mm (predisposizione: M20)
Larghezza:	620 mm (SUB 915) 720 mm (SUB 918)
Altezza:	457 mm (SUB 915) 530 mm (SUB 918)
Profondità:	620 mm (SUB 915) 690 mm (SUB 918)
Peso:	34.8 kg (SUB 915) 41.8 kg (SUB 918)

Caratteristiche, specifiche e aspetto dei prodotti sono soggetti a possibili cambiamenti senza previa comunicazione. dBTechnologies si riserva il diritto di apportare cambiamenti o miglioramenti nel design o nelle lavorazioni senza assumersi l'obbligo di cambiare o migliorare anche i prodotti precedentemente realizzati.

AEB

A.E.B. Industriale Srl

Via Brodolini, 8

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]
