MANUALE UTENTE CONTROL 8 DB Technologies

MANUALE D'USO - Sezione 1

L'apparecchio può essere utilizzato in appoggio o installato in mobile rack 19" standard.

L'occupazione è di una unità; ed il fissaggio avviene attraverso 4 viti da inserire nelle asole poste sulle alette laterali.

DESCRIZIONE

RDNet Control 8 è una interfaccia hardware che permette il collegamento di diffusori o apparecchiature accessorie ad un Personal Computer (PC).

Il sistema RDNet utilizza un protocollo seriale proprietario appositamente sviluppato per la creazione di una rete dati che può remotare fino a 256 dispositivi compatibili (es. diffusori dBTechologies professionali come DVA T12, DVA S30N, DVA S15N, ecc..)

L'interfaccia viene gestita dal PC grazie ad un apposito Software che opera su sistema operativo Microsoft Windows®).

I dispositivi audio sono collegati all'unità di controllo RDNet Control 8 che svolge la funzione principale di indirizzamento dei dati tra il PC ed i dispositivi stessi.

Il sistema RDNet permette di monitorare lo stato di ogni dispositivo, ovvero i principali valori che si vogliono osservare (VU-meter, temperature, stati logici, ecc.).

Il PC richiede periodicamente all'unità di controllo RDNet Control 8 lo stato di funzionamento dei dispositivi audio che compongono la rete.

Queste informazioni sono raccolte dall'unità di controllo che esegue una scansione sequenziale dei dispositivi audio; l'assegnazione degli indirizzi digitali è automatica.

Il sistema RDNet è “real-time”: le informazioni relative allo stato di funzionamento dei dispositivi audio sono acquisite in tempo reale, caratteristica che permette di avere una visione globale dei dispositivi connessi.

Tramite il software specifico per PC, è possibile controllare il funzionamento dei singoli dispositivi audio, modificandone i parametri (es. volume di uscita, “mute”, equalizzazione, ritardo, ecc.).

La configurazione complessiva dei dispositivi audio può essere salvata sul PC e successivamente ricaricata. E' possibile sincronizzare i parametri dell'unità di controllo RDNet Control 8 a quelli presenti nella configurazione sul PC.

Il collegamento tra il PC e l'unità di controllo RDNet Control 8 può avvenire mediante porta USB o porta ETHERNET (connessione utilizzabile quando, per esigenze d'installazione, il PC è distante o si vuole collegare l'unita di controllo RDNet Control 8 ad una rete ETHERNET già cablata).

La comunicazione USB richiede l'utilizzo dello standard 1.1 o 2.0; tale collegamento può essere utilizzato quando il PC è collocato vicino all'unità di controllo (entro qualche metro).

L'unità di controllo RDNet Control 8 può gestire fino ad 8 sottoreti, a ciascuna delle quali si possono collegare fino a 32 dispositivi audio (8 sottoreti x 32 = 256 dispositivi audio).

PANNELLO FRONTALE (fare riferimento a pag. 9)

1) CH 1 LED indica, tramite lampeggio, la trasmissione o ricezione dei dati nella sottorete 1.
2) CH 2 LED indica, tramite lampeggio, la trasmissione o ricezione dei dati nella sottorete 2.
3) CH 3 LED indica, tramite lampeggio, la trasmissione o ricezione dei dati nella sottorete 3.
4) CH 4 LED indica, tramite lampeggio, la trasmissione o ricezione dei dati nella sottorete 4.
5) CH 5 LED indica, tramite lampeggio, la trasmissione o ricezione dei dati nella sottorete 5
6) CH 6 LED indica, tramite lampeggio, la trasmissione o ricezione dei dati nella sottorete 6.
7) CH 7 LED indica, tramite lampeggio, la trasmissione o ricezione dei dati nella sottorete 7.
8) CH 8 LED indica, tramite lampeggio, la trasmissione o ricezione dei dati nella sottorete 8.
9) LINK 1 (per applicazioni future)

LED indicante, se acceso, il collegamento ad anello tra le sottoreti 1 e 2.

10) LINK 2 (per applicazioni future)

LED indicante, se acceso, il collegamento ad anello tra le sottoreti 3 e 4.

11) LINK 3 (per applicazioni future)

LED indicante, se acceso, il collegamento ad anello tra le sottoreti 5 e 6.

12) LINK 4 (per applicazioni future)

LED indicante, se acceso, il collegamento ad anello tra le sottoreti 7 e 8.

13) ERROR LED indica, se acceso, la rilevazione di errori nella trasmissione o ricezione dei dati.
14) CARD READER Slot per l'inserimento di una memoria "SD" ("Secure Digital"), slot NON implementato nell'attuale versione del software.
15) USB Porta USB (di tipo B) per il collegamento (locale) ad un computer.
16) POWER LED indicante, se acceso, il funzionamento dell'apparecchio.
17) POWER Interruttore principale dell'apparecchio (I: acceso, O: spento).

PANNELLO POSTERIORE (fare riferimento a pag. 9)

18) Connettore di tipo "Powercon" per il collegamento del cavo d'alimentazione. Tensione di funzionamento: 100 ÷ 240V ac (50 – 60 Hz).
19) ETH Porta ETHERNET per il collegamento (remoto) ad un computer.
20) CH1 Collegamento RDNet della sotto rete 1, tramite porta RJ 45 (cavo CAT5) oppure una presa XLR tripolare.

UTILIZZARE SOLO UNA DELLE 2 PORTE DISPONIBILI

CONNETTORE RJ 45

Pin

1 – disponibile per altre funzioni (ad esempio: audio +)
2 – disponibile per altre funzioni (ad esempio: audio –)
3 – disponibile per altre funzioni (ad esempio: massa analogica)
4 - massa digitale
5 - massa digitale
6 – disponibile per altre funzioni (ad esempio: alimentazione)
7 - RS 485 A
8 - RS 485 B

PRESA XLR

Pin

1 - massa digitale

2 - RS 485 A

3 - RS 485 B

21) CH2 Collegamento RDNet della sotto rete 2, tramite porta RJ 45 (cavo CAT5) oppure una presa XLR tripolare (vedere il punto 20).
22) CH3 Collegamento RDNet della sotto rete 3, tramite porta RJ 45 (cavo CAT5) oppure una presa XLR tripolare (vedere il punto 20).
23) CH4 Collegamento RDNet della sotto rete 4, tramite porta RJ 45 (cavo CAT5) oppure una presa XLR tripolare (vedere il punto 20).
24) CH5 Collegamento RDNet della sotto rete 5, tramite porta RJ 45 (cavo CAT5) oppure una presa XLR tripolare (vedere il punto 20).
25) CH6 Collegamento RDNet della sotto rete 6, tramite porta RJ 45 (cavo CAT5) oppure una presa XLR tripolare (vedere il punto 20).
26) CH7 Collegamento RDNet della sotto rete 7, tramite porta RJ 45 (cavo CAT5) oppure una presa XLR tripolare (vedere il punto 20).
27) CH8 Collegamento RDNet della sotto rete 8, tramite porta RJ 45 (cavo CAT5) oppure una presa XLR tripolare (vedere il punto 20).

Ciascuna delle 8 porte RDNet disponibili nell'unità di controllo RDNet Control 8 può essere collegata a max. 32 dispositivi audio compatibili posti in cascata.

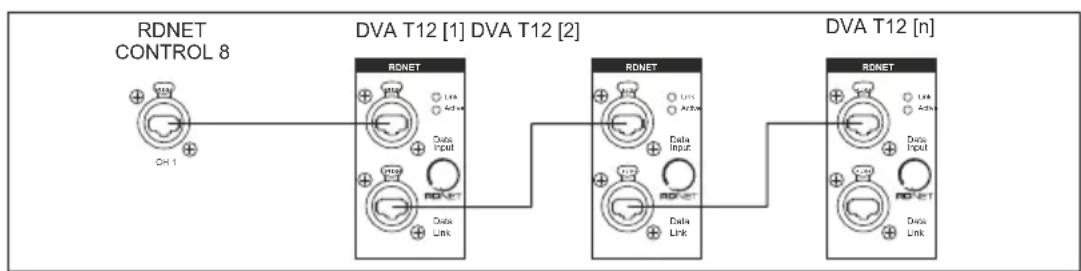

Ad esempio: la porta nr.1 dell'unità di controllo RDNet Control 8 è collegata all'ingresso DATA IN di un diffusore DVA T12, la cui uscita parallela DATA LINK è inviata all'ingresso del successivo diffusore DVA T12.

Nell'esempio alla pagina precedente, [n] è un Numero compreso tra 3 e 32 (limite massimo dei dispositivi audio collegabili ad una sotto rete).

La lunghezza complessiva del cavo CAT5 di una sotto rete non può eccedere i 900 metri.

NOTE SUL SOFTWARE RDNET

Il software RDNet è utilizzabile per la sola configurazione del sistema dB Technologies RDNet ed è protetto dalle leggi sul copyright.

È fatto divieto di modificare, cambiare, ricercare di risalire al codice sorgente decompilando il software.

In nessun caso, dB Technologies potrà essere ritenuta responsabile nei confronti dell'utente finale per danni di qualsiasi genere compresi, in senso esemplificativo ma non esaustivo, danni finanziari per mancati utili o per perdita di informazioni commerciali derivanti dall'utilizzo o dall'impossibilità di utilizzo del presente software. Tale clausola è efficace anche nel caso che dB Technologies sia stata avvisata della possibile esistenza di tali danni; anche nel caso che il software presenti errori di programma materiali, verificabili e riproducibili, dB Technologies non avrà l'obbligo di modificare tali errori.

DVA Network

Rdnet Control 8 è equipaggiato con interfaccia di rete proprietaria, denominata RDNet tramite la quale è possibile interfacciarsi al computer.

A questo scopo è stato sviluppato il protocollo proprietario di comunicazione RDnet con il quale è possibile ricevere e inviare i dati; questo collegamento permette di monitorare in tempo reale i parametri del diffusore come livello del segnale, stato del limiter, etc...

E' possibile selezionare diversi valori di crossover, delay, volume ed aggiungere equalizzazioni, tramite l'apposito plug-in.

Si raccomanda di scaricare il software gratuito DVA Network direttamente dal sito dB Technologies (www.dbtechnologies.com) nella sezione dedicata «Software & Controller»

DATI TECNICI

Rete:

- standard EIA RS-485

- gestione di max. 8 sotto reti

- max. 32 dispositivi audio collegati a ciascuna sotto rete

Collegamenti RDNET:

- 8 connettori RJ 45 (EtherCon) con cavo CAT 5

- 8 connettori XLR tripolari femmine (alternativi agli RJ 45)

Collegamento al PC:

- locale: USB (tipo B)

- remoto (alternativo a quello USB): Ethernet (RJ 45)

Alimentazione:

- tensione di funzionamento: 100 ÷ 240 V ac (universale), 50 - 60 Hz (selezione automatica)

- consumo: < 15 W

- connettore: tipo "Powercon"

Caratteristiche meccaniche:

- Dimensioni (l, h, p): 482 mm, 44 mm, 182 mm (1 unità rack 19")

- Peso netto: 2 kg

- Materiale del telaio: acciaio pre-zincato e verniciato

CLASSIFICAZIONE EMI

In accordo alle normative EN 55103, l'apparato è progettato e idoneo all'utilizzo in ambienti Elettromagnetici E3 o inferiori (E2, E1).
