MODE D'EMPLOI BHype 12 DB Technologies

Les avertissements spécifiés dans ce manuel doivent être respectés ainsi que les "CARACTERISTIQUES TECHNIQUES -Section 2".

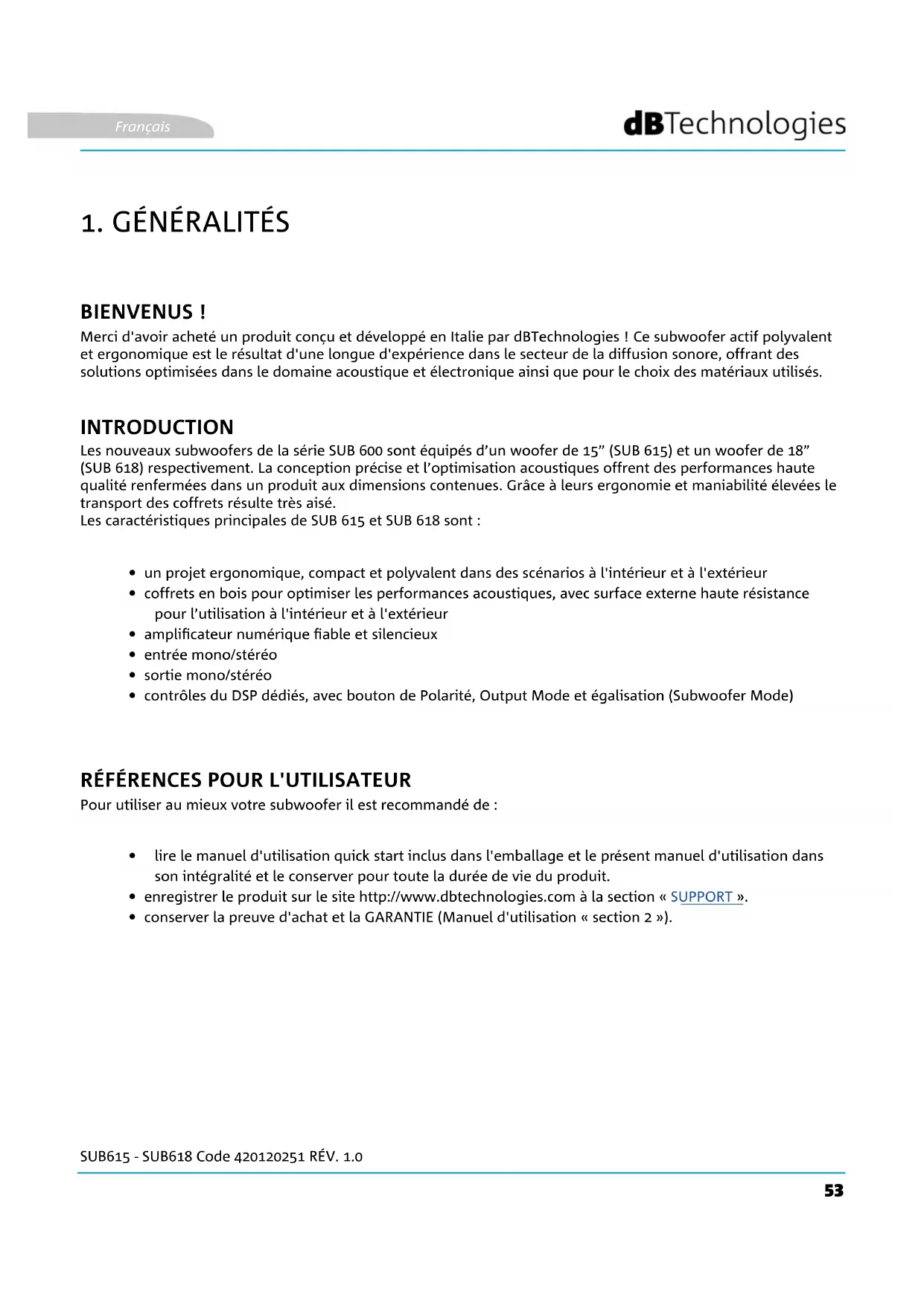

Merci d'avoir acheté un produit conçu et développé en Italie par dBTechnologies ! Ce subwoofer actif polyvalent et ergonomique est le résultat d'une longue d'expérience dans le secteur de la diffusion sonore, offrant des solutions optimisées dans le domaine acoustique et électronique ainsi que pour le choix des matériaux utilisés.

INTRODUCTION

Les nouveaux subwoofers de la série SUB 600 sont équipés d'un woofer de 15" (SUB 615) et un woofer de 18" (SUB 618) respectivement. La conception précise et l'optimisation acoustiques offrent des performances haute qualité renfermées dans un produit aux dimensions contenues. Grâce à leurs ergonomie et maniabilité élevées le transport des coffrets résulte très aisé.

Les caractéristiques principales de SUB 615 et SUB 618 sont :

• un projet ergonomique, compact et polyvalent dans des scénarios à l'intérieur et à l'extérieur
• coffrets en bois pour optimiser les performances acoustiques, avec surface externe haute résistance pour l'utilisation à l'intérieur et à l'extérieur
• amplificateur numérique fiable et silencieux
• entrée mono/stéréo
• sortie mono/stéréo
• contrôles du DSP dédiés, avec bouton de Polarité, Output Mode et égalisation (Subwoofer Mode)

RÉFÉRENCES POUR L'UTILISATEUR

Pour utiliser au mieux votre subwoofer il est recommandé de :

• lire le manuel d'utilisation quick start inclus dans l'emballage et le présent manuel d'utilisation dans son intégralité et le conserver pour toute la durée de vie du produit.
• enregistrer le produit sur le site http://www.dbtechnologies.com à la section « SUPPORT ».
• conserver la preuve d'achat et la GARANTIE (Manuel d'utilisation « section 2 »).

CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES

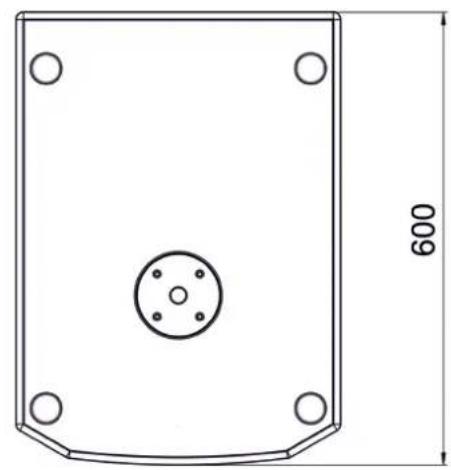

DIMENSIONS

Les dimensions de SUB 615 et S618 sont :

• SUB 615 : 430 x 580 x 600 (mm)
• SUB 618 : 500 x 625 x 690 (mm)

L'amplificateur custom numérique, classe D, SMPS, est le cœur des SUB 615 et SUB 618.

Le système est silencieux et son contrôle se fait par le biais d'un DSP dédié qui gère plusieurs paramètres.

La puissance de l'amplification sonore est de 600 W RMS.

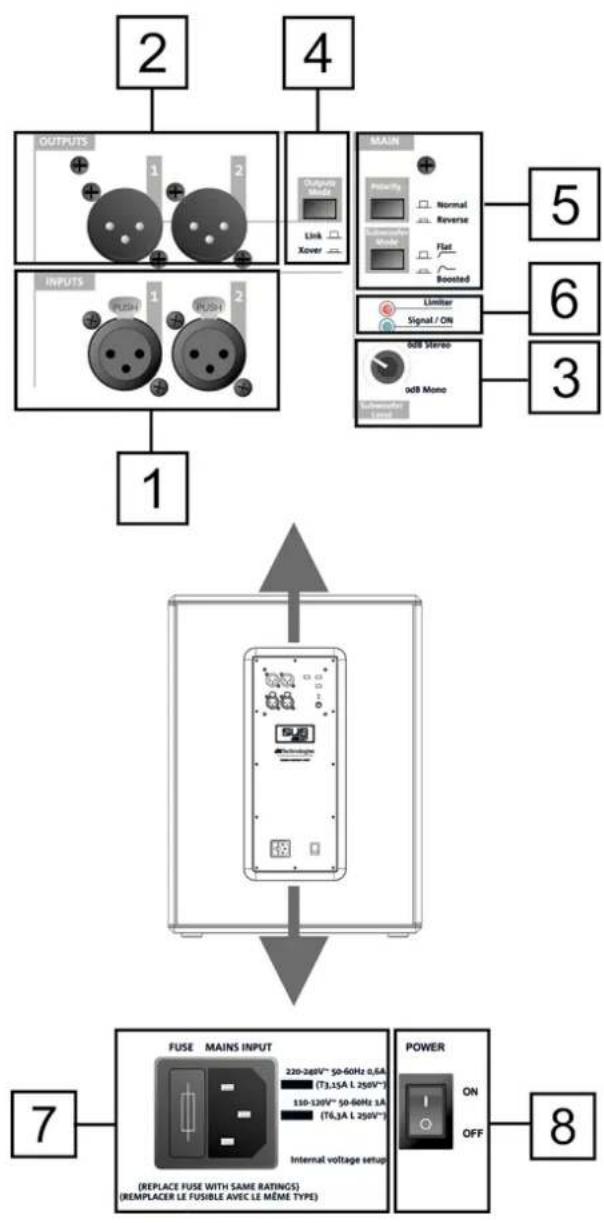

Le panneau de l'amplificateur est caractérisé par :

• Section d'Entrée de Sortie et de Contrôle
• Section d'Alimentation

ATTENTION!

• N'essayer en aucun cas d'ouvrir l'amplificateur.
• En cas de surchauffe excessive, le volume audio est réduit progressivement jusqu'à la stabilisation thermique du module. Le niveau est rétabli automatiquement lorsque la température correcte de fonctionnement à été atteinte.
• En cas de dysfonctionnement, couper immédiatement l'alimentation et débrancher le module du réseau, puis contacter un réparateur agréé.

ATTENTION!

- Ne jamais démonter la grille frontale de protection du produit. Pour prévenir le danger de choc électrique, en cas d'endommagement accidentel ou de remplacement de la grille de protection (à effectuer auprès du service assistance), couper immédiatement l'alimentation. Ne jamais brancher l'alimentation secteur avec la grille démontée.

SUB615 - SUB618 Code 420120251 RÉV. 1.0

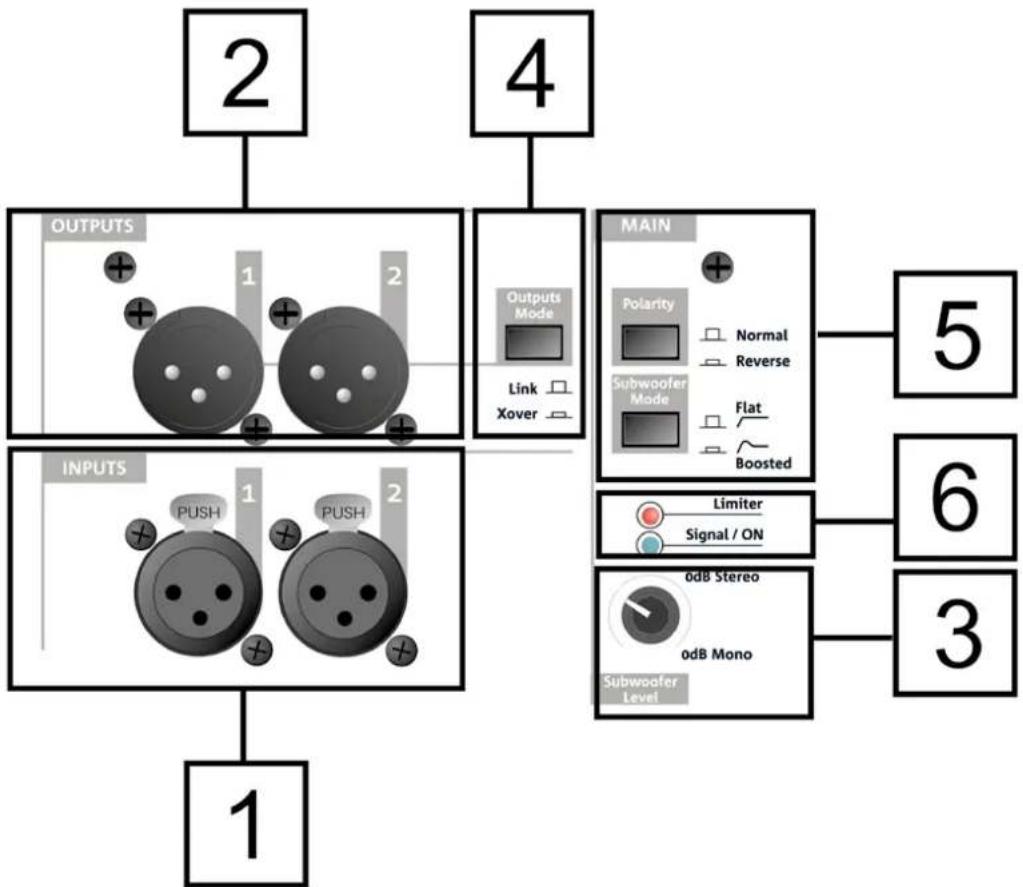

SECTION D'ENTRÉE, DE SORTIE ET DE CONTRÔLE
        BE["Polarity: Normal, Reverse, Flat, Boosted"]
        BF["Limiter: Signal / ON"]
        BG["0dB Stereo: 0dB Mono"]
        BH["Subwoofer Level"]
    end

1. INPUTS

Connecteurs des entrées, de type XLR (symétriques). Ils peuvent être utilisés pour la connexion mono ou stéréo. Pour les détails de la connexion, se référer à la section CONNEXION DES ENTRÉES ET RELANCE AUDIO.

2. OUTPUTS

Connecteurs des sorties, de type XLR (symétriques). Ils peuvent être utilisés pour la connexion mono ou stéréo. Pour les détails de la connexion, se référer à la section CONNEXION DES ENTRÉES ET RELANCE AUDIO.

3. Subwoofer Level

Commande rotative de réglage du niveau audio de sortie.

4. Outputs Mode

Sélecteur permettant de régler le type de signal à la sortie (Link/Xover). Il intervient sur le signal relancé par les connecteurs OUTPUTS [2].

5. Boutons Polarity et Subwoofer Mode

Boutons permettant de régler la Polarité (Normal ou Reverse) et le type de filtrage à la sortie (Flat, à savoir sans égalisation, Boosted, à savoir avec une accentuation des basses fréquences).

LED de signalisation. La LED Limiter s'allume lors de l'intervention du circuit de protection interne, Signal/ON signale l'allumage du subwoofer et la présence du signal audio à l'entrée.

SUB 615 - SUB618 Code 420120251 RÉV. 1.0

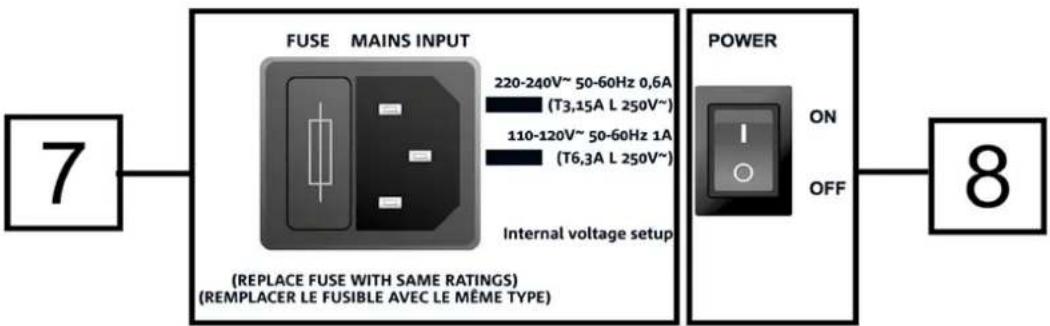

SECTION D'ALIMENTATION

Entrée pour connecteur VDE. Pour la connexion au réseau électrique de ligne, via le câble fourni en dotation. Dans la section FUSE on trouve le logement du fusible de protection.

8. POWER

Interrupteur d'allumage (ON) ou d'extinction (OFF) du dispositif.

2. PREMIER ALLUMAGE

L'emballage du subwoofer SUB 615 / SUB 618 contient :

• subwoofer 615 ou bien subwoofer 618
  • câble d'alimentation VDE
• quick start et la documentation papier de garantie

CONFIGURATION ET OPTIMISATION

SUB 615 et SUB 618, utilisés individuellement, sont caractérisés par une émission acoustique omnidirectionnelle. Ce comportement résulte plus accentué avec les basses fréquences, tandis qu'il est moins distinct au fur et à mesure que la fréquence augmente.

Pour une utilisation optimale du subwoofer dans certaines configurations spécifiques, l'utilisateur dispose sur le panneau de contrôle de :

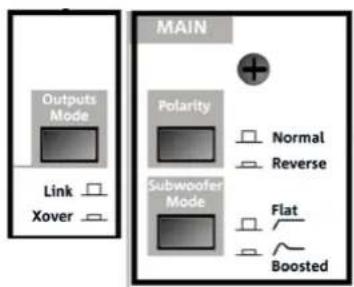

• Outputs Mode :
• Link (le signal présent aux sorties OUTPUTS est celui appliqué au woofer)
• Xover (le signal présent aux sorties OUTPUTS est filtré selon une fréquence de crossover de 120 Hz, pour la relance à l'enceinte, comme par exemple B-HYPE et OPERA)

- Polarity :

1. Normal (Polarité normale du signal audio)
2. Reverse (Polarité inversée, option utile lors de l'optimisation du front d'onde par inversion de la phase de l'onde acoustique)

- Subwoofer Mode :

1. Flat (l'émission acoustique est sans égalisation)
2. Boosted (l'émission acoustique est accentuée aux basses fréquences)

Main Outputs Mode Link Xover Polarity Normal Reverse Subwoofer Mode Flat Boosted

OUTPUTS 1 2

Avant l'allumage, il est conseillé de positionner le sélecteur de niveau Subwoofer Level [3] sur 0 dB (Mono ou Stéréo, en fonction de la configuration).

SUB 615 - SUB618 Code 420120251 RÉV. 1.0

CONNEXION DES ENTRÉES ET RELANCE AUDIO

Selon la sélection de configuration mono ou stéréo, il faut utiliser un ou deux câbles (non fournis) à l'entrée et en relance. Les connecteurs doivent être de type XLR.

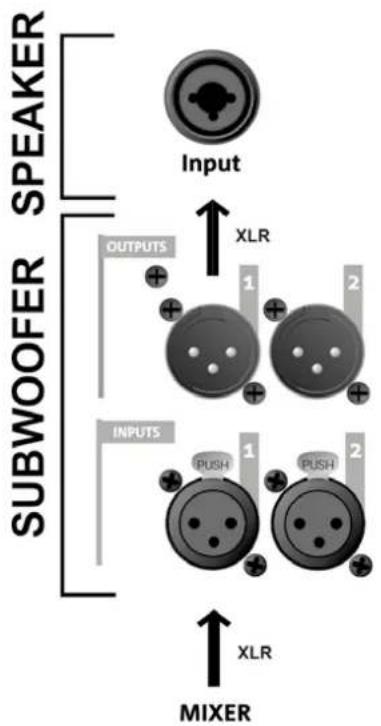

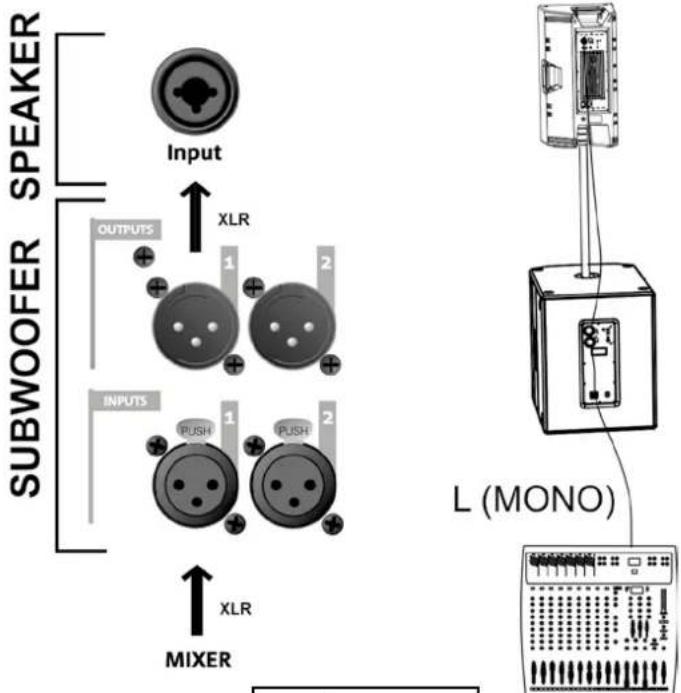

SITUATION A (connexion MONO) entre subwoofer et enceinte (exemples reportés : figure 1, figure 2) :

En cas de connexion MONO entre subwoofer et enceinte :

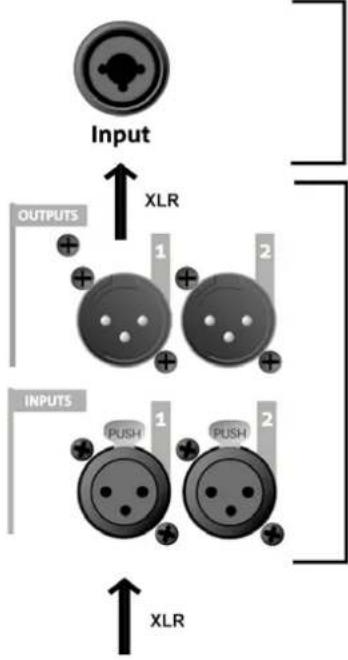

1. Relier la sortie du mélangeur au connecteur d'entrée INPUTS 1 du subwoofer
2. Relier le connecteur de sortie OUTPUTS 1 du subwoofer à l'entrée de l'enceinte.
3. Sélectionner sur chaque enceinte le type d'impédance d'entrée sur LINE.
4. Pour chaque canal de la configuration, positionner OUTPUTS MODE [4] du subwoofer sur XOVER, afin de relancer à l'enceinte un signal avec fréquence de crossover de 120 Hz.

SPEAKER Input XLR SUBWOOFER OUTPUTS 1 2 INPUTS PUSH 1 PUSH 2 MIXER XLR L (MONO)

Figure 1

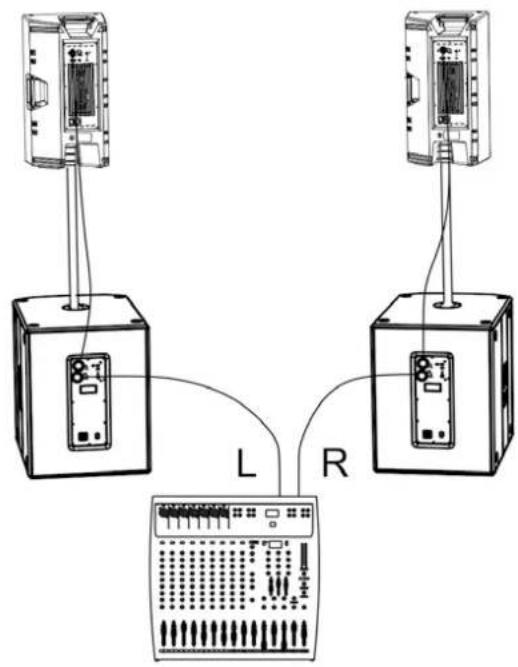

Figure 2

MIXER
SUBWOOFER SPEAKER
SUB615 - SUB618 Code 420120251 RÉV. 1.0

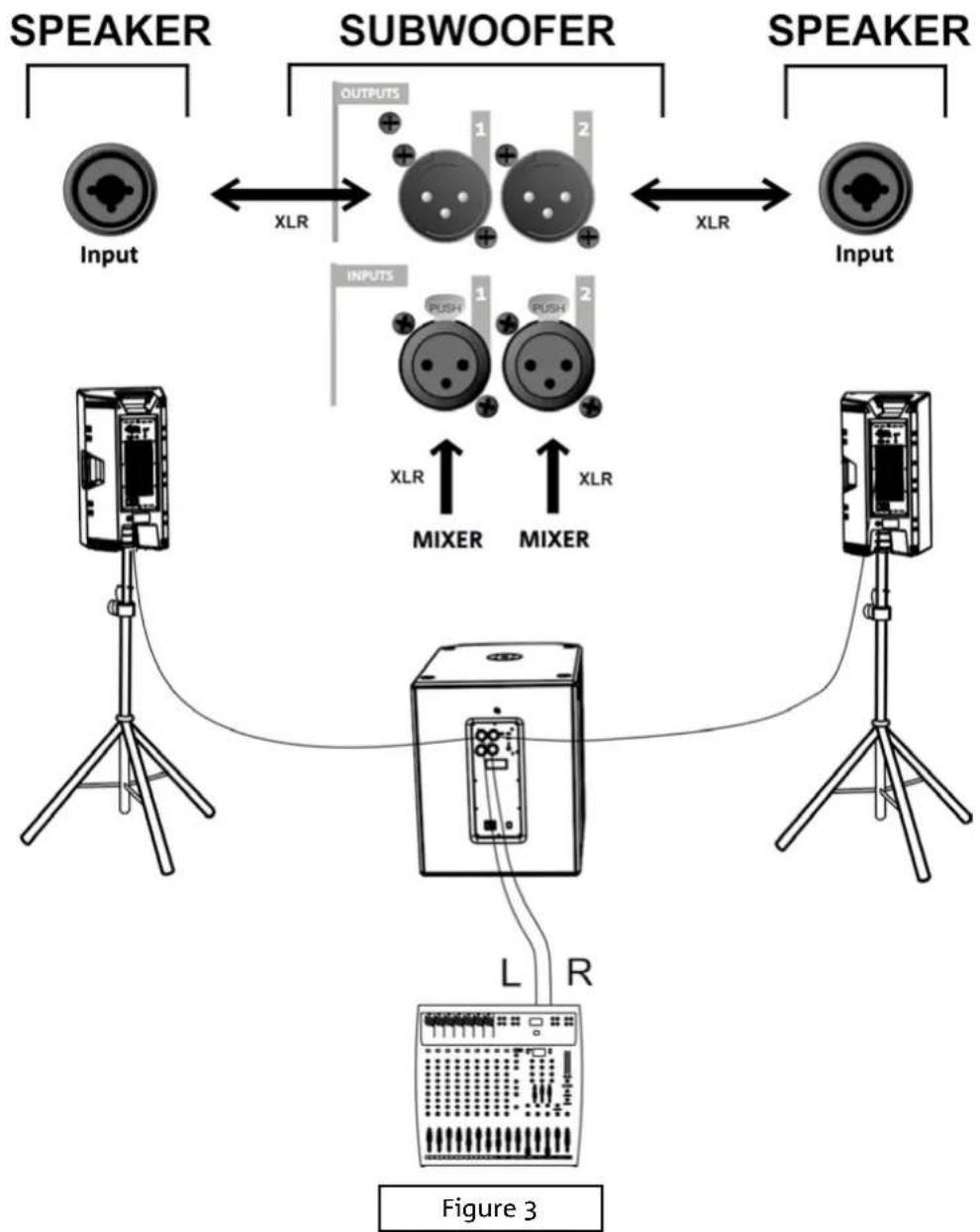

SITUATION B (connexion STEREO entre un subwoofer et 2 enceintes, figure 3)

1. Relier les sorties L, R du mélangeur aux INPUTS 1 et 2 du subwoofer respectivement.
2. Relancer le signal aux enceintes, en connectant OUTPUTS 1 à l'entrée Input de l'enceinte gauche, OUTPUTS 2 à l'entrée Input de l'enceinte droite.
3. Sélectionner l'impédance sur chaque enceinte (type « LINE »).
4. Positionner OUTPUTS MODE [4] du subwoofer sur XOVER, afin de relancer à l'enceinte un signal avec fréquence de crossover de 120 Hz.

SUB 615 - SUB618 Code 420120251 RÉV. 1.0

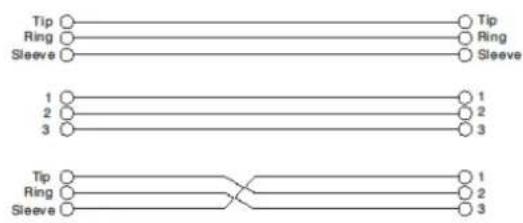

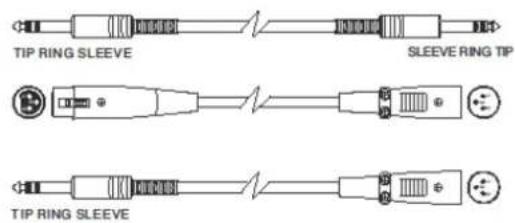

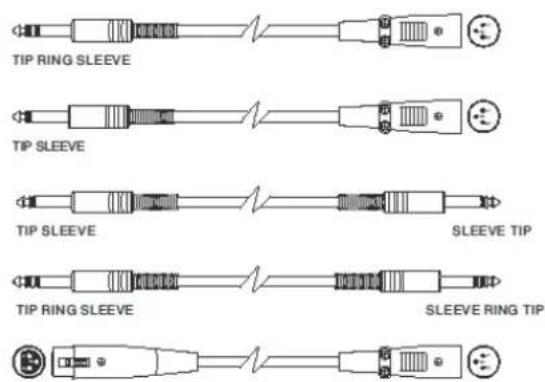

• Balanced

TIP RING SLEEVE SLEEVE RING TIP TIP RING SLEEVE


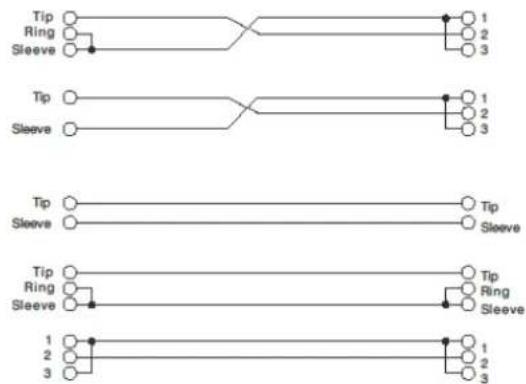

• Unbalanced


TIP RING SLEEVE TIP SLEEVE TIP SLEEVE SLEEVE TIP TIP RING SLEEVE SLEEVE RING TIP


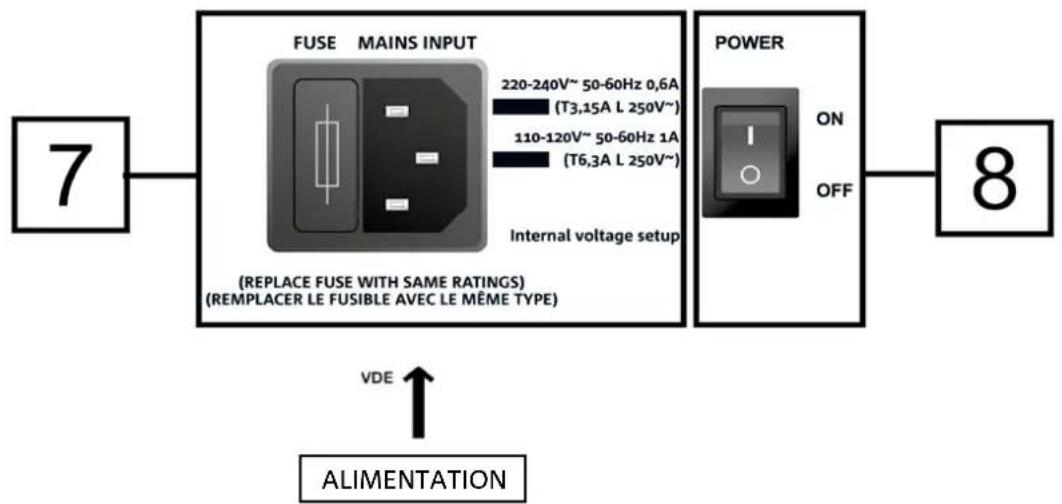

CONNEXION DE L'ALIMENTATION

Pour la connexion de l'alimentation du dispositif insérer le connecteur du câble en dotation dans « MAINS INPUT » [7]. Introduire ensuite la fiche dans une prise équipée de conducteur de terre. Mettre le sélecteur POWER [8] sur « ON ».

SUB615 - SUB618 Code 420120251 RÉV. 1.0

3. EXEMPLES D'UTILISATION

• Toute autre installation différente de celles ici décrites ne sera pas admise.
• Il est toujours interdit d'utiliser les poignées du subwoofer pour le suspendre
• Toujours vérifier que son positionnement soit stable et que l'installation ne comporte pas de risques aux personnes, animaux ou objets.

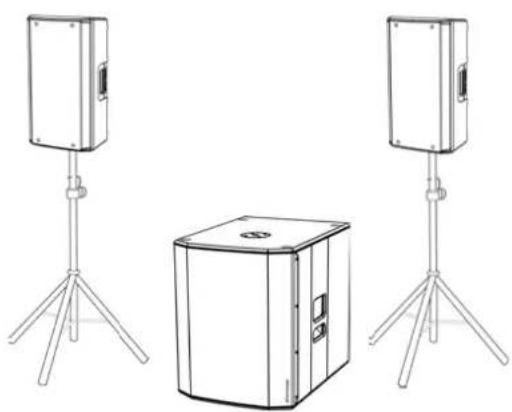

UTILISATION AU SOL

Il est possible d'utiliser des subwoofers 615 et 618 directement au sol (voir l'illustration à côté reportant un exemple d'utilisation.)

Il est possible d'utiliser une enceinte installée directement sur le subwoofer 615 ou 618 au moyen du mini-poteau de 35 mm de diamètre DS2-S (ex. série : INGENIA, B-HYPE, OPERA). Avec la série INGENIA il est possible d'utiliser 2 enceintes superposées (accessoires spécifiques : LP-IG et GSA-IG/GSA-IGA). Notamment, en cas de 2 INGENIA IG3T ou de 2 INGENIA IG4T superposées, il faut utiliser une fixation avec sangles supplémentaires pour assurer la stabilité de l'installation en toute sécurité.

UTILISATION SUR SUBWOOFER AVEC POTEAU TÉLESCOPIQUE

Il est possible d'utiliser une seule enceinte installée sur poteau de 35 mm de diamètre (ex. série : OPERA, B-HYPE). L'accessoire de référence est DS-2 (poteau télescopique). La hauteur maximale admise entre la base de l'enceinte et le plancher est de 165 cm, sauf dans le cas particulier de B-HYPE 15 et OPERA 15, pour lequel la hauteur maximale admise est de 120 cm.

Pour compléter la série, on prévoit les accessoires suivants en option :

- Housses de protection

Vérifier la compatibilité des nouveaux accessoires sur : www.btechnologies.com

5. DÉPANNAGE

Le subwoofer ne s'allume pas :

1. Vérifier la correcte alimentation en amont du système.
2. Vérifier que le câble d'alimentation avec un connecteur VDE est correctement inséré.

Le subwoofer s'allume mais n'émet aucun son :

1. Vérifier que le raccordement à l'entrée du signal audio a été correctement effectué.
2. Vérifier que les câbles utilisés ne sont pas endommagés.
3. Vérifier que le mélangeur ou la source sonore est activé/e et montre clairement la présence du signal de sortie.
4. Vérifier le niveau général au moyen du contrôle « Subwoofer Level ».

L'enceinte émet un son inadéquat :

1. Vérifier que les câbles utilisés ne sont pas endommagés ; si nécessaire, les remplacer (un câble endommagé peut entraîner la perte ou l'altération du signal).
2. Vérifier que les paramètres de sélection de Outputs Mode, Polarity, Subwoofer Mode sont correctement réglés selon la sélection de configuration.

SUB 615 - SUB618 Code 420120251 RÉV. 1.0

6. SPÉCIFICATIONS TECHNIQUES

INFORMATIONS GÉNÉRALES

Type :

Subwoofer actif

DONNÉES ACOUSTIQUES

Réponse en fréquence [-10dB] :	42 - 124 Hz (SUB 615) / 35 -130 Hz (SUB 618)
Max SPL (1m) :	131 dB (SUB 615) / 133 dB (SUB 618)
LF :	15” (SUB 615) / 18” (SUB 618)
LF voice coil :	2.5”
Fréquence de crossover :	120 Hz

AMPLIFICATEUR

Type :	AMP SMPS
Classe d'amplification	Classe D
Alimentation	1 x VDE
Puissance d'amplification RMS :	600 W

SUB615 - SUB618 Code 420120251 RÉV. 1.0

PROCESSEUR

Contrôleur interne :	DSP 28/56 bit
Limiter :	Peak, RMS, Thermique

INTERFACE UTILISATEUR

Commandes :

Subwoofer level, Ouputs Mode, Polarity, Subwoofer Mode

ENTRÉES ET SORTIES

Entrées :	2 x XLR Balanced Inputs
Sorties :	2x XLR Balanced Outputs

SPÉCIFICATIONS D'ALIMENTATION (ABSORPTION / INSTALLATION)

Absorption à 1/8 de la puissance en conditions moyennes d’utilisation (*) :	0.9 A (220-240V~) - 1.6 A (110-120V~)
Absorption à 1/3 de la puissance en conditions maximales d’utilisation (**):	1.7 A (220-240V~) - 2.8 A (110-120V~)
Absorption avec enceinte allumée en absence de signal (idle) :	16 W
Courant d’appel (inrush) :	17.9 A

* REMARQUE POUR L'INSTALLATEUR : Les valeurs se réfèrent à 1/8 de la puissance, dans des conditions moyennes de fonctionnement (programme de musique avec clipping rare ou absent). Il est conseillé pour tout type de configuration de considérer les valeurs minimales de dimensionnement.

** REMARQUE POUR L'INSTALLATEUR : Les valeurs se réfèrent à 1/3 de la puissance, dans des conditions lourdes de fonctionnement (programme de musique avec clipping fréquent et intervention du limiter). Il est conseillé d'effectuer le dimensionnement selon ces valeurs en cas d'installations et tours professionnels.

SUB 615 - SUB618 Code 420120251 RÉV. 1.0

DIMENSIONS

Matériau :	Bois à couches multiples (avec peinture de protection noire)
Grille :	Usinage CNC
Poignées :	2, latérales
Installation sur poteau :	Oui, 36 mm (prédisposition : M20)
Largeur :	430 mm (SUB 615) 500 mm (SUB 618)
Hauteur :	580 mm (SUB 615) 625 mm (SUB 618)
Profondeur :	600 mm (SUB 615) 690 mm (SUB 618)
Poids :	25.5 kg (SUB 615) 31.1 kg (SUB 618)

Les caractéristiques, les spécifications et l'aspect des produits sont sujets à changement sans préavis. dBTechnologies se réserve le droit d'apporter des modifications ou des améliorations de design ou de fabrication, sans obligation de modifier ou d'améliorer également les produits déjà réalisés.
