MODE D'EMPLOI Opera Unica 12 DB Technologies

Les avertissements spécifiés dans ce manuel doivent être respectés ainsi que les "CARACTERISTIQUES TECHNIQUES -Section 2".

Merci d'avoir acheté un produit conçu et développé en Italie par dBTechnologies ! Cette enceinte active polyvalente et ergonomique est le résultat d'une longue d'expérience dans le secteur de la diffusion sonore, offrant des solutions optimisées dans le domaine acoustique et électronique ainsi que pour le choix des matériaux utilisés.

INTRODUCTION

Les nouvelles enceintes actives OPERA UNICA sont équipées d'un driver à compression de 1" (bobine : 1.75") pour la section hautes fréquences. Un transducteur (bobine : 3") de 12" et 15" respectivement sur OPERA UNICA 12, OPERA UNICA 15 complète les excellentes performances acoustiques sur les basses et moyennes fréquences. Parmi les caractéristiques principales de ces enceintes :

• un projet ergonomique, compact et polyvalent avec la possibilité d'utilisation en monitoring pour des petits scénarios live
• asymétrie acoustique du pavillon pour les hautes fréquences, optimisée expressément pour une utilisation efficace dans différents scénarios à l'intérieur et à l'extérieur
• amplificateur numérique fiable et silencieux, ne demandant aucune ventilation active
• connexions audio entrée et sortie symétriques IN/LINK
• presets pouvant être sélectionnés avec de différentes égalisations pour utilisations diverses, grâce au DPS avec filtres FIR
• carte RDNet à bord, pour le contrôle à distance professionnel à l'aide des interfaces Control 2, Control 8 et l'intégration sur le logiciel AURORA NET

RÉFÉRENCES POUR L'UTILISATEUR

Pour utiliser au mieux votre enceinte OPERA UNICA il est recommandé de :

• lire le manuel d'utilisation quick start inclus dans l'emballage et le présent manuel d'utilisation dans son intégralité et le conserver pour toute la durée de vie du produit.
  • enregistrer le produit sur le site http://www.dbtechnologies.com à la section « SUPPORT ».
• conserver la preuve d'achat et la GARANTIE (Manuel d'utilisation « section 2 »).

OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0

CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES

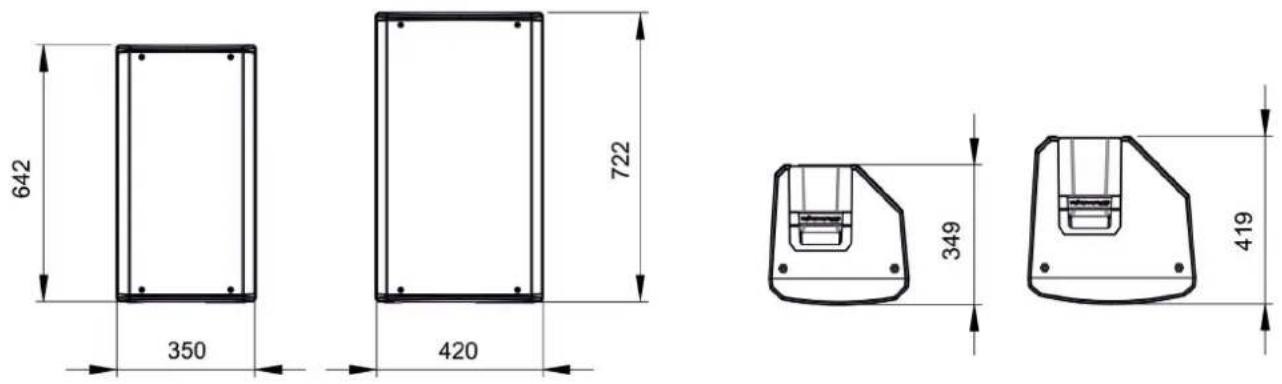

DIMENSIONS

La série OPERA UNICA a été conçue avec une attention particulière à l'optimisation du poids et de l'encombrement.

Le coffret est léger mais robuste à la fois ; il intègre 2 poignées, une latérale ou une supérieure, pour une maniabilité aisée.

Pour une comparaison rapide des 2 modèles, on reporte ci-dessous les mesures totales :

OPERA UNICA 12 - 350 mm (L), 642 mm (A), 349 mm (P)

OPERA UNICA 15 - 420 mm (L), 722 mm (A), 419 mm (P)

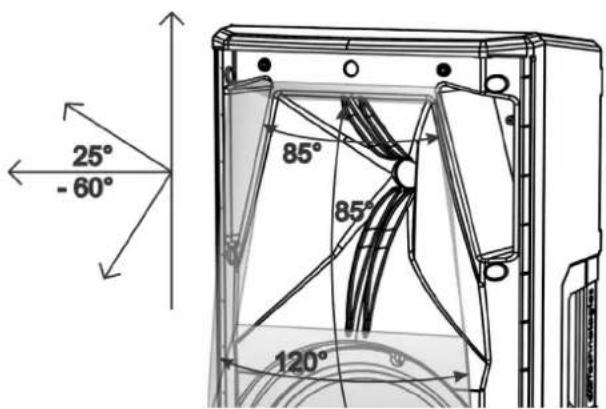

COUVERTURE ACOUSTIQUE

Le dessin particulier du pavillon, représenté schématiquement dans la figure, est commun aux 2 modèles.

À l'horizontale, la couverture diffère entre la valeur de 85° (partie supérieure) et de 120° (partie inférieure).

Cet expédient optimise l'émission acoustique par exemple dans le cas d'installation verticale dans des milieux réverbérants.

L'ampleur verticale totale (85°) est asymétrique, dans le but d'augmenter la pression sonore du pavillon sur une longue distance.

Veuillez considérer ces données en cas d'emploi éventuel avec fonction de monitoring ou d'installation horizontale (murale) de l'enceinte, afin de calculer la couverture correcte du milieu.

25° -60° 85° 85° 120°

OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0

CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE

L'amplificateur numérique, classe D, est le cœur de la série OPERA UNICA. Le système est silencieux et ne demande aucun refroidissement par ventilateur. Le contrôle du système se fait par le biais d'un puissant DSP dédié qui gère plusieurs paramètres.

La puissance de l'amplification sonore est de 900 W RMS pour tous les modèles.

ATTENTION!

• Protéger le module contre l'humidité.
• N'essayer en aucun cas d'ouvrir l'amplificateur.
• En cas de dysfonctionnement, couper immédiatement l'alimentation et débrancher le module du réseau, puis contacter un réparateur agréé.

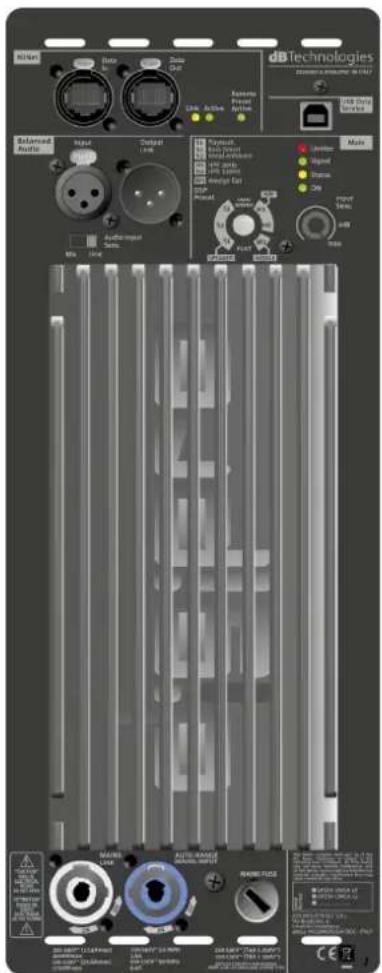

Le panneau du DIGIPRO G3 est caractérisé par :

• Section d'Entrée de Sortie et de Contrôle
• Section d'Alimentation

- Ne jamais démonter la grille frontale de protection du produit. Pour prévenir le danger de choc électrique, en cas d'endommagement accidentel ou de remplacement de la grille de protection (à effectuer auprès du service assistance), couper mmédiatement l'alimentation. Ne jamais brancher l'alimentation secteur avec la grille démontée.

OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0

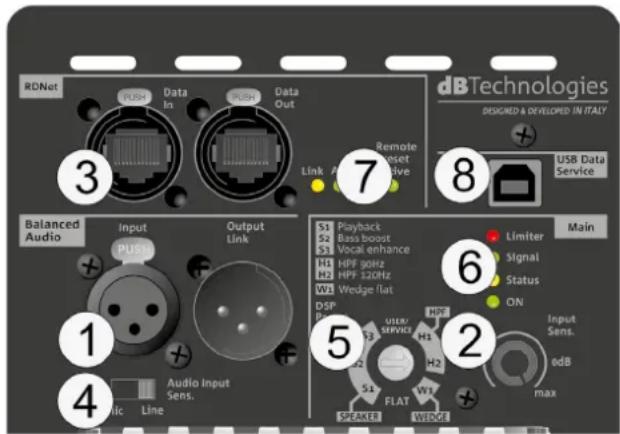

SECTION D'ENTRÉE, SORTIE, RDNET ET CONTRÔLE

1. ENTRÉE ET RELANCE AUDIO (« Balanced audio »)

Entrée et sortie compatibles avec câbles XLR symétriques. En particulier, « Input » est utilisé pour le branchement avec le signal audio venant du mélangeur ou d'une autre enceinte, « Output Link » pour la relance du signal à d'autres enceintes en configuration daisy-chain.

2. SENSIBILITÉ ENTRÉE

Elle permet de régler l'atténuation de l'enceinte en agissant sur le volume d'entrée.

3. ENTRÉE ET RELANCE DE LA CONNEXION DE RÉSEAU RDNet Section compatible avec les câbles de réseau avec connecteurs type etherCON/RJ45.

En particulier « Data in » doit être relié à des dispositifs comme RDNet Control 2 ou Control 8, « Data Out » est utilisé pour la relance du réseau à d'autres enceintes en configuration daisy-chain.

RDNet 3 Data In 4 Data Out 5 Audio Input Sens. 6 dBTechologies DESIGNED & DEVELOPED IN ITALY USB Data Service 7 Remote Reset Link P Output Link 8 Balanced Audio Input Push Output Link Main S1 Playback S2 Bass boost S3 Vocal enhance H1 HPF 90Hz H2 HPF 120Hz W1 Wedge flat DSP P UTER/ SERVICE H1 H2 S1 FLAT W1 SPEAKER WEDGE 6 Limiter Signal Status ON Input Sens. edB max

4. SÉLECTEUR SENSIBILITÉ ENTRÉE « Mic/Ligne »

Sélecteur à régler dans la position « Mic » en cas d'entrée microphone, « Ligne » en cas de signal provenant par exemple d'un mélangeur ou d'une autre enceinte.

5. DSP PRESET - COMMANDE ROTATIVE ET TABLEAU

Les presets sélectionnables par commande rotative figurent dans ce tableau en tant que mémorandum. ENCEINTE

S1 - Playback, idéal pour la reproduction d'un programme de musique

S2 - Bass boost, accentuation des basses fréquences

S3 - Vocal enhance, idéal pour la reproduction de la voix humaine HPF

H1 - HPF 90Hz, applique un filtre avec fréquence de coupure à 90 Hz

H2 - HPF 120Hz, applique un filtre avec fréquence WEDGE

W1 - WEDGE FLAT, FLAT

FLAT - N'applique pas d'égalisation à la sortie de l'enceinte.

UTILISATEUR/SERVICE - POSITION POUR LA MISE À JOUR DU MICROLOGICIEL

6. LED D'ÉTAT

LED relatives au fonctionnement de l'enceinte. Voir le tableau explicatif dans la page suivante.

7. LED DE CONTRÔLE

LED relatives au fonctionnement en réseau (RDNet) du module.

En particulier, « Link » allumé signale que le réseau RDNet est actif et a reconnu le dispositif, « Active » en mode clignotant, qu'il existe un trafic de données, « Remote Preset Active » que toutes les commandes locales sur le panneau amplificateur sont by-passées par la commande à distance RDNet.

8. USB DATA SERVICE

Port de type USB B, à utiliser exclusivement pour la mise à jour du micrologiciel du produit. Voir la section « MISE À JOUR DU MICROLOGICIEL » pour plus d'informations.

OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0

SECTION D'ALIMENTATION

CAUTION ONION OF ELECTRONIC ONION OF NOT OPEN ATTENTION RANGE OF CLOSURE IN METER 10 MAINS LINK 9 AUTO-RANGE MAINS INPUT 11 MAINS FUSE ■ OPERA UNICA 15 ■ OPERA UNICA 22 ■ OPERA UNICA 35 ■ OPERA UNICA 42 ■ OPERA UNICA 52 ■ OPERA UNICA 62 ■ OPERA UNICA 72 ■ OPERA UNICA 82 ■ OPERA UNICA 92 ■ OPERA UNICA 102 ■ OPERA UNICA 112 ■ OPERA UNICA 122 ■ OPERA UNICA 132 ■ OPERA UNICA 142 ■ OPERA UNICA 152 ■ OPERA UNICA 162 ■ OPERA UNICA 172 ■ OPERA UNICA 182 ■ OPERA UNICA 192 ■ OPERA UNICA 202 ■ OPERA UNICA 212 ■ OPERA UNICA 222 ■ OPERA UNICA 232 ■ OPERA UNICA 242 ■ OPERA UNICA 252 ■ OPERA UNICA 262 ■ OPERA UNICA 272 ■ OPERA UNICA 282 ■ OPERA UNICA 292 ■ OPERA UNICA 302 ■ OPERA UNICA 312 ■ OPERA UNICA 322 ■ OPERA UNICA 332 ■ OPERA UNICA 342 ■ OPERA UNICA 352 ■ OPERA UNICA 362 ■ OPERA UNICA 372 ■ OPERA UNICA 382 ■ OPERA UNICA 392 ■ OPERA UNICA 402 ■ OPERA UNICA 412 ■ OPERA UNICA 422 ■ OPERA UNICA 432 ■ OPERA UNICA 442 ■ OPERA UNICA 452 ■ OPERA UNICA 462 ■ OPERA UNICA 472 ■ OPERA UNICA 482 ■ OPERA UNICA 492 ■ OPERA UNICA 502 ■ OPERA UNICA 512 ■ OPERA UNICA 522 ■ OPERA UNICA 532 ■ OPERA UNICA 542 ■ OPERA UNICA 552 ■ OPERA UNICA 562 ■ OPERA UNICA 572 ■ OPERA UNICA 582 ■ OPERA UNICA 592 ■ OPERA UNICA 602 ■ OPERA UNICA 612 ■ OPERA UNICA 622 ■ OPERA UNICA 632 ■ OPERA UNICA 642 ■ OPERA UNICA 652 ■ OPERA UNICA 662 ■ OPERA UNICA 672 ■ OPERA UNICA 682 ■ OPERA UNICA 692 ■ OPERA UNICA 702 ■ OPERA UNICA 712 ■ OPERA UNICA 722 ■ OPERA UNICA 732 ■ OPERA UNICA 742 ■ OPERA UNICA 752 ■ OPERA UNICA 762 ■ OPERA UNICA 772 ■ OPERA UNICA 782 ■ OPERA UNICA 792 ■ OPERA UNICA 802 ■ OPERA UNICA 812 ■ OPERA UNICA 822 ■ OPERA UNICA 832 ■ OPERA UNICA 842 ■ OPERA UNICA 852 ■ OPERA UNICA 862 ■ OPERA UNICA 872 ■ OPERA UNICA 882 ■ OPERA UNICA 892 ■ OPERA UNICA 902 ■ OPERA UNICA 912 ■ OPERA UNICA 922 ■ OPERA UNICA 932 ■ OPERA UNICA 942 ■ OPERA UNICA 952 ■ OPERA UNICA 962 ■ OPERA UNICA 972 ■ OPERA UNICA 982 ■ OPERA UNICA 992 ■ OPERA UNICA 1002

9. CONNECTEUR D'ALIMENTATION « MAINS INPUT »

Compatible avec le connecteur powerCON, l'alimentation est dotée de fonction autorange. Reconnaissance automatique de la tension à l'intérieur de l'intervalle [100-120V\~] ou [220-240V\~].

10. RELANCE D'ALIMENTATION « MAINS INPUT »

Compatible avec connecteur type powerCON pour la relance de l'alimentation à d'autres enceintes. Pour savoir le nombre maximum de modules pouvant être connectés dans un système relancé, consulter la section SPÉCIFICATIONS TECHNIQUES.

11. FUSIBLE DE RÉSEAU.

Logement pour le fusible de réseau.

STATUS LED TABLE

OPERA UNICA	Limiter	Signal	Status	ON
Switch on	OFF	OFF	SOLID FOR A FEW SEC.	OFF
Normal use	ACTIVE	ACTIVE	OFF	SOLID
Partial fault	ACTIVE	ACTIVE	CYCLIC BLINK	SOLID
Total fault	CYCLIC BLINK	OFF	SOLID ON	OFF

OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0

2. PREMIER ALLUMAGE

CONTENU DE L'EMBALLAGE

Vérifier l'intégralité du contenu de l'emballage. L'emballage contient :

• enceinte OPERA UNICA
  • câble d'alimentation
• quick start et la documentation de garantie
• 1 fusible

UTILISATION

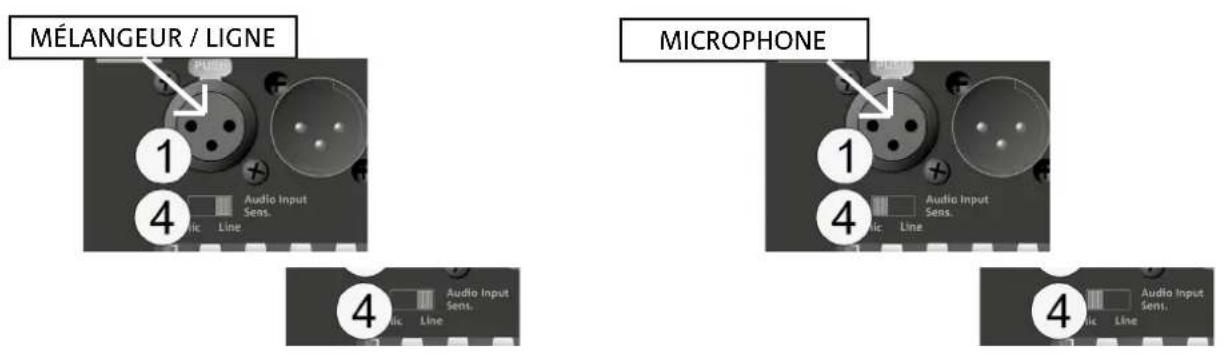

CONNEXION DES ENTRÉES

Il est possible de connecter jusqu'à 1 entrée dans la section entrée et contrôle à l'arrière de l'enceinte. En particulier, en cas d'entrée de microphone, configurer le sélecteur 4 en position « Mic ».

OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0

CONNEXION DE L'ALIMENTATION

INS K AUTO- MAINS 9 LOS 228-248V~ SD-60Hz 4.6A 100-129V~ SD-60Hz 4.4A ALIMENTATION

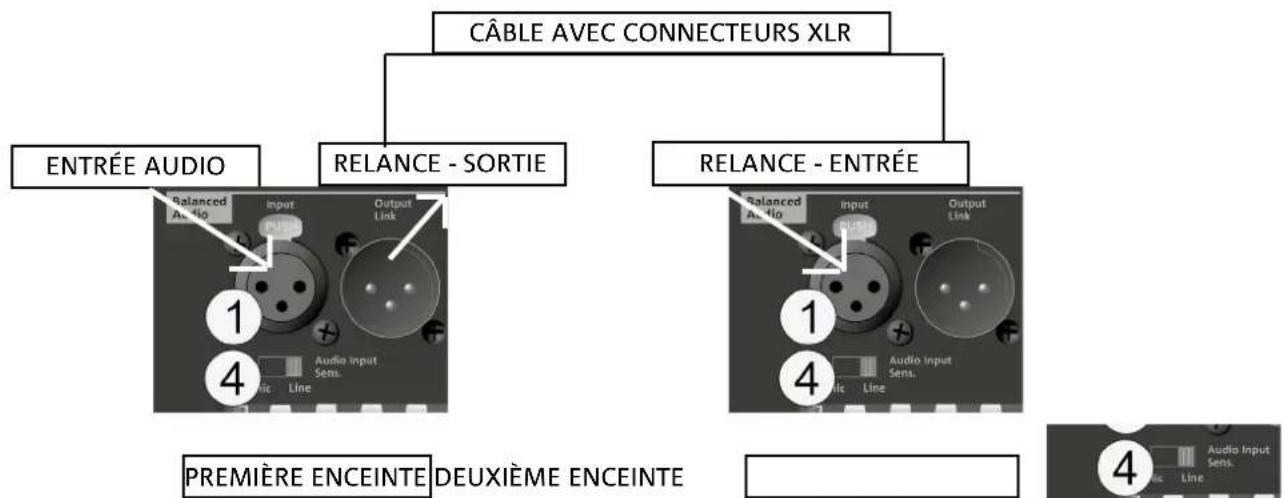

CONNEXION DES SORTIES ENTRE PLUSIEURS ENCEINTES (relance du signal audio)

CÂBLE AVEC CONNECTEURS XLR ENTRÉE AUDIO RELANCE - SORTIE RELANCE - ENTRÉE Balanced Audio Input Output Line Line 1 4 PREMIÈRE ENCEINTE DEUXIÈME ENCEINTE Balanced Audio Input Output Line Line 1 4 Audio Input Sens. Line Line Audio Input Sens.

Il est possible de relancer un signal audio en branchant la sortie Output Link à l'entrée Input d'une OPERA UNICA additionnelle. Dans la deuxième enceinte, Audio Input Sensitivity doit se trouver dans la position « Ligne ».

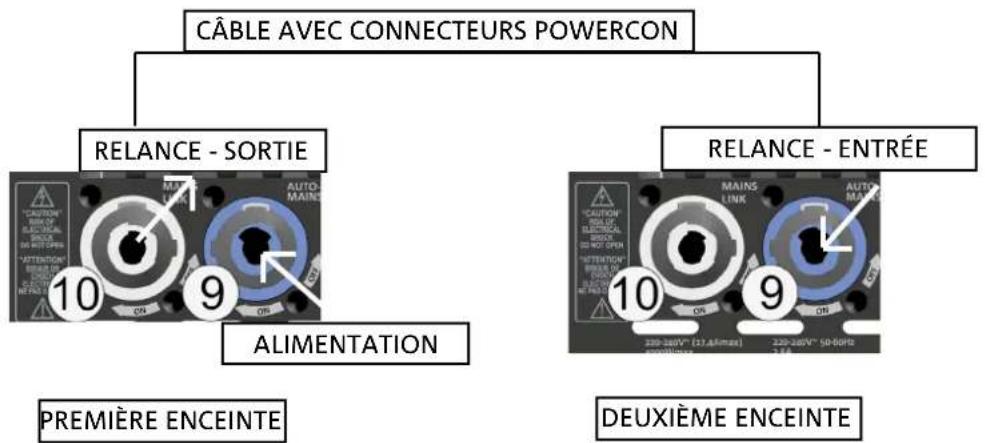

CONNEXION DE L'ALIMENTATION ENTRE PLUSIEURS ENCEINTES

CÂBLE AVEC CONNECTEURS POWERCON RELANCE - SORTIE 10 9 ALIMENTATION PREMIÈRE ENCEINTE 10 9 RELANCE - ENTRÉE 10 9 220-260V™ (17.4Amax) 220-260V™ 50-00Hz DEUXIÈME ENCEINTE

Il est possible de connecter jusqu'à 1 entrée dans la section entrée et contrôle à l'arrière de l'enceinte. En particulier, en cas d'entrée de microphone, configurer le sélecteur 4 en position « Mic ».

OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0

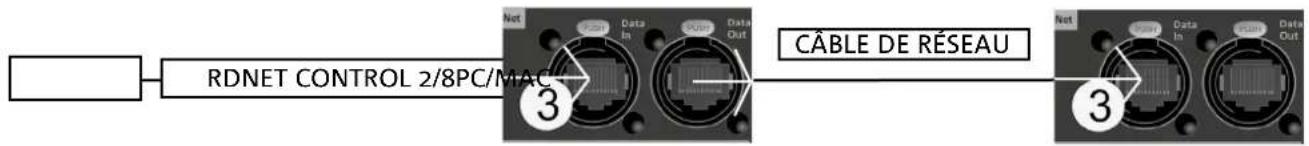

3. CONNEXION RDNET ET COMMANDE À DISTANCE

RDNET CONTROL 2/8PC/MAC CÂBLE DE RÉSEAU

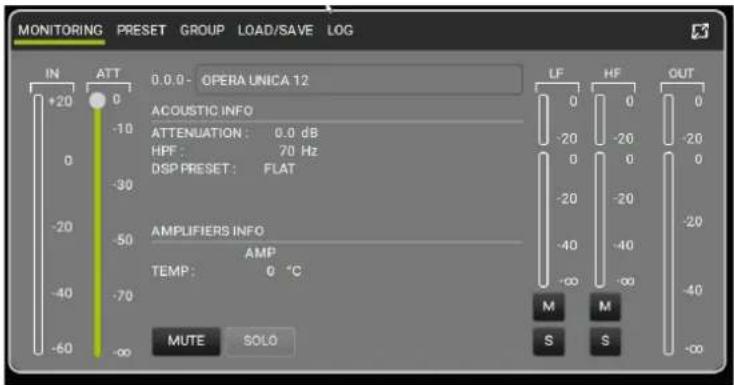

- Tous les paramètres de l'enceinte peuvent être réglés à l'aide de la commande à distance, après avoir réalisé correctement les connexions RDNet, à l'aide du logiciel gratuit AURORA NET (dans la version Bêta lors de la publication de ce manuel). Quand la commande est à distance, les commandes locales présentes sur l'enceinte sont by-passées. Grâce à l'utilisation de ces logiciels, il est possible en outre de contrôler un nombre plus grand de paramètres (pour plus d'informations, veuillez consulter le manuel complet de AURORA NET).

AURORA NET notamment, est un logiciel :

• multiplateforme (Windows /MAC OS X)
• permettant un contrôle plus attentif des paramètres et de leur chronologie
• permettant une gestion plus flexible même en cas d'installations fixes / live de grandes dimensions (avec un contrôle avancé des groupes)
• optimisé pour la facilité d'utilisation et la vitesse d'affichage des données

MONITORING PRESET GROUP LOAD/SAVE LOG IN ATT 0.0.0 - OPERA UNICA 12 [phone] -∞ LF HF OUT 0 0 0 -20 -20 -20 0 0 0 -20 -20 -20 -40 -40 -40 -∞ -∞ -∞ M M S S -∞

4. EXEMPLES D'UTILISATION

• Toute autre installation différente de celles ici décrites ne sera pas admise.
• Il est toujours interdit d'utiliser les poignées de l'enceinte pour la suspendre
• Toujours vérifier que son positionnement soit stable et que l'installation ne comporte pas de risques aux personnes, animaux ou objets.
• Effectuer l'installation sur une surface plate et non inclinée, dans le cas contraire, il faut adopter une fixation supplémentaire de sécurité.

INSTALLATION SUR PIED

1 enceinte OPERA UNICA peut être installée sur pied avec support trépied en option (accessoire SSB2) standard avec poteau de 35 mm de diamètre. La hauteur maximale admise entre la base de l'enceinte et le plancher est de 160 cm.

ATTENTION!

- Utiliser un support adéquatement dimensionné avec le pied central en avant pour assurer une correcte stabilité.

INSTALLATION SUR SUBWOOFER

Par le biais de l'installation avec l'accessoire DS2-S, il est possible d'utiliser 1 OPERA UNICA directement sur subwoofer équipé de bride M20. Pour plus d'informations consulter le manuel de l'accessoire.

Il est possible d'utiliser une seule enceinte installée sur poteau de 35 mm de diamètre. La hauteur maximale admise entre la base de l'enceinte et le plancher est de 160 cm. En cas de subwoofer modèle DVA S08DP ou SUB 28D il faut utiliser une fixation mécanique supplémentaire, ou une fixation avec sangles pour bloquer correctement l'installation en toute sécurité.

Les enceintes de la série OPERA UNICA peuvent être utilisées en tant que retours de scène pour de petits scénarios live. Dans ce cas elles sont à installer à l'horizontale du côté incliné. Faire référence aux spécifications de couverture acoustique reportées dans la section relative. Utiliser les réglages DSP appropriés reportés dans le tableau « DSP preset » en mode wedge (W1 ou bien FLAT).

INSTALLATION MURALE AVEC ÉTRIERS

Les modèles OPERA UNICA peuvent être installés au mur à l'horizontale ou à la verticale, à l'aide de l'accessoire WB-OP12, WB-OP15, à utiliser avec OPERA UNICA 12, OPERA UNICA 15 respectivement.

Pour tout détail complémentaire, se référer aux instructions relatives à cet accessoire.

INSTALLATION SUR STAND TREILLIS AMÉRICAIN AVEC ÉTRIERS ET CROCHETS ALISCAFF

Les modèles OPERA UNICA peuvent être installés sur un stand treillis américain à l'horizontale ou à la verticale, à l'aide de l'accessoire WB-OP12, WB-OP15, à utiliser avec OPERA UNICA 12, OPERA UNICA 15 respectivement. Cet accessoire permet d'utiliser des crochets aliscaff (non compris) pour cette configuration particulière. Pour tout détail complémentaire, se référer aux instructions relatives à cet accessoire.

Il est possible d'installer l'enceinte à l'aide de crochets eyebolt (chevilles à œillet). Le positionnement est illustré dans la figure à côté, où le crochet eyebolt permet le réglage de l'angle final (MAX 45°).

M10 max 45°

OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0

5. ACCESSOIRES

Pour compléter la série, on prévoit les accessoires suivants en option :

• SSB2, paire de trépieds diamètre 35 mm
- Étrier mural OP-WB12, OP-WB15
- Housse anti-pluie Rain Cover RC-M1, pour tous les modèles

OP-WB (ÉTRIERS MURAUX)

- Ne jamais utiliser les poignées pour suspendre l'enceinte !

Pour toute information complémentaire, se référer aux manuels relatifs.

Pour toutes les mises à jour des accessoires consulter le site www.dbtechnologies.com

OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0

6. DÉPANNAGE

L'enceinte ne s'allume pas :

1. Vérifier la correcte alimentation en amont du système.
2. Vérifier que le câble d'alimentation est correctement inséré.

L'enceinte s'allume mais n'émet aucun son :

1. Vérifier que le raccordement à l'entrée du signal audio a été correctement effectué.
2. Vérifier que les câbles utilisés ne sont pas endommagés.
3. Vérifier que le mélangeur ou la source sonore est activé/e et montre clairement la présence du signal de sortie.
4. Vérifier que le niveau de l'entrée est approprié.

L'enceinte émet un son insuffisant ou déformé :

1. Ajuster d'abord le volume de la source, ensuite amener le gain de l'entrée à un niveau adéquat. Vérifier que les câbles utilisés ne sont pas endommagés ; si nécessaire, les remplacer (un câble endommagé peut entraîner la perte ou l'altération du signal).
2. Vérifier que les paramètres de sélection de l'entrée (Mic/Ligne) sont corrects par rapport à la source
3. Vérifier que les réglages de preset « DSP » sont adéquats à l'utilisation sélectionnée.

7. SPÉCIFICATIONS TECHNIQUES

GÉNÉRAL

Type :

Enceinte active à 2 voies

DONNÉES ACOUSTIQUES

Réponse en fréquence [-10dB] :	67 - 20k Hz (OPERA UNICA 12) / 57 - 20k Hz (OPERA UNICA 15)
Réponse en fréquence [-3dB] :	73 - 20k Hz (OPERA UNICA 12) / 61- 20k Hz (OPERA UNICA 15)
Max SPL :	132 dB (OPERA UNICA 12) / 133 dB (OPERA UNICA 15)
HF voice coil :	1.75"
HF compression driver (sortie) :	1"
LF :	12" (OPERA UNICA 12) / 15" (OPERA UNICA 15)
LF Voice coil :	3"
Fréquence de crossover (24 dB/oct) :	1600 Hz
Directivité :	Verticale asymétrique - Horizontale différenciée
Couverture (HxV) :	85° - 120° x 80° (+25°/-60°)

AMPLIFICATEUR

Type :	AMP SMPS
Classe d'amplification :	Classe D
Alimentation	connecteur PowerCON

OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0

Puissance d'amplification RMS :	900 W
Puissance de crête :	1800 W

PROCESSEUR

Contrôleur interne :	DSP 56 bit
Convertisseur A/D D/A :	24 bit/48 kHz
Limiter :	Peak, RMS, Thermique

INTERFACE UTILISATEUR

Commandes :

Niveau et sélecteur de l’entrée, preset commande rotative DSP

ENTRÉES ET SORTIES

Entrées :	1 entrée audio symétrique (avec sélection Ligne/Mic), 1 entrée RDNet
Sorties :	1x XLR Link OUT, 1 sortie RDNet
Alimentation :	powerCON IN/LINK

SPÉCIFICATIONS D'ALIMENTATION (ABSORPTION / INSTALLATION)

Absorption à 1/8 de la puissance en conditions moyennes d'utilisation (*) :	1,3 A (230 V) - 2,1 A (115 V)
Absorption à 1/3 de la puissance en conditions maximales d'utilisation (**):	2,6 A (230 V) - 4,4 A (115 V)
Absorption avec enceinte allumée en absence de signal (idle) :	19 W
Courant d'appel (inrush) :	46 A
Nombre d'enceintes pouvant être relancées :	6 (1+5) (230 V) / 3 (1+2) (115 V)

* REMARQUE POUR L'INSTALLATEUR : Les valeurs se réfèrent à 1/8 de la puissance, dans des conditions moyennes de fonctionnement (programme de musique avec clipping rare ou absent). Il est conseillé pour tout type de configuration de considérer les valeurs minimales de dimensionnement.
** REMARQUE POUR L'INSTALLATEUR : Les valeurs se réfèrent à 1/3 de la puissance, dans des conditions lourdes de fonctionnement (programme de musique avec clipping fréquent et intervention du limiter). Il est conseillé d'effectuer le dimensionnement selon ces valeurs en cas d'installations et tours professionnels.

OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0

DIMENSIONS

Matériau :	Polypropylène PP renforcé
Grille :	Usinage CNC
Pré-équipé pour fly-bar :	Oui
Poignées :	2 (latérale, supérieure)
Installation sur poteau :	Oui, 36 mm
Largeur :	350 mm (OPERA UNICA 12) / 420 mm (OPERA UNICA 15)
Hauteur :	642 mm (OPERA UNICA 12) / 722 mm (OPERA UNICA 15)
Profondeur :	349 mm (OPERA UNICA 12) / 419 mm (OPERA UNICA 15)
Poids :	15 kg (OPERA UNICA 12) / 18,2 kg (OPERA UNICA 15)

Les caractéristiques, les spécifications et l'aspect des produits sont sujets à changement sans préavis. dBTechnologies se réserve le droit d'apporter des modifications ou des améliorations de design ou de fabrication, sans obligation de modifier ou d'améliorer également les produits déjà réalisés.

AEB

A.E.B. Industriale Srl

Via Brodolini, 8
