VIO L1610 - Haut-parleur DB Technologies - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module line-array actif à 3 voies
Marque	DB Technologies
Modèle	VIO L1610
Largeur	720 mm
Hauteur	312 mm
Profondeur	520 mm
Poids	31,3 kg
Type d'amplification	Classe D, Digipro® G4
Puissance RMS	1 600 W
Puissance crête	3 200 W
SPL max à 1 m	141 dB
Réponse en fréquence (-6 dB)	60 Hz - 17 000 Hz
Réponse en fréquence (-10 dB)	56 Hz - 20 000 Hz
Transducteurs graves	2 x 10" à aimant néodyme
Transducteur médium/aigu	1,4" coaxial à aimant néodyme
Fréquences de raccordement	500 Hz et 3 300 Hz
Directivité	100° x (nombre de modules)
Processeur DSP	32 bits, filtres FIR
Préréglages DSP	Couplage des enceintes et compensation HF (8 positions chacun)
Refroidissement	Par convection naturelle
Entrée/sortie audio	XLR symétrique (In / Link)
Entrée/sortie secteur	PowerCon TRUE1® (In / Link)
Réseau RDNet	EtherCON (Data In / Out)
Port USB	Mini-USB type B (mise à jour firmware)
Alimentation	100-120 V~ ou 220-240 V~ (auto-range)
Consommation à vide	34 W
Consommation 1/8 puissance moyenne	1,4 A (220-240 V~) / 2,1 A (100-120 V~)
Consommation 1/3 puissance maximale	3 A (220-240 V~) / 4,5 A (100-120 V~)
Nombre max de modules par ligne d'alimentation	1 + 4 (220-240 V~) / 1 + 3 (100-120 V~)
Matériau du coffret	Bois avec revêtement polyuréa noir
Grille de protection	Métal usiné CNC
Suspension intégrée	Étriers escamotables avant et arrière avec goujons à déverrouillage rapide
Accessoires optionnels	Fly-bar DRK-210, chariot DT-VIOL210
Protection contre les intempéries	Housses anti-pluie intégrées
Entretien et nettoyage	Ne pas obstruer les ailettes de refroidissement. Utiliser un chiffon sec. Ne jamais démonter la grille.
Sécurité	Utilisation par personnel qualifié uniquement. Vérifier l'intégrité avant chaque utilisation. Respecter les normes locales.
Garantie	Conserver la preuve d'achat. Enregistrer le produit sur le site DB Technologies.
Logiciel de conception	dBTechnologies Composer (gratuit)

FOIRE AUX QUESTIONS - VIO L1610 DB Technologies

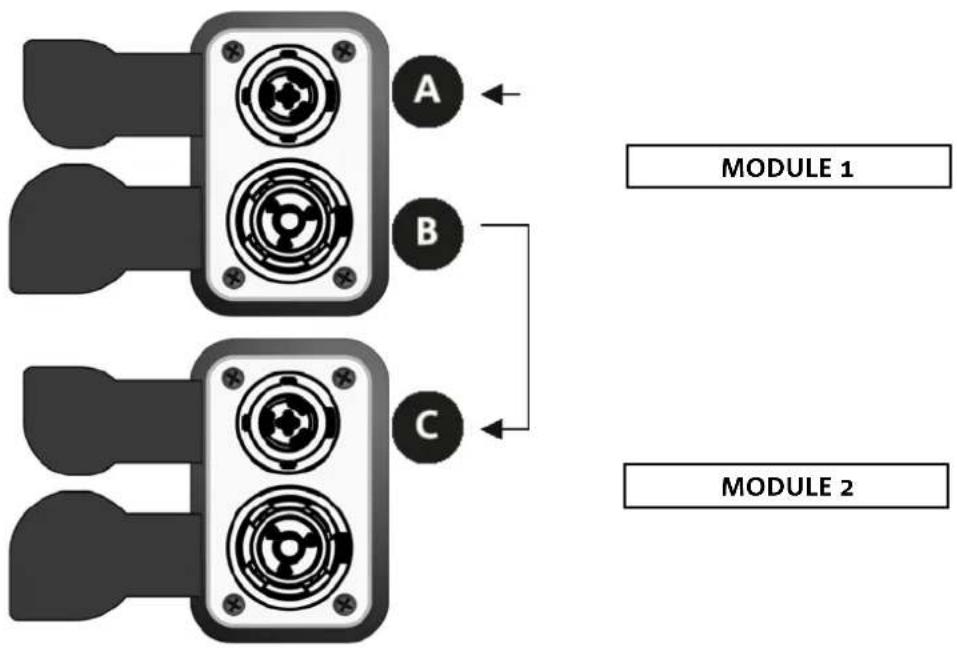

Comment brancher l'alimentation de plusieurs modules VIO L1610 ?

Utilisez des câbles avec connecteurs powerCON TRUE1 (non fournis). Branchez la sortie MAINS LINK d'un module à l'entrée MAINS INPUT du suivant. Le nombre maximum de modules par ligne d'alimentation est de 1+4 pour 220-240V et 1+3 pour 100-120V. Consultez le manuel pour les détails.

Comment configurer le DSP pour un line-array de 8 modules ?

Utilisez les commandes rotatives SPEAKER COUPLING et HIGH FREQUENCY COMPENSATION sur le panneau. Pour 8 modules, positionnez COUPLING sur B (7-8 enceintes) et COMPENSATION selon la distance du public (positions 2 à 8). Vous pouvez aussi régler à distance via le réseau RDNet avec le logiciel AURORA NET.

Que faire si le module ne s'allume pas ?

Vérifiez d'abord l'alimentation en amont. Assurez-vous que le câble d'alimentation est correctement enfiché dans le connecteur MAINS INPUT. Vérifiez le fusible réseau (derrière le connecteur). Si le problème persiste, contactez un réparateur agréé.

Comment connecter le réseau RDNet ?

Reliez le connecteur Data In du premier module à une unité de contrôle RDNet (Control 2 ou 8) avec un câble etherCON/RJ45. Relancez le signal en connectant Data Out au Data In du module suivant, en daisy-chain. Les LED Link et Active indiquent le bon fonctionnement du réseau.

Puis-je utiliser le VIO L1610 en extérieur ?

Oui, le module est équipé de housses anti-pluie pour protéger l'amplificateur. Cependant, il est conseillé d'ancrer le système pour éviter les oscillations dues au vent. Suivez les instructions d'installation du manuel pour les configurations extérieures.

Comment mettre à jour le firmware du VIO L1610 ?

Téléchargez le logiciel USB BURNER MANAGER et le dernier fichier .zip du firmware depuis le site DB Technologies (section DOWNLOADS). Reliez le module au PC via le port mini-USB B (câble non fourni). Lancez USB BURNER MANAGER, ouvrez le fichier et cliquez sur 'Mettre à jour'.

Quel est le SPL maximal du VIO L1610 ?

Le SPL maximal à 1 m est de 141 dB. Cette valeur est atteinte en utilisant l'amplification de 1600 W RMS (3200 W crête) et les transducteurs néodyme haute efficacité.

Comment transporter plusieurs modules VIO L1610 ?

Utilisez le chariot optionnel DT-VIOL210 qui peut transporter jusqu'à 4 modules. Vous pouvez également monter un fly-bar DRK-210 sur le chariot pour le transport. Assurez-vous que les freins sont actionnés lors du chargement/déchargement.

Que faire si le module émet un son insatisfaisant ?

Vérifiez les réglages DSP : SPEAKER COUPLING et HIGH FREQUENCY COMPENSATION doivent correspondre au nombre de modules et à la distance du public. Si vous utilisez RDNet, assurez-vous que les paramètres à distance ne sont pas conflictuels. Utilisez le logiciel Composer pour vérifier la configuration.

Quels sont les avantages de la technologie Floating ADC ?

La technologie Floating ADC isole parfaitement l'entrée audio des bruits, bourdonnements et interférences. Cela garantit un signal audio propre même avec des câbles longs ou dans des environnements électriquement bruyants.

MODE D'EMPLOI VIO L1610 DB Technologies

Les avertissements dans le présent manuel doivent être respectés conjointement au "MANUEL D'UTILISATION – Section 2".

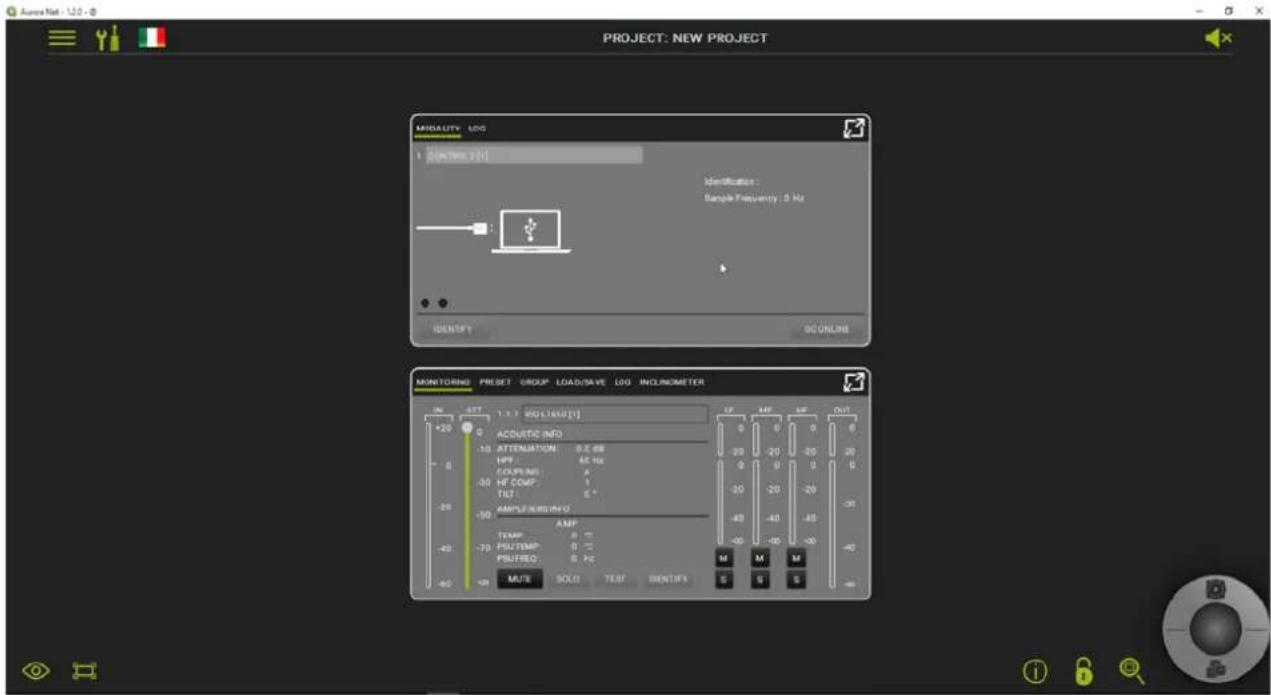

3. PARAMÈTRES PRÉ-RÉGLAGE DSP ET CONTRÔLE À DISTANCE.... 105

4. CONNEXIONS 107

BRANCHEMENT ET RELANCE DE L'ALIMENTATION.... 107

BRANCHEMENT ET RELANCE DU SIGNAL AUDIO ET RDNET.... 108

5. INSTALLATION ET CONFIGURATION.... 110

CONTENU DE L'EMBALLAGE.... 110

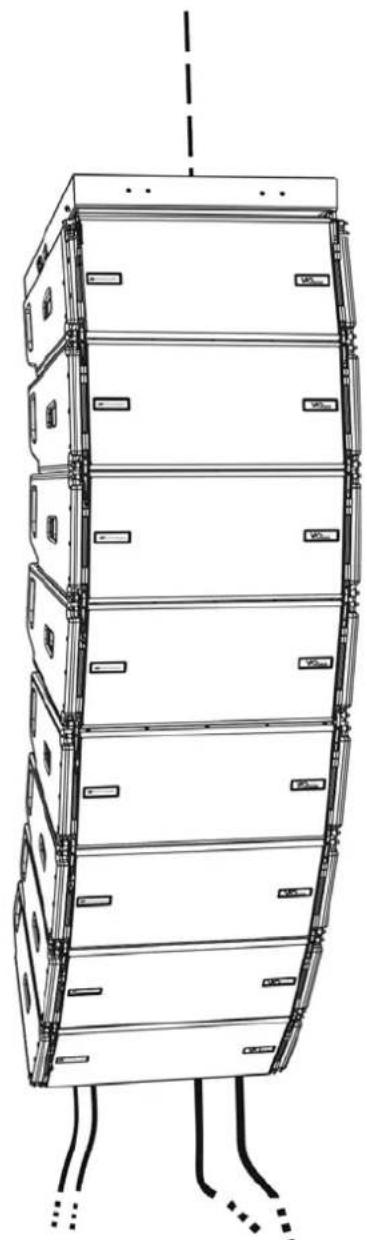

INSTALLATION FLOWN (EXEMPLE DE 1 ARRAY AVEC 8 MODULES).... 110

INSTALLATION STACKED (EXEMPLE DE 1 OU 4 MODULES SUR SUB318).... 114

6. DÉPANNAGE 115

7. MISE À JOUR DU MICROLOGICIEL 116

8. SPÉCIFICATIONS TECHNIQUES 117

INFORMATIONS GÉNÉRALES.... 117

Merci d'avoir acheté un produit conçu et développé en Italie par dBTechnologies ! Ce module line-array actif, puissant à montage rapide, est le résultat d'une longue expérience dans le secteur de la diffusion sonore. Il adopte des solutions optimisées dans le domaine acoustique et électronique ainsi que pour le choix des matériaux utilisés.

INTRODUCTION

Le module line-array actif à 3 voies VIO-L1610 inaugure une nouvelle saison dans le secteur de la diffusion sonore pour les applications live d'intérieur et d'extérieur de moyennes et grandes dimensions. La famille VIO combine innovation technique et design optimisé dans un système au son extraordinaire, renfermé dans une mécanique aux dimensions contenues et au montage rapide et simple. Les caractéristiques plus marquantes sont :

• design acoustique avec guide d'onde et composant coaxial permettant une reproduction extrêmement précise du transitoire et une performance audio détaillée et homogène
• système de fixation à 3 points pour un montage/démontage rapide
• un amplificateur puissant (1600 W RMS) et silencieux
• un contrôle confié à un DSP puissant à 32 bits
• technologie Floating ADC, développée pour une isolation parfaite des brouillages, bruits et bourdonnements, de l'entrée audio ;
• relances d'alimentation, audio et de réseau pour un câblage optimisé
• contrôle RDNet on-board et logiciels prédictifs et de gestion à distance (DBTECHNOLOGIES COMPOSER, EASE, EASE FOCUS 3, AURORA NET)

RÉFÉRENCES POUR L'UTILISATEUR

Pour utiliser au mieux votre enceinte VIO il est recommandé de :

• lire le manuel d'utilisation quick start inclus dans l'emballage et le présent manuel d'utilisation dans son intégralité et le conserver pour toute la durée de vie du produit.
• enregistrer le produit sur le site http://www.dbtechnologies.com à la section « SUPPORT ».
• conserver la preuve d'achat et la GARANTIE (Manuel d'utilisation « section 2 »).

VIO-L1610

Code 420120324 RÉV. 1.1

CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES

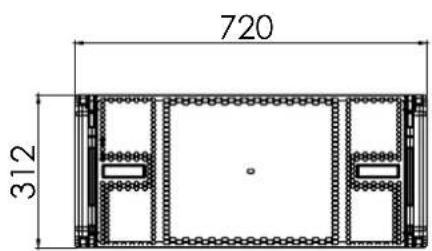

DIMENSIONS ET POIDS

La série VIO a été conçue avec une attention particulière à l'optimisation du poids et de l'encombrement. Le coffret est en bois, revêtu en polyuréa, il pèse 31,3 kg. Les dimensions sont : 720 mm (L), 312 mm (H), 520 mm (P).

720 312

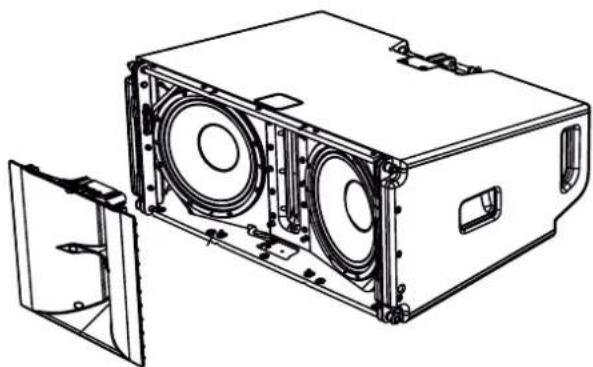

L'optimisation acoustique commence par une sélection attentive des matériaux, de la forme et de la géométrie du coffret en bois.

À l'intérieur du module il y a plusieurs solutions techniques permettant de garantir le maximum de précision dans une gamme de fréquence très étendue.

En particulier, les deux woofers 10" de haute qualité avec des aimants en néodyme et un composant coaxial, monté sur un guide d'onde spécial, autorisent un matching parfait entre les modules en line-array, permettant ainsi une réponse en fréquence optimale, tant à distance qu'en écoute hors axe.

L'ergonomie du module et le montage rapide en line-array sont garantis par :

CÔTÉ AVANT

1) Système d'ancrage inférieur avec goujon pour relier d'autres modules ou le fly-bar DRK-210 (en configuration superposée).
2) Étrier escamotable avec goujon pour l'ancrage à un module supérieur (ou au fly-bar DRK-210 en configuration flown).

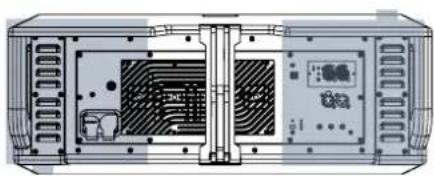

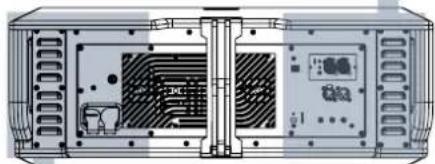

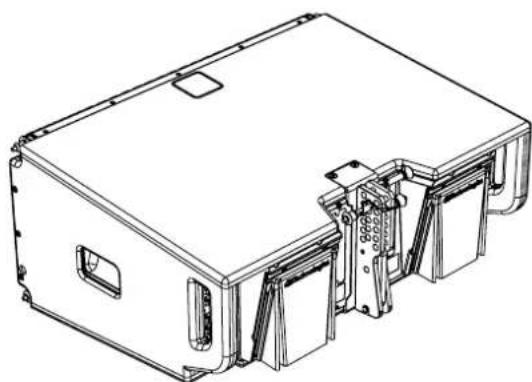

CÔTÉ ARRIÈRE

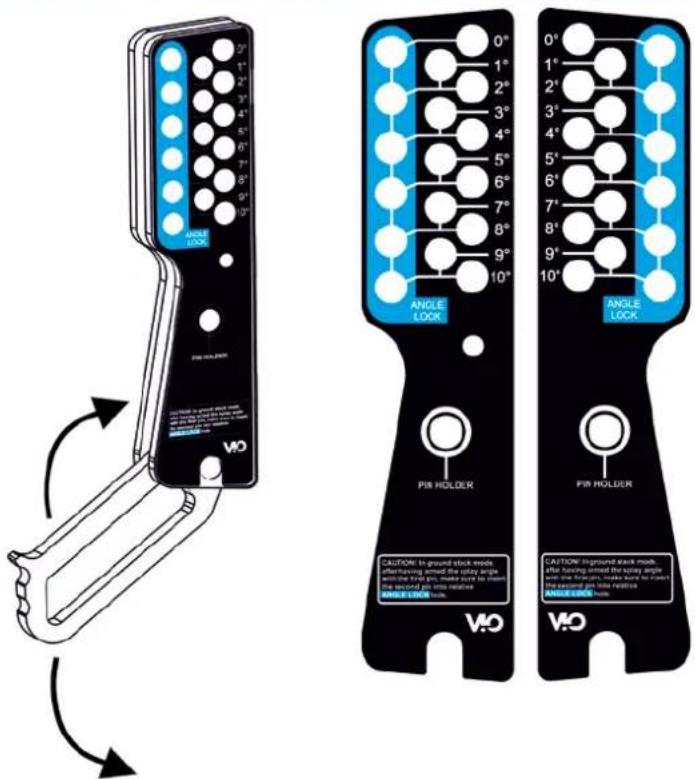

3) Étrier central. Avec étiquette graduée et goujon, il permet de sélectionner l'angle du module line-array. On peut effectuer des échelons de 1° (plage : 0-10°).
4) Bras mobile avec fente. Inséré dans l'étrier [3], il fixe mécaniquement l'angle choisi au moyen des goujons.

5) Poignée en position équilibrée par rapport au poids du coffret.
6) Poignée en position reculée dans le coffret, pour faciliter le soulèvement d'un module à l'arrière, lorsque le côté avant est fixé.

Les modules VIO-L1610 sont aussi équipés sur le côté arrière de 2 housses anti-pluie pour protéger l'amplificateur de l'eau permettant d'opérer même en conditions météo critiques. Dans les illustrations suivantes, par souci de simplicité, elles ne seront pas montrées.

Pour plus d'informations sur le fly-bar (voir la section ACCESSOIRES) se référer au manuel correspondant.

Le montage des 2 modules A et B prévoit quelques étapes simples seulement :

• Sur le module A extraire les goujons [3], soulever les étriers escamotables [2] et les fixer dans la nouvelle position avec les goujons [3].
• Extraire les goujons [1] du module B, le superposer au module A, en introduisant les étriers [2] comme indiqué dans la figure. Fixer ensuite le côté avant des deux modules avec les goujons [1] du module B.
• Sur l'arrière, extraire les goujons [5] des étriers arrière [4]. Insérer ensuite le bras mobile [6] du module B dans l'étrier [4] du module A. Dans la page suivante on peut trouver les détails de la fixation de l'angle sur l'arrière entre les deux modules.

L'exemple montre le cas où on voudrait positionner les 2 modules avec un angle de 3°.

Avant toute autre opération vérifier que, après avoir inséré le bras mobile [6], le trou de l'angle choisi résulte contenu à l'intérieur de la fente comme indiqué.

• POSITIONNEMENT FLOWN : introduire 1 seul goujon dans le trou correspondant dans l'angle choisi. Le deuxième goujon doit être logé dans le trou « PIN HOLDER ». Il est à noter que ce type de configuration en cours de montage permet de changer l'angle choisi simplement en déplaçant le goujon relatif (lorsque le bras mobile est inséré).

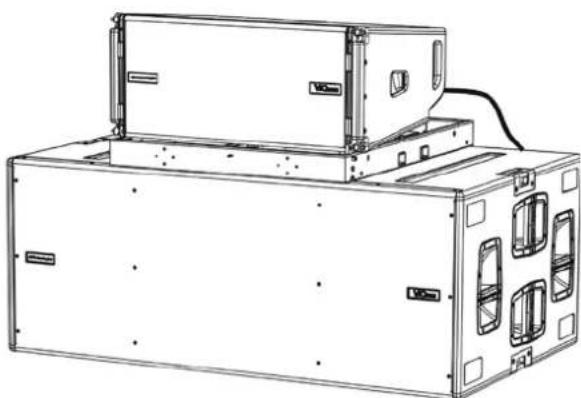

• POSITIONNEMENT STACKED : après avoir introduit le goujon [5] dans le trou de l'angle choisi, soulever le module B tant que le bras mobile [6] le permet. À ce stade, introduire le deuxième goujon dans la position « ANGLE LOCK » et relâcher le module B. De cette façon le module B résulte complètement bloqué sur l'arrière grâce aux 2 goujons.

Toujours s'assurer à la fin du montage que tous les goujons ont été insérés complètement et qu'ils résultent bloqués.

VIO-L1610

Code 420120324 RÉV. 1.1

ACCESSOIRES

Pour une installation rapide, on prévoit les accessoires suivants en option :

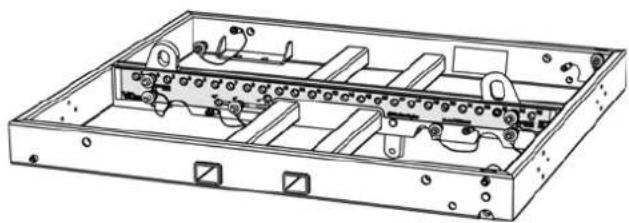

• DRK-210, fly-bar pour l'utilisation en configuration flown et stacked des line array de modules VIO-L1610.

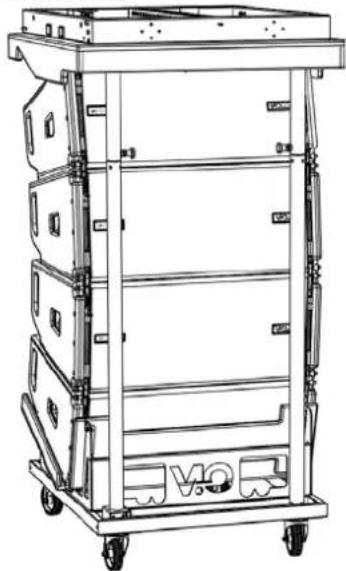

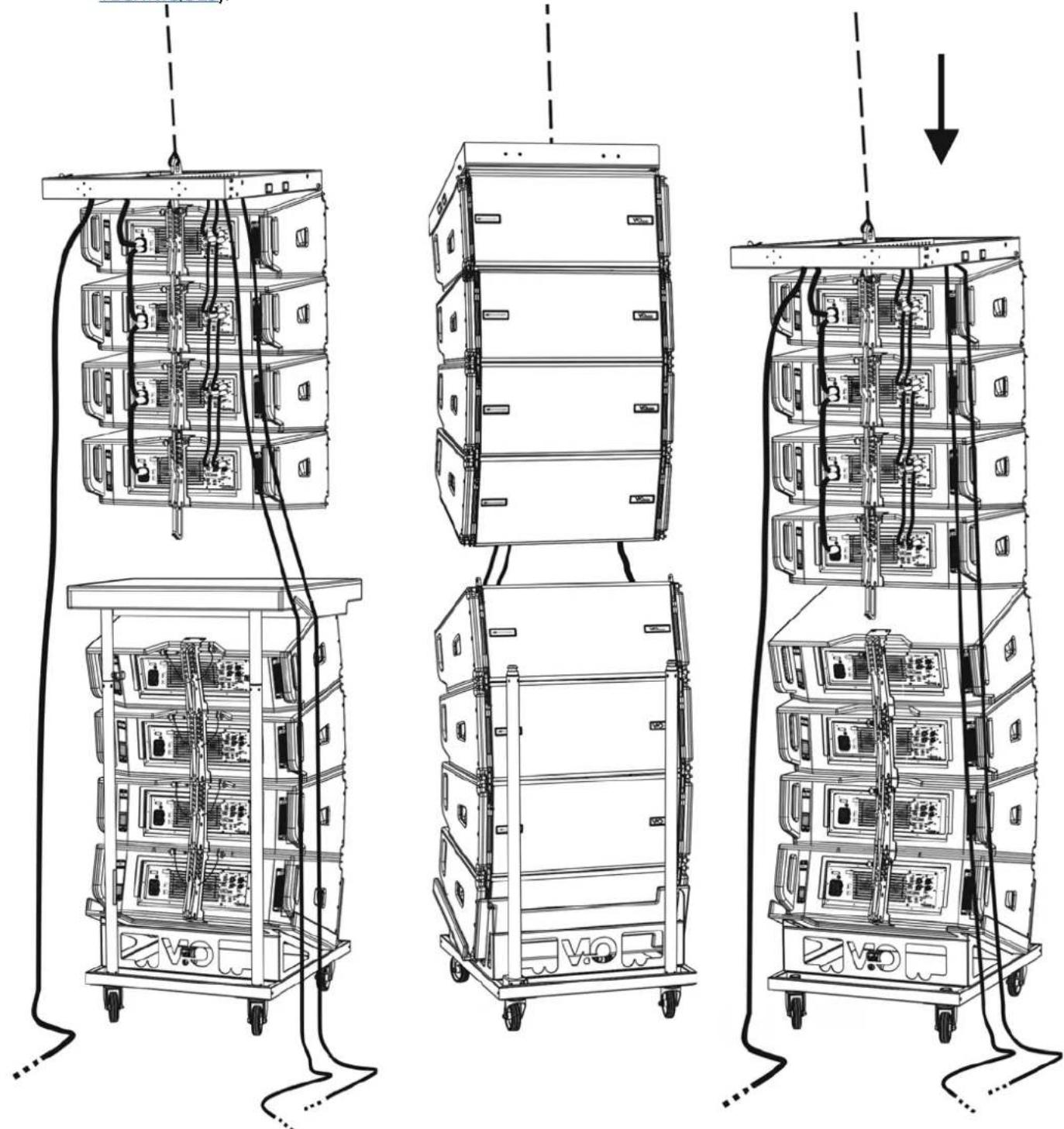

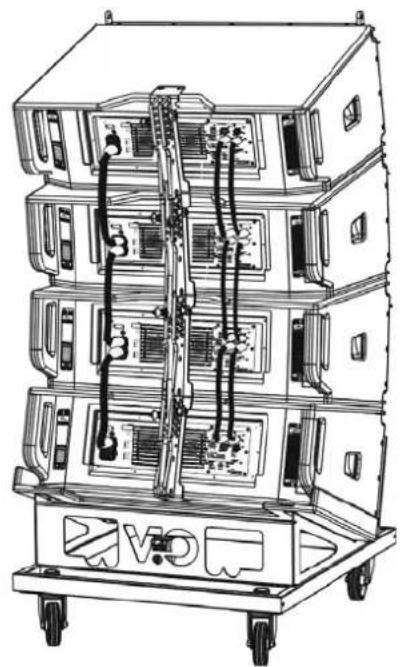

• DT-VIOL210, chariot pour transporter jusqu'à 4 modules VIO-L1610. Grâce à cet accessoire, il est possible de monter sur le couvercle, exclusivement pour le transport, 1 fly-bar DRK-1610.
• Accessoires complémentaires, dont la liste actualisée peut être consultée à l'adresse www.dbtechnologies.com sur la page du produit. Pour toute information sur ces accessoires, veuillez vous référer à leur manuel.

• Utiliser uniquement les accessoires et les configurations indiqués dans le présent manuel et opérer conformément à ce qui est indiqué dans les manuels correspondant aux accessoires, même s'ils ne sont pas illustrés ici.
• DRK-210 a été conçu pour suspendre jusqu'à 22 VIO L1610 (ou bien 16 modules Sub) pour un poids maximum de 750 kg avec un seul point d'ancrage.

Les composants de suspension de VIO L1610 permettent de connecter jusqu'à 10 modules (max 300 kg) sans limites sur l'angle du line array. Toute autre configuration ou information sur les données du système, comme la charge maximale et les points d'ancrage, doit être vérifiée avant manuel d'utilisation). Il est disponible gratuitement sur le site www.dbtechnologies.com dans la section DOWNLOAD.

Pour toute information complémentaire, se référer aux manuels relatifs.

Pour toutes les mises à jour sur les accessoires consulter le site www.dbtechnologies.com

VIO-L1610 Code 420120324 RÉV. 1.1

CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE

L'amplificateur numérique, classe D, est le cœur des modules VIO-L1610.

Il permet un débit jusqu'à 1600 W RMS, de façon silencieuse et efficiente

Le contrôle du système est confié à un DSP puissant qui permet de configurer de façon immédiate et rapide le line-array dans n'importe quel contexte d'utilisation.

Grâce à la possibilité de connexion au réseau via RDNet, les paramètres sur le panneau peuvent être contrôlés à distance, grâce au logiciel « AURORA NET » (voir le paragraphe PARAMÈTRES DSP PRESET ET COMMANDE À DISTANCE).

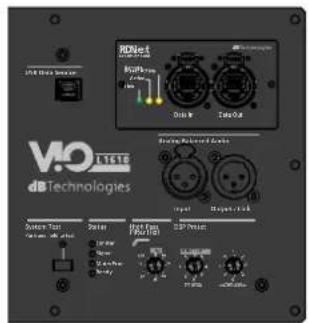

Le panneau du DIGIPRO G4 est caractérisé par :

• Section d'Entrée de Sortie et de Contrôle
• Section d'Alimentation

ATTENTION!

• Ne pas obstruer les ailettes arrière de refroidissement de l'amplificateur. En cas de surchauffe excessive, le volume audio est réduit progressivement jusqu'à la stabilisation thermique du module. Le niveau est rétabli automatiquement lorsque la température correcte de fonctionnement à été atteinte.
• N'essayer en aucun cas d'ouvrir l'amplificateur.
• En cas de dysfonctionnement, couper immédiatement l'alimentation et débrancher le module du réseau, puis contacter un réparateur agréé.

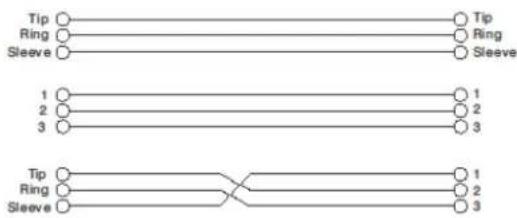

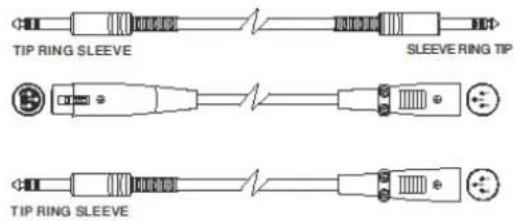

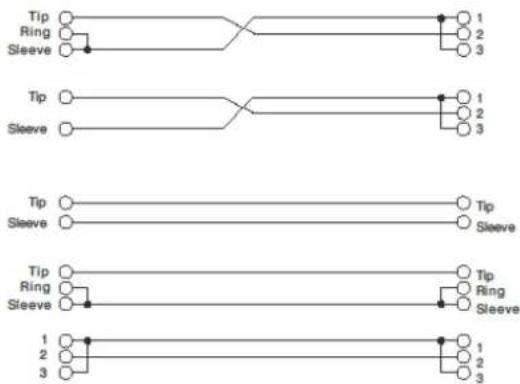

• Utiliser de préférence des câbles dotés de connecteurs d'origine Neutrik®, de haute qualité. En contrôler périodiquement l'intégrité.

• L'enceinte est livrée avec un fusible déjà monté pour fonctionner dans la plage 220-240 V. S'il est nécessaire de travailler dans la plage de tension 100-120 V :

• Débrancher toutes les connexions, y compris l'alimentation.

• Attendre 5 minutes.
• Remplacer le fusible par celui fourni dans l'emballage pour la plage 100-120 V.

ATTENTION!

- Ne jamais démonter la grille frontale de protection du produit. Pour prévenir le danger de choc électrique, en cas d'endommagement accidentel ou de remplacement de la grille de protection (à effectuer auprès du service assistance), couper immédiatement l'alimentation. Ne jamais brancher l'alimentation secteur avec la grille démontée.

VIO-L1610

Code 420120324 RÉV. 1.1

SECTION D'ENTRÉE, SORTIE ET CONTROLE

VIO DB Technologies DB-Net Dialo 10 Dialo 11 Dialo 12 Dialo 13 Dialo 14 Dialo 15 Dialo 16 Dialo 17 Dialo 18 Dialo 19 Dialo 20 Dialo 21 Dialo 22 Dialo 23 Dialo 24 Dialo 25 Dialo 26 Dialo 27 Dialo 28 Dialo 29 Dialo 30 Dialo 31 Dialo 32 Dialo 33 Dialo 34 Dialo 35 Dialo 36 Dialo 37 Dialo 38 Dialo 39 Dialo 40 Dialo 41 Dialo 42 Dialo 43 Dialo 44 Dialo 45 Dialo 46 Dialo 47 Dialo 48 Dialo 49 Dialo 50 Dialo 51 Dialo 52 Dialo 53 Dialo 54 Dialo 55 Dialo 56 Dialo 57 Dialo 58 Dialo 59 Dialo 60 Dialo 61 Dialo 62 Dialo 63 Dialo 64 Dialo 65 Dialo 66 Dialo 67 Dialo 68 Dialo 69 Dialo 70 Dialo 71 Dialo 72 Dialo 73 Dialo 74 Dialo 75 Dialo 76 Dialo 77 Dialo 78 Dialo 79 Dialo 80 Dialo 81 Dialo 82 Dialo 83 Dialo 84 Dialo 85 Dialo 86 Dialo 87 Dialo 88 Dialo 89 Dialo 90 Dialo 91 Dialo 92 Dialo 93 Dialo 94 Dialo 95 Dialo 96 Dialo 97 Dialo 98 Dialo 99 Dialo 100

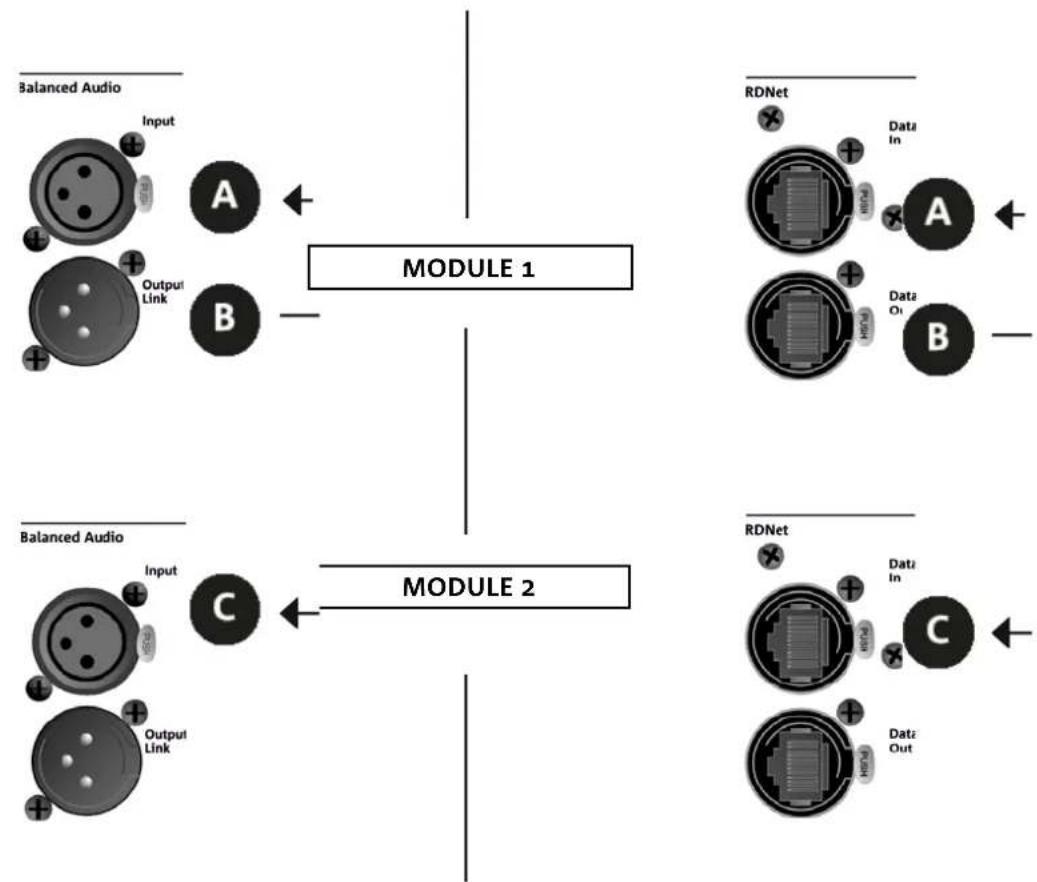

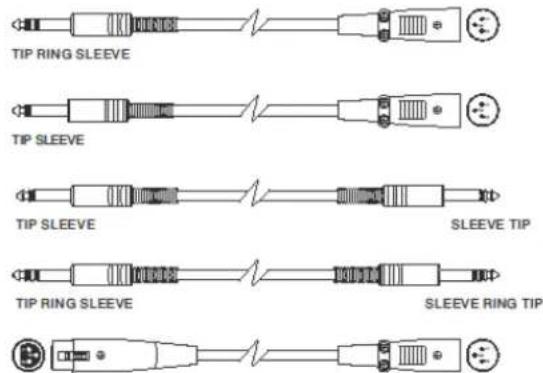

Entrée et sortie compatible avec câbles XLR symétriques.

En particulier, « Input » est utilisé pour le branchement avec le signal audio venant du mélangeur ou d'une autre enceinte, « Output Link » pour la relance du signal aux autres modules du line-array en configuration daisy-chain.

1. ENTRÉE ET RELANCE DE LA CONNEXION DE RÉSEAU RDNet

Section compatible avec les câbles de réseau avec connecteurs type etherCON/RJ45.

En particulier « Data in » doit être relié à des dispositifs comme RDNet Control 2 ou Control 8, « Data Out » est utilisé pour la relance du réseau à d'autres modules du line-array en configuration daisy-chain.

1. LED DE CONTRÔLE

LED relatives au fonctionnement en réseau (RDNet) du module.

En particulier, « Link » allumé signale que le réseau RDNet est actif et a reconnu le dispositif, « Active » en mode clignotant, qu'il existe un trafic de données, « Remote Preset Active » que toutes les commandes locales sur le panneau amplificateur sont by-passées par la commande à distance RDNet.

1. DSP PRESET

Commande rotative pour le réglage acoustique du line-array.

Il convient d'utiliser ces commandes (ou les mêmes paramètres à distance avec la connexion RDNet) pour optimiser la performance acoustique en fonction du nombre de modules et à leur pointage. Un approfondissement sur l'utilisation de « SPEAKER COUPLING » et « HIGH FREQUENCY COMPENSATION » est présent dans la section « PARAMÈTRES DSP PRESET ET CONTRÔLE À DISTANCE ».

1. HI Pass Filter [Hz]

Permet d'appliquer un filtre passe-haut selon les fréquences de coupure reportées dans la sérigraphie.

1. LED D'ÉTAT

LED relatives au fonctionnement du module. Un tableau dans la page suivante résume et synthétise la fonction des différentes LED.

1. USB DATA SERVICE

Port de type mini-USB B, à utiliser exclusivement pour la mise à jour du micrologiciel du produit. Voir la section « MISE À JOUR DU MICROLOGICIEL » pour plus d'informations.

1. SYSTEM TEST

Test non exhaustif pour vérifier l'impédance acoustique correcte du module. Il peut fournir une première indication approximative de l'état des transducteurs.

VIO-L1610 Code 420120324 RÉV. 1.1

TYPE LED	PHASE D’ALLUMAGE DE L’ENCEINTE	EN FONCTION NORMALE	WARNING GÉNÉRIQUE	BLOCAGE POUR ANOMALIE DE L’ENCEINTE
LIMITER ÉTEINT	ÉTEINT, IL	S’ALLUME SEULEMENT EN CAS D’INTERVENTION	CLIGNOTEMENT MOMENTANÉ	CLIGNOTEMENT CY- CLIQUE CONTINU
SIGNAL	ÉTEINT CLIGNOTEMENT	EN PRÉSENCE DE SIGNAL	SIGNALISATION NORMALE D’AUDIO EN ENTRÉE	ÉTEINT
SOURDINE/ PROT	ALLUMÉ PENDANT QUELQUES SECONDES	ÉTEINT CLIGNOTEMENT	MOMENTANÉ	ALLUMÉ FIXE
PRÊT ÉTEINT	ALLUMÉ FIXE ALLUMÉ FIXE	ÉTEINT

Tableau de signalisation des LED d'état

SECTION D'ALIMENTATION

11 9 10

1. CONNECTEUR D'ALIMENTATION « MAINS INPUT »

Compatible avec le connecteur powerCON TRUE1®, l'alimentation est dotée de fonction autorange. Après avoir défini la plage opportune avec le remplacement éventuel du fusible, il reconnaît automatiquement la tension à l'intérieur de la plage [100-120V\~] ou bien [220-240V\~].

1. RELANCE D'ALIMENTATION « MAINS INPUT »

Compatible avec connecteur type powerCON TRUE1® pour la relance de l'alimentation à d'autres modules. Pour savoir le nombre maximum de modules pouvant être connectés dans un système relancé, consulter la section SPÉCIFICATIONS TECHNIQUES.

1. FUSIBLE DE RÉSEAU

Logement pour le fusible de réseau.

VIO-L1610

Code 420120324 RÉV. 1.1

2. DBTECHNOLOGIES COMPOSER

Le logiciel dBTechnologies Composer, peut être téléchargé gratuitement du site www.dbtechnologies.com, il s'agit de l'instrument conseillé pour la conception correcte de systèmes audio pour toute la série VIO. Il suggère la solution pour les espaces à sonoriser, en indiquant l'angle des modules du line-array pour obtenir la couverture souhaitée et le pré-réglage à utiliser.

Bien qu'il s'agisse d'un instrument prédictif, il permet toutefois d'effectuer une série de réglages manuels pour perfectionner la configuration sur la base de mesures audio éventuelles effectuées sur le terrain, ou en fonction d'exigences spécifiques.

C'est enfin l'instrument efficace pour évaluer la sécurité de l'installation. En effet grâce à une simulation du comportement statique des fly-bar et à une indication des forces mécaniques en jeu, il permet de vérifier combien de modules on peut installer avant d'arriver à une condition de surcharge.

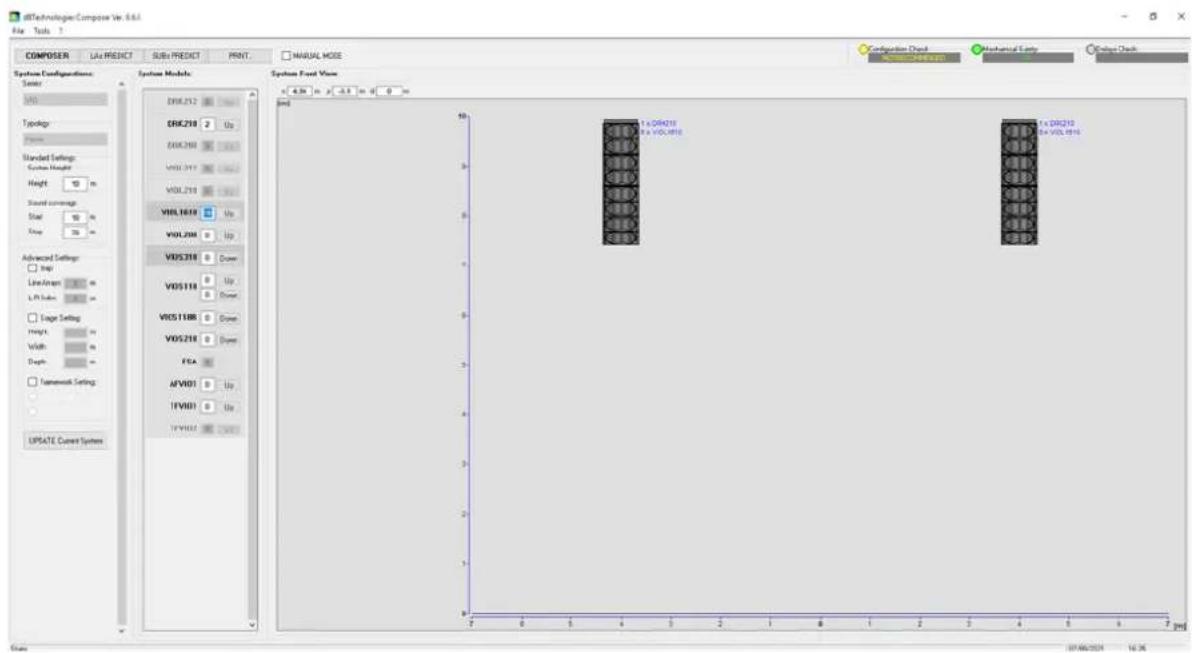

Les sections principales de dBTechnologies Composer sont :

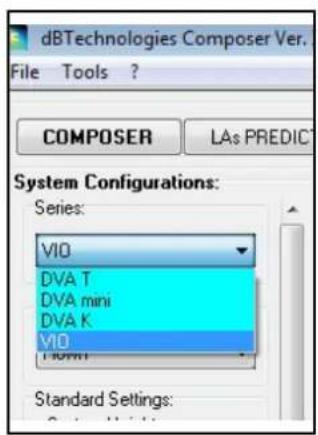

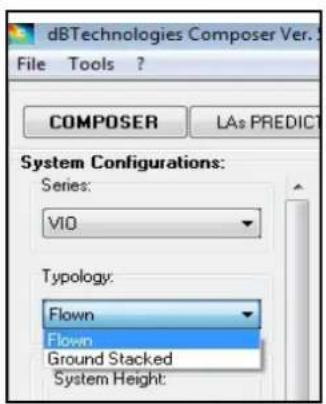

• COMPOSER - vue générale permettant la saisie des données initiales de conception
• LAs PREDICT - avec la simulation, la configuration et le contrôle de la sécurité des modules line-array
• SUBs PREDICT - avec la simulation, la configuration et le contrôle de la sécurité des subwoofers

Dans ce chapitre sont mis en évidence certains détails du logiciel relatifs au montage et à la sécurité, en particulier pour la configuration FLOWN des line-array VIOL1610.

iITechnologies Composite Ver. 8.6.1 File Tools 1 COMPOSER Lia PREDICT Subi PREDICT PRINT MANUAL MODE Configuration Deck Technical Entry Output Deck System Configurations: Sensor: WD Typology: Performance: Standard Settings: Custus Height Height: 10 m Stand coverage: Size: 10 m Range: 10 m Advanced Settings: Step: Line Angle: 0° Lift Subs: 0° Edge Setting: Hnrg: 0° Width: 0° Depth: 0° Framework Setting: EPSTATE Current System System Models: DRK212 Up DRK203 Up VOL217 Up VOL218 Up VOL209 Up VDS318 Down VDS118 Up VDS118B Down VDS218 Down FSA AFV01 Up TFV01 Up TFV02 Up System Feed View: 4 x DRQ210 4 x VOL1816 5 x DRQ210 5 x VOL1816 7 x DRQ210 7 x VOL1816

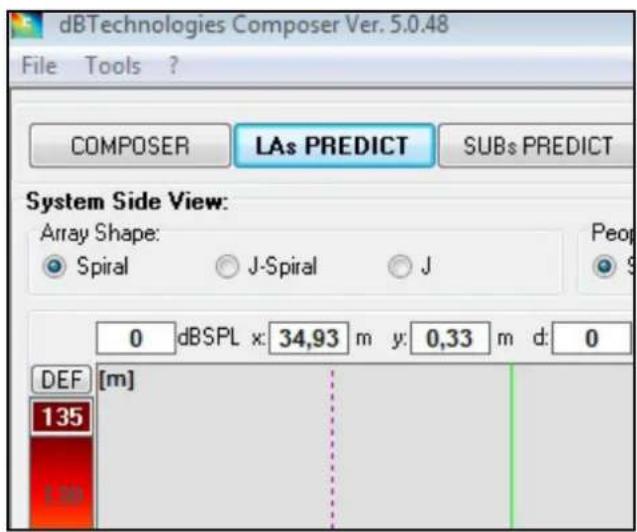

La section LAs PREDICT contient toutes les informations pour la configuration correcte en flown ou stack d'un système VIO. Pour y accéder il faut compléter avant tout la saisie des données de conception, présentes dans la section Composer.

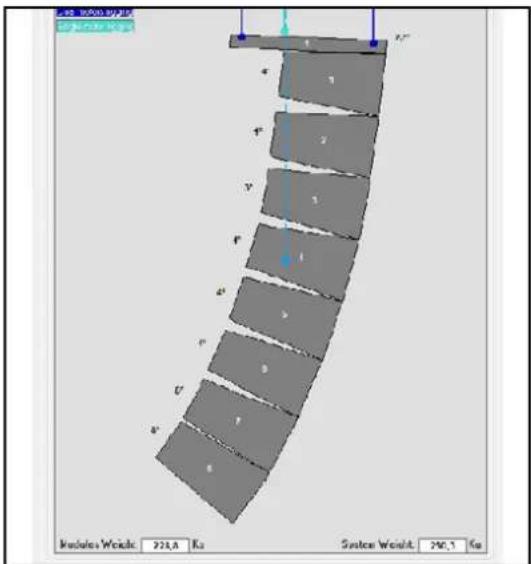

Dans la page-écran System Data, sont suggérés : l'angle des différents modules, les différents paramètres relatifs à la section «DSP preset» et l'angle du fly-bar DRK-210. Ce dernier angle peut être mesuré sur le terrain à l'aide d'un inclinomètre laser, non inclus, dont le montage est illustré dans le manuel du DRK-210.

dBTechologies Composer Ver. File Tools ? COMPOSER LAs PREDICT System Configurations: Series: VIO DVA T DVA mini DVA K VIO Standard Settings:

Dans la section Safety Data, il est possible de trouver une simulation du centre de gravité du système flown avec DRK-1610.

En particulier, l'utilisateur peut choisir entre les références EUROCODE 3 ou BGV-C1.

Les résultats relatifs sont mis en évidence en vert s'ils sont sûrs, en rouge si on excède la charge maximale admise pour l'angle choisi (et qu'il est donc interdit d'utiliser).

dBTechologies Composer Ver. 5.0.48 File Tools ? COMPOSER LAs PREDICT SUBs PREDICT System Side View: Array Shape: Spiral J-Spiral J Peop 0 dBSPL x:34,93 m y:0,33 m d:0 DEF [m] 135 1.00

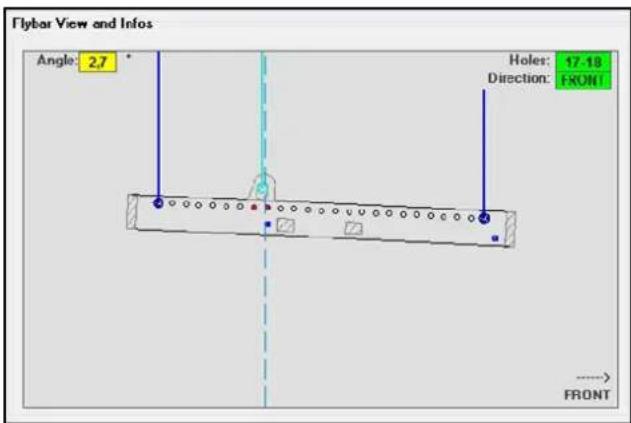

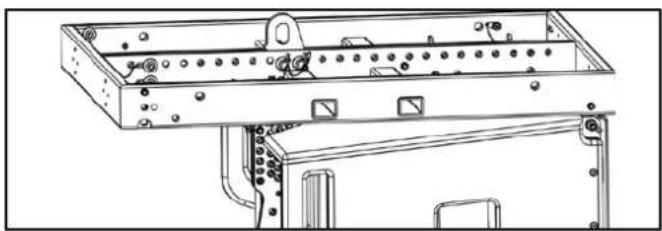

Flybar View and Infos Angle: 2.7 ° Holes: 17-18 Direction: FRONT ----> FRONT

Au cas où, en configuration flown, on utiliserait un seul moteur, « SINGLE » indique la position du crochet simple à utiliser sur le DRK-210 (qui prévoit les positions graduées décrites sur l'étiquette située sur le fly-bar).

En outre il existe un côté « FRONT » ou « ARRIÈRE » relatif à la façon d'orienter le crochet pour le moteur.

En cas de « AVANT », le repère (montré dans la figure ci-dessous et indiqué comme LOAD ADAPTOR REFERENCE SIDE), doit être placé vers le côté avant du line-array, en cas de « ARRIÈRE » il doit être orienté vers le côté arrière du line array.

Au contraire au cas où on utiliserait deux moteurs, les crochets résultent toujours placés aux extrémités des flybar (dans ce cas peu importe le sens de positionnement).

Pour tout autre détail sur le logiciel dBTechnologies Composer, consulter le manuel correspondant, téléchargeable gratuitement à l'adresse : www.dbtechnologies.com.

128.0 Load: 228.0 kg Structural Weight: 296.5 kg Modules: Wende: 228.0 Kg System Weight: 296.5 Kg

3. PARAMÈTRES PRÉ-RÉGLAGE DSP ET CONTRÔLE À DISTANCE

L'utilisation d'un line-array comporte un certain nombre d'avantages dans des contextes différents, en particulier :

• SPL homogène tout au long de la directrice frontale des enceintes, un effet que l'on peut apprécier sur les distances moyennes supérieures
• comportement acoustique directif qui permet de focaliser de manière précise le son sur le public, en évitant des dispersions inutiles dans des zones où une couverture acoustique n'est pas nécessaire

L'optimisation réalisable du line-array tient compte du comportement du système par rapport à la fréquence :

• au fur et à mesure que la distance du line-array augmente, l'atténuation de l'air augmente aussi. Cela produit son effet en particulier sur les hautes fréquences
• au fur et à mesure que l'angle entre les éléments du line-array augmente, le couplage acoustique synchronisé aux fréquences moyennes diminue
• au fur et à mesure que le nombre de modules du line-array augmente, les basses fréquences s'ajoutent selon une acoustique cohérente

La configuration acoustique en line-array des modules VIO L210 peut être optimisée, grâce aux fonctions de contrôle gérées par le DSP. L'interface pour l'utilisation est simple et immédiate : le réglage est effectué à l'aide de deux commandes rotatives de la section « DSP Preset » et on peut se référer à l'étiquette explicative à côté de l'amplificateur.

- Positionner les commandes rotatives « SPEAKER COUPLING » et « HIGH FREQUENCY COMPENSATION » en fonction du nombre de modules employés dans le line-array. Ces commandes rotatives agissent sur les basses fréquences et doivent être réglées dans la position :

• A - de 2 à 6 enceintes

• B - de 7 à 8 enceintes

• C - de 9 à 10 enceintes

• D - de 11 à 12 enceintes

• E - de 13 à 14 enceintes

• F - de 15 en avant

- G - pour exalter les basses fréquences (front fill ou bien dans l'utilisation stand-alone)

- 1 - FLAT (aucune bande de fréquence n'est particulièrement accentuée)

- 2 - front fill (nez de scène) avec le public éloigné de 0 à 5 m (16 pieds)

• 3 - avec le public à une distance entre 6-20 m (17-66 pieds)

• 4 - avec le public à une distance entre 21-30 m (67-98 pieds)

- 5 - avec le public à une distance entre 31-40 m (99-131 pieds)

- 6 - avec le public à une distance entre 41-50 m (132-164 pieds)

- 7 - avec le public à une distance entre 51-60 m (165-197 pieds)

- 8 - avec le public à une distance à partir de 61 m (198 pieds)

Une fois qu'un réseau RDNet approprié a été configuré à l'aide du logiciel AURORA NET, un contrôle à distance complet du line-array est possible. Reportez-vous au manuel du logiciel pour plus de détails.

Auro Net - 12.0 - 8 PROJECT: NEW PROJECT MODALITY LOG 1.20 (PROJET 3.0) Identification : Sample Frequency: 5 Hz IDENTIFY DO ONLINE MONITORING PRESET GROUP LOAD/SAVE LOG INCLINOMETER ATT 1.3.1 INCLINOMETER ACQUISIC INFO -10 ATTENUATION: E.E. DE UPF: E.F. NS COMPINS: A -30 HF COMP: I TILT: E * -50 AMPLIF/INS/INS G AMP TEMP: A F -70 PSI/TEMP: B C PSIFREQ: 0 PZ MUTE SOLD TEST IDENTIFY S S S OUT

VIO-L1610

Code 420120324 RÉV. 1.1

4. CONNEXIONS

BRANCHEMENT ET RELANCE DE L'ALIMENTATION

Dans l'illustration ci-dessus est représenté un cas de branchement générique où un module 1 est au-dessus du module 2. Utiliser pour cela des câbles avec connecteurs powerCON TRUE1® (non fournis).

• Brancher l'alimentation du module 1 AUTO-RANGE MAINS INPUT (A).
• Relancer l'alimentation du module 1 au module 2, en reliant la sortie MAINS LINK (B) du module 1 à l'entrée AUTO-RANGE MAINS INPUT (C) du module 2.
• Répéter cette dernière opération jusqu'à brancher le nombre maximum admis de modules du line-array (voir le chapitre SPÉCIFICATIONS TECHNIQUES).

ATTENTION!

- Les câbles doivent être dimensionnés de manière opportune et la conception, l'installation et le contrôle du système doivent être effectués exclusivement par du personnel qualifié. AEB Industriale décline toute responsabilité en cas d'utilisation de câbles non appropriés, non certifiés et non compatibles avec le dimensionnement correct de l'installation et non conformes aux réglementations en vigueur dans le pays d'exploitation.

VIO-L1610 Code 420120324 RÉV. 1.1

BRANCHEMENT ET RELANCE DU SIGNAL AUDIO ET RDNET

Dans l'illustration ci-dessus est représenté un cas de branchement générique où un module 1 est au-dessus du module 2, cette fois-ci avec l'illustration des branchements audio et de réseau. Utiliser à cette fin les câbles non fournis, avec connecteurs XLR (audio) et etherCON/RJ45 (réseau). Pour plus d'informations sur tous les types de câbles disponibles, se référer aussi à l'image dans la page suivante.

• Pour le branchement audio, relier le câble venant de MIXER/LINE à l'entrée BALANCED AUDIO INPUT (A) du module 1 du line array. Relancer le signal entre le premier et le deuxième module. À cette fin, relier la sortie BALANCED AUDIO OUTPUT/LINK (B) du module 1 à l'entrée BALANCED AUDIO INPUT (C) du module 2.
• Répéter l'opération entre le deuxième et le troisième module, et ainsi de suite jusqu'à relier tous les modules du line-array.
• Pour la connexion de réseau, relier le connecteur DATA IN (A) du module 1 à l'unité de contrôle à distance (RDNet CONTROL 2 ou bien RDNet CONTROL 8). Relancer le signal en reliant DATA OUT (B) du module 1 à DATA IN (C) du module 2.
• Répéter l'opération entre le deuxième et le troisième module, et ainsi de suite jusqu'à relier tous les modules du line-array.

VIO-L1610

ATTENTION!

- Remplacer tout câble éventuellement endommagé, afin d'éviter des dysfonctionnements et une mauvaise qualité du son.

Code 420120324 RÉV. 1.1

• Balanced

TIP RING SLEEVE SLEEVE RING TIP TIP RING SLEEVE

• Unbalanced


TIP RING SLEEVE TIP SLEEVE TIP SLEEVE SLEEVE TIP TIP RING SLEEVE SLEEVE RING TIP

5. INSTALLATION ET CONFIGURATION

CONTENU DE L'EMBALLAGE

Vérifier que le contenu de l'emballage du module VIO-L1610 est complet. L'emballage contient :

• Module VIO-L1610
• fusible pour le fonctionnement dans la fourchette de tension 110-120V\~ (voir la section CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE pour plus d'informations)
• quick start et la documentation de garantie

ATTENTION!

Le produit et les accessoires doivent être utilisés uniquement par du personnel expérimenté ! S'assurer que l'installation est positionnée de façon stable et sûre pour éviter toute situation de danger pour les personnes, les animaux et/ou les choses. L'utilisateur est tenu de suivre les réglementations et les lois en vigueur en matière de sécurité dans le pays où est utilisé le produit. Pour l'utilisation en sécurité, vérifier périodiquement la fonctionnalité de toutes les parties et l'intégrité avant la mise en service.

La conception, les calculs, l'installation, les essais et l'entretien des systèmes suspendus ou stack audio professionnels doivent être effectués exclusivement par du personnel autorisé. AEB Industriale n'est pas responsable pour des installations non conformes, effectuées en l'absence des conditions requises de sécurité.

INSTALLATION FLOWN (EXEMPLE DE 1 ARRAY AVEC 8 MODULES)

• Utiliser DBTECHNOLOGIES COMPOSER pour configurer les paramètres de conception.
• Vérifier que les paramètres locaux des différents modules sont configurés correctement sur chaque panneau amplificateur. En particulier, vérifier selon le projet, les réglages des paramètres suivants : Audio Attenuation, Speaker Coupling et High Frequency Compensation. Sinon il est possible de modifier en temps réel ultérieurement tous les paramètres à distance si on effectue une connexion du line-array via réseau RDNet (AURORA NET). Toutefois il convient de répliquer toutes les configurations initiales de conception physiquement sur les modules VIO-L1610 avant d'effectuer l'installation. Pour de plus amples informations se référer à la section PARAMÈTRES PRÉ-RÉGLAGE DSP ET COMMANDE À DISTANCE.
• Transporter à l'aide de DT-VIOL210 les premiers 4 modules et le fly-bar DRK-210 dans le point où le line-array doit être soulevé. Veiller d'avoir à disposition un deuxième chariot (sans fly-bar) avec 4 autres modules pour les étapes suivantes de montage du line-array complet. Pour plus d'informations consulter les manuels de ces accessoires.

LES INDICATIONS DE CÂBLAGE ILLUSTRÉES DANS LES FIGURES SUIVANTES SONT PUREMENT INDICATIVES.

• S'assurer que les freins sont actionnés sur les roues du chariot DT-VIOL210.
• Sur l'arrière, introduire les bras mobiles dans les étriers comme indiqué dans le paragraphe MÉCANIQUE.
• Insérer à l'intérieur des bras les goujons au niveau des angles calculés précédemment (pour cette opération il n'est pas nécessaire de soulever les modules).
• Compléter les branchements de relance audio, RDNet et d'alimentation selon les paragraphes précédents (pour le nombre maximum de relances d'alimentation voir le paragraphe SPÉCIFICATIONS TECHNIQUES).
• Enlever le couvercle supérieur et les éléments tubulaires arrière du DT-VIOL210.
• Monter sur le module supérieur le fly-bar DRK-210 selon les configurations vérifiées avec DBTECHNOLOGIES COMPOSER.
• Hisser à l'aide d'un ou deux moteurs et de moyens appropriés d'élingage (non fournis) les 4 modules ancrés au DRK-210.
• Enlever les freins aux roues du DT-VIOL210 et remettre en position de repos le chariot.

ATTENTION!

DRK-210 a été conçu pour suspendre jusqu'à 22 VIO L1610 pour un poids maximum de 750 kg avec un seul point d'ancrage. Les composants de suspension de VIO L1610 permettent de connecter jusqu'à 9 modules (max 300 kg) sans limites sur l'angle du line array. Toute autre configuration ou information sur les données du système, comme la charge maximale et les points d'ancrage, doit être vérifiée avant l'installation à l'aide du logiciel dBTechnologies Composer (voir le paragraphe relatif dans ce manuel d'utilisation). Il est disponible gratuitement sur le site www.dbtechnologies.com dans la section DOWNLOADS.

• Porter les 4 modules ultérieurs avec un deuxième chariot DT-VIOL210 au-dessous des premiers 4 actuellement suspendus.
• Mettre les freins au chariot, effectuer le réglage des angles comme il a été décrit dans l'étape précédente.
• Enlever le couvercle et les éléments tubulaires avant du DT-VIOL210.
• Faire descendre de manière opportune les 4 modules suspendus jusqu'à les accrocher selon la méthode décrite dans le paragraphe MÉCANIQUE sur la face avant et arrière. Prêter la plus grande attention dans cette phase et déplacer le bloc supérieur suspendu.
• Compléter les branchements de relance audio, RDNet et d'alimentation selon les paragraphes précédents (pour le nombre maximum de relances d'alimentation voir le paragraphe SPÉCIFICATIONS TECHNIQUES).

• Soulever légèrement le line-array pour vérifier l'exactitude des accrochages et des angles. Éventuellement vérifier avec l'inclinomètre laser (non fourni) que l'inclinaison du fly-bar correspond à celle de conception. Vérifier que tous les goujons sont entièrement insérés et bloqués.
• Enlever les freins au chariot DT-VIOL210, le fermer et le déplacer.
• Soulever avec le maximum d'attention le line-array ainsi assemblé.
• Mettre en œuvre toutes les techniques ultérieures de fixation nécessaires pour une utilisation sûre et stable du line-array, également en considération de phénomènes atmosphériques éventuels auxquels il pourrait être exposé.

• Ne jamais utiliser les poignées, les étriers ou les autres éléments de l'enceinte pour suspendre directement les modules ou le système !
• En cas d'utilisation à l'extérieur, il est toujours conseillé d'ancrer le système pour éviter toute oscillation due aux agents atmosphériques et au vent

INSTALLATION STACKED (EXEMPLE DE 1 OU 4 MODULES SUR SUB318)

• Il est possible de monter au maximum 4 modules en configuration stacked sur fly-bar DRK-210.
• Utiliser DBTECHNOLOGIES COMPOSER pour configurer les paramètres de conception, pour des raisons de sécurité.
• Placer sur SUB 318 (installé sur un plan non incliné) le fly-bar DRK-1610. Pour les détails relatifs à cet accessoire, vérifier les informations supplémentaires sur le manuel complet.
• Ajouter un par un les modules VIO-L1610, avec l'angle précédemment calculé, comme illustré dans le paragraphe MÉCANIQUE.
• Vérifier que les paramètres locaux des différents modules sont configurés correctement sur chaque panneau amplificateur. En particulier, vérifier selon le projet les réglages des paramètres Speaker Coupling et High Frequency Compensation. Sinon il est possible de modifier en temps réel ultérieurement tous les paramètres à distance si l'on effectue une connexion du line-array via réseau RDNet (AURORA NET). Toutefois il convient de répliquer toutes les configurations initiales de conception physiquement sur les modules VIO-L1610 avant d'effectuer l'installation. Voir la section PARAMÈTRES PRÉ-RÉGLAGE DSP ET COMMANDE À DISTANCE pour plus d'informations.
• Effectuer les branchements de relance audio, RDNet et de l'alimentation selon les paragraphes précédents.

ATTENTION!

- En cas de surface d'appui qui présenterait une inclinaison même minime, il est obligatoire de fixer de manière opportune avec des moyens mécaniques appropriés et/ou des sangles l'installation.

Le module ne s'allume pas :

1. Vérifier la correcte alimentation en amont du système.
2. Vérifier que l'alimentation ou le branchement de relance de l'alimentation est correctement inséré.

Le module s'allume mais n'émet aucun son :

1. Vérifier que les raccordements à l'entrée du signal audio ou les relances du signal audio ont été correctement effectués.
2. Vérifier que la source audio (mélangeur) est correctement branchée et active.
3. Vérifier que, en cas de connexion en réseau RDNet et contrôle avec AURORA NET, la fonction MUTE est désactivée.

Le module émet un son pas totalement satisfaisant.

1. Vérifier à nouveau le projet et les spécifications d'installation et de configuration avec DBTECHNOLOGIES COMPOSER.
2. Vérifier que les différents paramètres de DSP PRESET sont effectivement répliqués sur le panneau de contrôle du module (surtout si on n'utilise pas la commande à distance des modules).
3. Vérifier que, en cas de connexion au réseau RDNet et contrôle avec AURORA NET, tous les paramètres sont configurés correctement.

7. MISE À JOUR DU MICROLOGICIEL

IL très important de mettre à jour périodiquement le micrologiciel du produit, pour assurer sa pleine fonctionnalité. Visiter régulièrement le site http://www.dbtechnologies.com à la section « DOWNLOADS ».

1. Télécharger et installer USB BURNER MANAGER dans la section « SOFTWARE & CONTROLLER » sur l'ordinateur.
2. Télécharger le fichier .zip du dernier micrologiciel dans la section « DOWNLOADS » relative à votre produit.
3. Relier le produit au PC à l'aide du câble USB (non fourni) avec le connecteur du type correct (voir ce détail dans le chapitre CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE).
4. Dans la page-écran de USB BURNER MANAGER, en haut à droite, sélectionner « Ouverture Fichier ».
5. Sélectionner le fichier du micrologiciel précédemment téléchargé.
6. Suivre les opérations montrées sur la vidéo.
7. Cliquer « METTRE À JOUR ».

8. SPÉCIFICATIONS TECHNIQUES

INFORMATIONS GÉNÉRALES

Type : Module line-array actif à 3 voies

DONNÉES ACOUSTIQUES

Réponse en fréquence [- 6 dB] : 60 - 17000 Hz
Réponse en fréquence [- 10 dB] : 56 - 20000 Hz
SPL max. à 1 m : 141 dB
HF-MF : Sortie coaxiale 1,4” (Voice coil : 4”/ 2.5”)
Type de transducteur HF-MF : Néodyme
LF : 2 x 10” (Voice Coil : 2.5)
Type de transducteur LF : Néodyme
Fréquences de crossover : 500 Hz - 3300 Hz
Guide d’onde pour les hautes fréquences :	Oui
Directivité (HxV) : 100° (-6 dB) x nombre de modules

AMPLIFICATEUR

Type :	Digipro® G4
Classe d'amplification :	Classe D
Puissance d'amplification (crête)	3200 W
Puissance d'amplification (RMS) :	1600 W
Technique de refroidissement :	Convection
Température d'utilisation(ambiante) :	de -15° à +55° [°C]

VIO-L1610 Code 420120324 RÉV. 1.1

PROCESSEUR

Contrôleur interne : DSP 32 bit
Fonctions avancées : Filtres FIR
Limiter : Peak, RMS, Thermique

INTERFACE UTILISATEUR

Commandes :	2 commandes rotatives à 8 positions (Coupling, Compensation)
Led de signalisation :	Limiter, Signal, Mute/prot, Ready
Led d’état (réseau RDNet) Link, Active, Remote Preset Active
Poignées intégrées

ENTRÉES ET SORTIES

Entrées et relances d'alimentation : PowerCON® In/Link

Entrées audio : 1x XLR IN symétrique (isolation : Floating ADC)

Sorties audio : 1x XLR link OUT symétrique

Entrées/sorties RDNet : Data In / Data Out (connecteurs etherCON®)

USB (mise à jour du micrologiciel) : 1x USB type B

Absorption à 1/8 de la puissance en conditions moyennes d’utilisation (*) :	1,4 A (220-240V~) - 2,1 A (100-120V~)
Absorption à 1/3 de la puissance en conditions maximales d’utilisation (**):	3 A (220-240V~) - 4,5 A (100-120V~)
Absorption avec enceinte allumée en absence de signal (idle) :	34 W
Courant d’appel (inrush) :	3 A
Nombre de modules maximum par ligne d’alimentation (**)[mains input + mains link] :	1 + 4 (220-240V~) / 1 + 3 (100-120V~)

* REMARQUE POUR L'INSTALLATEUR : Les valeurs se réfèrent à 1/8 de la puissance, dans des conditions moyennes de fonctionnement (programme de musique avec clipping rare ou absent). Il est conseillé pour tout type de configuration de considérer les valeurs minimales de dimensionnement.
** REMARQUE POUR L'INSTALLATEUR : Les valeurs se réfèrent à 1/3 de la puissance, dans des conditions lourdes de fonctionnement (programme de musique avec clipping fréquent et intervention du limiter). Il est conseillé d'effectuer le dimensionnement selon ces valeurs en cas d'installations et tours professionnels.

VIO-L1610

Code 420120324 RÉV. 1.1

SPÉCIFICATIONS MÉCANIQUES

Matériau : coffret en bois - finition polyuréa noire
Grille : entièrement en métal - usinage	CNC
Poignées intégrées (2 de chaque côté)
Prédispositions avant de montage :	Étriers escamotables, points intégrés dans le coffret avec goujon à décrochage rapide
Prédispositions arrière de montage :	Étrier gradué et bras mobile avec goujon à décrochage rapide
Montage flown et stacked : Avec accessoire fly -bar DRK-210
Largeur : 720 mm (28,35 inch.)
Hauteur : 320 mm (9,45 inch.)
Profondeur : 520 mm (20,47 inch.)
Poids : 31,3 kg (69 lbs.)

Les caractéristiques, les spécifications et l'aspect des produits sont sujets à changement sans préavis. dBTechnologies se réserve le droit d'apporter des modifications ou des améliorations de design ou de fabrication, sans obligation de modifier ou d'améliorer également les produits déjà réalisés.

AEB

A.E.B. Industriale Srl

Via Brodolini, 8
