BEDIENUNGSANLEITUNG VIO L1610 DB Technologies

BEDIENUNGSANLEITUNG - Abschnitt 1

MANUEL D'UTILISATION - Section 1

Die in diesem Handbuch enthaltenen Warnhinweise müssen gemeinsam mit den Angaben in der „BEDIENUNGSANLEITUNG - Abschnitt 2“ beachtet werden.

SPECIFICHE MECCANICHE 32

VIO-L1610

Cod. 420120324 REV. 1.1

8. SPECIFICHE TECNICHE

GENERALE

SPECIFICHE MECCANICHE

EINLEITENDER ÜBERBLICK 63

ANHALTSPUNKTE FÜR DEN BENUTZER.... 63

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN.... 64

GRÖSSE UND GEWICHT.... 64

AKUSTISCHE EIGENSCHAFTEN 64

MECHANIK 65

ZUBEHÖR 68

EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBEREICHS.... 69

INPUT-, OUTPUT- UND STEUERBEREICH 70

VERSORGUNGSBEREICH 71

2. DBTECHNOLOGIES COMPOSER.... 72

3. DSP-VOREINSTELLUNGSPARAMETER UND FERNSTEUERUNG.... 76

4. VERBINDUNGEN 78

VERBINDUNG UND START DER STROMVERSORGUNG.... 78

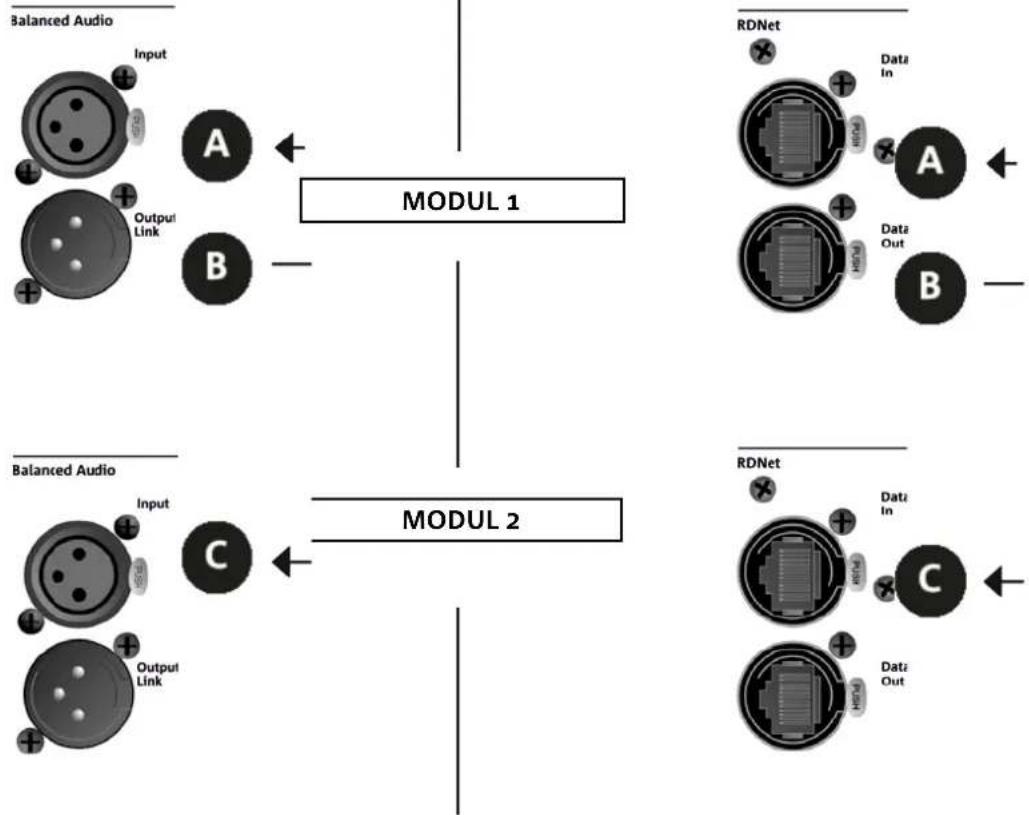

VERBINDUNG UND RÜCKLAUF VON AUDIOSIGNAL UND RDNET.... 79

5. INSTALLATION UND KONFIGURIERUNG 81

PACKUNGSINHALT 81

FLOWN-INSTALLATION (BEISPIEL FÜR 1 ARRAY MIT 8 MODULEN).... 81

GESTAPELTE INSTALLATION (BEISPIEL FÜR 1 ODER 4 MODULE AUF SUB318)...... 85

6. PROBLEMABHILFE 86

7. FIRMWARE-AKTUALISIERUNG 87

8. TECHNISCHE DATEN 88

ALLGEMEINE ANGABEN 88

AKUSTIK-DATEN 88

VERSTÄRKER 88

PROZESSOR 89

BENUTZEROBERFLÄCHE 89

EINGÄNGE UND AUSGÄNGE 89

STROMSPEZIFIKATIONEN (ABSORPTION) 89

MECHANISCHE SPEZIFIKATIONEN 90

VIO-L1610

Art.-Nr. 420120324 REV. 1.1

1. ALLGEMEINE INFORMATIONEN

WILLKOMMEN!

Wir danken Ihnen, dass Sie sich für den Kauf eines von dBTechnologies in Italien entworfenen und entwickelten Produkts entschieden haben! Dieses aktive leistungsstarke und rasch zu montierende Line-Array Modul ist das Ergebnis langjähriger Erfahrung im Bereich der Soundsysteme. Es implementiert optimierte Lösungen im akustischen und elektronischen Bereich sowie bei der Materialauswahl.

EINLEITENDER ÜBERBLICK

Mit dem aktiven 3-Wege-Line-Array-Modul VIO-L1610 beginnt eine neue Ära im Bereich Soundsysteme für mittlere bis große Live-Innen- und Außenanwendungen. Die VIO-Serie vereint technische Innovation und optimiertes Design in einem hervorragend klingenden System - verpackt in eine kompakte mechanische Lösung, die schnell und einfach zu installieren ist. Die wichtigsten Merkmale sind:

• Akustisches Design mit Wellenleiter und Koaxialkomponente für eine extrem präzise Transientenwiedergabe und eine detaillierte, gleichmäßige Audiowiedergabe
  • 3-Punkt-integriertes Takelage-System für schnelle Montage und Demontage
• Ein leistungsstarker (1600 W RMS) und geräuscharmer Verstärker
• eine durch einen leistungsfähigen 32-Bit-DSP ausgeführte Steuerung
• Floating-ADC-Technologie für eine perfekte Isolierung von Interferenzen, Rauschen oder Brummen des Audio-Eingangs
• Strom-, Audio- und Netzwerkrelais für eine optimierte Verkabelung
• RDNet-Steuerung on board, Vorhersage- und Fernverwaltungssoftware (DBTECHNOLOGIES COMPOSER, EASE, EASE FOCUS 3, AURORA NET)

ANHALTSPUNKTE FÜR DEN BENUTZER

Zur besten Verwendung Ihres VIO-Lautsprechers empfehlen wir:

• die in der Packung enthaltene Quick Start-Anleitung sowie die vorliegende komplette Bedienungsanleitung in allen ihren Teilen zu lesen und sie über die gesamte Lebensdauer des Produkts hinweg aufzubewahren;
• das Produkt auf der Website http://www.dbtechnologies.com im Abschnitt „ASSISTENZ“ zu registrieren.
• und die Kaufquittung sowie die GARANTIE (Bedienungsanleitung „Abschnitt 2“) gut aufzubewahren.

VIO-L1610 Art.-Nr. 420120324 REV. 1.1

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN

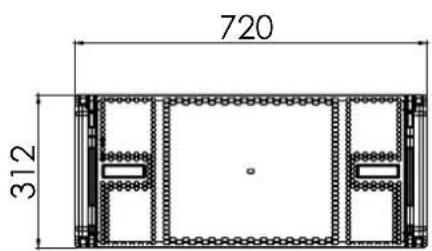

GRÖSSE UND GEWICHT

Die VIO-Serie wurde mit einem besonderen Augenmerk auf weniger Gewicht und ein kleineres Format entworfen.

Das hölzerne Gehäuse hat eine Polyurea-Beschichtung und wiegt 31,3 kg.

Die Maße sind: 720 mm (L), 312 mm (H), 520 mm (W).

720 312

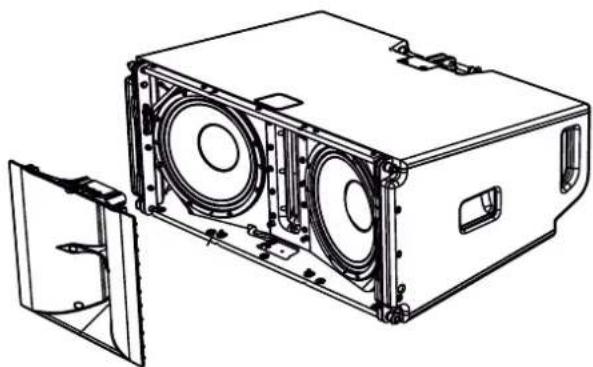

AKUSTISCHE EIGENSCHAFTEN

Die akustische Optimierung beginnt bereits bei der sorgfältigen Auswahl der Materialien, Form und Geometrie des Holzgehäuses.

Im Inneren des Moduls gewährleisten verschiedene Vorrichtungen die Wiedergabegenauigkeit in einem sehr breiten Frequenzspektrum.

Insbesondere die beiden qualitativ hochwertigen 10"-Tieftöner mit Neodym-Magneten und einem koaxialen Bauteil, die auf einem speziellen Wellenleiter montiert sind, ermöglichen eine perfekte Abstimmung zwischen den Modulen im Line-Array und damit einen optimalen Frequenzgang, sowohl aus der Entfernung als auch beim Abhören außerhalb der Achse.

Art.-Nr. 420120324 REV. 1.1

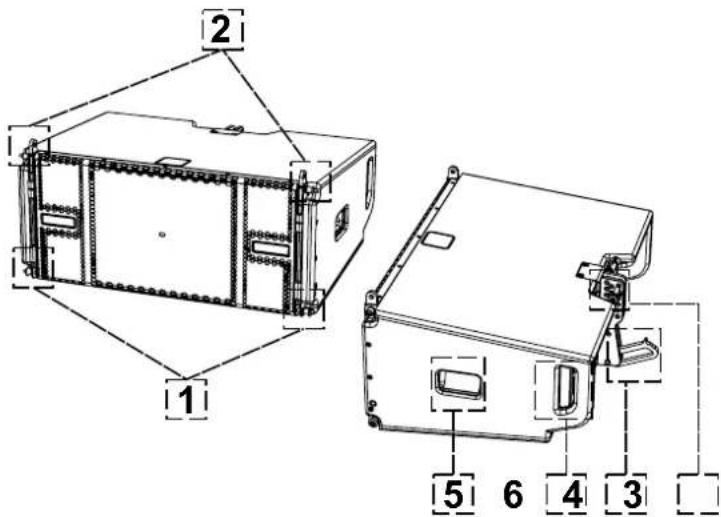

MECHANIK

Die Modul-Ergonomie und eine schnelle Montage des Line-Arrays sind gewährleistet durch:

VORDERSEITE

1) Unteres Verankerungssystem mit Stift für den Anschluss anderer Module oder der DRK-210-Flybar (in gestapelter Konfiguration).
2) Versenkbare Halterungen mit Stift für die Verankerung an einem oberen Modul (oder an der DRK-210 Flybar in Flown-Konfiguration).

RÜCKSEITE

3) Zentrale Halterung. Mithilfe des Schilds mit Winkelgradmarkierungen und Stift kann der Winkelgrad des Line-Array-Moduls ausgewählt werden. Einstellungen sind ab 1 Grad möglich (Bereich von 0 - 10°).
4) Beweglicher Arm mit Langloch. Dieser wird an der Halterung [3] angeordnet und fixiert den eingestellten Winkel mechanisch mithilfe der Stifte.

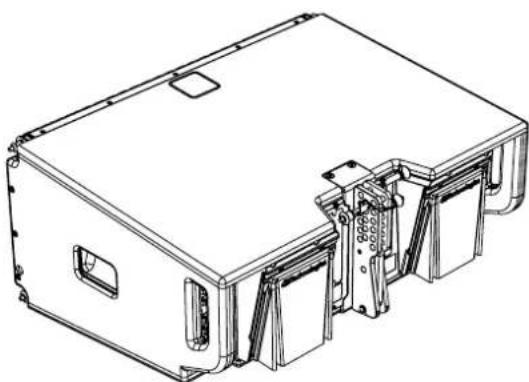

SEITENTEILE RECHTS UND LINKS

5) Griff, der für die Gewichtsverteilung des Gehäuses optimal positioniert ist.
6) Rückseitiger Griff, der das Anheben der Rückseite des Moduls bei fixierter Vorderseite erleichtert.

Die VIO-L1610-Module sind außerdem auf der Rückseite mit 2 Regenabdeckungen ausgestattet, um den Verstärker vor Wasser zu schützen und auch bei kritischen Witterungsbedingungen zu betreiben zu können. Diese werden der Einfachheit halber nicht mehr in den folgenden Zeichnungen gezeigt.

Nähere Informationen zum Flybar (siehe Abschnitt ZUBEHÖR) finden Sie im entsprechenden Handbuch.

VIO-L1610 Art.-Nr. 420120324 REV. 1.1

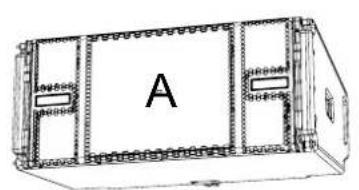

Die Montage der 2 Module A und B erfordert einige einfache Schritte:

• Am Modul A die Stifte [3] entfernen, die versenkbaren Halterungen [2] anheben und mit den Stiften [3] an der neuen Position befestigen.
• Entfernen Sie die Stifte [1] von Modul B, setzen Sie sie auf das Modul A und setzen Sie die Halterungen [2] wie dargestellt ein. Befestigen Sie dann die Vorderseite der beiden Module mit den Stiften [1] des Moduls B.
• Auf der Rückseite die Stifte [5] von den hinteren Halterungen [4] entfernen. Setzen Sie dann den beweglichen Arm [6] des Moduls B in die Halterung [4] des Moduls A ein. Die nächste Seite zeigt im Detail die Befestigung des Winkels auf der Rückseite zwischen den beiden Modulen.

VIO-L1610

Art.-Nr. 420120324 REV. 1.1

ANGLE LOCK PIN HOLE, 2020 PUB HOLE, 2020 CAUTION: In ground stuck mode after having sound the only angle with the type pin, make sure to show the ground pin relative ANGLE LOCK mode 0° 1° 2° 3° 4° 5° 6° 7° 8° 9° 10° 0° 1° 2° 3° 4° 5° 6° 7° 8° 9° 10° 0° 1° 2° 3° 4° 5° 6° 7° 8° 9° 10°

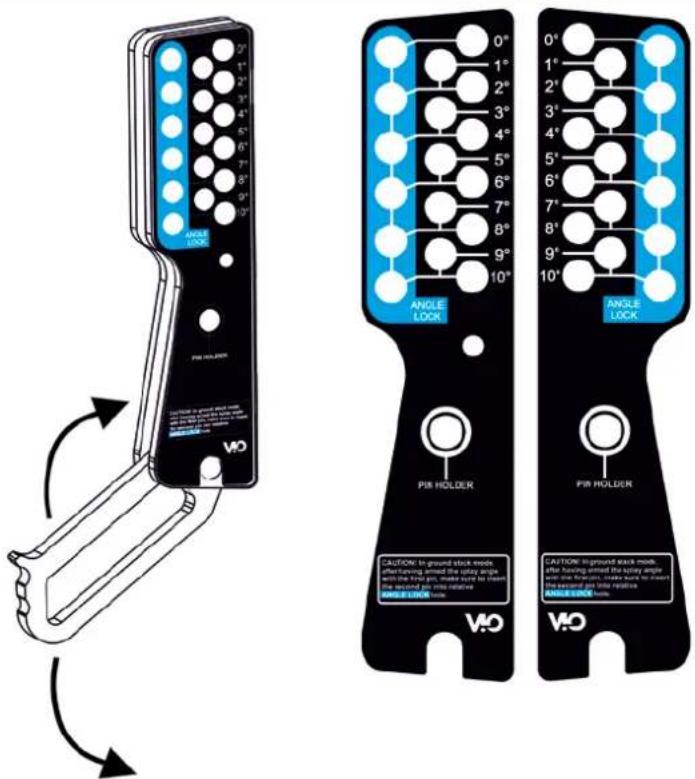

BEISPIEL 3°

Das Beispiel zeigt das Einstellen eines 3-Grad-Winkels zwischen 2 Modulen.

Bevor Sie einen anderen Vorgang durchführen, stellen Sie sicher, dass nach dem Einsetzen des beweglichen Arms [6] das Langloch im gewählten Winkel in der Schlaufe liegt (siehe Abbildung).

• FLOWN-KONFIGURATION: nur 1 Stift in das Loch im gewählten Winkel einführen. Der zweite Stift kann in das Loch „STIFTHALTER“ eingefügt werden. Beachten Sie, dass diese Art der Konfiguration während der Montage eine Änderung der ausgewählten Winkel einfach durch Bewegen des entsprechenden Stifts (im beweglichen Arm eingesetzt) ermöglicht.
• STAPEL-KÖNFIGURATION: Sobald der Stift [5] in das Loch des gewählten Winkels eingesetzt wird, heben Sie Modul B so weit an, wie es der bewegliche Arm [6] erlaubt. Dann den zweiten Stift in die Stellung „WINKELSICHERER“ stecken und das Modul B loslassen. Auf diese Weise wird das Modul B vollständig durch die 2 Stifte auf der Rückseite blockiert.

Achten Sie nach Abschluss der Montage darauf, dass alle Stifte vollständig eingesteckt und gut fixiert sind.

VIO-L1610 Art.-Nr. 420120324 REV. 1.1

ZUBEHÖR

Für eine schnelle Montage sind optional folgende Zubehörteile vorgesehen:

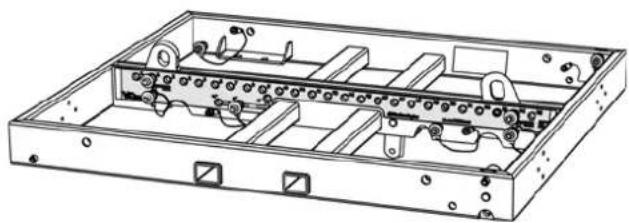

• DRK-210, Flybar für Flown- und gestapelte Verwendung der Line-Array VIO-L1610-Module.

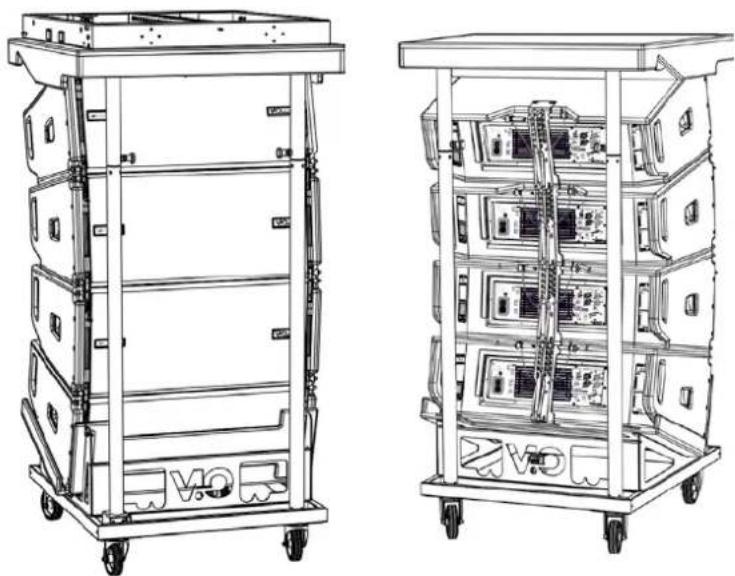

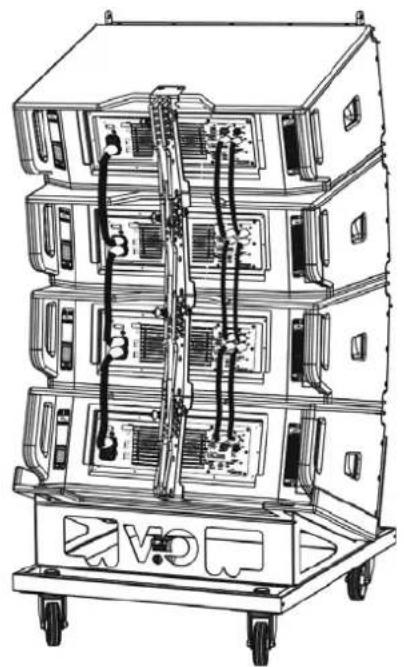

• DT-VIOL210, Wagen zum Transport von bis zu vier VIO-L1610-Modulen. Mithilfe dieses Zubehörteils kann, ausschließlich für Transportzwecke, ein DRK-1610-Flybar auf dem Deckel angebracht werden.
• Ergänzendes Zubehör, dessen aktuelle Liste unter www.dbtechnologies.com auf der Produktseite zu finden ist. Für weitere Informationen zu diesem Zubehör wird auf die Bedienungsanleitung eben dieses Zubehörs verwiesen.

• Verwenden Sie nur Zubehör und Konfigurationen, die in diesem Handbuch beschrieben sind, und arbeiten Sie gemäß den Anweisungen in den mit dem Zubehör gelieferten Anleitungen, auch wenn diese hier nicht aufgeführt sind.
• DRK-210 ist zur Aufhängung von bis zu 22 VIO-L1610-Modulen (oder 16 Submodulen) mit maximal 750 kg Gewicht über einen einzelnen Koppelpunkt ausgelegt.
  Die VIO-L1610- Aufhängungskomponente ermöglicht den Anschluss von bis zu 10 Modulen (max. 300 kg) ohne Einschränkung der Winkeleinstellung des Line Arrays. Jede andere Konfiguration oder Informationen bezüglich der Systemdaten, wie z. B. der maximalen Kapazität und der Befestigungspunkte, müssen vor der Installation mit der Software dBTechnologies Composer überprüft werden (siehe entsprechenden Abschnitt in dieser Bedienungsanleitung). Die Software ist auf der Website www.dbtechnologies.com unter der Kategorie DOWNLOADS kostenlos erhältlich.

Für jegliche weiteren Informationen nehmen Sie bitte Bezug auf die entsprechenden Bedienungsanleitungen. Konsultieren Sie für alle Updates auf Accessoires bitte www.dbtechnologies.com

VIO-L1610

Art.-Nr. 420120324 REV. 1.1

EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBEREICHS

Der digitale Verstärker der Klasse D ist das Herzstück des VIO-L1610.

Er erlaubt bis zu 1600 W RMS lautlos und effizient zu versorgen. Das System wird von einem leistungsstarken DSP gesteuert, der es ermöglicht, das Line Array in jedem Verwendungskontext sofort und schnell zu konfigurieren.

Dank der Möglichkeit der Netzwerkverbindung mit RDNet können die Panel-Parameter mit der Software „AURORA NET“ ferngesteuert werden (siehe Abschnitt DSP-VOREINSTELLUNGSPARAMETER UND FERNBEDIENUNG).

Das Panel des DIGIPRO G4 verfügt über:

• Eingang, Ausgang und Steuerbereich
- Versorgungsbereich

ACHTUNG!

• Versperren Sie nicht die hinteren Kühlkörper des Verstärkers. Wenn sich das Modul übermäßig erwärmt, reduziert sich allmählich die Lautstärke, bis das Modul thermisch wieder stabilisiert ist. Das Niveau wird automatisch wiederhergestellt, wenn die normale Betriebstemperatur erreicht ist.
• Versuchen Sie nicht, den Verstärker zu öffnen.
• Bei Funktionsstörungen sofort den Strom abschalten, indem Sie das Modul vom Stromnetz trennen, dann wenden Sie sich bitten an einen autorisierten Techniker.

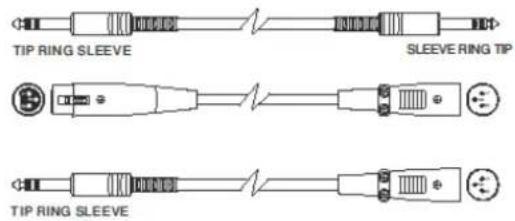

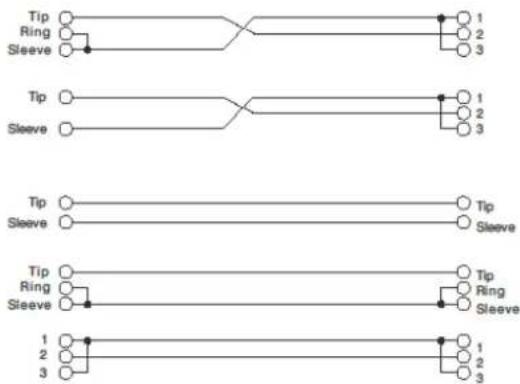

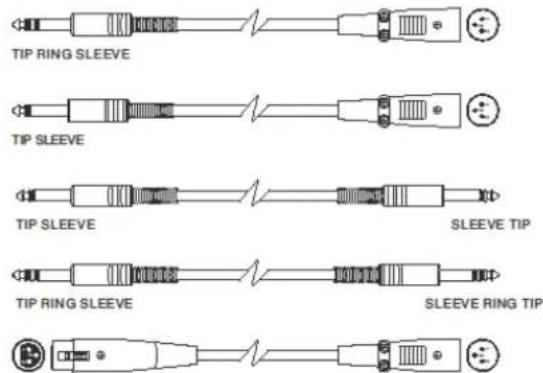

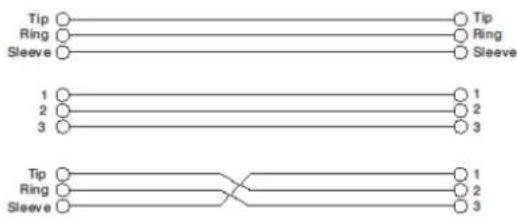

• Es empfiehlt sich, hochwertige Kabel mit Original-Neutrik®-Steckverbindern zu verwenden. Überprüfen Sie die Kabel regelmäßig auf deren Unversehrtheit.

• Der Lautsprecher wird mit einer montierten Sicherung für den Betrieb im Bereich 220-240 V geliefert. Wenn Sie im Spannungsbereich 100-120 V arbeiten müssen:

• Trennen Sie alle Verbindungen, einschließlich der Stromversorgung.

• Warten Sie 5 Minuten.
• Ersetzen Sie die Sicherung durch die im Lieferumfang enthaltene Sicherung für den Bereich 100-120 V.

ACHTUNG!

- Entfernen Sie niemals das Frontschutzgitter des Produkts. Um die Gefahr eines elektrischen Schlages zu vermeiden, muss im Falle einer Beschädigung oder eines Austausches des Schutzgitters (der vom Kundendienst vorgenommen werden muss) sofort die Stromversorgung unterbrochen werden. Schließen Sie das Netzteil nie an, wenn das Schutzgitter entfernt worden ist.

VIO-L1610 Art.-Nr. 420120324 REV. 1.1

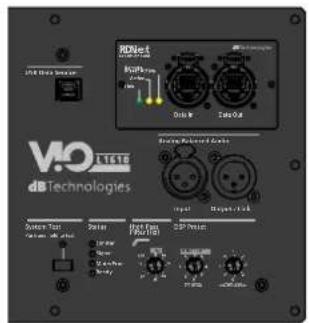

BEREICH EINGANG, AUSGANG UND STEUERUNG

BEREICH STROMVERSORGUNG

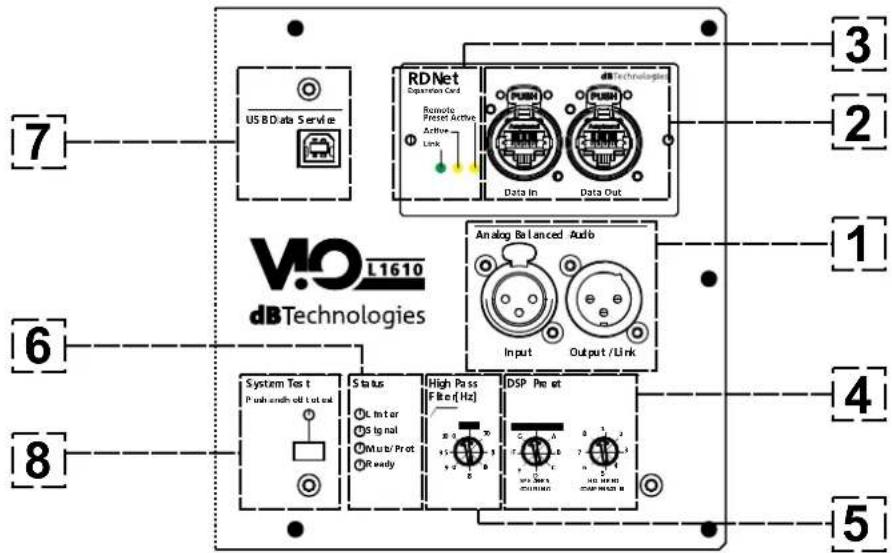

INPUT-, OUTPUT- UND STEUERBEREICH

1. AUDIO-EINGANG UND RÜCKLAUF („symmetrisches Audio“)

Eingang und Ausgang kompatibel mit symmetrischen XLR-Kabeln

Insbesondere wird der „Eingang“ für die Verbindung mit dem vom Mischer oder einem anderen Lautsprecher stammenden Audiosignal verwendet, der „Ausgangs-Anschluss“ wird für den Rücklauf des Signals zu den anderen Modulen des Line Arrays in Daisy-Chain-Konfiguration verwendet.

1. EINGANG UND RÜCKLAUF DER RDNet-NETZWERKVERBINDUNG

Abschnitt ist mit Netzwerkkabel mit etherCON / RJ45-Steckverbindern kompatibel.

Insbesondere sollte „Daten Ein“ mit Geräten wie RDNet Control 2 oder Control 8 verbunden sein; „Daten Aus“ kann für den Neustart des Netzwerks zu anderen Modulen des Line Arrays in einer Daisy-Chain-Konfiguration verwendet werden.

1. STEUER-LEDs

Betriebs-LEDs des Moduls mit Vernetzung (RDnet).

Wenn „Anschluss“ aktiviert ist, bedeutet dies insbesondere, dass das RDNet-Netzwerk aktiv ist und das Gerät erkannt hat. Wenn „Active“ blinkt, bedeutet dies, dass der Datenaustausch hergestellt ist. „Remote Preset Active“ zeigt an, dass alle lokalen Bedienelemente des Verstärker-Bedienfelds von der RDNet-Fernsteuerung umgangen werden.

1. DSP-VOREINSTELLUNG

Drehregler zur Akustikeinstellung des Line Array.

Es empfiehlt sich, diese Bedienelemente (oder die gleichen Parameter über die RDNet-Verbindung entfernt) zu verwenden, um das akustische Verhalten in Abhängigkeit von der Anzahl der Module und deren Orientierung zu optimieren. Weitere Einzelheiten zur Verwendung von „SPEAKER COUPLING“ und „HIGH FREQUENCY COMPENSATION“ finden Sie im Abschnitt PARAMETER DSP VOREINSTELLUNG UND FERNSTEUERUNG.

1. HI-Pass-Filter [Hz]

Ermöglicht die Anwendung eines Hochpassfilters gemäß den auf dem Bildschirm angezeigten Grenzfrequenzen.

1. STATUS-LEDs

LEDs für den Betrieb des Moduls. Eine Tabelle auf der nächsten Seite fasst die Bedeutung der verschiedenen LEDs zusammen.

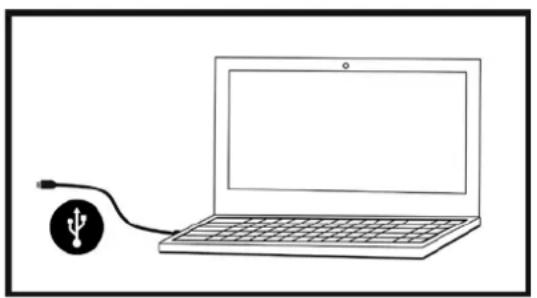

1. USB-DATENSERVICE

Ein Mini-USB-Port B, der nur für die Firmware-Aktualisierung des Produkts verwendet wird. Weitere Informationen finden Sie im Abschnitt „FIRMWARE-AKTUALISIERUNG“.

1. SYSTEM-TEST

Nicht erschöpfender Test zur Überprüfung der korrekten akustischen Impedanz des Moduls. Er kann einen ersten groben Hinweis auf den Zustand der Messumformer geben.

VIO-L1610

Art.-Nr. 420120324 REV. 1.1

LED-TYP BE	EIM EINSCHALTEN DES LAUTSPRECHERS	BETRIEB NORMAL	WARNING GENERISCHE	ABSCHALTUNG WEGEN STÖRUNG DES LAUTSPRECHERS
LIMITER ERLOSCHEN AUSGESCHALTET,		EIGENSTÄNDIGES EINSCHALTEN NUR BEI EINEM EINGRIFF	BLINKEN VORÜBERGE-HENDES	KONTINUIERLICHES ZYKLISCHES BLINKEN
SIGNAL	ERLOSCHEN BLINKEN	MIT SIGNAL	SIGNAL NORMAL AUDIO-EIN EINGANG	ERLOSCHEN
STUMM / PROT	EINGESCHALTET EINIGE SEKUNDEN	ERLOSCHEN BLINKEN	VORÜBERGE-HENDES	DAUERHAFT LEUCHT-END
BEREIT ERLOSCHEN DAUERHAFT		LEUCHTEND	DAUERHAFT LEUCHTEND	ERLOSCHEN

Tabelle der Status-LED-Signale

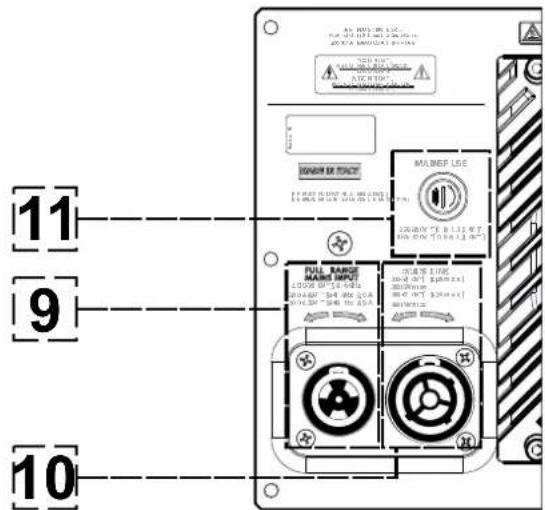

VERSORGUNGSEBEREICH

11 9 10

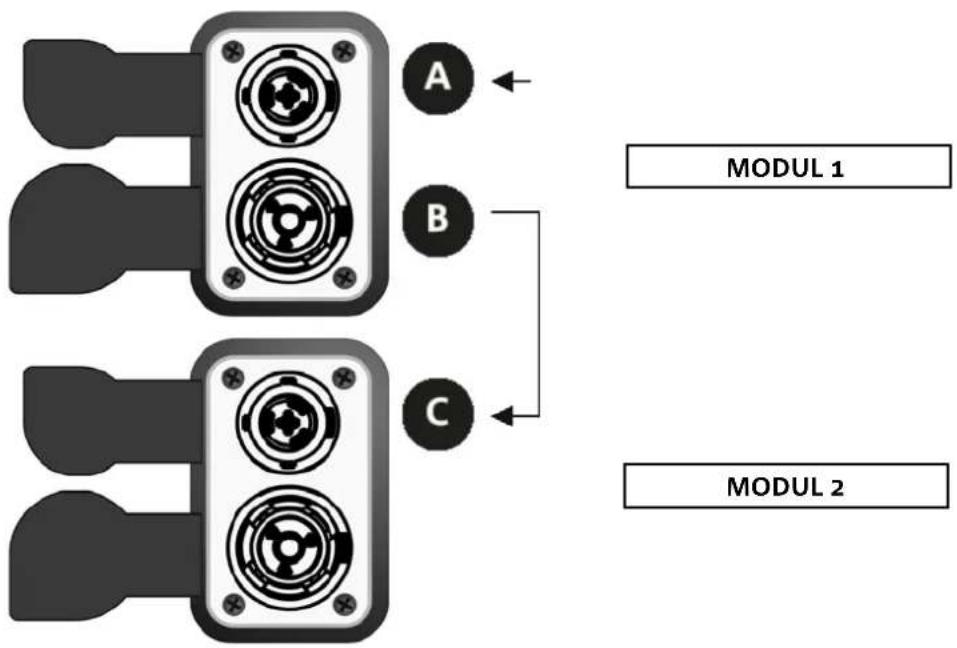

9. VERSORGUNGSVERBINDER „MAINS INPUT“

Kompatibel mit dem powerCON TRUE1®-Verbinder ist die Stromversorgung mit der Auto-Bereich-Funktion ausgestattet. Sobald der entsprechende Bereich definiert ist, wird bei Bedarf durch Austausch der Sicherung die Spannung im Intervall [100-120V \~] oder [220-240V \~] automatisch erkannt.

10. VERSORGUNGSRÜCKLAUF „MAINS-ANSCHLUSS“

Kompatibel mit einem powerCON TRUE1®-Stecker zum Rücklauf der Stromversorgung anderer Module. Die maximale Anzahl der Module, die in einem neu gestarteten System angeschlossen werden können, finden Sie im Abschnitt TECHNISCHE DATEN.

11. NETZWERKSICHERUNG

Gehäuse für die Netzsicherung.

VIO-L1610 Art.-Nr. 420120324 REV. 1.1

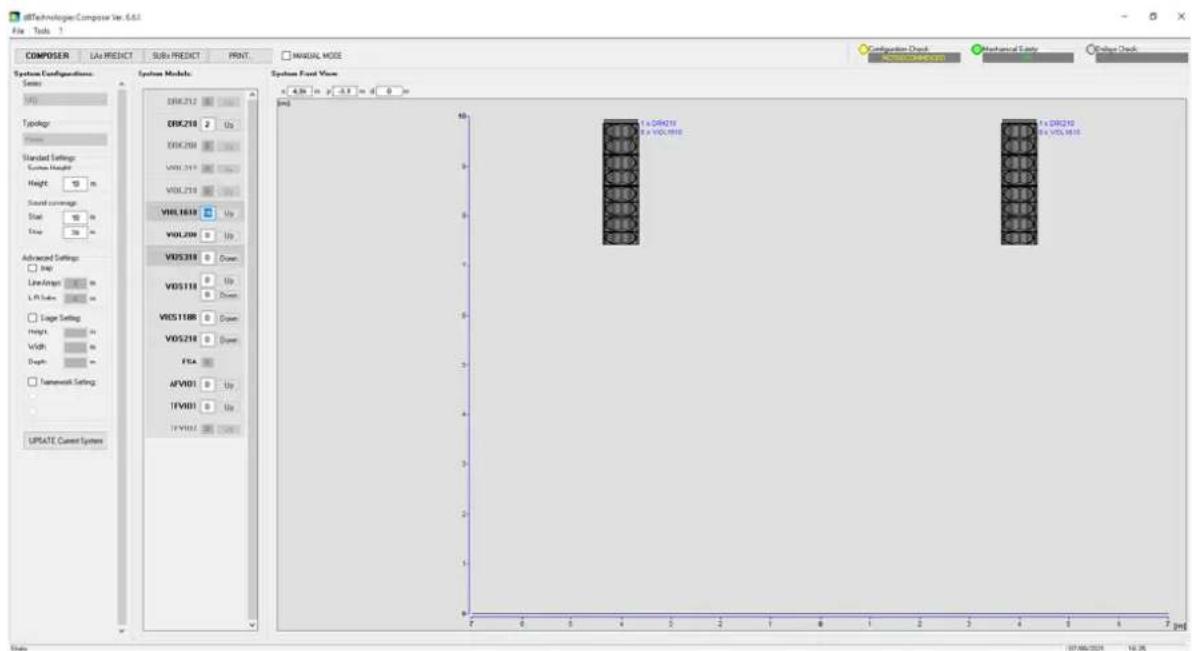

2. DBTECHNOLOGIES COMPOSER

DBTechnologies Composer-Software, die zum kostenlosen Download unter www.dbtechnologies.com zur Verfügung steht, ist ein Instrument für die korrekte Gestaltung der für die gesamte VIO-Serie empfohlenen Audiosysteme.

Es empfiehlt die Lösung für die zu beschallenden Bereiche und gibt den Winkel der Line-Array-Module an, der den Erhalt der gewünschten Abdeckung und Voreinstellung ermöglicht.

Obwohl es sich um ein prädiktives Instrument handelt, erlaubt es eine Reihe von manuellen Einstellungen, um die Konfiguration auf der Grundlage von Schallfeldmessungen oder spezifischen Anforderungen zu verfeinern.

Schließlich ist es ein wirksames Instrument zur Beurteilung der Sicherheit der Anlage. Durch die Simulation des statischen Verhaltens der Flybar und die Anzeige der mechanischen Kräfte am Spiel ermöglicht es, zu überprüfen, wie viele Module installiert werden sollten, bevor ein Überlastungszustand erreicht wird.

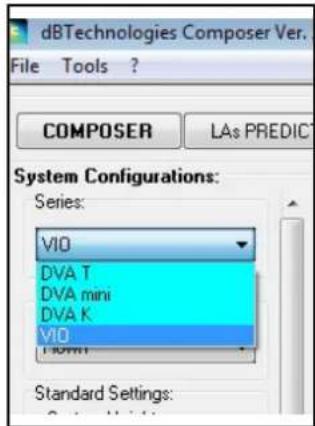

Die Hauptabschnitte des dBTechnologies Composer sind:

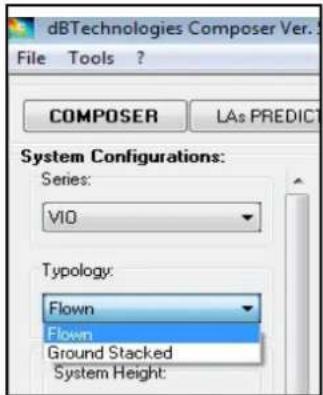

• COMPOSER - allgemeine Ansicht, die die Eingabe der Projektdaten erlaubt
- LAs PREDICT - mit Sicherheitssimulation, Konfiguration und Test von Line Arrays
- SUBs PREDICT - mit Sicherheitssimulation, Konfiguration und Test von Subwoofern

Dieses Kapitel beschreibt einige Details der Software in Bezug auf Installation und Sicherheit, insbesondere für die FLOWN-Konfiguration des VIOL1610-Line-Arrays.

dBiTechnologie Composite Ver.6.6.1 File Tools 1 COMPOSER Lia FRIINCT Suba FRIINCT PRINT System Configurations: Series: V0 Typology Standard Settings: Custom Height Height: 10 m Sound coverage Size: 10 m Temp: 10 m Advanced Settings: Step: Line Angle: 0° L.Pi Subs: 0° Edge Setting: Height: 0° Width: 0° Depth: 0° Framework Setting: UPDATE Current System System Modules: EBK212 Up EBK204 Up VOL219 Down VOL218 Up VOL1818 Up VOL206 Up VDS318 Down VDS118 Up VDS118B Down VDS218 Down FSA AFV001 Up TFV001 Up TFV002 Up System Front View: x 4.5k m y -0.5 m 0 0 m [mm] 1 x EBC218 2 x VOL1818 3 x EBC210 4 x VOS1818 7 6 5 4 3 2 1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 Data: ISSA/ISS/ISSA ISSA/ISS/ISSA

VIO-L1610

Art.-Nr. 420120324 REV. 1.1

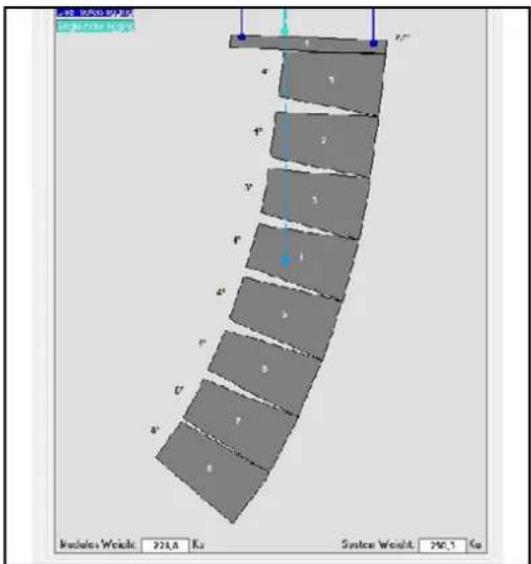

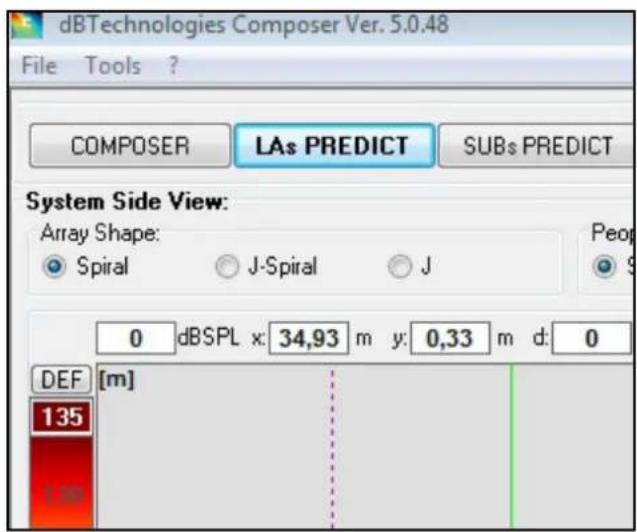

Der Abschnitt „LAs PREDICT“ enthält alle Informationen, die für die ordnungsgemäße Konfiguration, überflogen oder gestapelt, eines VIO-Systems erforderlich sind. Um darauf zuzugreifen, müssen Sie zuerst die Projektdaten eingeben, die im Abschnitt Komponieren enthalten sind.

Die Systemdaten-Seite bietet die folgenden Vorschläge: die Winkeleinstellung der verschiedenen Module, verschiedene Parameter, die sich auf den Abschnitt „DSP-Voreinstellung“ und die Winkeleinstellung der DRK-210 Flybar beziehen. Diese letzte Winkeleinstellung kann auf dem Feld unter Verwendung eines Laser-Inklinometers detektiert werden, das nicht im Lieferumfang enthalten ist, dessen Aufbau im Handbuch des DRK-210 dargestellt ist.

dBTechologies Composer Ver. File Tools ? COMPOSER LAs PREDICT System Configurations: Series: VIO DVA T DVA mini DVA K VIO Standard Settings:

Im Bereich Sicherheitsdaten finden Sie eine Simulation des Schwerpunkts beim Flown-System mit DRK-1610.

Insbesondere kann der Benutzer zwischen EUROCODE 3 oder BGV-C1 Referenzen wählen.

Die zugehörigen Ergebnisse werden grün, wenn sicher und rot dargestellt, wenn die maximal zulässige Belastung für den gewählten Winkel überschritten wird (und daher verboten ist).

dBTechologies Composer Ver. 5.0.48 File Tools ? COMPOSER LAs PREDICT SUBs PREDICT System Side View: Array Shape: Spiral J-Spiral J Peop 0 dBSPL x:34,93 m y:0,33 m d:0 DEF [m] 135 1.00

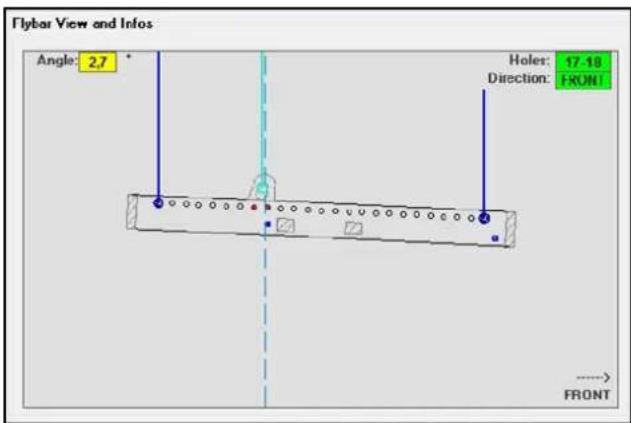

Flybar View and Infos Angle: 2.7 ° Holes: 17-18 Direction: FRONT ----> FRONT

VIO-L1610

Art.-Nr. 420120324 REV. 1.1

Wenn nur ein Motor in einer Flown-Konfiguration verwendet wird, zeigt „SINGLE“ die Position des einzelnen Hakens an, der auf dem DRK-210 verwendet werden soll (der abgestufte Positionen erfordert, die von einem Etikett auf dem Flybar beschrieben sind).

Zusätzlich gibt es eine „FRONT“ oder „REAR“ Richtung für das Lenken des Hakens für den Motor.

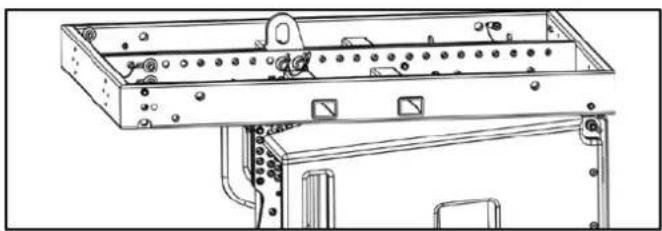

Im Falle von „FRONT“ sollte die Referenz (siehe Abbildung unten und gezeigt als LOAD ADAPTER REFERENCE SIDE) in Richtung der Vorderseite des Line Arrays platziert werden, im Falle von „REAR“ sollte sie auf die Rückseite des Line Arrays gerichtet sein.

Wenn stattdessen zwei Motoren verwendet werden, sollten die Haken immer an den Enden der Fly-bar angeordnet sein (in diesem Fall ist die Richtung der Platzierung irrelevant).

Weitere Informationen zur dBTechnologies Composer Software finden Sie im entsprechenden Handbuch zum kostenlosen Download unter: www.dbtechnologies.com.

128.0 Model: Wcndlc: 228.0 Kg System Weight: 296.5 Kg

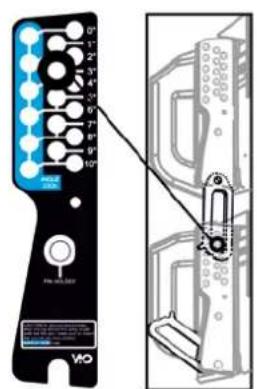

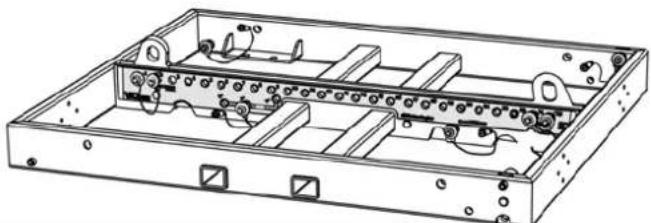

SCHILD MIT WINKELGRADMARKIERUNGEN AUF DER SEITE DES FLYBARS

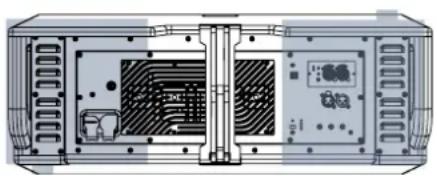

3. DSP-VOREINSTELLUNGSPARAMETER UND FERNSTEUERUNG

Der Einsatz eines Line Arrays bringt eine Reihe von Vorteilen in verschiedenen Kontexten mit sich, insbesondere:

• SPL homogen entlang Frontlinie der Lautsprecher, ein Effekt, der besonders bei mittleren bis langen Distanzen geschätzt wird
• leitfähiges akustisches Verhalten, mit dem Sie den Schall genau auf das Publikum konzentrieren können, um unnötige Verluste in Bereichen zu vermeiden, in denen keine akustische Abdeckung erforderlich ist.

Die umsetzbare Optimierung der Line Arrays berücksichtigt das Verhalten des Systems entsprechend der Frequenz:

• Bei Vergrößerung der Distanz vom Line Array erhöht sich die Luftdämpfung. Dies wirkt sich insbesondere auf hohe Frequenzen aus.
• Bei Vergrößerung des Winkels zwischen den Elementen des Line Arrays verringert sich die Mittenfrequenzphasenkopplung.
• Mit zunehmender Anzahl der Module des Line Array addieren sich die tiefen Frequenzen akustisch.

Die akustische Konfiguration in einem Line Array der VIO-L210 Module lässt sich dank der von DSP verwalteten Steuerfunktionen optimieren. Die Benutzeroberfläche ist einfach und unkompliziert, mit zwei Drehreglern im Abschnitt „DSP-Voreinstellung“ und einer Erläuterungsetikette auf der Seite des Verstärkers.

- Stellen Sie den Drehregler „SPEAKER COUPLING“ und HIGH FREQUENCY COMPENSATION entsprechend der im Line Array verwendeten Modulanzahl ein. Diese Drehregler wirken auf die tiefen Frequenzen ein und müssen auf die folgenden Positionen gestellt werden:

• A - 2 bis 6 Lautsprecher
• B - 7 bis 8 Lautsprecher
• C - 9 bis 10 Lautsprecher
• D - 11 bis 12 Lautsprecher
• E - 13 bis 14 Lautsprecher
• F - über 15 Lautsprecher
- G - um die tiefen Frequenzen zu erhöhen (Front-fill Stand-Alone-Betrieb)
• 1 - FLAT (ohne Betonung einer bestimmten Frequenz)
- 2 - Front-fill mit Publikum in einer Entfernung von 0 bis 5 m (16 Fuß)
- 3 - mit Publikum in einer Entfernung von 6 bis 20 m (17-66 Fuß)
- 4 - mit Publikum in einer Entfernung von 21 bis 30 m (67-98 Fuß)
- 5 - mit Publikum in einer Entfernung von 31 bis 40 m (99-131 Fuß)
- 6 - mit Publikum in einer Entfernung von 41 bis 50 m (132-164 Fuß)
- 7 - mit Publikum in einer Entfernung von 51 bis 60 m (165-197 Fuß)
- 8 - mit Publikum in einer Entfernung ab 61 m (198 Fuß)

Art.-Nr. 420120324 REV. 1.1

Sobald ein geeignetes RDNet-Netzwerk konfiguriert wurde, kann das Line-Array vollständig über die Software AURORA NET gesteuert werden. Für weitere Details wird auf das Software-Handbuch verwiesen.

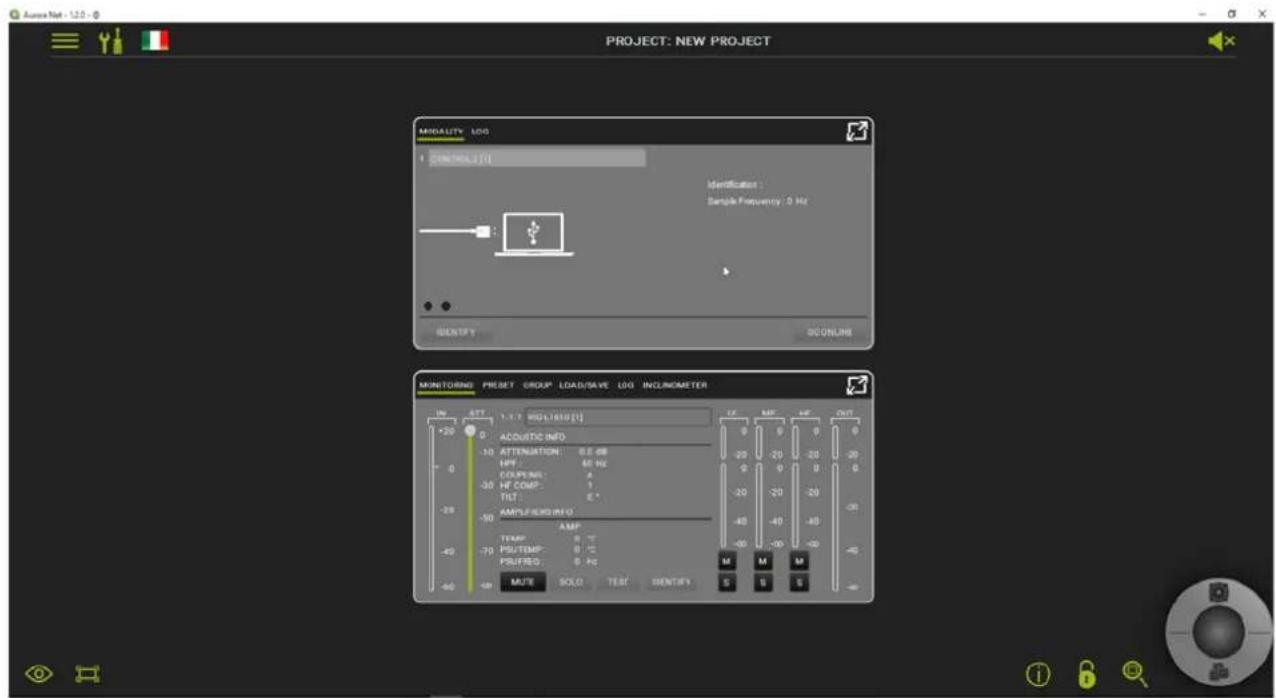

PROJECT: NEW PROJECT MODALITY LOG 1.00000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Identification: Sample Frequency: 5 Hz IDENTIFY DC ONLINE MONITORING PRESET GROUP LOAD/SAVE LOG INCLINOMETER IN ATT 1.3.3 INCLINOMETER ACQUISIC INTG ATTENATION: 8.8 GB LW: 86 Hz COMPINS: A HF COMP: 1 TFT: E* AMPLI RERS INFO AMP TEMP: 8 T PSU TEMP: 8 C PULFREQ: 9 P2 MATE SOLD TEST IDENTIFY S S S OUT

4. VERBINDUNGEN

VERBINDUNG UND START DER STROMVERSORGUNG

A B C MODUL 1 MODUL 2

Die obige Abbildung zeigt eine allgemeine Verbindung, bei der das Modul 1 über Modul 2 liegt. Verwenden Sie dazu Kabel mit powerCON TRUE1®-Steckverbindern (nicht mitgeliefert).

• Schließen Sie die Stromversorgung des Moduls 1 AUTO-RANGE MAINS INPUT (A) an.
• Starten Sie die Stromversorgung von Modul 1 zu Modul 2, indem Sie den Ausgang MAINS LINK (B) des Moduls 1 mit dem Eingang AUTO-RANGE MAINS INPUT (C) des Moduls 2 verbinden.
• Wiederholen Sie diesen Vorgang, bis Sie die maximal zulässige Anzahl der Line-Array-Module angeschlossen haben (siehe Kapitel TECHNISCHE DATEN).

ACHTUNG!

- Die Kabel müssen ordnungsgemäß dimensioniert sein und das Design, die Installation und die Tests des Systems dürfen nur von qualifiziertem Personal ausgeführt werden. AEB Industriale lehnt jede Verantwortung im Falle von Kabeln ab, die nicht konform sind, nicht zertifiziert sind und mit dem ordnungsgemäßen Layout des Systems und den für das Land gültigen Vorschriften unvereinbar sind.

VIO-L1610

Art.-Nr. 420120324 REV. 1.1

VERBINDUNG UND RÜCKLAUF VON AUDIOSIGNAL UND RDNET
Die obige Abbildung zeigt eine allgemeine Verbindung, bei der das Modul 1

über Modul 2 liegt und diesmal Audio- und Netzwerkverbindung zeigt. Verwenden Sie dazu keine Kabel mit XLR-(Audio) und etherCON-/RJ45-(Netzwerk) Anschlüssen. Weitere Informationen zu den verfügbaren Kabeltypen finden Sie auch auf der nächsten Seite.

• Für den Audioanschluss verbinden Sie das Kabel von MIXER / LINE mit dem Eingang BALANCED AUDIO INPUT (A) des Moduls 1 des Line Arrays. Starten Sie das Signal zwischen dem ersten und zweiten Modul. Verbinden Sie hierzu den Ausgang BALANCED AUDIO OUTPUT (B) des Moduls 1 mit dem Eingang BALANCED AUDIO INPUT (C) des Moduls 2.
• Wiederholen Sie diese Vorgangsweise zwischen dem zweiten und dem dritten Modul und so weiter, bis alle Module des Line Arrays verbunden sind.
• Verbinden Sie für die Netzwerkverbindung den DATEN EIN (A) -Anschluss des Moduls 1 mit der Fernbedienung (RDNet CONTROL 2 oder RDNet CONTROL 8). Starten Sie das Signal neu, indem Sie DATEN AUS (B) von Modul 1 an DATEN EIN (C) von Modul 2 anschließen.
• Wiederholen Sie diese Vorgangsweise zwischen dem zweiten und dem dritten Modul und so weiter, bis alle Module des Line Arrays verbunden sind.

ACHTUNG!

- Ersetzen Sie eventuell beschädigte Kabel, so dass Funktionsstörungen und eine schlechte Klangqualität vermieden werden können.

VIO-L1610 Art.-Nr. 420120324 REV. 1.1

• Balanced

TIP RING SLEEVE SLEEVE RING TIP TIP RING SLEEVE

• Unbalanced


TIP RING SLEEVE TIP SLEEVE TIP SLEEVE SLEEVE TIP TIP RING SLEEVE SLEEVE RING TIP

VIO-L1610

Art.-Nr. 420120324 REV. 1.1

5. INSTALLATION UND KONFIGURIERUNG

PACKUNGSINHALT

Überprüfen Sie, ob die Lieferung des Moduls VIO-L1610 vollständig ist. Die Verpackung enthält:

• VIO-L1610-Modul
- Sicherung für den Betrieb im Bereich 110-120 V \~ (siehe Abschnitt EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBEREICHS für weitere Informationen)
- Quick Start-Anleitung und Garantieschein

ACHTUNG!

Produkt und Zubehör dürfen nur von qualifiziertem Personal gehandhabt werden! Stellen Sie sicher, dass die Anlage stabil und sicher aufgestellt wird, um gefährliche Personen-, Tier- und / oder Sachschäden zu vermeiden. Der Benutzer ist verpflichtet, die Vorgaben und die gesetzlichen Vorschriften über die Sicherheit des Landes, in dem das Produkt verwendet wird, zu befolgen. Für den sicheren Gebrauch regelmäßig die Funktionstüchtigkeit aller Teile und die Unversehrtheit vor Gebrauch überprüfen.

Planung, Berechnungen, Installation, Testen und Wartung von Schranksystemen oder professionellen Audio-stapeln dürfen nur von autorisiertem Personal durchgeführt werden. AEB Industriale ist nicht verantwortlich für unsachgemäße Installationen, die nicht den Sicherheitsanforderungen entsprechen.

FLOWN-INSTALLATION (BEISPIEL FÜR 1 ARRAY MIT 8 MODULEN)

• Verwenden Sie den DBTECHNOLOGIES COMPOSER, um die Projektparameter einzustellen.
• Überprüfen Sie, ob die lokalen Parameter der verschiedenen Module auf den einzelnen Verstärkerpanels richtig eingestellt sind. Überprüfen Sie insbesondere gemäß dem Projekt: Audio-Dämpfung, Lautsprecherkopplung und Hochfrequenzkompensierung. Alternativ können Sie per Fernzugriff und in Echtzeit alle Parameter ändern, wenn das Line Array über das RDNet Netzwerk (AURORA NET) angeschlossen ist. In diesem Fall ist es auch eine gute Praxis, die ursprünglichen Einstellungen des Projekts auf den VIO-L1610-Modulen vor der Installation physisch zu replizieren. Weitere Informationen finden Sie im Abschnitt DSP-VOREINSTELLUNGSPARAMETER UND FERNSTEUERUNG.
• Transportieren Sie über den DT-VIOL210 die ersten 4 Module und den DRK-210 Flybar an die Stelle, an der das Line Array angehoben werden soll. Halten Sie einen zweiten Wagen (ohne Flybar) mit weiteren 4 Modulen für die folgenden Montagephasen des kompletten Line Arrays bereit. Alle relevanten Informationen finden Sie in den Handbüchern dieses Zubehörs.

DIE ANGABEN ZUR VERKABELUNG AUF DEN FOLGENDEN ABBILDUNGEN DIENEN LEDIGLICH DER ERLÄUTERUNG.

VIO-L1610 Art.-Nr. 420120324 REV. 1.1

• Sichern Sie die Bremsen an den Rädern DT-VIOL210.
  • Auf der Rückseite legen Sie die beweglichen Arme in die Halterungen ein, siehe dazu Abschnitt MECHANIK.
• Setzen Sie die Stifte entsprechend den zuvor berechneten Winkeln in die Arme ein (für diesen Vorgang müssen Sie die Module nicht heben).
• Die Audio-, RDNet- und Stromversorgungsanschlüsse wie in den vorstehenden Abschnitten beschrieben herstellen (die maximale Anzahl der Stromanschlüsse in einem neu gestarteten System finden Sie im Abschnitt TECHNISCHE DATEN).
• Entfernen Sie die obere Abdeckung und die Rohre auf der Rückseite des DT-VIOL210.
• Montieren Sie die DRK-210 Flybar auf dem oberen Modul entsprechend den Einstellungen, die mit dem DBTECHNOLOGIES COMPOSER geprüft wurden.
• Die am DRK-210 verankerten 4 Module mit einem oder zwei Motoren und den entsprechenden Takelagen (nicht mitgeliefert) anheben.
• Entfernen Sie die Bremsen von den Rädern des DT-VIOL210 und setzen Sie den Wagen wieder in die Ruheposition.

ACHTUNG!

DRK-210 ist zur Aufhängung von bis zu 22 VIO-L1610-Modulen bis maximal 750 kg mit einem einzelnen Koppelpunkt ausgelegt.

Die VIO-L1610- Aufhängungskomponente ermöglicht den Anschluss von bis zu 9 Modulen (max. 300 kg) ohne Einschränkung der Winkeleinstellung des Line Arrays. Jede andere Konfiguration oder Information bezüglich der Systemdaten, wie z. B. die maximale Kapazität und die Befestigungspunkte, müssen vor der Installation mit der Software dBTechnologies Composer überprüft werden (siehe Benutzerhandbuch). Die Software ist auf der Website www.dbtechnologies.com unter der Kategorie Downloads

Art.-Nr. 420120324 REV. 1.1

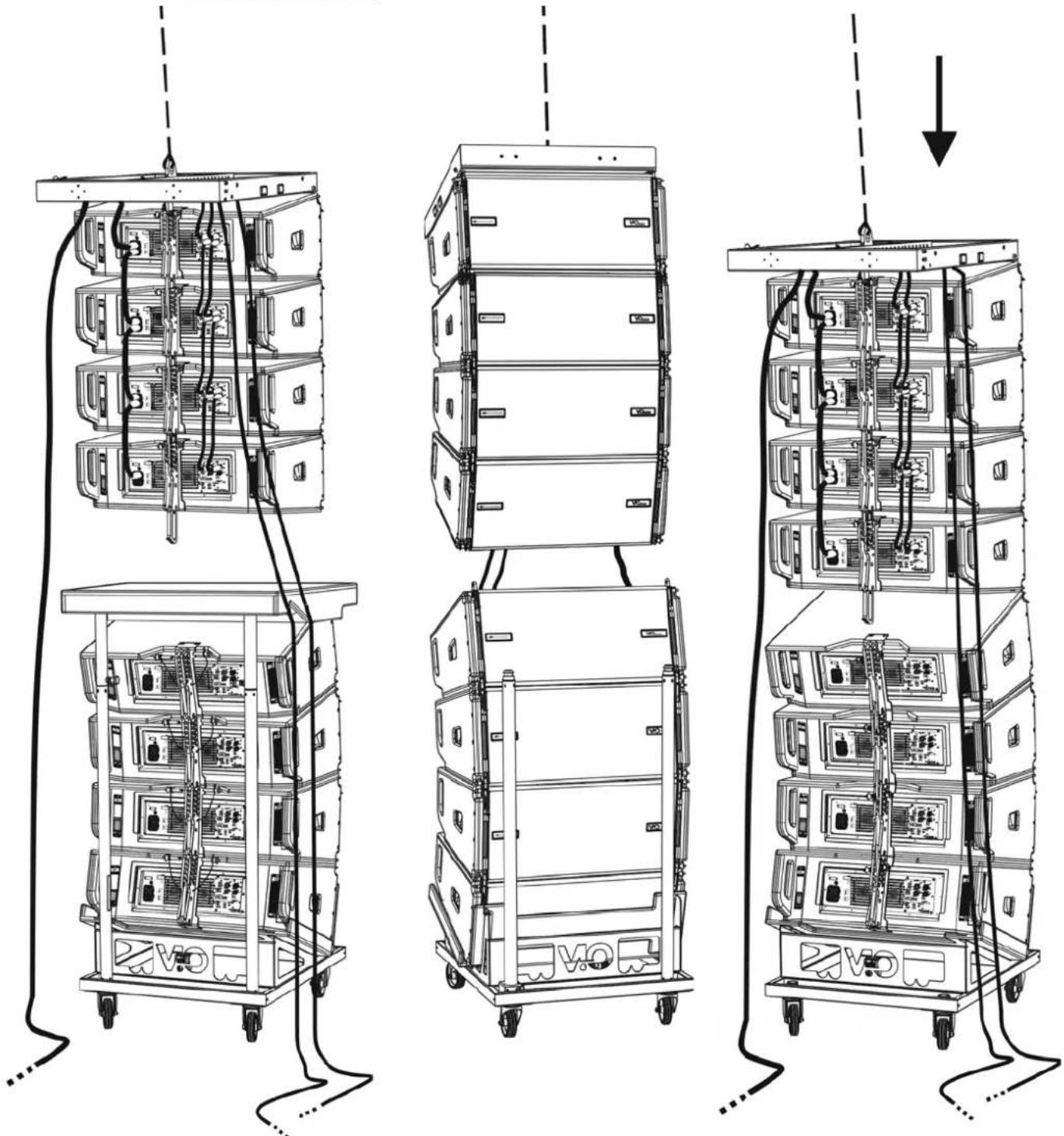

• Bringen Sie die 4 zusätzlichen Module mit einem zweiten DT-VIOL210-Wagen unter die 4 bereits aufgehängten Module.
• Stellen Sie die Bremsen am Wagen fest und fixieren Sie die Ecken, wie im vorherigen Schritt beschrieben.
• Entfernen Sie die Abdeckung und die vorderen Rohre des DT-VIOL210.
• Die 4 aufgehängten Module ordnungsgemäß absenken und einhaken, siehe dazu Beschreibungen im Abschnitt MECHANIK für Vorder- und Rückseite beschrieben. Achten Sie beim Bewegen des oberen hängenden Blocks auf diesen Schritt.
• Die Audio-, RDNet- und Stromversorgungsanschlüsse wie in den vorstehenden Abschnitten beschrieben herstellen (die maximale Anzahl der Stromanschlüsse in einem neu gestarteten System finden Sie im Abschnitt TECHNISCHE DATEN).

VIO-L1610 Art.-Nr. 420120324 REV. 1.1

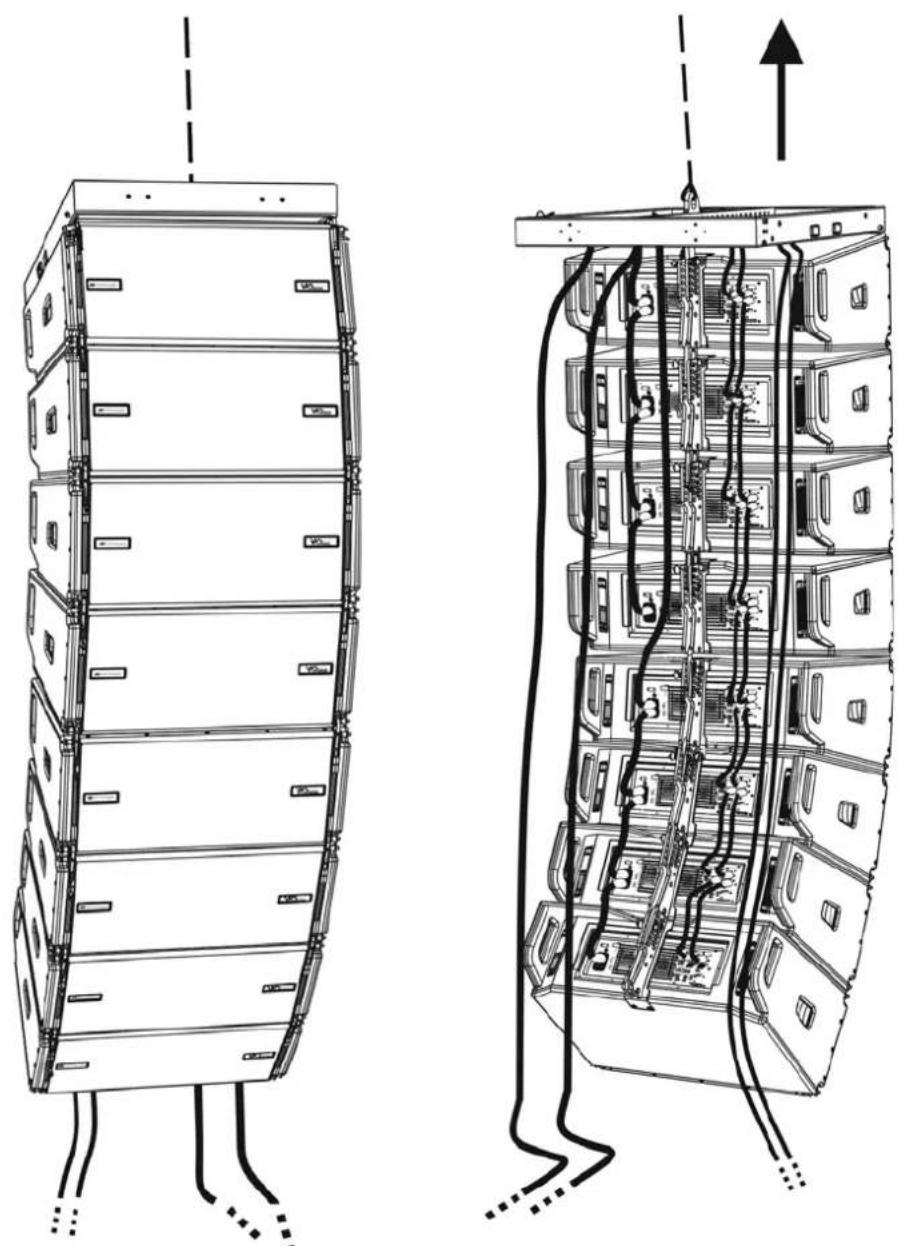

• Heben Sie das Line Array leicht an und überprüfen Sie die Aufhängung und die Winkeleinstellung. Falls erforderlich prüfen Sie mit einem Laser-Neigungssensor (nicht mitgeliefert), dass die Neigung der Flybar mit der Planung übereinstimmt. Prüfen Sie, ob alle Stifte vollständig eingesteckt und verriegelt sind.
• Entfernen Sie die Bremsen des DT-VIOL210-Wagens, schließen und entfernen Sie Ihn.
• Heben Sie das zusammengebaute Line Array mit maximaler Sorgfalt an.
• Wenden Sie jede andere Befestigungstechnik an, die für die sichere und stabile Verwendung des Line Arrays erforderlich ist, auch unter Berücksichtigung aller atmosphärischen Phänomene, denen das Line Array ausgesetzt sein kann.

• Niemals die Griffe, Halterungen oder andere Elemente des Lautsprechers als Halterungen für Module oder System verwenden!
• Bei Verwendung im Freien empfiehlt es sich, das System zu verankern, um Schwingungen durch Wind und Wetter zu vermeiden.

VIO-L1610

Art.-Nr. 420120324 REV. 1.1

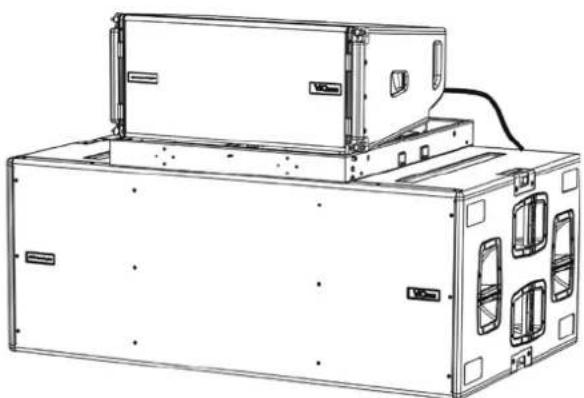

GESTAPELTE INSTALLATION (BEISPIEL FÜR 1 ODER 4 MODULE AUF SUB318)

• Es sollten nicht mehr als 4 Module übereinander auf der DRK-210-Flybar gestapelt werden.
• Verwenden Sie aus Sicherheitsgründen den DBTECHNOLOGIES COMPOSER, um die Projektparameter einzustellen.
• Platzieren Sie die DRK-1610-Flybar auf den SUB 318 (auf ebenem Grund ohne Neigung installiert). Nähere Informationen zu diesem Zubehör finden Sie im kompletten Handbuch.
• Fügen Sie die VIO-L1610-Module einzeln mit der zuvor berechneten Winkeleinstellung ein, siehe dazu Abschnitt MECHANIK.
• Überprüfen Sie, dass die lokalen Parameter der verschiedenen Module auf den einzelnen Verstärkerpanels richtig eingestellt sind. Überprüfen Sie insbesondere gemäß dem Projekt die Einstellungen von Lautsprecherkopplung und Hochfrequenzkompensierung. Alternativ können Sie per Fernzugriff in Echtzeit oder zu einem späteren Zeitpunkt alle Parameter ändern, wenn das Line Array über das RDNet-Netzwerk (AURORA NET) angeschlossen ist. In diesem Fall ist es auch eine gute Praxis, die ursprünglichen Einstellungen des Projekts auf den VIO-L1610-Modulen vor der Installation physisch zu replizieren. Weitere Informationen finden Sie im Abschnitt DSP VOREINSTELLUNG PARAMETER UND FERNBEDIENUNG.
• Führen Sie Audio-, RDNet- und Stromversorgungsanschlüsse wie in den vorstehenden Abschnitten beschrieben aus.

ACHTUNG!

- Wenn die Auflagefläche auch nur geringste Neigung aufweist, ist es notwendig, eine ordnungsgemäße Befestigung mit den entsprechenden mechanischen Mitteln und / oder Montagebändern vorzunehmen.

Das Modul lässt sich nicht einschalten:

1. Überprüfen Sie das Vorhandensein der korrekten, der Anlage vorgeschalteten Versorgung.
2. Überprüfen Sie, ob die Stromversorgung oder der Rücklauf der Stromversorgung korrekt eingeschaltet sind.

Das Modul lässt sich einschalten, gibt jedoch keine Töne ab:

1. Überprüfen Sie, dass die Anschlüsse zum Audiosignaleingang oder der Rücklauf des Audiosignals korrekt erfolgt sind.
2. Überprüfen Sie, ob die Audioquelle (Mischer) richtig angeschlossen und aktiv ist.
3. Überprüfen Sie im Falle einer RDNet-Netzwerkverbindung und -steuerung mit AURORA NET, dass die MUTE-Funktion deaktiviert ist.

Der Ton ist nicht völlig zufriedenstellend.

1. Überprüfen mithilfe der Software DBTECHNOLOGIES COMPOSER die Planung und die Installations- und Konfigurationsspezifikationen.
2. Überprüfen Sie, ob die DSP-VOREINSTELLUNGS-Parameter tatsächlich auf dem Bedienfeld des Moduls repliziert werden (insbesondere, wenn die Fernbedienung des Moduls nicht verwendet wird).
3. Überprüfen Sie im Falle einer RDNet-Netzwerkverbindung und -steuerung mit AURORA NET, dass sämtliche Parameter ordnungsgemäß eingestellt sind.

VIO-L1610

Art.-Nr. 420120324 REV. 1.1

7. FIRMWARE-AKTUALISIERUNG

ES ist sehr wichtig, die Produkt-Firmware auf dem neuesten Stand zu halten, um die volle Funktionalität zu gewährleisten. Überprüfen Sie regelmäßig die Website http://www.dbtechnologies.com unter dem Abschnitt DOWNLOADS.

1. Laden und installieren Sie den USB BURNER MANAGER aus dem Abschnitt SOFTWARE & CONTROLLER auf Ihren PC.
2. Laden Sie die ZIP-Datei der neuesten Firmware aus dem Abschnitt DOWNLOADS Ihres Produkts herunter.
3. Verbinden Sie das Produkt mit einem USB-Kabel (nicht mitgeliefert) mit einem geeigneten Steckverbindertyp (siehe dieses Detail im Kapitel VERSTÄRKUNGS- UND STEUEREIGENSCHAFTEN).
4. Wählen Sie auf dem Bildschirm USB BURNER MANAGER oben rechts im Bildschirm „Datei öffnen“.
5. Wählen Sie die Datei mit der zuvor heruntergeladenen Firmware aus.
6. Folgen Sie den Anweisungen auf dem Bildschirm.
7. Klicken Sie auf „AKTUALISIEREN“.

8. TECHNISCHE DATEN

ALLGEMEINE ANGABEN

Typ: 3-Wege Line-Array-Modul

AKUSTIK-DATEN

Frequenzgang [- 6 dB]: 60 - 17000 Hz
Frequenzgang [- 10 dB]: 56 - 20000 Hz
Max. SPL@1m: 141 dB
HF-MF: Koaxial Ausgang 1,4” (Schwingspule: 4”/ 2.5”)
Typ des HF-MF-Messumformers: Neodym
LF: 2 x 10-Zoll (Schwingspule: 2,5“)
Typ des LF-Messumformers: Neodym
Übergangsfrequenzen: 500 Hz - 3300 Hz
Wellenleiter für hohe Frequenzen: Ja
Richtwirkung (H x V): 100° (-6 dB) x	Anzahl der Module

VERSTÄRKER

Typ: Digipro® G4
Verstärkungsklasse:	Klasse D
Verstärkungsleistung (Peak)	3200 W
Verstärkungsleistung (RMS):	1600 W
Kühltechnik:	Konvektion
Betriebstemperaturbereich (Umgebungstemperatur):	-15° bis +55° [°C]

VIO-L1610

Art.-Nr. 420120324 REV. 1.1

PROZESSOR

Interner Controller: DSP 32 bit
Erweiterte Funktionen: FIR-Filter
Limiter (Begrenzer): Peak, RMS, Thermoschalter

BENUTZEROBERFLÄCHE

Bedienelemente:	2 Drehregler mit 8 Positionen (Kopplung, Kompensation)
Anzeigeleuchten: Limiter, Signal, Stumm / Prot, Bereit
Status-LEDs (RDNet-Netzwerk) Link, Active, Remote Preset Active
Griffe integriert

EINGÄNGE UND AUSGÄNGE

Eingänge und Wiedereinschaltung der Stromversorgung:	PowerCON® EINn / Anschluss
Audioeingänge: 1x XLR EIN symmetrisch (Isolierung: Floating ADC)
Audioausgänge: 1x XLR AUS-Anschluss, symmetrisch
RDNet Ein- / Ausgänge: Daten Ein / Daten Aus (etherCON® Anschlüsse)
USB (Firmware-Aktualisierung): 1x USB Typ B

STROMSPEZIFIKATIONEN (ABSORPTION)

Aufnahme bei 1/8 der Leistung unter durchschnittlichen Betriebsleistung (*):	1,4 A (220-240V~) - 2,1 A (100-120V~)
Aufnahme bei 1/3 der Leistung unter maximalen Einsatzbedingungen (**):	3 A (220-240V~) - 4,5 A (100-120V~)
Aufnahme bei eingeschaltetem Lautsprecher ohne Signal (Leerlauf):	34 W
Einschaltstrom:	3 A
Max. Anzahl der Module pro Versorgungsleitung (**)[Netzeingang + Netzanschluss]:	1 + 4 (220-240 V~) / 1 + 3 (100-120 V~)

* *HINWEIS FÜR DEN INSTALLATEUR: Die Werte beziehen sich auf 1/8 der Leistung im mittleren Betriebszustand (Musikprogramm mit seltenem oder ohne Clipping). Es wird für jede Art von Konfiguration empfohlen, diese als Mindestgrößen zu betrachten.
** HINWEIS FÜR DEN INSTALLATEUR: Die Werte beziehen sich auf 1/3 der Leistung im schweren Betriebszustand (Musikprogramm mit häufigem Clipping und Ansprechen des Limiters). Bei professionellen Installationen und Touren empfiehlt es sich, nach diesen Werten zu dimensionieren.

VIO-L1610 Art.-Nr. 420120324 REV. 1.1

MECHANISCHE SPEZIFIKATIONEN

Material: Holzgehäuse - Polyurea-Beschichtung, schwarz
Gitter: Vollmetall - CNC-Verarbeitung
Griffe eingebaut (2 pro Seite)
Befestigungsvorrichtungen an der Vorderseite	Versenkbare Halterungen, im Gehäuse eingebaute Haltepunkte mit Schnellspannstift
Befestigungsvorrichtungen an der Rückseite :	Verstellbare Halterung und beweglicher Arm mit Schnellspanner
Flown- und Stapelmontage: mit DRK-210 Flugrahmen
Breite: 720 mm (28,35 in)
Höhe: 320 mm (9,45 in)
Tiefe: 520 mm (20,47 in)
Gewicht: 31.3 kg (69 lbs)

Die Eigenschaften, die Spezifikationen sowie das Erscheinungsbild der Produkte können ohne vorherige Ankündigung geändert werden. dBTechnologies behält sich das Recht vor, Änderungen und Verbesserungen am Design oder den Ausführungen vornehmen zu können, ohne die Verpflichtung einzugehen, zuvor hergestellte Produkte ändern oder verbessern zu müssen.

AEB

A.E.B. Industriale Srl

Via Brodolini, 8

Art.-Nr. 420120324 REV. 1.1

TABLE DES MATIÈRES

1. INFORMATIONS GÉNÉRALES.... 92

BIENVENUS! 92

INTRODUCTION 92

RÉFÉRENCES POUR L'UTILISATEUR.... 92

CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES 93

DIMENSIONS ET POIDS.... 93

CARACTÉRISTIQUES ACOUSTIQUES.... 93

MÉCANIQUE.... 94

ACCESSOIRES 97

CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE.... 98

SECTION D'ENTRÉE, DE SORTIE ET DE CONTRÔLE.... 99

SECTION D'ALIMENTATION.... 100

2. DBTECHNOLOGIES COMPOSER.... 101

CÔTÉ DROIT ET GAUCHE

POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B POWER B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power B Power A Power A Power A Power A Power A Power A Power A Power A Power A Power A Power A Power A Power A Power A Power A Power A Power A Power A Power A
