MANUALE UTENTE VIO L1610 DB Technologies

MANUALE D'USO - Sezione 1

Le avvertenze nel presente manuale devono essere osservate congiuntamente al "MANUALE D'USO - Sezione2".

1. INFORMAZIONI GENERALI 5

BENVENUTI! 5

PANORAMICA INTRODUTTIVA 5

RIFERIMENTI PER L'UTENTE.... 5

CARATTERISTICHE MECCANICHE ED ACUSTICHE 6

DIMENSIONI E PESO 6

CARATTERISTICHE ACUSTICHE 6

MECCANICA 7

ACCESSORI 10

CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO 11

SEZIONE DI INPUT, OUTPUT E DI CONTROLLO.... 12

SEZIONE DI ALIMENTAZIONE.... 13

2. DBTECHNOLOGIES COMPOSER.... 14

3. PARAMETRI DSP PRESET E CONTROLLO REMOTO 18

4. COLLEGAMENTI 20

COLLEGAMENTO E RILANCIO DELL'ALIMENTAZIONE.... 20

COLLEGAMENTO E RILANCIO DEL SEGNALE AUDIO E RDNET.... 21

5. INSTALLAZIONE E CONFIGURAZIONE 23

CONTENUTO DELLA CONFEZIONE 23

SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO).... 31

1. INFORMAZIONI GENERALI

BENVENUTI!

Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questo modulo line-array attivo, potente e dal rapido montaggio, è frutto di una lunga esperienza nel campo della diffusione sonora. Impiega soluzioni ottimizzate in campo acustico ed elettronico, oltre che nella scelta dei materiali.

PANORAMICA INTRODUTTIVA

Il modulo line-array attivo a 3 vie VIO-L1610 inaugura una nuova stagione nel campo della diffusione sonora per le applicazioni live indoor e outdoor di medie e grandi dimensioni. La famiglia VIO riassume innovazione tecnica e design ottimizzato in un sistema dal suono straordinario, racchiuso in una meccanica dalle dimensioni contenute e dal montaggio rapido e semplice. Le caratteristiche più salienti sono:

• design acustico con guida d'onda e componente coassiale che determina una riproduzione del transiente estremamente accurata e una performance audio dettagliata ed omogenea
• sistema di appendimento a 3 punti per un rapido montaggio/smontaggio
• un amplificatore potente (1600 W RMS) e silenzioso
• un controllo affidato ad un potente DSP a 32 bit
• tecnologia Floating ADC, sviluppata per un perfetto isolamento da interferenze, rumori o ronzii, dell'ingresso audio
• rilanci di alimentazione, audio e di rete per un cablaggio ottimizzato
• controllo RDNet on board e software predittivi e di gestione remota (DBTECHNOLOGIES COMPOSER, EASE, EASE FOCUS 3, AURORA NET)

RIFERIMENTI PER L'UTENTE

Per utilizzare al meglio il vostro diffusore VIO consigliamo di:

• leggere il manuale d'uso quick start presente nella confezione e questo manuale d'uso completo in ogni sua parte e conservarlo per tutta la durata di vita del prodotto.
• registrare il prodotto sul sito http://www.dbtechnologies.com nella sezione "SUPPORTO".
• conservare prova d'acquisto e GARANZIA (Manuale d'uso "sezione 2").

VIO-L1610 Cod. 420120324 REV. 1.1

CARATTERISTICHE MECCANICHE ED ACUSTICHE

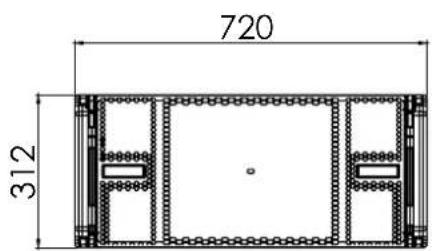

DIMENSIONI E PESO

La serie VIO è stata progettata con una particolare attenzione all'ottimizzazione di peso e ingombro. Il cabinet in legno, rivestito in poliurea, pesa 31.3 kg. Le misure sono: 720 mm (L), 312 mm (A), 520 mm (P).

720 312

L'ottimizzazione acustica parte da un'accurata scelta di materiali, forma e geometria del cabinet in legno. All'interno del modulo sono presenti diversi accorgimenti per garantire accuratezza in un range di frequenze molto esteso. In particolare, i 2 woofer da 10" di elevata qualità con magneti al neodimio ed un componente coassiale, montato su di un apposita guida d'onda, consentono un perfetto matching tra i moduli in line-array, permettendo così una risposta in frequenza ottimale, sia a distanza, sia nell'ascolto fuori asse.

L'ergonomia del modulo ed il rapido montaggio in line-array sono garantiti da:

LATO ANTERIORE

1) Sistema di ancoraggio inferiore con pin per collegare altri moduli o il fly-bar DRK-210 (in configurazione stacked).
2) Staffe a scomparsa con pin per l'ancoraggio ad un modulo superiore (o al fly-bar DRK-210 in configurazione flown).

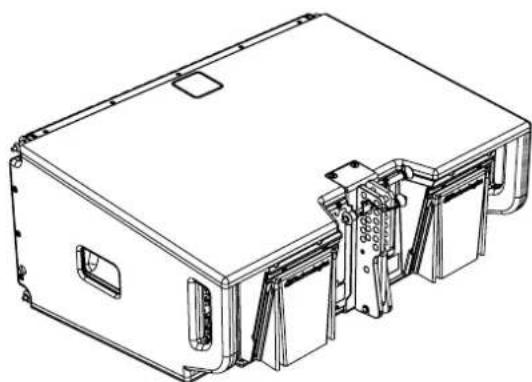

LATO POSTERIORE

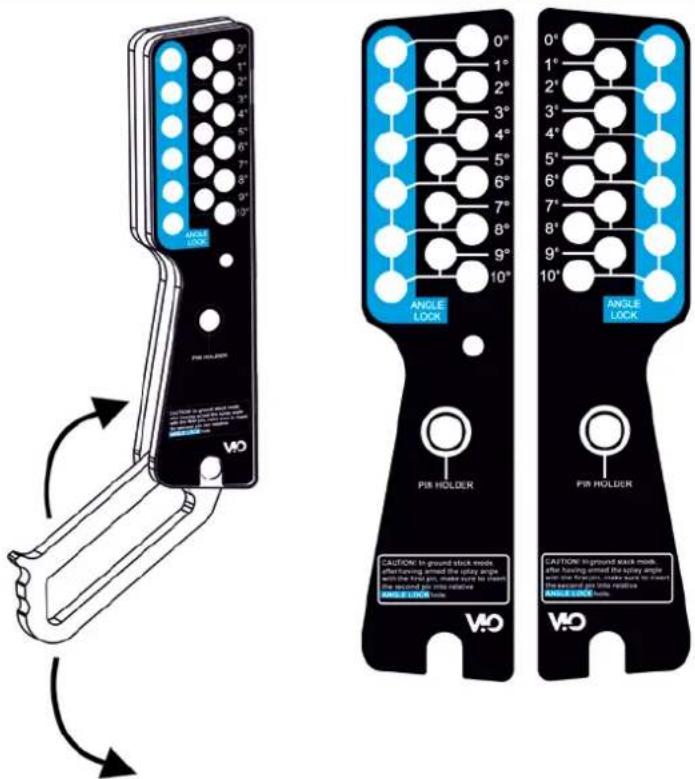

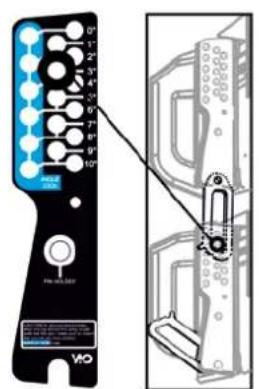

3) Staffa centrale. Dotata di etichetta graduata e pin, permette di selezionare l'angolazione del modulo line-array. Sono possibili step da 1° (range: 0-10°).
4) Braccio mobile con asola. Inserito nella staffa [3], fissa meccanicamente l'angolo prescelto tramite i pin.

5) Maniglia in posizione bilanciata rispetto al peso del cabinet.
6) Maniglia in posizione arretrata nel cabinet, che agevola il sollevamento di un modulo sul retro, quando il lato anteriore è fissato.

I moduli VIO-L1610 sono anche provvisti sul lato posteriore di 2 rain cover, per proteggere l'amplificatore dall'acqua ed operare anche in condizioni meteo critiche. Nelle illustrazioni successive, per semplificità, non saranno più mostrati.

Per ulteriori informazioni sul fly-bar (vedere la sezione ACCESSORI) fare riferimento al manuale relativo.

Il montaggio di 2 moduli A e B prevede pochi semplici passi:

• Sul modulo A estrarre i pin [3], alzare le staffe a scomparsa [2] e fissarle nella nuova posizione coi i pin [3].
• Estrarre i pin [1] nel modulo B, sovrapporlo al modulo A, inserendo le staffe [2] come mostrato. Fissare quindi il lato anteriore dei due moduli con i pin [1] del modulo B.
• Sul retro, estrarre i pin [5] dalle staffe posteriori [4]. Inserire quindi il braccio mobile [6] del modulo B nella staffa [4] del modulo A. Nella pagina successiva è mostrato il dettagli del fissaggio dell'angolo sul retro tra i due moduli.

ANGLE LOCK PIN HOLE, 2020 PUB HOLE, 2020 CAUTION: In ground stuck mode after having sound the only angle with the type pin, make sure to show the ground pin relative ANGLE LOCK mode 0° 1° 2° 3° 4° 5° 6° 7° 8° 9° 10° 0° 1° 2° 3° 4° 5° 6° 7° 8° 9° 10° 0° 1° 2° 3° 4° 5° 6° 7° 8° 9° 10°

ESEMPIO: 3°

Nell'esempio è mostrato il caso in cui si voglia impostare un angolo di 3° tra 2 moduli. Prima di ogni altra operazione verificare che, una volta inserito il braccio mobile [6], il foro dell'angolo prescelto risulti contenuto all'interno dell'asola come mostrato.

• CASO FLOWN: inserire 1 solo pin nel foro relativo all'angolo scelto. Il secondo pin può essere alloggiato nel foro "PIN HOLDER". Notare che questo tipo di configurazione in fase di montaggio permette di cambiare l'angolazione scelta semplicemente spostando il pin relativo (a braccio mobile inserito).
• CASO STACKED: una volta inserito un pin [5] nel foro dell'angolo prescelto, sollevare il modulo B finchè il braccio mobile [6] lo permette. A questo punto inserire il secondo pin nella posizione "ANGLE LOCK" e rilasciare il modulo B. In questo modo il modulo B risulta completamente bloccato sul retro grazie ai 2 pin.

Assicurarsi sempre a fine montaggio che tutti i pin siano stati inseriti completamente e risultino bloccati.

VIO-L1610 Cod. 420120324 REV. 1.1

ACCESSORI

Per un rapido montaggio, sono previsti come opzionali i seguenti accessori:

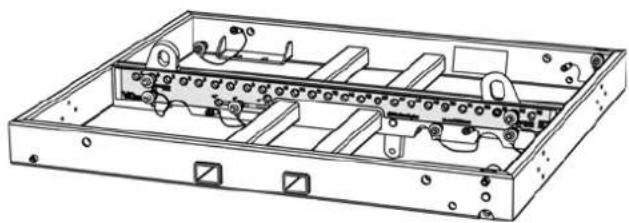

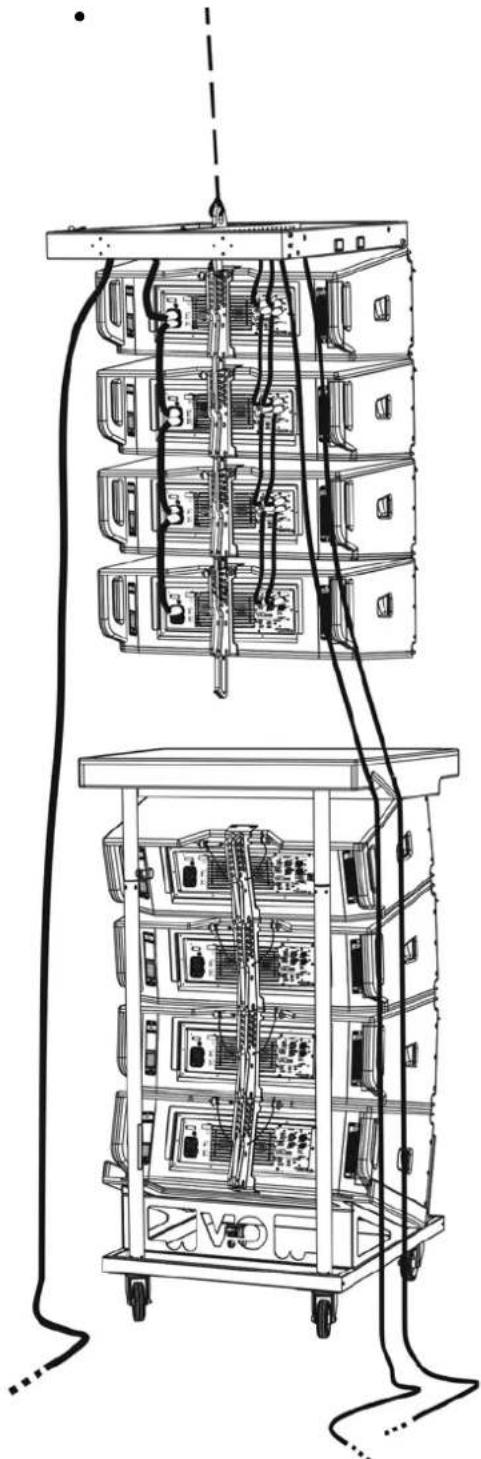

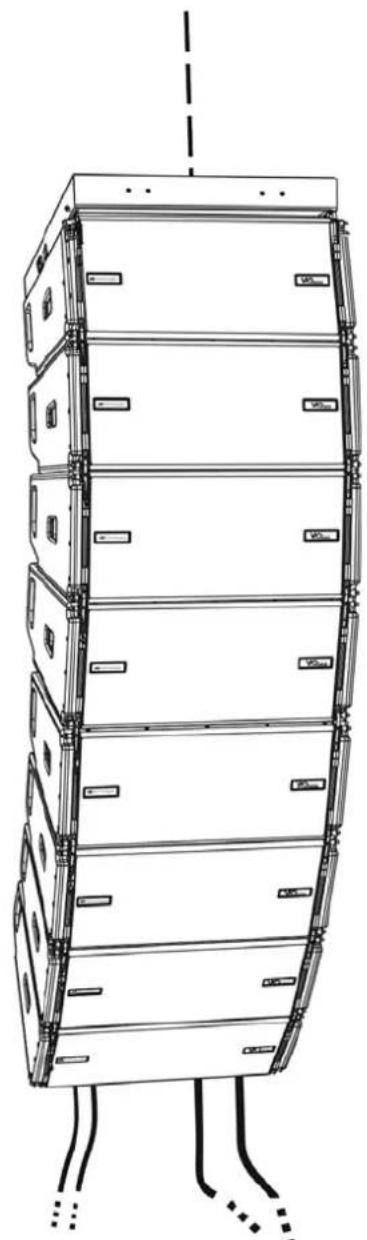

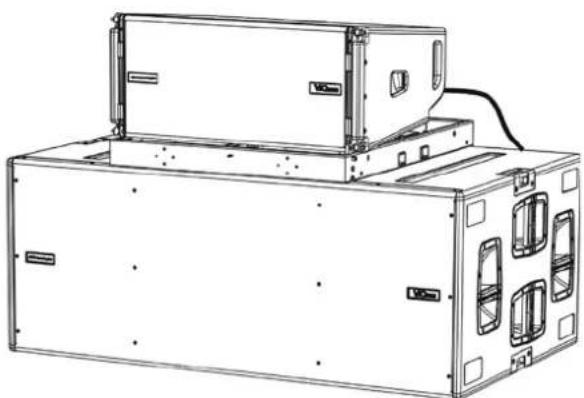

• DRK-210, fly-bar per l'utilizzo flown e stacked dei line array di moduli VIO-L1610.

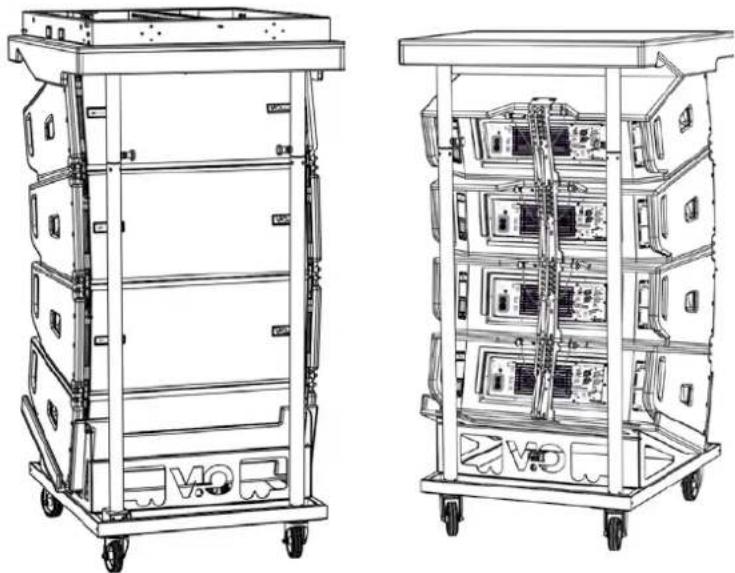

• DT-VIOL210, carrello per trasportare fino a 4 moduli VIO-L1610. Grazie a questo accessorio è possibile montare sul coperchio, esclusivamente per il trasporto, 1 fly-bar DRK-1610.
• Accessori complementari, il cui elenco aggiornato è consultabile all'indirizzo www.dbtechnologies.com nella pagina del prodotto. Per ogni eventuale informazione relativa a questi accessori fare riferimento alle istruzioni relative degli stessi.

• Utilizzare solo gli accessori e le configurazioni indicate nel presente manuale, ed operare in accordo a quanto indicato nei manuali relativi agli accessori, anche in caso non siano qui illustrati.
• DRK-210 è stato progettato per sospendere fino a 22 VIO L1610 (oppure 16 moduli Sub) per un massimo di 750 kg con un singolo punto di aggancio.
  I componenti di sospensione del VIO L1610 permettono di connettere fino a 10 moduli (max 300 kg) senza limiti sull'angolazione del line array. Ogni altra configurazione o informazione sui dati del sistema, come la portata massima e i punti di aggancio, deve essere verificata prima dell'installazione con il software dBTechnologies Composer (vedi il paragrafo relativo in questo manuale d'uso). E' disponibile gratuitamente sul sito www.dbtechnologies.com nella sezione DOWNLOAD.

Per ogni ulteriore informazione si prega di consultare i manuali relativi.

Per tutti gli aggiornamenti sugli accessori consultare il sito www.dbtechnologies.com

VIO-L1610

Cod. 420120324 REV. 1.1

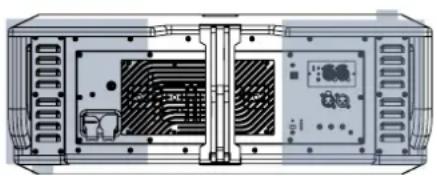

CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO

L'amplificatore digitale in classe D è il cuore dei moduli VIO-L1610.

Permette di eorgare fino a 1600 W RMS, in modo silenzioso ed efficiente

.Il controllo del sistema è affidato a un potente DSP che rende possibile configurare in modo immediato e veloce il line-array in qualsiasi contesto di utilizzo.

Grazie alla possibilità di collegamento in rete con RDNet, i parametri sul pannello possono essere controllati in remoto, grazie al software "AURORA NET" (vedere il paragrafo PARAMETRI DSP PRESET E CONTROLLO REMOTO).

Il pannello del DIGIPRO G4 è caratterizzato da:

• Sezione di Input, Output e Controllo
• Sezione di Alimentazione

ATTENZIONE!

• Non ostruire le alette posteriori di raffreddamento dell'amplificatore. In caso di surriscaldamento eccessivo, il volume audio viene ridotto gradualmente fino alla stabilizzazione termica del modulo. Il livello viene ristabilito automaticamente al raggiungimento della corretta temperatura di funzionamento.
• Non tentare in nessun modo di aprire l'amplificatore.
• In caso di malfunzionamento, interrompere immediatamente l'alimentazione, scollegando il modulo dalla rete, e contattare un riparatore autorizzato.

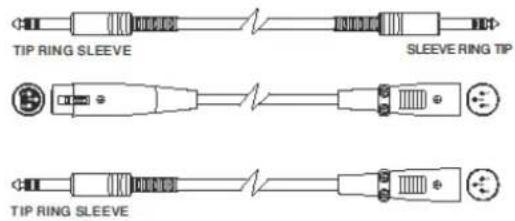

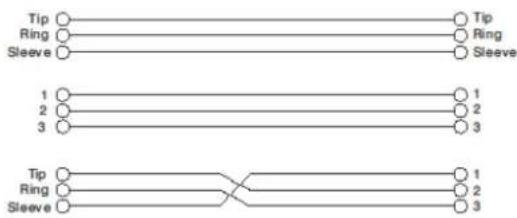

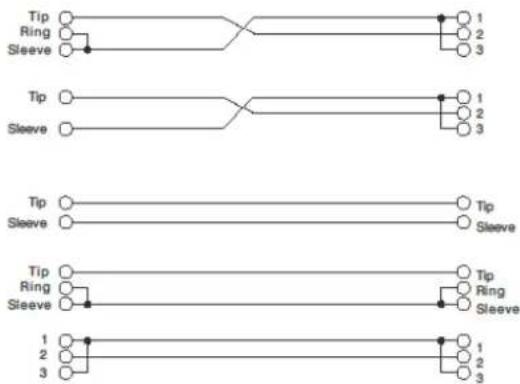

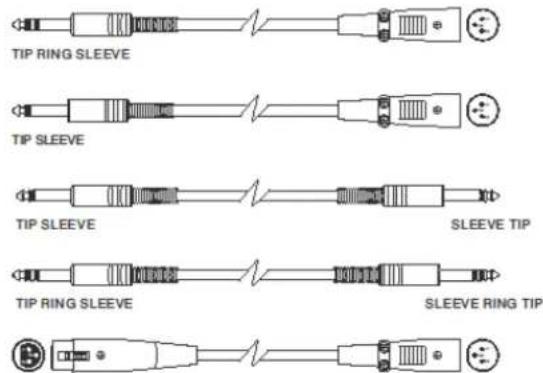

• Utilizzare preferibilmente cavi dotati di connettori originali Neutrik®, di alta qualità. Controllarne periodicamente l'integrità.

• Il diffusore viene fornito con un fusibile già montato per operare nel range 220-240 V. Se è necessario operare nel range di tensione 100-120 V:

• Disconnettere ogni connessione, compresa l'alimentazione.

• Attendere 5 minuti.
• Sostituire il fusibile con quello fornito nella confezione per il range 100-120 V.

ATTENZIONE!

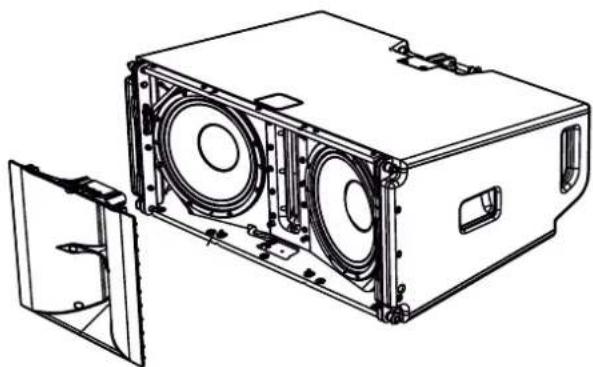

- Non rimuovere mai la griglia frontale di protezione del prodotto. Per prevenire il pericolo di scossa elettrica, in caso di danneggiamento accidentale o sostituzione della griglia di protezione (da effettuarsi presso il servizio assistenza), disconnettere immediatamente l'alimentazione. Non connettere mai l'alimentazione di rete mentre la griglia è rimossa.

VIO-L1610 Cod. 420120324 REV. 1.1

SEZIONE DI ALIMENTAZIONE

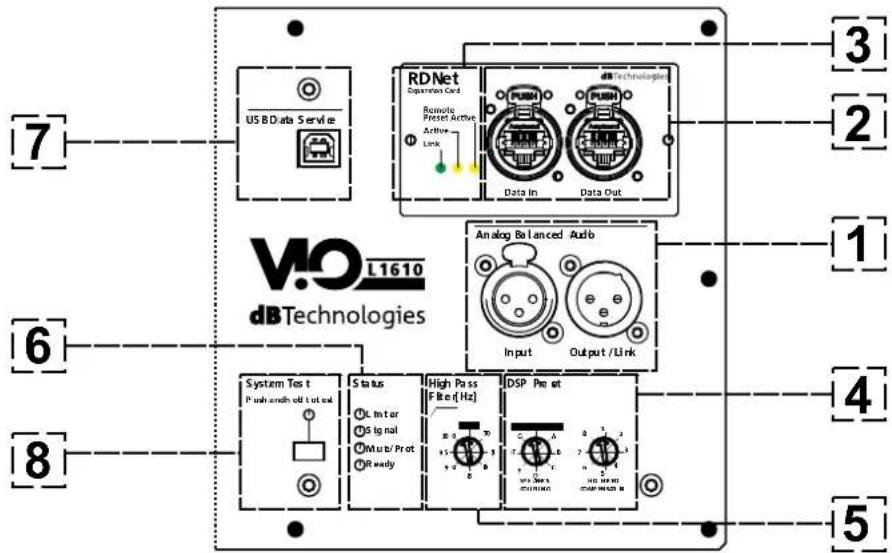

SEZIONE DI INPUT, OUTPUT E DI CONTROLLO

Ingresso e uscita compatibili con cavi XLR blanciati.

In particolare, "Input" è utilizzato per il collegamento con il segnale audio proveniente dal mixer o da un altro diffusore, "Output Link" per il rilancio del segnale agli altri moduli del line-array. in configurazione daisy-chain.

1. INGRESSO E RILANCIO DELLA CONNESSIONE DI RETE RDNet

Sezione compatibile con cavi di rete dotati di connettori di tipo etherCON/RJ45.

In particolare “Data in” deve essere collegato a dispositivi come RDNet Control 2 o Control 8, “Data Out” viene utilizzato per il rilancio della rete ad ulteriori moduli del line-array in configurazione daisy-chain.

1. LED DI CONTROLLO

Led relativi al funzionamento in rete (RDNet) del modulo.

In particolare, “Link” acceso segnala che la rete RDNet è attiva e ha riconosciuto il dispositivo, “Active” in modalità lampeggiante che esiste traffico dati, “Remote Preset Active” che tutti i controlli locali sul pannello amplificatore sono by-passati dal controllo remoto RDNet.

1. DSP PRESET

Rotary per il setup acustico del line-array.

E' opportuno utilizzare questi controlli (o gli stessi parametri in remoto tramite connessione RDNet) per ottimizzare il comportamento acustico in funzione del numero di moduli ed al loro puntamento. Un approfondimento sull'utilizzo di "SPEAKER COUPLING" e "HIGH FREQUENCY COMPENSATION" è presente nella sezione "PARAMETRI DSP PRESET E CONTROLLO REMOTO".

1. HI Pass Filter [Hz]

Permette di applicare un filtro passa-alto secondo le frequenze di taglio riportate in serigrafia.

1. LED DI STATO

Led relativi al funzionamento del modulo. Una tabella nella pagina seguente riepiloga e sintetizza il significato dei vari LED.

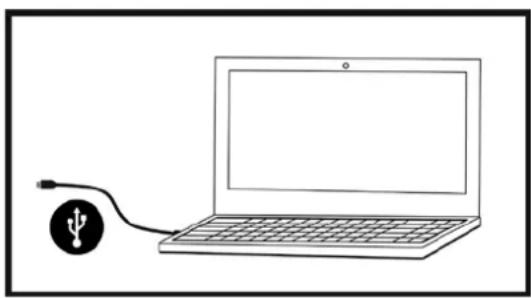

1. USB DATA SERVICE

Porta di tipo mini-USB B, da utilizzare esclusivamente per l'aggiornamento del firmware del prodotto. Vedi la sezione "AGGIORNAMENTO DEL FIRMWARE" per ulteriori informazioni.

1. SYSTEM TEST

Test non esaustivo per la verifica della corretta impedenza acustica del modulo. Può fornire una prima indicazione di massima sullo stato dei trasduttori.

VIO-L1610

Cod. 420120324 REV. 1.1

TIPO LED	FASE DI ACCENSIONE DELLO SPEAKER	IN FUNZIONE NORMALE	WARNING GENERICO	BLOCCO PER ANOMALIA DELLO SPEAKER
LIMITER SPENTO	SPENTO, SI	ACCENDE SOLO IN CASO DI INTERVENTO	LAMPEGGIO MOMENTANEO	LAMPEGGIO CICLICO CONTINUO
SIGNAL	SPENTO LAMPEGGIO	IN PRESENZA DI SEGNALE	SEGNALAZIONE NORMALE DI AUDIO IN INGRESSO	SPENTO
MUTE/PROT	ACCESO PER QUALCHE SECONDO	SPENTO LAMPEGGIO	MOMENTANEO	ACCESSO FISSO
READY SPENTO	ACCESO FISSO ACCESO FISSO	SSO SPENTO

Tabella di segnalazione dei LED di stato

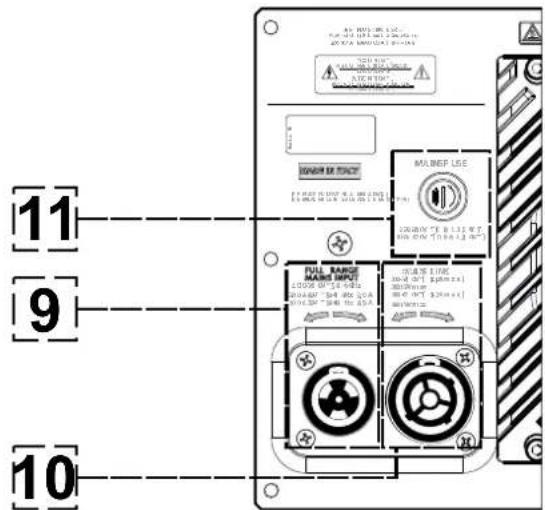

SEZIONE DI ALIMENTAZIONE

11 9 10

9. CONNETTORE DI ALIMENTAZIONE "MAINS INPUT"

Compatibile con connettore powerCON TRUE1 ^ , l'alimentazione è dotata di funzione autorange. Una volta definito il range opportuno con l'eventuale cambio del fusibile, riconosce automaticamente la tensione all'interno dell'intervallo [100-120V\~] oppure [220-240V\~].

10. RILANCIO DI ALIMENTAZIONE "MAINS LINK"

Compatibile con connettore tipo powerCON TRUE1® per il rilancio dell'alimentazione ad altri moduli. Per conoscere il numero massimo di moduli che si possono connettere in un sistema rilanciato, consultare la sezione SPECIFICHE TECNICHE.

11. FUSIBILE DI RETE

Alloggio per il fusibile di rete.

VIO-L1610 Cod. 420120324 REV. 1.1

2. DBTECHNOLOGIES COMPOSER

Il software dBTechnologies Composer, gratuitamente scaricabile dal sito www.dbtechnologies.com, è lo strumento per la corretta progettazione di sistemi audio consigliato per tutta la serie VIO.

Suggerisce la soluzione per gli spazi da sonorizzare, indicando l'angolazione dei moduli del line-array per ottenere la copertura desiderata ed il preset da utilizzare.

Pur essendo uno strumento predittivo, permette comunque una serie di regolazioni manuali per perfezionare la configurazione in base ad eventuali misure audio effettuate sul campo, o a specifiche esigenze.

E' infine lo strumento efficace per valutare la sicurezza dell'installazione. Grazie infatti a una simulazione del comportamento statico dei fly-bar ed una indicazione delle forze meccaniche in gioco permette di verificare quanti moduli installare prima di arrivare ad una condizione di sovraccarico.

Le sezioni principali di dBTechnologies Composer sono:

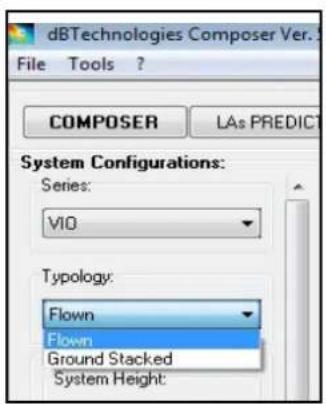

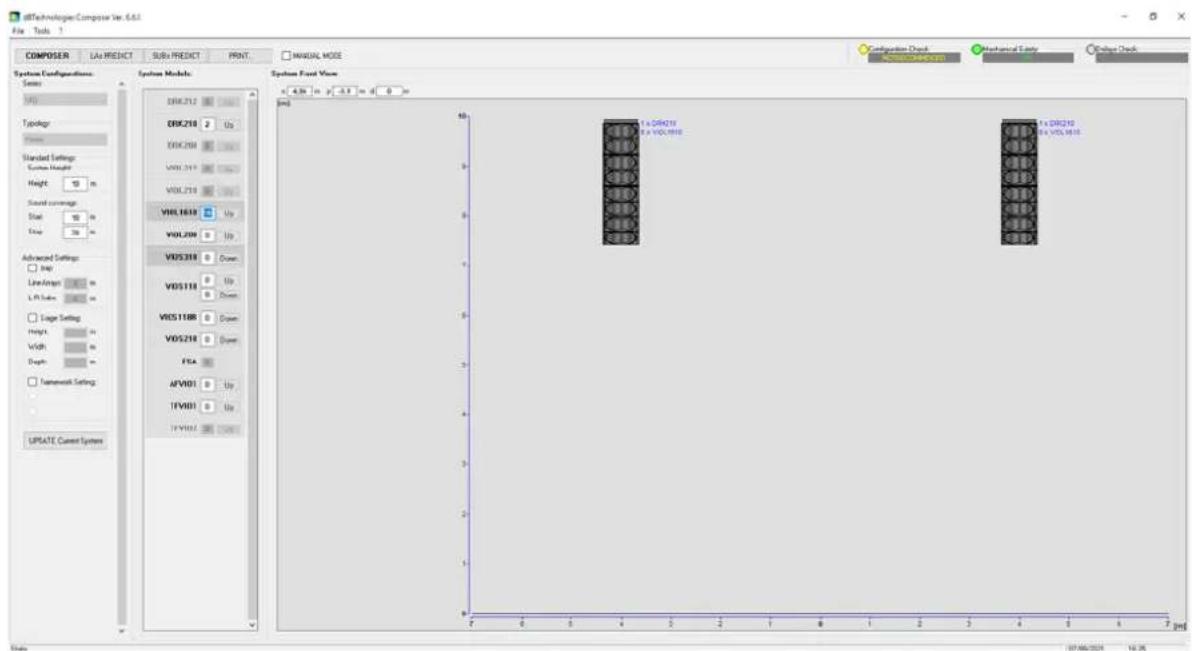

• COMPOSER - vista generale che permette l'inserimento dei dati iniziali di progetto
• LAs PREDICT - con la simulazione, configurazione e verifica di sicurezza dei line-array
• SUBs PREDICT - con la simulazione, configurazione e verifica di sicurezza dei subwoofer

In questo capitolo vengono evidenziati alcuni dettagli del software relativi al montaggio e alla sicurezza, in particolare per la configurazione FLOWN dei line-array VIOL1610.

dBiTechnologie Composite Ver.6.6.1 File Tools 1 COMPOSER Lia FRIINCT Suba FRIINCT PRINT System Configurations: Series: V0 Typology Standard Settings: Custom Height Height: 10 m Sound coverage Size: 10 m Temp: 10 m Advanced Settings: Step: Line Angle: 0° L.Pi Subs: 0° Edge Setting: Height: 0° Width: 0° Depth: 0° Framework Setting: UPDATE Current System System Modules: EBK212 Up EBK204 Up VOL219 Down VOL218 Up VOL1818 Up VOL206 Up VDS318 Down VDS118 Up VDS118B Down VDS218 Down FSA AFV001 Up TFV001 Up TFV002 Up System Front View: x 4.5k m y -0.5 m 0 0 m [mm] 1 x EBC218 2 x VOL1818 3 x EBC218 4 x VOS1818 7 6 5 4 3 2 1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 Status: IST-AB-2024, ICT-AC

VIO-L1610

Cod. 420120324 REV. 1.1

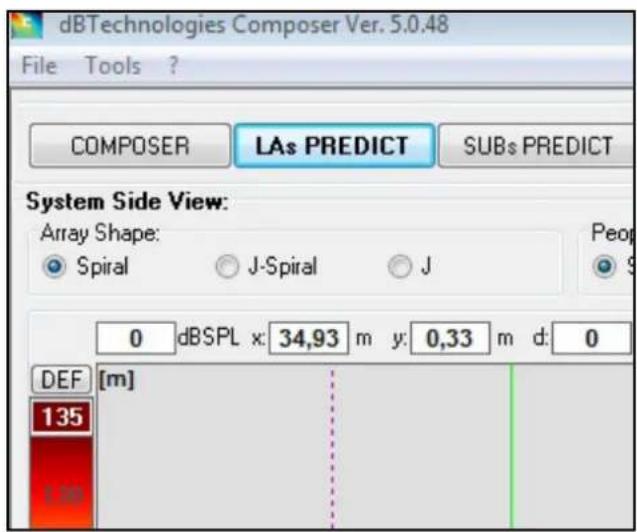

La sezione LAs PREDICT contiene tutte le informazioni per la corretta configurazione flown o stack di un sistema VIO. Per accedervi occorre completare prima l'inserimento dei dati di progetto, presenti nella sezione Composer.

Nella sottopagina System Data, vengono suggeriti: l'angolazione dei vari moduli, vari parametri relativi alla sezione "DSP preset" e l'angolazione del fly-bar DRK-210. Quest'ultima angolazione può essere rilevata sul campo tramite l'utilizzo di un inclinometro laser non incluso, il cui montaggio è illustrato nel manuale di DRK-210.

dBTechologies Composer Ver. File Tools ? COMPOSER LAs PREDICT System Configurations: Series: VIO DVA T DVA mini DVA K VIO Standard Settings:

Nella sezione Safety Data, è possibile trovare una simulazione del centro di gravità del sistema flown con DRK-1610.

In particolare, l'utente può scegliere fra i riferimenti EUROCODE 3 o BGV-C1.

I risultati relativi sono evidenziati in colore verde se sicuri, in colore rosso se si eccede il carico massimo ammesso per l'angolazione prescelta (e di cui pertanto è vietato l'utilizzo).

dBTechologies Composer Ver. 5.0.48 File Tools ? COMPOSER LAs PREDICT SUBs PREDICT System Side View: Array Shape: Spiral J-Spiral J Peop 0 dBSPL x:34,93 m y:0,33 m d:0 DEF [m] 135 1.00

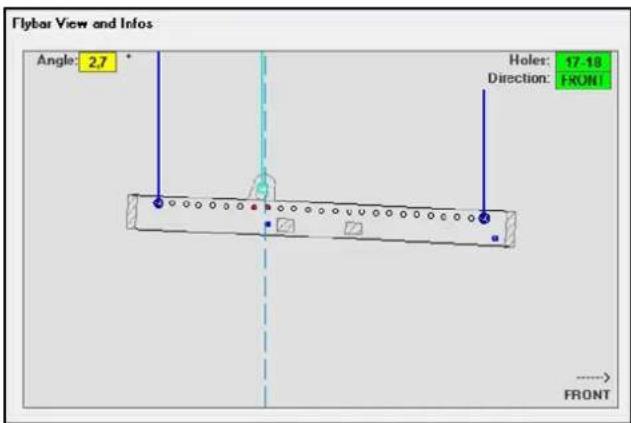

Flybar View and Infos Angle: 2.7 ° Holes: 17-18 Direction: FRONT ----> FRONT

VIO-L1610

Cod. 420120324 REV. 1.1

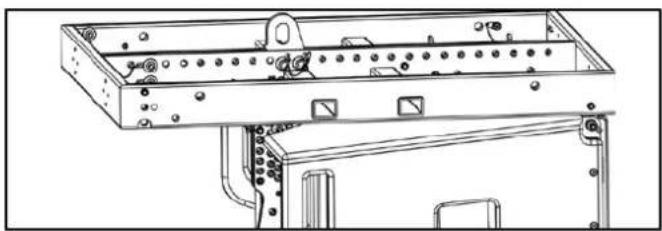

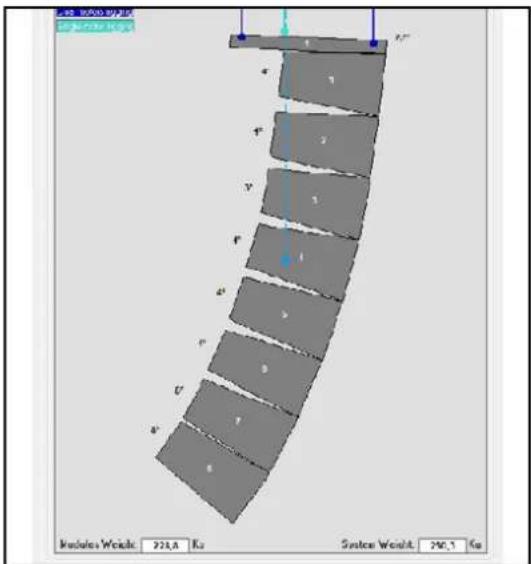

Nel caso in cui, in configurazione flown, si utilizzi un solo motore, "SINGLE" indica la posizione del gancio singolo da utilizzare su DRK-210 (che prevede posizioni graduate descritte da un'etichetta posta sul fly-bar stesso).

Inoltre esiste un verso "FRONT" o "REAR" relativo a come si orienta il gancio per il motore.

Nel caso “FRONT” il riferimento (mostrato nella figura sotto e indicato come LOAD ADAPTOR REFERENCE SIDE), va posto verso il lato frontale del line-array, in caso “REAR” va orientato verso il lato posteriore del line array. In caso si utilizzino due motori invece, i ganci risultano sempre posti agli estremi del fly-bar (in questo caso è indifferente il verso di posizionamento).

Per ogni altro dettaglio sul software dBTechnologies Composer, consultare il manuale relativo, scaricabile gratuitamente all'indirizzo: www.dbtechnologies.com.

128.0 Model: Wcndlc 228.0 Ks System Weight: 296.5 Kg

L'utilizzo di un line-array comporta una serie di vantaggi in diversi contesti, in particolare:

• SPL omogeneo lungo la direttrice frontale degli speaker, effetto che si apprezza in particolare su distanze medio-lunghe
• comportamento acustico direttivo, che permette di focalizzare in maniera precisa il suono sul pubblico, evitando inutili dispersioni in zone dove una copertura acustica non è richiesta

L'ottimizzazione attuabile del line-array tiene conto del comportamento del sistema rispetto alla frequenza:

• all'aumentare della distanza dal line-array aumenta l'attenuazione dell'aria. Questo ha effetto in particolare sulle alte frequenze
• all'aumentare dell'angolazione tra elementi del line-array diminuisce l'accoppiamento in fase delle medie frequenze
• all'aumentare del numero di moduli del line-array le basse frequenze si sommeranno in maniera acusticamente coerente

La configurazione acustica in line-array dei moduli VIO L210 può essere ottimizzata, grazie alle funzioni di controllo gestite dal DSP. L'interfaccia per l'utilizzo è semplice e immediata: impiega due rotary della sezione "DSP Preset" e fa riferimento all'etichetta esplicativa posta a lato dell'amplificatore.

- Posizionare il rotary “SPEAKER COUPLING” e HIGH FREQUENCY COMPENSATION in base al numero di moduli impiegati nel line array. QuestI rotary agiscono sulle basse frequenze e vanno impostati nella posizione:

• A - da 2 a 6 speaker
• B - da 7 a 8 speaker
• C - da 9 a 10 speaker
• D - da 11 a 12 speaker
• E - da 13 a 14 speaker
• F - da 15 in poi
- G - per esaltare le basse frequenze (front fill oppure nell'utilizzo stand-alone)
- 1 - FLAT (non c'è enfasi su nessuna particolare banda di frequenze)
- 2 - front fill con pubblico distante da 0 a 5 m (16 piedi)
- 3 - con pubblico a distanza tra 6-20 m (17-66 piedi)
- 4 - con pubblico a distanza tra 21-30 m (67-98 piedi)
- 5 - con pubblico a distanza tra 31-40 m (99-131 piedi)
- 6 - con pubblico a distanza tra 41-50 m (132-164 piedi)
- 7 - con pubblico a distanza tra 51-60 m (165-197 piedi)
- 8 - con pubblico a distanza a partire da 61 m (198 piedi)

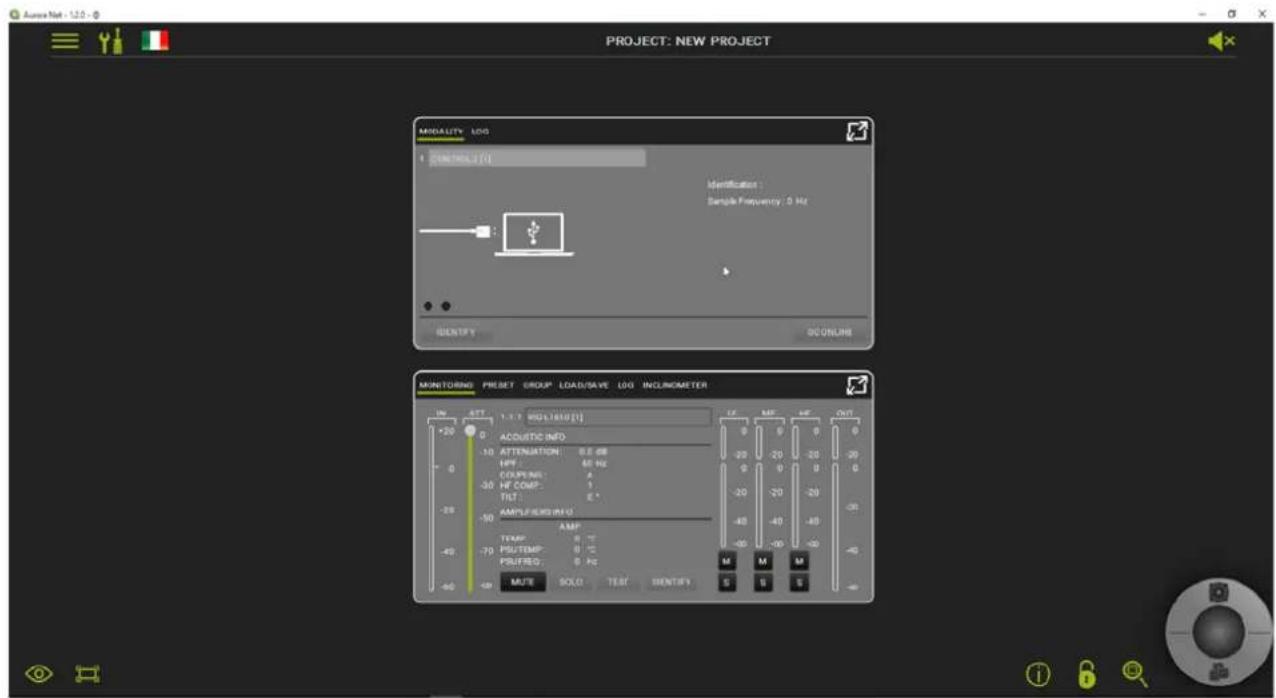

Una volta configurata una opportuna rete RDNet e tramite il software AURORA NET, è possibile il controllo remoto completo del line array. Riferirsi al manuale del software per ulteriori dettagli.

PROJECT: NEW PROJECT MODALITY LOG 1.000000000 [1] Identification : Sample Frequency: 5 Hz IDENTIFY DO ONLINE MONITORING PRESET GROUP LOAD/SAVE LOG INCLINOMETER INT AFT 1.3.3 INCLINUM [1] ACQUOTIC INFO ATTENATION: 0.2 GB LPI: 85 Hz COLPINS: A HF COMP: 1 TILT: E* AMPLI HERS [1]G AMP TEMP: 8 T PSU TEMP: 0 T PULFREQ: 0 Pz MUTE SOLD TEST IDENTIFY S S S OUT

4. COLLEGAMENTI

COLLEGAMENTO E RILANCIO DELL'ALIMENTAZIONE
    %% Module labels: MODULO 1, MODULO 2

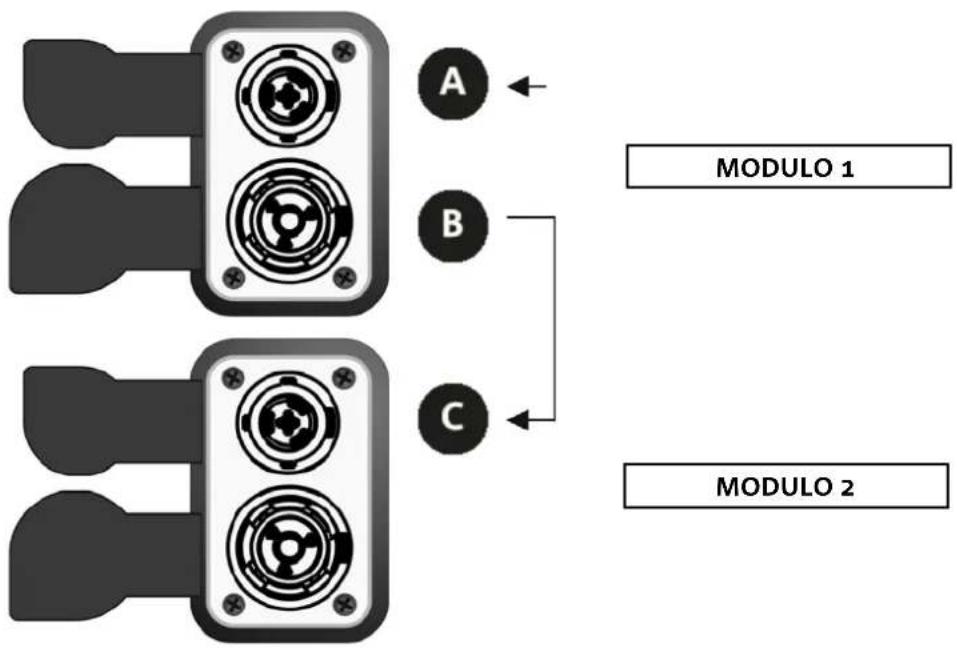

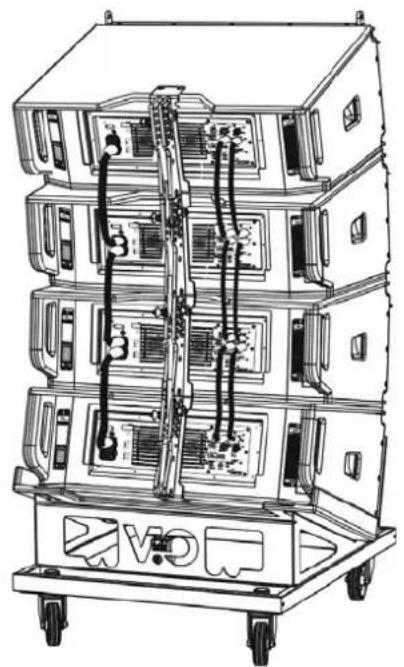

Nell'illustrazione sopra è mostrato un generico caso di collegamento in cui un modulo 1 è sopra al modulo 2. Utilizzare allo scopo cavi con connettori powerCON TRUE1® (non forniti).

• Collegare l'alimentazione del modulo 1 AUTO-RANGE MAINS INPUT (A).
• Rilanciare l'alimentazione dal modulo 1 al modulo 2, collegando l'uscita MAINS LINK (B) del modulo 1 all'ingresso AUTO-RANGE MAINS INPUT (C) del modulo 2.
• Ripetere quest'ultima operazione fino a collegare il numero massimo ammesso di moduli del linearray (vedere il capitolo SPECIFICHE TECNICHE).

ATTENZIONE!

- I cavi devono essere opportunamente dimensionati e la progettazione, installazione e verifica dell'impianto devono essere effettuate esclusivamente da personale qualificato. AEB industriale declina ogni responsabilità in caso di utilizzo di cavi non idonei, non certificati e non compatibili col corretto dimensionamento dell'impianto e le normative in vigore per il Paese di utilizzo.

VIO-L1610

Cod. 420120324 REV. 1.1

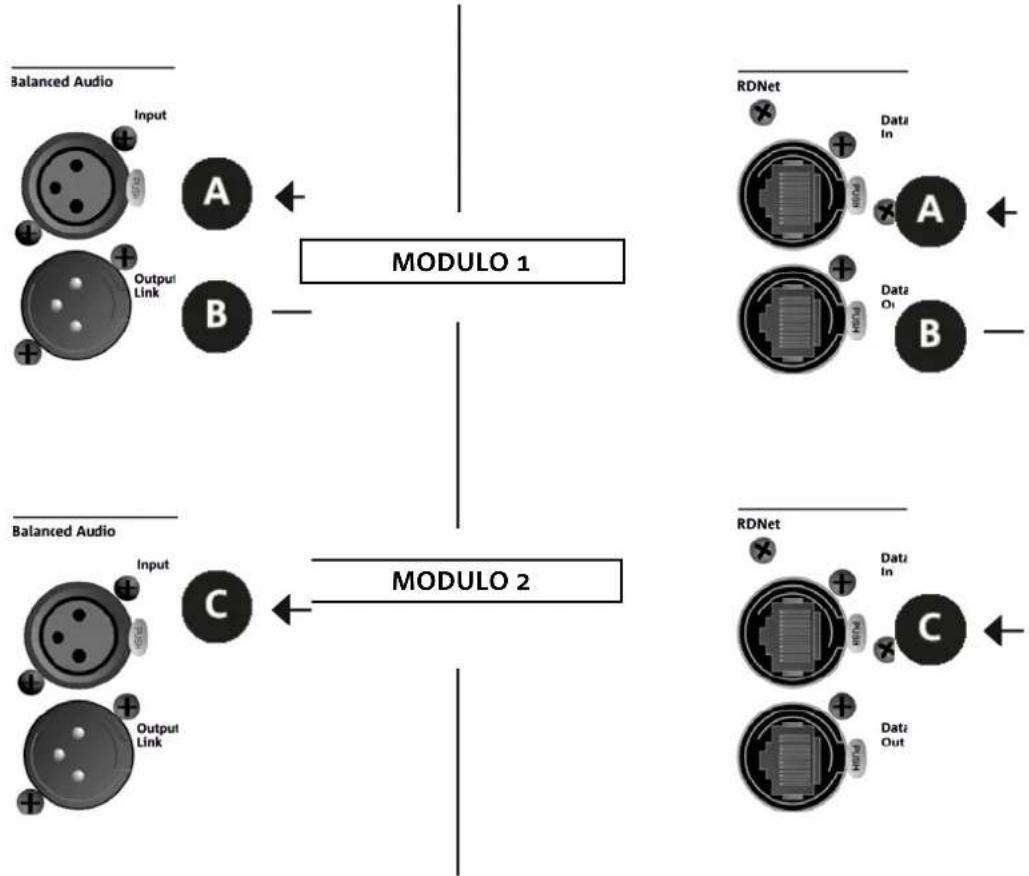

COLLEGAMENTO E RILANCIO DEL SEGNALE AUDIO E RDNET

Nell'illustrazione sopra è mostrato un generico caso di collegamento in cui un modulo 1 è sopra al modulo 2, questa volta illustrando i collegamenti audio e di rete. Utilizzare allo scopo cavi non forniti, con connettori XLR (audio) e etherCON/RJ45 (rete). Per ulteriori informazioni sui tipi di cavi disponibili confrontare anche l'immagine nella pagina seguente.

• Per la connessione audio, collegare il cavo proveniente da MIXER/LINE all'ingresso BALANCED AUDIO INPUT (A) del modulo 1 del line array. Rilanciare il segnale tra il primo e il secondo modulo. A questo scopo collegare l'uscita BALANCED AUDIO OUTPUT/LINK (B) del modulo 1 all'ingresso BALANCED AUDIO INPUT (C) del modulo 2.
• Ripetere l'operazione tra il secondo e il terzo modulo, e così via, fino a collegare tutti i moduli del line-array.
• Per la connessione di rete, collegare il connettore DATA IN (A) del modulo 1 al controller remoto (RDNet CONTROL 2 oppure RDNet CONTROL 8). Rilanciare il segnale collegando DATA OUT (B) del modulo 1 a DATA IN (C) del modulo 2.
• Ripetere l'operazione tra il secondo e il terzo modulo, e così via, fino a collegare tutti i moduli del line-array.

ATTENZIONE!

- Sostituire i cavi eventualmente danneggiati, per evitare malfunzionamenti ed una scarsa qualità del suono.

• Balanced

TIP RING SLEEVE SLEEVE RING TIP TIP RING SLEEVE

• Unbalanced


TIP RING SLEEVE TIP SLEEVE TIP SLEEVE SLEEVE TIP TIP RING SLEEVE SLEEVE RING TIP

VIO-L1610

Cod. 420120324 REV. 1.1

5. INSTALLAZIONE E CONFIGURAZIONE

CONTENUTO DELLA CONFEZIONE

Verificate che il contenuto dell'imballo del modulo VIO-L1610 sia completo. L'imballo contiene:

• Modulo VIO-L1610
• fusibile per il funzionamento nel range 110-120V\~ (vedere la sezione CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO per ulteriori informazioni)
• quick start e documentazione relativa alla garanzia

ATTENZIONE!

Il prodotto e gli accessori devono essere utilizzati solo da personale esperto! Assicurarsi che l'installazione sia posizionata in modo stabile e sicuro per scongiurare ogni condizione di pericolo per persone, animali e/o cose. L'utilizzatore è tenuto a seguire le regolamentazioni e le leggi cogenti in materia di sicurezza nel Paese in cui si utilizza il prodotto. Per l'utilizzo in sicurezza, verificare periodicamente la funzionalità di tutte le parti e l'integrità prima dell'utilizzo.

La progettazione, i calcoli, l'installazione, il collaudo e la manutenzione di sistemi sospesi o stack audio professionali deve essere effettuata esclusivamente da personale autorizzato. AEB Industriale non è responsabile per installazioni improprie, effettuate in assenza dei requisiti di sicurezza.

• Utilizzare DBTECHNOLOGIES COMPOSER per impostare i parametri di progetto.
• Verificare che i parametri locali dei vari moduli siano impostati correttamente sui singoli pannelli amplificatori. In particolare verificare secondo progetto le impostazioni di Audio Attenuation, Speaker Coupling e High Frequency Compensation. In alternativa è possibile modificare in tempo reale tutti i parametri da remoto se si effettua una connessione del line-array tramite rete RDNet (AURORA NET). In questo caso comunque è buona norma che le impostazioni iniziali di progetto siano replicate fisicamente sui moduli VIO-L1610 prima dell'installazione. Per altre informazioni vedi la sezione PARAMETRI DSP PRESET E CONTROLLO REMOTO.
• Trasportare tramite DT-VIOL210 i primi 4 moduli e il fly-bar DRK-210 nel punto in cui il line-array sarà issato. Tenere pronto un secondo carrello (privo di fly-bar) con altri 4 moduli per le fasi successive di montaggio del line-array completo. Per ogni informazione relativa consultare i manuali di questi accessori.

LE INDICAZIONI DI CABLAGGIO ILLUSTRATE NELLE FIGURE SEGUENTI SONO PURAMENTE INDICATIVE.

VIO-L1610 Cod. 420120324 REV. 1.1

• Assicurare i freni alle ruote di DT-VIOL210.
- Sul retro, inserire i bracci mobili nelle staffe come mostrato nel paragrafo MECCANICA.
- Inserire all'interno dei bracci i pin in corrispondenza degli angoli calcolati in precedenza (per questa operazione non è necessario sollevare i moduli).
- Effettuare i collegamenti di rilancio audio, RDNet e di alimentazione come da paragrafi precedenti (per il numero massimo di rilanci di alimentazione vedere il paragrafo SPECIFICHE TECNICHE).
- Rimuovere il coperchio superiore e i tubolari sul retro di DT-VIOL210.
- Montare sul modulo superiore il fly-bar DRK-210 secondo le impostazioni verificate con DBTECHNOLOGIES COMPOSER.
- Issare tramite uno o due motori ed opportuni mezzi di rigging (non forniti) i 4 moduli ancorati a DRK-210.
- Togliere i freni alle ruote di DT-VIOL210 e riporre in posizione di riposo il dolly.

ATTENZIONE!

DRK-210 è stato progettato per sospendere fino a 22 VIO L1610 per un massimo di 750 kg con un singolo punto di aggancio.

I componenti di sospensione del VIO L1610 permettono di connettere fino a 9 moduli (max 300 kg) senza limiti sull'angolazione del line array. Ogni altra configurazione, o informazione sui dati del sistema, come la portata massima e i punti di aggancio, deve essere verificata prima dell'installazione con il software dBTechnologies Composer (vedi il paragrafo relativo in questo manuale d'uso). E' disponibile gratuitamente sul sito www.dbtechnologies.com. nella sezione DOWNLOADS.

• Portare gli ulteriori 4 moduli con un secondo carrello DT-VIOL210 sotto ai primi 4 attualmente sospesi.
• Porre i freni al carrello, effettuare la regolazione degli angoli come descritto nella fase precedente.
• Rimuovere il coperchio e i tubolari anteriori di DT-VIOL210.
• Far scendere opportunamente i 4 moduli sospesi fino ad agganciarli con il metodo descritto nel paragrafo MECCANICA anteriormente e posteriormente. Prestare la massima attenzione in questa fase a movimentare il blocco superiore sospeso.
• Completare i collegamenti di rilancio audio, RDNet e di alimentazione come da paragrafi precedenti (per il numero massimo di rilanci di alimentazione vedere il paragrafo SPECIFICHE TECNICHE).

• Sollevare leggermente il line-array per verificare la correttezza di agganci ed angoli. Eventualmente verificare con l'inclinometro laser (non fornito) che l'inclinazione del fly-bar corrisponda a quella di progetto. Verificare che tutti i pin siano interamente inseriti e bloccati.
• Togliere i freni al carrello DT-VIOL210, chiuderlo e rimuoverlo.
• Issare con la massima attenzione il line-array così assemblato.
• Porre in essere tutte le ulteriori tecniche di fissaggio necessarie ad un utilizzo sicuro e stabile del line-array, anche in considerazione di eventuali fenomeni atmosferici a cui può essere sottoposto.

• Non utilizzare mai le maniglie, le staffe o altri elementi del diffusore per sospendere direttamente i moduli o il sistema!
• In caso di utilizzo all'aperto è sempre consigliabile ancorare il sistema per prevenire eventali oscillazioni dovute al vento o agli agenti atmosferici

VIO-L1610

Cod. 420120324 REV. 1.1

INSTALLAZIONE STACKED (ESEMPIO DI 1 o 4 MODULI SU SUB318)

• E' possibile montare al massimo 4 moduli in configurazione stacked su fly-bar DRK-210.
• Utilizzare DBTECHNOLOGIES COMPOSER per impostare i parametri di progetto, per motivi di sicurezza.
• Porre su SUB 318 (installato su un piano privo di inclinazione) il fly-bar DRK-1610. Per i dettagli relativi a questo accessorio verificare ulteriori dettagli sul manuale completo.
• Aggiungere ad uno ad uno i moduli VIO-L1610, con l'angolazione precedentemente calcolata, come illustrato nel paragrafo MECCANICA.
• Verificare che i parametri locali dei vari moduli siano impostati correttamente sui singoli pannelli amplificatori. In particolare verificare secondo progetto le impostazioni di, Speaker Coupling e High Frequency Compensation. In alternativa è possibile modificare in tempo reale anche in un secondo tempo tutti i parametri da remoto se si effettua una connessione del line-array tramite rete RDNet (AURORA NET). Tuttavia è buona norma che almeno le impostazioni iniziali di progetto siano replicate fisicamente sui moduli VIO-L1610 prima dell'installazione. Vedere la sezione PARAMETRI DSP PRESET E CONTROLLO REMOTO per ulteriori informazioni.
• Effettuare i collegamenti di rilancio audio, RDNet e di alimentazione come da paragrafi precedenti.

ATTENZIONE!

- In caso di superficie di appoggio che presenti un'inclinazione anche minima, è obbligatorio fissare opportunamente con adeguati mezzi meccanici e/o cinghie l'installazione.

Il modulo non si accende:

1. Verificare la corretta presenza dell'alimentazione a monte dell'impianto.
2. Verificare che l'alimentazione o il collegamento di rilancio di alimentazione sia correttamente inserito.

Il modulo si accende ma non emette nessun suono:

1. Verificare che i collegamenti in ingresso del segnale audio o i rilanci del segnale audio siano correttamente effettuati.
2. Verificare che la sorgente audio (mixer) sia collegata correttamente ed attiva.
3. Verificare che, in caso di connessione in rete RDNet e controllo con AURORA NET, la funzione MUTE sia disabilitata.

Il modulo emette un suono non pienamente soddisfacente.

1. Riverificare il progetto e le specifiche di installazione e configurazione tramite DBTECHNOLOGIES COMPOSER.
2. Verificare che i parametri di DSP PRESET siano effettivamente replicati sul pannello di controllo del modulo (soprattutto in caso non si utilizzi il controllo remoto dei moduli).
3. Verificare che, in caso di connessione in rete RDNet e controllo con AURORA NET, tutti i parametri siano impostati correttamente.

7. AGGIORNAMENTO DEL FIRMWARE

È molto importante mantenere aggiornato il firmware del prodotto, per garantirne una piena funzionalità. Controllare periodicamente il sito http://www.dbtechnologies.com nella sezione “DOWNLOADS”.

1. Scaricare ed installare USB BURNER MANAGER nella sezione "SOFTWARE & CONTROLLER" sul proprio computer.
2. Scaricare il file .zip dell'ultimo firmware nella sezione "DOWNLOADS" relativa al proprio prodotto.
3. Collegare il prodotto al PC tramite un cavo USB (non fornito) con il connettore del tipo corretto (vedere questo dettaglio nel capitolo CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO).
4. Nella schermata dell'USB BURNER MANAGER, in alto a destra, selezionare "Apertura File".
5. Selezionare il file del firmware precedentemente scaricato.
6. Seguire le operazioni mostrate a video.
7. Cliccare "AGGIORNA".

VIO-L1610 Cod. 420120324 REV. 1.1

Tipologia: Modulo line-array attivo a 3 vie

DATI ACUSTICI

Risposta in frequenza [- 6 dB]: 60 - 17000 Hz

Risposta in frequenza [- 10 dB]: 56 - 20000 Hz

Max SPL@1m: 141 dB

HF-MF: Coassiale uscita 1.4" (Voice coil: 4"/2.5")

Tipo di trasduttore HF-MF: Neodimio

LF: 2 x 10" (Voice Coil: 2.5)

Tipo di trasduttore LF: Neodimio

Frequenze di crossover: 500 Hz - 3300 Hz

Guida d'onda per le alte frequenze: Si

Direttività (HxV): 100° (-6 dB) x numero di moduli

AMPLIFICATORE

Tipologia:	Digipro® G4
Classe di amplificazione:	Classe D
Potenza di amplificazione (Picco)	3200 W
Potenza di amplificazione (RMS):	1600 W
Tecnica di raffreddamento:	Convezione
Temperatura di utilizzo (ambiente):	da -15° a +55° [°C]

VIO-L1610

Cod. 420120324 REV. 1.1

PROCESSORE

Controller interno: DSP 32 bit
Funzioni avanzate: Filtri FIR
Limiter: Peak, RMS, Termico

INTERFACCIA UTENTE

Controlli:	2 rotary a 8 posizioni (Coupling, Compensation)
Led di segnalazione:	Limiter, Signal, Mute/prot, Ready
Led di stato (rete RDNet) Link, Active, Remote Preset Active
Maniglie integrate

INGRESSI ED USCITE

Ingressi e rilanci di alimentazione: PowerCON® In/Link
Ingressi audio: 1x XLR IN bilanciato (isolamento: Floating ADC)
Uscite audio: 1x XLR link OUT bilanciato
Ingressi/uscite RDNet: Data In / Data Out (connettori etherCON®)
USB (aggiornamento del firmware):	1x USB tipo B

SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO)

Assorbimento a 1/8 della potenza in condizioni medie di utilizzo (*):	1.4 A (220-240V~) - 2.1 A (100-120V~)
Assorbimento a 1/3 della potenza in condizioni massime di utilizzo (**):	3 A (220-240V~) - 4.5 A (100-120V~)
Assorbimento con speaker acceso in assenza di segnale (idle):	34 W
Corrente di inrush:	3 A
Numero di moduli massimo per linea di alimentazione (**)[mains input + mains link]:	1 + 4 (220-240V~) / 1 + 3 (100-120V~)

* NOTA PER L'INSTALLATORE: Valori riferiti a 1/8 della potenza, in condizioni medie di funzionamento (programma musicale con clipping raro o assente). Si consiglia per qualsiasi tipo di configurazione di considerarli i valori minimi di dimensionamento.
** NOTA PER L'INSTALLATORE: Valori riferiti a 1/3 della potenza, in condizioni pesanti di funzionamento (programma musicale con frequente clipping e intervento del limiter). E' consigliabile il dimensionamento secondo questi valori in caso di installazioni e tour professionali.

VIO-L1610 Cod. 420120324 REV. 1.1

Materiale: cabinet in legno - finitura polliurea nera
Griglia: interamente in metallo - lavorazione CNC
Maniglie integrate (2x lato)
Predisposizioni anteriori di montaggio:	Staffe a scomparsa, punti integrati nel cabinet con pin a sgancio rapido
Predisposizioni posteriori di montaggio:	Staffa graduata e braccio mobile con pin a sgancio rapido
Montaggio flown e stacked: Con accessorio fly -bar DRK-210
Larghezza: 720 mm (28.35 inch.)
Altezza: 320 mm (9.45 inch.)
Profondità: 520 mm (20.47 inch.)
Peso: 31.3 kg (69 lbs.)

Le caratteristiche, le specifiche e l'aspetto dei prodotti sono soggetti a possibili cambiamenti senza previa comunicazione. dBTechnologies si riserva il diritto di apportare cambiamenti o miglioramenti nel design o nelle lavorazioni senza assumersi l'obbligo di cambiare o migliorare anche i prodotti precedentemente realizzati.

AEB

A.E.B. Industriale Srl

Via Brodolini, 8

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

VIO-L1610

Cod. 420120324 REV. 1.1

TABLE OF CONTENTS

1. GENERAL INFORMATION.... 34

WELCOME! 34

PRODUCT OVERVIEW 34

USER REFERENCE 34

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALY)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

VIO-L1610 Code 420120324 REV. 1.1

INHALTSVERZEICHNIS

1. ALLGEMEINE INFORMATIONEN.... 63

WILLKOMMEN! 63

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Tel [phone]

www.dbtechnologies.com

[e-mail]

VIO-L1610

Località Crespellano

40053 VALSAMOGGIA

BOLOGNE (ITALIE)

Tél. [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

VIO-L1610 Code 420120324 RÉV. 1.1

ÍNDICEÍNDICE

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

VIO-L1610

Cód. 420120324ES REV. 1.1
