1. INFORMAZIONI GENERALI

BENVENUTI!

Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questo diffusore attivo, versatile ed ergonomico, è frutto di una lunga esperienza nel campo della diffusione sonora, con l'impiego di soluzioni ottimizzate in campo acustico ed elettronico, oltre che nella scelta dei materiali.

PANORAMICA INTRODUTTIVA

I nuovi diffusori attivi OPERA UNICA sono equipaggiati con un compression driver da 1" (bobina: 1.75") per la sezione degli alti. Un trasduttore (bobina: 3") da 12", e 15" rispettivamente su OPERA UNICA 12, OPERA UNICA 15 completa le efficaci prestazioni acustiche sulle frequenze medio-basse. Tra le caratteristiche principali di questi speaker ci sono:

- un progetto ergonomico, compatto e versatile, con possibilità di utilizzo in monitoring per piccoli contesti live

- asimmetricità acustica della tromba per alte frequenze, appositamente ottimizzata per un utilizzo efficace in diverse situazioni indoor e outdoor

- amplificatore digitale affidabile e silenzioso, che non necessita di ventilazione attiva

- connessioni audio di ingresso ed uscita bilanciate IN/LINK

- preset selezionabili con diverse equalizzazioni per vari tipi di utilizzo, grazie al DPS con filtri FIR

- scheda RDNet onboard, per il controllo remoto professionale tramite le interface Control2, Control 8 e l'integrazione sul software AURORA NET

RIFERIMENTI PER L'UTENTE

Per utilizzare al meglio il vostro diffusore OPERA UNICA consigliamo di:

- leggere il manuale d'uso quick start presente nella confezione e questo manuale d'uso completo in ogni sua parte e conservarlo per tutta la durata di vita del prodotto.

- registrare il prodotto sul sito http://www.dbtechnologies.com nella sezione "SUPPORTO".

- conservare prova d'acquisto e GARANZIA (Manuale d'uso "sezione 2").

OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0

CARATTERISTICHE MECCANICHE ED ACUSTICHE

DIMENSIONI

La serie OPERA UNICA è stata progettata con particolare attenzione all'ottimizzazione di peso ed ingombro. Il cabinet risulta leggero ma resistente, ed integra 2 maniglie, una laterale od una superiore, per una facile maneggevolezza.

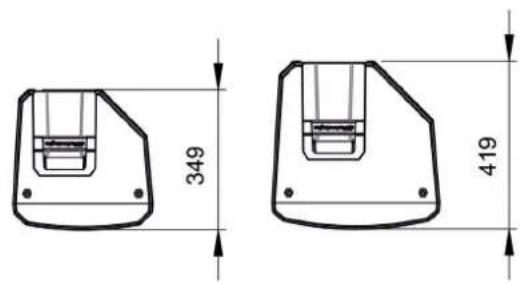

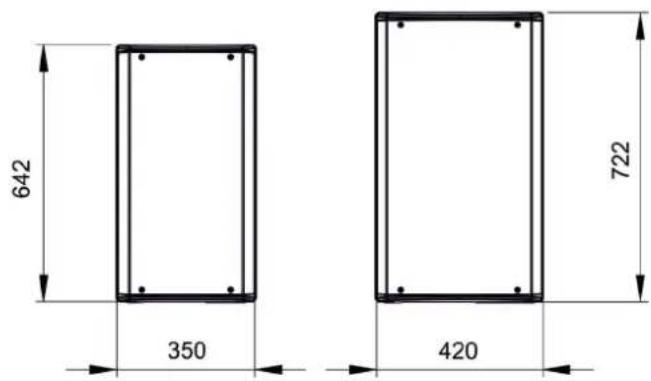

Per una rapida comparazione dei 2 modelli, le misure complessive sono:

OPERA UNICA 12 - 350 mm (L), 642 mm (A), 349 mm (P)

OPERA UNICA 15 - 420 mm (L), 722 mm (A), 419 mm (P)

642 350 722 420

349 419

COPERTURA ACUSTICA

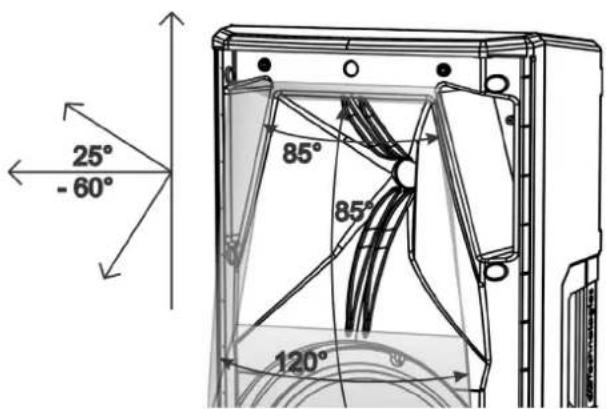

Il particolare disegno della tromba, schematizzata in figura, è comune ai 2 modelli.

In orizzontale, il coverage risulta differenziato tra il valore di 85° (parte superiore) e di 120° (parte inferiore).

Questo accorgimento ottimizza l'emissione acustica ad esempio nell'installazione verticale in ambienti riverberanti.

L'apertura verticale complessiva (85°) è asimmetrica, per aumentare la pressione sonora della tromba per la lunga distanza.

Tenere conto di questi dati in caso di eventuale utilizzo con funzione monitoring o nell'eventuale posizionamento orizzontale (a muro) dello speaker, in modo da calcolare la corretta copertura dell'ambiente.

25° -60° 85° 85° 120°

OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0

CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO

L'amplificatore digitale in classe D, è il cuore della serie OPERA UNICA. Il sistema è silenzioso, non necessitando di un raffreddamento ventilato. Il controllo del sistema è affidato a un potente DSP dedicato che gestisce diversi parametri. La potenza di amplificazione sonora è di 900 W RMS per tutti i modelli.

ATTENZIONE!

• Proteggere il modulo dall'umidità.
• Non tentare in nessun modo di aprire l'amplificatore.
• In caso di malfunzionamento, interrompere immediatamente l'alimentazione, scollegando il modulo dalla rete, e contattare un riparatore autorizzato.

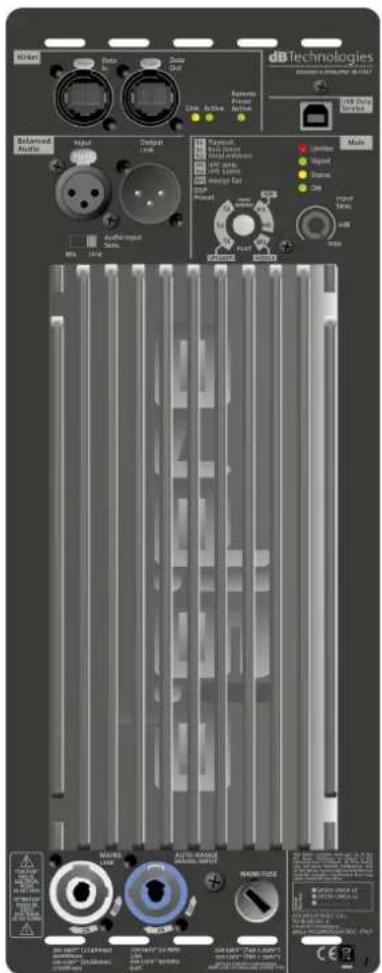

Il pannello del DIGIPRO G3 è caratterizzato da:

• Sezione di Input, Output e Controllo
• Sezione di Alimentazione

• Non rimuovere mai la griglia frontale di protezione del prodotto.

Per prevenire il pericolo di scossa elettrica, in caso di danneggiamento accidentale o sostituzione della griglia di protezione (da effettuarsi presso il servizio assistenza), disconnettere immediatamente l'alimentazione.

Non connettere mai l'alimentazione di rete mentre la griglia è rimossa.

OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0

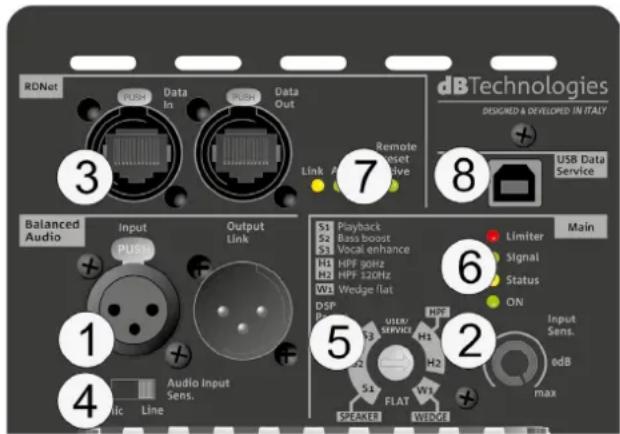

SEZIONE DI INPUT, OUTPUT, RDNET E CONTROLLO

Ingresso e uscita compatibili con cavi XLR bilanciati.

In particolare, "Input" è utilizzato per il collegamento con il segnale audio proveniente dal mixer o da un altro diffusore, "Output Link" per il rilancio del segnale ad altri diffusori. configurazione daisy-chain.

2. INPUT SENSITIVITY

Permette di regolare l'attenuazione dello speaker agendo sul volume di ingresso.

3. INGRESSO E RILANCIO DELLA CONNESSIONE DI RETE RDNet Sezione compatibile con cavi di rete dotati di connettori di tipo etherCON/RJ45.

In particolare “Data in” deve essere collegato a dispositivi come RDNet Control 2 o Control 8, “Data Out” viene utilizzato per il rilancio della rete ad ulteriori diffusori in configurazione daisy-chain.

RDNet 3 Data In 4 Data Out 5 Audio Input Sens. 6 dBTechologies DESIGNED & DEVELOPED IN ITALY USB Data Service 7 Remote Reset Link P Output Link 8 Balanced Audio Input Push Output Link Main S1 Playback S2 Bass boost S3 Vocal enhance H1 HPF 90Hz H2 HPF 120Hz W1 Wedge flat DSP P UTER/ SERVICE H1 H2 S1 FLAT W1 SPEAKER WEDGE 6 Limiter Signal Status ON Input Sens. edB max

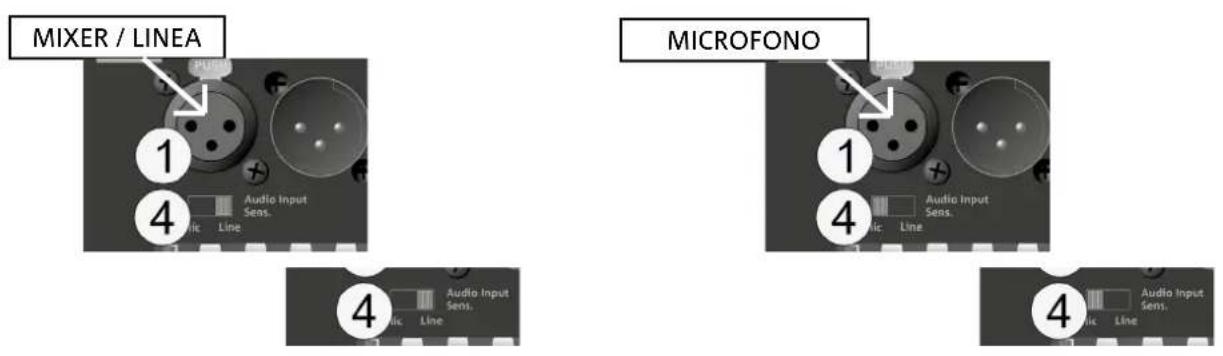

4. SELETTORE INPUT SENSITIVITY "Mic/Line"

Selettore da porre sulla posizione “Mic” in caso di ingresso microfonico, “Line” in caso di segnale proveniente ad esempio da un mixer o da un altro diffusore.

5. DSP PRESET - ROTARY E TABELLA

I preset selezionabili tramite rotary sono illustrati in questa tabella come promemoria.

SPEAKER

S1 - Playback, indicato per la riproduzione di un programma musicale

S2 - Bass boost, con enfasi delle basse frequenze

S3 - Vocal enhance, indicato per la riproduzione della voce umana HPF

H1 - HPF 90Hz, applica un filtro con frequenza di cut-off a 90 Hz

H2 - HPF 120Hz, applica un filtro con una frequenza

WEDGE

W1 - WEDGE FLAT,

FLAT

FLAT - Non applica equalizzazione all'output del diffusore.

USER/SERVICE - POSIZIONE PER AGGIORNAMENTO FIRMWARE

6. LED DI STATO

Led relativi al funzionamento dello speaker. Vedi tabella esplicativa nella pagina seguente.

7. LED DI CONTROLLO

Led relativi al funzionamento in rete (RDNet) del modulo.

In particolare, “Link” acceso segnala che la rete RDNet è attiva e ha riconosciuto il dispositivo, “Active” in modalità lampeggiante che esiste traffico dati, “Remote Preset Active” che tutti i controlli locali sul pannello amplificatore sono by-passati dal controllo remoto RDNet.

8. USB DATA SERVICE

Porta di tipo USB B, da utilizzare esclusivamente per l'aggiornamento del firmware del prodotto. Vedi la sezione

"AGGIORNAMENTO DEL FIRMWARE" per ulteriori informazioni.

OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0

SEZIONE DI ALIMENTAZIONE

CAUTION ON OF ELECTRONIC IN DO NOT OPEN ATTENTION RANGE OF CHINA IN NAME 10 MAINS LINK 9 AUTO-RANGE MAINS INPUT 11 MAINS FUSE 230-240V~ (57.6Amax) 400Wmax 230-240V~ (55.6Amax) 5720Wmax 230-240V~ (50-8Hz) 2.5A 230-240V~ (50-8bit) 4.8A 230-240V~ (TBA L 250V) 100-320V~ (TBA L 250V) OPEN UINDUSTRIAL S.R.L. VEA BURGER LOCATION COMPETITION 400'S VILLIAMCOOL (BO) - TAEF

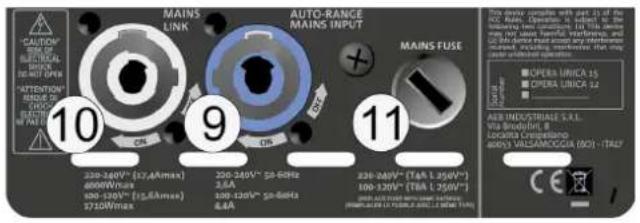

9. CONNETTORE DI ALIMENTAZIONE "MAINS INPUT"

Compatibile con connettore powerCON, l'alimentazione è dotata di funzione autorange. Riconosce automaticamente la tensione all'interno dell'intervallo [100-120V\~] oppure [220-240V\~].

10. RILANCIO DI ALIMENTAZIONE "MAINS LINK"

Compatibile con connettore tipo powerCON per il rilancio dell'alimentazione ad altri speaker.

Per conoscere il numero massimo di moduli che si possono connettere in un sistema rilanciato, consultare la sezione SPECIFICHE TECNICHE.

11. FUSIBILE DI RETE

Alloggio per il fusibile di rete.

TABELLA STATUS LED

OPERA UNICA	Limiter	Signal	Status	ON
Accensione	SPENTO	SPENTO	ACCESO FISSO PER QUALCHE SECONDO	SPENTO
Utilizzo	ATTIVO	ATTIVO	SPENTO	ACCESO FISSO
Anomalia parziale	ATTIVO	ATTIVO	ACCESO CICLICO	ACCESO FISSO
Anomalia totale	LAMPEGGIO CICLICO	SPENTO	ACCESO FISSO	SPENTO

OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0

2. PRIMA ACCENSIONE

CONTENUTO DELLA CONFEZIONE

Verificate che il contenuto dell'imballo sia completo. L'imballo contiene:

• speaker OPERA UNICA
  • cavo di alimentazione
• quick start e documentazione relativa alla garanzia
• 1 fusibile

UTILIZZO

COLLEGAMENTO DEGLI INGRESSI

E' possibile connettere 1 ingresso nella sezione di input e controllo sul retro dello speaker. In particolare, in caso di ingresso microfonico, impostare il selettore 4 in posizione "Mic".

OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0

COLLEGAMENTO DELL' ALIMENTAZIONE

INS K AUTO- MAINS 9 LOS 228-248V" SD-60Hz 4,6A 100-129V" SD-60Hz 4,4A ALIMENTAZIONE

COLLEGAMENTO DELLE USCITE FRA PIÙ SPEAKER (rilancio del segnale audio)

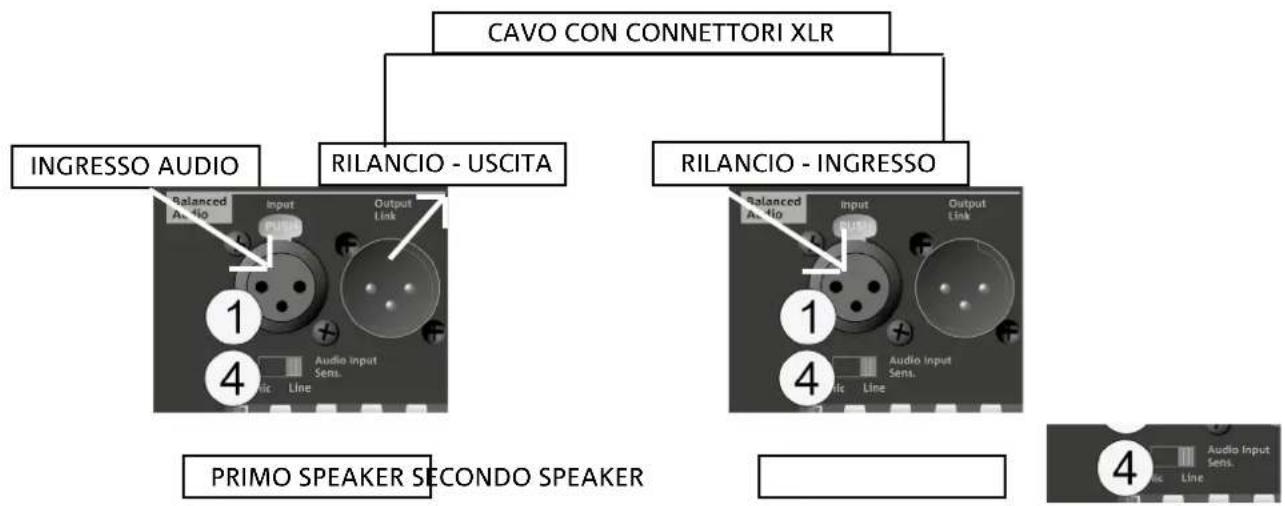

CAVO CON CONNETTORI XLR INGRESSO AUDIO RILANCIO - USCITA RILANCIO - INGRESSO Balanced Audio Input Output Link Balanced Audio Input Output Link PRIMO SPEAKER SECONDO SPEAKER Audio Input Sens. Audio Input Sens. Audio Input Sens.

E' possibile rilanciare un segnale audio connettendo l'uscita Output Link all'ingresso Input di una seconda OPERA UNICA. Nel secondo speaker, Audio Input Sensitivity deve essere sulla posizione "Line".

COLLEGAMENTO DELL'ALIMENTAZIONE FRA PIÙ SPEAKER

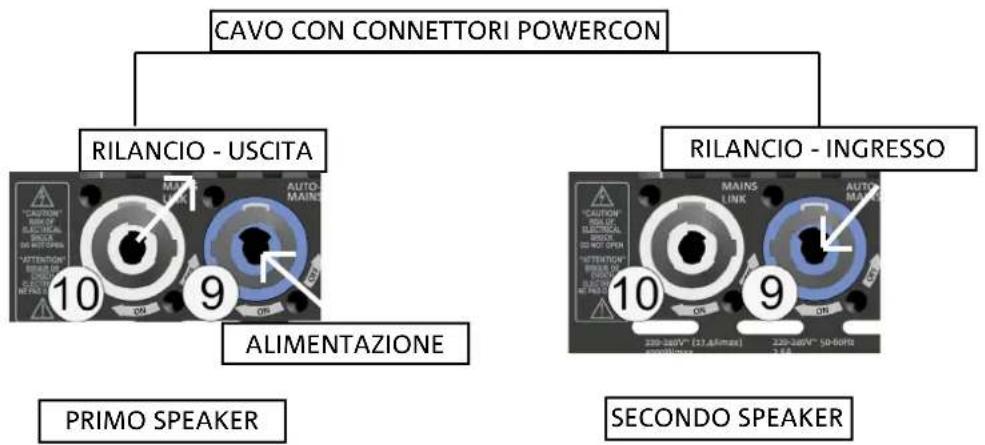

CAVO CON CONNETTORI POWERCON RILANCIO - USCITA ALIMENTAZIONE PRIMO SPEAKER RILANCIO - INGRESSO SECONDOSPEAKER

E' possibile connettere 1 ingresso nella sezione di input e controllo sul retro dello speaker. In particolare, in caso di ingresso microfonico, impostare il selettore 4 in posizione "Mic".

OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0

3. CONNESSIONE RDNET E CONTROLLO REMOTO


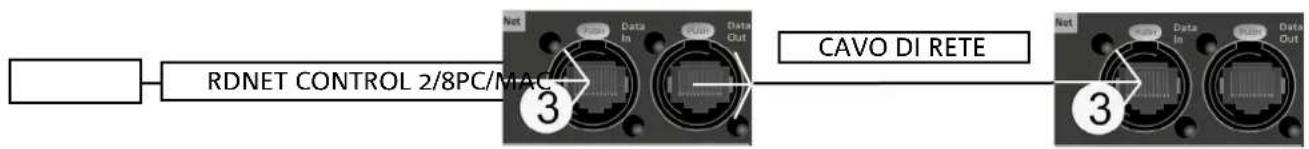

    A[" "] --> B["RDNET CONTROL 2/8PC/MAC"]
    B --> C["3"]
    C --> D["CAVO DI RETE"]
    D --> E["3"]

- Tutti i parametri dello speaker possono essere regolati attraverso il controllo remoto, una volta effettuate correttamente le connessioni RDNet, attraverso l'utilizzo del software gratuito DBTECHNOLOGIES NETWORK (scaricabile gratuitamente dal sito www.dbTechnologies.com nella sezione DOWNLOAD) o AURORA NET (in versione Beta alla data di uscita di questo manuale). Quando il controllo è remoto, i controlli locali presenti sullo speaker sono by-passati. Grazie all'utilizzo di questi software, inoltre è possibile controllare un numero maggiore di parametri (per ulteriori informazioni si rimanda al manuale completo di DBTECHNOLOGIES NETWORK e di AURORA NET).

AURORA NET, in particolare, rispetto a dBTechnologies Network è un software:

• multipiattaforma (Windows /MAC OS X)
• permette un controllo più accurato dei parametri e della loro cronologia
• permette una gestione più flessibile anche in casi di grandi installazioni fisse / live (con un controllo avanzato dei gruppi)
• è ottimizzato per usabilità e velocità di visualizzazione dei dati

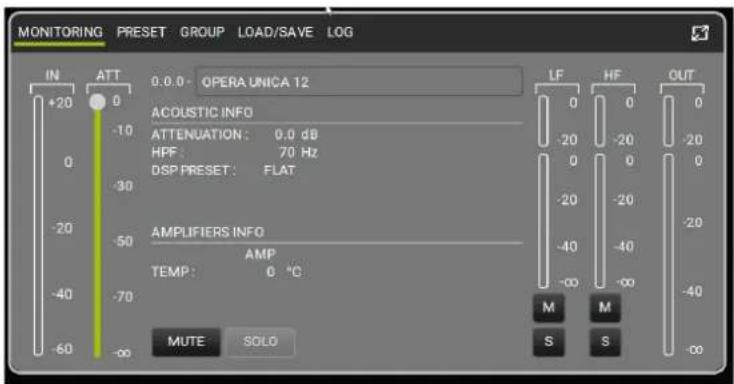

MONITORING PRESET GROUP LOAD/SAVE LOG IN ATT 0.0.0 - OPERA UNICA 12 +20 0 ACOUSTIC INFO ATTENUATION: 0.0 dB HPF: 70 Hz DSP PRESET: FLAT -30 -20 -20 -20 -20 -20 -20 -20 -20 -20 -20 -20 -20 -20 -20 -20 -20 -20 -20 -20 -20 -20 -20 -20 -20 -20 -40 -40 -40 -40 -40 -40 -40 -40 -40 -40 -40 -40 -40 -40 -40 -40 -40 -40 -40 -40 -40 -40 -60 MUTE SOLD S S OUT

OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0

4. ESEMPI DI UTILIZZO

- Non sono ammessi tipi di installazione diversi da quelli qui illustrati.

- In nessun caso utilizzare le maniglie del diffusore per appenderlo

- Verificare sempre che il posizionamento sia stabile, e che l'installazione non costituisca fonte di pericolo per persone, animali o cose.

- Effettuare l'installazione su una superficie di appoggio piana e priva di inclinazione, in caso contrario è obbligatorio un fissaggio addizionale di sicurezza.

INSTALLAZIONE SU STATIVO

1 speaker OPERA UNICA è installabile su stativo a treppiede opzionale (accessorio SSB2) standard con palo di diametro 35 mm. La massima altezza ammessa tra la base dello speaker e il pavimento è 160 cm.

ATTENZIONE!

- Utilizzare uno stand dimensionato opportunamente con il piede centrale in avanti per assicurare una stabilità adeguata.

INSTALLAZIONE SU SUBWOOFER

Tramite installazione con l'accessorio DS2-S, è possibile utilizzare 1 OPERA UNICA direttamente su subwoofer dotato di flangia M20. Per ulteriori informazioni consultare il manuale relativo dell'accessorio.

E' possibile l'utilizzo di un solo speaker montato su palo diametro 35 mm. La massima altezza ammessa tra la base dello speaker e il pavimento è 160 cm. In caso di subwoofer modello DVA S08DP o SUB 28D è necessario un fissaggio meccanico addizionale, o un fissaggio con cinghie per assicurare correttamente l'installazione in sicurezza.

Gli speaker della serie OPERA UNICA possono essere utilizzati come monitor per piccoli contesti live. In questo caso si appoggiano in posizione orizzontale sul lato inclinato. Ricordare le caratteristiche di copertura acustica segnalate nella sezione relativa. Utilizzare gli opportuni settaggi DSP come indicati nella tabella "DSP preset" in modalità wedge (W1 oppure FLAT).

INSTALLAZIONE A MURO CON STAFFE

I modelli OPERA UNICA possono essere installati a muro in posizione verticale o orizzontale, tramite l'accessorio WB-OP12, WB-OP15, da utilizzare rispettivamente OPERA UNICA 12, OPERA UNICA 15.

Per ogni ulteriore dettaglio, consultare le istruzioni relative a questo accessorio.

INSTALLAZIONE SU AMERICANA CON STAFFE ED ALISCAFF

I modelli OPERA UNICA possono essere installati su un'americana in posizione verticale o orizzontale, tramite l'accessorio WB-OP12, WB-OP15, da utilizzare rispettivamente con OPERA UNICA 12, OPERA UNICA 15. Tale accessorio permette l'utilizzo di ganci aliscaff (non inclusi) per questa particolare configurazione. Per ogni ulteriore dettaglio, consultare le istruzioni relative a questo accessorio.

INSTALLAZIONE CON GOLFARI

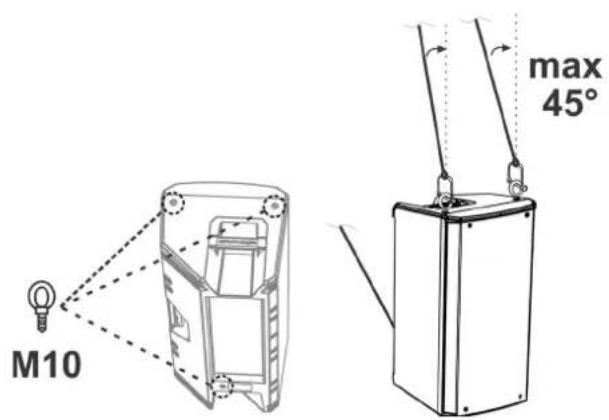

E' possibile installare lo speaker utilizzando ganci eyebolt (golfari). Il posizionamento è rappresentato nella figura a lato, in cui l'eyebolt posteriore permette di regolare l'angolazione finale (MAX 45°).

M10 max 45°

OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0

5. ACCESSORI

A completamento della serie, sono previsti come opzionali i seguenti accessori:

• SSB2, coppia di treppiedi diametro 35 mm
• Staffa a muro OP-WB12, OP-WB15
- Rain Cover RC-M1, valido per tutti i modelli

• Non utilizzare mai le maniglie per appendere il diffusore!

Per ogni ulteriore informazione si prega di consultare i manuali relativi.

Per tutti gli aggiornamenti sugli accessori consultare il sito www.dbtechnologies.com

OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0

6. RISOLUZIONE DEI PROBLEMI

Il diffusore non si accende:

1. Verificare la corretta presenza dell'alimentazione a monte dell'impianto.
2. Verificare che il cavo di alimentazione sia correttamente inserito.

Il diffusore si accende ma non emette nessun suono:

1. Verificare che iL collegamenti in ingresso del segnale audio sia correttamente effettuato.
2. Verificare che i cavi utilizzati non siano danneggiati.
3. Verificare che il mixer o la sorgente audio sia accesa e mostri chiaramente la presenza di segnale in uscita.
4. Verificare che il livello dell'ingresso sia adeguato.

Il diffusore emette un suono insufficiente o distorto:

1. Regolare per primo il volume della sorgente, poi portare il guadagno dell'ingresso a un livello adeguato. Verificare che i cavi utilizzati non siano danneggiati, nel qual caso sostituirli (un cavo danneggiato può portare a perdita o alterazione del segnale).
2. Verificare che le impostazioni di selezione dell'ingresso (Mic/Line) sia corretto rispetto alla sorgente
3. Verificare che le impostazioni di "DSP" preset siano adeguate all'utilizzo prescelto.

Tipologia:

Diffusore attivo a 2 vie

DATI ACUSTICI

Risposta in frequenza [-10dB]:	67 - 20k Hz (OPERA UNICA 12) / 57 - 20k Hz (OPERA UNICA 15)
Risposta in frequenza [-3dB]:	73 - 20k Hz (OPERA UNICA 12) / 61- 20k Hz (OPERA UNICA 15)
Max SPL:	132 dB (OPERA UNICA 12) / 133 dB (OPERA UNICA 15)
HF voice coil:	1.75”
HF compression diver (uscita):	1”
LF:	12” (OPERA UNICA 12) / 15” (OPERA UNICA 15)
LF Voice coil:	3”
Frequenza di crossover (24 dB/oct):	1600 Hz
Direttività:	Verticale asimmetrica - Orizzontale differenziata
Copertura (HxV):	85° - 120° x 80° (+25°/-60°)

AMPLIFICATORE

Tipologia:	AMP SMPS
Classe di amplificazione:	Classe D
Alimentazione	connettore PowerCON

OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0

Potenza di amplificazione RMS:	900 W
Potenza di picco:	1800 W

PROCESSORE

Controller interno:	DSP 56 bit
Convertitore A/D D/A:	24 bit/48 kHz
Limiter:	Peak, RMS, Termico

INTERFACCIA UTENTE

Controlli:

Livello e selettore dell'ingresso, rotary DSP preset

INGRESSI E USCITE

Ingressi:	1 ingresso audio bilanciato (con selezione Line/Mic), 1 ingresso RDNet
Uscite:	1x XLR Link OUT, 1 uscita RDNet
Alimentazione:	powerCON IN/LINK

SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO / INSTALLAZIONE)

Assorbimento a 1/8 della potenza in condizioni medie di utilizzo (*):	1,3 A (230 V) - 2,1 A (115 V)
Assorbimento a 1/3 della potenza in condizioni massime di utilizzo (**):	2,6 A (230 V) - 4,4 A (115 V)
Assorbimento con speaker acceso in assenza di segnale (idle):	19 W
Corrente di inrush:	46 A
Numero di speaker rilanciabili:	6 (1+5) (230 V) / 3 (1+2) (115 V)

* NOTA PER L'INSTALLATORE: Valori riferiti a 1/8 della potenza, in condizioni medie di funzionamento (programma musicale con clipping raro o assente). Si consiglia per qualsiasi tipo di configurazione di considerarti i valori minimi di dimensionamento.
** NOTA PER L'INSTALLATORE: Valori riferiti a 1/3 della potenza, in condizioni pesanti di funzionamento (programma musicale con frequente clipping e intervento del limiter). E' consigliabile il dimensionamento secondo questi valori in caso di installazioni e tour professionali.

OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0

DIMENSIONI

Materiale:	Polipropilene PP rinforzato
Griglia:	Lavorazione CNC
Predisposizione per fly-bar:	Sì
Maniglie:	2 (laterale, superiore)
Montaggio su palo:	Sì, 36 mm
Larghezza:	350 mm (OPERA UNICA 12) / 420 mm (OPERA UNICA 15)
Altezza:	642 mm (OPERA UNICA 12) / 722 mm (OPERA UNICA 15)
Profondità:	349 mm (OPERA UNICA 12) / 419 mm (OPERA UNICA 15)
Peso:	15 kg (OPERA UNICA 12) / 18,2 kg (OPERA UNICA 15)

Caratteristiche, specifiche e aspetto dei prodotti sono soggetti a possibili cambiamenti senza previa comunicazione. dBTechnologies si riserva il diritto di apportare cambiamenti o miglioramenti nel design o nelle lavorazioni senza assumersi l'obbligo di cambiare o migliorare anche i prodotti precedentemente realizzati.

AEB

A.E.B. Industriale Srl

Via Brodolini, 8

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0

TABLE OF CONTENTSTABLE OF CONTENTS

1. GENERAL INFORMATION......21

WELCOME! 21

PRODUCT OVERVIEW 21

USER REFERENCE....21

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALY)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

OPERA UNICA 12 - OPERA UNICA 15 Cod. 420120269 REV. 1.0

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Tel [phone]

www.dbtechnologies.com

[e-mail]

OPERA UNICA 12 - OPERA UNICA 15 Art.-Nr. 420120269 REV. 1.0

INDEXINDEX

1. GÉNÉRALITÉS.... 53

BIENVENUE ! 53

INTRODUCTION 53

RÉFÉRENCES POUR L'UTILISATEUR.... 53

CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES 54

DIMENSIONS 54

COUVERTURE ACOUSTIQUE 54

CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE.... 55

SECTION D'ENTRÉE, SORTIE, RDNET ET CONTRÔLE 56

SECTION D'ALIMENTATION 57

2. PREMIER ALLUMAGE.... 58

CONTENU DE L'EMBALLAGE.... 58

UTILISATION.... 58

CONNEXION DES ENTRÉES.... 58

CONNEXION DE L'ALIMENTATION.... 59

CONNEXION DES SORTIES ENTRE PLUSIEURS ENCEINTES (relance du signal audio).... 59

CONNEXION DE L'ALIMENTATION ENTRE PLUSIEURS ENCEINTES.... 59

3. CONNEXION RDNET ET COMMANDE À DISTANCE.... 60

4. EXEMPLES D'UTILISATION 61

INSTALLATION SUR PIED 61

INSTALLATION SUR SUBWOOFER 61

INSTALLATION SUR SUBWOOFER AVEC POTEAU 61

UTILISATION WEDGE (MONITORING) 62

INSTALLATION MURALE AVEC ÉTRIERS.... 62

INSTALLATION SUR STAND TREILLIS AMÉRICAIN AVEC ÉTRIERS ET CROCHETS ALISCAFF... 62

INSTALLATION AVEC CHEVILLES À ŒILLET 62

5. ACCESSOIRES.... 63

6. DÉPANNAGE 64

7. SPÉCIFICATIONS TECHNIQUES 65

GÉNÉRAL 65

Località Crespellano

40053 VALSAMOGGIA

BOLOGNE (ITALIE)

Tél. [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

OPERA UNICA 12 - OPERA UNICA 15 Code 420120269 RÉV. 1.0

ÍNDICEÍNDICE

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

OPERA UNICA 12 - OPERA UNICA 15 Cód. 420120269 REV. 1.0
