MANUALE UTENTE VIO L212 DB Technologies

Le avvertenze nel presente manuale devono essere osservate congiuntamente al "MANUALE D'USO - Sezione2".

User manual

1. INFORMAZIONI GENERALI 5

BENVENUTI! 5

PANORAMICA INTRODUTTIVA 5

CARATTERISTICHE MECCANICHE ED ACUSTICHE 6

CARATTERISTICHE ACUSTICHE 6

MECCANICA E DOTAZIONI PRINCIPALI.... 7

2. CONTROLLI LOCALI E CONNESSIONI.... 10

3. PREDIZIONE ACUSTICA E VERIFICA MECCANICA: DBTECHNOLOGIES COMPOSER .... 14

4. AURORA NET 16

5. PARAMETRI DSP PRESET 17

6. ACCESSORI, INSTALLAZIONE, CONFIGURAZIONE 18

FLY-BAR DRK-212 18

ADATTATORI FRA MODELLI 18

CARRELLI 18

PREDIZIONE ACUSTICA / VALIDAZIONE MECCANICA 19

PREPARAZIONE DEL FLY-BAR E DEI MODULI 19

MONTAGGIO DEL LINE-ARRAY E CABLAGGIO 20

ESEMPI DI CONFIGURAZIONI MISTE 23

ESEMPI DI CONFIGURAZIONI STACKED 24

7. RISOLUZIONE DEI PROBLEMI 25

8. AGGIORNAMENTO DEL FIRMWARE 26

9. SPECIFICHE TECNICHE 27

GENERALE 27

DATI ACUSTICI.... 27

AMPLIFICATORE 27

PROCESSORE 28

INTERFACCIA UTENTE 28

INGRESSI ED USCITE 28

COMPATIBILITA' SOFTWARE 28

SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO).... 29

1. INFORMAZIONI GENERALI

BENVENUTI!

Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questo line-array attivo, potente ed adatto ai live più impegnativi è frutto di una lunga esperienza nel campo della diffusione sonora. Impiega soluzioni innovative ed ottimizzate in campo acustico ed elettronico, oltre che nella ricerca dei materiali.

PANORAMICA INTRODUTTIVA

Il modulo line-array attivo a 3 vie VIO-L212 segna una nuova tappa nel campo della ricerca ed ottimizzazione per le applicazioni professionali live indoor e outdoor di grandi dimensioni. Le caratteristiche più salienti sono:

• ottimizzazione tra prestazioni acustiche full-range e dimensioni
• sistema di appendimento a 3 punti per un montaggio/smontaggio efficiente
• linea di accessori professionali dedicati per la movimentazione ed il montaggio
• sezione di amplificazione composta da 2 DIGIPRO G4 da 1600 W RMS ciascuno, controllati da DSP a 32 bit (filtraggio FIR dedicato)
• tecnologia Floating ADC, sviluppata per un perfetto isolamento da interferenze, rumori o ronzii, dell'ingresso audio
• controllo da DSP e filtraggio in tempo reale con filtri FIR
• rilanci di alimentazione, audio e di rete per un cablaggio ottimizzato
• controllo RDNet on board, predisposizione per protocollo AoIP Audinate DanteTM
• software predittivi e di gestione remota (DBTECHNOLOGIES COMPOSER, EASE, EASE FOCUS 3, AURORA NET)

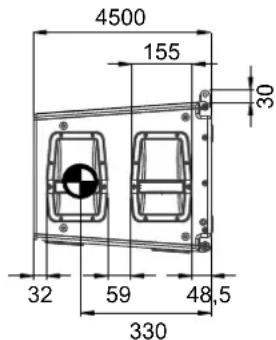

1100 380

4500 155 30 32 59 48,5 330

CARATTERISTICHE MECCANICHE ED ACUSTICHE

CARATTERISTICHE ACUSTICHE

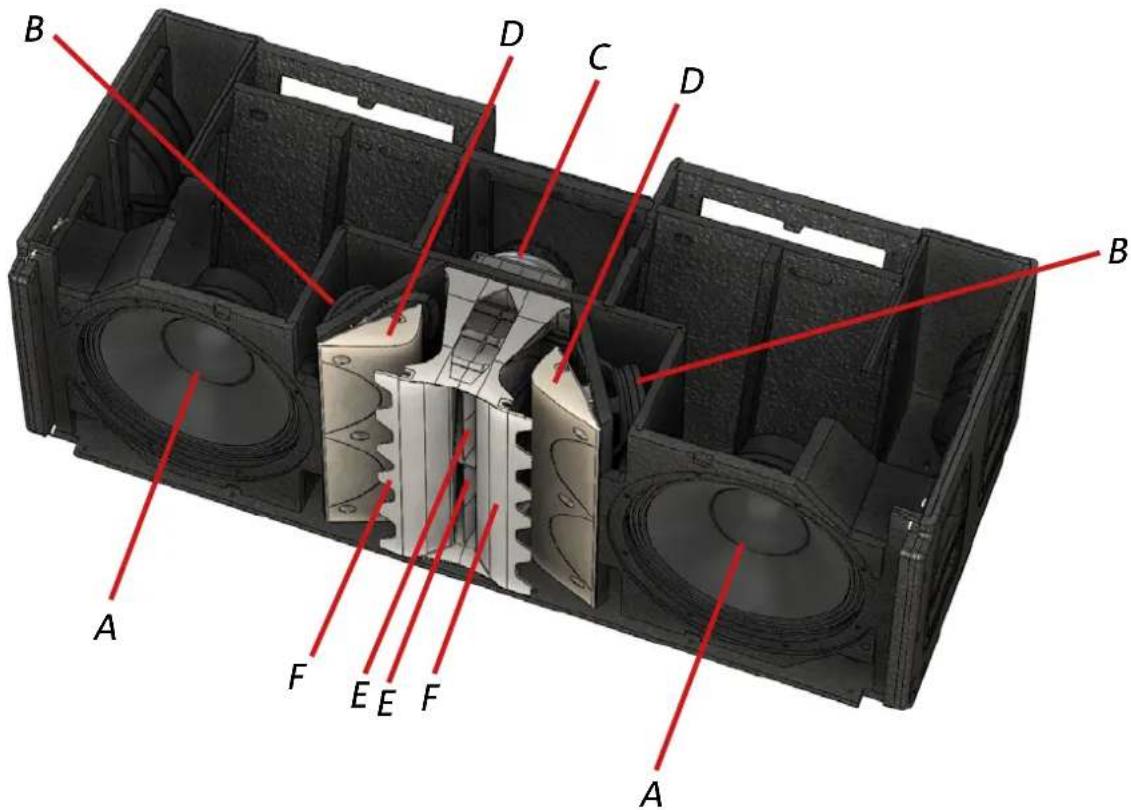

B D C D B A F E E F A

A - [LF] 2 Woofer in Neodimio di diametro 12", voice coil da 3"(configurazione reflex).
B - [MF] 4 Mid-Range in Neodimio di diametro 6.5", voice coil da 2".
C - [HF] 2 Compression Driver in Neodimio, bocca da 1.4", bobina in Titanio da 3" (caricamento a tromba).
D - Phase plug con camera ottimizzata
E - Guide d'onda
F - Profili con andamento logaritmico della tromba

L'ottimizzazione acustica di VIO-L212 armonizza le prestazioni (SPL, risposta in fase e in frequenza, focus sonoro) con le dimensioni e i vincoli meccanici di progetto.

In particolare:

• i phase plug [D] con camera ottimizzata aumentano la coerenza delle medie frequenze
• il posizionamento e la distanza dei trasduttori Mid-Range concorre a un focus sonoro e ad un ascolto fuori asse nettamente definiti
• i profili con andamento logaritmico [F] della tromba, evitano tra l'altro, la creazione di riflessioni costanti (modi) ed aumentando la coerenza del comparto medie-alte
  • le guide d'onda [F] controllano la direttività verticale delle alte frequenze

VIO-L212

Cod. 420120270 REV. 1.1

MECCANICA E DOTAZIONI PRINCIPALI

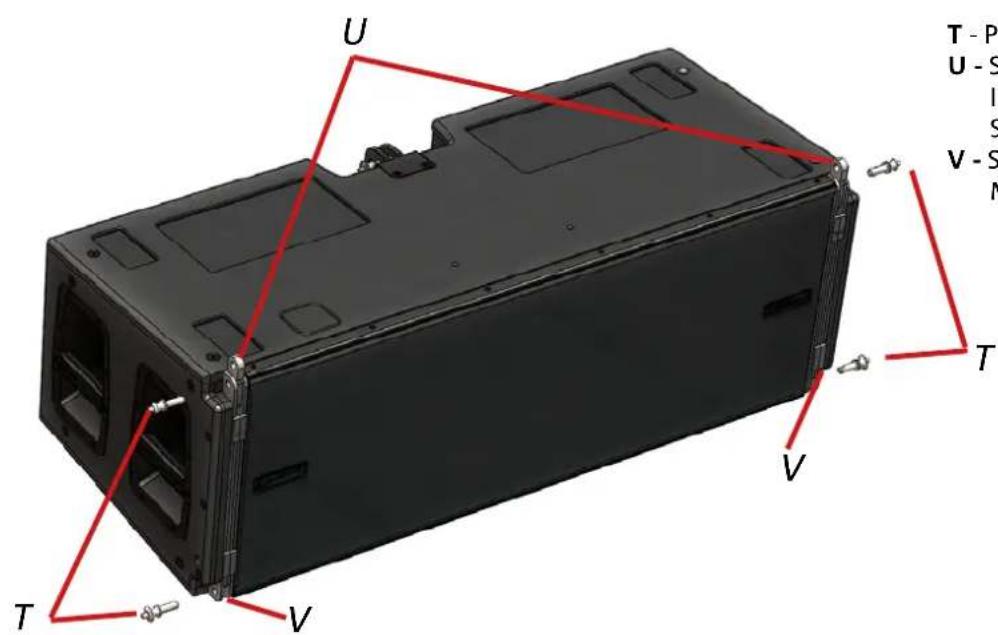

Il sistema di fissaggio a 3 punti impiega, tramite l'utilizzo di pin:

• le staffe superiori U, sul lato frontale
• le sedi inferiori V, sul lato frontale
- la staffa W, con giunto X, sul lato posteriore.

Nelle immagini successive, per semplicità, non saranno più raffigurati i rain cover [Z].

VIO-L212 Cod. 420120270 REV..1.1

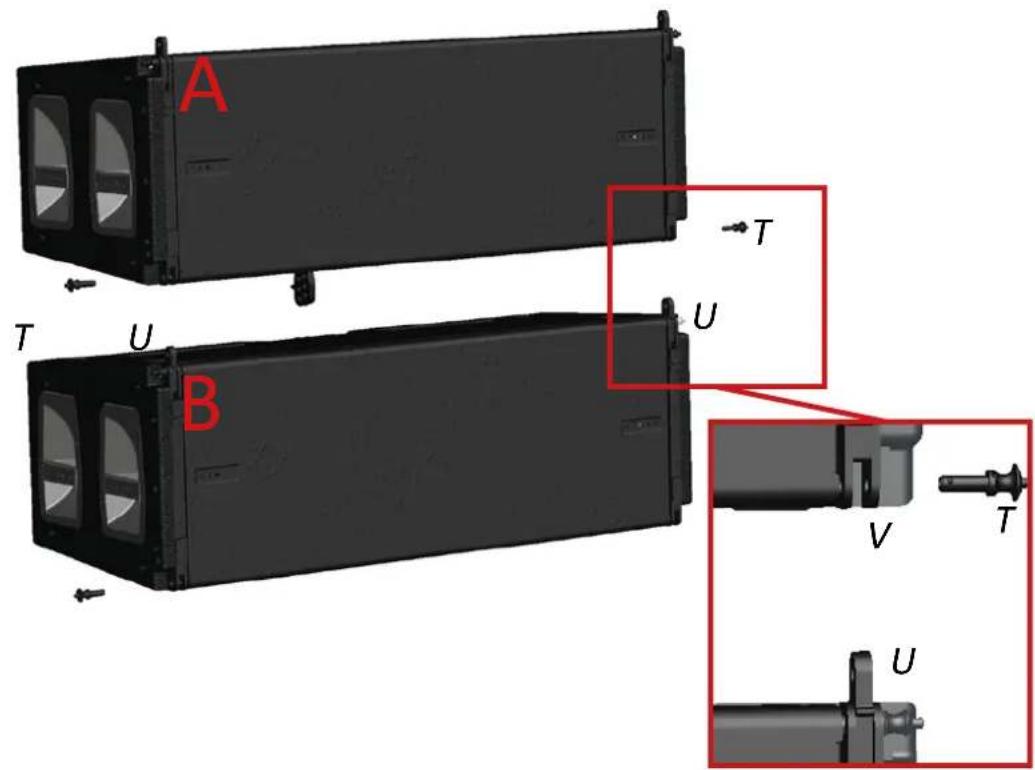

Per il fissaggio di due moduli:

LATO ANTERIORE

1) Sul modulo B estrarre verso l'altole staffe U e fissarle con i relativi pin.
2) Estrarre i pin T dal modulo A
3) Avvicinare i 2 moduli inserendo le staffe U nelle sedi V.
4) Inserire completamente i pin T. In questo modo i moduli A e B sul lato frontale risultano bloccati.

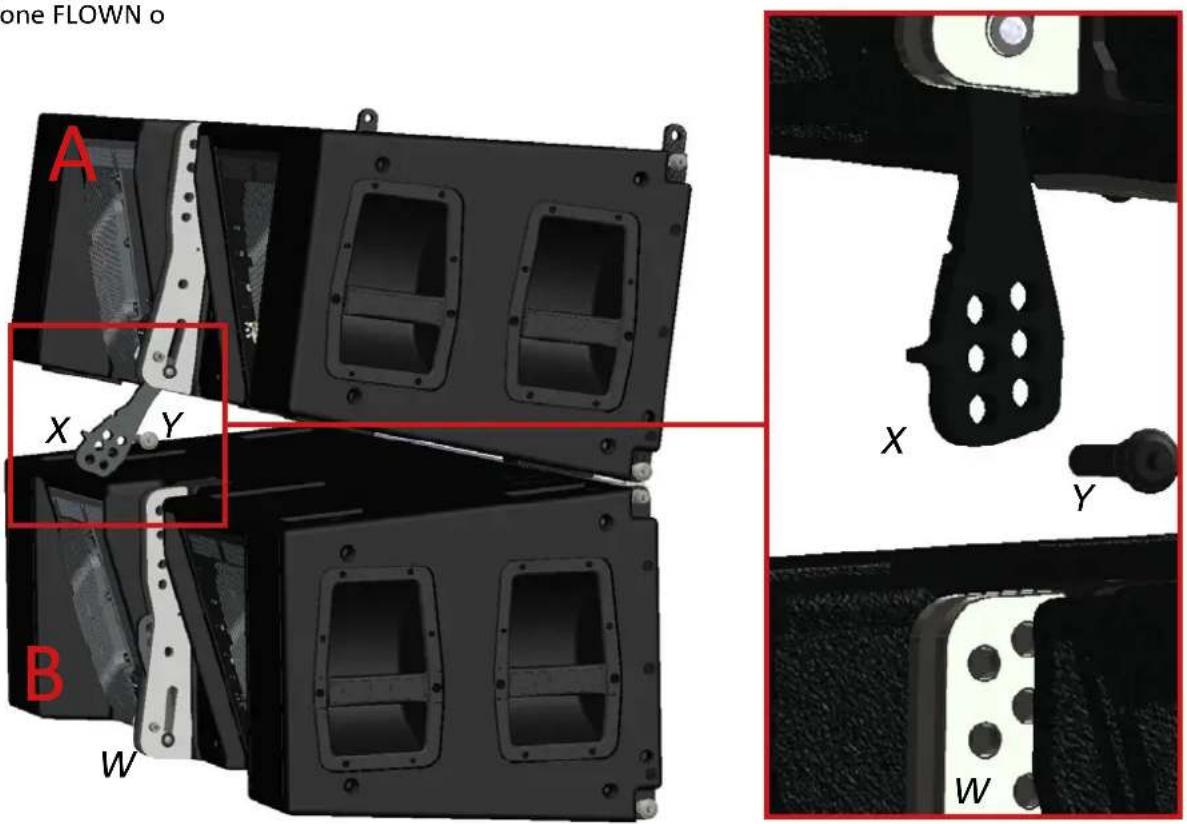

LATO POSTERIORE

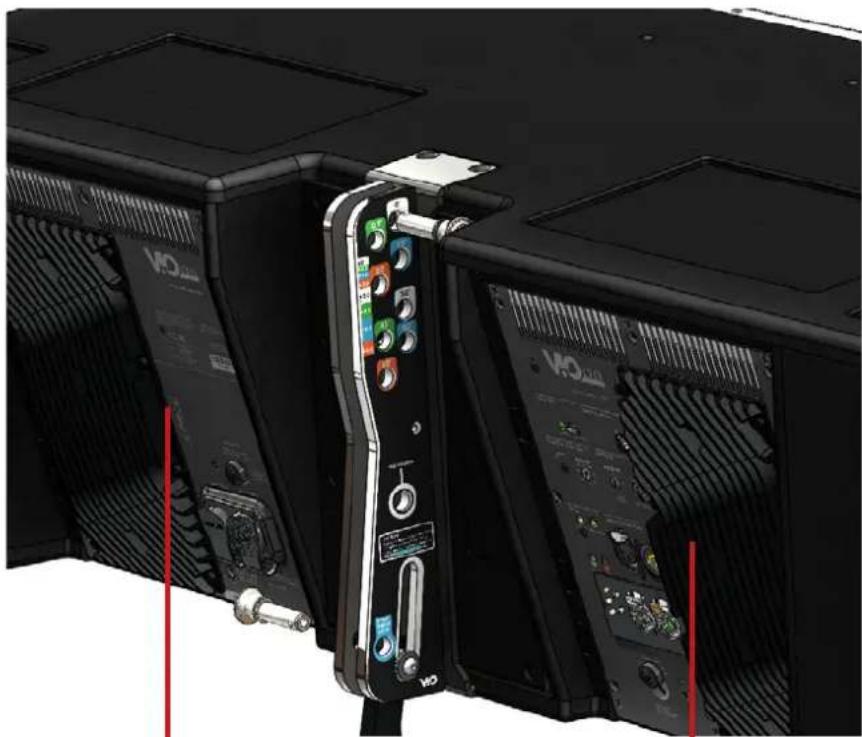

5) Sul modulo A sbloccare il giunto X. Inserire quindi il pin Y nel foro relativo all'inclinazione desiderata.

I dettagli relativi a questa operazione sono illustrati nella pagina successiva. Sono differenti a seconda dell'installazione FLOWN o STACK.

A T U B T U V T U

E' necessario un solo pin (PIN 1) per fissare l'angolo sul retro. I fori di inserimento della staffa W, con colori differenziati, permettono le angolazioni: [0°, 0.5°, 1°, 2°, 3°, 4.5°, 6°, 8°]. L'asola della staffa consente di inserire i pin senza dover sollevare il retro di VIO-L212.

INSTALLAZIONE STACKED

Sono necessari 2 pin (PIN1, PIN2) per fissare l'angolo sul retro. Una volta inserito PIN1, come da procedura FLOWN, si alza il retro di VIO-L212 finchè l'asola lo permette e si fissa la posizione con il PIN2.

VIO-L212 Cod. 420120270 REV..1.1

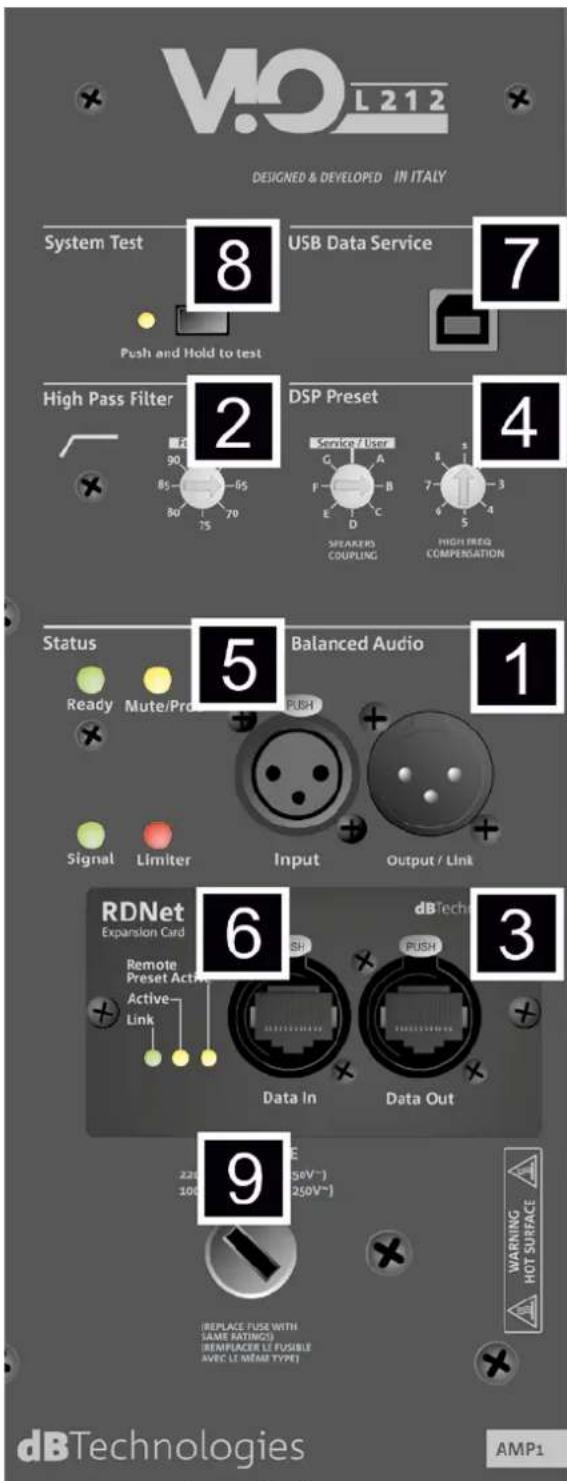

2. CONTROLLI LOCALI E CONNESSIONI

I 2 amplificatori DIGIPRO G4 sono in grado di erogare fino a 3200 W RMS. Lo schema a blocchi dell'elettronica di VIO-L212 è raffigurato nella pagina seguente.

Le due sezioni principali, presenti sul retro del modulo, e protette dagli apposti rain cover (che non mostriamo qui) sono:

• CONNESSIONI E CONTROLLO
• ALIMENTAZIONE

La sezione CONNESSIONI E CONTROLLO, utilizza un DSP che controlla, tra l'altro, il filtraggio FIR del segnale d'uscita.

La sezione di ALIMENTAZIONE impiega un PFC che ne migliora l'efficienza e protegge la sezione di amplificazione da oscillazioni indesiderate delle grandezze elettriche in ingresso.

FILTRAGGIO FIR

L'equalizzazione del suono è controllata da un DSP a 32 bit. I filtri FIR implementati minimizzano la distorsione di fase del segnale equalizzato. Per i dettagli dell'equalizzazione vedi il paragrafo: "PARAMETRI DSP PRESET".

La correzione del fattore di potenza (PFC) riduce lo sfasamento tra corrente e tensione erogata all'amplificatore. Entro un certo range, quindi, l'alimentazione in ingresso risulta ideale, nonostante piccole variazioni della fornitura elettrica a monte dell'impianto. Per dettagli ulteriori sulle raccomandazioni di alimentazione, vedi il paragrafo: "MONTAGGIO DEL LINE ARRAY E CABLAGGIO".

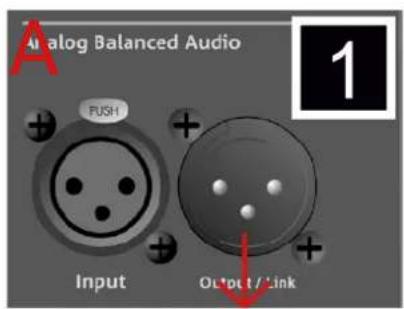

Ingresso e uscita compatibili con cavi XLR blanciati.

In particolare, "Input" è utilizzato per il collegamento con il segnale audio proveniente dal mixer o da un altro diffusore, "Output Link" per il rilancio del segnale agli altri moduli del line-array in configurazione daisy-chain.

1. HIGH PASS FILTER

Permette di applicare direttamente un filtro passa-alto (non applicato, la posizione stand-by è Fullrange). In particolare le frequenze di taglio possono essere scelte tra: (60,65,70,75,80,85,90 Hz)

1. INGRESSO E RILANCIO DELLA CONNESSIONE DI RETE RDNet Sezione compatibile con cavi di rete dotati di connettori di tipo etherCON/RJ45.

In particolare “Data in” deve essere collegato a dispositivi come RDNet Control 2 o Control 8, “Data Out” viene utilizzato per il rilancio della rete ad ulteriori moduli del line-array in configurazione daisy-chain.

1. DSP PRESET

Rotary per il setup acustico del line-array.

E' opportuno utilizzare questi controlli (o gli stessi parametri in remoto tramite connessione RDNet) per ottimizzare il comportamento acustico in funzione del numero di moduli ed al loro puntamento. Un approfondimento sull'utilizzo di "SPEAKER COUPLING" e "HIGH FREQUENCY COMPENSATION" è presente nella sezione "PARAMETRI DSP PRESET E CONTROLLO REMOTO".

1. LED DI STATO

Led relativi al funzionamento del modulo. Una tabella nella pagina seguente riepiloga e sintetizza il significato dei vari LED.

1. LED DI CONTROLLO

Led relativi al funzionamento in rete (RDNet) del modulo. In particolare, “Link” acceso segnala che la rete RDNet è attiva e ha riconosciuto il dispositivo, “Active” in modalità lampeggiante che esiste traffico dati, “Remote Preset Active” che tutti i controlli locali sul pannello amplificatore sono bypassati dal controllo remoto RDNet.

1. USB DATA SERVICE

Porta di tipo mini-USB B, da utilizzare esclusivamente per l'aggiornamento del firmware del prodotto. Vedi la sezione "AGGIORNAMENTO DEL FIRMWARE" per ulteriori informazioni.

1. SYSTEM TEST

Effettua un test con segnale sweep per verificare l'integrità del woofer. Questo test non va considerato esaustivo, ma solo un primo controllo nell'analisi di eventuali problematiche

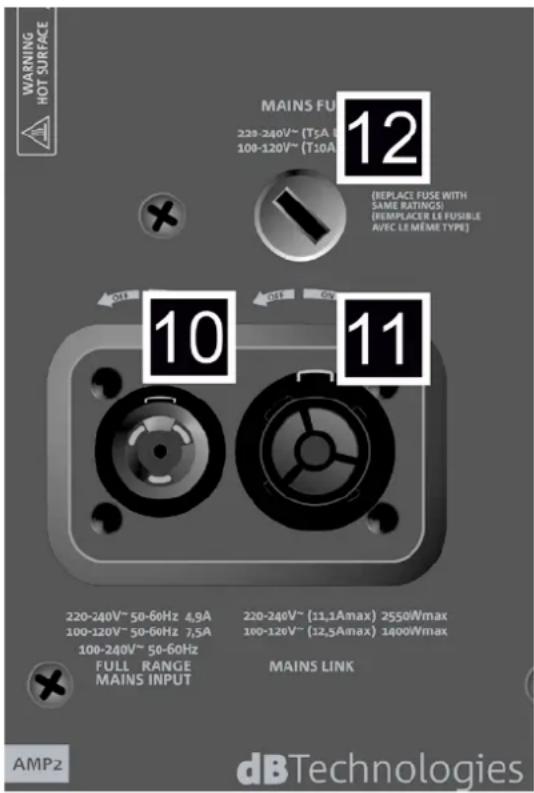

1. FUSIBILE DI RETE

Alloggio per il fusibile di rete della sezione AMP1.

10. CONNETTORE DI ALIMENTAZIONE "MAINS INPUT"

Compatible con connettore powerCON TRUE1®,

l'alimentazione è dotata di funzione autorange. Una volta definito il range opportuno con l'eventuale cambio del fusibile, riconosce automaticamente la tensione all'interno dell'intervallo [100-120V\~] oppure [220-240V\~].

11. RILANCIO DI ALIMENTAZIONE "MAINS LINK"

Compatibile con connettore tipo powerCON TRUE1® per il rilancio dell'alimentazione ad altri moduli.

Per conoscere il numero massimo di moduli che si possono connettere in un sistema rilanciato, consultare la sezione SPECIFICHE TECNICHE.

12. FUSIBILE DI RETE

Alloggio per il fusibile di rete della sezione AMP2.

WARNING HOT SURFACE MAINS FUL 228-240V~ (T5A 5 100-120V~ (T10A) 12 (REPLACE FUSE WITH SAME RATINGS) (REPLACER LE FUSIBLE AVEC LE MEMIT TYPE) 10 11 220-240V~ 50-60Hz 4,9A 100-120V~ 50-60Hz 7,5A 100-240V~ 50-60Hz FULL RANGE MAINS INPUT 220-240V~ (11,1Amax) 2550Wmax 100-120V~ (12,5Amax) 1400Wmax MAINS LINK AMP2 dBTechnologies

3. PREDIZIONE ACUSTICA E VERIFICA MECCANICA: DBTECHNOLOGIES COMPOSER

Il software dBTechnologies Composer, gratuitamente scaricabile dal sito www.dbtechnologies.com, è lo strumento per la corretta progettazione di sistemi audio consigliato per tutta la serie VIO.

Suggerisce la soluzione per gli spazi da sonorizzare, indicando l'angolazione dei moduli del line-array per ottenere la copertura desiderata ed il preset da utilizzare.

Pur essendo uno strumento predittivo, permette comunque una serie di regolazioni manuali per perfezionare la configurazione in base ad eventuali misure audio effettuate sul campo, o a specifiche esigenze.

E' infine lo strumento efficace per valutare la sicurezza dell'installazione. Grazie infatti a una simulazione del comportamento statico dei fly-bar ed una indicazione delle forze meccaniche in gioco permette di verificare quanti moduli installare prima di arrivare ad una condizione di sovraccarico.

Le sezioni principali di dBTechnologies Composer sono:

• COMPOSER - vista generale che permette l'inserimento dei dati iniziali di progetto
• LAs PREDICT - con la simulazione, configurazione e verifica di sicurezza dei line-array
• SUBs PREDICT - con la simulazione, configurazione e verifica di sicurezza dei subwoofer

In questo capitolo vengono evidenziati alcuni dettagli del software relativi al montaggio e alla sicurezza, in particolare per la configurazione FLOWN dei line-array VIOL212.

VIO-L212

Cod. 420120270 REV. 1.1

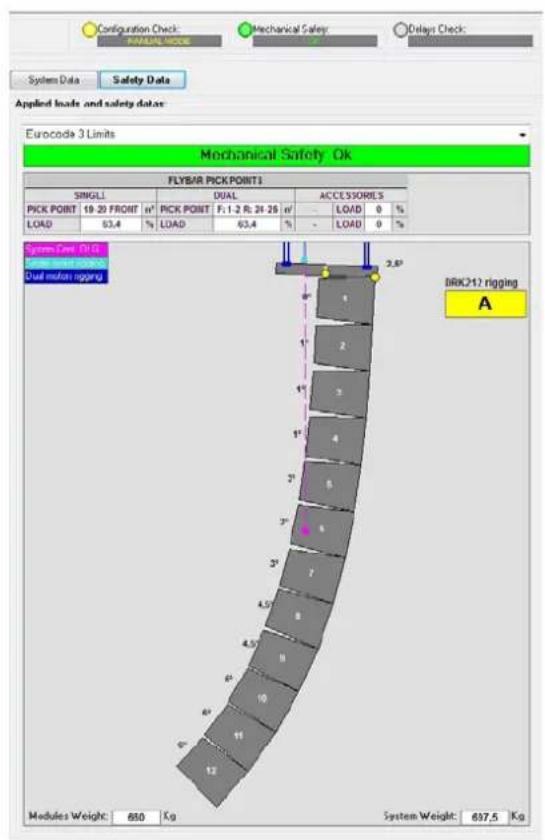

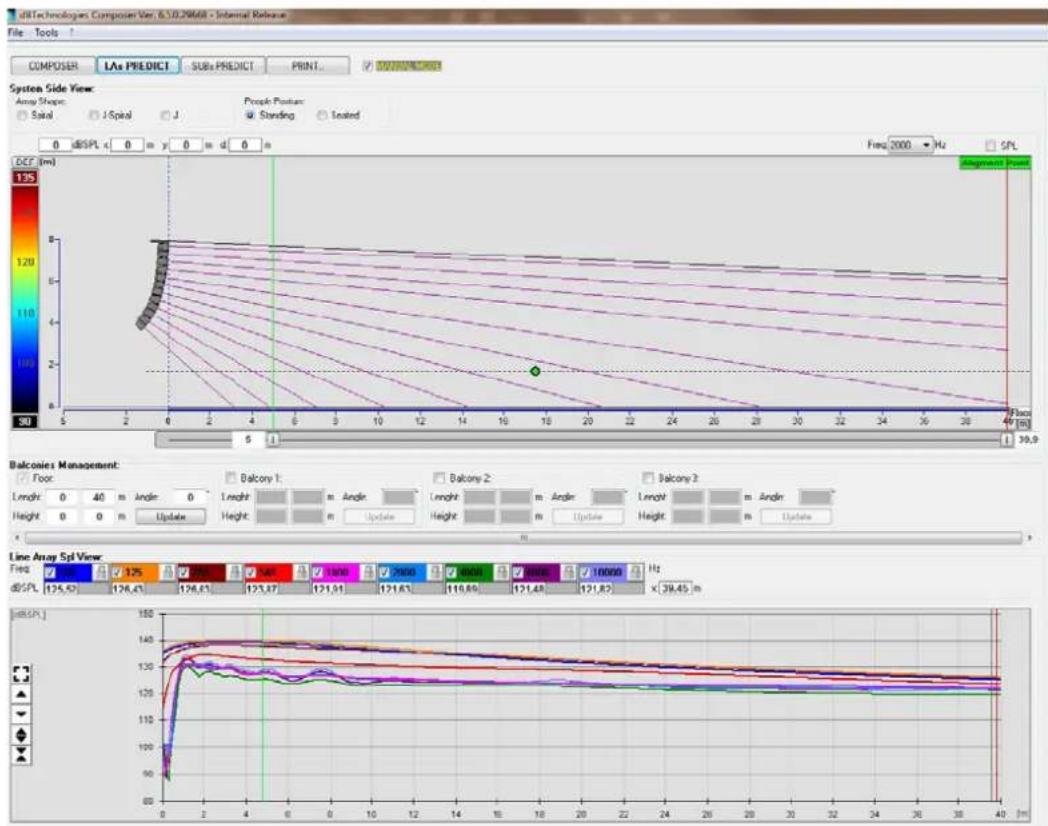

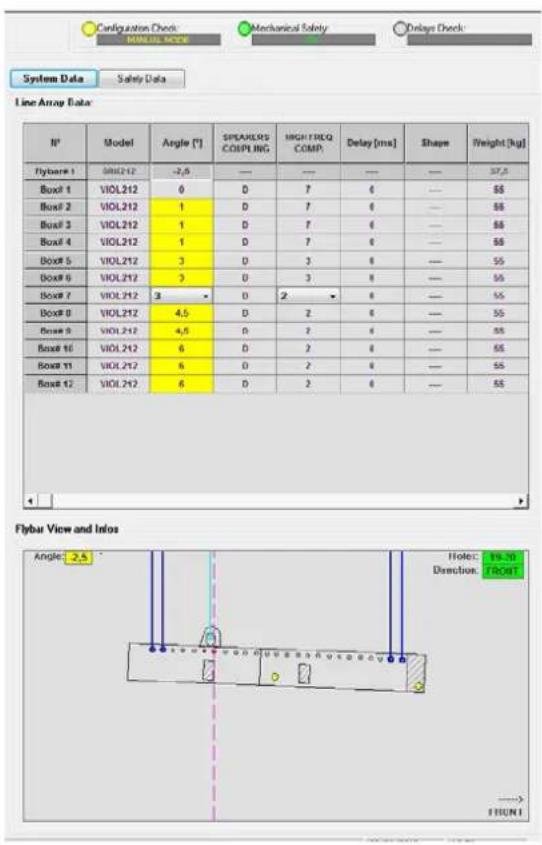

La sezione LAs PREDICT contiene tutte le informazioni per la corretta configurazione flown o stack di un sistema VIO. Per accedervi occorre completare prima l'inserimento dei dati di progetto, presenti nella sezione Composer.

Nella sottopagina System Data, vengono suggeriti: l'angolazione dei vari moduli, vari parametri relativi alla sezione "DSP preset" e l'angolazione del fly-bar DRK-212. Quest'ultima angolazione può essere rilevata sul campo tramite l'utilizzo di un inclinometro laser non incluso, il cui montaggio è illustrato nel manuale di DRK-212.

Configuration Check: MANUL MODE Mechanical Safety Delay Check: System Data Safety Data Line Array Data N° Model Angle (°) SPEAKERS COMPLYING HIGH FREQ COMP Delay [ms] Shape Weight [kg] Flybar 1 VIOL212 -2,5 — — — — — 37,5 Box# 1 VIOL212 0 D 7 6 — 55 Box# 2 VIOL212 1 D 7 6 — 55 Box# 3 VIOL212 1 D 7 6 — 55 Box# 4 VIOL212 1 D 7 6 — 55 Box# 5 VIOL212 3 D 3 6 — 55 Box# 6 VIOL212 3 D 3 6 — 55 Box# 7 VIOL212 3 D 2 6 — 55 Box# 8 VIOL212 4,5 D 2 6 — 55 Box# 9 VIOL212 4,5 D 2 6 — 55 Box# 10 VIOL212 6 D 2 6 — 55 Box# 11 VIOL212 6 D 2 6 — 55 Box# 12 VIOL212 6 D2 6 — 55

Configuration Check: MAYAL MODE Mechanical Safety Delay Check: System Data Safety Data Applied loads and safety data: Eurocode 3 Limits Mechanical Safety Ok FLYBAR PICK POINTS SINGLELL DUAL ACCESSORIES PICK POINT 19-20 FRONT n° PICK POINT F: 1.2 R: 24.26 n° -- LOAD 0 % LOAD 63.4 % LOAD 63.4 % -- LOAD 0 % System Data DLE dual-motor rigging DRK>1? rigging A Modules Weight: 680 Kg System Weight: 637.5 Kg

VIO-L212 Cod. 420120270 REV..1.1

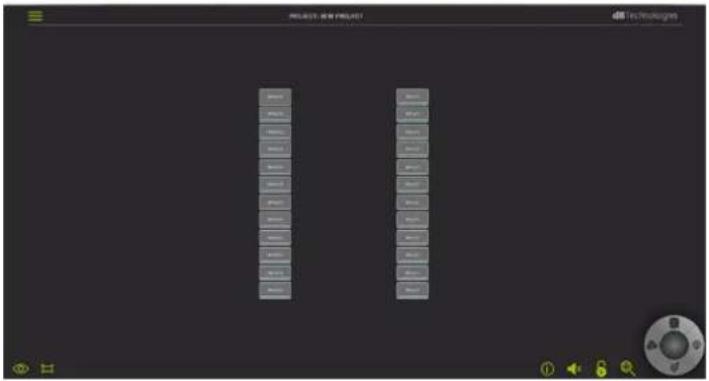

4. AURORA NET

AURORA NET, è un software di controllo remoto con queste caratteristiche:

• multipiattaforma (Windows /MAC OS X)
• permette un controllo molto accurato dei parametri e della loro cronologia durante un evento
• permette una gestione flessibile anche in casi di grandi installazioni fisse / live (con un controllo avanzato dei gruppi)
  • consente di richiamare diversi preset
• è ottimizzato per usabilità e velocità di visualizzazione dei dati

Per ulteriori informazioni si rimanda al manuale completo del software.

L'utilizzo di un line-array comporta una serie di vantaggi in diversi contesti, in particolare:

• SPL omogeneo lungo la direttrice frontale degli speaker, effetto che si apprezza in particolare su distanze medio-lunghe
• comportamento acustico direttivo, che permette di focalizzare in maniera precisa il suono sul pubblico, evitando inutili dispersioni in zone dove una copertura acustica non è richiesta.

L'ottimizzazione attuabile del line-array tiene conto del comportamento del sistema rispetto alla frequenza:

• all'aumentare della distanza dal line-array aumenta l'attenuazione dell'aria. Questo ha effetto in particolare sulle alte frequenze.
• all'aumentare dell'angolazione tra elementi del line-array diminuisce l'accoppiamento in fase delle medie frequenze.
• all'aumentare del numero di moduli del line-array le basse frequenze si sommeranno in maniera acusticamente coerente.

La configurazione acustica in line-array dei moduli VIO L212 può essere ottimizzata, grazie alle funzioni di controllo gestite dal DSP. L'interfaccia locale per l'utilizzo è semplice e immediata: impiega due rotary della sezione "DSP Preset":

DSP Preset Service / User G A F B E C D SPEAKERS COUPLING 1 2 8 7 6 5 4 3 HIGH FREQ COMPENSATION

• Il calcolo dei parametri è effettuato con dBTechnologies Composer. E' possibile selezionare in modo locale tali parametri sul pannello di VIO-L212, ed utilizzare inoltre il controllo remoto tramite AURORA NET.
• Posizionare il rotary “SPEAKER COUPLING” in base al numero di moduli impiegati nel line array. Questo rotary agisce sulle basse frequenze e va impostato nella posizione:

- Tutti questi parametri possono essere regolati attraverso il controllo remoto, una volta effettuate correttamente le connessioni RDNet, attraverso l'utilizzo del software gratuito AURORA NET. Quando il controllo è remoto, i controlli locali presenti sui pannelli dei moduli VIO-L212 sono by-passati.

Per ulteriori informazioni si rimanda al manuale completo del software.

VIO-L212 Cod. 420120270 REV..1.1

6. ACCESSORI, INSTALLAZIONE, CONFIGURAZIONE

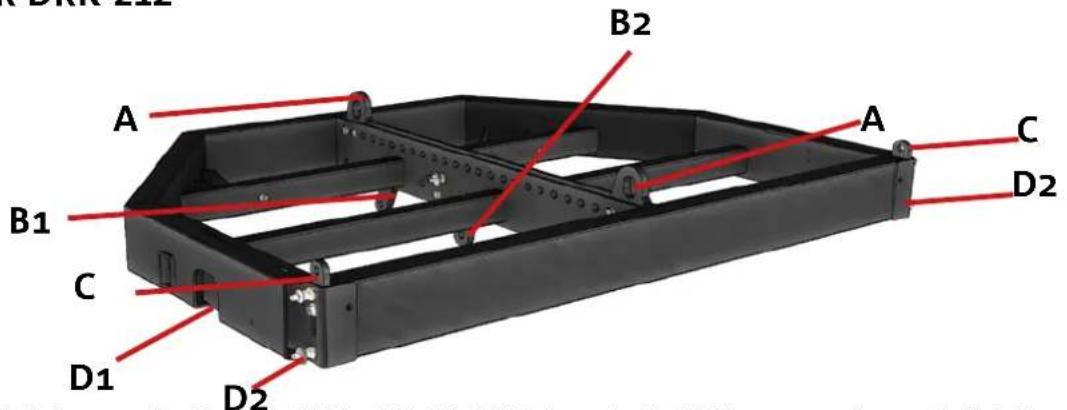

FLY-BAR DRK-212

DRK-212 è il fly-bar per l'utilizzo FLOWN e STACK di VIO-L212. In FLOWN consente la possibilità di un doppio utilizzo, con line-array angolato verso il basso oppure verso l'alto. Vedere le istruzioni specifiche dell'accessorio per i dettagli di montaggio.

• A - Ganci di sollevamento motore
• B - Giunto posteriore (in dipendenza dalla configurazione) FLOWN
• C - Staffe a scomparsa frontali per utilizzo STACK
• D - Fissaggi anteriori FLOWN (in dipendenza dalla configurazione)

ADATTATORI FRA MODELLI

NOME MODELLO ADATTATO
TF-VIO2	VIOL210

CARRELLI

NOME UTILIZZO TOP
DT-VIOL212	1-4 VIOL212	√
DO-VIOL212	1 VIOL212	✕
DT-DRK212 2	DRK212 (+ 2 TF-VIO2)	✕

VIO-L212

Cod. 420120270 REV. 1.1

PREDIZIONE ACUSTICA / VALIDAZIONE MECCANICA

• Utilizzare DBTECHNOLOGIES COMPOSER per impostare i parametri di progetto.
• Verificare che la validazione MECHANICAL SAFETY del software confermi la sicurezza della configurazione scelta
• Verificare che i parametri locali dei vari moduli siano impostati correttamente sui singoli pannelli amplificatori. In particolare verificare secondo progetto le impostazioni Speaker Coupling e High Frequency Compensation. In alternativa è possibile modificare in tempo reale tutti i parametri da remoto se si effettua una connessione del line-array tramite rete RDNet (DBTECHNOLOGIES NETWORK). In questo caso comunque è buona norma che le impostazioni iniziali di progetto siano replicate fisicamente sui moduli VIO-L210 prima dell'installazione. Per altre informazioni vedi la sezione PARAMETRI DSP PRESET E CONTROLLO REMOTO.

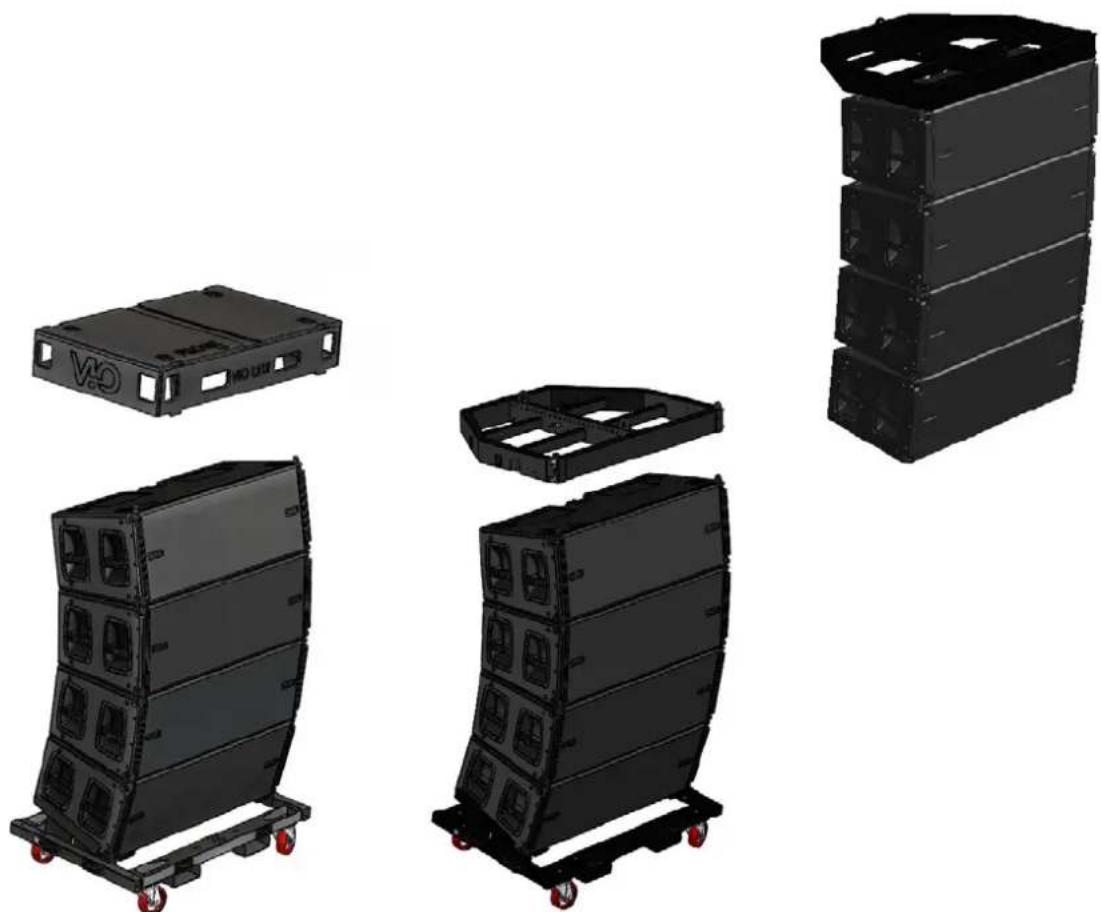

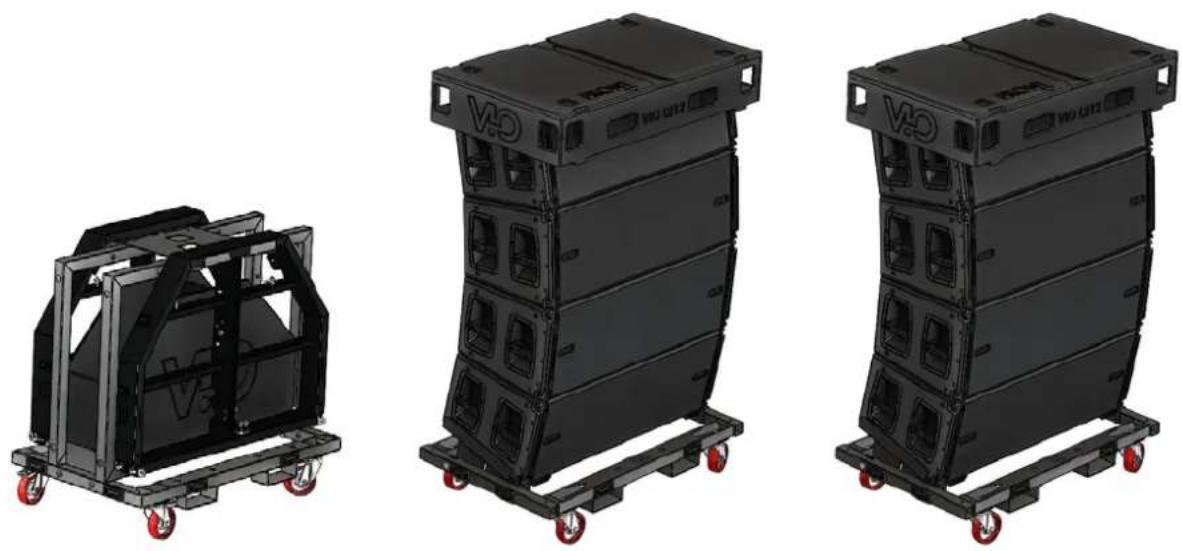

PREPARAZIONE DEL FLY-BAR E DEI MODULI

- Predisporre i fly bar DRK212 ed i moduli line-array VIO-L212. In questo esempio sono raffigurati i carrelli DT-DRK212 e i carrelli DT-VIOL212 con i top DTT-VIOL212. La configurazione di esempio, puramente illustrativa, è quella di un line-array a 8 moduli.

LE INDICAZIONI DI CABLAGGIO NELLE FIGURE SEGUENTI SONO PURAMENTE INDICATIVE.

• Rimuovere la cinghia di sicurezza ed il top. Sul retro dei moduli inserire i pin per fissare gli angoli calcolati dal software.
• Tramite i motori, sollevare dal carrello DT-DRK212 1 fly bar e fissarlo in configurazione flown sul top VIO-L212 superiore.
• Sul fly-bar, aver cura di far passare per la successiva connessione i cablaggi principali necessari.
• Effettuare i primi cablaggi tra i singoli moduli, in particolare quelli rilanciabili.
• Sollevare la parte superiore del line array

VIO-L212

Cod. 420120270 REV. 1.1

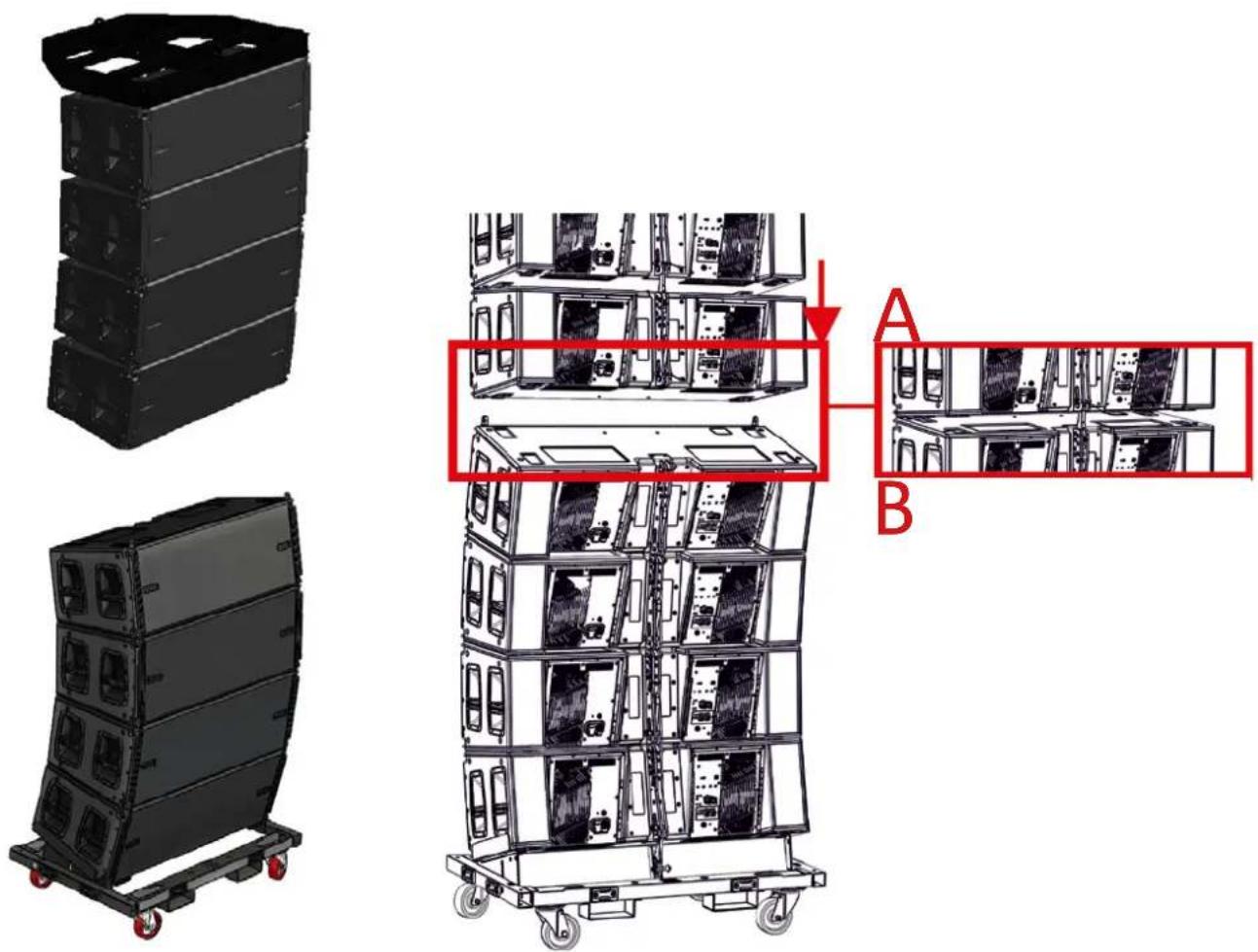

• Portare il carrello con gli ulteriori 4 moduli sotto a quelli issati. Rimuovere cinghia e top dal secondo carrello.
• Operare agganciando un modulo alla volta, facendo salire/scendere leggermente le funi con i motori, prima con montaggio frontale, poi posteriore, come illustrato nella sezione MECCANICA E DOTAZIONI PRINCIPALI.
• Operare i cablaggi tra modulo e modulo, mano a mano che si procede col montaggio.
• Terminare la composizione ed il cablaggio del line-array.

ATTENZIONE!

Il prodotto e gli accessori devono essere utilizzati solo da personale esperto! Assicurarsi che l'installazione sia posizionata in modo stabile e sicuro per scongiurare ogni condizione di pericolo per persone, animali e/o cose. L'utilizzatore è tenuto a seguire le regolamentazioni e le leggi cogenti in materia di sicurezza nel Paese in cui si utilizza il prodotto. Per l'utilizzo in sicurezza, verificare periodicamente la funzionalità di tutte le parti e l'integrità prima dell'utilizzo.

La progettazione, i calcoli, l'installazione, il collaudo e la manutenzione di sistemi sospesi o stack audio professionali deve essere effettuata esclusivamente da personale autorizzato. AEB Industriale non è responsabile per installazioni improprie, effettuate in assenza dei requisiti di sicurezza.

INDICAZIONI SULL'ALIMENTAZIONE ED IL COMPORTAMENTO DEL SISTEMA LINE-ARRAY

Occorre tenere presente che l'alimentazione dell'impianto, con un corretto dimensionamento della sorgente e dei cablaggi, influisce sulla corretta operatività dei moduli e del sistema.

1. La corrente fornita al modulo line-array ha un comportamento dinamico, (es. prima accensione, stato di idle, funzionamento a pieno regime).
2. Esistono delle cadute di tensione legate a lunghezza e sezione del cavo. Di norma tali cadute sono direttamente proporzionali alla lunghezza ed inversamente alla sezione dei cavi.
3. Si consiglia di:

- Dimensionare i cavi per caduta di tensione massima del 5%. Utilizzare per tutti i tratti possibili una sezione dei cavi di alimentazione con diametro superiore ai 4 mm ^2 .

- In caso di sistemi che utilizzino subwoofer è consigliabile, se consentita dalle normative di sicurezza del proprio Paese, una distribuzione dedicata fase-fase a 208Vac.

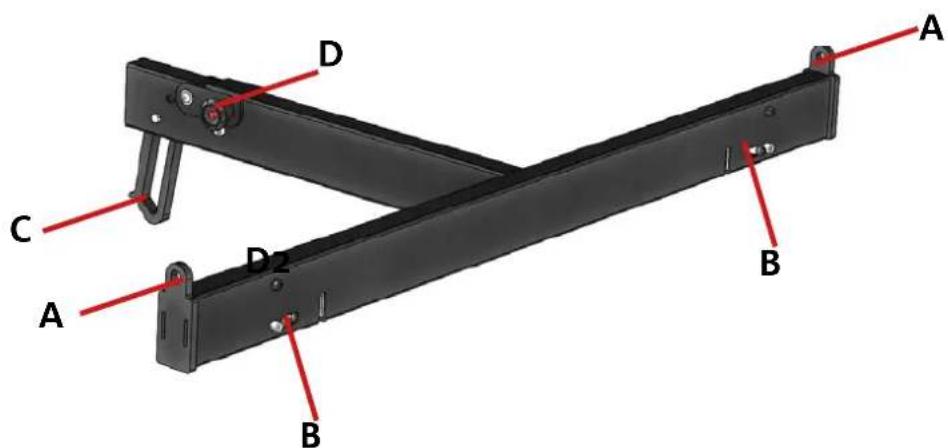

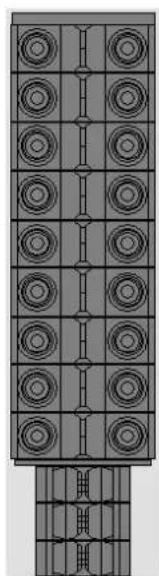

ESEMPI DI CONFIGURAZIONI MISTE

A D C D2 A B B

- Tramite l'adattatore TF-VIO2, è possibile utilizzare un line-array VIO-L210 in funzione down-fill sotto ad uno composto da VIO-L212. La proporzione consigliata fra i 2 modelli è di 3:1 come illustrato, a puro titolo di esempio, qui sotto.

• A - Staffe frontali per VIO-L212
• B - Sistemi di fissaggio anteriori per VIO-L210
• C - Giunto posteriore per VIO-L210
• D - Staffa di aggancio posteriore per VIO-L212

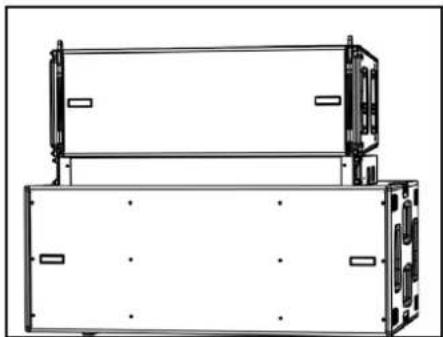

ESEMPI DI CONFIGURAZIONI STACKED

Le principali configurazioni stack sono:

• su subwoofer (tramite DRK-212)
- diretta su carrello DT-VIOL212 con l'utilizzo obbligatorio dell'accessorio EFK-1.

Per i dettagli di montaggio e le configurazione ammesse riferirsi ai manuali dei singoli accessori.

VIO-L212

Cod. 420120270 REV. 1.1

7. RISOLUZIONE DEI PROBLEMI

Il modulo non si accende:

1. Verificare la corretta presenza dell'alimentazione a monte dell'impianto.
2. Verificare che l'alimentazione o il collegamento di rilancio di alimentazione sia correttamente inserito.
3. Verificare che la sezione e la lunghezza dei cablaggi permettano, comprese le cadute di tensione, un funzionamento all'interno del range consentito.
4. Verificare eventuali warning segnalati da AURORA NET (in collegamento RDNet)

Il modulo si accende ma non emette nessun suono:

1. Verificare che i collegamenti in ingresso del segnale audio o i rilanci del segnale audio siano correttamente effettuati.
2. Verificare che la sorgente audio (mixer) sia collegata correttamente ed attiva.
3. Verificare da controllo remoto tramite AURORA NET (in collegamento RDNet) che non siano inseriti MUTE. Verificare inoltre eventuali warning segnalati.

Il modulo emette un suono non pienamente soddisfacente.

1. Riverificare il progetto e le specifiche di installazione e configurazione tramite DBTECHNOLOGIES COMPOSER.
2. Verificare che i parametri di DSP PRESET siano effettivamente replicati sul pannello di controllo del modulo (soprattutto in caso non si utilizzi il controllo remoto dei moduli).
3. Verificare che, in caso di connessione in rete RDNet e controllo con AURORA NET tutti i parametri, in particolare quelli di equalizzazione, siano impostati correttamente.

8. AGGIORNAMENTO DEL FIRMWARE

È molto importante mantenere aggiornato il firmware del prodotto, per garantirne una piena funzionalità. Controllare periodicamente il sito http://www.dbtechnologies.com nella sezione "DOWNLOADS".

1. Scaricare ed installare USB BURNER MANAGER nella sezione "SOFTWARE & CONTROLLER" sul proprio computer.
2. Scaricare il file .zip dell'ultimo firmware nella sezione "DOWNLOADS" relativa al proprio prodotto.
3. Collegare il prodotto al PC tramite un cavo USB (non fornito) con il connettore del tipo corretto (vedere questo dettaglio nel capitolo CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO).
4. Nella schermata dell'USB BURNER MANAGER, in alto a destra, selezionare "Apertura File".
5. Selezionare il file del firmware precedentemente scaricato.
6. Seguire le operazioni mostrate a video.
7. Cliccare "AGGIORNA".

VIO-L212

Cod. 420120270 REV. 1.1

Tipologia: Modulo line-array attivo a 3 vie
DATI ACUSTICI
Risposta in frequenza [- 10 dB]: 49.8 - 20000 Hz
Risposta in frequenza [- 6 dB]: 55 - 18600 Hz
Max SPL: 142 dB (frequency/preset dependent)
HF: 2 x 1.4” (Bobina: 3”)
Tipo di trasduttore HF: Titanio
MF: 4 x 6.5” (Bobina: 2”)
Tipo di trasduttore MF: Neodimio
LF: 2 x 12” (Voice Coil: 3”)
Tipo di trasduttore LF: Neodimio
Guida d’onda per le alte frequenze:	Sì
Direttività oizzontale:	90°
Direttività verticale:	variabile, in dipendenza da configurazione e numero di moduli

AMPLIFICATORE

Tipologia:	(2x) Digipro® G4
Classe di amplificazione:	Classe D
Potenza di amplificazione (Picco)	2x 1600 W (3200 W)
Potenza di amplificazione (RMS):	2x 3200 W (6400 W)
Alimentazione:	Fullrange con PFC, range 100-240V~ (50-60Hz)
Tecnica di raffreddamento:	Convezione + ventole con griglie di ventilazione inferiori
Temperatura di utilizzo (ambiente):	da -15° a +55° [°C]

VIO-L212 Cod. 420120270 REV..1.1

PROCESSORE

Controller interno: DSP 32 bit
Conversione AD/DA: 24 bit / 96 kHz
Funzioni avanzate del DSP: Filtri FIR a fase lineare
Riconoscimento del posizionamento: inclinometro, modulo a tecnologia NFC
Funzione interna di primo test: test di impedenza con sweep

INTERFACCIA UTENTE

Controlli: HPF rotary, DSP Preset
Led di stato Ready, Mute/Prot, Signal, Limiter
Led di interfaccia RDNet Link, Active, Remote Preset Active

INGRESSI ED USCITE

Ingressi e rilanci di alimentazione: PowerCON® True In/Link
Ingressi audio: 1x XLR IN bilanciato (isolamento: Floating ADC)
Uscite audio: 1x XLR link OUT bilanciato
Ingressi/uscite RDNet:	Data In / Data Out (connettori etherCON®)
USB (aggiornamento del firmware):	1x USB MINI tipo B

COMPATIBILITA' SOFTWARE

Software predittivo/validazione	dBTechnologies COMPOSER
Software di controllo remoto:	AURORA NET
Altri software: Ease, Ease Focus 3

VIO-L212

Cod. 420120270 REV. 1.1

SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO)

Assorbimento a 1/8 della potenza in condizioni medie di utilizzo (*):	2 A (230V~) - 3.1 A (115V~)
Assorbimento a 1/3 della potenza in condizioni massime di utilizzo (**):	4.9 A (230V~) - 7.5 A (115V~)
Assorbimento con speaker acceso in assenza di segnale (idle):	53 W
Corrente di inrush:	3.2 A
Numero di moduli massimo per linea di alimentazione (**)[mains input + mains link]:	1 + 2 (220-240V~) / 1 + 1 (100-120V~)

* NOTA PER L'INSTALLATORE: Valori riferiti a 1/8 della potenza, in condizioni medie di funzionamento (programma musicale con clipping raro o assente). Si consiglia per qualsiasi tipo di configurazione di considerarli i valori minimi di dimensionamento.
** NOTA PER L'INSTALLATORE: Valori riferiti a 1/3 della potenza, in condizioni pesanti di funzionamento (programma musicale con frequente clipping e intervento del limiter). E' consigliabile il dimensionamento secondo questi valori in caso di installazioni e tour professionali.

Materiale: cabinet in legno - finitura in polliurea nera
Griglia: interamente in metallo - lavorazione CNC
Maniglie integrate (2x lato)
Predisposizioni anteriori di montaggio:	Staffe a scomparsa, punti integrati nel cabinet con pin a sgancio rapido
Predisposizioni posteriori di montaggio:	Staffa graduata e giunto mobile con pin a sgancio rapido
Montaggio flown e stacked: Con accessorio fly -bar DRK-212
Larghezza: 1100 mm (43.31 inch.)
Altezza: 380 mm (14.96 inch.)
Profondità: 450 mm (17.72 inch.)
Peso: 54.4 kg (119.9 lbs.)

Le caratteristiche, le specifiche e l'aspetto dei prodotti sono soggetti a possibili cambiamenti senza previa comunicazione. dBTechnologies si riserva il diritto di apportare cambiamenti o miglioramenti nel design o nelle lavorazioni senza assumersi l'obbligo di cambiare o migliorare anche i prodotti precedentemente realizzati.

A.E.B. Industriale Srl

Via Brodolini, 8

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

TABLE OF CONTENTS

1. GENERAL INFORMATION......31

WELCOME! 31

LE INDICAZIONI DI CABLAGGIO NELLE FIGURE SEGUENTI SONO PURAMENTE INDICATIVE.

LE INDICAZIONI DI CABLAGGIO NELLE FIGURE SEGUENTI SONO PURAMENTE INDICATIVE.

LE INDICAZIONI DI CABLAGGIO NELLE FIGURE SEGUENTI SONO PURAMENTE INDICATIVE.

Località Crespellano

40053 VALSAMOGGIA

BOLOGNE (ITALIE)

Tél. [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

ÍNDICEÍNDICE

LE INDICAZIONI DI CABLAGGIO NELLE FIGURE SEGUENTI SONO PURAMENTE INDICATIVE.

VIO-L212

Cód. 420120270 REV. 1.1

MONTAJE DEL LINE-ARRAY Y CABLEADO
