MANUAL DE USUARIO BHype 12 DB Technologies

MANUAL DEL USUARIO - Sección 1

Las advertencias del presente manual se deben tener en cuenta conjuntamente con las del "Manual del usuario" - Sección 2".

EMI CLASSIFICATION

1. INFORMACIÓN GENERAL.... 69

¡BIENVENIDOS! 69

INTRODUCCIÓN 69

REFERENCIAS PARA EL USUARIO.... 69

CARACTERÍSTICAS MECÁNICAS Y DEL SONIDO 70

DIMENSIONES.... 70

CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL 71

SECCIÓN DE ENTRADAS, SALIDAS Y CONTROL.... 72

SECCIÓN DE ALIMENTACIÓN.... 73

2. PRIMER ENCENDIDO 74

CONEXIÓN DE LAS ENTRADAS Y TRANSMISIÓN AUDIO.... 75

CONEXIÓN DE LA ALIMENTACIÓN.... 77

3. EJEMPLOS DE USO 78

USO EN EL SUELO 78

USO CON ALTAVOCES EN STACK 78

USO EN SUBWOOFER CON SOPORTE TELESCÓPICO 78

4. ACCESORIOS 79

5. RESOLUCIÓN DE PROBLEMAS...... 80

6. ESPECIFICACIONES TÉCNICAS 81

GENERAL 81

DATOS ACÚSTICOS.... 81

AMPLIFICADOR.... 81

PROCESADOR.... 82

INTERFAZ USUARIO 82

ENTRADAS Y SALIDAS 82

ESPECIFICACIONES DE ALIMENTACIÓN (ABSORCIÓN / INSTALACIÓN)...... 82

DIMENSIONES 83

SUB 615 - SUB618 Cód. 420120251 REV. 1.0

1. INFORMACIÓN GENERAL

¡BIENVENIDOS!

¡Gracias por adquirir este producto diseñado y desarrollado en Italia por dBTechnologies! Este subwoofer activo, versátil y ergonómico, es el resultado de una larga experiencia en el ámbito de la megafonía, con el uso de soluciones optimizadas en términos de sonido y electrónica, además de una atenta elección de los materiales.

INTRODUCCIÓN

Los nuevos subwoofers de la serie SUB 600 están equipados con un woofer de 15" (SUB 615) y un woofer de 18" (SUB 618) respectivamente. El diseño preciso y la optimización acústica permiten prestaciones de alta calidad en un producto de dimensiones reducidas. La elevada ergonomía y manejabilidad de los gabinetes permiten su fácil transporte.

Las características principales de SUB 615 y SUB 618 son:

• un proyecto ergonómico, compacto y versátil, para contextos interiores y para el aire libre
• gabinete de madera para optimizar las prestaciones acústicas, con superficie externa resistente para uso interior y al aire libre
• amplificador digital fiable y silencioso
• entrada mono/estéreo
• salida mono/estéreo
• controles del DSP específicos, con pulsador de Polaridad, Output Mode, y ecualización (Subwoofer Mode)

REFERENCIAS PARA EL USUARIO

Para aprovechar al máximo el subwoofer recomendamos:

• leer la guía de consulta rápida suministrada con el producto y todas las secciones de este manual de uso, y guardarla durante toda la vida útil del producto.
• registrar el producto en la página web http://www.dbtechnologies.com en la sección "SOPORTE TÉCNICO".
• guardar prueba de compra y GARANTÍA (Manual de uso "sección 2").

SUB615 - SUB618 Cód. 420120251 REV. 1.0

CARACTERÍSTICAS MECÁNICAS Y DEL SONIDO

DIMENSIONES

Las dimensiones del SUB 615 y S618 son:

• SUB 615: 430 x 580 x 600 (mm)
• SUB 618: 500 x 625 x 690 (mm)

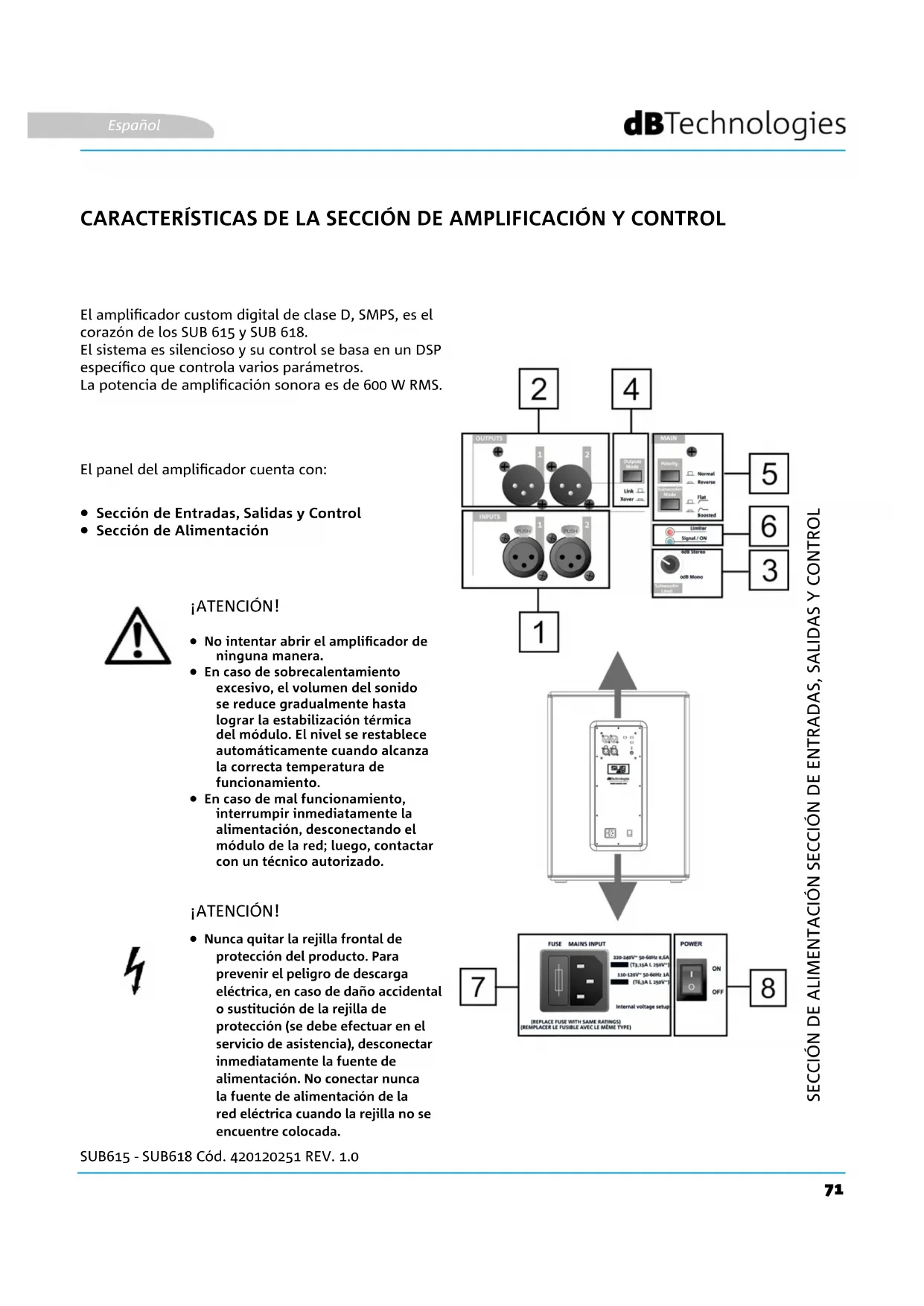

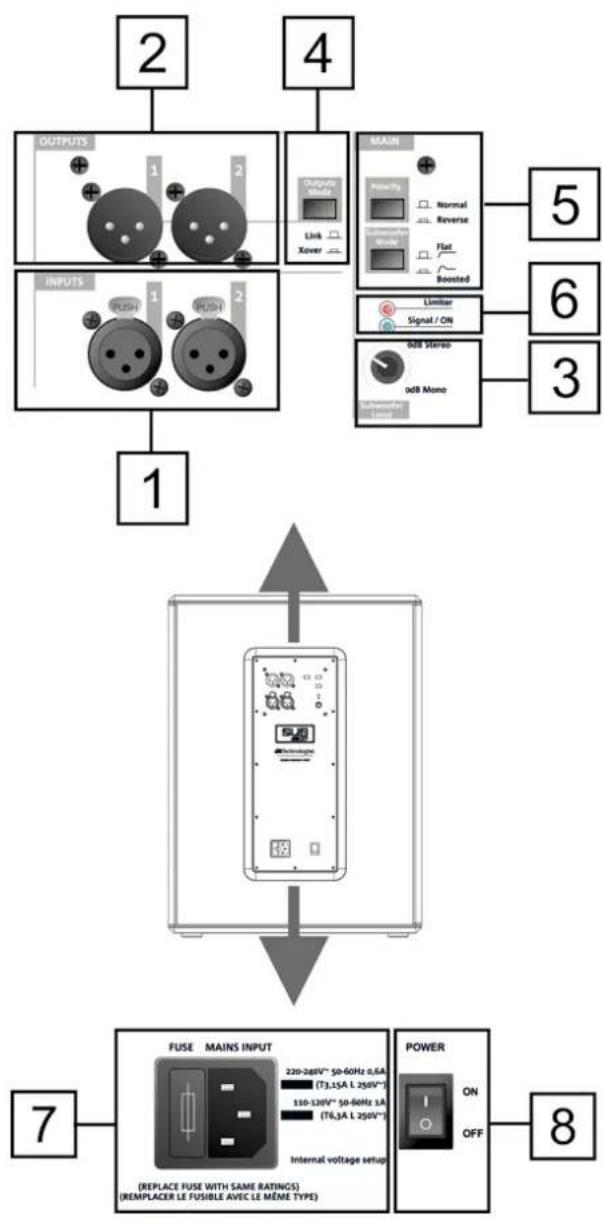

CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL

El amplificador custom digital de clase D, SMPS, es el corazón de los SUB 615 y SUB 618. El sistema es silencioso y su control se basa en un DSP específico que controla varios parámetros. La potencia de amplificación sonora es de 600 W RMS.

El panel del amplificador cuenta con:

• Sección de Entradas, Salidas y Control
• Sección de Alimentación

¡ATENCIÓN!

• No intentar abrir el amplificador de ninguna manera.
• En caso de sobrecalentamiento excesivo, el volumen del sonido se reduce gradualmente hasta lograr la estabilización térmica del módulo. El nivel se restablece automáticamente cuando alcanza la correcta temperatura de funcionamiento.
• En caso de mal funcionamiento, interrumpir inmediatamente la alimentación, desconectando el módulo de la red; luego, contactar con un técnico autorizado.

¡ATENCIÓN!

- Nunca quitar la rejilla frontal de protección del producto. Para prevenir el peligro de descarga eléctrica, en caso de daño accidental o sustitución de la rejilla de protección (se debe efectuar en el servicio de asistencia), desconectar inmediatamente la fuente de alimentación. No conectar nunca la fuente de alimentación de la red eléctrica cuando la rejilla no se encuentre colocada.

SUB615 - SUB618 Cód. 420120251 REV. 1.0


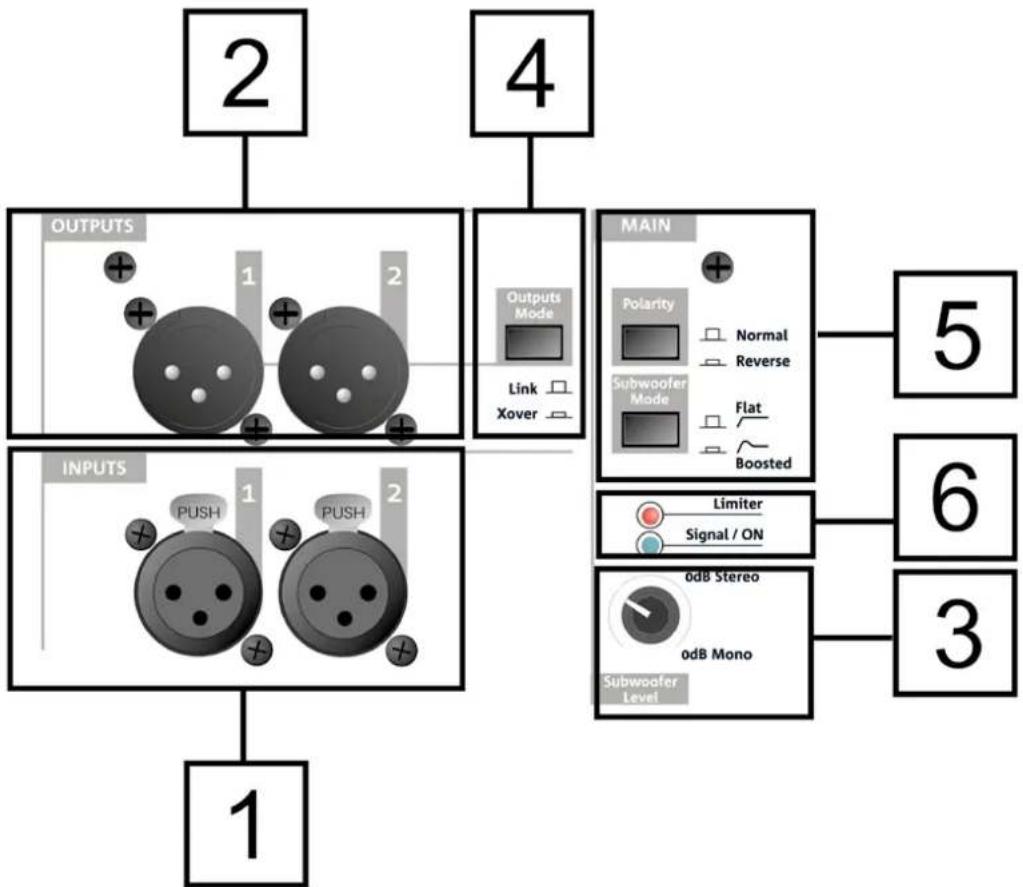

SECCIÓN DE ENTRADAS, SALIDAS Y CONTROL

1. ENTRADAS

Conectores de las entradas, de tipo XLR (balanceados). Se pueden utilizar para la conexión mono o estéreo. Para los detalles de conexión, ver la sección CONEXIÓN DE LAS ENTRADAS Y TRANSMISIÓN AUDIO.

2. OUTPUTS

Conectores de las salidas, de tipo XLR (balanceados). Se pueden utilizar para la conexión mono o estéreo. Para los detalles de conexión, ver la sección CONEXIÓN DE LAS ENTRADAS Y TRANSMISIÓN AUDIO.

3. Subwoofer Level

Rotary de regulación del nivel de audio de salida.

4. Outputs Mode

Selector que permite programar el tipo de señal de salida (Link/Xover). Actúa en la señal lanzada por los conectores OUTPUTS [2].

5. Pulsadores Polarity y Subwoofer Mode

Pulsadores que permiten intervenir en la Polaridad (Normal o Reverse) y en el tipo de filtrado de la salida (Flat, es decir sin ecualización, Boosted, es decir con mayor énfasis en las bajas frecuencias).

Led de señalización. El led Limiter se enciende en caso de que intervenga el circuito de protección interna, Signal/ON detecta el encendido del subwoofer y la presencia de señal audio de entrada.

SUB 615 - SUB618 Cód. 420120251 REV. 1.0

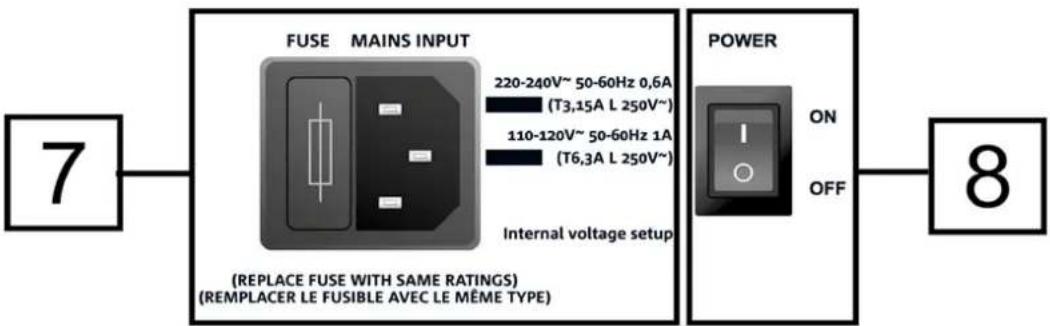

SECCIÓN DE ALIMENTACIÓN

Entrada para conector VDE. Para la conexión a la red eléctrica de línea con el cable suministrado.

En la sección FUSIBLE se encuentra el alojamiento del fusible de protección.

8. POWER

Interruptor para encender (ON) o apagar (OFF) el dispositivo.

SUB615 - SUB618 Cód. 420120251 REV. 1.0

2. PRIMER ENCENDIDO

El embalaje del subwoofer SUB 615 / SUB 618 contiene:

• subwoofer 615 o subwoofer 618
• cable de alimentación VDE
• guía de consulta rápida y documentación de la garantía en papel

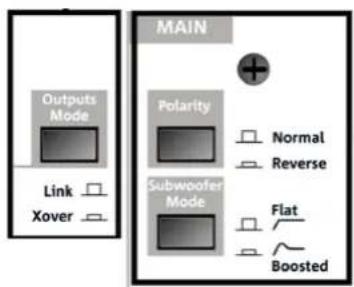

CONFIGURACIÓN Y OPTIMIZACIÓN

SUB 615 y SUB 618, usados individualmente, se caracterizan por la emisión acústica omnidireccional. Este comportamiento es más acentuado en las frecuencias más bajas, es menos definido cuando aumenta la frecuencia.

Para optimizar el uso del subwoofer para algunas particulares configuraciones, el usuario tiene a disposición en el panel de control:

- Outputs Mode:

1. Link (la señal presente en las salidas OUTPUTS es la aplicada al woofer)
2. Xover (la señal presente en las salidas OUTPUTS es filtrada con frecuencia de crossover de 120 Hz, para la transmisión de altavoces, como por ejemplo B-HYPE y OPERA)

- Polarity:

1. Normal (Polaridad normal de la señal audio)
2. Reverse (Polaridad invertida, opción necesaria para optimizar el frente de onda invirtiendo la fase de la onda acústica)

- Subwoofer Mode:

1. Flat (la emisión sonora no tiene ecualización)
2. Boosted (la emisión sonora está enfatizada por las frecuencias más bajas)

Main Outputs Mode Link Xover Polarity Normal Reverse Subwoofer Mode Flat Boosted

OUTPUTS 1 2

Antes del encendido, se recomienda posicionar el selector de nivel Subwoofer Level [3] en 0 dB (Mono o Estéreo, según la configuración).

SUB 615 - SUB618 Cód. 420120251 REV. 1.0

CONEXIÓN DE LAS ENTRADAS Y TRANSMISIÓN AUDIO

En base a la elección de configuración mono o estéreo, es necesario el uso de uno o dos cables (no suministrados) de entrada y de transmisión. Los conectores deben ser de tipo XLR.

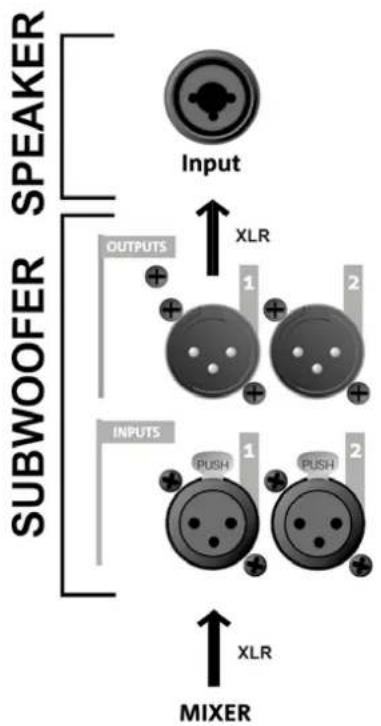

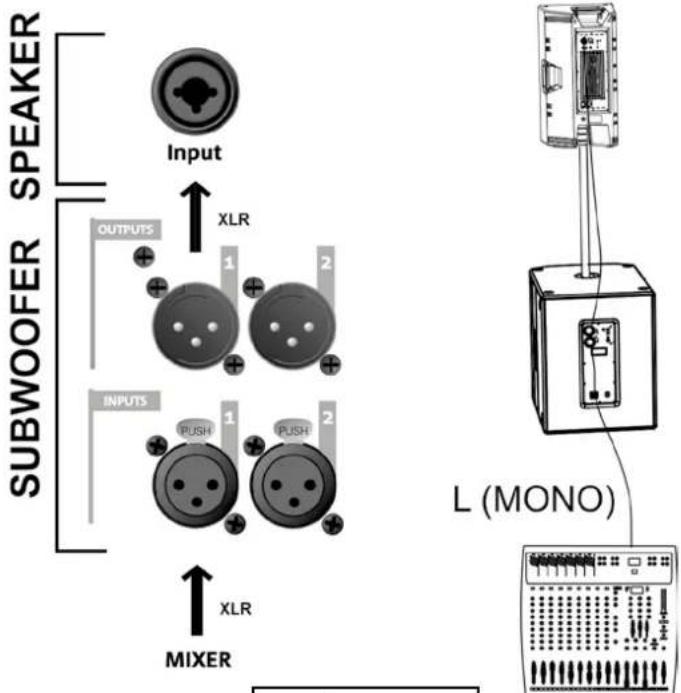

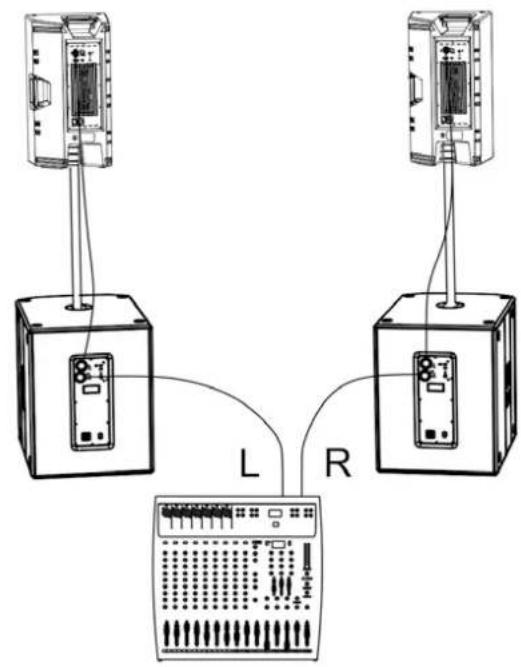

CASO A (conexión MONO) entre subwoofer y altavoces (ejemplos indicados: figura 1, figura 2):

En caso de conexión MONO entre subwoofer y altavoces:

1. Conectar la salida del mixer al conector de entrada INPUTS 1 del subwoofer
2. Conectar el conector de salida OUTPUTS 1 del subwoofer a la entrada del altavoz.
3. Seleccionar en cada altavoz el tipo de impedancia de entrada en LINE.
4. Para cada canal de la configuración, posicionar OUTPUTS MODE [4] del subwoofer en XOVER, para transmitir al altavoz una señal con frecuencia de crossover de 120 Hz.

SPEAKER Input XLR SUBWOOFER OUTPUTS 1 2 INPUTS PUSH 1 PUSH 2 MIXER XLR L (MONO)

Figura 1


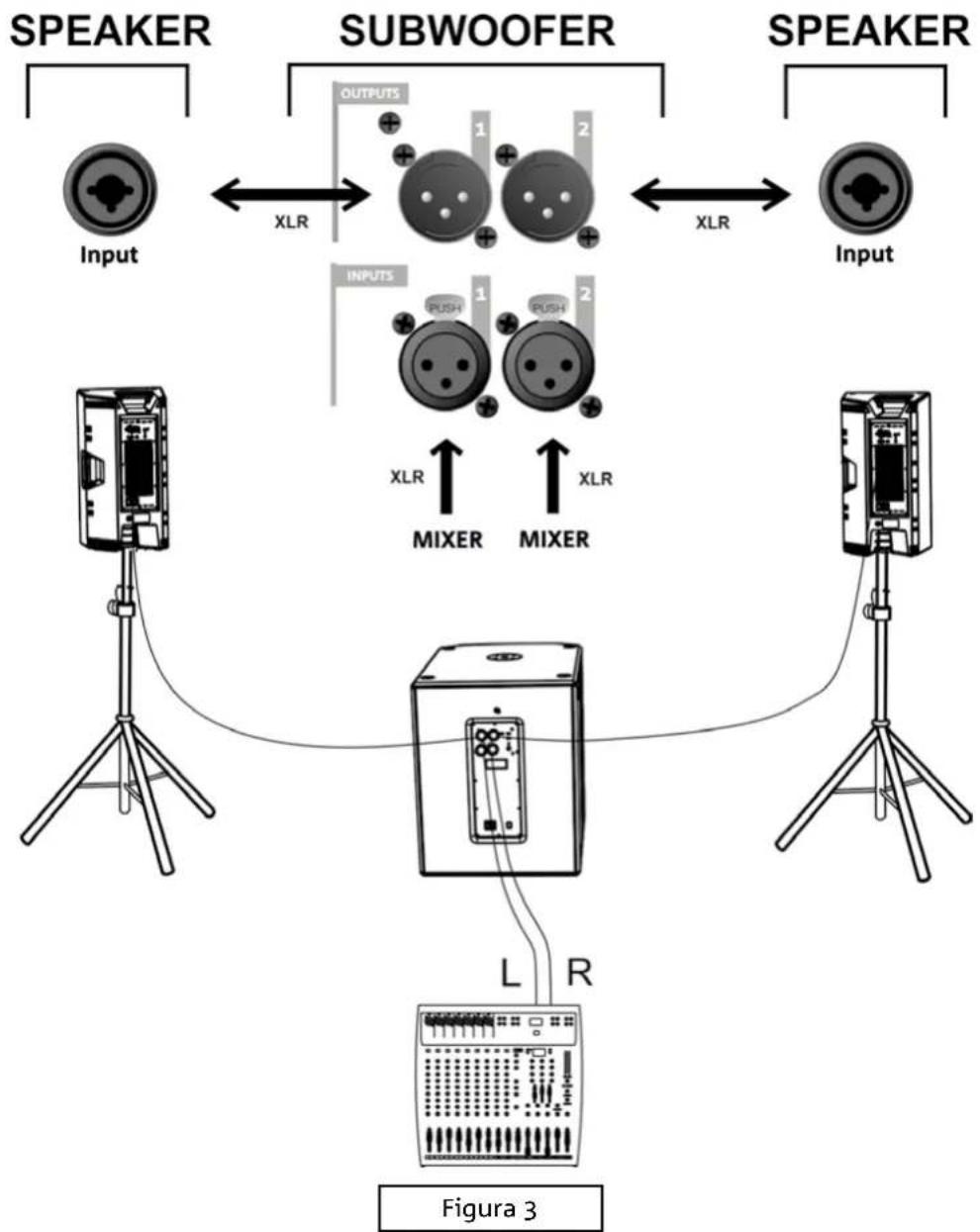

CASO B (conexión ESTÉREO entre un subwoofer y 2 altavoces, figura 3)

1. Conectar las salidas L, R del mixer a las INPUTS 1 y 2 del subwoofer, respectivamente.
2. Transmitir la señal a los altavoces, conectando OUTPUTS 1 a la entrada Input del altavoz izquierdo, OUTPUTS 2 a la entrada Input del altavoz derecho.
3. Seleccionar la impedancia en cada altavoz (tipo "LINE").
4. Posicionar OUTPUTS MODE [4] del subwoofer en XOVER, para transmitir al altavoz una señal con frecuencia de crossover de 120 Hz.

SUB 615 - SUB618 Cód. 420120251 REV. 1.0

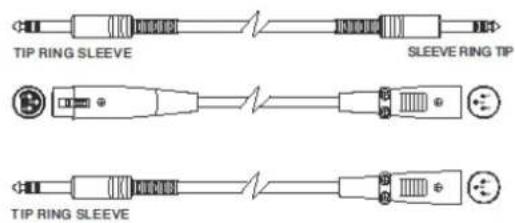

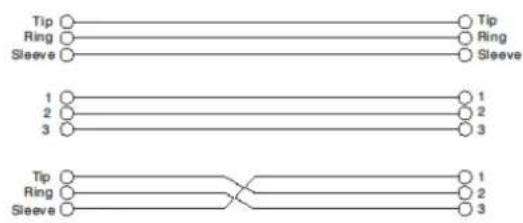

• Balanced

TIP RING SLEEVE SLEEVE RING TIP TIP RING SLEEVE


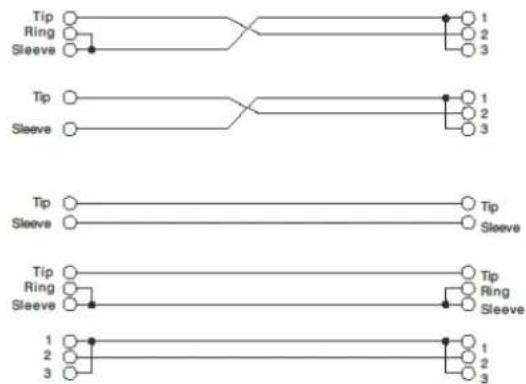

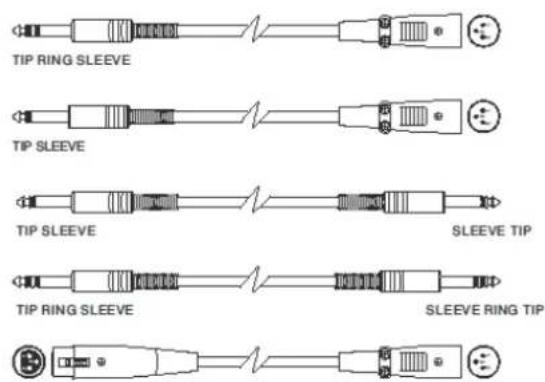

• Unbalanced


TIP RING SLEEVE TIP SLEEVE TIP SLEEVE SLEEVE TIP TIP RING SLEEVE SLEEVE RING TIP


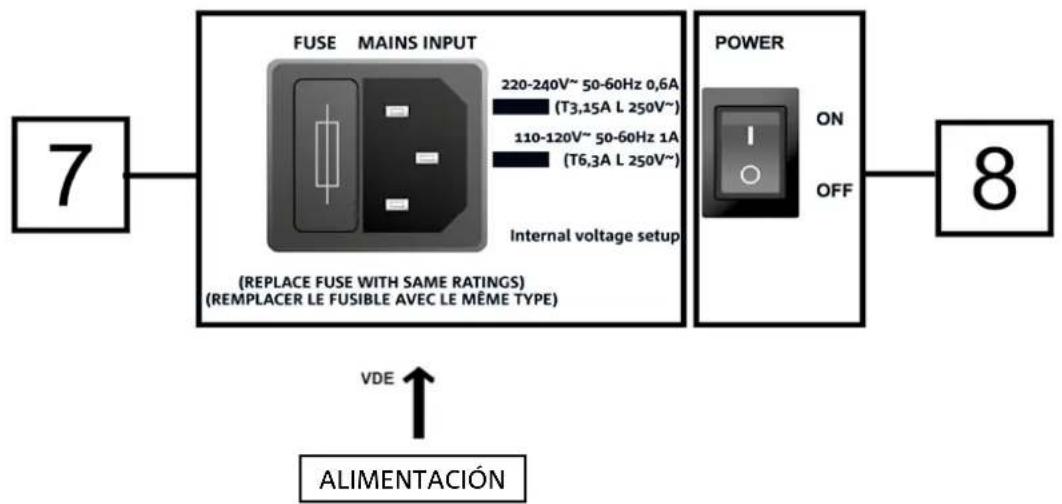

CONEXIÓN DE LA ALIMENTACIÓN

Para la conexión de la alimentación del dispositivo, introducir el conector del cable suministrado en "MAINS INPUT" [7]. Luego, introducir la clavija en un enchufe con conductor de tierra. Colocar el selector POWER [8] en "ON".

SUB615 - SUB618 Cód. 420120251 REV. 1.0

3. EJEMPLOS DE USO

• No se admiten tipos de instalación diferentes de los ilustrados aquí.
• No usar en ningún caso las asas del altavoz para colgarlo
• Comprobar siempre que el posicionamiento sea estable y que la instalación no represente una fuente de peligro para personas, animales o cosas.

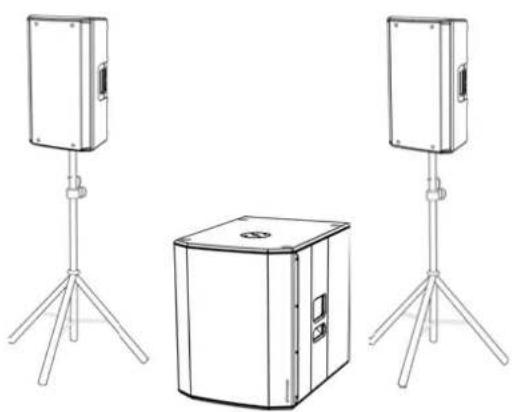

USO EN EL SUELO

Es posible el uso de los subwoofer 615 y 618 directamente en el suelo (ver la ilustración siguiente con un ejemplo de uso.)

Es posible el uso de un altavoz montado directamente sobre el subwoofer 615 o 618 mediante el mini-soporte de 35 mm diámetro DS2-S (por ej. serie: INGENIA, B-HYPE, OPERA). Al ser utilizado con la serie INGENIA es posible el uso de 2 altavoces superpuestos (accesorios específicos: LP-IG y GSA-IG/ GSA-IGA). En particular, en el caso de 2 INGENIA IG3T o de 2 INGENIA IG4T superpuestos, es necesario efectuar una fijación con correas adicionales para garantizar la estabilidad de la instalación en condiciones seguras.

USO EN SUBWOOFER CON SOPORTE TELESCÓPICO

Es posible usar un solo altavoz montado en un soporte de 35 mm de diámetro (por ej. serie: OPERA, B-HYPE). El accesorio de referencia es DS-2 (soporte telescópico). La altura máxima admitida entre la base del altavoz y el suelo es de 165 cm, excepto en el caso específico de B-HYPE 15 y OPERA 15, donde la altura máxima admitida es 120 cm.

Para completar la serie, están disponibles como opcionales los siguientes accesorios:

• Cobertura de protección

Controlar los nuevos accesorios compatibles en: www.dbtechnologies.com

5. RESOLUCIÓN DE PROBLEMAS

El subwoofer no se enciende:

1. Comprobar la presencia correcta de la alimentación general del sistema.
2. Comprobar que el cable de alimentación con conector VDE esté conectado correctamente.

El subwoofer se enciende, pero no emite sonidos:

1. Comprobar que la conexión de entrada de la señal de audio se haya efectuado correctamente.
2. Comprobar que los cables utilizados no estén dañados.
3. Comprobar que el mixer o la fuente de audio esté encendida y muestre claramente la presencia de una señal de salida.
4. Controlar el nivel general mediante el control "Subwoofer Level".

El difusor emite un sonido no adecuado:

1. Comprobar que los cables utilizados no estén dañados, y sustituirlos si es necesario (un cable dañado puede causar una pérdida o alteración de la señal).
2. Comprobar que la programación de selección de Outputs Mode, Polarity, Subwoofer Mode esté programada correctamente con respecto a la configuración seleccionada.

SUB 615 - SUB618 Cód. 420120251 REV. 1.0

6. ESPECIFICACIONES TÉCNICAS

GENERAL

Tipo:

Subwoofer activo

DATOS ACÚSTICOS

Respuesta en frecuencia [-10dB]:	42 - 124 Hz (SUB 615) / 35 -130 Hz (SUB 618)
Máx. SPL (1m):	131 dB (SUB 615) / 133 dB (SUB 618)
LF:	15" (SUB 615) / 18" (SUB 618)
Bobina de voz LF:	2.5"
Frecuencia de crossover:	120 Hz

AMPLIFICADOR

Tipo:	AMP SMPS
Clase de amplificación	Clase D
Alimentación	1 x VDE
Potencia de amplificación RMS:	600 W

SUB615 - SUB618 Cód. 420120251 REV. 1.0

PROCESADOR

Regulador interior:	DSP 28/56 bits
Limitador:	Peak, RMS, Térmico

INTERFAZ USUARIO

ESPECIFICACIONES DE ALIMENTACIÓN (ABSORCIÓN / INSTALACIÓN)

Absorción a 1/8 de la potencia en condiciones medias de uso (*)::	0.9 A (220-240V~) - 1.6 A (110-120V~)
Absorción a 1/3 de la potencia en condiciones máximas de uso (**):	1.7 A (220-240V~) - 2.8 A (110-120V~)
Absorción con altavoz encendido en ausencia de señal (idle):	16 W
Corriente de inrush:	17.9 A

* NOTA PARA EL INSTALADOR: Valores que se refieren a 1/8 de la potencia, en condiciones medias de funcionamiento (programa musical con clipping raro o ausente). Para cualquier tipo de configuración, se recomienda considerar los valores mínimos de dimensionamiento.
** NOTA PARA EL INSTALADOR: Valores que se refieren a 1/3 de la potencia, en condiciones pesadas de funcionamiento (programa musical con frecuente clipping e intervención del limiter). Se recomienda el dimensionamiento según estos valores en caso de instalaciones y tours profesionales.

SUB 615 - SUB618 Cód. 420120251 REV. 1.0

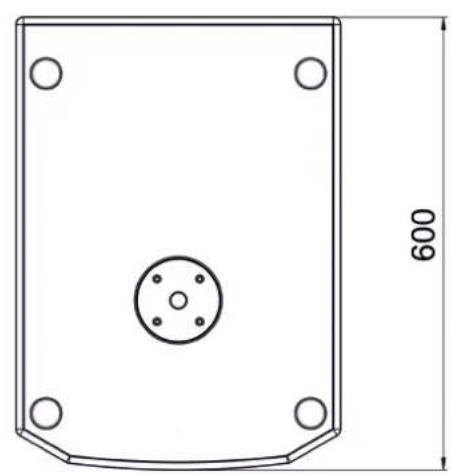

DIMENSIONES

Material:	Madera multicapa (con pintura de protección negra)
Rejilla:	Elaboración CNC
Asas:	2, laterales
Montaje en soporte:	Sí, 36 mm (predisposición: M20)
Ancho:	430 mm (SUB 615) 500 mm (SUB 618)
Altura:	580 mm (SUB 615) 625 mm (SUB 618)
Profundidad:	600 mm (SUB 615) 690 mm (SUB 618)
Peso:	25.5 kg (SUB 615) 31.1 kg (SUB 618)

Características, especificaciones y aspecto de los productos pueden cambiar sin previo aviso. dBTechnologies se reserva el derecho de modificar o mejorar el diseño o la fabricación sin asumir la obligación de modificar o mejorar también los productos realizados anteriormente.

A B

A.E.B. Industriale Srl

Via Brodolini, 8
