MANUAL DE USUARIO VIO L208 DB Technologies

MANUAL DEL USUARIO - Sección 1

Las advertencias del presente manual se deben tener en cuenta conjuntamente con las del "Manual del usuario" - Sección 2".

EMI CLASSIFICATION

LATO DESTRO E SINISTRO

1. INFORMACIÓN GENERAL.... 121

¡BIENVENIDOS! 121

INTRODUCCIÓN 121

REFERENCIAS PARA EL USUARIO.... 121

CARACTERÍSTICAS MECÁNICAS Y DEL SONIDO 122

DIMENSIONES Y PESO.... 122

CARACTERÍSTICAS ACÚSTICAS 122

MECÁNICA 123

ACCESORIOS 126

CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL 127

SECCIÓN DE ENTRADAS, SALIDAS Y CONTROL.... 128

SECCIÓN DE ALIMENTACIÓN.... 129

2. DBTECHNOLOGIES COMPOSER.... 130

3. PARÁMETROS DSP PRESET Y CONTROL REMOTO 134

4. CONEXIONES 136

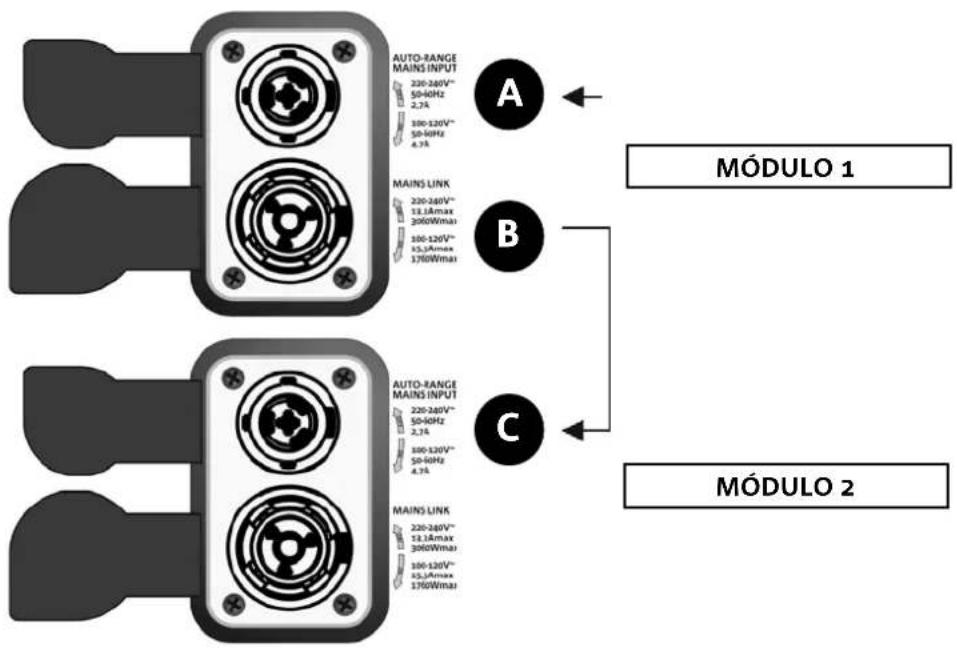

CONEXIONES Y PUENTE DE LA ALIMENTACIÓN.... 136

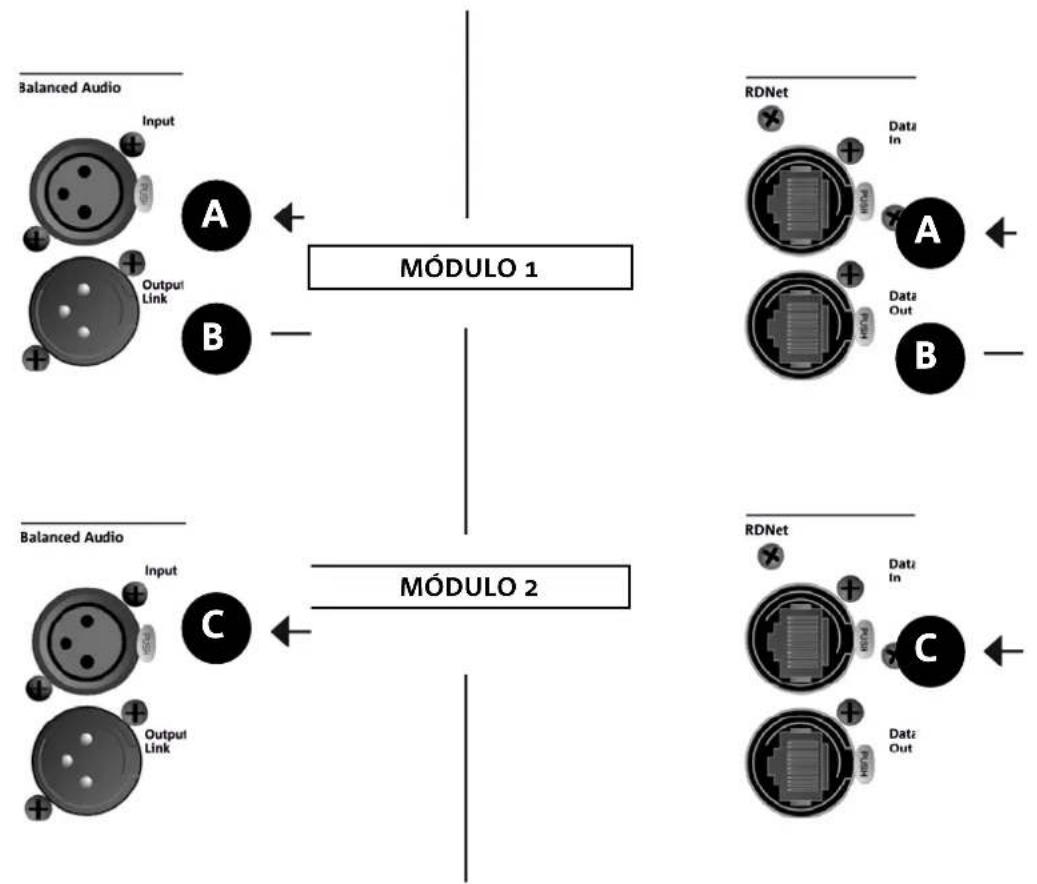

CONEXIÓN Y PUENTE DE LA SEÑAL AUDIO Y RDNET 137

5. INSTALACIÓN Y CONFIGURACIÓN.... 139

CONTENIDO DEL EMBALAJE.... 139

INSTALACIÓN FLOWN (EJEMPLO DE 1 ARRAY CON 8 MÓDULOS).... 139

INSTALACIÓN STACKED 143

6. RESOLUCIÓN DE PROBLEMAS.... 144

7. ACTUALIZACIÓN DEL FIRMWARE 145

8. ESPECIFICACIONES TÉCNICAS 146

GENERAL 146

DATOS ACÚSTICOS.... 146

AMPLIFICADOR.... 146

PROCESADOR.... 147

INTERFAZ USUARIO 147

ENTRADAS Y SALIDAS 147

ESPECIFICACIONES DE ALIMENTACIÓN (ABSORCIÓN) 147

ESPECIFICACIONES MECÁNICAS 148

VIO-L208

Cód. 420120268 REV. 1.1

1. INFORMACIÓN GENERAL

¡BIENVENIDOS!

¡Gracias por adquirir este producto diseñado y desarrollado en Italia por dBTechnologies! Este módulo line-array activo, potente y de rápido montaje, nace tras una larga experiencia en el campo del refuerzo de sonido. Emplea soluciones optimizadas en campo acústico y electrónico, además de la excelente selección de sus materiales.

INTRODUCCIÓN

El módulo line-array activo de 2 vías VIO-L208 inaugura una nueva era en el campo del refuerzo de sonido para aplicaciones en vivo en interiores y al aire libre, tanto medianas como grandes. La familia VIO resume la innovación técnica y diseño optimizado en un sistema con un sonido extraordinario dentro de una mecánica de tamaño reducido y con una instalación rápida y fácil. Las características más destacadas son:

• diseño acústico con panel delantero optimizado, que uniforma la respuesta en frecuencia para obtener una cobertura de audio precisa
• gabinete de madera con acabado de poliurea, para aumentar la durabilidad de la superficie
• sistema de sujeción de 3 puntos para un montaje y desmontaje rápidos
• un amplificador potente (900 W RMS) y silencioso, que no requiere ventilación, y permite alcanzar un SPL de pico de 133.5 dB (a 1 m)
• un control encargado a un poderoso DSP de 56 bits
• tecnología Floating ADC, desarrollada para un perfecto aislamiento de interferencias, ruidos y zumbidos en la entrada de audio
• puentes de alimentación, audio y red para un cableado optimizado
• control RDNet on board y softwares predictivos y de gestión remota (DBTECHNOLOGIES COMPOSER, EASE, EASE FOCUS 3, DBTECHNOLOGIES NETWORK, AURORA NET)

REFERENCIAS PARA EL USUARIO

Para aprovechar al máximo el altavoz VIO recomendamos:

• leer la guía de consulta rápida suministrada con el producto y todas las secciones de este manual de uso, y guardarla durante toda la vida útil del producto.
• registrar el producto en la página web http://www.dbtechnologies.com en la sección "SOPORTE TÉCNICO".
• guardar prueba de compra y GARANTÍA (Manual de uso "sección 2").

VIO-L208 Cód. 420120268 REV. 1.1

CARACTERÍSTICAS MECÁNICAS Y DEL SONIDO

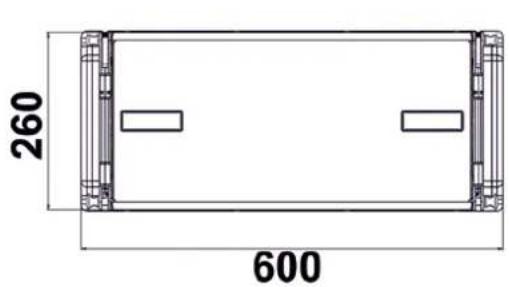

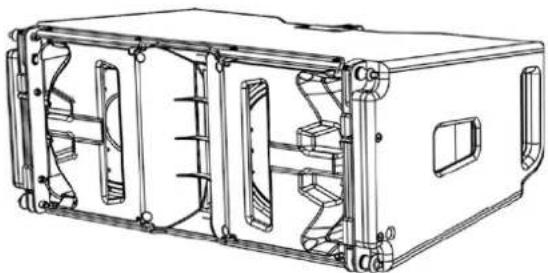

DIMENSIONES Y PESO

La serie VIO ha sido diseñada prestando especial atención a la optimización del peso y de las dimensiones totales.

El gabinete de madera revestido de poliurea pesa 18.8 kg.

Sus medidas son: 600 mm (L), 260 mm (A), 390 mm (P).

260 600

La optimización acústica comienza a partir de una cuidadosa elección de los materiales, la forma y la geometría del gabinete de madera.

Dentro del módulo se han considerado varios detalles destinados a asegurar la precisión en una gama de frecuencias muy amplia.

En particular, los 2 woofers de 8" de alta calidad con imanes de neodimio y el driver de compresión de 3" de titanio (salida de 1/4 ") son optimizados gracias a un panel delantero con corrector de fase.

Estos detalles permiten una correspondencia perfecta entre los módulos, permitiendo así una respuesta con frecuencia óptima, tanto a la distancia como en la escucha fuera del eje.

La ergonomía del módulo y el rápido montaje en line-array están garantizados por:

LADO DELANTERO

1) Sistema de fijación inferior para conectar otros módulos o el frame TF-VIO1/AF/VIO1/DSA-VIOL208 (en configuración flown/stacked según el accesorio).
2) Soportes retráctiles para la fijación a un módulo superior (o al fly-bar DRK-208 en configuración flown).
3) Pin para la fijación en la posición abierta o cerrada de los soportes retráctiles [2].

LADO TRASERO

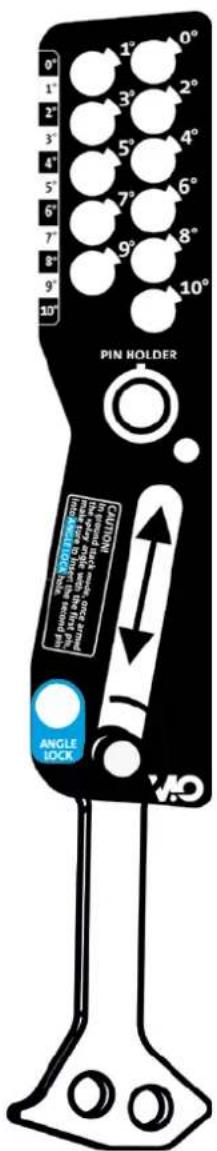

4) Soporte central. Equipado con etiqueta graduada permite seleccionar el ángulo del módulo line array. Es posible realizar pasos de 1° (rango: 0-10°).
5) Pin para fijar el ángulo de inclinación: es necesario introducir sólo 1 pin en configuración flown, 2 en stacked. Consultar las figuras en la página 9.
6) Brazo móvil con ojal. Introducido en el soporte [4], fija mecánicamente el ángulo preseleccionado mediante los pines [5].

LADO DERECHO E IZQUIERDO

7) Asa en posición equilibrada con respecto al peso del gabinete.
8) Asa en posición retrasada en el gabinete que facilita el levantamiento de un módulo en la parte trasera cuando la delantera está fijada.

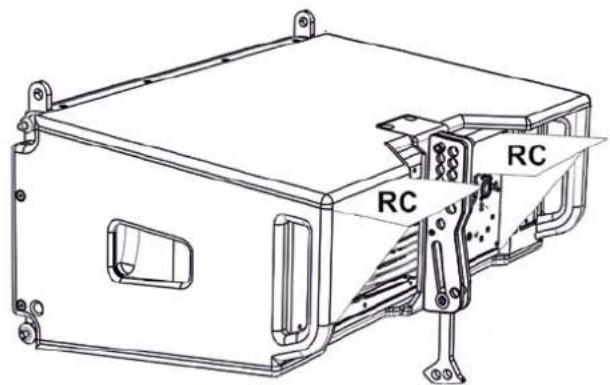

Los módulos VIO-L208 también vienen proporcionados con 2 rain covers en la parte trasera para proteger al amplificador del agua y permitirle funcionar incluso en condiciones climáticas críticas. No se mostrarán en las siguientes ilustraciones para simplificar la comprensión de las imágenes.

Para mayor información sobre el fly-bar (ver la sección ACCESORIOS), consultar el relativo manual.

RC RC

VIO-L208 Cód. 420120268 REV. 1.1

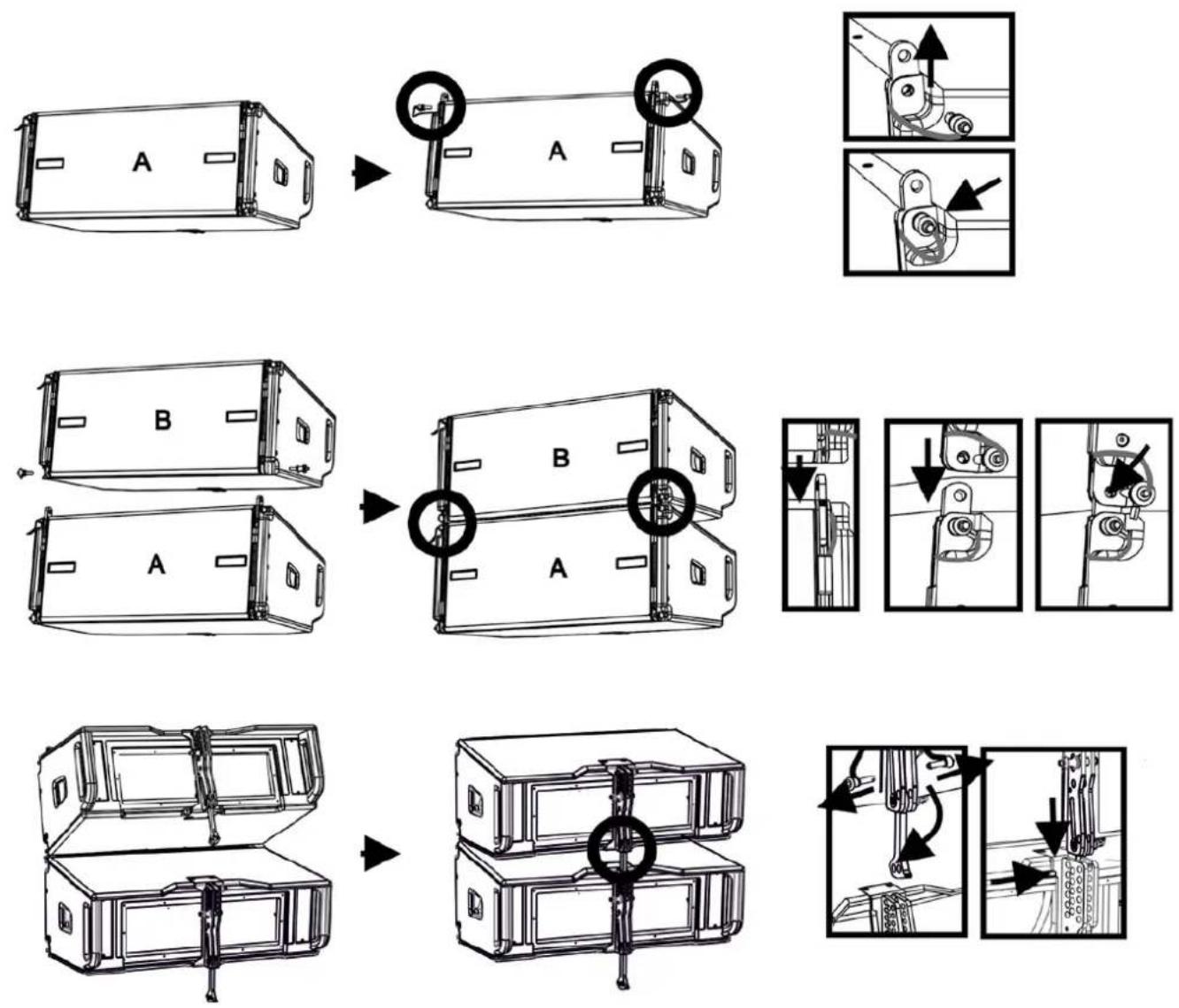

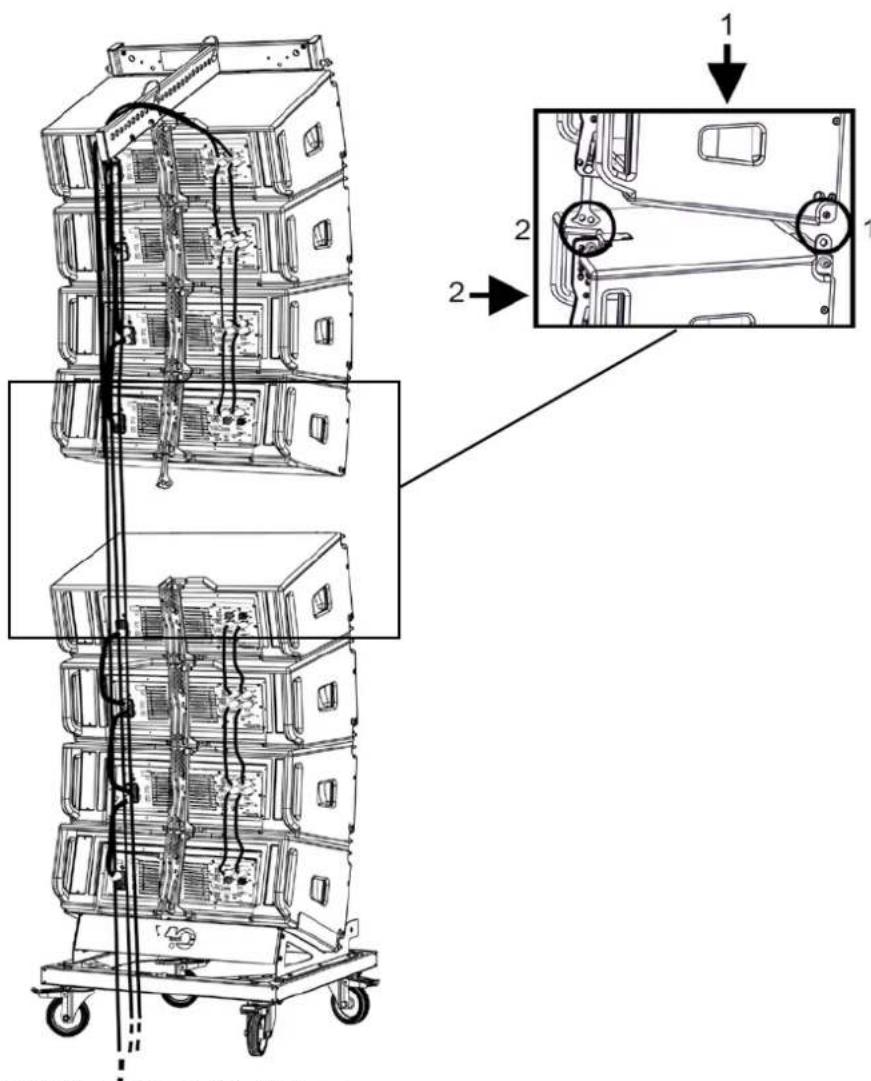

El montaje de dos módulos A y B prevé pocos y sencillos pasos:

• En el módulo A extraer los pines [3], elevar los soportes retráctiles [2] y fijarlos en la nueva posición con los pines [3].
• Extraer los pines [1] en el módulo B y sobreponerlo al módulo A introduciendo los soportes [2] como se muestra. A continuación, fijar la parte delantera de los dos módulos con los pines [1] del módulo B.
• En la parte trasera, extraer los pines [5] de los soportes posteriores [4]. Luego introducir el brazo móvil [6] del módulo B en el soporte [4] del módulo A. En la página siguiente se muestra el detalle de fijación del ángulo entre los dos módulos en la parte trasera.

En el ejemplo se muestra un caso en el que se desea establecer un ángulo de 5° entre 2 módulos.

Antes de llevar a cabo cualquier operación, comprobar que, una vez introducido el brazo móvil [6], el orificio del ángulo elegido esté alineado.

• CASO FLOWN: insertar un único pin en el orificio del ángulo elegido. El segundo pin puede ser alojado en el orificio "PIN HOLDER". Este tipo de configuración durante el montaje permite cambiar el ángulo sin tener que levantar el módulo superior.
• CASO STACKED: introducir el pin 1 en el orificio del ángulo seleccionado, levantar el módulo B hasta que el brazo móvil [6] lo permita. Ahora insertar el segundo pin en la posición "ANGLE LOCK" y liberar el módulo B. De este modo, el módulo B estará completamente bloqueado en la parte trasera gracias a los 2 pines.

Al finalizar el montaje, controlar siempre que todos los pines se encuentren completamente introducidos y bloqueados.

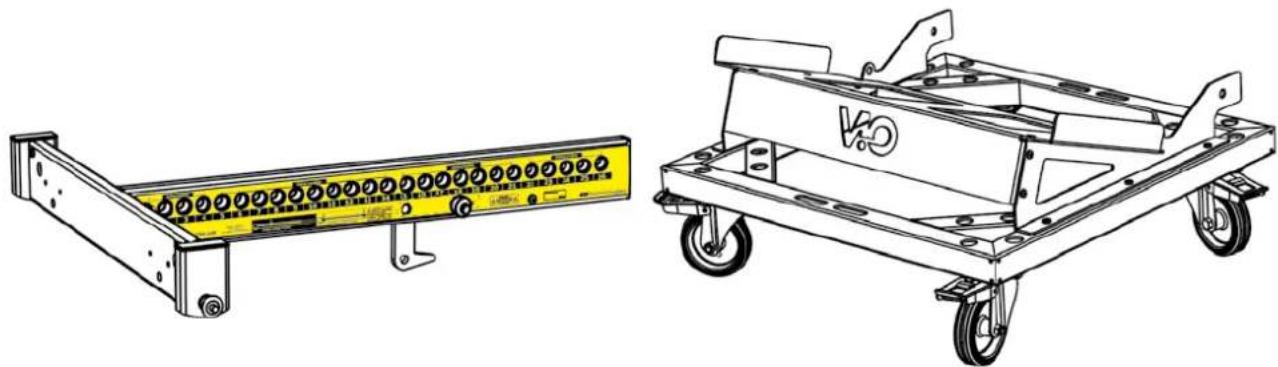

ACCESORIOS

Para un montaje rápido están disponibles como opcionales los siguientes accesorios:

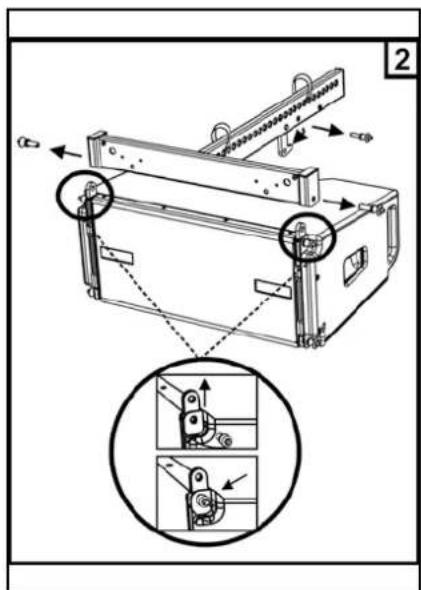

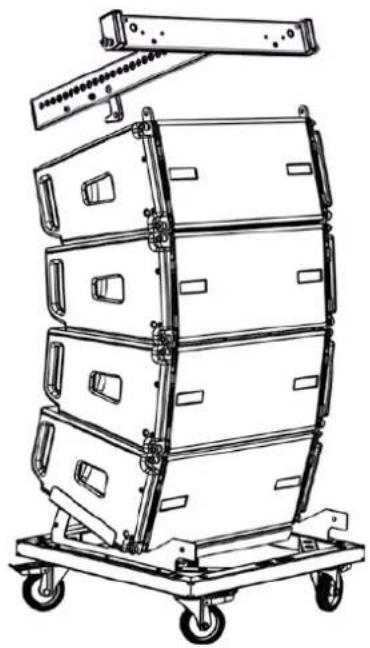

• DRK-208, fly-bar para uso flown y stacked de line-arrays de los módulos VIO-L208.

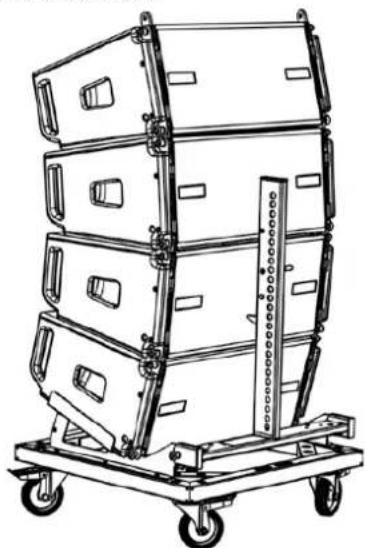

• DT-VIOL208, carro para transportar hasta 4 módulos VIO-L208 y 1 fly-bar DRK-208. Es obligatoria la fijación con la correa de seguridad (incluida).

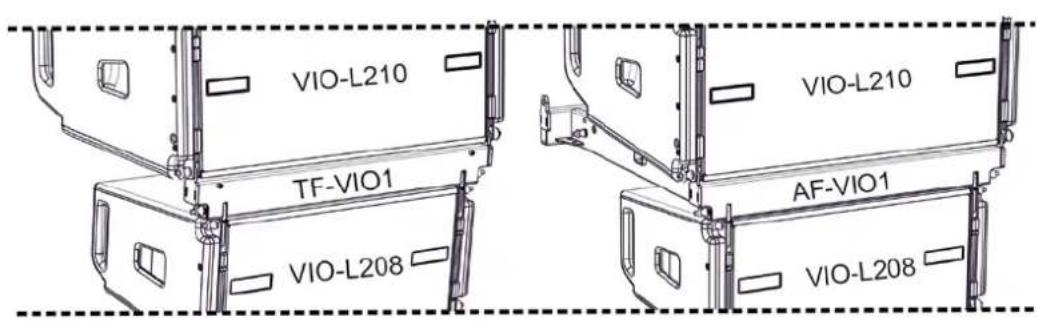

• TF-VIO1, accesorio que permite utilizar VIO-L208 en configuración flown debajo de los módulos VIO-L210.
• AF-VIO1, accesorio para configuraciones stack y flown (véanse las instrucciones para más información). Es importante notar que este accesorio permite también un line array con VIO-S118.

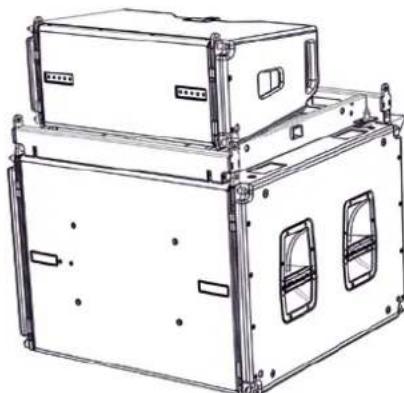

• DSA-VIOL208, accesorio para la configuración stack en sub o poste.

- Utilizar solo los accesorios y configuraciones indicados en el presente manual y operar siguiendo las indicaciones de los relativos manuales de accesorios.

Para más información, consultar los manuales correspondientes.

Todas las actualizaciones sobre los accesorios se encuentran en el sitio www.dbtechnologies.com

VIO-L208

Cód. 420120268 REV. 1.1

CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL

El amplificador digital clase D es el corazón de los módulos VIO-L208. Permite erogar hasta 900 W RMS en modo silencioso y eficiente sin necesidad de un sistema de ventilación. El sistema está controlado por un poderoso DSP que permite configurar en modo inmediato y rápido el line-array en cualquier contexto de uso.

Gracias a la posibilidad de conectarse en red con RDNet, los parámetros en el panel pueden controlarse de forma remota gracias al software "DBTECHNOLOGIES NETWORK" (ver la sección PARÁMETROS DSP PRESET Y CONTROL REMOTO).

El panel del DIGIPRO G3 cuenta con:

• Sección de Entradas, Salidas y Control
• Sección de Alimentación

¡ATENCIÓN!

• No obstruir las aletas traseras de la refrigeración del amplificador. En caso de excesivo sobrecalentamiento, el volumen del sonido se reduce gradualmente hasta lograr la estabilización térmica del módulo. El nivel se restablece automáticamente al alcanzar la temperatura de funcionamiento correcta.
• No intentar abrir el amplificador de ninguna manera.
• En caso de funcionamiento incorrecto, quitar inmediatamente la alimentación desconectando el módulo de la red y contactar con un técnico autorizado.

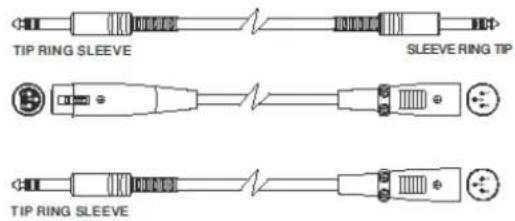

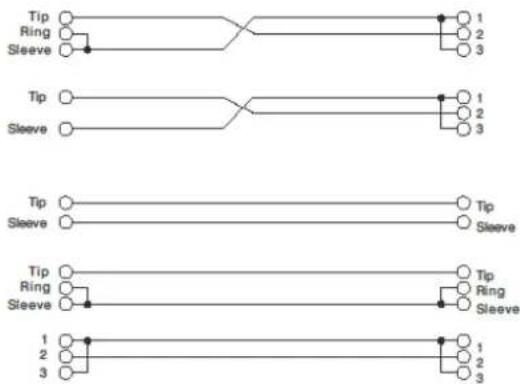

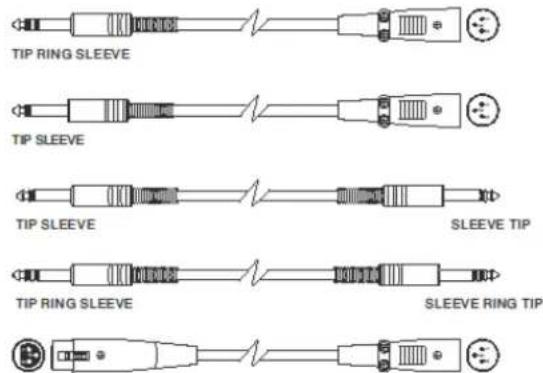

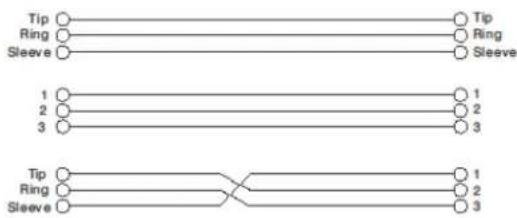

• Utilizar preferiblemente cables con conectores originales Neutrik® de alta calidad. Controlar periódicamente su integridad.
• El difusor se suministra con un fusible ya montado para operar en el rango de voltaje de 220-240 V. Si fuera necesario operar en el rango de 100-120 V:
• Desconectar todas las conexiones, incluida la alimentación.
• Esperar 5 minutos.
• Sustituir el fusible con el suministrado para el rango de 100-120 V.

¡ATENCIÓN!

- Nunca quitar la rejilla frontal de protección del producto.

Para evitar el riesgo de descarga eléctrica, en caso de daños accidentales o si se debe sustituir la rejilla de protección (en el servicio de asistencia), desconectar inmediatamente la fuente de alimentación.

Nunca conectar la fuente de alimentación de red cuando la rejilla no se encuentre colocada.

VIO-L208 Cód. 420120268 REV. 1.1

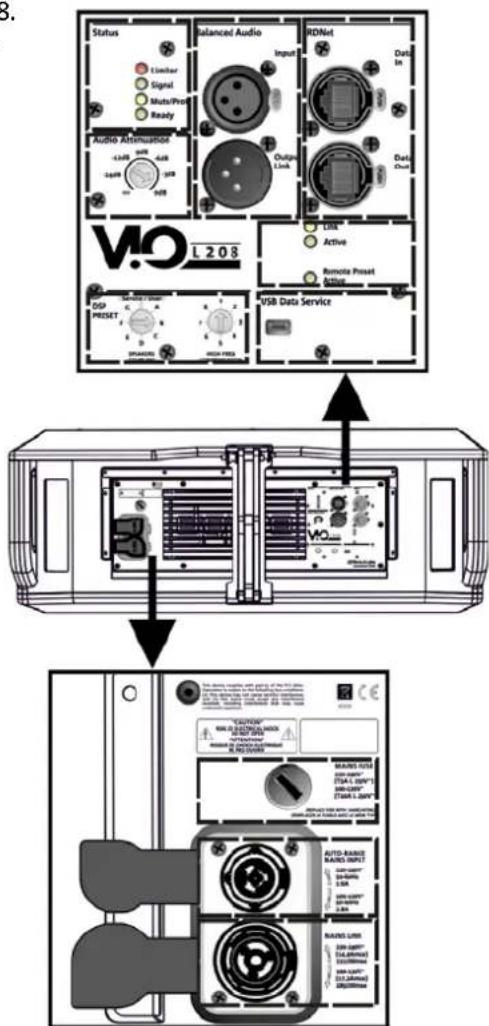

Status Marker Signal Multi/Prof Ready Audio Attenuation 4.6dB 4.6dB 1.5dB 1.5dB Balanced Audio Input RDNet Data In Output Link Data Chart VIO L208 LIME Active Remote Preset Active DSP PRESET SPRING RED HIGH PRESS VSB Data Service

SECCIÓN DE ALIMENTACIÓN SECCIÓN DE ENTRADA, SALIDA Y CONTROL

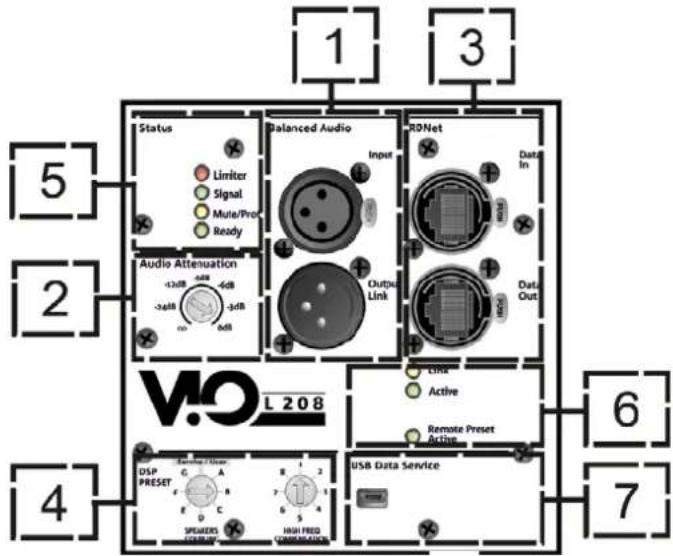

SECCIÓN DE ENTRADAS, SALIDAS Y CONTROL

1 3 5 2 Audio Attenuation -4 dB -2 dB -6 dB -3 dB -6 dB -3 dB -6 dB -3 dB -6 dB Balanced Audio Input RDNet Data In Output Link Data Out Line Active Remote Preset Active VOL 208 6 7 4 DSP Preset C A E C D S PLEKES HIGH FREQ USB Data Service

1. ENTRADA Y PUENTE AUDIO ("Balanced audio")

Entrada y salida compatibles con cables XLR balanceados.

En particular, "Input" viene utilizado para la conexión con la señal de audio proveniente de la consola o de otro altavoz, "Output Link" para el puente de la señal a los demás módulos del line-array en configuración daisy-chain.

1. AUDIO ATTENUATION

Permite regular la atenuación del módulo operando en el volumen de entrada.

Colocar en 0 dB antes de comenzar con el montaje del line-array.

1. ENTRADA Y PUENTE DE LA CONEXIÓN DE RED RDNet

Sección compatible con cables de red que cuentan con conectores etherCON/RJ45.

En particular "Data in" debe estar conectado a dispositivos como RDNet Control 2 o Control 8, "Data Out" viene utilizado para el puente de la red a otros módulos del line-array en configuración daisy-chain.

1. DSP PRESET

Mando giratorio para el setup acústico del line-array.

Es oportuno utilizar estos controles (o los mismos parámetros en remoto mediante conexión RDNet) para optimizar el comportamiento acústico en base al número de módulos y a su dirección. Mayor información sobre el uso de "SPEAKER COUPLING" y "HIGH FREQUENCY COMPENSATION" se encuentra presente en la sección "PARÁMETROS DSP PRESET Y CONTROL REMOTO".

1. LED DE ESTADO

Leds relativos al funcionamiento del módulo. La tabla en la página siguiente resume el significado de los diferentes leds.

1. LED DE CONTROL

Leds relativos al funcionamiento en red (RDNet) del módulo.

En particular, "Link" encendido indica que la red RDNet está activa y que ha reconocido el dispositivo, "Active" destellante indica que existe tráfico de datos, "Remote Preset Active" que todos los controles locales en el panel amplificador son superados por el control remoto RDNet.

1. USB DATA SERVICE

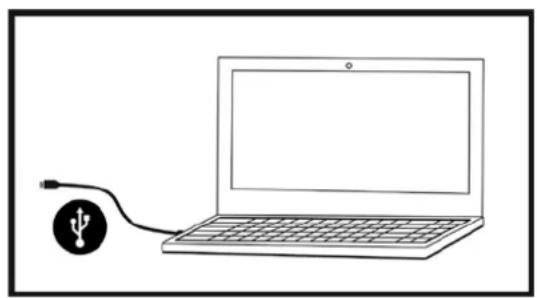

Puerto mini-USB B, que se utilizará exclusivamente para la actualización del firmware del producto. Para mayor información, consultar la sección "ACTUALIZACIÓN DEL FIRMWARE".

VIO-L208

Cód. 420120268 REV. 1.1

TIPO DE LED	FASE DE ENCENDIDO DEL ALTAVOZ	EN FUNCIONA-MIENTO NORMAL	WARNING GENÉRICO	BLOQUEO POR ANOMALÍA DEL ALTAVOZ
LIMITADOR	APAGADO APAGADO, SE	ENCIENDE SOLO EN CASO DE ACTIVACIÓN	DESTELLO MOMENTÁNEO	DESTELLO CÍCLICO CONTINUO
SIGNAL	APAGADO DESTELLO	EN PRESENCIA DE SEÑAL	INDICACIÓN NORMAL DE AUDIO EN ENTRADA	APAGADO
MUTE/ PROT	ENCENDIDO DURANTE ALGUNOS SEGUNDOS	APAGADO DESTELLO	MOMENTÁNEO	ENCENDIDO FIJO
READY APAG	GADO ENCENDIDO FIJO ENCE	NDIDO FIJO APAGADO

Tabla de indicación de los LED de estado

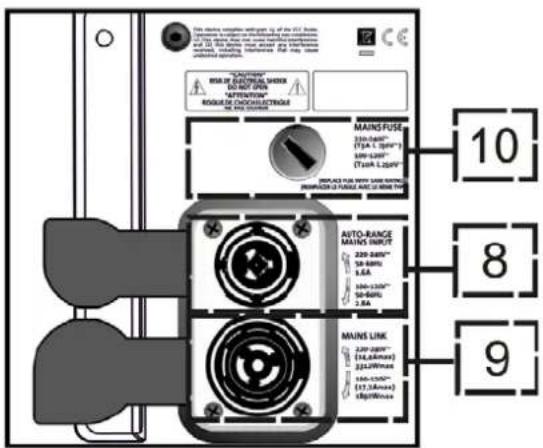

SECCIÓN DE ALIMENTACIÓN

8. CONECTOR DE ALIMENTACIÓN "MAINS INPUT"

Compatible con conector powerCON TRUE1®, la alimentación cuenta con la función autorange. Una vez definido el rango oportuno con el posible cambio del fusible, reconoce automáticamente la tensión dentro del intervalo [100-120V\~] o [220-240V\~].

9. PUENTE DE ALIMENTACIÓN "MAINS LINK"

Compatible con conector tipo powerCON TRUE1® para el puente de alimentación a los demás módulos. Para conocer el número máximo de módulos que pueden conectarse en un sistema transmitido, consultar la sección ESPECIFICACIONES TÉCNICAS.

10. FUSIBLE DE RED

Sede del fusible de red.

VIO-L208 Cód. 420120268 REV. 1.1

2. DBTECHNOLOGIES COMPOSER

El software dBTechnologies Composer, que puede descargarse de forma gratuita del sitio www.

dbtechnologies.com, es el instrumento para el correcto diseño de sistemas de audio recomendados para toda la serie VIO.

Sugiere la solución para los espacios a sonorizar, indicando el ángulo de los módulos del line-array para obtener la cobertura deseada así como el preset a utilizar.

Aún siendo un instrumento predictivo, permite igualmente realizar una serie de regulaciones manuales para perfeccionar la configuración en base a eventuales medidas de audio realizadas en el campo o en base a exigencias específicas.

Finalmente, es un instrumento eficaz para evaluar la seguridad de la instalación. Gracias a una simulación del comportamiento estático de los fly-bar y a una indicación de las fuerzas mecánicas en juego, permite controlar cuántos módulos hace falta instalar antes de llegar a una condición de sobrecarga.

Las secciones principales de dBTechnologies Composer son:

• COMPOSER - vista general que permite la introducción de los datos iniciales del proyecto
• LAs PREDICT - con la simulación, configuración y control de seguridad de los line-arrays
• SUBs PREDICT - con la simulación, configuración y control de seguridad de los subwoofers

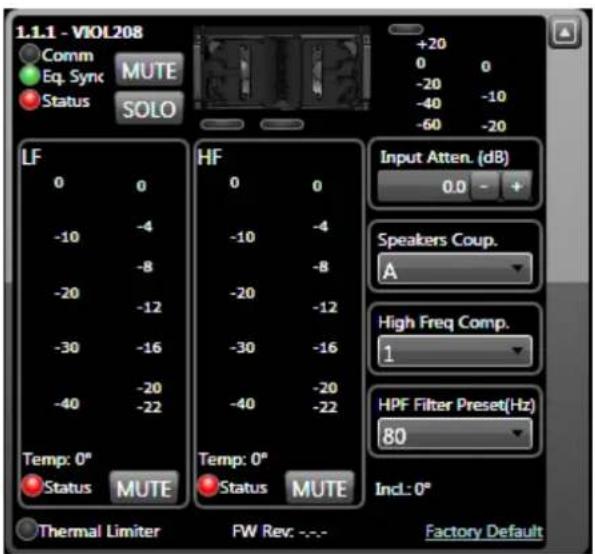

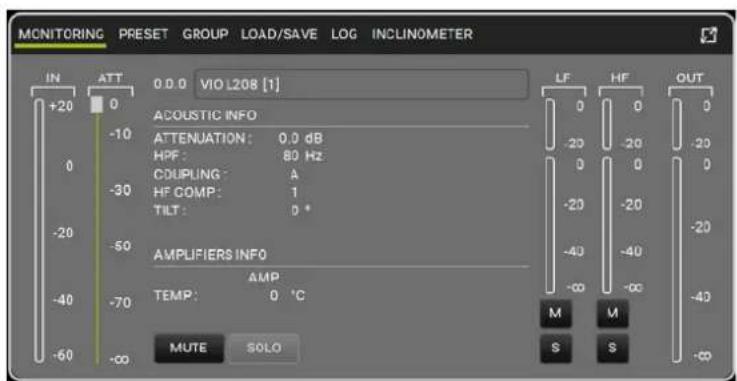

En este capítulo se exponen algunos detalles del software en relación con el montaje y la seguridad, en particular para la configuración FLOWN del line-array VIOL208.

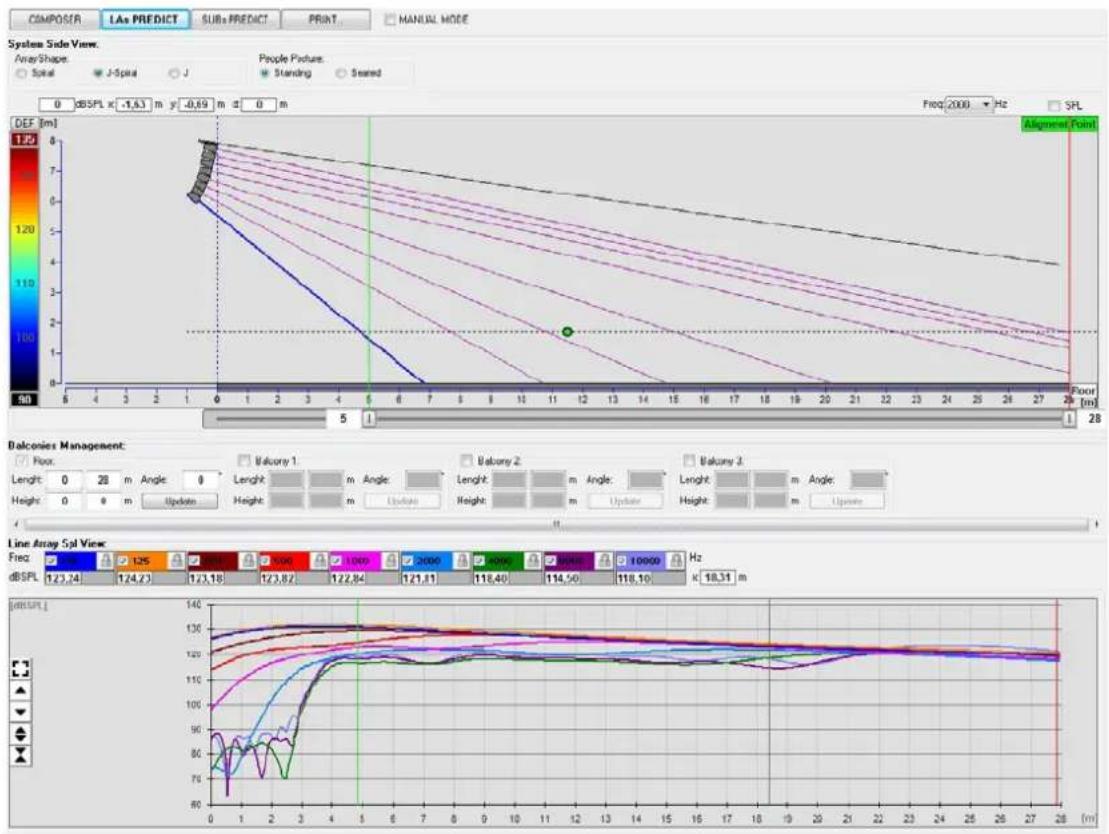

La sección LAs PREDICT contiene toda la información necesaria para la correcta configuración flown o stack de un sistema VIO. Para acceder es necesario completar primero los datos del proyecto en la sección Composer.

En la subpágina System Data se sugiere: el ángulo de los diversos módulos, varios parámetros relacionados con la sección "DSP preset" y el ángulo del fly-bar DRK-208. Este último ángulo puede detectarse en el campo mediante el uso de un inclinómetro láser no incluido cuyo montaje se ilustra en el manual DRK-208.

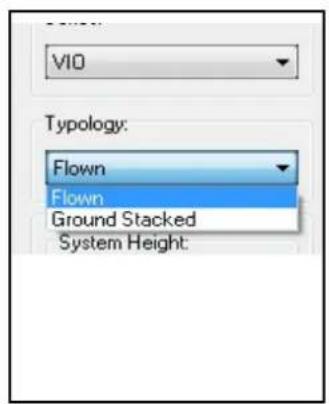

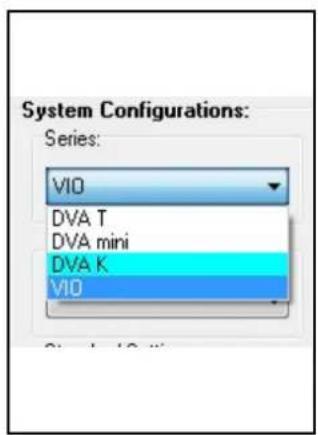

System Configurations: Series: VIO DVA T DVA mini DVA K VIO

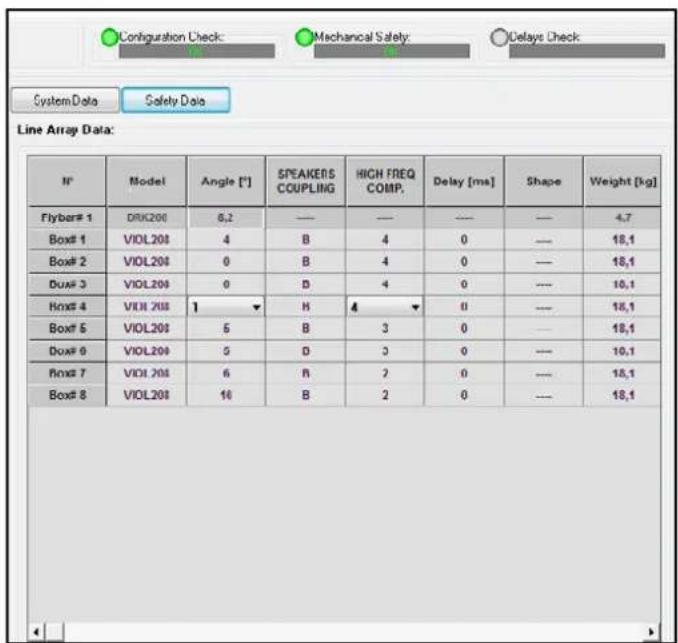

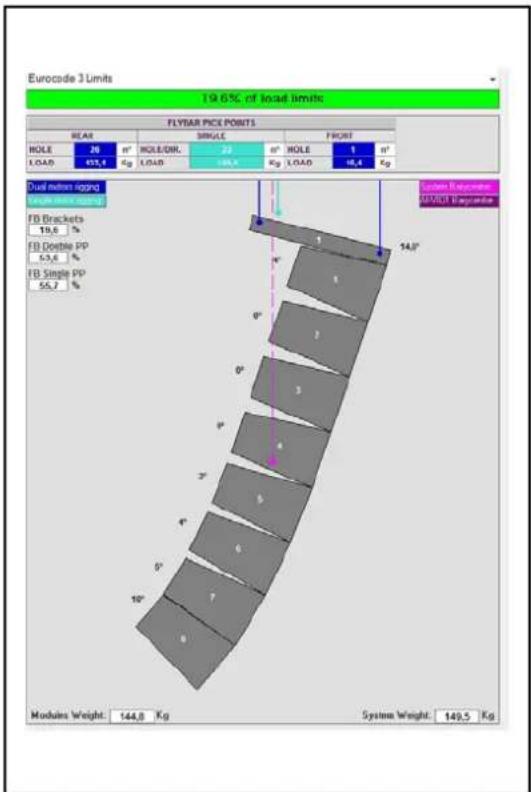

En la sección Safety Data se puede encontrar una simulación del centro de gravedad del sistema Flown con DRK-208.

En particular, el usuario puede elegir entre las referencias EUROCODE 3 o BGV-C1.

Los resultados se muestran en color verde si son seguros o en rojo si se excede la carga máxima admisible para el ángulo elegido (y por lo tanto está prohibido).

Configuration Check: Mechanical Safety: Delays Check: System Data Safety Data Line Array Data: N° Model Angle [°] SPEAKERS COUPLING HICH FREQ COMP Delay [ms] Shape Weight [kg] Flyber# 1 DRK200 6,2 — — — — — 4,7 Box# 1 VIOL200 4 B 4 0 — 18,1 Box# 2 VIOL200 0 B 4 0 — 18,1 Box# 3 VIOL200 0 B 4 0 — 18,1 Box# 4 VIOL 200 1 H 4 0 — 18,1 Box# 5 VIOL200 5 B 3 0 — 18,1 Box# 6 VIOL200 5 B 3 0 — 18,1 Box# 7 VIOL 200 6 B 2 0 — 18,1 Box# 8 VIOL200 16 B 2 0 — 18,1

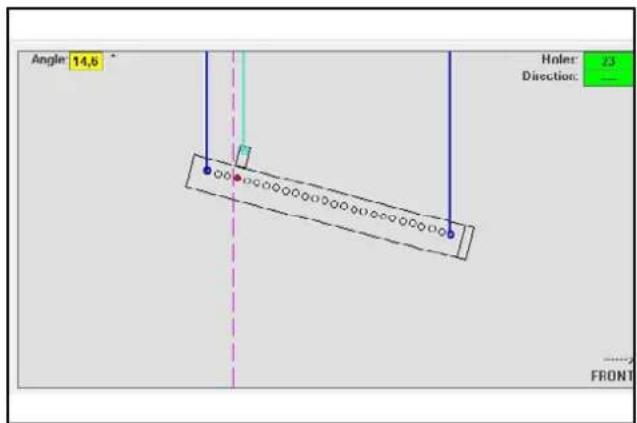

Angle: 14,6 ° Holes: 23 Direction: FRONT

VIO-L208

Cód. 420120268 REV. 1.1

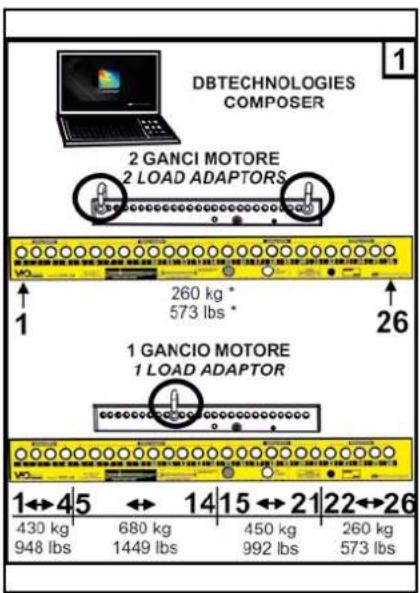

Si en configuración Flown se utiliza un solo motor, "SINGLE" indica la posición del gancho individual que se debe utilizar en DRK-208 (que prevé posiciones graduadas descritas en una etiqueta sobre el fly-bar).

Además cuenta con una orientación del gancho para el motor: "FRONT" (delantero) o "REAR" (trasero). En el caso de "FRONT" la referencia, que se muestra en la siguiente figura y está indicada como LOAD ADAPTOR REFERENCE SIDE (lado de referencia del adaptador de carga), debe colocarse hacia la parte frontal del line-array y en el caso de "REAR" debe estar orientada hacia la parte posterior del line-array.

En cambio si se utilizan dos motores, los ganchos están siempre colocados en los extremos del fly-bar (en este caso la orientación del posicionamiento es indiferente).

Para mayores detalles sobre el software dBTechnologies Composer, consultar el manual relativo que puede descargarse de forma gratuita del sitio: www.dbtechnologies.com.

DBTECHNOLOGIES COMPOSER 2 GANCI MOTORE 2 LOAD ADAPTORS 1 260 kg * 573 lbs * 1 GANCIO MOTORE 1 LOAD ADAPTOR 1↔45 ↔ 1415↔2122↔26 430 kg 680 kg 450 kg 260 kg 948 lbs 1449 lbs 992 lbs 573 lbs

El uso de un line-array implica una serie de ventajas en diferentes contextos, en particular:

• SPL homogéneo a lo largo de la directriz frontal de los altavoces, un efecto que se aprecia especialmente a largas y medias distancias.
• comportamiento acústico directivo, lo que le permite dirigir con precisión el sonido hacia la audiencia, evitando innecesaria dispersión acústica en zonas donde no se requiere cobertura acústica.

La optimización factible del line-array tiene en cuenta el comportamiento del sistema con respecto a la frecuencia:

• al aumentar la distancia desde el line-array aumenta la atenuación del aire. Esto tiene un particular efecto en las frecuencias altas.
• al aumentar el ángulo entre los elementos del line-array disminuye el acoplamiento de las frecuencias medias.
• al aumentar el número de módulos del line-array, las frecuencias bajas se sumarán en modo acústicamente coherente.

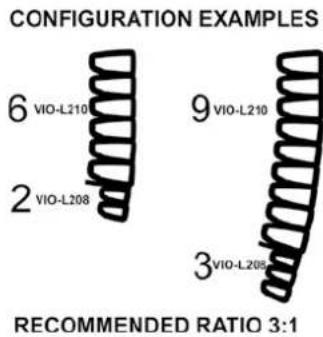

La configuración acústica en line-array de los módulos VIO L208 se puede optimizar gracias a las funciones de control gestionadas por DSP. La interfaz de uso es simple y directa: emplea dos mandos giratorios de la sección "DSP Preset" (4) y se refiere a la etiqueta colocada al lado del amplificador:

4 DLP PRESET Service / User E A F B E C SPEAKER HIGH FREQ SPEAKER SPEAKER

- Posicionar el mando giratorio "SPEAKER COUPLING" en base al número de módulos empleados en el line-array. Este mando giratorio actúa sobre las frecuencias bajas y debe configurarse en la posición:

• A - de 2 a 6 altavoces
• B - de 7 a 8 altavoces
• C - de 9 a 10 altavoces
• D - de 11 a 12 altavoces
• E - de 13 a 14 altavoces
• F - de 15 en adelante

- G - para exaltar las bajas frecuencias (front fill o en uso stand-alone)

- Colocar el mando giratorio "HIGH FREQUENCY COMPENSATION" en base al tipo de instalación y ángulo configurado en el line-array. Este mando giratorio actúa sobre la sección de frecuencias medio-altas y debe configurarse en la posición:

• 1 - FLAT (no hay énfasis en ninguna banda de frecuencia particular)
- 2 - front fill con público a una distancia de 0 a 10 m (32 pies)
• 3 - con público a una distancia de 11 a 20 m (33-66 pies)
• 4 - con público a una distancia de 21 a 30 m (67-98 pies)
- 5 - con público a una distancia de 31 a 40 m (99-131 pies)
- 6 - con público a una distancia de 41 a 50 m (132-164 pies)
- 7 - con público a una distancia de 51 a 60 m (165-197 pies)
- 8 - con público a una distancia a partir de 61 m (198 pies)

- Todos estos parámetros pueden regularse mediante el control remoto, una vez realizadas correctamente las conexiones RDNet, utilizando el software gratuito DBTECHNOLOGIES NETWORK (que puede descargarse de forma gratuita en el sitio www.dBTechnologies.com en la sección DOWNLOAD) o AURORA NET (en versión Beta cuando ha sido publicado este manual). Cuando el control es remoto, los controles locales presentes en los paneles de los módulos VIO-L208 son superados. Gracias al uso de estos softwares, también es posible controlar un número mayor de parámetros (para más información, consultar el manual completo de DBTECHNOLOGIES NETWORK y AURORA NET).

AURORA NET, en particular, en comparación con dBTechnologies Network, es un software:

• multiplataforma (Windows / MAC OS X)
• permite un control más preciso de los parámetros y de su cronología
• permite una gestión más flexible también en caso de grandes instalaciones fijas / en vivo (con un control avanzado de los grupos)
• ha sido optimizado en cuanto a facilidad de uso y velocidad de visualización de los datos

MONITORING PRESET GROUP LOAD/SAVE LOG INCLINOMETER IN ATT 0.0.0 VIO L208 [1] ACOUSTIC INFO ATTENUATION: 0.0 dB HPF: 80 Hz CDUPLING: A HF COMP: 1 TILT: 0 ° AMPLIFIERS INFO AMP TEMP: 0 °C MUTE SOLO LF HF OUT 0 0 0 -20 -20 -20 0 0 0 -20 -20 -20 -40 -40 -40 M M S S -∞ -∞ -∞ -∞ -∞ -∞

1.1.1 - VIOL208 Comm Eq. Sync Status MUTE SOLO [phone] -40 -60 -20 LF 0 -10 -20 -30 -40 Temp: 0° Status MUTE HF 0 -10 -20 -30 -40 Temp: 0° Status MUTE Input Atten. (dB) 0.0 + Speakers Coup. A High Freq Comp. 1 HPF Filter Preset(Hz) 80 Incl: 0° Thermal Limiter FW Rev: --- Factory Default

Las últimas configuraciones seleccionadas y memorizadas en los módulos VIOL208 (con el uso de DBTECHNOLOGIES NETWORK), luego pueden volver a visualizarse en el altavoz sin control remoto RDNet. Es suficiente rotar el mando giratorio SPEAKER COUPLING en posición Service/User.

VIO-L208 Cód. 420120268 REV. 1.1

4. CONEXIONES

CONEXIONES Y PUENTE DE LA ALIMENTACIÓN
    subgraph_Module_1["MÓDULO 1"]
        A["AUTO-RANGE MAINS INPUT\n220-240V~\n50-40Hz\n2.7k"] --> A
        B["MAINS LINK\n220-240V~\n12.1Amax\n200Wmax"] --> B
        C["MAINS LINK\n220-240V~\n50-40Hz\n2.7k"] --> C
        A -->|←| Module_1
        B -->|←| Module_2
        C -->|←| Module_2
    end

En la ilustración superior se muestra un caso genérico de conexión en el cual un módulo 1 está sobre el módulo 2. Para esto, utilizar cables con conectores powerCON TRUE1® (no suministrados).

• Conectar la alimentación del módulo 1 AUTO-RANGE MAINS INPUT (A).
• Transmitir la alimentación del módulo 1 al módulo 2, conectando la salida MAINS LINK (B) del módulo 1 en la entrada AUTO-RANGE MAINS INPUT (C) del módulo 2.
• Repetir esta última operación hasta conectar el número máximo admitido de módulos del line-array (consultar la sección ESPECIFICACIONES TÉCNICAS).

¡ATENCIÓN!

- Los cables deben estar correctamente dimensionados y el diseño, instalación y control del sistema deben ser realizados exclusivamente por personal cualificado. AEB Industriale no es responsable en caso de uso de cables inadecuados, no certificados y no compatibles con la disposición correcta del sistema y con las normativas en vigor para el país de uso.

VIO-L208

Cód. 420120268 REV. 1.1

CONEXIÓN Y PUENTE DE LA SEÑAL AUDIO Y RDNET
En la ilustración superior se muestra un caso genérico de conexión en el cual un módulo 1 está sobre el módulo 2, esta vez ilustrando las conexiones audio y de red. Para esto, utilizar cables no suministrados con conectores XLR (audio) y etherCON/RJ45 (red). Para mayor información sobre los tipos de cables disponibles, comparar también la imagen en la siguiente página.

• Para la conexión audio, conectar el cable proveniente de la CONSOLA/LINE en la entrada BALANCED AUDIO INPUT (A) del módulo 1 del line-array. Transmitir la señal entre el primer y el segundo módulo. Para esto, conectar la salida BALANCED AUDIO OUTPUT/LINK (B) del módulo 1 en la entrada BALANCED AUDIO INPUT (C) del módulo 2.
• Repetir la operación entre el segundo y el tercer módulo, y continuar así hasta haber conectado todos los módulos del line-array.
• Para la conexión de red, conectar el conector DATA IN (A) del módulo 1 al control remoto (RDNet CONTROL 2 o RDNet CONTROL 8). Transmitir la señal conectando DATA OUT (B) del módulo 1 a DATA IN (C) del módulo 2.
• Repetir la operación entre el segundo y el tercer módulo, y continuar así hasta haber conectado todos los módulos del line-array.

¡ATENCIÓN!

- Sustituir los cables que estuvieran dañados, para evitar funcionamientos incorrectos y una escasa calidad del sonido.

• Balanced

TIP RING SLEEVE SLEEVE RING TIP TIP RING SLEEVE

• Unbalanced


TIP RING SLEEVE TIP SLEEVE TIP SLEEVE SLEEVE TIP TIP RING SLEEVE SLEEVE RING TIP

VIO-L208

Cód. 420120268 REV. 1.1

5. INSTALACIÓN Y CONFIGURACIÓN

CONTENIDO DEL EMBALAJE

Comprobar la presencia de todos los componentes del módulo VIO-L208. El embalaje contiene:

• Módulo VIO-L208
• fusible para el funcionamiento en el rango 110-120V\~ (para mayor información, consultar la sección CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL)
• guía de consulta rápida y documentación de garantía

¡ATENCIÓN!

¡El producto y los accesorios sólo deben ser utilizadas por personal experto! Asegurarse de que la instalación sea colocada en modo estable y seguro para evitar cualquier situación de peligro para personas, animales y cosas. El usuario está obligado a seguir los reglamentos y leyes obligatorias en materia de seguridad en el país donde se utiliza el producto. Para un funcionamiento seguro, comprobar periódicamente el funcionamiento de todas las partes y la integridad antes de su uso.

El diseño, los cálculos, la instalación, la prueba y el mantenimiento de sistemas suspendidos o stack de audio profesionales deben ser realizados exclusivamente por personal autorizado. AEB Industriale no es responsable de instalaciones incorrectas realizadas sin cumplir con los requisitos de seguridad.

INSTALACIÓN FLOWN (EJEMPLO DE 1 ARRAY CON 8 MÓDULOS)

• Utilizar DBTECHNOLOGIES COMPOSER para configurar los parámetros del proyecto.
• Verificar que los parámetros locales de los diferentes módulos se encuentren correctamente configurados en cada panel amplificador. En particular, verificar según el proyecto, las configuraciones de Audio Attenuation, Speaker Coupling y High Frequency Compensation. Como alternativa, es posible modificar en tiempo real todos los parámetros de remoto si se realiza una conexión del line-array mediante red RDNet (DBTECHNOLOGIES NETWORK/AURORA NET). En este caso es importante que las configuraciones iniciales de proyecto se encuentren físicamente replicadas físicamente en los módulos VIO-L208 antes de la instalación. Para mayor información, consultar la sección PARÁMETROS DSP PRESET Y CONTROL REMOTO.
• Transportar mediante DT-VIOL208 los primeros 4 módulos y el fly-bar DRK-208 en el punto donde se izará el line-array. Tener listo un segundo carro (sin fly-bar) con otros 4 módulos para las siguientes fases de montaje del line-array completo. Para mayor información al respecto, consultar los manuales de estos accesorios.

LAS INDICACIONES DE CABLEADO ILUSTRADAS EN LAS SIGUIENTES FIGURAS SON PURAMENTE INDICATIVAS.

- Asegurar los frenos a las ruedas de DT-VIOL208.

- Quitar la correa de seguridad del carro.

- En la parte trasera introducir los brazos móviles [6] dentro de los soportes [4] como ilustrado en la sección MECÁNICA.

- Dentro de los brazos introducir los pines en correspondencia con los ángulos calculados anteriormente (para esta operación no es necesario levantar los módulos).

- Realizar las conexiones de puente audio, RDNet y alimentación como indicado en las secciones anteriores (para el número máximo de transmisiones de alimentación, consultar la sección ESPECIFICACIONES TÉCNICAS).

- Montar el fly-bar DRK-208 en el módulo superior siguiendo las configuraciones comprobadas con DBTECHNOLOGIES COMPOSER.

- Utilizando uno o dos motores y adecuados medios de volado (no suministrados), izar los 4 módulos fijados al DRK-208.

- Quitar los frenos a las ruedas de DT-VIOL208 y guardar el carro de transporte.

¡ATENCIÓN!

DRK-208 garantiza una capacidad de carga hasta 260 kg / 573 lbs. Cualquier otra configuración o información sobre el sistema, tales como la capacidad máxima y los puntos de fijación deben comprobarse antes de la instalación con el software dBTechnologies Composer (ver la sección correspondiente en este manual de uso). Se encuentra disponible de forma gratuita en el sitio www.dbtechnologies.com en la sección DOWNLOADS.

• Llevar los otros 4 módulos con un segundo carro DT-VIOL208 bajo a los primeros 4 actualmente suspendidos.
• Quitar la correa y regular los ángulos como descrito en la fase anterior.
• Hacer bajar en modo oportuno los 4 módulos suspendidos hasta engancharlos por delante y por detrás utilizando el método descrito en el párrafo MECÁNICA. Prestar la máxima atención durante esta fase cuando se desplaza el bloque superior suspendido (los cables de los motores deben permanecer tendidos). En las 2 fases de enganche, delantera y trasera de los 2 grupos, en caso de 2 motores, es posible empujar ligeramente hacia adelante los 2 módulos involucrados para facilitar el enganche. Utilizar siempre y solo las asas de los módulos para cogerlos.
• Completar las conexiones de puente audio, RDNet y de alimentación como indicado en las secciones anteriores (para el número máximo de transmisiones de alimentación, consultar la sección ESPECIFICACIONES TÉCNICAS). Levantar ligeramente el line-array para verificar que ángulos y enganches sean correctos. Eventualmente verificar con un inclinómetro láser (no incluido) que la inclinación del fly-bar corresponda con la del proyecto. Verificar que todos los pines se encuentren completamente introducidos y bloqueados.
• Quitar los frenos del carro DT-VIOL208 y quitarlo.
• Izar con suma atención el line-array ensamblado.
• Utilizar todas las técnicas de fijación necesarias para poder utilizar el line-array en modo estable y seguro, incluso considerando posibles fenómenos climáticos a los cuales podría estar sometido.

• Los 2 accesorios TF-VIO1 y AF-VIO1 permiten utilizar los módulos VIO-L208 como down fill debajo de un line array VIO-L210. En este caso, se recomienda mantener lo más posible una relación 1:3 entre los dos modelos de line array. Consultar también el manual de VIO-L210 y de los accesorios para más detalles.
• Con el accesorio AF-VIO1 es posible crear un line array de VIO-L208 con VIO-S118. Consultar las instrucciones específicas para más información.

VIO-L210 TF-VIO1 VIO-L208 VIO-L210 AF-VIO1 VIO-L208

CONFIGURATION EXAMPLES 6 VIO-L210 2 VIO-L208 9 VIO-L210 3 VIO-L205 RECOMMENDED RATIO 3:1

¡ATENCIÓN!

• ¡Nunca se deben utilizar las asas, los soportes ni cualquier otro elemento del altavoz para suspender directamente los módulos o el sistema!
• Cuando se use al aire libre, siempre es recomendable anclar el sistema para evitar oscilaciones causadas por el viento o la intemperie

VIO-L208

Cód. 420120268 REV. 1.1

INSTALACIÓN STACKED

- Es posible montar como máximo 3 módulos en configuración stacked en frame DSA-VIOL208 o AF-VIO1, para utilizarlos en un subwoofer VIO S318, S218, S118R.

- Por motivos de seguridad, utilizar DBTECHNOLOGIES COMPOSER para configurar los parámetros del proyecto.

- Colocar en el subwoofer (instalado sobre una superficie sin inclinación) el frame elegido. Para más detalles sobre este accesorio, consultar las instrucciones correspondientes.

- Añadir de a uno los módulos VIO-L208, con el ángulo previamente calculado, como ilustrado en la sección MECÁNICA.

- Verificar que los parámetros locales de los diferentes módulos se encuentren correctamente configurados en cada panel amplificador. En particular, verificar según el proyecto, las configuraciones de Audio Attenuation, Speaker Coupling y High Frequency Compensation. Como alternativa, es posible modificar en tiempo real, incluso en un segundo momento, todos los parámetros de remoto si se realiza una conexión del line-array mediante red RDNet (DBTECHNOLOGIES NETWORK). En este caso es importante que al menos las configuraciones iniciales de proyecto se encuentren físicamente replicadas en los módulos VIO-L208 antes de la instalación. Para mayor información, consultar la sección PARÁMETROS DSP PRESET Y CONTROL REMOTO.

- Realizar las conexiones de puente audio, RDNet y alimentación como indicado en las secciones precedentes.

¡ATENCIÓN!

- Si la superficie de apoyo presenta un mínimo de inclinación, se deberá fijar la instalación con medios mecánicos adecuados y/o con correas.

- Esta prescripción es necesaria también en caso de más de 2 sub y más de 3 módulos VIO-L208.

6. RESOLUCIÓN DE PROBLEMAS

El módulo no se enciende:

1. Comprobar la presencia correcta de la alimentación general del sistema.
2. Comprobar que la fuente de alimentación o la conexión de puente de alimentación esté insertada correctamente.

El módulo se enciende pero no emite sonidos:

1. Comprobar que las conexiones en entrada de la señal audio o los puentes de señal audio se hayan efectuado correctamente.
2. Comprobar que Audio Attenuation esté configurado en 0 dB.
3. Comprobar que la fuente de audio (mezcladora) esté correctamente conectada y activa.
4. En caso de conexión en red RDNet y control con DBTECHNOLOGIES NETWORK, comprobar que la función MUTE no esté habilitada.

El módulo emite un sonido no completamente satisfactorio.

1. Volver a comprobar el proyecto y las especificaciones de instalación y configuración mediante DBTECHNOLOGIES COMPOSER.
2. Comprobar que los parámetros de DSP PRESET vengan efectivamente replicados en el panel de control del módulo (sobre todo si no se utiliza el control remoto de los módulos).
3. En caso de conexión en red RDNet y control con DBTECHNOLOGIES NETWORK o AURORA NET, comprobar que todos los parámetros estén correctamente configurados.

VIO-L208

Cód. 420120268 REV. 1.1

7. ACTUALIZACIÓN DEL FIRMWARE

ES muy importante mantener actualizado el firmware del producto, para garantizar su funcionalidad completa. Controlar periódicamente la página web http://www.dbtechnologies.com en la sección "DOWNLOADS".

1. Descargar e instalar USB BURNER MANAGER en la sección "SOFTWARE & CONTROLLER" en el propio ordenador.
2. Descargar el archivo .zip del último firmware en la sección "DOWNLOADS" que se refiere al propio producto.
3. Conectar el producto al ordenador con un cable USB (no suministrado) con el conector correcto (consultar este detalle en la sección CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL).
4. En la pantalla del USB BURNER MANAGER, en la parte superior derecha, seleccionar "File Opening".
5. Seleccionar el archivo del firmware previamente descargado.
6. Seguir las operaciones mostradas en la pantalla.
7. Hacer clic en "ACTUALIZAR".

8. ESPECIFICACIONES TÉCNICAS

GENERAL

Tipo: Módulo line-array activo de 2 vías

DATOS ACÚSTICOS

Respuesta en frecuencia [- 6 dB]: 75 - 20000 Hz

Respuesta en frecuencia [± 3 dB]: 85 - 18100 Hz

Máx. SPL: 133.5 dB (frequency/preset dependent)

HF: 1 x 1.4” (Bobina: 3”)

Tipo de transductor HF: Titanio

LF: 2 x 8” (Voice Coil: 2”)

Tipo de transductor LF: Neodimio

Frecuencia de crossover: 1000 Hz

Guía de onda para altas frecuencias: Sí

Correctores de fase: Corrector de fase de aluminio

Directividad (HxV): 100° (-6 dB) x10° (módulo individual)

AMPLIFICADOR

Tipo:	Digipro® G3
Clase de amplificación:	Clase D
Potencia de amplificación (Pico)	1800 W
Potencia de amplificación (RMS): 900 W
Alimentación:	Auto-rango
Técnica de refrigeración:	Convección
Temperatura de uso (ambiente):	de -15° a +55° [°C]

VIO-L208

Cód. 420120268 REV. 1.1

PROCESADOR

Controlador interior: DSP 28/56 bit 48 kHz
Funciones avanzadas: Filtros FIR
Limitador: Peak, RMS, Térmico

INTERFAZ USUARIO

Controles:	Audio Attenuation, 2 mandos giratorios con 8 posiciones (Coupling, Compensation)
Indicadores led:	Limiter, Signal, Mute/prot, Ready
Led de estado (red RDNet) Link, Active, Remote Preset Active

ENTRADAS Y SALIDAS

Entradas y puentes de alimentación: PowerCON® In/Link

Entradas de audio: 1x XLR IN balanceado (aislamiento: Floating ADC)

Salidas de audio: 1x XLR link OUT balanceado

Entradas/salidas RDNet: Data In / Data Out (conectores etherCON®)

USB (actualización del firmware): 1x USB MINI tipo B

ESPECIFICACIONES DE ALIMENTACIÓN (ABSORCIÓN)

Absorción a 1/8 de la potencia en condiciones medias de uso (*):	1.6 A (220-240V~) - 2.8 A (100-120V~)
Absorción a 1/3 de la potencia en condiciones máximas de uso (**):	2.7 A / 76 W (220-240V~) - 4.7 A / 70 W (100-120V~)
Absorción con altavoz encendido en ausencia de señal (idle):	22 W
Corriente de inrush:	21 A
Número de módulos máximo por línea de alimentación (**)[mains input + mains link]:	1 + 5 (220-240V~) / 1 + 3 (100-120V~)

* NOTA PARA EL INSTALADOR: Valores que se refieren a 1/8 de la potencia, en condiciones medias de funcionamiento (programa musical con clipping raro o ausente). Para cualquier tipo de configuración, se recomienda considerar los valores mínimos de dimensionamiento.
** NOTA PARA EL INSTALADOR: Valores que se refieren a 1/3 de la potencia, en condiciones pesadas de funcionamiento (programa musical con frecuente clipping e intervención del limitador). Se recomienda el dimensionamiento según estos valores en caso de instalaciones y tours profesionales.

VIO-L208 Cód. 420120268 REV. 1.1

ESPECIFICACIONES MECÁNICAS

Material: gabinete de madera - acabado poliurea negra
Rejilla: completamente de metal - elaboración CNC
Asas integradas (2 x lado)
Predisposiciones delanteras de montaje:	Soportes retráctiles, puntos integrados en el gabinete con pin a desenganche rápido
Predisposiciones traseras de montaje:	Soporte graduado y brazo móvil con pin a desenganche rápido
Montaje flown y stacked: Con accesorio fly -bar DRK-208
Ancho: 600 mm (25.98 inch.)
Altura: 260 mm (10.24 inch.)
Profundidad: 390 mm (15.35 inch.)
Peso: 28.6 kg (39.9 lbs.)

Las características, especificaciones y el aspecto de los productos pueden cambiar sin previo aviso. dBTechnologies se reserva el derecho de modificar o mejorar el diseño o la fabricación sin asumir la obligación de modificar o mejorar también los productos realizados anteriormente.

AEB

A.E.B. Industriale Srl

Via Brodolini, 8
