BEDIENUNGSANLEITUNG VIO L208 DB Technologies

BEDIENUNGSANLEITUNG - Abschnitt 1

CARACTERISTIQUES TECHNIQUES - Section 1

Die Warnungen in diesem Handbuch müssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2" beobachtet werden".

SPECIFICHE MECCANICHE 32

VIO-L208

Cod. 420120268 REV. 1.1

RECOMMENDED RATIO 3:1

ATTENZIONE!

8. SPECIFICHE TECNICHE

GENERALE

SPECIFICHE MECCANICHE

EINLEITENDER ÜBERBLICK 63

ANHALTSPUNKTE FÜR DEN BENUTZER.... 63

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN.... 64

GRÖSSE UND GEWICHT.... 64

AKUSTISCHE EIGENSCHAFTEN 64

MECHANIK 65

ZUBEHÖR 68

EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBEREICHS.... 69

INPUT-, OUTPUT- UND STEUERBEREICH 70

VERSORGUNGSBEREICH 71

2. DBTECHNOLOGIES COMPOSER.... 72

3. DSP-VOREINSTELLUNGSPARAMETER UND FERNSTEUERUNG.... 76

4. VERBINDUNGEN 78

VERBINDUNG UND START DER STROMVERSORGUNG.... 78

VERBINDUNG UND RÜCKLAUF VON AUDIOSIGNAL UND RDNET.... 79

5. INSTALLATION UND KONFIGURIERUNG 81

VERPACKUNGSINHALT 81

FLOWN-INSTALLATION (BEISPIEL FÜR 1 ARRAY MIT 8 MODULEN).... 81

GESTAPELTE INSTALLATION 85

6. PROBLEMABHILFE 86

7. FIRMWARE-AKTUALISIERUNG 87

8. TECHNISCHE DATEN 88

ALLGEMEINE DATEN 88

AKUSTIK-DATEN 88

VERSTÄRKER 88

PROZESSOR 89

BENUTZEROBERFLÄCHE 89

EINGÄNGE UND AUSGÄNGE 89

STROMSPEZIFIKATIONEN (ABSORPTION) 89

MECHANISCHE SPEZIFIKATIONEN 90

VIO-L208

Art.-Nr. 420120268 REV. 1.1

1. ALLGEMEINE INFORMATIONEN

HERZLICH WILLKOMMEN!

Danke, dass Sie sich für den Kauf eines von dBTechnologies in Italien entworfenen und entwickelten Produkts entschieden haben! Dieses aktive

Line-Array-Modul, leistungsstark und einfach zu montieren, ist das Ergebnis langjähriger Erfahrung im Bereich der Soundsysteme. Es implementiert optimierte Lösungen im akustischen und elektronischen Bereich sowie bei der Materialauswahl.

EINLEITENDER ÜBERBLICK

Mit dem aktiven 2-Wege-Line-Array-Modul VIO-L208 beginnt eine neue Ära im Bereich Soundsysteme für mittlere bis große Live-Innen- und Außenanwendungen. Die VIO-Serie vereint technische Innovation und optimiertes Design in einem hervorragend klingenden System - verpackt in eine kompakte mechanische Lösung, die schnell und einfach zu installieren ist. Die wichtigsten Merkmale sind:

• akustisches Design mit optimiertem Frontpanel für den Frequenzgangausgleich für eine akkurate Audioabdeckung
• Gehäuse aus Holz mit Polyurea-Beschichtung für einen besseren Oberflächenschutz
• 3-Punkt-integriertes Takelage-System für schnelle Montage und Demontage
• leistungsstarker (900 W RMS) und geräuscharmer Verstärker, der ohne Belüftung auskommt und eine SPL-Spitze von 133.5 dB (bei 1 m) erreicht
• eine durch einen leistungsfähigen 56-Bit-DSP ausgeführte Steuerung
• Floating-ADC-Technologie für eine perfekte Isolierung von Interferenzen, Rauschen oder Brummen des Audio-Eingangs
• Strom-, Audio- und Netzwerkrelais für eine optimierte Verkabelung
• RDNet-Steuerung on board, Vorhersage- und Fernverwaltungssoftware (DBTECHNOLOGIES COMPOSER, EASE, EASE FOCUS 3, DBTECHNOLOGIES NETWORK AURORA NET)

ANHALTSPUNKTE FÜR DEN BENUTZER

Zur besten Verwendung Ihres VIO-Lautsprechers empfehlen wir:

• Lesen Sie die in der Packung enthaltene Quick Start-Anleitung sowie die vorliegende komplette Bedienungsanleitung in allen ihren Teilen und bewahren Sie sie über die gesamte Lebensdauer des Produkts hinweg auf.
• Registrieren Sie das Produkt auf der Website http://www.dbtechnologies.com im Abschnitt „ASSISTENZ“.
• und bewahren Sie die Kaufquittung sowie die GARANTIE (Bedienungsanleitung „Abschnitt 2“ gut auf).

VIO-L208 Art.-Nr. 420120268 REV. 1.1

MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN

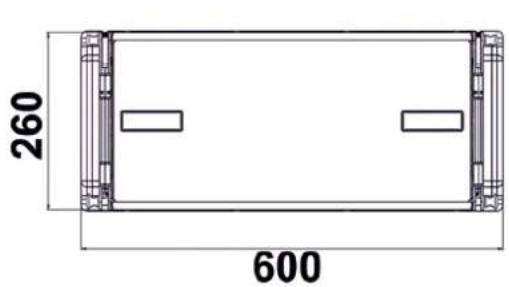

GRÖSSE UND GEWICHT

Die VIO-Serie wurde mit einem besonderen Augenmerk auf weniger Gewicht und ein kleineres Format entworfen.

Das hölzerne Gehäuse hat eine Polyurea-Beschichtung und wiegt 18.8 kg.

Die Maße sind: 600 mm (L), 260 mm (H), 390 mm (W).

260 600

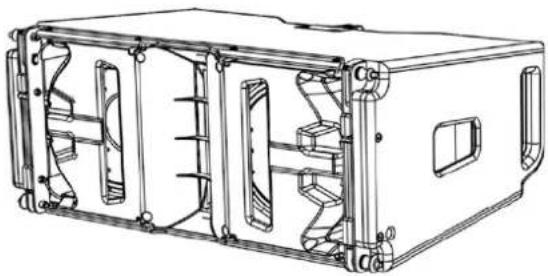

AKUSTISCHE EIGENSCHAFTEN

Die akustische Optimierung beginnt bereits bei der sorgfältigen Auswahl der Materialien, Form und Geometrie des Holzgehäuses.

Im Inneren des Moduls gewährleisten verschiedene Vorrichtungen die Wiedergabegenauigkeit in einem sehr breiten Frequenzspektrum.

Insbesondere werden die beiden 8-Zoll-Tieftöner mit hochwertigen Neodym-Magneten und der 3-Zoll-Kompressionstreiber aus Titan (1/4-Zoll-Ausgang) dank eines Frontpanels mit Phasenkorrektor optimiert.

Diese Details sorgen für eine perfekte Übereinstimmung zwischen den Modulen und ermöglichen so einen optimalen Frequenzgang sowohl für Fern- als auch für Off-Axis-Zuhörer.

Art.-Nr. 420120268 REV. 1.1

MECHANIK

1 2 3

Die Modul-Ergonomie und eine schnelle Montage des Line-Arrays sind gewährleistet durch:

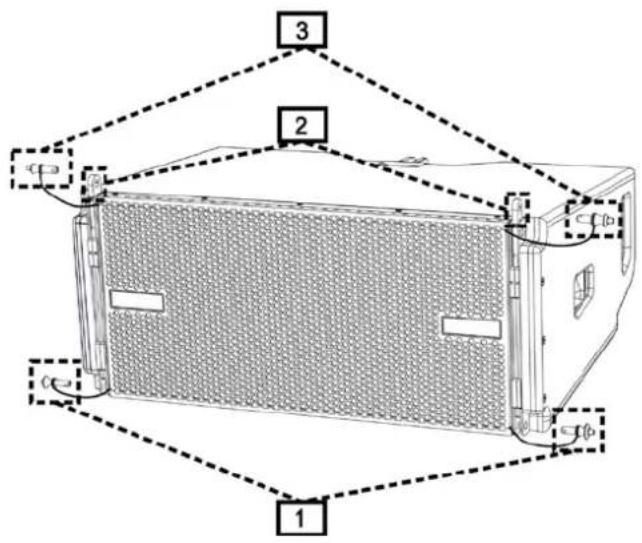

VORDERSEITE

1) Unteres Verankerungssystem für den Anschluss anderer Module oder Frames TF-VIO1/AF/VIO1/DSA-VIOL208 (in Flown-/gestapelter Konfiguration).
2) Versenkbare Halterungen für die Verankerung an einem oberen Modul (oder an der DRK-208 Flybar in Flown-Konfiguration).
3) Stifte zur Befestigung der versenkbaren Halterungen in Offen- / Schließstellung [2].

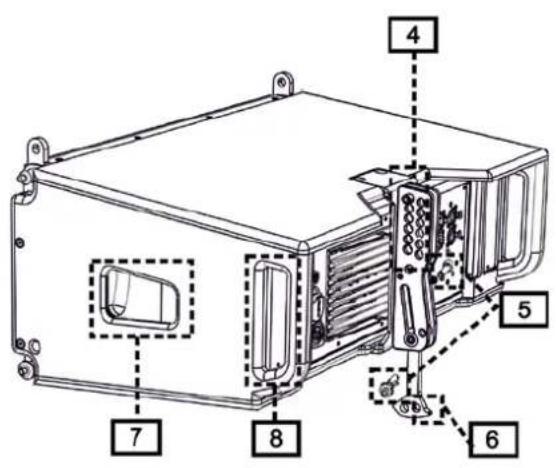

RÜCKSEITE

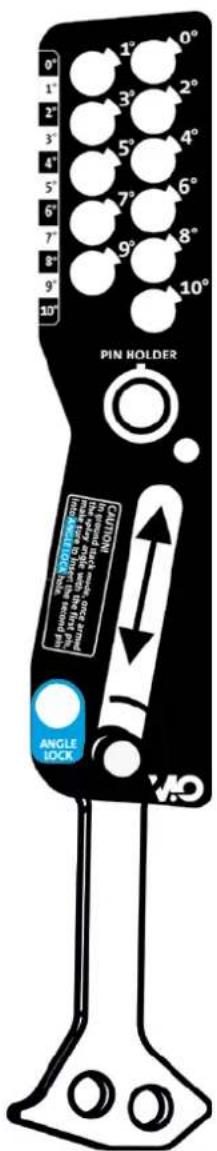

4) Zentrale Halterung. Mithilfe des Schilds mit Winkelgradmarkierungen kann der Winkelgrad des Line-Array-Moduls ausgewählt werden. Einstellungen sind ab 1 Grad möglich (Bereich von 0 - 10°).

5) Stifte zur Fixierung des Neigungswinkels: Hierzu werden jeweils nur 1 Stift in der Flown-Konfiguration und 2 Stifte in der gestapelten Aufstellung benötigt. Siehe dazu die Abbildungen auf Seite 9.

6) Beweglicher Arm mit Langloch. Dieser wird an der Halterung [4] angeordnet und fixiert den eingestellten Winkel mechanisch mithilfe der Stifte [5].

SEITENTEILE RECHTS UND LINKS

7) Griff, der für die Gewichtsverteilung des Gehäuses optimal positioniert ist.
8) Rückseitiger Griff, der das Anheben der Rückseite des Moduls bei fixierter Vorderseite erleichtert.

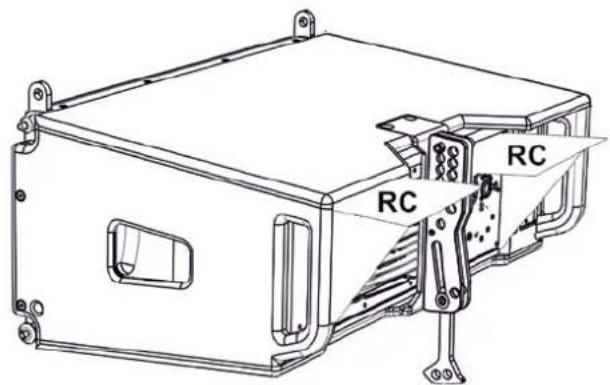

Die VIO-L208-Module sind außerdem auf der Rückseite mit 2 Regenabdeckungen ausgestattet, um den Verstärker vor Wasser zu schützen und auch bei kritischen Witterungsbedingungen zu betreiben zu können. Diese werden der Einfachheit halber nicht mehr in den folgenden Zeichnungen gezeigt.

Nähere Informationen zum Flybar (siehe Abschnitt ZUBEHÖR) finden Sie im entsprechenden Handbuch.

RC RC

VIO-L208 Art.-Nr. 420120268 REV. 1.1

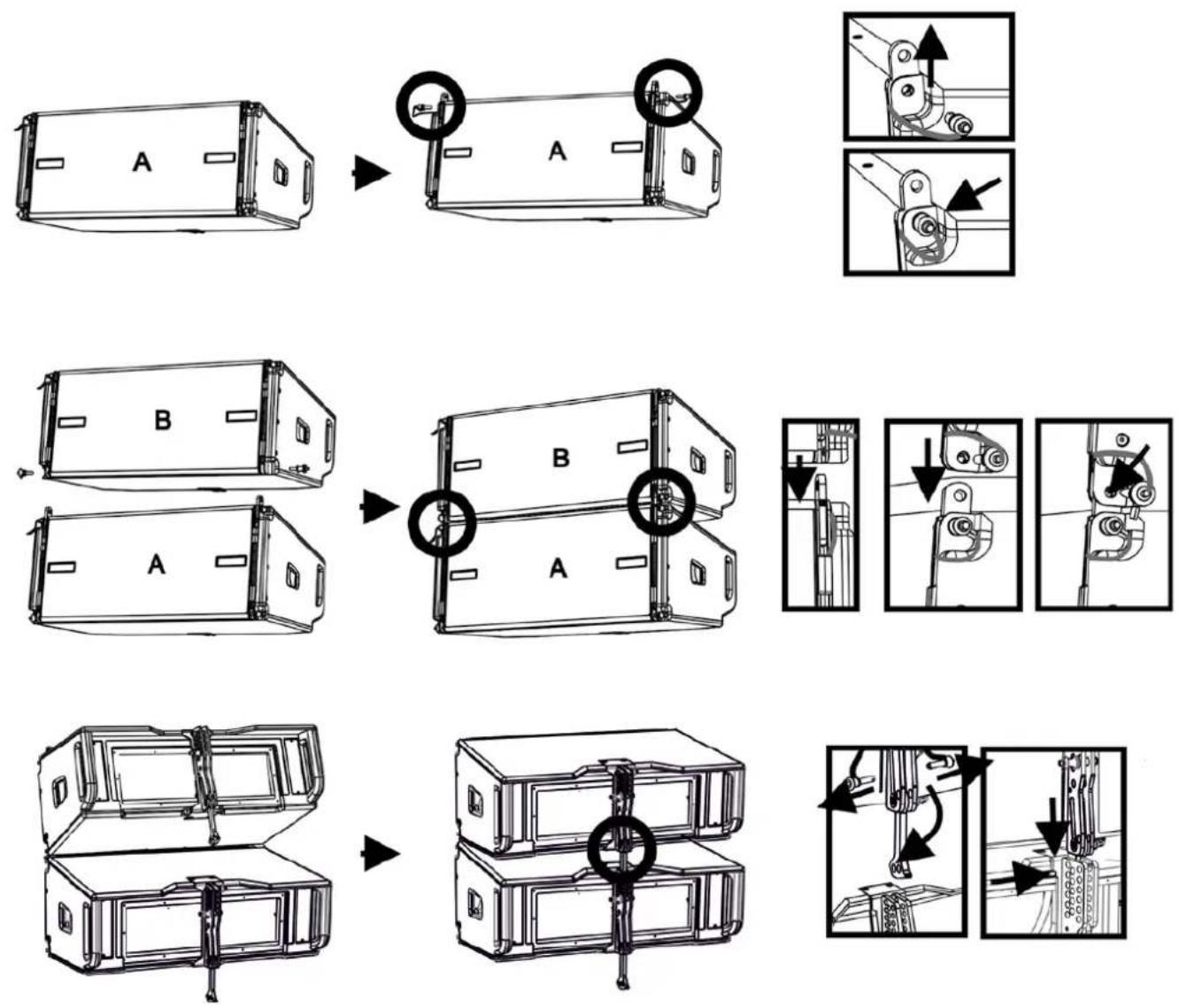

Die Montage der 2 Module A und B erfordert einige einfache Schritte:

• Am Modul A die Stifte [3] entfernen, die versenkbaren Halterungen [2] anheben und mit den Stiften [3] an der neuen Position befestigen.
• Entfernen Sie die Stifte [1] von Modul B, setzen Sie sie auf das Modul A und setzen Sie die Halterungen [2] wie dargestellt ein. Befestigen Sie dann die Vorderseite der beiden Module mit den Stiften [1] des Moduls B.
• Auf der Rückseite die Stifte [5] von den hinteren Halterungen [4] entfernen. Setzen Sie dann den beweglichen Arm [6] des Moduls B in die Halterung [4] des Moduls A ein. Die nächste Seite zeigt im Detail die Befestigung des Winkels auf der Rückseite zwischen den beiden Modulen.

VIO-L208

Art.-Nr. 420120268 REV. 1.1

Das Beispiel zeigt das Einstellen eines 5-Grad-Winkels zwischen 2 Modulen.

Bevor Sie einen anderen Vorgang durchführen, stellen Sie sicher, dass nach dem Einsetzen des beweglichen Arms [6] das Loch im gewählten Winkel auf Flucht liegt.

• FLOWN-KONFIGURATION: nur 1 Stift in das Loch im gewählten Winkel einführen. Der zweite Stift kann in das Loch „STIFTHALTER“ eingefügt werden. Beachten Sie, dass diese Art der Konfiguration während der Montage eine Änderung des Winkels ohne die Erfordernis des Anhebens des oberen Moduls ermöglicht.
• STAPEL-KONFIGURATION: Den Stift 1 in das Loch des gewählten Winkels einsetzen, dann das Modul B so weit anheben, wie es der bewegliche Arm [6] erlaubt. Dann den zweiten Stift in die Stellung „WINKELSICHERER“ stecken und das Modul B loslassen. Auf diese Weise wird das Modul B vollständig durch die 2 Stifte auf der Rückseite blockiert.

Achten Sie nach Abschluss der Montage darauf, dass alle Stifte vollständig eingesteckt und gut fixiert sind.

ZUBEHÖR

Für eine schnelle Montage sind optional folgende Zubehörteile vorgesehen:

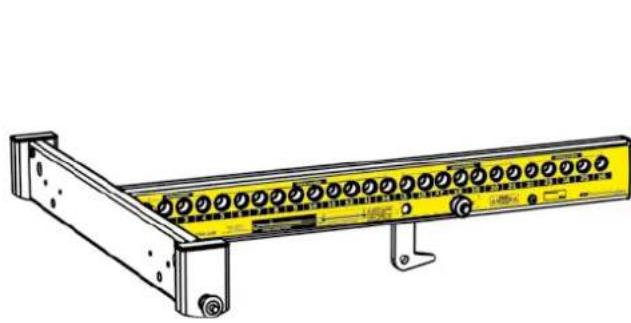

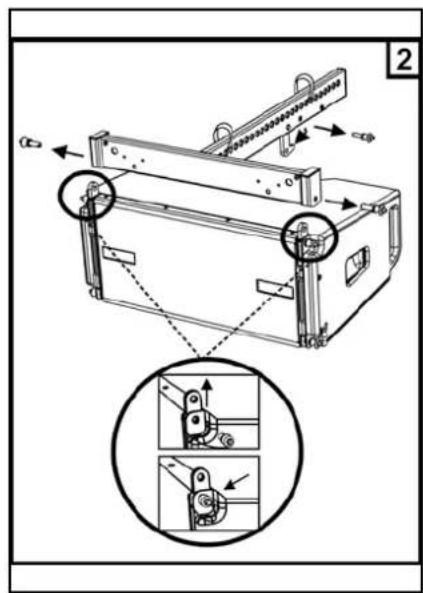

• DRK-208, Flybar für Flown- und gestapelte Verwendung der Line-Array VIO-L208-Module.

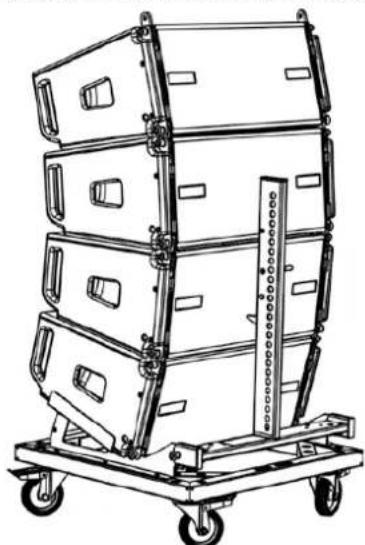

• DT-VIOL208, Wagen zum Transport von bis zu 4 Module VIO-L208 und 1 fly-bar DRK-208. Die Befestigung mit dem Sicherungsriemen (im Lieferumfang) ist Pflicht.

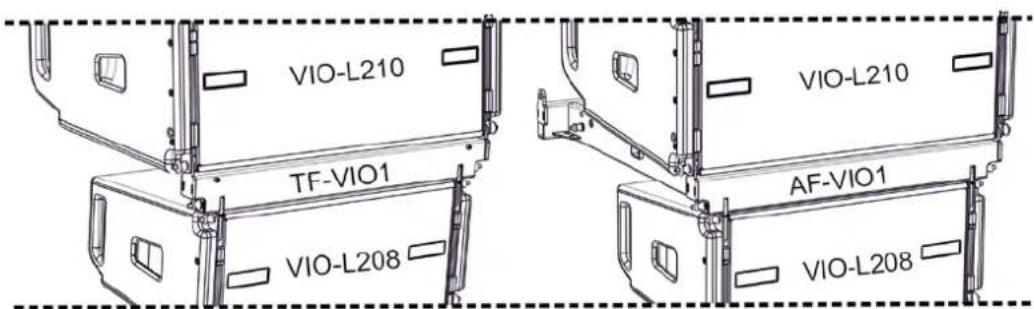

• TF-VIO1, Zubehör, das eine Verwendung des VIO-L208 in der Flown-Konfiguration unter den VIO-L210 Modulen ermöglicht.
• AF-VIO1, Zubehör für Flown- und gestapelte Konfigurationen (für weitere Informationen dazu siehe entsprechende Anleitung). Wichtig ist, zu berücksichtigen, dass dieses Zubehör auch ein line-array mit VIO-S118 ermöglicht.

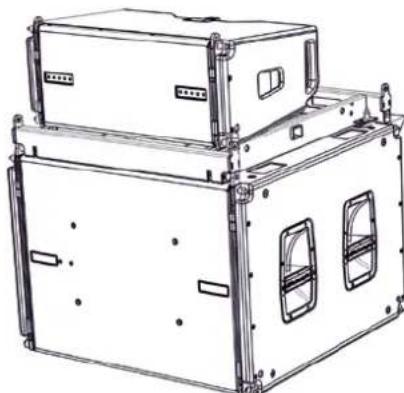

• DSA-VIOL208, Zubehör für die gestapelte Konfiguration auf sub oder Pfahl.

- Verwenden Sie nur Zubehör und Konfigurationen, die in diesem Handbuch beschrieben sind, und arbeiten Sie gemäß den Anweisungen in den mit dem Zubehör gelieferten Anleitungen.

Für jegliche weiteren Informationen nehmen Sie bitte Bezug auf die entsprechenden Bedienungsanleitungen. Konsultieren Sie für alle Updates auf Accessoires bitte www.dbtechnologies.com

VIO-L208

Art.-Nr. 420120268 REV. 1.1

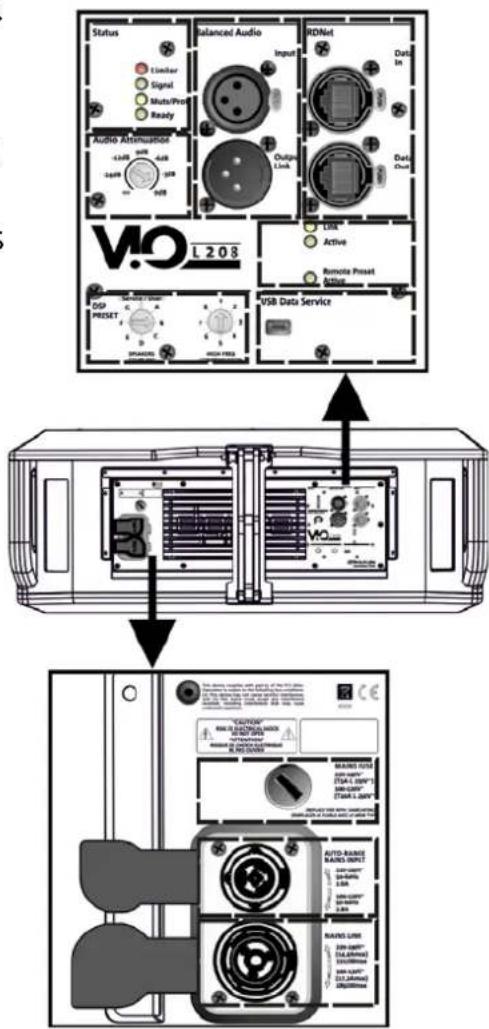

EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBEREICHS

Der digitale Verstärker der Klasse D ist das Herzstück des VIO-L208. Der ermöglicht auf geräuscharme und effiziente Weise die Bereitstellung von bis zu 900 W RMS, ohne die Notwendigkeit einer Lüftungsanlage. Das System wird von einem leistungsfähigen DSP gesteuert, wodurch der Line Array in jedem Verwendungskontext sofort und schnell konfiguriert werden kann. Dank der Möglichkeit der Netzwerkverbindung mit RDNet können die Panel-Parameter mit der Software „DBTECHNOLOGIES NETWORK“ ferngesteuert werden (siehe Abschnitt DSP-VOREINSTELLUNGSPARAMETER UND FERNBEDIENUNG).

Das Panel des DIGIPRO G3 verfügt über:

• Eingang, Ausgang und Steuerbereich
- Versorgungsbereich

ACHTUNG!

• Versperren Sie nicht die hinteren Kühlkörper des Verstärkers. Wenn sich das Modul übermäßig erwärmt, reduziert sich allmählich die Lautstärke, bis das VIO-L210 thermisch wieder stabilisiert ist. Das Niveau wird automatisch wiederhergestellt, wenn die normale Betriebstemperatur erreicht ist.
• Versuchen Sie nicht, den Verstärker zu öffnen.
• Bei Funktionsstörungen sofort den Strom abschalten, indem Sie das Modul vom Stromnetz trennen, dann wenden Sie sich bitten an einen autorisierten Techniker.

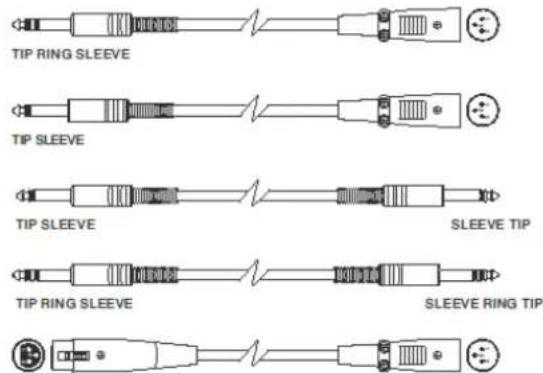

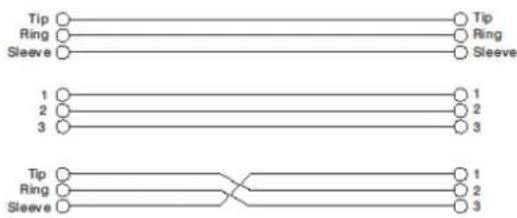

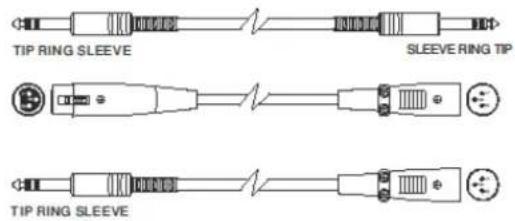

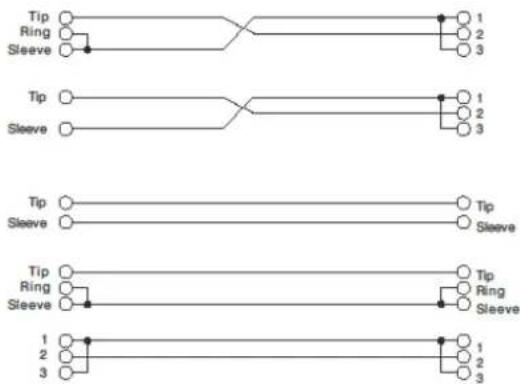

• Es empfiehlt sich, hochwertige Kabel mit Original-Neutrik®-Steckverbindern zu verwenden. Überprüfen Sie die Kabel regelmäßig auf deren Unversehrtheit.

• Der Lautsprecher wird mit einer montierten Sicherung für den Betrieb im Bereich 220-240 V geliefert. Wenn Sie im Spannungsbereich 100-120 V arbeiten müssen:

• Trennen Sie alle Verbindungen, einschließlich der Stromversorgung.

• Warten Sie 5 Minuten.
• Ersetzen Sie die Sicherung durch die im Lieferumfang enthaltene Sicherung für den Bereich 100-120 V.

ACHTUNG!

- Entfernen Sie niemals das Frontschutzgitter des Produkts.

Um die Gefahr eines Stromschlags zu vermeiden, muss im Fall einer versehentlichen Beschädigung oder eines Austauschs des Schutzgitters (was beim Kundendienst ausgeführt werden muss) sofort die Stromversorgung getrennt werden.

Schließen Sie das Netzteil nicht an, wenn das Schutzgitter nicht angebracht ist.

VIO-L208 Art.-Nr. 420120268 REV. 1.1

Status Linear Signal Multi/Prof Ready Audio Attenuation 4.0dB 4.0dB 2.4dB 2.4dB VOL208 Balanced Audio Input RDNet Data In Output Link Data Chart Link Active Remote Preset Active DSP PRiset SUNAOS HIGH PRESS VSB Data Service

BEREICH
EINGANG, AUSGANG UND STEUERUNG
BEREICH
STROMVERSORGUNG

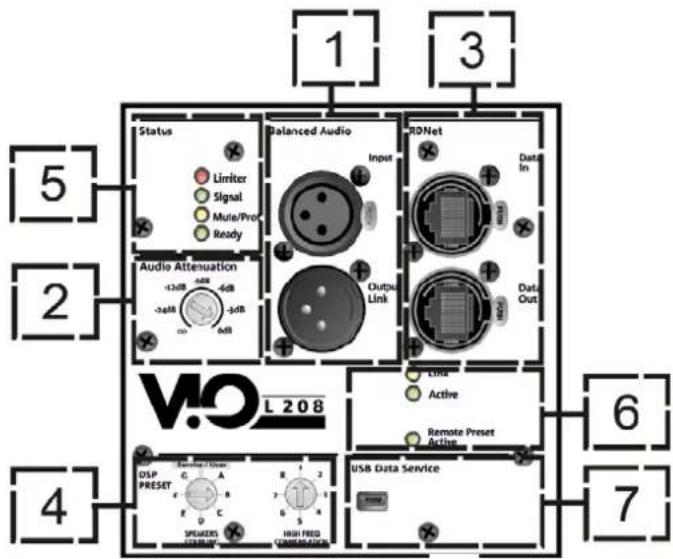

INPUT-, OUTPUT- UND STEUERBEREICH

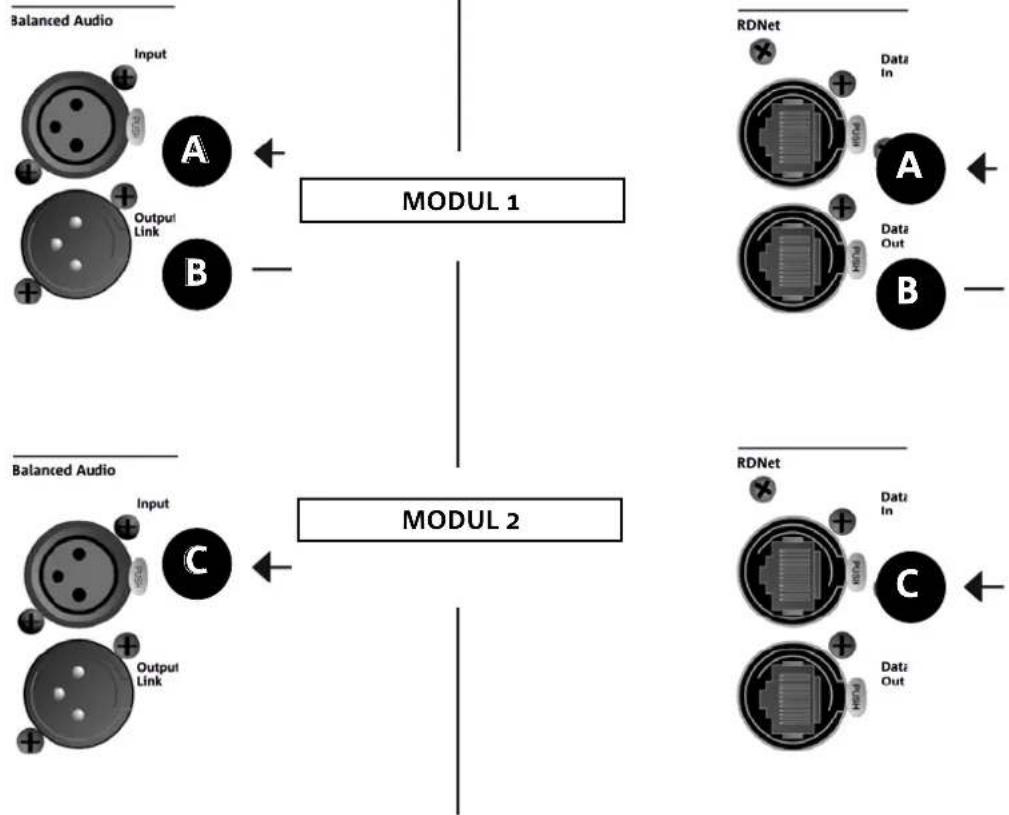

1. AUDIO-EINGANG UND RÜCKLAUF („symmetrisches Audio“)

Eingang und Ausgang kompatibel mit symmetrischen XLR-Kabeln

Insbesondere wird der „Eingang“ für die Verbindung mit dem vom Mischer oder einem anderen Lautsprecher stammenden Audiosignal verwendet, der „Ausgangs-Anschluss“ wird für den Rücklauf des Signals zu den anderen Modulen des Line Arrays in Daisy-Chain-Konfiguration verwendet.

1. AUDIO-ANPASSUNG

Ermöglicht die Einstellung der Dämpfung des Moduls über die Eingangslautstärke.

Vor Beginn der Montage des Line Arrays auf 0 dB setzen.

1. EINGANG UND RÜCKLAUF DER RDNet-NETZWERKVERBINDUNG

Abschnitt ist mit Netzwerkkabel mit etherCON / RJ45-Steckverbindern kompatibel.

Insbesondere sollte „Daten Ein“ mit Geräten wie RDNet Control 2 oder Control 8 verbunden sein; „Daten Aus“ kann für den Neustart des Netzwerks zu anderen Modulen des Line Arrays in einer Daisy-Chain-Konfiguration verwendet werden.

1. DSP-VOREINSTELLUNG

Drehregler zur Akustikeinstellung des Line Arrays.

Es empfiehlt sich, diese Bedienelemente (oder die gleichen Parameter über die RDNet-Verbindung entfernt) zu verwenden, um das akustische Verhalten in Abhängigkeit von der Anzahl der Module und deren Orientierung zu optimieren. Weitere Einzelheiten zur Verwendung von „SPEAKER COUPLING“ und „HIGH FREQUENCY COMPENSATION“ finden Sie im Abschnitt PARAMETRI DSP VOREINSTELLUNG E CONTROLLO REMOTO.

1. STATUS-LEDs

LEDs für den Betrieb des Moduls. Eine Tabelle auf der nächsten Seite fasst die Bedeutung der verschiedenen LEDs zusammen.

1. STEUER-LEDs

Betriebs-LEDs des Moduls mit Vernetzung (RDnet).

Wenn „Anschluss“ aktiviert ist, bedeutet dies insbesondere, dass das RDNet-Netzwerk aktiv ist und das Gerät erkannt hat. Wenn „Active“ blinkt, bedeutet dies, dass der Datenaustausch hergestellt ist. „Remote Preset Active“ zeigt an, dass alle lokalen Bedienelemente des Verstärker-Bedienfelds von der RDNet-Fernsteuerung umgangen werden.

1. USB-DATENSERVICE

Ein Mini-USB-Port B, der nur für die Firmware-Aktualisierung des Produkts verwendet wird. Weitere Informationen finden Sie im Abschnitt „FIRMWARE-AKTUALISIERUNG“.

VIO-L208

Art.-Nr. 420120268 REV. 1.1

LED-TYP	BEIMEINSCHALTENDESLAUTSPRECHERS	BETRIEBNORMAL	WARNINGGENERISCHE	ABSCHALTUNGWEGENDESLAUTSPRECHERS
LIMITER ERLOSCHEN AUSGESCHALTET,		EIGENSTÄNDIGESEINSCHALTEN NURBEI EINEMEINGRIFF	BLINKENVORÜBERGEHENDES	KONTINUIERLICHESZYKLISCHES BLINKEN
SIGNAL	ERLOSCHEN BLINKEN	MIT SIGNAL	SIGNAL NORMALAUDIO-EINEINGANG	ERLOSCHEN
STUMM /PROT	EINGESCHALTET EINIGESEKUNDEN	ERLOSCHEN BLINKENVORÜBERGEHENDES		DAUERHAFTLEUCHTEND
BEREIT ERLOSCHEN DAUERHAFT		LEUCHTEND	DAUERHAFTLEUCHTEND	ERLOSCHEN

Tabelle der Status-LED-Signale

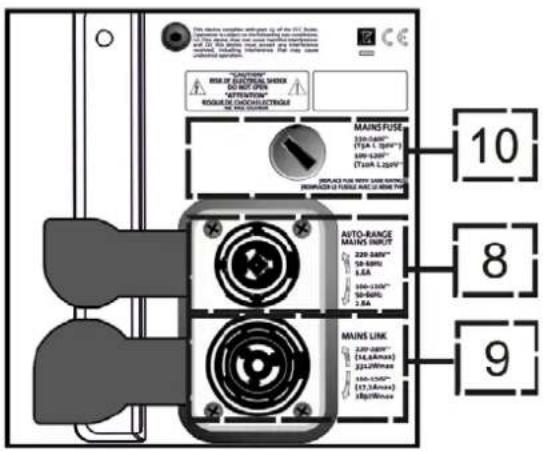

VERSORGUNGSEBEREICH

CAUTIONS AIR DE ELECTRIC SHOWER BE NOT OPEN "ATTENTION" RESIDENT FOR CONTROL MAIN FUSE 120-1500" (TA) 1.1 (400") 100-1200" (Ta) 1.2 (400) IMPACTOR WITH MAIN SWITCHING PROVIDENCE OF LOAD AND CAN BEING TYPE AUTO-RANGE MAINS INPUT 220-3000" 50-800u 6.8A 100-1300" 50-900u 2.8A MAINS LINK 220-3000" (14,64max) 250/19max 100-1300" (17,34max) 350/19max 10 8 9

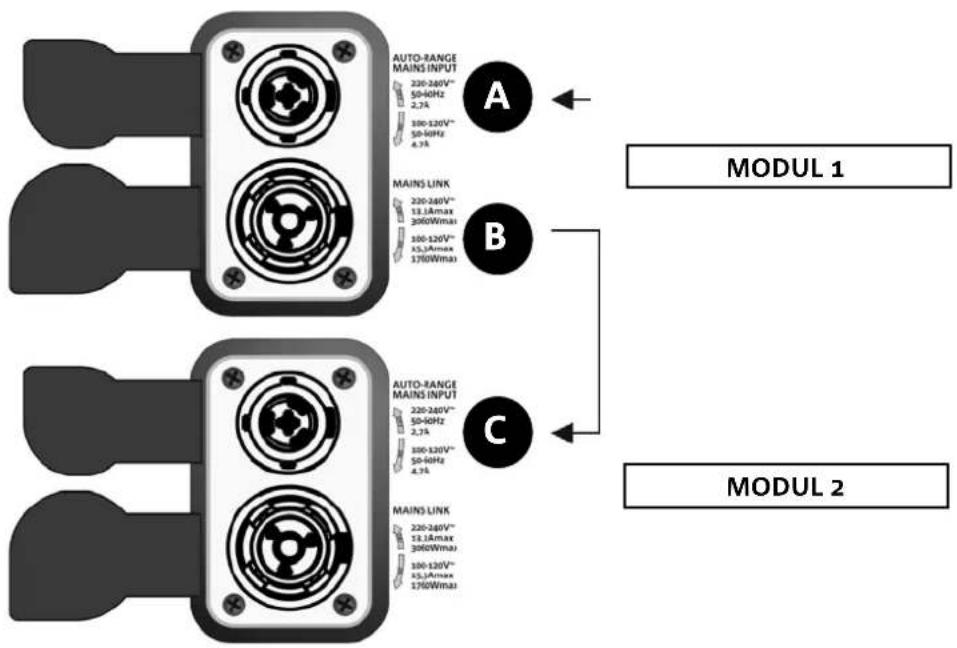

8. VERSORGUNGSVERBINDER „MAINS INPUT“

Kompatibel mit dem powerCON TRUE1®-Verbinder ist die Stromversorgung mit der Auto-Bereich-Funktion ausgestattet. Sobald der entsprechende Bereich definiert ist, wird bei Bedarf durch Austausch der Sicherung die Spannung im Intervall [100-120V \~] oder [220-240V \~] automatisch erkannt.

9. VERSORGUNGSRÜCKLAUF „MAINS-ANSCHLUSS“

Kompatibel mit einem powerCON TRUE1®-Stecker zum Rücklauf der Stromversorgung anderer Module. Die maximale Anzahl der Module, die in einem neu gestarteten System angeschlossen werden können, finden Sie im Abschnitt TECHNISCHE DATEN.

10. NETZWERKSICHERUNG

Gehäuse für die Netzsicherung.

VIO-L208 Art.-Nr. 420120268 REV. 1.1

2. DBTECHNOLOGIES COMPOSER

DBTechnologies Composer-Software, die zum kostenlosen Download unter www.dbtechnologies.com zur Verfügung steht, ist ein Instrument für die korrekte Gestaltung der für die gesamte VIO-Serie empfohlenen Audiosysteme.

Es bietet eine Lösung dafür, die Räume zu sonorisieren und zeigt dazu den Winkel der Line-Array-Module an, um die gewünschte Abdeckung und die Voreinstellung zu erreichen.

Obwohl es sich um ein prädiktives Instrument handelt, ermöglicht es eine Reihe von manuellen Einstellungen, um die Konfiguration nach beliebigen Schallfeldmessungen oder spezifischen Anforderungen zu verfeinern.

Schließlich ist es ein wirksames Instrument zur Beurteilung der Sicherheit der Anlage. Durch die Simulation des statischen Verhaltens der Flybar und die Anzeige der mechanischen Kräfte am Spiel ermöglicht es, zu überprüfen, wie viele Module installiert werden sollten, bevor ein Überlastungszustand erreicht wird.

Die Hauptabschnitte des dBTechnologies Composer sind:

• COMPOSER - allgemeine Ansicht, die die Eingabe der Projektdaten erlaubt
• LAs PREDICT - mit Sicherheitssimulation, Konfiguration und Test von Line Arrays
• SUBs PREDICT - mit Sicherheitssimulation, Konfiguration und Test von Subwoofern

Dieses Kapitel beschreibt einige Details der Software in Bezug auf Installation und Sicherheit, insbesondere für die FLOWN-Konfiguration des VIOL208-Line-Arrays.

VIO-L208

Art.-Nr. 420120268 REV. 1.1

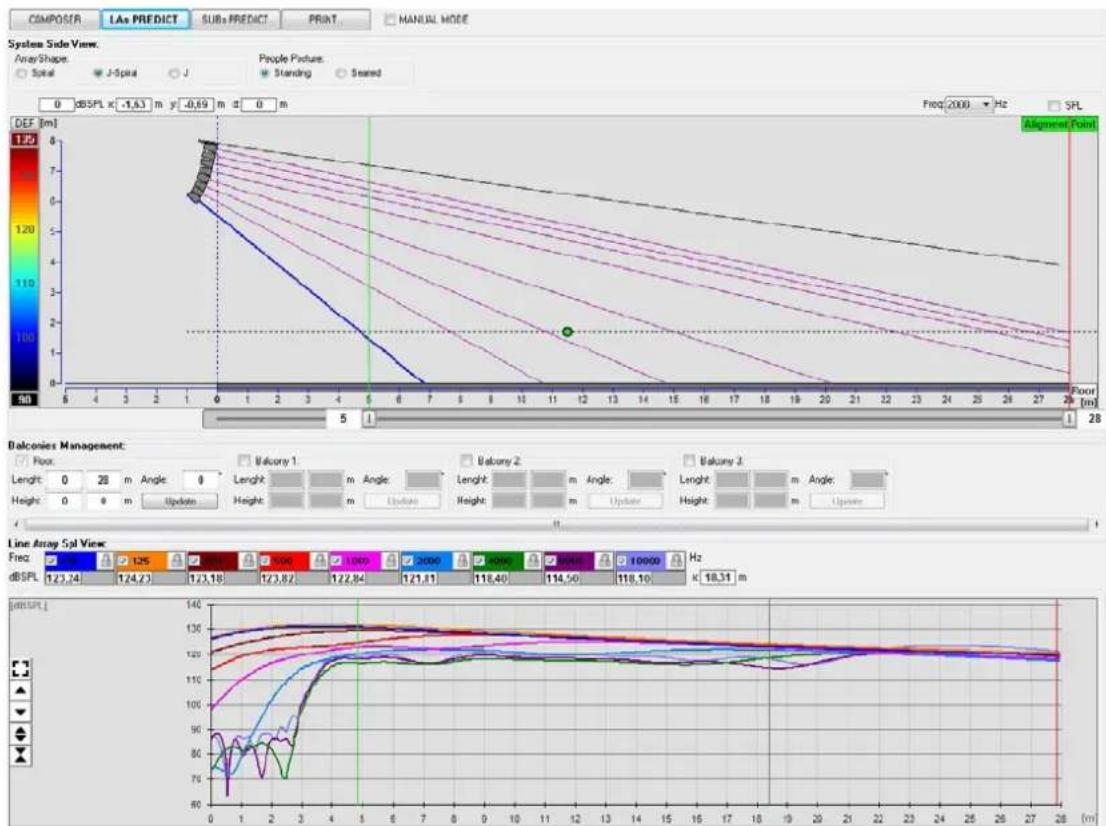

Der Abschnitt „LAs PREDICT“ enthält alle Informationen, die für die ordnungsgemäße Konfiguration, überflogen oder gestapelt, eines VIO-Systems erforderlich sind. Um darauf zuzugreifen, müssen Sie zuerst die Projektdaten eingeben, die im Abschnitt Komponieren enthalten sind.

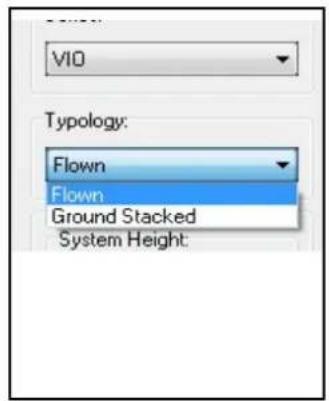

Die Systemdaten-Seite bietet die folgenden Vorschläge: die Winkeleinstellung der verschiedenen Module, verschiedene Parameter, die sich auf den Abschnitt „DSP-Voreinstellung“ und die Winkeleinstellung der DRK-208 Flybar beziehen. Diese letzte Winkeleinstellung kann auf dem Feld unter Verwendung eines Laser-Inklinometers detektiert werden, das nicht im Lieferumfang enthalten ist, dessen Aufbau im Handbuch des DRK-208 dargestellt ist.

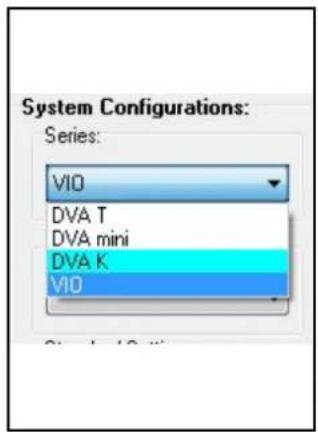

System Configurations: Series: VIO DVA T DVA mini DVA K VIO

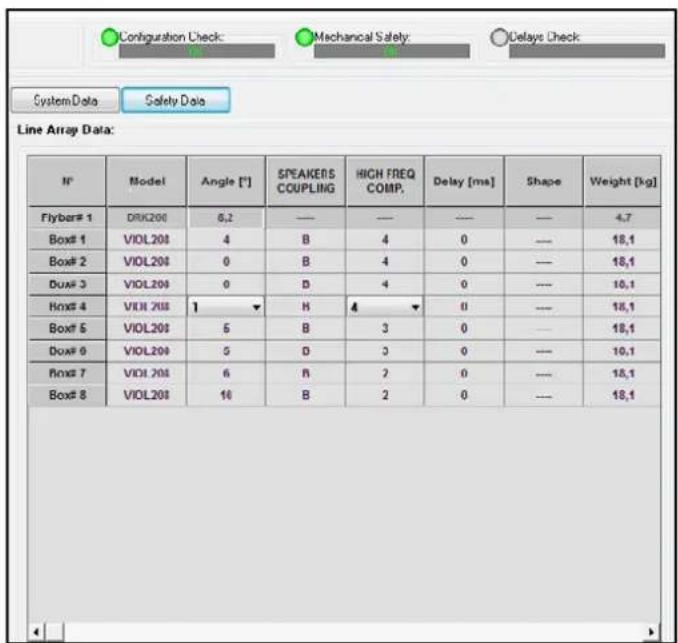

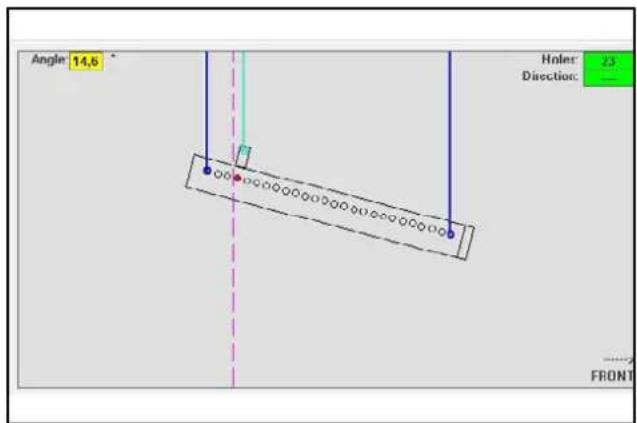

Im Bereich Sicherheitsdaten finden Sie eine Simulation des Schwerpunkts beim Flown-System mit DRK-208.

Insbesondere kann der Benutzer zwischen EUROCODE 3 oder BGV-C1 Referenzen wählen.

Die zugehörigen Ergebnisse werden grün, wenn sicher und rot dargestellt, wenn die maximal zulässige Belastung für den gewählten Winkel überschritten wird (und daher verboten ist).

Configuration Check: Mechanical Safety: Delays Check: System Data Safety Data Line Array Data: N° Model Angle [°] SPEAKERS COUPLING HICH FREQ COMP Delay [ms] Shape Weight [kg] Flyber# 1 DRK200 6,2 — — — — — 4,7 Box# 1 VIOL200 4 B 4 0 — 18,1 Box# 2 VIOL200 0 B 4 0 — 18,1 Box# 3 VIOL200 0 B 4 0 — 18,1 Box# 4 VIOL 200 1 H 4 0 — 18,1 Box# 5 VIOL200 5 B 3 0 — 18,1 Box# 6 VIOL200 5 B 3 0 — 18,1 Box# 7 VIOL 200 6 B 2 0 — 18,1 Box# 8 VIOL200 16 B 2 0 — 18,1

Angle: 14,6 ° Holes: 23 Direction: FRONT

VIO-L208

Art.-Nr. 420120268 REV. 1.1

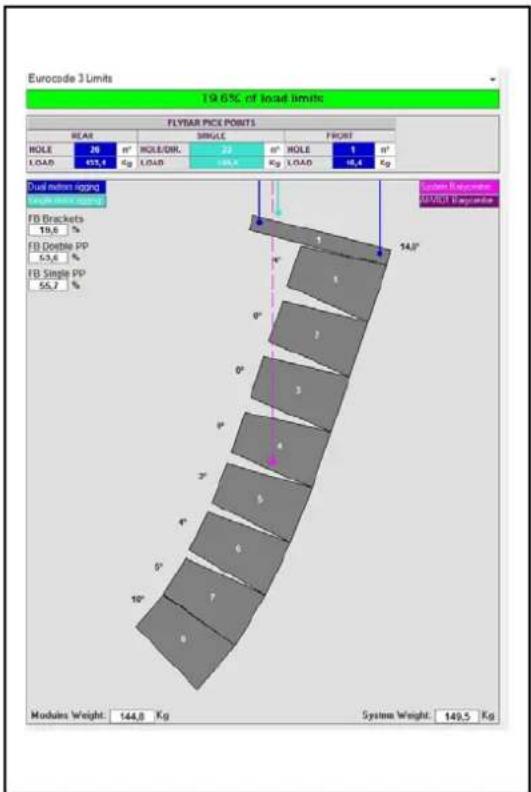

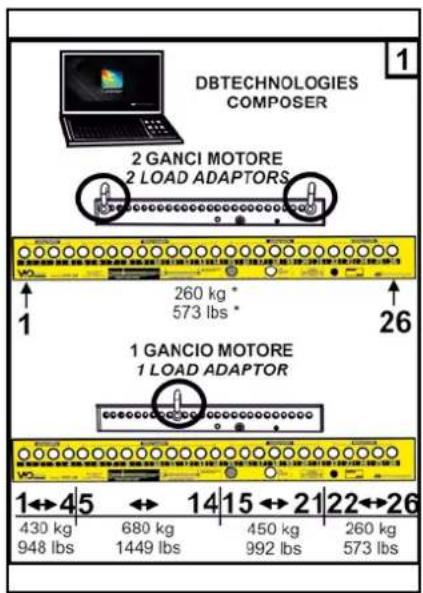

Wenn nur ein Motor in einer Flown-Konfiguration verwendet wird, zeigt „SINGLE“ die Position des einzelnen Hakens an, der auf dem DRK-208 verwendet werden soll (der abgestufte Positionen erfordert, die von einem Etikett auf dem Flybar beschrieben sind).

Zusätzlich gibt es eine „FRONT“ oder „REAR“ Richtung für das Lenken des Hakens für den Motor.

Im Falle von „FRONT“ sollte die Referenz (siehe Abbildung unten und gezeigt als LOAD ADAPTER REFERENCE SIDE) in Richtung der Vorderseite des Line Arrays platziert werden, im Falle von „REAR“ sollte sie auf die Rückseite des Line Arrays gerichtet sein.

Wenn stattdessen zwei Motoren verwendet werden, sollten die Haken immer an den Enden der Fly-bar angeordnet sein (in diesem Fall ist die Richtung der Platzierung irrelevant).

Weitere Informationen zur dBTechnologies Composer Software finden Sie im entsprechenden Handbuch zum kostenlosen Download unter: www.dbtechnologies.com.

DBTECHNOLOGIES COMPOSER 2 GANCI MOTORE 2 LOAD ADAPTORS 1 260 kg * 573 lbs * 1 GANCIO MOTORE 1 LOAD ADAPTOR 14 15 21 22 26 430 kg 680 kg 450 kg 260 kg 948 lbs 1449 lbs 992 lbs 573 lbs

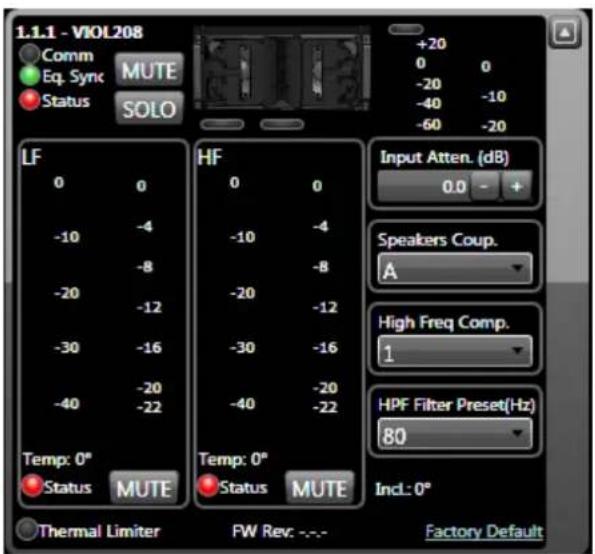

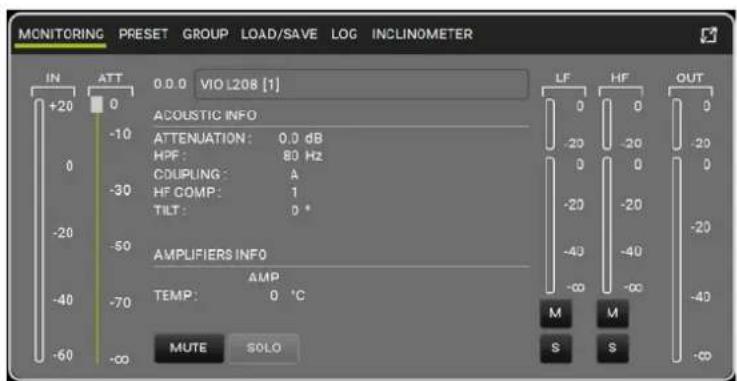

3. DSP-VOREINSTELLUNGSPARAMETER UND FERNSTEUERUNG

Der Einsatz eines Line Arrays bringt eine Reihe von Vorteilen in verschiedenen Kontexten mit sich, insbesondere:

• SPL homogen entlang Frontlinie der Lautsprecher, ein Effekt, der besonders bei mittleren bis langen Distanzen geschätzt wird
• leitfähiges akustisches Verhalten, mit dem Sie den Schall genau auf das Publikum konzentrieren können, um unnötige Verluste in Bereichen zu vermeiden, in denen keine akustische Abdeckung erforderlich ist.

Die umsetzbare Optimierung der Line Arrays berücksichtigt das Verhalten des Systems entsprechend der Frequenz:

• Bei Vergrößerung der Distanz vom Line Array erhöht sich die Luftdämpfung. Dies wirkt sich insbesondere auf hohe Frequenzen aus.
• Bei Vergrößerung des Winkels zwischen den Elementen des Line Arrays verringert sich die Mittenfrequenzphasenkopplung
  • mit zunehmender Anzahl der Module der Line Array addieren sich die tiefe Frequenzen akustisch kohärent.

Die akustische Konfiguration in einem Line Array der VIO-L208 Module lässt sich dank der von DSP verwalteten Steuerfunktionen optimieren. Die Benutzeroberfläche ist einfach und unkompliziert, mit zwei Drehreglern im Abschnitt „DSP-Voreinstellung“ (4) und einer Erläuterungsetikette auf der Seite des Verstärkers:

4 DLP PRESET Service User E F B E U C SPEAKERS HIGH FREQ VOCUMPLACEMENT

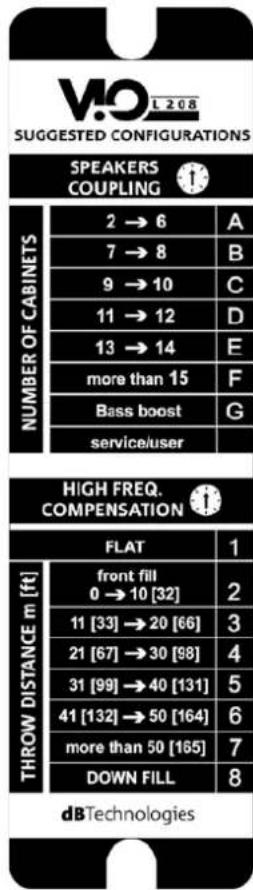

- Stellen Sie den Drehregler „SPEAKER COUPLING“ entsprechend der im Line Array verwendeten Modulanzahl ein Der Drehregler wirkt auf die mittleren Frequenzen ein und sollte auf die folgenden Positionen gestellt werden:

• A - 2 bis 6 Lautsprecher
• B - 7 bis 8 Lautsprecher
• C - 9 bis 10 Lautsprecher
• D - 11 bis 12 Lautsprecher
• E - 13 bis 14 Lautsprecher
• F - über 15 Lautsprecher
• G - um die tiefen Frequenzen zu erhöhen (Front-fill Stand-Alone-Betrieb)

- Die Einstellung des Drehreglers „HOCHFREQUENZKOMPENSATION“ hängt von der Installationsart und der Winkeleinstellung des Line Arrays ab. Dieser Drehregler wirkt auf die mittleren Frequenzen und sollte eingestellt werden auf die Position:

Art.-Nr. 420120268 REV. 1.1

• 1 - FLAT (ohne Betonung einer bestimmten Frequenz)
• 2 - Front-fill mit Publikum in einer Entfernung von 0 bis 10 m (32 f)
• 3 - mit Publikum in einer Entfernung von 11 bis 20 m (33-66 f)
• 4 - mit Publikum in einer Entfernung von 21 bis 30 m (67-98 f)
- 5 - mit Publikum in einer Entfernung von 31 bis 40 m (99-131 f)
- 6 - mit Publikum in einer Entfernung von 41 bis 50 m (132-164 f)
- 7 - mit Publikum in einer Entfernung von 51 bis 60 m (165-197 f)
• 8 - mit Publikum in einer Entfernung ab 61 m (198 f)

- All diese Parameter können, sobald die RDNet-Verbindungen ordnungsgemäß hergestellt ist, mit der Fernsteuerung über die Software DBTECHNOLOGIES NETWORK (kostenloser Download auf der Webseite www.dBTchnologies.com in der Kategorie DOWNLOADS) oder AURORA NET (in Version Beta zum Veröffentlichungsdatum dieses Handbuchs) eingestellt werden. Bei der Bedienung über Fernsteuerung werden die lokalen Bedienelemente in den Bedienfeldern des VIO-L208-Moduls umgangen. Mit diesen Softwares ist es außerdem möglich, eine größere Anzahl von Parametern zu steuern (weitere Informationen finden Sie im kompletten Handbuch von DBTECHNOLOGIES NETWORK und AURORA NET).

AURORA NET, insbesondere, in Bezug auf dBTechnologies Network ist eine Software:

• Mehrfachplattform (Windows /MAC OS X)
• ermöglicht eine präzisere Kontrolle der Parameter und deren Chronologie
• ermöglicht ein flexibleres Management auch bei Fest-/Live-Installationen (mit fortschrittlicher Steuerung der Gruppen)
• ist im Hinblick auf die Verwendbarkeit und Anzeigegeschwindigkeit der Daten optimiert

MONITORING PRESET GROUP LOAD/SAVE LOG INCLINOMETER IN ATT 0.0.0 VIO L208 [1] ACOUSTIC INFO ATTENUATION: 0.0 dB HPF: 80 Hz CDIUPUNG: A HF COMP: 1 TILT: 0 ° AMPLIFIERS INFO AMP TEMP: 0 °C MUTE SOLO LF HF OUT 0 0 0 -20 -20 -20 0 0 0 -20 -20 -20 -40 -40 -40 M M S S -∞ -∞ -∞ -∞ -∞ -∞

1.1.1 - VIOL208 Comm Eq. Sync Status MUTE SOLO [phone] -20 -40 -60 -20 LF 0 -10 -20 -30 -40 Temp: 0° Status MUTE HF 0 -10 -20 -30 -40 Temp: 0° Status MUTE Input Atten. (dB) 0.0 + Speakers Coup. A High Freq Comp. 1 HPF Filter Preset(Hz) 80 Incl: 0° Thermal Limiter FW Rev: --- Factory Default

Die zuletzt auf VIOL208 gespeicherten Einstellungen (mit der Software DBTECHNOLOGIES NETWORK) können später auf dem Lautsprecher ohne RDNet-Fernbedienung abgerufen werden. Hierzu den Drehregler SPEAKER COUPLING auf die Position Service / User stellen.

4. VERBINDUNGEN

VERBINDUNG UND START DER STROMVERSORGUNG

Die obige Abbildung zeigt eine allgemeine Verbindung, bei der das Modul 1 über Modul 2 liegt. Verwenden Sie dazu Kabel mit powerCON TRUE1®-Steckverbindern (nicht mitgeliefert).

• Schließen Sie die Stromversorgung des Moduls 1 AUTO-RANGE MAINS INPUT (A) an.
• Starten Sie die Stromversorgung von Modul 1 zu Modul 2, indem Sie den Ausgang MAINS LINK (B) des Moduls 1 mit dem Eingang AUTO-RANGE MAINS INPUT (C) des Moduls 2 verbinden.
• Wiederholen Sie diesen Vorgang, bis Sie die maximal zulässige Anzahl der Line-Array-Module angeschlossen haben (siehe Kapitel TECHNISCHE DATEN).

ACHTUNG!

- Die Kabel müssen ordnungsgemäß dimensioniert sein und das Design, die Installation und die Tests des Systems dürfen nur von qualifiziertem Personal ausgeführt werden. AEB Industriale lehnt jede Verantwortung im Falle von Kabeln ab, die nicht konform sind, nicht zertifiziert sind und mit dem ordnungsgemäßen Layout des Systems und den für das Land gültigen Vorschriften unvereinbar sind.

VIO-L208

Art.-Nr. 420120268 REV. 1.1

VERBINDUNG UND RÜCKLAUF VON AUDIOSIGNAL UND RDNET

Die obige Abbildung zeigt eine allgemeine Verbindung, bei der das Modul 1

über Modul 2 liegt und diesmal Audio- und Netzwerkverbindung zeigt. Verwenden Sie dazu keine Kabel mit XLR-(Audio) und etherCON-/RJ45-(Netzwerk) Anschlüssen. Weitere Informationen zu den verfügbaren Kabeltypen finden Sie auch auf der nächsten Seite.

• Für den Audioanschluss verbinden Sie das Kabel von MIXER / LINE mit dem Eingang BALANCED AUDIO INPUT (A) des Moduls 1 des Line Arrays. Starten Sie das Signal zwischen dem ersten und zweiten Modul. Verbinden Sie hierzu den Ausgang BALANCED AUDIO OUTPUT (B) des Moduls 1 mit dem Eingang BALANCED AUDIO INPUT (C) des Moduls 2.
• Wiederholen Sie diese Vorgangsweise zwischen dem zweiten und dem dritten Modul und so weiter, bis alle Module des Line Arrays verbunden sind.
• Verbinden Sie für die Netzwerkverbindung den DATEN EIN (A) -Anschluss des Moduls 1 mit der Fernbedienung (RDNet CONTROL 2 oder RDNet CONTROL 8). Starten Sie das Signal neu, indem Sie DATEN AUS (B) von Modul 1 an DATEN EIN (C) von Modul 2 anschließen.
• Wiederholen Sie diese Vorgangsweise zwischen dem zweiten und dem dritten Modul und so weiter, bis alle Module des Line Arrays verbunden sind.

ACHTUNG!

- Ersetzen Sie eventuell beschädigte Kabel, so dass Funktionsstörungen und eine schlechte Klangqualität vermieden werden können.

VIO-L208 Art.-Nr. 420120268 REV. 1.1

• Balanced

TIP RING SLEEVE SLEEVE RING TIP TIP RING SLEEVE

• Unbalanced


TIP RING SLEEVE TIP SLEEVE TIP SLEEVE SLEEVE TIP TIP RING SLEEVE SLEEVE RING TIP

VIO-L208

Art.-Nr. 420120268 REV. 1.1

5. INSTALLATION UND KONFIGURIERUNG

VERPACKUNGSINHALT

Überprüfen Sie, ob die Lieferung des Moduls VIO-L208 vollständig ist. Die Verpackung enthält:

• VIO-L208-Modul
- Sicherung für den Betrieb im Bereich 110-120 V \~ (siehe Abschnitt EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBEREICHS für weitere Informationen)
- Quick Start-Anleitung und Garantieschein

ACHTUNG!

Produkt und Zubehör dürfen nur von qualifiziertem Personal gehandhabt werden! Stellen Sie sicher, dass die Anlage stabil und sicher aufgestellt wird, um gefährliche Personen-, Tier- und / oder Sachschäden zu vermeiden. Der Benutzer ist verpflichtet, die Vorgaben und die gesetzlichen Vorschriften über die Sicherheit des Landes, in dem das Produkt verwendet wird, zu befolgen. Für den sicheren Gebrauch regelmäßig die Funktionstüchtigkeit aller Teile und die Unversehrtheit vor Gebrauch überprüfen.

Planung, Berechnungen, Installation, Testen und Wartung von Schranksystemen oder professionellen Audio-stapeln dürfen nur von autorisiertem Personal durchgeführt werden. AEB Industriale ist nicht verantwortlich für unsachgemäße Installationen, die nicht den Sicherheitsanforderungen entsprechen.

FLOWN-INSTALLATION (BEISPIEL FÜR 1 ARRAY MIT 8 MODULEN)

• Verwenden Sie den DBTECHNOLOGIES COMPOSER, um die Projektparameter einzustellen.
• Überprüfen Sie, ob die lokalen Parameter der verschiedenen Module auf den einzelnen Verstärkerpanels richtig eingestellt sind. Überprüfen Sie insbesondere gemäß dem Projekt: Audio-Dämpfung, Lautsprecherkopplung und Hochfrequenzkompensierung. Alternativ können Sie per Fernzugriff und in Echtzeit alle Parameter ändern, wenn das Line Array über das RDNet Netzwerk (DBTECHNOLOGIES NETWORK/AURORA NET) angeschlossen ist. In diesem Fall ist es auch eine gute Praxis, die ursprünglichen Einstellungen des Projekts auf den VIO-L208-Modulen vor der Installation physisch zu replizieren. Weitere Informationen finden Sie im Abschnitt DSP-VOREINSTELLUNGSPARAMETER UND FERNSTEUERUNG.
• Transportieren Sie über den DT-VIOL208 die ersten 4 Module und den DRK-208 Flybar an die Stelle, an der das Line Array angehoben werden soll. Halten Sie einen zweiten Wagen (ohne Flybar) mit weiteren 4 Modulen für die folgenden Montagephasen des kompletten Line Arrays bereit. Alle relevanten Informationen finden Sie in den Handbüchern dieses Zubehörs.

DIE ANGABEN ZUR VERKABELUNG AUF DEN FOLGENDEN ABBILDUNGEN DIENEN LEDIGLICH DER ERLÄUTERUNG.

VIO-L208 Art.-Nr. 420120268 REV. 1.1

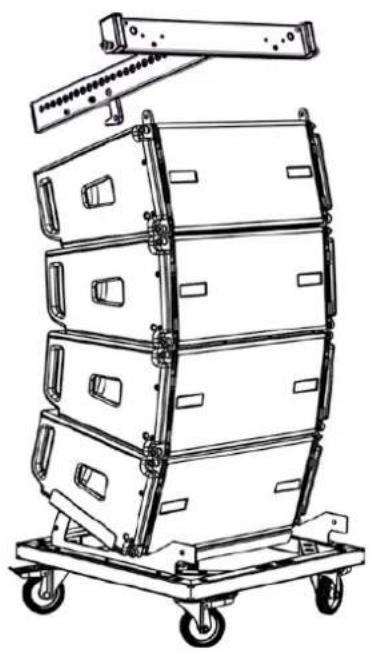

• Sichern Sie die Bremsen an den Rädern DT-VIOL208.
• Den Sicherungsriemen des Wagens entfernen.
• Auf der Rückseite legen Sie die beweglichen Arme [6] in die Halterungen [4] ein, siehe dazu Abschnitt MECHANIK.
• Setzen Sie die Stifte entsprechend den zuvor berechneten Winkeln in die Arme ein (für diesen Vorgang müssen Sie die Module nicht heben).
• Die Audio-, RDNet- und Stromversorgungsanschlüsse wie in den vorstehenden Abschnitten beschrieben herstellen (die maximale Anzahl der Stromanschlüsse in einem neu gestarteten System finden Sie im Abschnitt TECHNISCHE DATEN).
• Montieren Sie die DRK-208 Flybar auf dem oberen Modul entsprechend den Einstellungen, die mit dem DBTECHNOLOGIES COMPOSER geprüft wurden.
• Die am DRK-208 verankerten 4 Module mit einem oder zwei Motoren und den entsprechenden Takelagen (nicht mitgeliefert) anheben.
• Entfernen Sie die Bremsen von den Rädern des DT-VIOL208 und stellen Sie den Wagen wieder ein.

ACHTUNG!

DRK-208 gewährleistet eine Ladefähigkeit bis zu 260 kg / 573 lbs. Jede andere Konfiguration oder Information bezüglich der Systemdaten, wie z. B. die maximale Kapazität und die Befestigungspunkte, müssen vor der Installation mit der Software dBTechnologies Composer überprüft werden (siehe Benutzerhandbuch). Die Software ist auf der Website www.dbtechnologies.com unter der Kategorie Downloads

Art.-Nr. 420120268 REV. 1.1

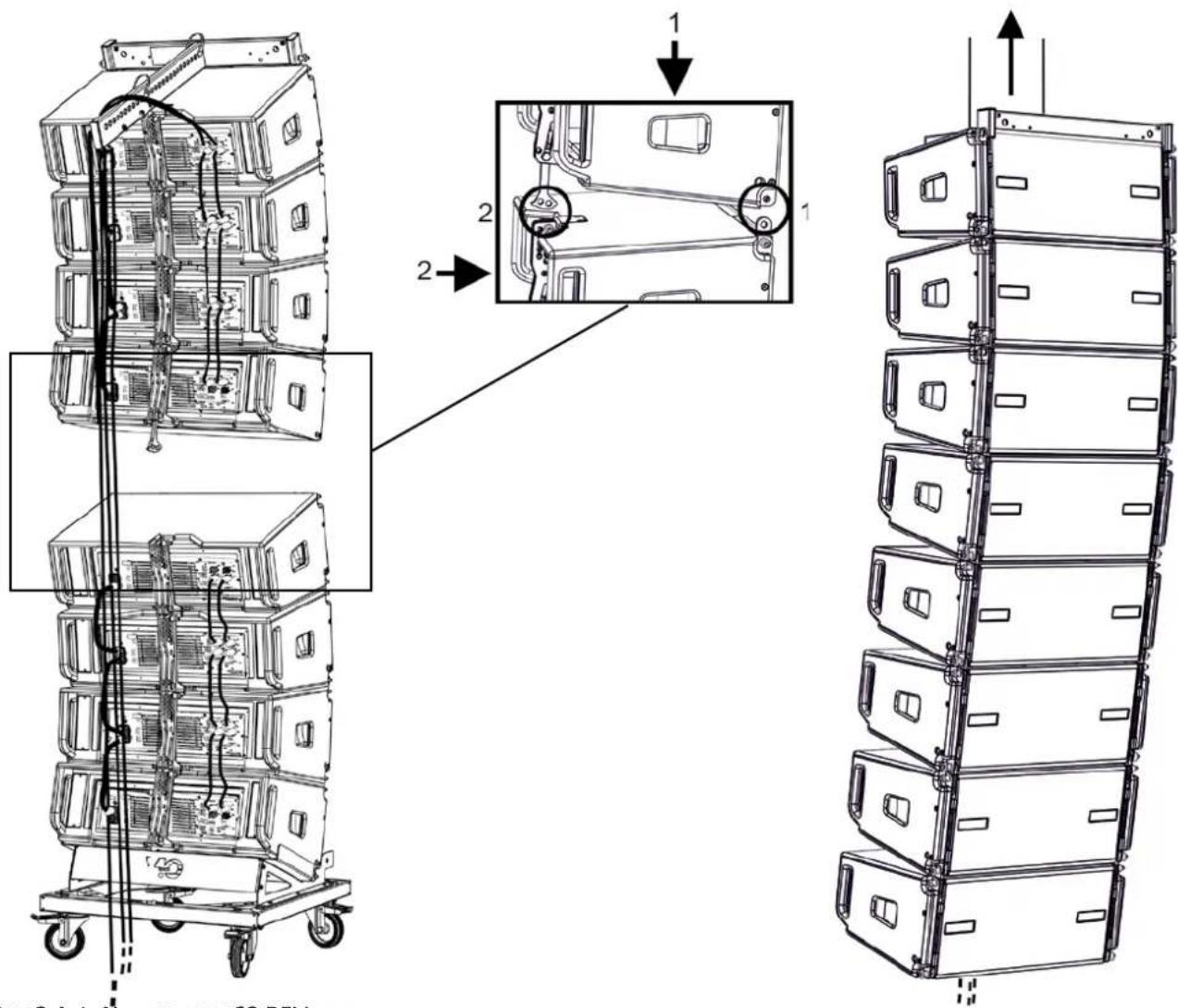

- Bringen Sie die 4 zusätzlichen Module mit einem zweiten DT-VIOL208-Wagen unter die 4 bereits aufgehängten Module.

- Lösen Sie den Riemen und fixieren Sie die Ecken, wie im vorherigen Schritt beschrieben.

- Die 4 aufgehängten Module ordnungsgemäß absenken und einhaken, siehe dazu Beschreibungen im Abschnitt MECHANIK für Vorder- und Rückseite beschrieben. Achten Sie beim Bewegen des oberen hängenden Blocks auf diesen Schritt (die Seile der Motoren müssen stets gespannt bleiben). In den 2 Verankerungsphase, vorne und hinten der 2 Einheiten, bei 2 Motoren, können die 2 betroffenen Module etwas nach vorne gedrückt werden, um das Verankern zu erleichtern. Stets und ausschließlich die Griffe der Module zum Fassen der Module verwenden.

- Die Audio-, RDNet- und Stromversorgungsanschlüsse wie in den vorstehenden Abschnitten beschrieben herstellen (die maximale Anzahl der Stromanschlüsse in einem neu gestarteten System finden Sie im Abschnitt TECHNISCHE DATEN). Heben Sie das Line Array leicht an und überprüfen Sie die Aufhängung und die Winkeleinstellung. Falls erforderlich prüfen Sie mit einem Laser-Neigungssensor (nicht mitgeliefert), dass die Neigung der Flybar mit der Planung übereinstimmt. Prüfen Sie, ob alle Stifte vollständig eingesteckt und verriegelt sind.

- Entfernen Sie die Bremsen des DT-VIOL208-Wagens und entfernen Sie Ihn.

- Heben Sie das zusammengebaute Line Array mit maximaler Sorgfalt an.

- Wenden Sie jede andere Befestigungstechnik an, die für die sichere und stabile Verwendung des Line Arrays erforderlich ist, auch unter Berücksichtigung aller atmosphärischen Phänomene, denen das Line Array ausgesetzt sein kann.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

VIO-L208 Art.-Nr. 420120268 REV. 1.1

• Mit den 2 Zubehörteilen TF-VIO1 und AF-VIO1 können die Module VIO-L208 als down fill unter einem Line-array VIO-L210 verwendet werden. In diesem Fall wird empfohlen, das Verhältnis 1:3 zwischen den beiden Line-array-Modulen so weit wie möglich beizubehalten. Für weitere Details siehe auch Handbuch des VIO-L210 und der Zubehörteile.
• Mit dem Zubehör AF-VIO1 kann ein Line array des VIO-L208 mit VIO-S118 erstellt werden. Die entsprechenden Anleitungen konsultieren, denen weitere Informationen entnommen werden können.

VIO-L210 TF-VIO1 VIO-L208 VIO-L210 AF-VIO1 VIO-L208

CONFIGURATION EXAMPLES

6 VIO-L210 2 VIO-L208 9 VIO-L210 3 VIO-L205

RECOMMENDED RATIO 3:1

ACHTUNG!

• Niemals die Griffe, Halterungen oder andere Elemente des Lautsprechers als Halterungen für Module oder System verwenden!
• Bei Verwendung im Freien empfiehlt es sich, das System zu verankern, um Schwingungen durch Wind und Wetter zu vermeiden.

VIO-L208

Art.-Nr. 420120268 REV. 1.1

GESTAPELTE INSTALLATION

• Es können maximal 3 Module in der gestapelten Konfiguration auf dem Frame DSA-VIOL208 oder AF-VIO1 montiert werden, sodass sie auf einen Subwoofer VIO S318, S218, S118R verwendet werden können.
• Verwenden Sie aus Sicherheitsgründen den DBTECHNOLOGIES COMPOSER, um die Projektparameter einzustellen.
• Platzieren Sie den ausgewählten Frame auf den Subwoofer (auf ebenem Grund ohne Neigung installiert). Nähere Informationen zu diesem Zubehör finden Sie in den entsprechenden Anleitungen.
• Fügen Sie die VIO-L208-Module einzeln mit der zuvor berechneten Winkeleinstellung ein, siehe dazu Abschnitt MECCANICA.
• Überprüfen Sie, dass die lokalen Parameter der verschiedenen Module auf den einzelnen Verstärkerpanels richtig eingestellt sind. Überprüfen Sie insbesondere gemäß dem Projekt: Audio-Dämpfung, Lautsprecherkopplung und Hochfrequenzkompensierung. Alternativ können Sie per Fernzugriff in Echtzeit oder zu einem späteren Zeitpunkt alle Parameter ändern, wenn das Line Array über das RDNet-Netzwerk (DBTECHNOLOGIES NETWORK) angeschlossen ist. In diesem Fall ist es auch eine gute Praxis, die ursprünglichen Einstellungen des Projekts auf den VIO-L208-Modulen vor der Installation physisch zu replizieren. Weitere Informationen finden Sie im Abschnitt DSP VOREINSTELLUNG PARAMETER UND FERNBEDIENUNG.
• Führen Sie Audio-, RDNet- und Stromversorgungsanschlüsse wie in den vorstehenden Abschnitten beschrieben aus.

ACHTUNG!

• Wenn die Auflagefläche auch nur geringste Neigung aufweist, ist es notwendig, eine ordnungsgemäße Befestigung mit den entsprechenden mechanischen Mitteln und / oder Montagebändern vorzunehmen.
• Diese Vorschrift ist auch im Fall von mehr als 2 sub und mehr als 3 VIO-L208 Modulen einzuhalten.

Das Modul lässt sich nicht einschalten:

1. Überprüfen Sie das Vorhandensein der korrekten, der Anlage vorgeschalteten Versorgung.
2. Überprüfen Sie, ob die Stromversorgung oder der Rücklauf der Stromversorgung korrekt eingeschaltet sind.

Das Modul lässt sich einschalten, gibt jedoch keine Töne ab:

1. Überprüfen Sie, dass die Anschlüsse zum Audiosignaleingang oder der Rücklauf des Audiosignals korrekt erfolgt sind.
2. Stellen Sie sicher, dass die Audio-Dämpfung auf 0 dB eingestellt ist.
3. Überprüfen Sie, ob die Audioquelle (Mischer) richtig angeschlossen und aktiv ist.
4. Überprüfen Sie im Falle einer RDNet-Netzwerkverbindung und -steuerung mit dem DBTECHNOLOGIES NETWORK, dass die MUTE-Funktion deaktiviert ist.

Der Ton ist nicht völlig zufriedenstellend.

1. Überprüfen mithilfe der Software DBTECHNOLOGIES COMPOSER die Planung und die Installations- und Konfigurationsspezifikationen.
2. Überprüfen Sie, ob die DSP-VOREINSTELLUNGS-Parameter tatsächlich auf dem Bedienfeld des Moduls repliziert werden (insbesondere, wenn die Fernbedienung des Moduls nicht verwendet wird).
3. Überprüfen Sie im Falle einer RDNet-Netzwerkverbindung und -steuerung mit dem DBTECHNOLOGIES NETWORK oder AURORA NET, dass sämtliche Parameter ordnungsgemäß eingestellt sind.

VIO-L208

Art.-Nr. 420120268 REV. 1.1

7. FIRMWARE-AKTUALISIERUNG

ES ist sehr wichtig, die Produkt-Firmware auf dem neuesten Stand zu halten, um die volle Funktionalität zu gewährleisten. Überprüfen Sie regelmäßig die Website http://www.dbtechnologies.com unter dem Abschnitt DOWNLOADS.

1. Laden und installieren Sie den USB BURNER MANAGER aus dem Abschnitt SOFTWARE & CONTROLLER auf Ihren PC.
2. Laden Sie die ZIP-Datei der neuesten Firmware aus dem Abschnitt DOWNLOADS Ihres Produkts herunter.
3. Verbinden Sie das Produkt mit einem USB-Kabel (nicht mitgeliefert) mit einem geeigneten Steckverbindertyp (siehe dieses Detail im Kapitel VERSTÄRKUNGS- UND STEUEREIGENSCHAFTEN).
4. Wählen Sie auf dem Bildschirm USB BURNER MANAGER oben rechts im Bildschirm „Datei öffnen“.
5. Wählen Sie die Datei mit der zuvor heruntergeladenen Firmware aus.
6. Folgen Sie den Anweisungen auf dem Bildschirm.
7. Klicken Sie auf „AKTUALISIEREN“.

8. TECHNISCHE DATEN

ALLGEMEINE DATEN

Typ: 2-Wege Line-Array-Modul

AKUSTIK-DATEN

Frequenzgang [- 6 dB]: 75 - 20000 Hz
Frequenzgang [± 3 dB]: 85 - 18100 Hz
Max. SPL: 133,5 dB (Frequenz / voreingestellt)
HF: 1 x 1,4-Zoll (Spule: 3”)
Typ des HF-Messumformers: Titan
LF: 2 x 8-Zoll (Schwingspule: 2 “)
Typ des LF-Messumformers: Neodym
Übergangsfrequenz: 1000 Hz
Wellenleiter für hohe Frequenzen: Ja
Phasenstecker: Aluminium-Phasenkorrektor
Richtwirkung (H x V): 100 ° (-6 dB) x 10° (Einzelmodul)

VERSTÄRKER

Typ:	Digipro® G3
Verstärkungsklasse:	Klasse D
Verstärkungsleistung (Peak) 1800 W
Verstärkungsleistung (RMS):	900 W
Versorgung:	Auto-range
Kühltechnik:	Konvektion
Betriebstemperaturbereich (Umgebungstemperatur):	-15° bis +55° [°C]

VIO-L208

Art.-Nr. 420120268 REV. 1.1

PROZESSOR

Interner Controller: DSP 28/56 bit 48 kHz

Erweiterte Funktionen: FIR-Filter

Limiter (Begrenzer): Peak, RMS, Thermoschalter

BENUTZEROBERFLÄCHE

Bedienelemente:	Audio-Dämpfung, 2 Drehregler mit 8 Positionen (Kopplung, Kompensation)
Anzeigeleuchten:	Limiter, Signal, Stumm / Prot, Bereit
Status-LEDs (RDNet-Netzwerk) Link, Active, Remote Preset Active

EINGÄNGE UND AUSGÄNGE

Eingänge und Wiedereinschaltung der Stromversorgung:	PowerCON® EINn / Anschluss
Audioeingänge: 1x XLR EIN symmetrisch (Isolierung: Floating ADC)
Audioausgänge: 1x XLR AUS-Anschluss, symmetrisch
RDNet Ein- / Ausgänge: Daten Ein / Daten Aus (etherCON® Anschlüsse)
USB (Firmware-Aktualisierung): 1x MINI-USB Typ B

STROMSPEZIFIKATIONEN (ABSORPTION)

Absorption bei 1/8 der durchschnittlichen Betriebsleistung (*):	1.6 A (220-240V~) - 2.8 A (100-120V~)
Absorption bei 1/3 der Maximalen Betriebsleistung (**):	2.7 A / 76 W (220-240V~) - 4.7 A / 70 W (100-120V~)
Absorption bei eingeschaltetem Lautsprecher ohne Signal (Leerlauf):	22 W
Einschaltstrom:	21 A
Max. Anzahl der Module pro Versorgungsleitung (**)[Netzeingang + Netzanschluss]:	1 + 5 (220-240 V~) / 1 + 3 (100-120 V~)

* *HINWEIS FÜR DEN INSTALLATEUR: Die Werte beziehen sich auf 1/8 der Leistung im mittleren Betriebszustand (Musikprogramm mit seltenem oder ohne Clipping). Es wird für jede Art von Konfiguration empfohlen, diese als Mindestgrößen zu betrachten.
** HINWEIS FÜR DEN INSTALLATEUR: Die Werte beziehen sich auf 1/3 der Leistung im schweren Betriebszustand (Musikprogramm mit häufigem Clipping und Ansprechen des Limiters). Bei professionellen Installationen und Touren empfiehlt es sich, nach diesen Werten zu dimensionieren.

VIO-L208 Art.-Nr. 420120268 REV. 1.1

MECHANISCHE SPEZIFIKATIONEN

Material: Holzgehäuse - Polyurea-Beschichtung, schwarz
Gitter: Vollmetall - CNC-Verarbeitung
Griffe eingebaut (2 pro Seite)
Montageauslegungen vorne:	Versenkbare Halterungen, im Gehäuse eingebaute Haltepunkte mit Schnellspannstift
Montageauslegungen hinten:	Verstellbare Halterung und beweglicher Arm mit Schnellspanner
Flown- und Stapelmontage: mit DRK-208 Flybar-Zubehör
Breite: 600 mm (25.98 in)
Höhe: 260 mm (10.24 in)
Tiefe: 390 mm (15.35 in)
Gewicht: 28.6 kg (39.9 lbs)

Die Eigenschaften, die Spezifikationen sowie das Erscheinungsbild der Produkte können ohne vorherige Ankündigung geändert werden. dBTechnologies behält sich das Recht vor, Änderungen und Verbesserungen am Design oder den Ausführungen vornehmen zu können, ohne die Verpflichtung einzugehen, zuvor hergestellte Produkte ändern oder verbessern zu müssen.

AEB

A.E.B. Industriale Srl

Via Brodolini, 8

Art.-Nr. 420120268 REV. 1.1

TABLE DES MATIÈRES

1. GÉNÉRALITÉS.... 92

BIENVENUS! 92

INTRODUCTION 92

RÉFÉRENCES POUR L'UTILISATEUR.... 92

CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES 93

DIMENSIONS ET POIDS.... 93

CARACTÉRISTIQUES ACOUSTIQUES.... 93

MÉCANIQUE.... 94

ACCESSOIRES 97

CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE.... 98

SECTION D'ENTRÉE, DE SORTIE ET DE CONTRÔLE.... 99

SECTION D'ALIMENTATION.... 100

2. DBTECHNOLOGIES COMPOSER.... 101

CÔTÉ DROIT ET GAUCHE

RECOMMENDED RATIO 3:1

ATTENTION!
