BEDIENUNGSANLEITUNG Flexsys F12 DB Technologies

Der Lautsprecher F8, F10, F12 und F15 der Serie FLEXSYS verwenden digitale DIGIPRO® j Verstärker jüngsler Generation. Die vollständige Serie besteht aus drei verschiedenen Leistungsstufen zu 200W und 400W, um jeglichen Anwendungsarten gerecht zu werden.

Diese Verstärker mit großer Leistungsfähigkeit ermöglichen es, bei niedrigem Gewicht und geringen Abmessungen hohe Ausgangsleistungen zu erzielen. Auf Grund der niedrigen Leistungsverluste erfolgt die Kühlung des Verstärkermoduls durch Konvektion, wodurch der Einsatz eines Lüfters vermieden wird.

Der digitale Vorverstärker mit DSP (Digital Signal Processing) steuert die Frequenzweiche der Komponenten, den Frequenzgang, den Limiter und die Phasenausrichtung. Ein Wahlschalter ermöglicht die Wahl zwischen zwei verschiedenen Entzerrfunktionen, d.h. "FLAT" und "PROCESSED", um eine hohe Vielseitigkeit bei den verschiedenen Einsatzarten zu gewährleisten.

Die Verstärker DIGIPRO® 400W verwenden SMPS Schaltnetzteile (Switched-Mode Power Supplies).

Diese Technologie erhöht die Leistung des Netzteils und verringert sein Gewicht.

FLEXSYS F8

Der aktive bi-amp Lautsprecher FLEXSYS F8 ist mit einem DIGIPRO ^® Verstärker ausgestattet, der 150W (RMS) für den Bassbereich und 50 W (RMS) für den Hochtonbereich liefert.

Der F8 ist ein 2-Wege-Lautsprecher mit einem 8" Woofer (Voice coil 1,5") und einem 1" Neodym-Kompressions-Treiber (voice coil 1"), der auf einem asymmetrischen Horn mit eine Abstrahlwinkel von 90°/40°x60° montiert ist.

Der Lautsprecher ist aus 12 mm starkem Sperrholz hergestellt. Der Griff, die 10 M8- Gewinde an den Seiten des Lautsprechers ermöglichen einfache Installation und Transport.

Der Lautsprecher ist auch für die Verwendung als Monitor ausgelegt (Winkel 40°). Durch Drehen des Homes kann der gleiche Abstrahlwinkel auch bei Verwendung als Monitor beibehalten werden.

An der Unterseite der Box ist ein Standard-Ständerflansch vorhanden (D 36mm).

FLEXSYS F10

Der aktive bi-amp Lautsprecher FLEXSYS F10 ist mit einem DIGIPRO ^® Verstärker ausgestattet, der 150W (RMS) für den Bassbereich und 50 W (RMS) für den Hochtonbereich liefert.

Der F10 ist ein 2- Wege- Lautsprecher mit einem 10" Woofer (Voice coil 2") und einem 1" Neodym-Kompressions- Treiber (voice coil 1"), der auf einem asymmetrischen Horn mit eine Abstrahlwinkel von 90°/40°x60° montiert ist.

Der Lautsprecher ist aus 15 mm starkem Sperrholz hergestellt. Der Griff, die 12 M8- Gewinde an den Seiten des Lautsprechers ermöglichen einfache Installation und Transport.

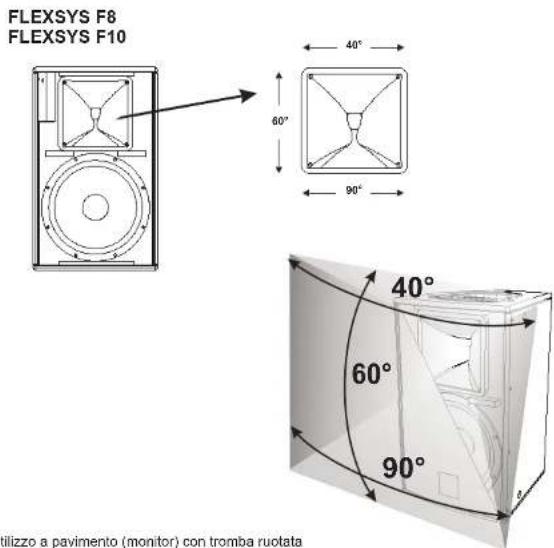

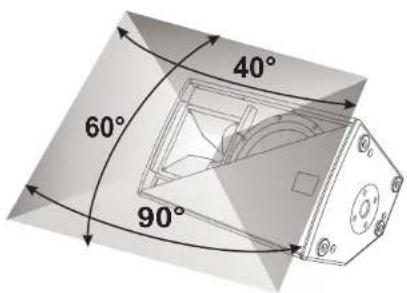

Der Lautsprecher ist auch für die Verwendung als Monitor ausgelegt (Winkel 40"). Durch Drehen des Hornes kann der gleiche Abstrahlwinkel auch bei Verwendung als Monitor beibehalten werden.

An der Unterseite der Box ist ein Standard-Ständerflansch vorhanden (D 36mm).

FLEXSYS F8 - F10 - F12 - F15 FLEXSYS F8 - F10 - F12

FLEXSYS F12

Der aktive bi-amp Lautsprecher FLEXSYS F12 ist mit einem DIGIPRO ^5 Verstärker ausgestattet, der 300W (RMS) für den Bassbereich und 100 W (RMS) für den Hochtonbereich liefert.

Der F12 ist ein 2- Wege- Lautsprecher mit einem 12° Woofer (Voice coil 2") und einem 1° Kompressions-Treiber (voice coil 1,5"), der auf einem 90°x40 ° Horn montierlist.

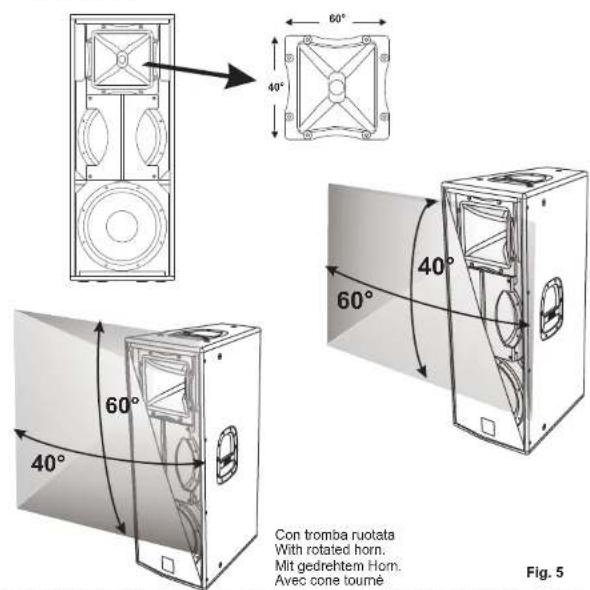

Der Lautsprecher wird mit horizontal auf 90° ausgerichtetem Horn ausgeliefert.

Der Lautsprecher ist aus 15mm starkem Birkenholz hergestellt. Die 3 Griffe, die 12 M10- Gewinde an den Seiten des Lautsprechers ermöglichen einfache Installation und Transport.

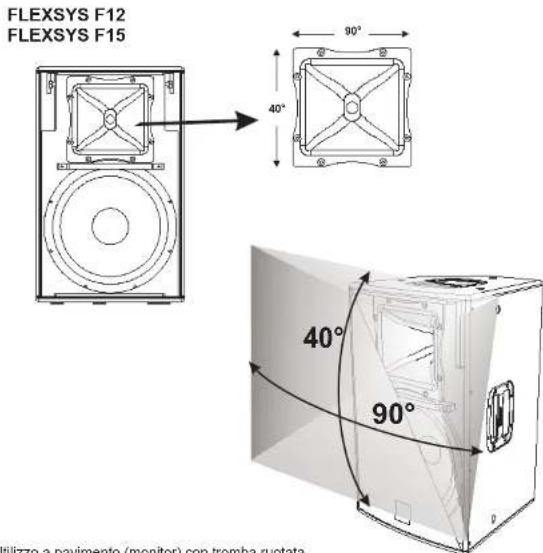

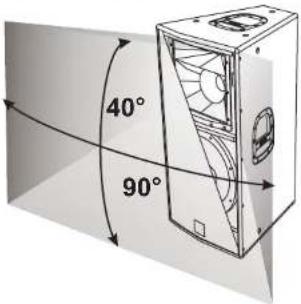

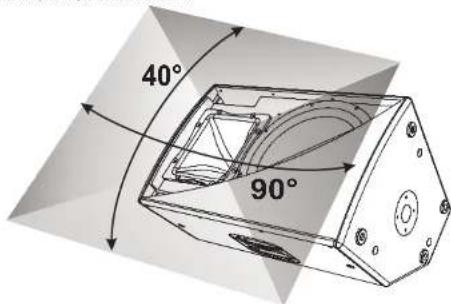

Der Lautsprecher ist auch für die Verwendung als Monitor ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der gleiche Abstrahlwinkel auch bei Verwendung als Monitor beibehalten werden.

An der Unterseite der Box ist ein Standard-Ständerflansch vorhanden (D 36mm).

FLEXSYS F15

Der aktive bi-amp Lautsprecher FLEXSYS F15 ist mit einem DIGIPRO ^® Verstärker ausgestattet, der 300W (RMS) für den Bassbereich und 100 W (RMS) für den Hochtonbereich liefert.

Der F15 ist ein 2- Wega- Lautsprecher mit einem 15" Woofer (Voice coil 2") und einem 1" Neodym-Kompressions- Treiber (voice coil 1,5"), der auf einem Hom mit einem Abstrahlwinkel von 90°x40° montiert ist.

Der Lautsprecher wird mit horizontal auf 90° ausgerichtetem Horn ausgeliefert.

Der Lautsprecher Ist aus 15 mm starkem Birkenholz hergestellt. Die 3 Griffe, die 12 M10-Gewinde an den Seiten des Lautsprechers ermöglichen einfache Installation und Transport.

Der Lautsprecher ist auch für die Verwendung als Monitor ausgelegt (Winkel 45°). Durch Drehen des Hornes kann der gleiche Abstrahlwinkel auch bei Verwendung als Monitor beibehalten werden.

An der Unterseite der Box ist ein Standard-Ständerflansch vorhanden (D 36mm).

Diese symmetrischen Eingänge können zum Anschließen von symmetrischen oder unsymmetrischen Mikrofonen oder Audioquellen mit Line-Pegel (0dB) (z.B. Vorverstärker, Mixer, Recorder, CD-Player, Musikinstrument usw.) verwendet werden. Der Parallelanschluss kann dazu verwendet werden, das ankommende Audiosignal an andere Aktivlautsprecher, Recorder oder zusätzliche Verstärker weiter zu leiten.

2) LED "READY"

Diese LED leuchtet grün, wenn das Gerät an die richtige Netzspannung angeschlossen ist. Während des normalen Betriebs leuchtet die LED.

3) LED "SIGNAL"

Diese LED leuchtet grün, wenn das Audiosignal anliegt (mit einem Pegel von -20dB).

4) LED "LIMITER"

Diese rote LED leuchtet auf, um das Ansprechen der Limiterschaltung zu signalisieren, welche die Verzerrung des Verstärkers verhindert und die Lautsprecher gegen Überlastung schützt.

5) EMPFINDLICHKEITSREGLER EINGANG "SENSITIVITY"

Dieser Regler dient zum Einstellen der Eingangs-Empfindlichkeit des Verstärkers. Diese Regelung beeinflusst nicht den Ausgangspegel "LINK" - "INPUT LINK".

6) WAHLSCHALTER "MODE"

Dieser 2- stufige Schalter gestattet die Auswahl von zwei verschiedenen System Presets. Die Stellung "FLAT" ermöglicht eine lineare Abstrahlung des Lautsprechers, die sich besonders für „Live“ Verwendung eignet. Die Stellung "PROCESSED" verstärkt die Bässe, reduziert die Mitten für das Abspielen von Musik von CD

7) EMPFINDLICHKEITSWAHLSCHALTER "SENSITIVITY"

Den Wahlschalter für den Gebrauch einer Quelle mit Line-Pegel (0dB) auf LINE und für den Gebrauch eines Mikrofons auf MIC schalten.

8) ANSCHLUSS NETZKABEL "MAINS"

Netzanschluss zur Aufnahme des mitgelieferten Stromkabel.

9) "FUSE" SICHERUNGSHALTER

Integrierte Netzsicherung. Bei Defekt nur durch eine identische Sicherung ersetzen!

10) NETZSCHALTER "POWER"

Dieser Schalter dient zum EIN- und AUS-Schalten der Lautsprecherbox.

REFERNZ-ZEICHNUNG AUF SEITE 49 UND 50

MERKMALE UND SCHUTZ

Frontverkleidung

Angesichts des professionellen Einsatzes dieser Lautsprecher sind die Lautsprecherkomponenten durch ein Lochblech mit 1,2 Stärke hinterlegtem Schaumsstoff geschützt.

FLEXSYS F8 - F10 - F12 - F15 FLEXSYS F8 - F10 - F12

Kühlung

Die Temperaturkontrolle wird durch den Mikroprozessor im Inneren gesteuert, der mittels zwei Sensoren die Temperatur des Verstärkers und des Netzteils prüft, wodurch die Überhitzung vermieden und die Lautstärke begrenzt wird.

Bei einer Überhitzung (> 80 Grad) verringert sich die Lautstärke in Abhängigkeit des Temperaturanstiegs, wodurch die Veränderung nicht wahrnehmbar ist.

Die vorherige Lautstärke und alle Funktionen werden automatisch nach Erreichen der normalen Betriebstemperaturen wieder hergestellt.

Einschalten

Die Verstärker sind mit einem Mikroprozessor zur Steuerung des DSP und zur Kontrolle des Verstärkers ausgestattet.

Das ordnungsgemäße Einschalten des Lautsprechers wird durch einen Initialisiervorgang gewährleistet. Während dieser Testphase blinkt die blaue Leuchtanzeige auf der Vorderseite 2 mal und die LED (LIMITER, SIGNAL und READY) auf dem Verstärkermodul bleiben für etwa 2 s ausgeschaltet.

Am Ende des Einschaltvorgangs leuchtet die LED auf der Vorderseite auf (wenn aktiviert) und am Verstärkermodul bleibt nur die grüne LED READY dauerhaft erleuchtet.

Bei einer schweren Funktionsstörung blinkt die LED auf der Vorderseite wiederholt und am Verstärkermodul blinkt die role LED LIMITER.

Der Lautsprecher wird in den Status "Mute" geschaltet.

Störungsanzeigen und Schutzvorrichtungen

Der Mikroprozessor ist in der Lage drei verschiedene Arten von Störungen durch das Blinken der roten LED "LIMITER" auf dem Bedienfeld des Verstärkers vor dem Aufleuchten der grünen LED "READY" anzuzzeigen. Bei den drei Störungsarten handelt es sich um:

1) ACHTUNG: Es wurde ein leichter Fehler oder eine leichte Funktionsstörung mit automatischer Rücksetzung festgestellt und die Leistung des Lautsprechers wird nicht eingeschränkt.

2) BEGRENZUNG: Es wurde ein Fehler festgestellt und die Leistung des Lautsprechers wird begrenzt (der Schallpegel wird um 3dB gemindert).

Dies hat keinen Einfluss auf die Funktionstüchtigkeit des Lautsprechers, da dieser weiter arbeitet. Jedoch ist es notwendig, den Kundendienst zu verständigen, um den Defekt zu beheben.

3) DEFEKT: Es wurde eine schwere Funktionsstörung festgestellt. Der Lautsprecher wird in den Status "Mute" geschaltet.

Blinken Anzeige
1 oder 2 ACHTUNG
3 oder 4 BEGRENZUNG
Von 5 bis 8	DEFEKT

Im Falle eines DEFEKTES bleibt die grüne LED "READY" ausgeschaltet.

In diesem Fall ist folgendes zu überprüfen:

- Den korrekten Anschluss an das Stromnetz kontrollieren

- Sicher stellen, dass die richtige Versorgungsspannung vorliegt

- Kontrollieren, dass der Verstärker nicht überhitzt ist.

- Den Lautsprecher vom Stromnetz trennen, einige Minuten abwarten und ihn dann nochmals anschließen.

Wenn die Kontrolllampe auch nach dieser Wartezeit nicht erlischt, bitte eine qualifizierte Kundendienststelle kontaktieren.

FLEXSYS F212 - F315

BESCHREIBUNG

Die Lautsprecher der FLEXSYS Serie sind mit Class-D - Versstärkern aus der DIGIPRO ^® Serie ausgestaltet. Dieser Hochleistungsverstärker ermöglicht eine hohe Ausgangsleistungen bei geringstem Gewicht und kompakten Abmessungen. Dank der sehr geringen Verlustleistung erfolgt die Kühlung des Verstärkermoduls durch Konvektion, ohne Einsatz eines Lüfters.

Die Versorgungsspannung des Verstärkers DIGIPRO® wurde für den Fullrange-Betrieb ausgelegt. Dank der SMPS-Technologie (Switched-Mode Power Supplies) mit PFC (Power Factor Correction) wird der Arbeitsbereich bei Versorgungsspannungen zwischen 100V AC und 240V AC gewährleistet, wobei die gleichen Ausgangsleistungen auch bei schwankenden und nicht stabilisierten Versorgungsleitungen garantiertsind.

Der aktive bi-amp Lautsprecher F212 ist mit einem DIGIPRO ^® Verstärker ausgestattet, der 500W (RMS) für den Bassbereich und 250 W (RMS) für den Hochtonbereich liefert.

Der aktive Lautsprecher F212 ist ein 2-Wege-Lautsprecher mit zwei 12"-Woofern (Voice coil 2,5") und einem 1" Neodym-Kompressions Treiber (Voice coil 1,75"). Der vor dem oberen 12" Woofer montierte Phase Plug vermeidet die vertikalen Phasenüberlagerungen, die normalerweise bei dieser Art der Konfiguration auftreten würden, und gewährleistet eine korrekte horizontale Abstrahlung der mittleren Frequenzbereiche.

Der Lautsprecher ist aus 15 mm starkem Birkenholz hergestellt., 4 Griffe und 12x M10- Gewinde an den Seiten und an der Rückseite erleichtern die Installation und den Transporter.

Die Trapezform (Neigung 20°) und das CD Horn mit horizontalem Abstrahlwinkel von 60 Grad ermöglicht das Aneinanderkoppeln mehrerer Lautsprecher (Cluster-Verbund). An der Unterseite befindet sich ein versenkbarer, verstellbarer Fuß, dank dem der Laulsprecher bis zu einem Winkel von max. 5° geneigt werden kann. Dadurch kann der Neigungswinkell ohne Zuhilfenahme weiteren Zubehörs ausgenichtet werden.

An der Unterseite der Box ist ein Standard-Hochständerflansch vorhanden (D 36mm).

FLEXSYS F315 (3 Wege)

Der aktive Lautsprecher F315 ist mit einem DIGIPRO ^29 Verstärker ausgestattet, der 500W (RMS) für den Bassbereich liefert (15"- Woofer, Voice coil 3"), und 500W (RMS) für den Mittel- und Hochtonbereich(6"- Midrange, Voice coil 2"), sowie ein 1" Kompressions Treiber (Voice coil 1,5"). Mittel- und Hochtonbereich werden über einen passiven Filter getrennt.

Der Laulsprecher ist aus 15 mm starkem Birkenholz hergestellt., 4 Griffe und 12 M10- Bohrungen an den Seiten und an der Rückseite erleichter die Installation und den Transport.

Der 15°- Woofer und das CD-Hom mit 90 Grad Abstrahlwinkel machen aus diesen Lautsprecher ein ideales Fullrange-System. An der Unterseite der Box ist ein Standard-Hochständerflansch vorhanden (D 36mm).

Symmetrischer XLR Eingang für Line-Pegel.

Der parallel zum Eingang (1) angeschlossene XLR-Anschluss kann dazu verwendet werden, das ankommende Audiosignal an einen anderen aktive Lautsprecher weiter zu leiten.

3) LED "LIMITER"

Diese rote LED leuchtet auf, um das Ansprechen der Limiterschaltung zu signalisieren, welche die Verzerrung des Verstärkers verhindert und die Lautsprecher gegen Überlast schützt.

4) LED "SIGNAL"

Diese LED leuchtet grün, wenn das Audiosignal anliegt (mit einem Pegel von -20dB).

5) LED "MUTE"

Diese gelbe LED zeigt den "MUTE"- Zustand des Verstärkers an.

Während des normalen Betriebs ist die LED aus.

6) LED "READY"

Diese LED leuchtet grün, wenn das Gerät an die richtige Netzspannung angeschlossen ist. Während des normalen Betriebs leuchtet die LED.

7) EMPFINDLICHKEITSREGLER EINGANG "INPUT SENS"

Dieser Regler dient zum Einstellen der Eingangs-Empfindlichkeit des Verstärkers. Diese Regelung beeinflusst nicht den Ausgangspegel "BALANCED LINK/OUT".

F212

8) WAHLSCHALTER "MODE"

Dieser 2- stufige Schalter gestattet die Auswahl von zwei verschiedenen System Presets.

Die Stellung "SINGLE SPEAKER" ermöglicht eine lineare Abstrahlung des Einzellautsprechers.

Die Stellung "CLUSTERED SPEAKER" reduziert die mittleren und niedrigen Frequenzen, die bei Koppelung von mehreren Lautsprechern nebeneinander entstehen.

9) EINBAUKUPPLUNG "MAINS INPUT"

Für den Anschluss des beiliegenden Netzkabels.

Für den Netzanschluss wird ein POWER CON® (blau) Stecker verwendet.

10) EINBAUKUPPLUNG FÜR DIE POWER-WEITERLEITUNG "MAINS OUTPUT LINK"

Er dient zum Durchschleifen der Netzspannung. Der Ausgang ist parallel an den Eingang (9) angeschlossen und kann zur Versorgung eines weiteren aktiven Lautsprechers verwendet werden.

Der Steckverbinder ist eine Einbaukupplung POWER CON® (grau).

11) SICHERUNGSHALTER "MAINS FUSE"

Er enthält die Netzsicherung.

F315

8) WAHLSCHALTER "MODE"

Dieser 2- stufige Schalter gestattet die Auswahl von zwei verschiedenen System Presets.

Die Stellung "FLAT" ermöglicht eine lineare Abstrahlung des Lautsprechers, die besonders für „Live“- Verwendung in geschlossenen Räumen geeignet ist.

Die Stellung "PROCESSED" verstärkt die niedrigen Frequenzen und ist für das Abspielen von Musik oder für die Verwendung im Freien geeignet.

9) ANSCHLUSS NETZKABEL "MAINS INPUT"

Netzanschluss zur Aufnahme des mitgelieferten Stromkabel.

10) "MAINS FUSE" SICHERUNGSHALTER

Inlegrierte Netzsicherung. Bei Defekt nur durch eine identische Sicherung ersetzen!

11) NETZSCHALTER "POWER"

Dieser Schalter dient zum EIN- und AUS-Schalten der Lautsprecherbox.

REFERNZ-ZEICHNUNG AUF SEITE 51 UND 52

Angesichts des professionellen Einsatzes dieser Lautsprecher sind die Lautsprecherkomponenten durch ein Lochblech mit 1,5 mm Stärke und hinterlegtem Schaumstoff geschützt.

Kühlung

Die Kühlung des Verstärkers erfolgt durch die Aluminiumplatte an der Rückseite des Lautsprechers.

Der Hitzeschutz ist durch einen internen Schaltkreis gewährleistet, der die Temperatur des Verstärkers überwacht und diesen vor Überhitzung schützt, indem die generelle Lautstärke begrenzt wird (bei Temperaturen >80°).

Wenn die Temperatur den maximalen Betriebswert erreicht ( >80^ ), wird das Audiosignal auf „mute“ gesetzt, was durch das Aufleuchten der gelben Kontrolllampe „MUTE“ angezeigt wird.

Die volle Lautstärke und sämtliche Funktionen werden automatisch wieder aufgenommen, sobald die normale Betriebstemperatur wieder erreicht wird.

Schutz

Das Aufleuchten der gelben Kontrolllampe "MUTE" bedeutet, dass der Verstärker eine Funktionsstörung des Lautsprechers festgestellt und diesen daher in den Mute-Zustand versetzt hat.

In diesem Fall ist folgendes zu überprüfen:

- Den korrekten Anschluss an das Stromnetz kontrollieren

- Sicher stellen, dass die richtige Versorgungsspannung vorliegt

- Kontrollieren, dass der Verstärker nicht überhitzt ist.

- Den Lautsprecher vom Stromnetz trennen, einige Minuten abwarten und ihn dann nochmals anschließen.

Wenn die Kontrolllampe auch nach dieser Wartezeit nicht erlischt, bitte eine qualifizierte

ANSCHLÜSSE (Nur FLEXSYS F212)

Netzanschluss

Jeder Aktivlautsprecher hat ein eigenes Netzkabel. Der Anschluss erfolgt mit einem Netzstecker Neutrik POWER CON® (blau), der den einfachen und schnellen Anschluss des Lautsprechers erlaubt und eine sichere Verriegelung garantiert. Der Stecker dient zugleich als Schalter zum Einschalten und Ausschalten der Lautsprecher.

Das Gerät muss an ein Netz angeschlossen werden, dass die verlangte maximale Leistung abgeben kann.

Power-Weiterführung

Auf der Rückseite des Lautsprechers befindet sich eine Einbaukupplung Neutrik POWER CON® (grau) für die Weiterleitung der Netzstromversorgung.

Über diese Steckbuchse kann man einen anderen Lautsprecher anschließen, um die Anzahl der direkten Netzanschlüsse zu reduzieren. Die maximale Stromaufnahme der Verstärker ist auf ihrem Typenschild angegeben.

Die Anzahl, der maximal aneinander anschließbaren Lautsprecher ist abhängig von ihrer maximalen Stromaufnahme und vom maximalem Bemessungsstrom der ersten Netzsteckdose.

EMVEinstufung

Entsprechend der Norm EN 55103 ist diese Gerät entwickelt um inE3 (oder E2, E1) elektromagnetischen Umgebungen zu arbeiten.

FLEXSYS F8 - F10 - F12 - F15 - F212 - F315

2-F15

DREHEN DES HORNES (ausser FLEXSYS F315)

Das Hom ds Lautsprechers ist drehbar, so dass man bei vertikaler und horizontaler Anwendung immer das gleiche Abstrahlverhalten beibehält.

Werkseitig ist das Hochtonhorn mit 90° horizontal eingebaut für FLEXSYS F8,F10,F12 und F15,60° horizontal eingebaut für FLEXSYS F212

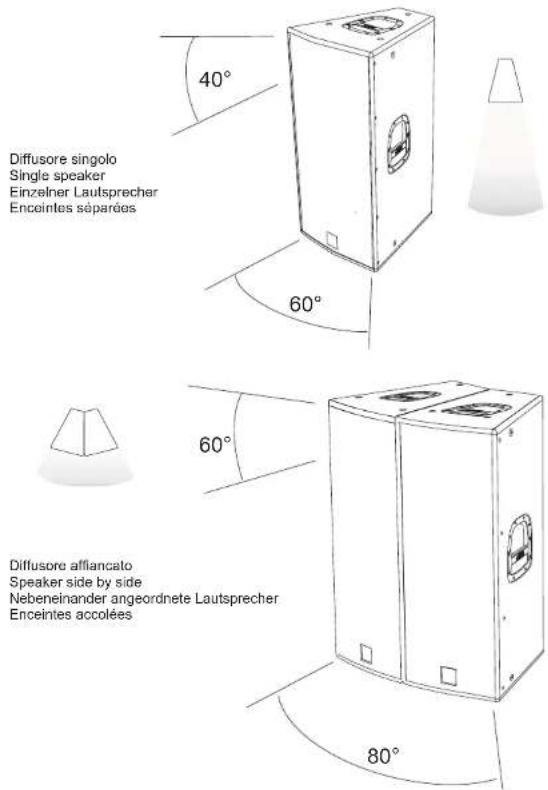

Um eine Cluster-Aufstellung vorzunehmen, muss das Horn gedreht werden (nur F212). Wenn man den Schallabstrahlungswinkel des Hornes ändern möchte, gehen sie wie folgt vor: (BILD 5)

- die Befestigungsschrauben des Gitters entfernen - das vordere Schutzgitter entfernen, indem man einen leichten Druck auf einer Seite ausübt und indem man es von ihren Vertiefungen heraushebt

- die Befestigungsschrauben des Hornes herausdrehen

- das Horn in die gewünschte Richtung drehen (den Treiber nicht vom Horn lrennen!)

- die Befestigungsschrauben des Hornes wieder einschrauben

- das Frontgitter wieder in die dazu bestimmten seitlichen Vertiefungen einlegen und die Schrauben des Gitters wieder eindrehen.

INSTALLATION DES LAUTSPRECHERS

ACHTUNG

Den Lautsprecher auf eine stabile und sichere Art und Weise installieren, um jede Gefahr für Personen oder Sachschäden zu vermeiden.

Um gefährliche Situationen zu vermeiden, nie mehrere Lautsprecher ohne angemessene Abspannsysteme aneinander anschließen.

Bevor man den Lautsprecher aufhängt, alle Teile kontrollieren, sie sollen keine Schäden oder Verformungen, keine fehlenden oder beschädigten Teile haben, die eine sichere Installation beeinträchtigen könnten.

Bei Verwendung im Freien sollte man darauf achten, das die Lautsprecher vor witterungseinflüssen wie Sturm, Regen, Hagel, Schnee, usw. geschützt sind.

Der Laulsprecher ist für folgende Verwendungen geeignet:

- auf einer Distanzstange (BILD 1)

- auf dem Boden (als Monitor) (BILD 2) nur FLEXSYS F8, F10, F12 und F15

- auf einem Ständer (BILD 3)

- mit zugelassenen Ringschrauben oder mit dazu bestimmten Bügeln aufgehängt, (BILD 4)

VORSICHT

Hängen Sie den Lautsprecher nie an den Griffen auf!

ACHTUNG

Um den Lautsprecher zu hängen, nur eine Ringschraube für jeden M8 für FLEXSYS F8,F10 und M10 für FLEXSYS F12,F15,F212 und F315 Riggingpunkt verwenden. Niemals beide Schrauben entfernen!

FALSCH! RICHTIG!

RICHTIG!

TECHNISCHE DATEN
	FLEX 8S F 8 F	LEXSYS F1Q FLE SY	X S F12
System	Aktiv Bi-AmpClass D	Aktiv Bi AmpClass D	Aktiv Bi-AmpClass D
Verslak rtyp	150W - 50W	150W + 50W	300W 100W
RMSLeistung	90-1900Hz (+/-3dB)75-2000Hz(-10dB)	80-1900Hz (+/-3dB)70-2000Hz(-10dB)	75-1900Hz (+/-3dB)65-2000Hz(-40dB)
Frequenzgang
Crossover	2.50Hz, 24dB/oct	2g5GHz, 24dB/ct	1800Hz, QdB/oct
Schalkruck (max SPL)	121gB	125gB	127dB
Lautsprecher	1x8" wo06hr - 1.5" voce coil1x1" compression@ev r - 1" voice coilNeodymium	1x10" wo06hr - 2" voice coil1x1" compression@ev r - 1" voice coilNeodymium	1x12" wo06hr - 2" voice coil1x1" compression@ev - 1.5" voice coil
Abstrahlcharakteristik	90°/40"x60" asymmetrisch	90°/40"x60" asymmetris h	90°/40°
Empfindlich keit Eingang	-3dBu Max	-3dBu Max	-3dBu Max
Impedanz Eingang	2K2ohm/20Kohm (MIC/LINE)	2K2ohm/20Kohm (MIC/LINE)	2K2ohm/20Kohm (MIC/LINE)
Netzspannung	110-120Vac 50-6 Hz220-240Vac 50-60Hz	110-120Vac 50-60Hz2 20-240Vac 50-60Hz	110-120Vac 50-60Hz2 20-240Vac 50-60Hz
Laufsprecherform	Trapezformig	Trapezformig	Trapezformig
Farbe	Schwiz	Schwiz	Schwarz
Abmessungen (BxHxT)	260x420x260mm	300x480x300mm	360x610x360mm
Gewicht	9.5Kg	12Kg	16.5Kg
Flugmögl kähne	10 x M8	12 x M8	12 x M10
Ständerflansch	D36mm	D36mm	D36mm
Griffe	---	---	2 x einer pSte ite
	1xDeckel	1xDeckel	1xDeckel
	---	---	---
Drehbares Hom	Ja	Ja	Ja
Schrägsteller	Nein	Nein	Ne

TECHNISCHE DATEN

	FLEXSYS F15	FLEXSYS F212	FLEXSYS F315
System	Aktiv Bi-Amp	Aktiv Bi-Amp	Aktiv Bi-Amp
Verstärker typss	Cla D	Class D	Class D
RMS Leistung	300W+ 100W	500W+2.50W	500W+500W
Frequenzgang	60-1900Hz (+/-3dB)55-2000Hz (-0 dB)	65-1900Hz (+/-3dB)50-2000Hz (-10dB)	40 -1900Hz (-3dB)47-2000Hz (-10dB)
Crossover8	1 00Hz, 24dB/oct	1800Hz- 24dB/cct	750Hz- 24dB/oct2000Hz -18dB/oct passiv
Schaldruck (max SPL)	128dB	132dB	131dB
Lautsprecher	1x15" woofer - 2" voice coil1x1" compression driver - 1.5" voice coil	2x12" woofer - 2,5" voice coil1x1" compression driver - 1,75" voice coil	1x15" woofer - 3" voice coil1x6.5" midrange - 2" voice coil1x1" compression driver - 1,5" voice coil
Abstrahlcharakte istik	90'x40°	60"x40°	90"x40°
Empfindlichkeit Eingang	-3dBu Max	-3dBu Max	-3dBu Max
Impedanz Eingang	2K2ohm/20Kohm (MIC/LINE)	Symmetrisch 20KohmUnsymmetrisch 10Kohm	Symmetrisch 20KohmUnsymmetrisch 10Kohm
Netzspannung	110-120Vac 50- 06 zH220-240Vac 50-60Hz	Full-range with PFC100-240Vac 50-60Hz	Full-range with PFC1.00-240Vac 50-60Hz
Laufspre herform	Trapezförmig	Trapazför ig	ra To p zörmig
Farbe	Schwarz	Schwarz	Schwarz
Abmessungen (BxHxT)	430x680x430mm	300x480x300mm	440x880x500mm
Gewicht	20Kg	31,5Kg	31 Kg
Flugmöglichkeiten	12 x M10	12 x M10	12 x M10
Binderflansch	D36mm	D36mm	D36 rm
Griffe	2xenerpro Seite1x Deckel--- ****	2xenerpro Seite1x Deckel1x Rückseite	2xenerpro Seite1x Deckel1x Rückseite
Drehbaress Horn	Ja	Ja	Nein
Schrägsteller	Nein	Ja	Nei

FLEXSYS F8 - F10 - F12 - F15FLEXSYS F8 - F10 - F12

^2

DESCRIPTION

Kontaktieren sie dBTechnologies für passendes Lautsprecherzubehör.

Falls unpassendes Zubehör verwendet wird, wird jegliche Haftung ausgeschlossen.

VERWENDUNG AUF DEM BODEN (MONITOR)

The code including eyebolts only/ Artikel enthält nur Ringschrauben.

Fig. 4

ANGOLO DI COPERTURA TROMBA / HORN ANGLE COVERED HOCHTONHORN ABSTRAHLWINKEL / ANGLE DE COUVERTURE COTE

FLEXSYS F8 FLEXSYS F10 40° 60° 90° 40° 60° 90° ilizzo a pavimento (monitor) con tromba ruotata

Utilizzo a pavimento (monitor) con tromba ruotata Floor use (monitor) with rotated hom. Verwendung auf dem Boden (monitor) mit gedrehtem Hom. Utilisation au sol (écran) avec cone tourné

40° 60° 90°

Fig. 5 Fig. 5

ANGOLO DI COPERTURA TROMBA / HORN ANGLE COVERED HOCHTONHORN ABSTRAHLWINKEL / ANGLE DE COUVERTURE COTE

FLEXSYS F12 FLEXSYS F15 90° 40° 40° 90° ilizzo a pavimento (monitor) con tromba ruotata

Utilizzo a pavimento (monitor) con tromba ruotata Floor use (monitor) with rotated horn. Verwendung auf dem Boden (monitor) mit gedrehtem Horn. Utilisation au sol (écran) avec cone tourné

40° 90°

ANGOLO DI COPERTURA TROMBA / HORN ANGLE COVERED HOCHTONHORN ABSTRAHLWINKEL / ANGLE DE COUVERTURE COTE
FLEXSYS F212

Con tromba ruotata With rotated horn. Mit gedrehtem Horn Avec cone tourné

FLEXSYS F315

40° 90°

ANGOLO DI DISPERSIONE -6dB DISPERSION ANGLE -6dB ABSTRAHLWINKEL -6dB ANGLE DE DISPERSION -6dB
SOLO FLEXSYS F212 ONLY FLEXSYS F212 NUR FLEXSYS F212 SEULEMENT FLEXSYS F212

Diffusore singolo Single speaker Einzelner Lautsprecher Enceintes séparées
Diffusore affiancato Speaker side by side Nebeneinander angeordnete Lautsprecher Enceintes accolées

Per utilizzo affiancate occorre ruotare le trombe For side-by-side installation turn the horns Um eine Cluster-Aufstellung (80°) vorzunehmen, muss das Horn gedreht werden Pour le montage des côtés, il faut tourner le cornets

UTILIZZO IN APPOGGIO

SUPPORTED USE

ANWENDUNG UTILISATION EN APPUI

SOLO FLEXSYS F212

ONLY FLEXSYS F212

SEULEMENT FLEXSYS F212

Verstellbare Stutze (Neigung max. 5°)
