MANUALE UTENTE BHype 12 DB Technologies

MANUALE D'USO - Sezione 1

Le avvertenze nel presente manuale devono essere osservate congiuntamente al "MANUALE D'USO - Sezione2".

1. INFORMAZIONI GENERALI 5

BENVENUT!! 5

PANORAMICA INTRODUTTIVA 5

RIFERIMENTI PER L'UTENTE.... 5

CARATTERISTICHE MECCANICHE ED ACUSTICHE 6

DIMENSIONI.... 6

CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO .... 7

SEZIONE DI INPUT, OUTPUT E DI CONTROLLO 8

SEZIONE DI ALIMENTAZIONE.... 9

COLLEGAMENTO DELL' ALIMENTAZIONE 13

3. ESEMPI DI UTILIZZO.... 14

UTILIZZO A TERRA 14

UTILIZZO CON SPEAKER IN STACK.... 14

UTILIZZO SU SUBWOOFER CON PALO TELESCOPICO.... 14

4. ACCESSORI.... 15

5. RISOLUZIONE DEI PROBLEMI 16

6. SPECIFICHE TECNICHE 17

GENERALE 17

DATI ACUSTICI.... 17

AMPLIFICATORE 17

PROCESSORE 18

INTERFACCIA UTENTE.... 18

SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO / INSTALLAZIONE) 18

DIMENSIONI.... 19

SUB 615 - SUB618 Cod. 420120251 REV. 1.0

1. INFORMAZIONI GENERALI

BENVENUTI!

Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questo subwoofer attivo, versatile ed ergonomico, è frutto di una lunga esperienza nel campo della diffusione sonora, con l'impiego di soluzioni ottimizzate in campo acustico ed elettronico, oltre che nella scelta dei materiali.

PANORAMICA INTRODUTTIVA

I nuovi subwoofer della serie SUB 600 sono equipaggiati rispettivamente con un woofer da 15" (SUB 615) ed un woofer da 18" (SUB 618). La precisa progettazione ed ottimizzazione acustica consente prestazioni di alta qualità in un prodotto dalle dimensioni contenute. L'elevata ergonomia e maneggevolezza dei cabinet li rendono facili da trasportare.

Le caratteristiche principali di SUB 615 e SUB 618 sono:

• un progetto ergonomico, compatto e versatile, per contesti indoor e outdoor
• cabinet in legno per ottimizzare le prestazioni acustiche, con superficie esterna resistente per utilizzo indoor e outdoor
• amplificatore digitale affidabile e silenzioso
• ingresso mono/stereo
• uscita mono/stereo
  • controlli del DSP dedicati, con pulsante di Polarità, Output Mode, ed equalizzazione (Subwoofer Mode)

RIFERIMENTI PER L'UTENTE

Per utilizzare al meglio il vostro subwoofer consigliamo di:

• leggere il manuale d'uso quick start presente nella confezione e questo manuale d'uso completo in ogni sua parte e conservarlo per tutta la durata di vita del prodotto.
• registrare il prodotto sul sito http://www.dbtechnologies.com nella sezione "SUPPORTO".
• conservare prova d'acquisto e GARANZIA (Manuale d'uso "sezione 2").

SUB615 - SUB618 Cod. 420120251 REV. 1.0

CARATTERISTICHE MECCANICHE ED ACUSTICHE

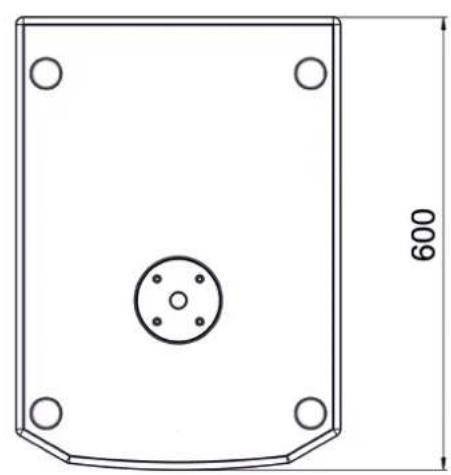

DIMENSIONI

Le dimensioni si SUB 615 e S618 sono:

• SUB 615: 430 x 580 x 600 (mm)
• SUB 618: 500 x 625 x 690 (mm)

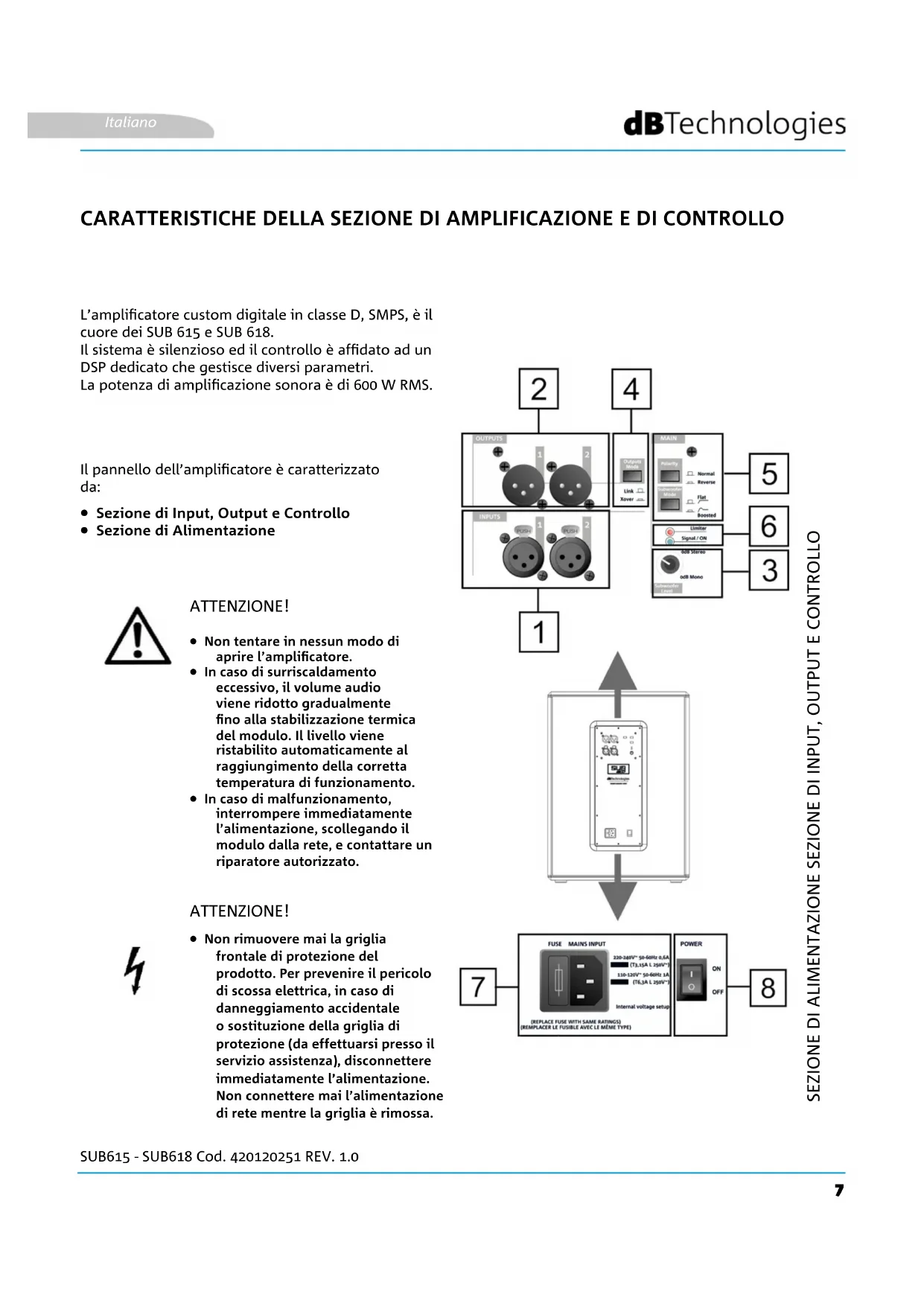

CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO

L'amplificatore custom digitale in classe D, SMPS, è il cuore dei SUB 615 e SUB 618.

Il sistema è silenzioso ed il controllo è affidato ad un DSP dedicato che gestisce diversi parametri.

La potenza di amplificazione sonora è di 600 W RMS.

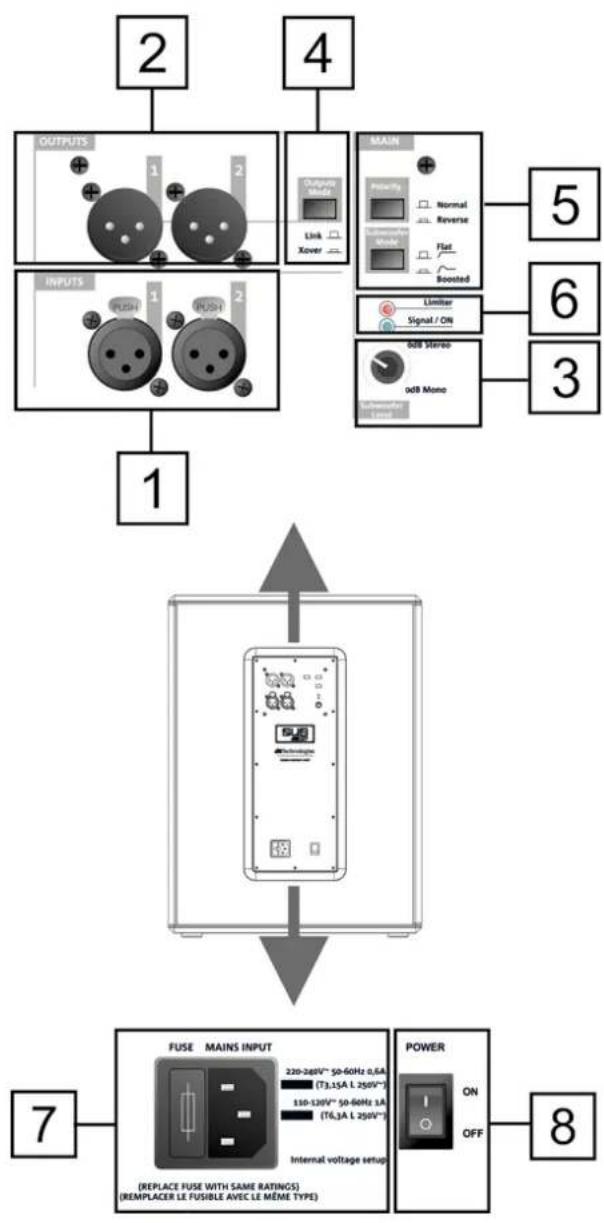

Il pannello dell'amplificatore è caratterizzato da:

• Sezione di Input, Output e Controllo
• Sezione di Alimentazione

ATTENZIONE!

• Non tentare in nessun modo di aprire l'amplificatore.
• In caso di surriscaldamento eccessivo, il volume audio viene ridotto gradualmente fino alla stabilizzazione termica del modulo. Il livello viene ristabilito automaticamente al raggiungimento della corretta temperatura di funzionamento.
• In caso di malfunzionamento, interrompere immediatamente l'alimentazione, scollegando il modulo dalla rete, e contattare un riparatore autorizzato.

ATTENZIONE!

- Non rimuovere mai la griglia frontale di protezione del prodotto. Per prevenire il pericolo di scossa elettrica, in caso di danneggiamento accidentale o sostituzione della griglia di protezione (da effettuarsi presso il servizio assistenza), disconnettere immediatamente l'alimentazione. Non connettere mai l'alimentazione di rete mentre la griglia è rimossa.

SUB615 - SUB618 Cod. 420120251 REV. 1.0

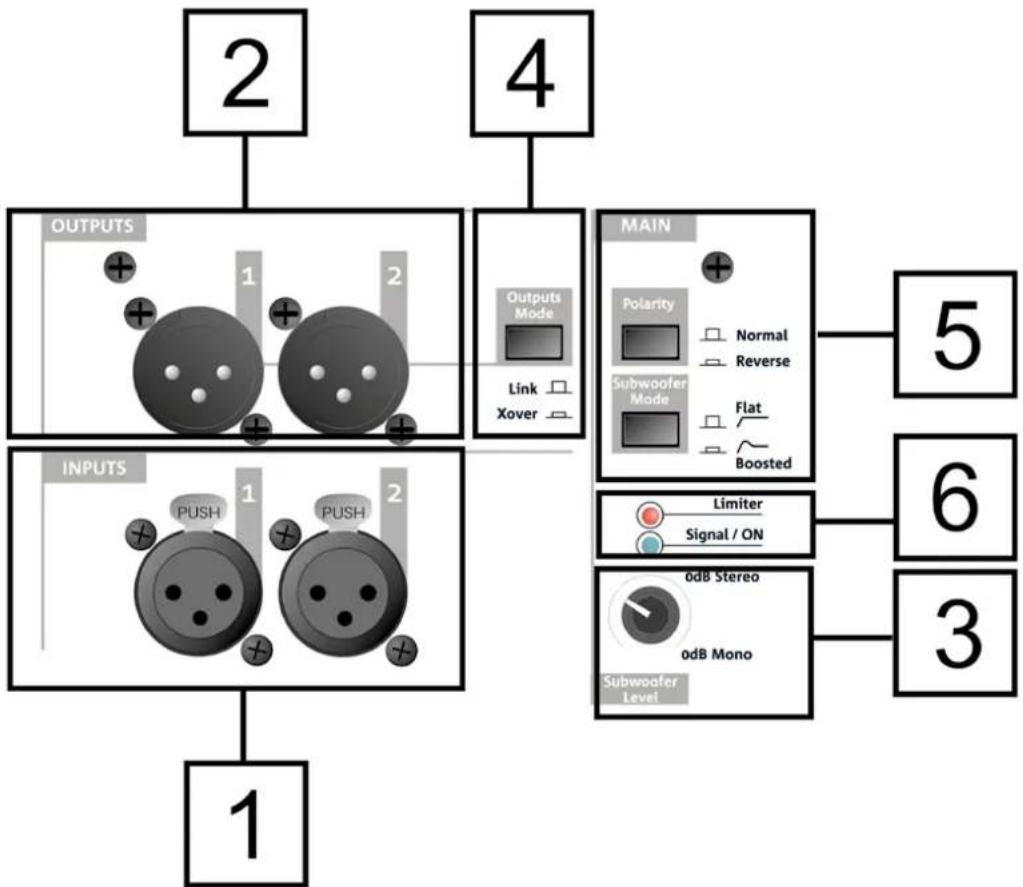

SEZIONE DI INPUT, OUTPUT E DI CONTROLLO

1. INPUTS

Connettori degli ingressi, di tipo XLR (bilanciati). Possono essere utilizzati per il collegamento mono o stereo. Per i dettagli di collegamento, vedi la sezione COLLEGAMENTO DEGLI INGRESSI E RILANCIO AUDIO.

2. OUTPUTS

Connettori delle uscite, di tipo XLR (bilanciati). Possono essere utilizzati per il collegamento mono o stereo. Per i dettagli di collegamento, vedi la sezione COLLEGAMENTO DEGLI INGRESSI E RILANCIO AUDIO.

3. Subwoofer Level

Rotary di regolazione del livello audio di uscita.

4. Outputs Mode

Selettore che permette di impostare il tipo di segnale in uscita (Link/Xover). Agisce sul segnale rilanciato dai connettori OUTPUTS [2].

5. Pulsanti Polarity e Subwoofer Mode

Pulsanti che permettono di intervenire sulla Polarità (Normal o Reverse) e sul tipo di filtraggio dell'uscita (Flat, cioè privo di equalizzazione, Boosted, cioè con maggiore enfasi sulle basse frequenze).

Led di segnalazione. Il led Limiter si accende qualora intervenga il circuito di protezione interna, Signal/ON rivela l'accensione del subwoofer e la presenza di segnale audio in ingresso.

SUB 615 - SUB618 Cod. 420120251 REV. 1.0

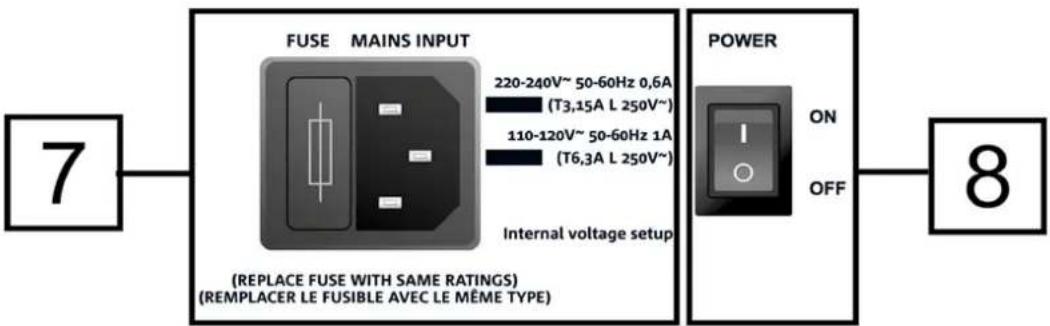

SEZIONE DI ALIMENTAZIONE

Ingresso per connettore VDE. Per il collegamento alla rete elettrica di linea, tramite il cavo in dotazione. Nella sezione FUSE è presente l'alloggiamento del fusibile di protezione.

8. POWER

Interruttore per l'accensione (ON) o lo spegnimento (OFF) del dispositivo.

2. PRIMA ACCENSIONE

La confezione del subwoofer SUB 615 / SUB 618 contiene:

• subwoofer 615 oppure subwoofer 618
  • cavo di alimentazione VDE
• quick start e documentazione cartacea relativa alla garanzia

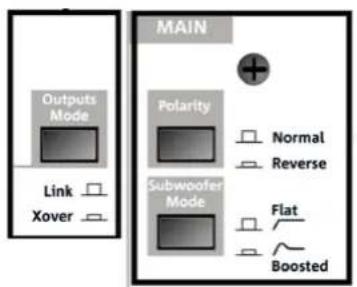

CONFIGURAZIONE ED OTTIMIZZAZIONE

SUB 615 e SUB 618, utilizzati singolarmente, sono caratterizzati da emissione acustica omnidirezionale. Questo comportamento è più marcato alle frequenze più basse, diventa meno definito all'aumentare della frequenza.

Per ottimizzare l'utilizzo del subwoofer per alcune particolari configurazioni, l'utente ha a disposizione sul pannello di controllo:

- Outputs Mode:

1. Link (il segnale presente alle uscite OUTPUTS è quello applicato al woofer)
2. Xover (il segnale presente alle uscite OUTPUTS è filtrato con frequenza di crossover di 120 Hz, per il rilancio a speaker, come ad esempio B-HYPE e OPERA)

- Polarity:

1. Normal (Polarità normale del segnale audio)
2. Reverse (Polarità invertita, opzione utile per ottimizzare il fronte d'onda invertendo la fase dell'onda acustica)

- Subwoofer Mode:

1. Flat (l'emissione sonora non ha equalizzazione)
2. Boosted (l'emissione sonora è enfatizzata alle frequenze più basse)

Main Outputs Mode Link Xover Polarity Normal Reverse Subwoofer Mode Flat Boosted

OUTPUTS 1 2

Prima dell'accensione, si consiglia di posizionare il selettore di livello Subwoofer Level [3] su 0 dB (Mono o Stereo, a seconda della configurazione).

SUB 615 - SUB618 Cod. 420120251 REV. 1.0

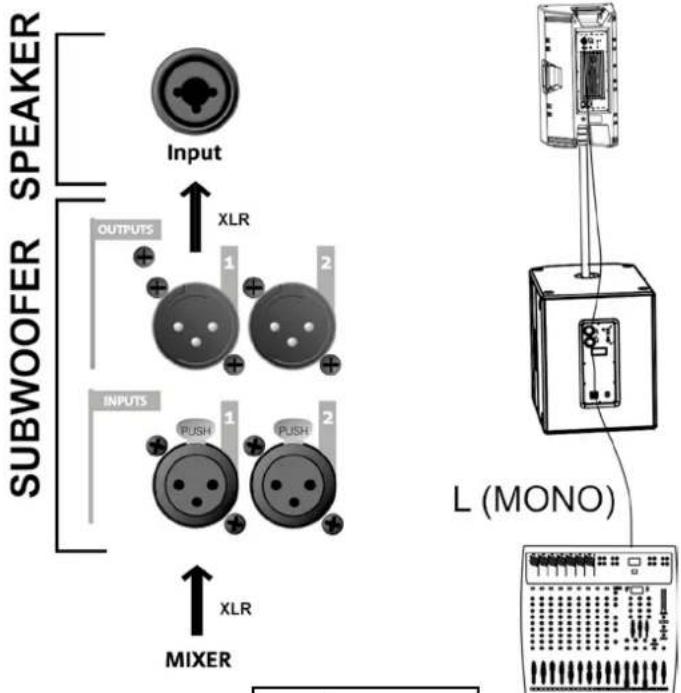

COLLEGAMENTO DEGLI INGRESSI E RILANCIO AUDIO

In base alla scelta di configurazione mono o stereo, è necessario l'utilizzo di uno o due cavi (non forniti) in ingresso e in rilancio. I connettori devono essere di tipo XLR.

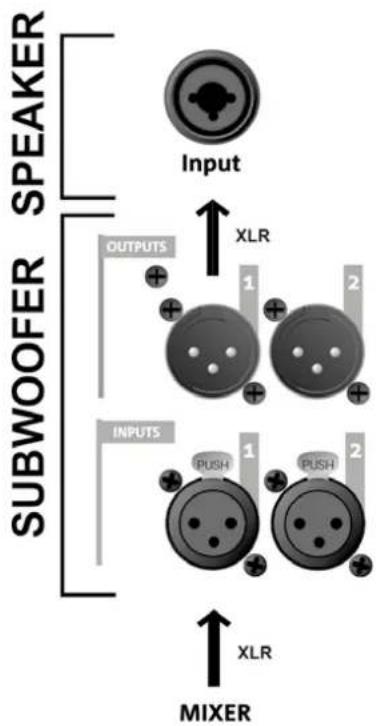

CASO A (collegamento MONO) tra subwoofer e speaker (esempi riportati: figura 1, figura 2):

In caso di collegamento MONO tra subwoofer e speaker:

1. Collegare l'uscita del mixer al connettore di ingresso INPUTS 1 del subwoofer
2. Collegare il connettore di uscita OUTPUTS 1 del subwoofer all'ingresso dello speaker.
3. Selezionare su ogni speaker il tipo di impedenza di ingresso su LINE.
4. Per ogni canale della configurazione, posizionare OUTPUTS MODE [4] del subwoofer su XOVER, in modo da rilanciare allo speaker un segnale con frequenza di crossover di 120 Hz.

SPEAKER Input XLR SUBWOOFER OUTPUTS 1 2 INPUTS PUSH 1 PUSH 2 MIXER XLR L (MONO)

Figura 1


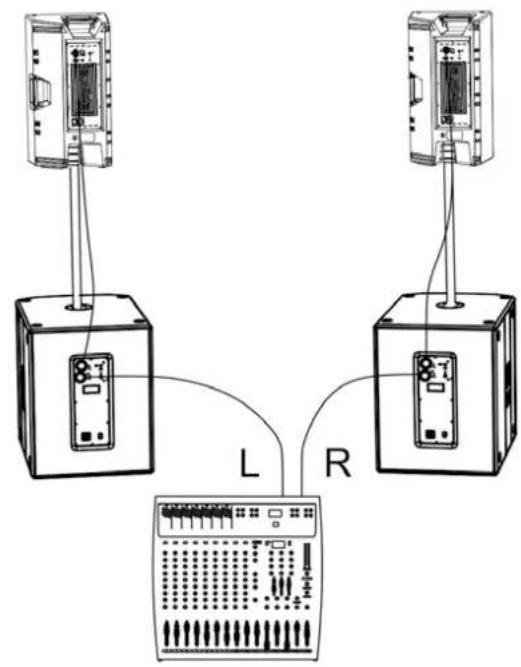

1. Collegare le uscite L, R del mixer rispettivamente agli INPUTS 1 e 2 del subwoofer.
2. Rilanciare il segnale agli speaker, collegando OUTPUTS 1 all'ingresso Input dello speaker sinistro, OUTPUTS 2 all'ingresso Input dello speaker destro.
3. Selezionare l'impedenza su ogni speaker (tipo "LINE").
4. Posizionare OUTPUTS MODE [4] del subwoofer su XOVER, in modo da rilanciare allo speaker un segnale con frequenza di crossover di 120 Hz.

SUB 615 - SUB618 Cod. 420120251 REV. 1.0

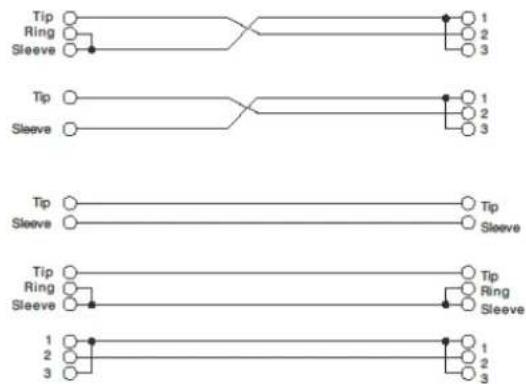

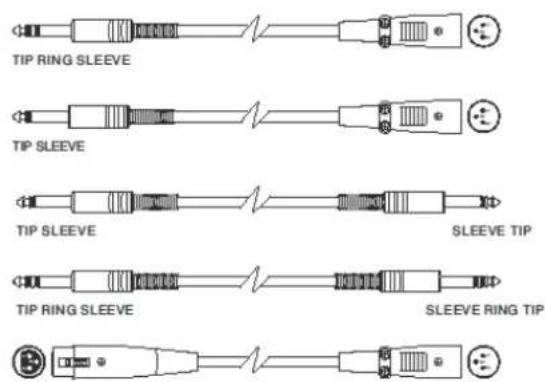

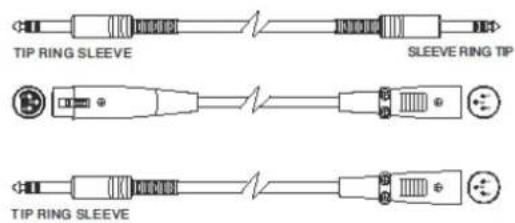

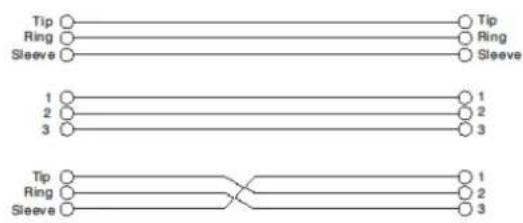

• Balanced

TIP RING SLEEVE SLEEVE RING TIP TIP RING SLEEVE

• Unbalanced


TIP RING SLEEVE TIP SLEEVE TIP SLEEVE SLEEVE TIP TIP RING SLEEVE SLEEVE RING TIP


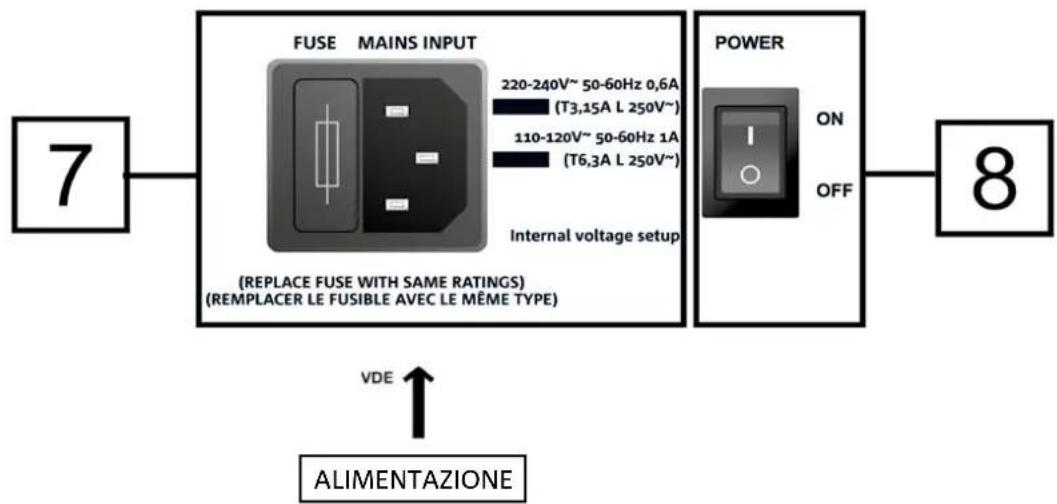

COLLEGAMENTO DELL'ALIMENTAZIONE

Per la connessione dell'alimentazione del dispositivo inserire il connettore del cavo in dotazione in "MAINS INPUT" [7]. Inserire quindi la spina in una presa dotata di conduttore di terra. Premere il selettore POWER [8] su "ON".

SUB615 - SUB618 Cod. 420120251 REV. 1.0

3. ESEMPI DI UTILIZZO

• Non sono ammessi tipi di installazione diversi da quelli qui illustrati.
• In nessun caso utilizzare le maniglie del subwoofer per appenderlo
• Verificare sempre che il posizionamento sia stabile, e che l'installazione non costituisca fonte di pericolo per persone, animali o cose.

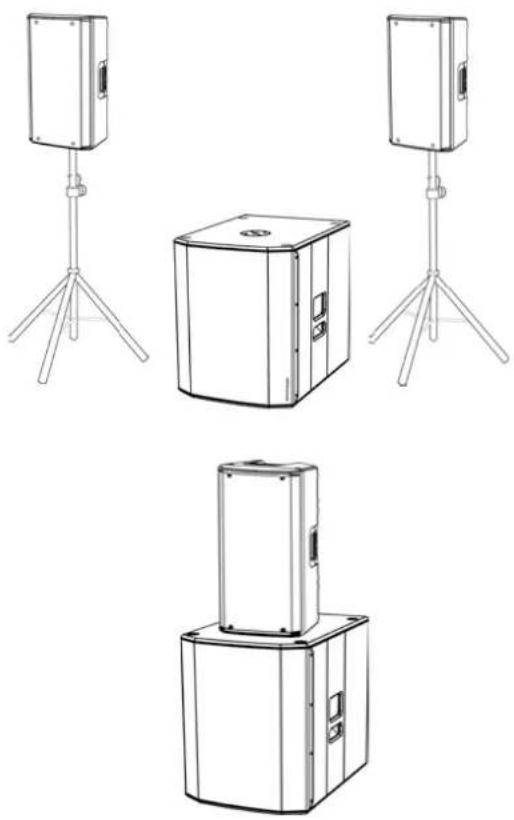

UTILIZZO A TERRA

E' possibile l'utilizzo dei subwoofer 615 e 618 direttamente a terra (vedi l'illustrazione a fianco con un esempio di utilizzo.)

E' possibile l'utilizzo di uno speaker montato direttamente sul subwoofer 615 o 618 tramite il mini-palo di diametro 35 mm DS2-S (es. serie: INGENIA, B-HYPE, OPERA). Nell'utilizzo con la serie INGENIA è possibile l'utilizzo di 2 speaker sovrapposti (accessori specifici: LP-IG e GSA-IG/GSA-IGA). In particolare, nel caso di 2 INGENIA IG3T o di 2 INGENIA IG4T sovrapposti, è necessario un fissaggio con cinghie addizionali per garantire la stabilità in sicurezza dell'installazione.

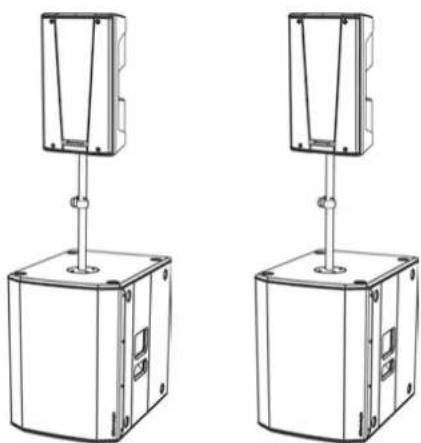

UTILIZZO SU SUBWOOFER CON PALO TELESCOPICO

E' possibile l'utilizzo di un solo speaker montato su palo diametro 35 mm (es. serie: OPERA, B-HYPE). L'accessorio di riferimento è DS-2 (palo telescopico). La massima altezza ammessa tra la base dello speaker e il pavimento è 165 cm, tranne nel caso specifico di B-HYPE 15 e OPERA 15, in cui la massima altezza ammessa è 120 cm.

A completamento della serie, sono previsti come opzionali i seguenti accessori:

- Cover protettive

Verificare i nuovi accessori compatibili su: www.dbtechnologies.com

5. RISOLUZIONE DEI PROBLEMI

Il subwoofer non si accende:

1. Verificare la corretta presenza dell'alimentazione a monte dell'impianto.
2. Verificare che il cavo di alimentazione con connettore VDE sia correttamente inserito.

Il subwoofer si accende ma non emette nessun suono:

1. Verificare che il collegamento in ingresso del segnale audio sia correttamente effettuato.
2. Verificare che i cavi utilizzati non siano danneggiati.
3. Verificare che il mixer o la sorgente audio sia accesa e mostri chiaramente la presenza di segnale in uscita.
4. Verificare il livello generale tramite il controllo "Subwoofer Level".

Il diffusore emette un suono non adeguato:

1. Verificare che i cavi utilizzati non siano danneggiati, nel qual caso sostituirli (un cavo danneggiato può portare a perdita o alterazione del segnale).
2. Verificare che le impostazioni di selezione di Outputs Mode, Polarity, Subwoofer Mode siano impostati correttamente rispetto alla configurazione prescelta.

SUB 615 - SUB618 Cod. 420120251 REV. 1.0

Tipologia:

Subwoofer attivo

DATI ACUSTICI

Risposta in frequenza [-10dB]:	42 - 124 Hz (SUB 615) / 35 -130 Hz (SUB 618)
Max SPL (1m):	131 dB (SUB 615) / 133 dB (SUB 618)
LF:	15” (SUB 615) / 18” (SUB 618)
LF voice coil:	2.5”
Frequenza di crossover:	120 Hz

AMPLIFICATORE

Tipologia:	AMP SMPS
Classe di amplificazione	Classe D
Alimentazione	1 x VDE
Potenza di amplificazione RMS:	600 W

SUB615 - SUB618 Cod. 420120251 REV. 1.0

PROCESSORE

Controller interno:	DSP 28/56 bit
Limiter:	Peak, RMS, Termico

INTERFACCIA UTENTE

SPECIFICHE DI ALIMENTAZIONE (ASSORBIMENTO / INSTALLAZIONE)

Assorbimento a 1/8 della potenza in condizioni medie di utilizzo (*):	0.9 A (220-240V~) - 1.6 A (110-120V~)
Assorbimento a 1/3 della potenza in condizioni massime di utilizzo (**):	1.7 A (220-240V~) - 2.8 A (110-120V~)
Assorbimento con speaker acceso in assenza di segnale (idle):	16 W
Corrente di inrush:	17.9 A

* NOTA PER L'INSTALLATORE: Valori riferiti a 1/8 della potenza, in condizioni medie di funzionamento (programma musicale con clipping raro o assente). Si consiglia per qualsiasi tipo di configurazione di considerarli i valori minimi di dimensionamento.
** NOTA PER L'INSTALLATORE: Valori riferiti a 1/3 della potenza, in condizioni pesanti di funzionamento (programma musicale con frequente clipping e intervento del limiter). E' consigliabile il dimensionamento secondo questi valori in caso di installazioni e tour professionali.

SUB 615 - SUB618 Cod. 420120251 REV. 1.0

DIMENSIONI

Materiale:	Legno multistrato (con vernice protettiva nera)
Griglia:	Lavorazione CNC
Maniglie:	2, laterali
Montaggio su palo:	Sì, 36 mm (predisposizione: M20)
Larghezza:	430 mm (SUB 615) 500 mm (SUB 618)
Altezza:	580 mm (SUB 615) 625 mm (SUB 618)
Profondità:	600 mm (SUB 615) 690 mm (SUB 618)
Peso:	25.5 kg (SUB 615) 31.1 kg (SUB 618)

Caratteristiche, specifiche e aspetto dei prodotti sono soggetti a possibili cambiamenti senza previa comunicazione. dBTechnologies si riserva il diritto di apportare cambiamenti o miglioramenti nel design o nelle lavorazioni senza assumersi l'obbligo di cambiare o migliorare anche i prodotti precedentemente realizzati.

A B

A.E.B. Industriale Srl

Via Brodolini, 8

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

TABLE OF CONTENTS

1. GENERAL INFORMATION...... 21

WELCOME! 21

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALY)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

INHALTSVERZEICHNIS

1. ALLGEMEINE INFORMATIONEN.... 37

HERZLICH WILLKOMMEN! 37

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Tel [phone]

www.dbtechnologies.com

[e-mail]

Località Crespellano

40053 VALSAMOGGIA

BOLOGNE (ITALIE)

Tél. [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

ÍNDICE

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]
