| Type de produit | Scie plongeante |
| Marque | Festool |
| Modele | TS 60 KEBQ |
| Puissance nominale | 1 500 W |
| Regime a vide | 3 000 - 6 800 tr/min |
| Vitesse maximale | 6 800 tr/min |
| Profondeur de coupe a 0° | 0 - 62 mm (sans rail) / 0 - 57 mm (avec rail) |
| Profondeur de coupe a 45° | 0 - 45 mm |
| Plage d'inclinaison | -1° a 47° |
| Diametre de lame | 168 mm |
| Alesage de lame | 20 mm |
| Epaisseur de lame | 1,2 mm |
| Largeur de coupe | 1,8 mm |
| Poids (sans cordon) | 4,6 kg |
| Alimentation | Secteur, 230 V / 50-60 Hz |
| Fonctions principales | KickbackStop, reglage electronique de vitesse, frein, protection surcharge, fusible thermique, aspiration integree, pare-eclats |
| Securite | Capot de protection, doigt de detection, dispositif de plongee, arret d'urgence |
| Entretien et nettoyage | Nettoyage regulier par soufflage, changement de lame avec outil, maintenance par SAV agree |
| Pieces detachees et reparabilite | Pieces d'origine Festool, reparations par ateliers agrees |
| Informations generales | Utilisation conforme : bois, materiaux similaires, plastiques, aluminium (avec lame specifique) |
FOIRE AUX QUESTIONS - TS 60 KEBQ FESTOOL
Questions des utilisateurs sur TS 60 KEBQ FESTOOL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice TS 60 KEBQ - FESTOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TS 60 KEBQ de la marque FESTOOL.
MODE D'EMPLOI TS 60 KEBQ FESTOOL

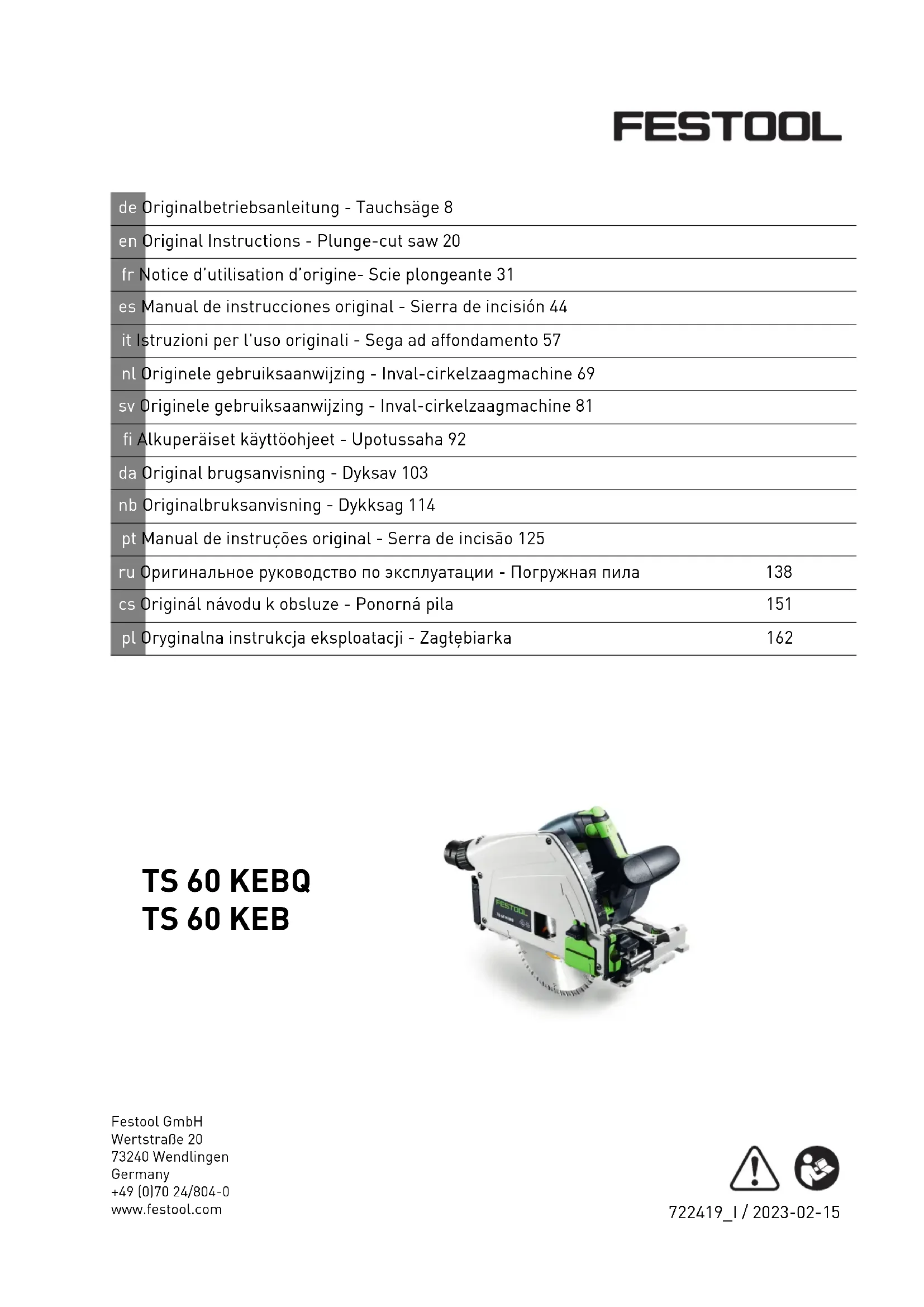

fr Notice d'utilisation d'origine- Scie plongeante 31
dans la plage de numéro de série (S-Nr.) de 40000000 - 49999999
Inhaltsverzeichnis
1 Symboles....31
2 Consignes de sécurité....31
3 Utilisation conforme....35
4 Caractéristiques techniques....35
5 Éléments de l'appareil....35
6 Mise en service....36
7 Réglages....36
8 Utilisation de l'outil électroportatif......38
9 Entretien et maintenance.... 41
10 Accessoires.... 42
11 Environnement....42
12 Remarques générales....43
1 Symboles
Avertit d'un danger général
Avertit d'un risque de décharge électrique
Lire le mode d'emploi et les consignes de sécurité !
Porter une protection auditive !
Porter des gants de protection pour procéder au changement d'outil !
Porter une protection respiratoire !
Porter des lunettes de protection !
Débrancher la fiche secteur
Débrancher le câble de raccordement secteur
Brancher le câble de raccordement secteur
Sens de rotation de la scie et de la la-me de scie
Fonction KickbackStop
Ne pas jeter avec les ordures ménagères.
L'outil contient une puce permettant l'enregistrement des données. Voir chapitre 12.1
Marquage CE : confirme la conformité de l'outil électroportatif aux directives de la Communauté européenne.
Instruction
Conseil, information
Classe de protection II
2 Consignes de sécurité
2.1 Consignes générales de sécurité pour outils électroportatifs
AVERTISSEMENT ! Veuillez lire toutes les consignes de sécurité et instructions.
Le non-respect des consignes de sécurité et des instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.
Conserver l'ensemble des consignes de sécurité et des instructions afin de pouvoir les consulter ultérieurement.
Le terme « outil électroportatif » utilisé dans les consignes de sécurité se rapporte aux outils électroportatifs fonctionnant sur secteur (avec câble) et aux outils électroportatifs fonctionnant sur batterie (sans câble).
2.2 Consignes de sécurité spécifiques aux scies circulaires
Sciage
- DANGÈR ! N'approchez pas vos mains de la zone de sciage et de la lame de scie. Tenez la poignée supplémentaire ou le carter moteur à l'aide de votre deuxième main. Vous éviterez tout risque de blessure avec la lame de scie si vous tenez la scie circulaire à deux mains.
- Ne touchez pas le dessous de la pièce. Le capot de protection ne peut pas vous protéger de la lame de scie dans la zone située au-dessous de la pièce.
- Adaptez la profondeur de coupe à l'épaisseur de la pièce. Les dents ne doivent pas être complètement visibles sous la pièce.
- Ne tenez jamais la pièce à scier dans la main ou sur la jambe. Fixez la pièce sur un support stable. Il est important de bien fixer la pièce à travailler afin de réduire les risques de contact corporel, de blocage de la lame de scie ou de perte de contrôle.
Français
- Si l'outil monté risque d'entrer en contact avec des câbles invisibles ou son propre câble de raccordement, tenez l'outil électroportatif par les parties isolées. Le contact avec un câble sous tension met également les pièces métalliques de l'outil électroportatif sous tension et peut provoquer une décharge électrique.
- Pour les coupes en longueur, utilisez toujours une butée ou une arête de guidage droite. Ceci permet d'améliorer la précision de la coupe et de réduire les risques de blocage de la lame de scie.
- Utilisez toujours des lames de scie présentant une taille et un trou de fixation adaptés (par ex. trou en forme de losange ou rond). Les lames de scie qui ne sont pas adaptées aux pièces de montage de la scie tournent de manière excentrique et entraînent une perte de contrôle.
- N'utilisez jamais de brides ou de vis de serrage détériorées ou inadaptées. Les brides et les vis de serrage de la lame de scie ont été conçues spécialement pour votre scie afin de garantir une performance optimale ainsi que la sécurité de fonctionnement.
Causes du recul et consignes de sécurité correspondantes
- Le recul est un mouvement soudain qu'effectue la lame de scie quand elle s'accroche, se coince ou est mal alignée. La scie se soulève alors de manière incontrôlée, sort du matériau et se déplace en direction de l'utilisateur ;
- quand la lame de scie s'accroche ou se co- ince dans la fente de coupe qui se resserre, elle reste bloquée et la force générée par le moteur repousse l'appareil en direction de l'utilisateur ;
- Si la lame de scie se tord ou est mal alignée dans la ligne de coupe, les dents de sa partie arrière peuvent s'accrocher dans la surface de la pièce. Dans ce cas, la lame de scie est éjectée de la fente de coupe et la scie est repoussée en direction de l'utilisateur.
Le recul résulte d'une utilisation incorrecte ou inappropriée de la scie. Il peut être évité en appliquant les mesures de précaution adéquates, comme décrit ci-après.
- Tenez fermement la scie des deux mains et placez vos bras à une position dans laquelle vous serez en mesure de résister à
la force du recul. Tenez-vous toujours à côté de la lame de scie et ne placez jamais cette dernière dans l'axe de votre corps. En cas de recul, la scie circulaire peut être projetée en arrière. Toutefois, l'utilisateur peut maîtriser la force du recul s'il a pris les mesures appropriées.
- Si la lame de scie se coince ou que vous souhaitez interrompre votre travail, relâchez l'interrupteur marche/arrêt et maintenez la scie dans le matériau jusqu'à ce qu'elle soit complètement immobile. Ne tentez jamais de sortir la scie de la pièce ou de la tirer vers l'arrière tant que la lame de scie est en mouvement. Ceci pourrait provoquer un recul. Déterminez la cause du blocage de la lame de scie et prenez les mesures nécessaires pour y remédier.
- Si vous souhaitez remettre en marche une scie enfoncée dans la pièce, centrez la lame de scie dans la fente de coupe et vérifiez que les dents de la scie ne se sont pas accrochées dans la pièce. Si la lame de scie est bloquée, il est possible qu'elle sorte de la pièce ou provoque un recul au redémarrage de la scie.
- Placez des appuis sous les panneaux de grande taille afin de réduire le risque blocage de la lame de scie et de recul. Les panneaux de grande taille peuvent fléchir sous leur propre poids. Les panneaux doivent être soutenus des deux côtés, près de la fente de coupe tout comme sur les bords.
- N'utilisez pas de lames de scie émoussées ou endommagées. En raison d'une fente de coupe trop étroite, les lames de scie dont les dents sont émoussées ou tordues provoquent une friction plus importante, un blocage de la lame de scie et un recul.
- Avant le sciage, serrez les éléments de réglage de la profondeur et de l'angle de coupe. En cas de changement des réglages pendant le sciage, la lame de scie peut se bloquer et provoquer un recul.
- Soyez particulièrement prudent lors du sciage dans des parois ou d'autres zones sans visibilité. Lors du sciage, la lame de scie peut se bloquer dans des objets invisibles et provoquer un recul.
Fonctionnement du capot de protection
- Avant chaque utilisation, vérifiez que le capot de protection se ferme parfaite-
ment. N'utilisez pas la scie si le capot de protection est géné dans son mouvement et ne se ferme pas instantanément. Veillez à ne jamais bloquer ou attacher le capot de protection. Sinon, la lame de scie n'est plus protégée. Si la scie tombe par accident sur le sol, le capot de protection risque de se déformer. Assurez-vous que le capot de protection n'est pas géné dans son mouvement et qu'il ne touche ni la lame de scie ni d'autres pièces quels que soient l'angle et la profondeur de coupe.
- Vérifiez l'état et le fonctionnement du ressort du capot de protection. Si le capot de protection et le ressort ne fonctionnent pas parfaitement, faites procéder à la maintenance de la scie avant de l'utiliser. Les pièces endommagées, les dépôts collants et les accumulations de copeaux ra-lentissent le fonctionnement du capot de protection.
- Pour les coupes plongeantes qui ne sont effectuées à angle droit, fixez la plaque de base de la scie de manière à empêcher tout mouvement. Un déplacement latéral peut provoquer un blocage de la lame de scie et, par conséquent, un recul.
- Ne posez pas la scie sur l'établi ou sur le sol sans que le capot de protection ne recouvre la lame de scie. Une lame de scie non protégée ou encore en phase de ralentissement déplace la scie dans le sens inverse du sens de coupe et scie tout ce qui se trouve sur son chemin. Il est donc indispensable de tenir compte de la durée de ralentissement de la scie avant l'arrêt complet.
Fonctionnement du doigt de détection [1-22] (fonction KickbackStop)
- Nettoyez lors de chaque changement de lame de scie l'unité de détection [5-9] par soufflage ou à l'aide d'un pinceau. Une unité de détection encrassée peut altérer le fonctionnement de la fonction KickbackStop et rendre impossible le freinage de la lame de scie.
- N'utilisez en aucun cas la scie quand le doigt de détection est déformé. La moindre déformation suffit à ralentir le freinage de la lame de scie.
2.3 Consignes de sécurité relatives à la lame de scie prémontée
Utilisation
- La vitesse maximale indiquée sur la lame de scie ne doit pas être dépassée ou la plage de vitesse doit être respectée.
- La lame de scie prémontée est réservée pour l'utilisation dans des scies circulaires.
- Déballer, emballer et manipuler l'outil avec le plus grand soin (lors de l'installation dans la machine par ex.). Risque de blessure dû aux dents très tranchantes !
- Lors de la manipulation de l'outil, le port de gants de protection améliore la prise sur l'outil et réduit encore le risque de blessure.
- Remplacez les lames de scie circulaire fis-surées. Une remise en état n'est pas autorisée.
- Les lames de scies circulaires de type composite (avec dents de scie soudées) dont l'épaisseur des dents est inférieure à 1 mm ne doivent plus être utilisées.
- AVERTISSEMENT ! N'utilisez pas les outils avec des fissures visibles, des dents émoussées ou endommagées.
Montage et fixation
- Les outils doivent être serrés de telle sorte qu'ils ne se détachent pas pendant le travail.
- Lors du montage des outils, s'assurer que le serrage sur le moyeu de l'outil ou sur la surface de serrage de l'outil a bien lieu et que les lames n'entrent pas en contact avec les autres éléments.
- Le fait de rallonger la clé ou de la serrer avec des coups de marteau n'est pas autorisé.
- Nettoyer les salissures, la graisse, l'huile ou l'eau des surfaces de serrage.
- Serrer les vis de serrage selon les instructions du fabricant.
- Pour adapter le diamètre d'alésage des la-mes de scie circulaire au diamètre de la broche de la machine, seules des bagues fixes sont utilisées, par ex. : des bagues pressées ou maintenues en place par coll-age. L'utilisation de bagues desserrées n'est pas autorisée.
Entretien et maintenance
- Les réparations et travaux de ponçage ne doivent être effectués que par des ateliers
Français
du service après-vente Festool ou par des experts.
- Ne modifiez pas la conception de l'outil.
- Enlevez la résine et nettoyez régulièrement l'outil (produit nettoyant dont le pH est compris entre 4,5 et 8).
- Les arêtes de coupe émoussées peuvent être rectifiées sur la surface de coupe jusqu'à une épaisseur de coupe minimale de 1 mm.
- Transportez l'outil dans un emballage approprié pour éviter tout risque de blessure !
2.4 Autres consignes de sécurité
Portez un équipement de protection individuelle approprié : protection auditive, lunettes de protection, masque contre la poussière pour des opérations s'accompagnant d'un dégagement de poussière.
- Pendant l'utilisation du travail, des poussières nocives/toxiques peuvent être générées (comme les poussières de peintures au plomb et certaines poussières de bois ou de métaux). Le contact avec ces poussières ou leur inhalation peut présenter un danger pour la santé de l'utilisateur ou des personnes se trouvant à proximité. Veuillez respecter les prescriptions de sécurité en vigueur dans votre pays.
- Pour protéger votre santé, portez une protection respiratoire appropriée. Dans les espaces clos, assurer une ventilation suffisante et raccorder un aspirateur.
- Cet outil électroportatif ne doit pas être intégré dans une table de travail. Le montage sur une table de travail d'un autre fabricant ou des tables réalisées par soi-même peut rendre l'outil électroportatif instable et conduire à de graves accidents.
- Vérifiez si des éléments du carter présentent des dommages (fissures, fendillements, etc.). Faites réparer les parties endommagées avant d'utiliser l'outil électroportatif.
- Utilisez des appareils de détection appropriés pour repérer les câbles d'alimentation invisibles ou consultez l'entreprise de distribution locale. Le contact de l'outil monté avec un câble sous tension peut provoquer un feu ou une décharge électrique. Une conduite de gaz endommagée peut
provoquer une explosion. Le perçage dans une conduite d'eau provoque des dégâts matériels.
2.5 Sciage de l'aluminium
Pour des raisons de sécurité, prenez les mesures suivantes en cas de sciage d'aluminium :
- Portez des lunettes de protection!
- Retirez régulièrement les dépôts de poussière accumulés dans le carter moteur de l'outil électroportatif.
- Utilisez une lame de scie pour aluminium.
- Fermez la fenêtre d'inspection/le protecteur contre les projections de copeaux.
- Installer en amont un disjoncteur différentiel.
- Pour scier des panneaux, la lame doit être graissée avec de la graisse de pétrole, des profilés aux parois minces (3 mm max.) peuvent être traités sans graissage.
2.6 Valeurs d'émission
Les valeurs typiques déterminées selon EN 62841 sont les suivantes :
Niveau de pression acousti- L_PA = 91 dB(A) quel
Niveau de puissance acous- tique L_WA = 102 dB(A)
Incertitude K = 3 dB
ATTENTION
Émission de bruit lors de l'utilisation Lésions auditives
▶ Utiliser une protection auditive.
Valeur d'émission vibratoire a_h (somme vectorielle tridirectionnelle) et incertitude K déterminées conformément à EN 62841 :
Sciage du bois a_h < 2.5 m/s^2
$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
Sciage du métal a_h < 2.5 m/s^2
$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
Les valeurs d'émission indiquées (vibrations, bruit)
- sont fournies à des fins de comparaison avec d'autres appareils,
- permettent également une estimation provisoire des nuisances sonores et vibratoires lors de l'utilisation,
- sont représentatives des principales applications de l'outil électroportatif.
ATTENTION
Les valeurs d'émissions peuvent diverger des valeurs indiquées. Ceci dépend de l'utilisation de l'outil et du type de pièce à travailler.
- Il est nécessaire d'évaluer les nuisances sonores réelles sur toute la durée du cycle d'utilisation.
- Déterminer ensuite des mesures de sécurité adaptées aux nuisances sonores réelles afin de protéger l'utilisateur.
3 Utilisation conforme
Les Scies plongeantes sont conçues pour scier le bois et matériaux similaires, les matières fibreuses à liant plâtre et à liant ciment ainsi que les plastiques.
Les lames de scies spéciales proposées par Festool permettent également d'utiliser les machines pour scier les métaux ferreux et métaux non ferreux non trempés.
L'utilisation de l'outil électroportatif avec des matériaux contenant de l'amiante n'est pas autorisée.
N'utilisez pas de disques à tronçonner ni de disques abrasifs.
L'utilisateur est responsable des dom-mages provoqués par une utilisation non
conforme.
3.1 Lames de scie
Seules des lames de scie conformes aux caractéristiques suivantes sont autorisées :
- Lames de scie selon EN 847-1
- Diamètre de lame 168 mm
- Largeur de coupe 1,8 mm
- Alésage 20 mm
- Épaisseur de lame 1,2 mm
- Utilisable pour vitesses jusqu'à 9500 tr/min
Les lames de scie Festool répondent à la norme EN 847-1.
Scier uniquement des matériaux pour lesquels la lame de scie utilisée a été conçue.
4 Caractéristiques techniques
Scie plongeante TS 60 KEBQ TS 60 KEB
| Câble de raccorde-ment secteur amo-vible (plug-it) | √ | × |
| Puissance 1.500 W | ||
| Régime 3.000 - 6.800 tr/min | ||
| Vitesse max. (à vide) 6.800 tr/min | ||
| Position inclinée -1° à 47° | ||
| Profondeur de cou-pe à 0° | 0 - 62 mm | |
| Profondeur de cou-pe à 45° | 0 - 45 mm | |
| Dimensions lame de scie | 168 x 1,8 x 20 mm | |
| Poids selon la pro-cédure EPTA01:2014 (sans le cordon d'alimenta-tion) | 4,6 kg |
5 Éléments de l'appareil
[1-1] Passage de tuyaux
[1-2] Raccord d'aspiration
[1-3] Boutons rotatifs pour réglage angulaire
[1-4] Câble de raccordement secteur
[1-5] Touche de réglage
[1-6] Touche Fonction KickbackStop OFF
[1-7] Loquet pour contre-dépouilles -1°
[1-8] Régulation de la vitesse
[1-9] Échelle angulaire
[1-10] LED d'état de la fonction KickbackStop
[1-11] Poignées
[1-12] Levier pour changement de lame
[1-13] Dispositif de marche forcée
[1-14] Interrupteur marche/arrêt
[1-15] Graduation double pour la butée de profondeur de coupe (avec/sans rail de guidage)
Français
[1-16] Vis de réglage de profondeur de coupe pour lames de scie réaffûtées
[1-17] Butée de profondeur de coupe
[1-18] Indicateur de coupe
[1-19] Loquet pour contre-dépouilles 47°
[1-20] Fenêtre d'inspection / protecteur contre les projections de copeaux
[1-21] Pare-éclats
[1-22] Doigt de détection
[1-23] Couvercle de protection
Les illustrations indiquées se trouvent en début de notice d'utilisation.
Les accessoires illustrés ou décrits ne font pas tous partie des éléments livrés.
6 Mise en service
AVERTISSEMENT
Tension ou fréquence non admissible! Risque d'accident
▶ La tension et la fréquence d'alimentation électrique doivent être conformes aux indications de la plaque signalétique.
- En Amérique du nord, utiliser uniquement les machines Festool fonctionnant sous une tension de 120 V / 60 Hz.
Toujours éteindre la machine avant de brancher ou débrancher le câble de rac-ment secteur !
6.1 Appareils avec connexion plug-it
Valable pour TS 60 KEBQ.
ATTENTION
Échauffement du raccord plug it si le raccord à baïonnette n'est pas complètement ver-rouillé
Risque de brûlures
- Avant de mettre en marche l'outil électroportatif, assurez-vous que le raccord à baïonnette sur le câble de raccordement secteur est complètement fermé et verrouillé.
Branchement et débranchement du câble de raccordement secteur [1-4], voir figure [2].
7 Réglages
AVERTISSEMENT
Risque de blessures, décharge électrique
Débrancher la fiche de la prise de courant avant toute intervention sur la machine !
7.1 Système électronique
Régulation de la vitesse
La molette [1-8] permet un réglage continu de la vitesse dans la plage de régimes (voir Caractéristiques techniques). Il est ainsi possible d'adapter de manière optimale la vitesse de coupe au type de surface.
Niveau de régime selon le matériau
| Bois massif (dur, tendre) 6 | |
| Panneaux de particules et panneaux durs | 3 - 6 |
| Bois stratifié, panneaux lattés, contre-plaqués et revêtus | 6 |
| Stratifiés, matières minérales 4 - 6 | |
| Panneaux de particules et de fibres à base de plâtre et de ciment | 1 - 3 |
| Panneaux et profilés d'aluminium jusqu'à 15 mm | 4 - 6 |
| Plastiques, plastiques renforcés aux fi-bres de verre, papier et tissu | 3 - 5 |
| Verre acrylique 4 - 5 | |
Protection contre les surcharges
En cas de surcharge extrême de l'appareil, un protection électronique contre les surcharges protège le moteur contre tout dommage. Dans ce cas, le moteur s'arrête et redémarre une fois la surcharge éliminée. Pour la remise en service, l'appareil doit être réactivé.
Frein
La scie dispose d'un frein électronique. Après la mise à l'arrêt, le frein électronique freine et immobilise la lame de scie en 2 s environ.
Fusible thermique
En cas de température excessive du moteur, l'alimentation électrique et la vitesse sont réduites. L'outil électroportatif continue de fonctionner à puissance réduite afin de permettre un refroidissement rapide par ventilation du moteur. Après refroidissement, l'outil électroportatif redémarre automatiquement.
7.2 Réglage de la profondeur de coupe
La profondeur de coupe peut être réglée entre 0 - 62 mm au niveau de la butée de profondeur de coupe [3-1].
Le bloc de sciage peut maintenant être abaissé jusqu'à la profondeur de coupe réglée.
Profondeur de coupe sans rail de guidage max. 62 mm
Profondeur de coupe avec rail de guidage FS max. 57 mm
7.3 Réglage de l'angle de coupe
Entre 0° et 45°
▶ Desserrez les boutons rotatifs [4-1].
- Basculez le bloc de sciage jusqu'à l'angle de coupe souhaité [4-4].
▶ Serrez les boutons rotatifs [4-1].
Les deux positions (0° et 45°) sont réglées en usine et peuvent être réajustées par le service après-vente.
Lors des coupes en biais, placez la fenêtre d'inspection/le pare-éclats en position supérieure !
Pour contre-dépouille de -1° et 47°
▶ Basculez le bloc de sciage en position finale (0°/45°) comme décrit ci-dessus.
Pour 47°, pousser le loquet [4-3] sur le segment inclinable avant vers le bas.
▶ Pour -1^ , pousser le loquet [4-2] dans le plateau vers l'avant.
Le bloc de sciage passe en position -1°/47°.
▶ Serrez les boutons rotatifs [4-1].
7.4 Sélectionner la lame de scie
Les lames de scie Festool sont marquées d'un anneau de couleur. La couleur de l'anneau correspond à la matière à laquelle convient la lame de scie.
Respectez les exigences concernant les lames de scie (voir chapitre 3.1).
Couleur Matériau Symbôle
Jaune Bois
Rouge Stratifiés, matières minérales
Couleur Matériau Symbôle
Vert Panneaux de particu- les et de fibres à base de plâtre et de ciment
Bleu Aluminium, plastiques
7.5 Remplacement de la lame de scie [5]
![FESTOOL TS 60 KEBQ - Remplacement de la lame de scie [5] - 1](/content/2026/04/627272/images/e0795912d121ab4dbead1f9e79239b9f373e668ead56248e5a0d8cbebfb5ed92.jpg)
AVERTISSEMENT
Risque de blessures, décharge électrique
Débrancher la fiche de la prise de courant avant toute intervention sur la machine !
ATTENTION
Risque de blessures dû à l'outil d'usinage chaud et tranchant
▶ Ne pas monter d'outils d'usinage émoussés ou défectueux.
Se munir de gants de protection pour manipuler l'outil d'usinage.
Retrait de la lame de scie
- Avant le remplacement de la lame de scie, basculez la scie en position 0^ et réglez la profondeur de coupe maximale.
▶ Rabattez le levier [5-3] jusqu'en butée. Actionnez le levier uniquement à l'arrêt de la scie ! - Appuyez sur le bloc de sciage jusqu'en butée.
- Posez la scie latéralement sur un support fixe. Côté de la lame de scie vers le haut.
▶ Desserrez la vis [5-5] avec la clé pour vis six pans creux [5-2].
▶ Retirez la lame de scie [5-6].
Nettoyage de l'unité de détection
AVERTISSEMENT ! Une unité de détection encrassée peut altérer le fonctionnement de la fonction KickbackStop et rendre impossible le freinage de la lame de scie.
- Maintenez le bloc de sciage par la poignée, fermez le levier [5-3] et poussez le bloc de sciage à fond vers le bas.
▶ Ouvrez à nouveau le levier [5-3] et laissez le bloc de sciage s'enclencher.
▶ Nettoyez l'unité de détection [5-9] par soufflage ou à l'aide d'un pinceau.
Montage de la lame de scie
AVERTISSEMENT ! Vérifiez l'absence de saletés sur les vis et la bride et n'utilisez que des pièces propres et intactes !
Français
- Maintenez le bloc de sciage par la poignée et actionnez le levier [5-3] jusqu'en butée.
- Appuyez sur le bloc de sciage jusqu'en butée.
▶ Insérez une nouvelle lame de scie.
AVERTISSEMENT ! La lame de scie [5-8] et la scie [5-4] doivent tourner dans le même sens ! Il y a sinon un risque de blessures graves.
- Insérez la bride extérieure [5-7] de sorte que les ergots d'entraînement s'engagent dans l'évidement de la bride intérieure.
▶ Serrez la vis [5-5].
- Maintenez le bloc de sciage par la poignée, fermez le levier [5-3] et ramenez le bloc de sciage vers le haut.
7.6 Utiliser le pare-éclats [6]
Lors de coupes à 0°, le pare-éclats (vert) [6-2] améliore en outre la qualité de l'arête de coupe sur la face supérieure de la pièce sciée.
▶ Installez le pare-éclats [6-2].
- Vissez le bouton rotatif [6-1] dans le trou dans la fenêtre d'inspection.
▶ ATTENTION ! Utilisez uniquement le bouton rotatif fourni avec votre scie plongean-te. Le bouton rotatif d'une autre scie peut être trop long et bloquer la lame de scie.
Entaillage du pare-éclats
Avant la première utilisation, il est nécessaire d'entailier le pare-éclats :
- Réglez la machine sur la profondeur de coupe maximale.
- Réglez la vitesse de la machine en position 6.
Pour entailler le pare-éclats, posez la machine sur une chute de bois.
7.7 Aspiration
AVERTISSEMENT
Risques pour la santé dus aux poussières
▶ Ne jamais travailler sans aspiration.
▶ Respecter les dispositions nationales.
- En scient des substances cancérigènes, raccorder toujours un aspirateur adapté aux dispositions nationales. Ne pas utiliser le sac à poussière.
Aspiration intégrée
- Fixer la pièce de raccordement [7-2] du sac à poussière [7-3] au manchon d'aspiration [7-1] par une rotation à droite.
Pour le vidage, retirer la pièce de raccordement du sac à poussière du manchon d'aspiration par une rotation à gauche.
Les bourrages dans le capot de protection risquent d'altérer les fonctions de sécurité. Pour éviter les bourrages, nous conseillons de travailler avec un aspirateur fonctionnant avec la pleine puissance d'aspiration.
Le sciage (par ex. de panneaux de fibres moyenne densité) peut générer l'accumulation de charges électrostatiques. Travaillez alors avec un aspirateur et un tuyau d'aspiration anti-statique.
Aspirateur Festool
Le raccord d'aspiration [7-1] permet de raccorder un aspirateur Festool équipé d'un tuyau de 27/32 ou 36 mm de diamètre (conseil : un tuyau de 36 mm de diamètre réduit le risque de colmatage).
La pièce de raccordement d'un tuyau d'aspiration ∅ 27 est placée dans la pièce coudée [7-4]. La pièce de raccordement d'un tuyau d'aspiration ∅ 36 est placée sur la pièce coudée [7-4].
ATTENTION ! Si vous n'utilisez pas de tuyau d'aspiration antistatique, une accumulation d'électricité statique est possible. L'utilisateur risque alors de subir un choc électrique et l'électronique de l'outil électroportatif risque d'être endommagée.
8 Utilisation de l'outil électroportatif
Pendant l'utilisation, respectez toutes les consignes de sécurité indiquées ci-avant que les règles suivantes :
Avant de commencer
- Vérifiez avant chaque utilisation si l'unité d'entraînement avec la lame de scie bascu-le bien à nouveau vers le haut jusque dans sa position d'origine dans le carter de protection. N'utilisez pas la scie si la lame ne revient pas complètement vers le haut. Ne bloquez ou ne fixez jamais l'unité d'entraînement pivotante dans une profondeur de coupe particulière. La lame de scie ne serait alors pas protégée.
- Vérifiez avant chaque utilisation le bon fonctionnement du dispositif de plongée et utilisez la machine uniquement s'il fonctionne correctement.
- Vérifier la bonne fixation de la lame de scie.
- Vérifiez la fonction KickbackStop avant chaque utilisation de la scie (voir chapitre 8.11).
- Assurez-vous avant l'utilisation que le bouton rotatif [1-3] est serré.
- Assurez-vous que le tuyau d'aspiration et le câble secteur ne se coincent à aucun moment de la coupe, que ce soit sur la pièce, sur le support de pièce ou entre des objets sur le sol.
Pendant l'utilisation
- Veillez à ce que le plateau de la scie repose toujours complètement contre la pièce.
- Pendant l'utilisation, tenez toujours l'outil électroportatif des deux mains par les poignées [1-11]. Cela est indispensable pour un travail précis et la réalisation de coupes plongeantes. Plongez la lame dans la pièce lentement et avec un mouvement régulier.
- Guider l'outil électroportatif contre la pièce à travailler seulement quand celui-ci est activé.
- Poussez toujours la scie vers l'avant [11-2], jamais vers l'arrière vers vous.
- En sélectionnant une vitesse d'avance adaptée, vous évitez une surchauffe des arêtes de coupe de la lame de scie et, dans le cas de coupes de matières plastiques, une fusion du plastique. Plus le matétiau à scier est dur, plus la vitesse d'avance doit être faible.
- N'utilisez pas la machine si l'électronique est défectueuse car elle peut alors se mettre à tourner à des vitesses excessives. La défectuosité du système électronique est reconnaissable à l'absence de démarrage progressif, une défaillance de la régulation de vitesse et un dégagement de fumée ou d'odeur de combustion de la machine.
8.1 Signaux d'avertissement sonores
Des signaux d'avertissement sonores retentissent lors des états de fonctionnement suivants et la machine s'arrête :
peep — —
Appareil surchargé
▶ Réduire la charge sur l'outil.
8.2 Mise en marche/à l'arrêt
L'actionnement du bouton de sécurité anti-déclenchement a pour effet de déverrouiller le dispositif de plongée.
Poussez le bouton de sécurité anti-déclenchement [1-13] vers le haut et appuyez sur l'interrupteur marche/arrêt [1-14] (pression = marche, relâchement = arrêt).
Le bloc de sciage peut être déplacé vers le bas. Lors du déplacement, la lame de scie sort du capot de protection.
8.3 Sciage d'après tracé
L'indicateur de coupe [9-2] affiche le déroulement de coupe en pas de 0° et 45° (sans rail de guidage).
8.4 Réalisation de coupes droites
Placer l'outil avec la partie avant de la table de sciage sur la pièce à travailler, brancher l'outil, appuyer vers le bas sur la profondeur de coupe réglée et avancer en direction de la coupe.
8.5 Réalisation de découpes (coupes plongeantes)
Afin d'éviter tout risque de recul, il est impératif d'appliquer les consignes suis lors des coupes plongeantes :
- Placez toujours le bord arrière de la table de sciage de la machine contre une butée solidement fixée.
- Pour travailler avec le rail de guidage, placez la machine contre la butée anti-recul FS-RSP (accessoire) [11-4], à fixer sur le rail de guidage.
Marche à suivre
- Posez la machine sur la pièce et placez-la contre une butée (butée anti-recul).
▶ Mettez la machine en marche. - Abaissez lentement la machine à la profondeur de coupe réglée et avancez-la dans le sens de coupe.
À la profondeur de coupe maximale et en combinaison avec le rail de guidage, les marquages [9-1] indiquent les points de coupe de la lame de scie (Ø 168 mm) situés le plus en avant et le plus en arrière.
8.6 Panneaux de fibres à liant plâtre et à liant ciment
En raison de la quantité élevée de poussières, nous vous recommandons d'utiliser le couvercle ABSA-TS55/60 (accessoires) monté latéralement sur le capot de protection et un aspirateur Festool.
8.7 Fonction KickbackStop
AVERTISSEMENT
Risque de blessures
La fonction KickbackStop ne peut pas exclu- re totalement tout mouvement de recul.
- Restez toujours bien concentré et respectez toutes les consignes de sécurité et tous les avertissements.
Un mouvement de recul pendant l'utilisation peut provoquer le soulèvement involontaire de la scie.
Le doigt de détection [8-1] détecte en cours d'utilisation tout soulèvement involontaire (recul) de la scie sur la pièce ou le rail et déclenche alors un freinage très rapide de la lame de scie (figure [8A]).
Le risque de recul intempestif de la scie est alors réduit. Mais il ne peut toutefois pas être totalement exclu.
LED d'état de la fonction KickbackStop
Couleur Signification
| Vert La fonction KickbackStop est active. | |
| Orange La fonction KickbackStop est dés-activée. | |
| Clignote en orange | La fonction KickbackStop n'est pas active.La scie a été démarrée avant que le doigt de détection ait été appliqué contre la pièce ou un rail de guidage. Le plateau de la scie ne repose pas entièrement contre la pièce.Une fois que le plateau appuie sur toute sa surface, la LED s'allume en vert. Si ce n'est pas le cas, vérifiez la fonction KickbackStop (voir chapitre 8.11) |
| Clignote en rouge | La fonction KickbackStop s'est déclenchée. |
8.8 Déclenchement involontaire de la fonction KickbackStop
Lors d'une utilisation sans rail de guidage et sur les pièces non planes, la fonction Kick-backStop risque de se déclencher involontairement (figure [8B]).
Le doigt de détection [8-1] se déplace le long de la pièce. Un renfoncement ou un creux dans
la pièce a le même effet pour le doigt de détection que si la scie se soulève de la pièce ou du rail de guidage. Il y a alors déclenchement de la fonction KickbackStop. Il peut alors s'avérer nécessaire de travailler sans la fonction KickbackStop (voir chapitre 8.10).
8.9 Marche à suivre après le déclenchement de la fonction KickbackStop
Déclenchement par soulèvement involontaire (recul)
- Déterminez la cause du soulèvement et faites en sorte qu'il ne se produise plus.
▶ Vérifiez l'état de l'outil électroportatif.
▶ Vérifiez l'état du doigt de détection. - Contrôle de la fonction KickbackStop (voir chapitre 8.11).
Après un déclenchement involontaire de la fonction KickbackStop
▶ Relâchez l'interrupteur MARCHE/ARRÊT et attendez que la LED d'état de la fonction KickbackStop ne clignote plus.
- Vérifiez s'il s'agissait vraiment d'un déclenchement involontaire de la fonction KickbackStop (voir chapitre 8.8) ou s'il y a bien eu un recul de la scie.
- Essayez à nouveau de travailler avec la fonction KickbackStop activée. Ne désactivez la fonction KickbackStop que si vous travaillez sans rail de guidage et pour les pièces non planes sur lesquelles la fonction KickbackStop se déclencherait involontairement de façon répétée (voir chapitre 8.10).
8.10 Travail sans la fonction KickbackStop
AVERTISSEMENT
Risque de blessures
Quand la fonction KickbackStop est désactivée, la lame de scie n'est pas freinée en cas de soulèvement involontaire de la scie.
▶ Ne désactivez la fonction KickbackStop que si vous travaillez sans rail de guidage et pour les pièces non planes sur lesquelles la fonction KickbackStop se déclencherait involontairement de façon répétée.
Désactivation de la fonction KickbackStop
▶ Actionnez la touche Fonction KickbackStop OFF.
▶ Actionnez l'interrupteur MARCHE/ARRÊT dans les 10 s et maintenez-le actionné.
La fonction KickbackStop reste désactivé jusqu'au prochain relâchement de l'interrupteur MARCHE/ARRÊT.
i La fonction KickbackStop ne peut être désactivée qu'avant la mise en marche de la scie.
8.11 Contrôle de la fonction KickbackStop
AVERTISSEMENT
Risques de blessures dus à la lame de scie en saillie.
▶ Effectuer un test de fonctionnement sur le rail de guidage.
▶ Avant le test de fonctionnement :
- Démonter la lame de scie,
- Régler la profondeur de coupe sur 0 mm (rail de guidage).
▶ Régler la profondeur de coupe sur 0 mm (rail de guidage).
- Placer l'appareil sur le rail de guidage.
▶ Mettre l'appareil en marche.
En l'espace de 5 s, appuyer 4 fois sur la touche Fonction KickbackStop OFF à des intervalles d'au moins 0,5 s.
Le témoin LED d'état de la fonction KickbackStop clignote alternativement en rouge et en vert.
▶ En l'espace de 15 s
▶ Abaisser le bloc de sciage.
- Soulever puis rabaisser la partie arrière de l'appareil.
Un signal sonore retentit, le témoin LED d'état s'allume en vert. La fonction KickbackStop fonctionne correctement.
Si aucun signal sonore ne retentit et que le témoin LED d'état ne s'allume pas en vert, la fonction KickbackStop ne fonctionne pas correctement.
▶ Vérifier que le test de fonctionnement a été effectué correctement.
- Nettoyer l'unité de détection derrière la lame de scie (voir Remplacement de la lame de scie).
Si le test de fonctionnement continue à échouer, l'appareil ne doit plus être utilisé. Adressez-vous à votre atelier de service après-vente Festool.
9 Entretien et maintenance
AVERTISSEMENT
Risques de blessures, décharge électrique
- Avant toute opération de maintenance ou d'entretien, toujours débrancher la fiche secteur de la prise de courant !
Tous les travaux de maintenance et de réparation nécessitant une ouverture du boîtier doivent uniquement être effectués par un atelier de service après-vente agréé.
Service après-vente et réparation uniquement par le fabricant ou des ateliers homologués. Pour trouver l'adresse la plus proche : www.festool.fr/services
Utiliser uniquement des pièces déta- chées Festool d'origine ! Réf. sur : www.festool.fr/services
Respecter les consignes suivantes :
▶ Sauf indication contraire dans la notice d'utilisation, les dispositifs de protection et pièces endommagés (p. ex. un levier de changement d'outil [1-12]) doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé agréé.
- Contrôlez l'état et le bon fonctionnement du ressort de rappel qui ramène l'unité d'entraînement complète dans la position de butée supérieure protégée.
Pour garantir la circulation de l'air, les ouïes de ventilation sur le boîtier doivent toujours rester propres et dégagées.
- Aspirez tous les orifices pour retirer les éclats et copeaux de l'outil électroportatif. N'ouvrez jamais le couvercle de protection [1-23].
En cas d'utilisation sur des panneaux de fibres à liant plâtre et à liant ciment, nettoyer très soigneusement l'appareil. Nettoyez les ouvertures de ventilation de l'outil électroportatif et de l'interrupteur marche/arrêt avec de l'air comprimé sec et sans huile. Sinon, de la poussière contenant du plâtre peut se déposer dans le boîtier de l'outil électroportatif de même que sur l'interrupteur marche/arrêt, puis durcir sous l'effet de l'humidité de l'air. Ceci peut compromettre le bon fonctionnement du mécanisme de commutation.
9.1 Lames de scie réaffûtées
La vis de réglage [10-1] permet de régler avec précision la profondeur de coupe des lames de scie réaffûtées.
- Réglez la butée de profondeur de coupe [10-2] sur 0 mm (avec rail de guidage).
- Déverrouillez le bloc de sciage et abaissez-le jusqu'en butée.
- Vissez la vis de réglage [10-1] jusqu'à ce que la lame de scie touche la pièce.
9.2 La table de sciage n'est pas stable
i Lors du réglage de l'angle de coupe, la table de sciage doit reposer sur une surface plane.
▶ Si la table de sciage n'est pas stable, le réglage doit être recommencé.
9.3 Orienter l'échelle angulaire
Voir l'illustration [12].
10 Accessoires
N'utiliser que des accessoires et consommables homologués par Festool. Voir catalogue Festool ou www.festool.fr.
L'utilisation d'autres accessoires et consommables peut rendre l'outil électroportatif instable et entraîner de graves accidents.
Outre les accessoires décrits, Festool propose des accessoires système complets, vous permettant une utilisation polyvalente et efficace de votre machine, p. ex.:
• Guide parallèle PA-TS 60
- Cache latéral, joints d'ajourages ABSA-TS 55/60
- Butée anti-recul FS-RSP
- Guide parallèle FS-PA et rallonge FS-PA-VL
- Butée angulaire FS-WA et FS-WA/90°
- Table de sciage et de travail mobile STM 1800
• Table multifonctions MFT 3
10.1 Lames de scie, autres accessoires
Afin de pouvoir découper rapidement et proprement différents matériaux, Festool propose des lames de scie spécialement adaptées à la scie Festool et à tous les cas d'utilisation.
10.2 Système de guidage
Le rail de guidage permet d'obtenir des coupes précises et nettes. Il protège par ailleurs la surface de la pièce contre tout dommage.
En combinaison avec les nombreux accessoires proposés, le système de guidage permet d'effectuer des coupes en biais, des coupes d'onglet et des opérations d'ajustage précises. La possibilité de fixation au moyen de serre-joints [11-5] garantit un maintien fiable et un travail en toute sécurité.
- Régler le jeu de guidage de la table de sciage sur le rail de guidage avec les deux touches de réglage [11-1].
Avant la première utilisation du rail de guidage, sciez le pare-éclats [11-3] :
- Réglez la vitesse de la machine sur le niveau 6.
- Placez la plaque de guidage entière de la machine sur l'extrémité arrière du rail de guidage.
▶ Mettez la machine en marche. - Abaissez lentement la machine jusqu'à la profondeur de coupe max. réglée et sciez le pare-éclats sur toute la longueur sans vous arrêter.
L'arête du pare-éclats correspond alors exactement à l'arête de coupe.
Pour entailler le pare-éclats, posez le rail de guidage sur une chute de bois.
10.3 Rail de coupe d'onglet
Le rail de coupe d'onglet est destiné au sciage de bois et de panneaux.
Il permet des coupes précises et nettes. Les coupes en biais, notamment, sont réalisables facilement et avec une grande précision de répétabilité. La scie revient automatiquement dans sa position de départ une fois la coupe terminée.
Respecter la notice d'utilisation du rail de coupe d'onglet FSK
11 Environnement
Ne pas jeter l'appareil avec les ordures ménagères ! Veiller à un recyclage écologique des appareils, accessoires et emballages. Respecter les règlements nationaux en vigueur.
Selon la directive européenne relative aux appareils électriques et électroniques usagés et sa transposition en droit national, les outils électroportatifs usagés doivent être collectés à part et recyclés de manière écologique.
Vous trouverez sur www.festool.fr/recycling des informations sur les points de collecte pour une élimination correcte.
Informations à propos de REACH :
www.festool.fr/reach
12 Remarques générales
12.1 Informations relatives à la protection des données
L'outil électroportatif contient une puce permettant l'enregistrement automatique des données d'outil et de fonctionnement. Les données enregistrées ne contiennent aucune référence directe aux personnes.
Les données peuvent être lues sans contact à l'aide d'appareils spéciaux. Elles sont utilisées par Festool uniquement pour le diagnostic d'erreurs, la gestion des réparations et de la garantie, ainsi que pour l'amélioration de la qualité et/ou le perfectionnement de l'outil électroportatif. Toute utilisation des données dépassant ce cadre – sans l'accord exprès du client – est exclue.
