MANUAL DE USUARIO TS 60 KEBQ FESTOOL

Declaración UE de conformidad. Declaramos bajo nuestra responsabilidad que este producto cum- ple todos los requisitos relevantes de las siguientes directivas de la UE y que se han tomado como base las siguientes normas o documentos normativos:

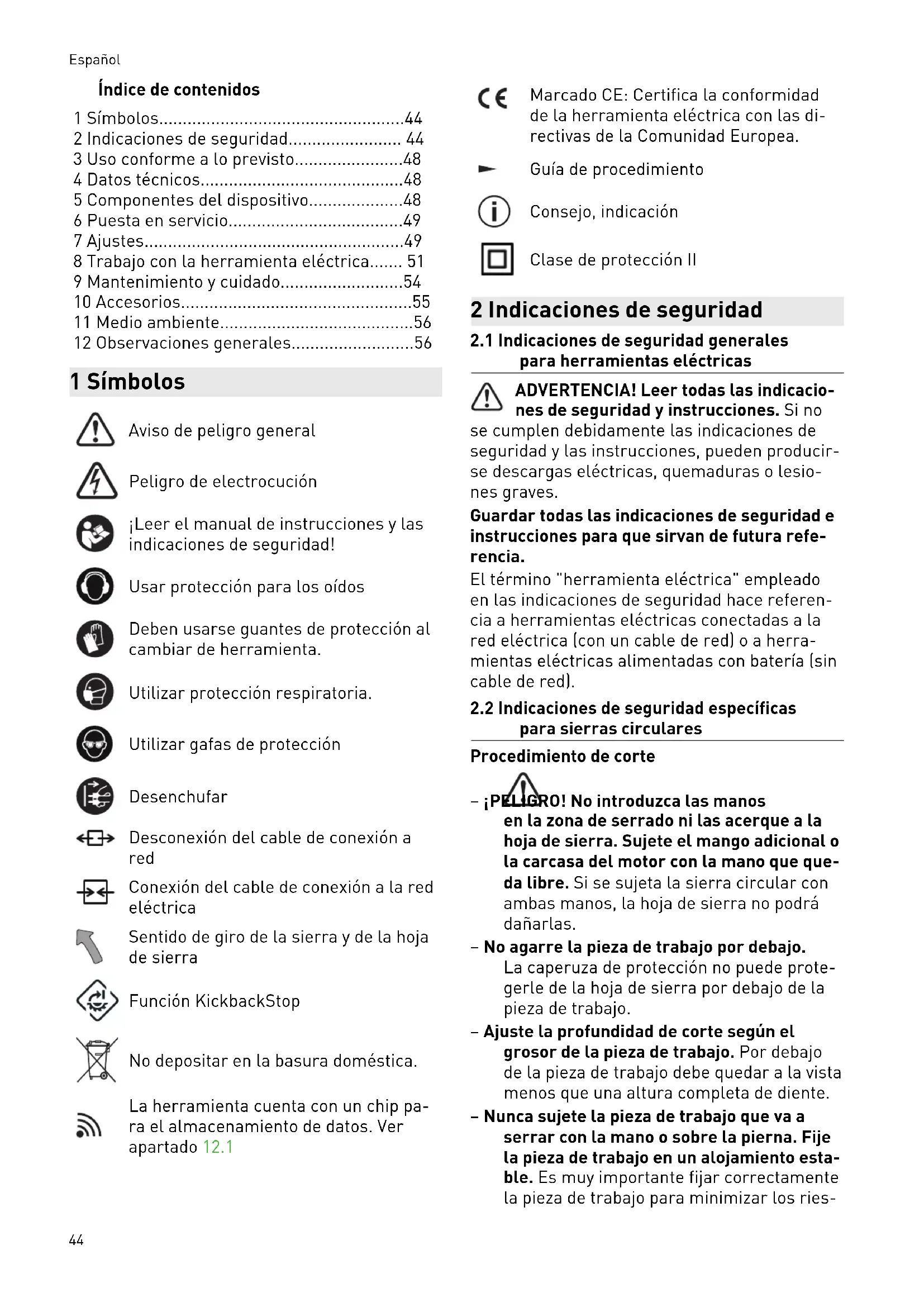

2.1 Indicaciones de seguridad generales

para herramientas eléctricas ADVERTENCIA! Leer todas las indicacio nes de seguridad y instrucciones. Si no se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producir se descargas eléctricas, quemaduras o lesio nes graves. Guardar todas las indicaciones de seguridad e instrucciones para que sirvan de futura refe rencia. El término "herramienta eléctrica" empleado en las indicaciones de seguridad hace referen cia a herramientas eléctricas conectadas a la red eléctrica (con un cable de red) o a herra mientas eléctricas alimentadas con batería (sin cable de red).

2.2 Indicaciones de seguridad específicas

para sierras circulares Procedimiento de corte – ¡PELIGRO! No introduzca las manos en la zona de serrado ni las acerque a la hoja de sierra. Sujete el mango adicional o la carcasa del motor con la mano que que da libre. Si se sujeta la sierra circular con ambas manos, la hoja de sierra no podrá dañarlas. – No agarre la pieza de trabajo por debajo. La caperuza de protección no puede prote gerle de la hoja de sierra por debajo de la pieza de trabajo. – Ajuste la profundidad de corte según el grosor de la pieza de trabajo. Por debajo de la pieza de trabajo debe quedar a la vista menos que una altura completa de diente. – Nunca sujete la pieza de trabajo que va a serrar con la mano o sobre la pierna. Fije la pieza de trabajo en un alojamiento esta ble. Es muy importante fijar correctamente la pieza de trabajo para minimizar los ries Español 44gos de contacto con el cuerpo, los atascos de la hoja de sierra o la pérdida de control. – Al realizar trabajos en los que la herra mienta pudiera entrar en contacto con ca bles eléctricos ocultos o con el propio ca ble de conexión, sujete la herramienta eléctrica por las superficies de agarre ais ladas. El contacto con una línea electrifica da hace que las piezas metálicas de la he rramienta eléctrica se vean sometidas a tensión y que se produzca una descarga eléctrica. – Utilice siempre un tope o una guía de can to recta cuando realice cortes longitudina les. Esto mejora la precisión del corte y re duce las posibilidades de que la hoja de sierra se atasque. – Utilice siempre hojas de sierra con el de bido tamaño y con un taladro de aloja miento adecuado (p. ej. romboidal o re dondo). Las hojas de sierra no compatibles con las piezas de montaje de la sierra tie nen una marcha descentrada y causan pér dida de control. – Nunca utilice bridas tensoras o tornillos de hojas de sierra dañados o incorrectos. Las bridas tensoras y los tornillos de hojas de sierra han sido fabricados especialmen te para su sierra con el propósito de obte ner un rendimiento y una seguridad de ser vicio óptimos. Contragolpe: causas e indicaciones de seguri dad al respecto – Un contragolpe es una reacción inesperada de una hoja de sierra que se engancha, se bloquea o se ha alineado incorrectamente, lo cual puede producir que la sierra se sal ga de la pieza de trabajo de manera des controlada y se desvíe hacia el operario; – la hoja de sierra se bloquea al engancharse o atascarse en la ranura de serrado que se va estrechando y la fuerza del motor sacu de la máquina hacia atrás en dirección al operario; – si la hoja de sierra se tuerce o se alinea in correctamente, los dientes de la parte pos terior de la hoja de la sierra pueden engan charse en la superficie de la pieza de tra bajo, de manera que la hoja de sierra sale de la ranura y salta hacia atrás en dirección al operario. El contragolpe es la consecuencia de un uso in correcto o inapropiado de la sierra. Puede evi tarse si se siguen unas medidas de precaución adecuadas como las que se describen a conti nuación. – Sujete la sierra con ambas manos y colo que los brazos de tal modo que le permi tan hacer frente a la fuerza de un posible contragolpe. Colóquese siempre en un la teral de la hoja de sierra, no la sitúe en lí nea con su cuerpo. En caso de contragolpe la sierra circular puede saltar hacia atrás; sin embargo, el operario puede controlar la fuerza del contragolpe si aplica unas medi das adecuadas. – Si la hoja de sierra se engancha o desea interrumpir el trabajo, suelte el interrup tor de conexión y desconexión y sujete la sierra dentro del material tranquilamente hasta que la hoja de sierra se detenga completamente. No intente retirar la sie rra de la pieza de trabajo o tirar de la sie rra hacia atrás mientras la hoja de sierra se esté moviendo, pues podría producirse un contragolpe. Averigüe y subsane el mo tivo por el que la hoja de sierra se ha en ganchado. – Cuando desee reanudar el trabajo con una sierra que se encuentre dentro de una pieza de trabajo, centre la hoja de sierra en la ranura de serrado y compruebe que los dientes de la sierra no se hayan en ganchado en la pieza de trabajo. Si la hoja de sierra se hubiera enganchado, puede salirse de la pieza de trabajo u ocasionar un contragolpe al volver a arrancarla. – Cuando trabaje con paneles grandes, apuntálelos para reducir el riesgo de que se produzca un contragolpe por el engan che de una hoja de sierra. Los paneles grandes pueden combarse por su propio peso. Los paneles deben apuntalarse por ambos lados, tanto cerca de la ranura de serrado como en el canto. – No utilice hojas de sierra romas o daña das. Las hojas de sierra con dientes romos o mal alineados producen, a causa de una ranura de serrado demasiado estrecha, un rozamiento mayor, el bloqueo de la hoja de sierra y contragolpes. – Antes de comenzar a serrar, fije los ajus tes de profundidad y los ángulos de corte. Si durante las tareas de serrado se modifi can los ajustes, la hoja de sierra puede blo quearse y podría causar un contragolpe. – Tenga especial precaución al serrar en muros o en otras zonas que no se puedan Español 45examinar. La hoja de sierra que realiza la incisión puede bloquearse al serrar objetos ocultos y causar un contragolpe. Función de la caperuza de protección – Antes de cada uso compruebe que la cape ruza de protección se cierra correctamen te. No utilice la sierra si la caperuza de protección no ofrece movilidad y no se cie rra de inmediato. No bloquee ni inmovilice la caperuza de protección; de lo contrario, la hoja de sierra quedaría desprotegida. Si la sierra cae al suelo por accidente, la ca peruza de protección puede deformarse. Asegúrese de que la caperuza se mueve sin dificultad y que no entra en contacto con la hoja de sierra ni con otras piezas en ningún ángulo o profundidad de corte. – Compruebe el estado y el funcionamiento del resorte de la caperuza de protección. No utilice la sierra si la caperuza de pro tección y el resorte no funcionan correcta mente. Las piezas dañadas, los residuos pegajosos o la acumulación de virutas ha cen que la caperuza de protección funcione de forma retardada. – Al realizar un corte de incisión no rectan gular, asegure la placa base de la sierra para evitar que se produzcan desplaza mientos laterales. Un desplazamiento la teral podría bloquear la hoja de sierra, lo que causaría un contragolpe. – No coloque la sierra en la mesa de trabajo o en el suelo sin haber comprobado que la caperuza de protección cubre la hoja de sierra. Una hoja de sierra sin protección que marcha por inercia mueve la sierra en sentido contrario al corte y sierra todo lo que está en su camino. Tener en cuenta el tiempo de marcha por inercia de la sierra. Función de la cuña palpadora [1-22] (función KickbackStop) – Limpie la unidad palpadora cada vez que cambie la hoja de sierra [5-9] mediante soplado de aire o con un pincel. Si la uni dad palpadora está sucia, la función Kick backStop puede verse afectada y, como consecuencia, puede impedir el frenado de la hoja de sierra. – No utilice la sierra cuando la cuña palpa dora esté torcida. Un pequeño daño ya po dría ralentizar el frenado de la hoja de sie rra.

2.3 Indicaciones de seguridad para la hoja

de sierra premontada Utilización – No debe excederse del n.º de revoluciones máximo indicado en la hoja de sierra; debe respetarse el intervalo de revoluciones. – La hoja de sierra premontada está concebi da para utilizar exclusivamente en sierras circulares. – Las tareas de embalaje, desembalaje y ma nipulación de la herramienta (p. ej. montaje en la máquina) deben realizarse con sumo cuidado. Existe peligro de lesión por la pre sencia de aristas de corte muy afiladas. – El uso de guantes de protección al manejar la herramienta incrementa la seguridad de agarre y reduce aun más el riesgo de sufrir lesiones. – Las hojas de sierra circulares que presen ten grietas deben cambiarse de inmediato. Queda prohibida la reparación. – No pueden seguir utilizándose hojas de sie rra en versión compuesta (dientes de sierra soldados) con grosores de diente inferiores a 1 mm. – ADVERTENCIA! No deben utilizarse herra mientas con grietas visibles, con aristas de corte romas o dañadas. Montaje y fijación – Las herramientas deben sujetarse de ma nera que no se suelten durante el funcio namiento. – Durante el montaje de las herramientas, es preciso asegurarse de que la sujeción se realiza en el buje de la herramienta o en la superficie de sujeción de la herramienta, y de que las cuchillas no entran en contacto entre sí ni con los elementos de sujeción. – No está permitido alargar la llave ni apre tar los tornillos dando golpes con un marti llo. – Debe limpiarse la suciedad, la grasa, el aceite y el agua de las superficies de suje ción. – Los tornillos de sujeción deben apretarse observando las instrucciones del fabrican te. – Para ajustar el diámetro de orificio de las hojas de sierra al diámetro del husillo de la máquina solo pueden utilizarse anillos fi jos, p. ej., anillos engastados o fijados me diante unión adhesiva. No está permitido utilizar anillos sueltos. Español 46Mantenimiento y cuidado – Las reparaciones y los trabajos de lijado deben quedar estrictamente reservados a talleres del servicio posventa o a expertos. – No debe modificarse la construcción de la herramienta. – Eliminar la resina y limpiar periódicamente la herramienta (producto de limpieza con pH entre 4,5 y 8). – Las aristas de corte romas pueden reafilar se en la superficie de sujeción hasta un grosor de filo mínimo de 1 mm. – El transporte de la herramienta debe reali zarse solo en un embalaje adecuado: ¡peli gro de lesiones!

2.4 Otras indicaciones de seguridad

Es imprescindible utilizar los equipos de protección individual adecuados: protec ción de oídos, gafas de protección, masca rilla para trabajos que generen polvo. – Al trabajar puede generarse polvo perju dicial/tóxico (p. ej. pintura de plomo, algu nos tipos de madera y metal). El contacto o la inhalación de este polvo pueden suponer una amenaza para la persona que realiza el trabajo o para aquellas que se encuentren cerca. Observe las normativas de seguri dad vigentes en su país. – Para proteger su salud, utilice la protec ción respiratoria adecuada. En espacios ce rrados procure una ventilación suficiente y conecte un sistema móvil de aspiración. – Esta herramienta eléctrica no se debe montar en una mesa de trabajo. El monta je en mesas de trabajo de otros fabricantes o de fabricación propia puede mermar la seguridad de la herramienta eléctrica y provocar accidentes graves. – Compruebe si los componentes de la car casa presentan daños como fisuras o mar cas blancas por esfuerzo. Haga reparar las piezas deterioradas antes de usar la herra mienta eléctrica. – Utilice aparatos de exploración adecuados para detectar tuberías de abastecimiento ocultas o consulte a la compañía local de abastecimiento de energía. El contacto de la herramienta con cables eléctricos puede provocar fuego y descargas eléctricas. Si se daña una tubería de gas, puede provocar una explosión. La penetración en una tube ría de agua ocasiona daños materiales.

2.5 Trabajos con aluminio

Al trabajar con aluminio deberá tener presente las siguientes medidas por motivos de seguri dad: – Utilizar gafas de protección. – Limpiar la herramienta eléctrica periódica mente para eliminar el polvo acumulado en la carcasa del motor. – Utilizar una hoja de sierra para aluminio. – Cierre la mirilla/la protección contra el vuelo de virutas. – Preconectar un interruptor diferencial (FI, PRCD). – Al serrar placas hay que lubricar con para fina; los perfiles de capa delgada (hasta 3 mm) pueden trabajarse sin lubricación.

Los valores típicos obtenidos de acuerdo con la norma EN 62841 son: Nivel de intensidad sonora L

= 102 dB(A) Incertidumbre K = 3 dB ATENCIÓN Ruido producido durante el trabajo Daños en los oídos ► Utilizar protección de oídos. Valor de emisión de vibraciones en a

(suma vectorial de tres direcciones) e incertidumbre K determinada según EN 62841: Serrado de madera

Las emisiones especificadas (vibración, ruido) – sirven para comparar máquinas, – son adecuadas para una evaluación provi sional de los valores de vibración y ruido en funcionamiento – y representan las aplicaciones principales de la herramienta eléctrica. Español 47ATENCIÓN Los valores de emisión pueden diferir de los valores indicados. Esto depende del uso que se le dé a la herramienta y del tipo de pieza de trabajo procesado. ► Debe valorarse el nivel de carga real a lo largo de todo el ciclo de funcionamiento. ► Dependiendo de la carga real, deberán de terminarse medidas de seguridad adecua das para proteger al usuario. 3 Uso conforme a lo previsto Las Sierras de incisión están diseñadas para serrar madera, materiales con características similares a la madera, materiales fibrosos de yeso o cemento aglomerado, así como plásti cos. Con las hojas de sierra especiales que ofrece Festool, las máquinas también pueden utilizar se para serrar metales no endurecidos férreos y no férreos. La máquina NO debe emplearse para tratar materiales que contengan amianto. No utilizar discos de tronzar y lijar. El usuario será responsable de cualquier utilización indebida.

Solo deben utilizarse hojas de sierra con los si guientes datos: – Hojas de sierra según EN 847-1 – Diámetro de la hoja de sierra 168 mm – Anchura de corte 1,8 mm – Taladro de alojamiento 20 mm – Grosor del disco de soporte 1,2 mm – Apta para n.º de revoluciones de hasta 9500 rpm Las hojas de sierra Festool cumplen con lo in dicado en la norma EN 847-1. Serrar únicamente materiales adecuados para la hoja de sierra en cuestión. 4 Datos técnicos Sierra de incisión TS 60 KEBQ TS 60 KEB Cable de conexión a la red extraíble (plug it)

Potencia 1.500 W Número de revolu ciones

Sierra de incisión TS 60 KEBQ TS 60 KEB N.º de revoluciones máx. (marcha en vacío)

Inclinación De -1° a 47° Profundidad de cor te a 0° 0 ‑ 62 mm Profundidad de cor te a 45° 0 ‑ 45 mm Medidas de la hoja de sierra 168x1,8x20 mm Peso conforme al procedimiento EP TA 01:2014 (sin ca ble de red) 4,6 kg 5 Componentes del dispositivo [1-1] Guía de unión de cable [1-2] Racor de aspiración [1-3] Botones giratorios para el ajuste de ángulo [1-4] Cable de conexión a la red [1-5] Mordazas de ajuste [1-6] Tecla de la función KickbackStop OFF [1-7] Corredera para destalonado -1° [1-8] Regulación del número de revolucio nes [1-9] Escala [1-10] LED de estado de la función Kick backStop [1-11] Empuñaduras [1-12] Palanca para cambio de herramienta [1-13] Bloqueo de conexión [1-14] Interruptor de conexión y descone xión [1-15] Escala dividida en dos para el tope de profundidad de corte (con/sin riel de guía) [1-16] Tornillo de ajuste de profundidad de corte para hojas de sierra rectificadas [1-17] Tope de profundidad de corte [1-18] Indicador de corte [1-19] Corredera para destalonado 47° Español 48[1-20] Mirilla/protección contra el vuelo de virutas [1-21] Protección antiastillas [1-22] Cuña palpadora [1-23] Tapa de protección Las figuras indicadas se encuentran al principio del manual de instrucciones. Los accesorios representados o descritos no forman parte íntegra de la dotación de suminis tro. 6 Puesta en servicio ADVERTENCIA Tensión o frecuencia no permitida Peligro de accidente ► La tensión de red y la frecuencia de la red eléctrica deben coincidir con los datos que figuran en la placa de tipo. ► En Norteamérica solo pueden utilizarse las máquinas Festool con una tensión de 120 V / 60 Hz. Apagar siempre la máquina antes de co nectar y desconectar el cable de conexión a la red eléctrica.

6.1 Herramientas con conexión plug it

Válido para TS 60 KEBQ. ATENCIÓN Calentamiento de la conexión plug it porque el cierre de bayoneta no está completamente blo-queado Peligro de quemaduras ► Antes de conectar la herramienta eléctrica, ase-gurarse de que el cierre de bayoneta del cable de conexión a la red eléctrica es té completamente cerrado y bloqueado. Conexión y desconexión del cable de conexión a la red [1-4], véase la imagen [2]. 7 Ajustes ADVERTENCIA Peligro de lesiones y electrocución ► Desconectar el enchufe de la red antes de realizar cualquier trabajo en la máquina.

7.1 Sistema electrónico

Regulación del número de revoluciones El número de revoluciones puede ajustarse con la rueda de ajuste [1-8] de modo continuo den tro de la gama de revoluciones (véanse los Da tos técnicos). De esta forma, puede adaptar la velocidad de corte de forma óptima a cada su perficie. Velocidad en función del material Madera maciza (dura, blanda) 6 Placas de viruta y de fibra dura 3 ‑ 6 Madera laminada, tableros de ebaniste ría, placas enchapadas y revestidas

Laminado, materiales minerales 4 ‑ 6 Planchas de madera aglomerada y de fibras aglutinadas con cemento y yeso 1 ‑ 3 Placas y perfiles de aluminio de hasta 15 mm 4 ‑ 6 Plásticos, plásticos reforzados con fibra de vidrio (GfK), papel y tejidos 3 ‑ 5 Vidrio acrílico 4 ‑ 5 Protección de sobrecarga En caso de sobrecarga extrema del aparato, una protección electrónica contra sobrecarga se encarga de evitar daños en el motor. En este caso, el motor se para y no vuelve a funcionar hasta que se reduzca la carga. Para volver a ponerlo en marcha, es necesario conectar de nuevo la máquina. Freno La sierra cuenta con un freno electrónico. Des pués de desconectarla, la hoja de sierra se fre na electrónicamente en aprox. 2 segundos has ta que se detiene. Protector contra sobretemperatura Si el motor alcanza una temperatura excesiva, se reducen la alimentación de corriente y el nú mero de revoluciones. La herramienta eléctrica seguirá funcionando a potencia reducida para permitir que el motor se enfríe rápidamente mediante el sistema de ventilación. Una vez en friada, la herramienta eléctrica arranca auto máticamente.

7.2 Ajustar la profundidad de corte

La profundidad de corte puede ajustarse entre 0 ‑ 62 mm en el tope de profundidad de corte [3-1]. Español 49El grupo de la sierra puede ahora presionarse hacia abajo hasta la profundidad de corte ajus tada. Profundidad de corte sin riel de guía máx. 62 mm +FS Profundidad de corte con riel de guía

7.3 Ajuste de ángulo de corte

Entre 0° y 45° ► Abra los botones giratorios [4-1]. ► Incline el grupo de la sierra hasta el ángulo de corte deseado [4-4]. ► Cierre los botones giratorios [4-1]. Las dos posiciones (0° y 45°) vienen ajus tadas de fábrica y pueden ser reajustadas por el servicio de atención al cliente. En los cortes angulares, sitúe la mirilla/la protección antiastillas en la posición su perior. En destalonado -1° y 47° ► Incline el grupo de la sierra hasta la posi ción final (0°/45°) como se describe arriba. ► Para 47°, desplazar hacia abajo la correde ra [4-3] en el segmento giratorio delantero. ► Para -1°, desplazar hacia delante la corre dera [4-2] en la placa. El grupo de la sierra cae a la posición -1°/47°. ► Cierre los botones giratorios [4-1].

7.4 Selección de la hoja de sierra

Las hojas de sierra Festool están identificadas con un anillo en color. El color del anillo indica el material para el que es apta la hoja de sierra. Observe los datos necesarios sobre la hoja de sierra (véase el capítulo 3.1). Color Material Símbolo Amarillo Madera Rojo Laminado, material mineral HPL/TRESPA

Color Material Símbolo Verde Planchas de madera aglomerada y de fi bras aglutinadas con cemento y yeso Azul Aluminio, plástico "$3:-

7.5 Cambio de la hoja de sierra [5]

ADVERTENCIA Peligro de lesiones y electrocución ► Desconectar el enchufe de la red antes de realizar cualquier trabajo en la máquina. ATENCIÓN Riesgo de lesiones con herramientas calien tes y afiladas ► No utilizar herramientas romas o defec tuosas. ► Usar guantes de protección al manejar la herramienta. Retirada de la hoja de sierra ► Antes de cambiar la hoja de sierra, incline la sierra a la posición de 0° y ajuste la pro fundidad de corte máxima. ► Mueva la palanca hasta el tope [5-3]. Accio nar la palanca solo cuando la sierra está parada. ► Presione el grupo de la sierra hacia abajo hasta que encaje. ► Coloque la sierra lateralmente sobre una superficie estable. Lado de la hoja de sierra hacia arriba. ► Afloje el tornillo [5-5] con la llave de macho hexagonal [5-2]. ► Retire la hoja de sierra [5-6]. Limpiar la unidad palpadora ADVERTENCIA! Si la unidad palpadora está su cia, la función KickbackStop puede verse afec tada y, como consecuencia, puede impedir el frenado de la hoja de sierra. ► Sujete el grupo de la sierra firmemente por el mango, cierre la palanca [5-3] y puse el grupo de la sierra hasta abajo. ► Vuelva a abrir la palanca [5-3] y deje que el grupo de la sierra encaje. ► Limpie la unidad palpadora [5-9] mediante soplado de aire o con un pincel. Español 50Montaje de la hoja de sierra ADVERTENCIA! Comprobar si los tornillos y la brida están sucios y utilizar únicamente piezas limpias y que no presenten daños. ► Sujete el grupo de la sierra por el mango y mueva la palanca [5-3] hasta el tope. ► Presione el grupo de la sierra hacia abajo hasta que encaje. ► Coloque una hoja de sierra nueva. ADVERTENCIA! Los sentidos de giro de la hoja de sierra [5-8] y de la sierra [5-4] de ben coincidir. Si no se sigue esta indicación, se pueden producir lesiones graves. ► Coloque la brida exterior [5-7] de manera que los tacos de arrastre encajen en la en talladura de la brida interior. ► Apriete el tornillo [5-5]. ► Sujete el grupo de la sierra por el mango, cierre la palanca [5-3] y vuelva a mover el grupo de la sierra hacia arriba.

7.6 Montaje de la protección antiastillas [6]

La protección antiastillas (verde) [6-2] mejora considerablemente la calidad del canto de corte del lado superior de la pieza de trabajo en cor tes de 0°. ► Coloque la protección antiastillas [6-2]. ► Enrosque el botón giratorio [6-1] a través del orificio en la mirilla. ► ATENCIÓN. Utilizar únicamente el botón giratorio que se suministra junto con la sierra de incisión. El botón giratorio de otras sierras puede ser demasiado largo y bloquear la hoja de sierra. Serrar la protección anti-astillas Antes del primer uso es necesario serrar la protección anti-astillas: ► Ajuste la máquina a la profundidad de corte máxima. ► Ajuste la velocidad de la máquina al nivel 6. ► Coloque la máquina en un taco mártir para serrar la protección anti-astillas.

ADVERTENCIA Consecuencias perjudiciales para la salud a causa del polvo ► No trabajar nunca sin sistema de aspira ción. ► Observar las disposiciones nacionales. ► Al serrar materiales cancerígenos, se debe conectar siempre un sistema móvil de as piración conforme con la normativa nacio nal. No utilizar la bolsa colectora. Aspiración propia ► Fijar la pieza de conexión [7-2] de la bolsa colectora [7-3] con un giro a la derecha del racor de aspiración [7-1]. ► Para el vaciado, extraer la pieza de cone xión de la bolsa colectora con un giro a la izquierda del racor de aspiración. Si la caperuza de protección presenta obstruc ciones, las funciones de seguridad pueden ver se afectadas. Para evitar obstrucciones es me jor trabajar con un sistema móvil de aspiración a plena potencia de aspiración. Al serrar (p. ej. MDF), puede generarse una carga estática. Trabaje, por tanto, con un siste ma móvil de aspiración y un tubo flexible de as piración antiestático. Sistema móvil de aspiración de Festool En el racor de aspiración [7-1] se puede conec tar un sistema móvil de aspiración de Festool con un tubo flexible con un diámetro de 27/32 mm o de 36 mm (se recomienda 36 mm, ya que el riesgo de obstrucción es menor). La pieza de conexión de un tubo flexible de as piración de 27 mm de diámetro se introduce en el codo [7-4]. La pieza de conexión de un tubo flexible de aspiración de 36 mm de diámetro se introduce en el codo [7-4]. ATENCIÓN. Si no se utiliza un tubo flexible de aspiración antiestático, puede cargarse de energía estática. El usuario puede sufrir una descarga eléctrica y la electrónica de la herra mienta eléctrica puede resultar dañada. 8 Trabajo con la herramienta eléctrica Durante el trabajo tenga en cuenta todas las indicaciones de seguridad especifica das al principio, así como las siguientes reglas: Español 51Antes de comenzar – Antes de cada uso, compruebe si la unidad de accionamiento y la hoja de sierra vuel ven a girar a la posición de partida, hacia arriba sin problemas y completamente a la carcasa de protección. No utilice la sierra si la posición final superior no está garanti zada. No bloquee ni fije la unidad de accio namiento giratoria en una profundidad de corte determinada. La hoja de sierra que daría desprotegida. – Antes de cada uso verifique el funciona miento del dispositivo de incisión y utilice la máquina solo si este es correcto. – Comprobar que la hoja de sierra esté bien sujeta. – Antes de cada uso de la sierra, compruebe la función KickbackStop (véase el capítulo 8.11). – Antes de empezar a trabajar, cerciorarse de que el botón giratorio [1-3] esté fija mente enroscado. – Asegurarse de que, durante el proceso de corte, el tubo flexible de aspiración y el ca ble de conexión a la red eléctrica no se en ganchen en la pieza de trabajo ni en el so porte de la pieza de trabajo o en puntos pe ligrosos del suelo. Al trabajar – Al realizar los trabajos, apoye totalmente la placa de la mesa de la sierra. – Al trabajar con la herramienta eléctrica, sujétela siempre con ambas manos por las empuñaduras [1-11]. Es imprescindible para trabajar y realizar incisiones con pre cisión. Incida en la pieza de trabajo de for ma lenta y uniforme. – Dirija la herramienta eléctrica hacia la pie za de trabajo solo cuando esté conectada. – Empuje la sierra siempre hacia delan te [11-2], no tirar en ningún caso hacia atrás. – Adaptar la velocidad de avance para evitar que se sobrecalienten los filos de la hoja de sierra o que se derrita el plástico al serrar lo. Cuanto más duro sea el material a se rrar, menor debe ser la velocidad de avan ce. – No trabaje con la máquina cuando la elec trónica esté defectuosa, pues podría produ cirse un elevado número de revoluciones. Sabrá que el sistema electrónico está de fectuoso cuando el arranque no sea suave, cuando no sea posible regular el número de revoluciones y por la producción de hu mo o el olor a quemado de la máquina.

8.1 Señales acústicas de advertencia

En los siguientes estados operativos se emiten señales acústicas de advertencia y la máquina se desconecta: peep ― ― Máquina sobrecargada ► Reducir el esfuerzo de la máquina.

8.2 Conexión y desconexión

El accionamiento del bloqueo de conexión des bloquea el dispositivo de incisión. ► Cierre el bloqueo de conexión [1-13] hacia arriba y pulse el interruptor de conexión y desconexión [1-14] (pulsar = conectado / soltar = desconectado). El grupo de la sierra se puede mover hacia aba jo. La hoja de sierra sale de la caperuza de pro tección.

8.3 Serrado por línea de corte

El indicador de corte [9-2] muestra el trazado de corte en los cortes de 0° y 45° (sin riel de guía).

Coloque la máquina, con la parte delantera de la mesa de serrar, sobre la pieza de trabajo, co necte la máquina, presione hacia abajo hasta la profundidad de corte ajustada y avance en el sentido de corte.

8.5 Serrar segmentos (cortes de incisión)

A fin de evitar contragolpes al efectuar cortes de incisión, deberán observarse obligatoriamente las siguientes indicaciones: – Coloque la máquina siempre con el canto posterior de la mesa de serrar contra un tope fijo. – Al trabajar con el riel de guía, apoye la má quina en la parada de contragolpe FS-RSP (accesorios) [11-4], que a su vez va fijada al riel de guía. Procedimiento ► Coloque la máquina sobre la pieza de traba jo y apóyela contra un tope (parada de con tragolpe). ► Conecte la máquina. ► Presione la máquina lentamente hasta la profundidad de corte ajustada y muévala en el sentido del corte. Español 52Las marcas [9-1] muestran, a la profundidad de corte máxima y si se utiliza el riel de guía, el punto de corte más adelantado y el más atrasa do de la hoja de sierra (Ø 168 mm).

8.6 Placas de fibras de yeso y aglomerado

de cemento Debido al gran volumen de polvo que se genera, se recomienda utilizar la protección ABSA- TS55/60 (accesorio) que se puede montar en el lateral de la caperuza de protección y un siste ma móvil de aspiración Festool.

8.7 Función KickbackStop

ADVERTENCIA Peligro de lesiones La función KickbackStop no garantiza pro tección completa frente a contragolpes. ► Trabaje siempre de manera concentrada y observe las indicaciones de seguridad y de advertencia. Un contragolpe durante el trabajo puede provo car la elevación indeseada de la sierra. Mientras se trabaja, la cuña palpadora [8-1] re conoce la elevación indeseada de la sierra (con tragolpe) de la pieza de trabajo o de un riel y activa un frenado rápido de la hoja de sierra (fi gura [8A]). De esta forma se reduce el riesgo de que se produzcan contragolpes. No obstante, no pue den excluirse del todo. LED de estado de la función KickbackStop Color Significado Verde La función KickbackStop está acti va. Naranja La función KickbackStop está de sactivada. Color Significado Naranja intermi tente La función KickbackStop no está activa. La sierra ha arrancado antes de que la cuña palpadora presionara en la pieza de trabajo o en un riel de guía. La placa de la mesa de la sierra no está completamente apo yada. Una vez que la sierra se ha apoyado completamente, el LED cambia a verde. Si esto no ocurre, comprue be la función KickbackStop (véase el capítulo 8.11) Rojo in termi tente Se ha activado la función Kick backStop.

8.8 Activación no deseada de la función

KickbackStop Al trabajar sin riel de guía en una pieza de tra bajo irregular puede producirse la activación no deseada de la función KickbackStop (figu ra [8B]). La cuña palpadora [8-1] palpa a lo largo de la pieza de trabajo. Si hay una hendidura en la pie za de trabajo, la posición de la cuña palpadora corresponde a la posición en caso de elevación de la pieza de trabajo o de un riel de guía. Por tanto, se activa la función KickbackStop. En es te caso puede ser necesario trabajar sin fun ción KickbackStop (véase el capítulo 8.10).

8.9 Procedimiento tras activación de la

función KickbackStop Activación por elevación no deseada (contra golpe) ► Averiguar los motivos de la elevación y sub sanarlos. ► Comprobar si la herramienta presenta da ños. ► Comprobar si la cuña palpadora presenta daños. ► Comprobar la función KickbackStop (véase el capítulo 8.11). Tras una activación no deseada de la función KickbackStop ► Soltar el interruptor de conexión y descone xión y esperar hasta que el LED de estado de la función KickbackStop deje de parpa dear. ► Comprobar si efectivamente se trataba de una activación no deseada de la función Español 53KickbackStop (véase el capítulo 8.8) o más bien de un contragolpe. ► Primero, intente continuar trabajando con la función KickbackStop activa. Solo cuando trabaje sin riel y su pieza de trabajo sea tan irregular que provocaría varias activaciones de la función KickbackStop, desactive la función KickbackStop (véase el capítulo 8.10).

8.10 Trabajar sin función KickbackStop

ADVERTENCIA Peligro de lesiones Con la función KickbackStop desactivada, la hoja de sierra no se detiene si se levanta de forma involuntaria. ► Desactive la función KickbackStop solo cuando trabaje sin riel y su pieza de trabajo sea tan irregular que provocaría activacio nes repetidas y no deseadas de la función KickbackStop. Desactivar la función KickbackStop ► Pulsar la tecla Función KickbackStop OFF. ► Pulsar el interruptor de conexión y desco nexión en el curso de 10 segundos y mante nerlo pulsado. La función KickbackStop permanece desactiva da hasta volver a soltar el interruptor de cone xión y desconexión. La función KickbackStop solo puede de sactivarse antes de encender la sierra.

8.11 Comprobación de la función

KickbackStop ADVERTENCIA Peligro de lesiones por hoja de sierra sobre saliente. ► Realizar la comprobación del funciona miento sobre el riel de guía. ► Antes de comprobar el funcionamiento: – desmontar la hoja de sierra; – ajustar la profundidad de corte a 0 mm (FS). ► Ajustar la profundidad de corte a 0 mm (FS). ► Ajustar la herramienta sobre el riel de guía. ► Encender la herramienta. ► Pulsar la tecla OFF de la función Kick backStop 4 veces en el transcurso de 5 se gundos, a intervalos de al menos 0,5 segun dos. El LED de estado de la función KickbackStop parpadea, de forma alternada, en los colores rojo y verde. ► En el transcurso de 15 segundos ▻ Presionar el grupo de la sierra hacia abajo. ▻ Levantar y volver a bajar la herramienta por la parte trasera. Suena una señal sonora, el LED de estado se ilumina en verde. La función KickbackStop fun ciona sin errores. En caso de que no suene una señal sonora ni el LED de estado se ilumine en verde, la función KickbackStop no funciona sin errores. ► Verificar si la comprobación de la función se ha realizado correctamente. ► Limpiar la unidad palpadora de detrás de la hoja de sierra (véase Cambio de la hoja de sierra). Si la comprobación de la función sigue sin ser satisfactoria, la herramienta no puede conti nuar utilizándose. Póngase en contacto con su taller de servicio técnico de Festool. 9 Mantenimiento y cuidado ADVERTENCIA Peligro de lesiones y electrocución ► Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimien to o de conservación. ► Todos los trabajos de mantenimiento y re paración que exijan abrir la carcasa tan so lo pueden ser llevados a cabo por un taller de servicio técnico autorizado. El servicio de atención al cliente y de reparaciones solo está disponi ble a través del fabricante o de los talleres de reparación. Dirección más cercana en: www.festool.es/ servicio Utilice únicamente piezas de recam bio Festool originales. Referencia en: www.festool.es/servicio EKAT

Tener en cuenta las siguientes advertencias: ► Los dispositivos de protección y las piezas que presenten daños, p. ej una palanca para cambiar de herramienta [1-12], deben ser reparados o sustituidos conforme a lo pres crito por un taller especializado autorizado, Español 54a menos que se especifique de otro modo en el manual de instrucciones. ► Compruebe el estado y el correcto funcio namiento del muelle recuperador que pre siona toda la unidad de accionamiento a la posición final protegida superior. ► Con el fin de garantizar una correcta circu lación del aire, las aberturas para el aire de refrigeración de la carcasa deben mante nerse despejadas y limpias. ► Aspirar en todos los orificios para limpiar las astillas y las virutas de la herramienta eléctrica. Nunca abra la tapa de protec ción [1-23]. ► Al trabajar con placas de fibras de yeso y aglomerado de cemento, limpiar la herra mienta de forma minuciosa. Limpie los ori ficios de ventilación de la herramienta eléc trica y los del interruptor de conexión y des conexión con aire comprimido seco y sin aceite. De lo contrario podría sedimentarse polvo con yeso en la carcasa de la herra mienta eléctrica y el interruptor de cone xión y desconexión, y endurecerse tras en trar en contacto con la humedad ambiental. Esto podría conllevar problemas en el me canismo de conmutación.

9.1 Hojas de sierra rectificadas

El tornillo de ajuste [10-1] permite ajustar exactamente la profundidad de corte de las ho jas de sierra rectificadas. ► Ajuste el tope de profundidad de cor te [10-2] a 0 mm (con el riel de guía). ► Desbloquee el grupo de la sierra y presió nelo hacia abajo hasta el tope. ► Atornille el tornillo de ajuste [10-1] hasta que la hoja de sierra quede en contacto con la pieza de trabajo.

9.2 La mesa de serrar se tambalea

Al ajustar el ángulo de corte, la mesa de serrar debe estar colocada sobre una su perficie plana. ► Si la mesa de serrar se tambalea, se debe volver a ajustar.

9.3 Orientación de la escala

Véase la figura [12]. 10 Accesorios Utilizar únicamente accesorios y material de consumo autorizados por Festool. Véase el ca tálogo Festool o www.festool.es. La utilización de accesorios y material de con sumo de otros fabricantes puede mermar la se guridad de la herramienta eléctrica y provocar accidentes graves. Además de los accesorios descritos, Festool ofrece una amplia gama de accesorios de siste ma que le permiten hacer un uso versátil y efectivo de la máquina, p.ej.:

• Tope paralelo FS-PA y prolongación FS- PA-VL

• Tope angular FS-WA y FS-WA/90°

• Mesa de serrar y de trabajo móvil STM 1800

• Mesa multifuncional MFT/3

10.1 Hojas de sierra y otros accesorios

Para cortar diversos materiales de forma rápi da y limpia, Festool le ofrece hojas de sierra compatibles con su sierra Festool y adecuadas para cualquier aplicación.

10.2 Sistema de guía

El riel de guía permite realizar cortes precisos y limpios y, al mismo tiempo, protege la super ficie de la pieza de trabajo de posibles daños. En combinación con el extenso conjunto de ac cesorios, con el sistema de guía es posible efectuar unos cortes angulares, a inglete y unos trabajos de adaptación con gran exactitud. La posibilidad de fijación mediante morda zas [11-5] garantiza una sujeción y un trabajo seguros. ► Ajustar el juego de la guía de la mesa de se rrar en el riel de guía con las dos mordazas de ajuste [11-1]. Antes del primer uso del riel de guía, sierre la protección antiastillas [11-3]: ► Ajuste la velocidad de la máquina al nivel 6. ► Coloque la máquina con toda la placa guía en el extremo posterior del riel de guía. ► Conecte la máquina. ► Presione la máquina lentamente hacia aba jo hasta la profundidad de corte máxima ajustada y sierre la protección antiastillas por toda la longitud sin levantarla. El canto de la protección antiastillas se corres ponde exactamente con el canto de corte. Coloque el riel de guía para serrar la pro tección anti-astillas en un taco mártir. Español 5510.3 Riel de guía de corte transversal El riel de guía de corte transversal está diseña do para serrar madera y materiales de table ros. Permite obtener unos cortes precisos y limpios; en concreto, los cortes angulares se pueden realizar con facilidad y repetir con precisión. La sierra retrocede automáticamente hasta la po sición de inicio después del proceso de serrado. Respetar el manual de instrucciones del riel de guía de corte transversal FSK 11 Medio ambiente No desechar con la basura doméstica. Reciclar las herramientas, los acceso rios y los embalajes de forma respetuo sa con el medio ambiente. Respetar las disposi ciones nacionales vigentes. De acuerdo con la Directiva europea sobre resi duos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, las he rramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente. Puede ver información sobre los puntos de re cogida para una correcta eliminación de resi duos en www.festool.es/recycling . Información sobre REACH: www.festool.es/ reach 12 Observaciones generales

12.1 Información relativa a la protección de
