Caractéristiques techniques	WSR 205 - Machine de soudure à gaz, puissance de 25W à 200W, température réglable de 200°C à 450°C, alimentation par gaz butane.
Utilisation	Idéale pour le soudage de composants électroniques, la réparation de circuits imprimés et le travail sur des matériaux sensibles à la chaleur.
Maintenance et réparation	Nettoyage régulier de la panne, vérification de l'alimentation en gaz, remplacement de la cartouche de gaz lorsque nécessaire.
Sécurité	Utiliser dans un espace bien ventilé, éviter tout contact avec des matériaux inflammables, porter des lunettes de protection.
Informations générales	Poids léger, conception ergonomique, compatible avec différentes pointes de soudure, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - WSR 205 Weller

La machine Weller WSR 205 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le cordon d'alimentation n'est pas endommagé.

Comment régler la température de la machine Weller WSR 205 ?

Utilisez le bouton de réglage de température sur le panneau de commande pour augmenter ou diminuer la température selon vos besoins.

Pourquoi la panne de la machine Weller WSR 205 ne chauffe-t-elle pas ?

Cela peut être dû à un mauvais réglage de la température. Assurez-vous que la température est suffisamment élevée pour le type de soudure que vous souhaitez réaliser.

La machine dégage une odeur étrange pendant son utilisation, est-ce normal ?

Une légère odeur peut être normale lors de la première utilisation. Si l'odeur persiste ou devient forte, éteignez l'appareil et vérifiez qu'il n'y a pas de débris brûlés sur la panne.

Comment nettoyer la panne de la Weller WSR 205 ?

Utilisez une éponge humide ou un nettoyant pour panne spécialement conçu pour enlever les résidus de soudure. Assurez-vous que la panne est refroidie avant de la nettoyer.

Que faire si la soudure ne colle pas correctement ?

Assurez-vous que les surfaces à souder sont propres et exemptes d'oxydation. Vérifiez également que la température de la panne est adéquate pour le type de soudure utilisé.

Comment stocker la machine Weller WSR 205 après utilisation ?

Éteignez la machine et laissez-la refroidir complètement. Rangez-la dans un endroit sec et sûr, de préférence dans son emballage d'origine.

La machine ne produit pas de soudure, que faire ?

Vérifiez que vous utilisez du fil à souder approprié et que la panne est suffisamment chauffée. Assurez-vous également qu'il n'y a pas de bouchon à l'extrémité du fil.

Quel type de fil à souder est recommandé pour la Weller WSR 205 ?

Il est recommandé d'utiliser du fil à souder avec un diamètre de 0,5 mm à 1 mm et une composition en étain et en plomb ou sans plomb selon vos préférences.

MODE D'EMPLOI WSR 205 Weller

Avant la mise en service du fer à souder, veuillez lire attentivement ce mode d’emploi ainsi que les recommandations de sécurité ci-jointes. Le non-respect des consignes de sécurité peut présenter un danger mortel. Le fabricant décline toute responsabilité en cas d’utilisation non conforme à ce mode d’emploi, ou en cas de modifications de la part du client, non autorisées explicitement.

1. N'utiliser aucun appareil présentant une fuite (odeur de gaz) ou un dommage ou qui ne

fonctionne pas correctement.

2. Ne jamais rechercher une fuite avec une flamme mais avec de la lessive.

3. Ne pas faire le plein de gaz ou bien stocker le gaz à proximité d’une flamme nue, d’un

radiateur, d’un fourneau ou de matériaux combustibles.

4. Utiliser uniquement du gaz butane non aromatique ainsi qu’il est recommandé par le

5. S’assurer que l’interrupteur est bien positionné vers le bas après usage.

6. Utiliser uniquement à l’air libre ou dans un endroit bien ventilé.

7. Utiliser l'appareil uniquement dans des endroits bien ventilés et à l'écart de toute source

d'étincelle ou d'objet inflammable.

8. Tenir les mains et toutes matières inflammables hors de portée de l’ouverture d’échappe-

ment et du logement de l’embout, afin d’éviter tout risque de brûlures ou d’incendie.

9. Ne pas utiliser de support destiné à un fer électrique. Ceci risquerait de brûler le corps de

10. Ne pas stocker sous la lumière directe du soleil ou dans un endroit où la température

pourrait dépasser 40°C ou 140°F. Cela risquerait de provoquer un incendie ou une explosion si la pression de gaz augmentait.

11. Ne pas stocker près du pare-brise, dans le coffre de la voiture.

12. Tenir hors de portée des enfants.

13. Ne pas utiliser de support destiné à un fer électrique. Ceci risquerait de brûler le corps

14. Ne pas plonger dans l’eau.

15. Ne pas essayer de le démonter, de l’utiliser à un usage pour lequel il n’est pas destiné,

d’y apporter des modifications ni de l’ouvrir.

16. Ne pas percer ou ouvrir l'appareil.

17. Ne pas nettoyer le fer a souder avec un nettoyant à base d’alcool.

18. Les réparations doivent être effectuées uniquement parun professionnel agréé.

19. Respectez les consignes de transport applicables de la compagnie aérienne en cas de

transport d'outils de soudage dans l'avion.

20. Les réparations ne peuvent être effectuées que par du personnel autorisé ou par le

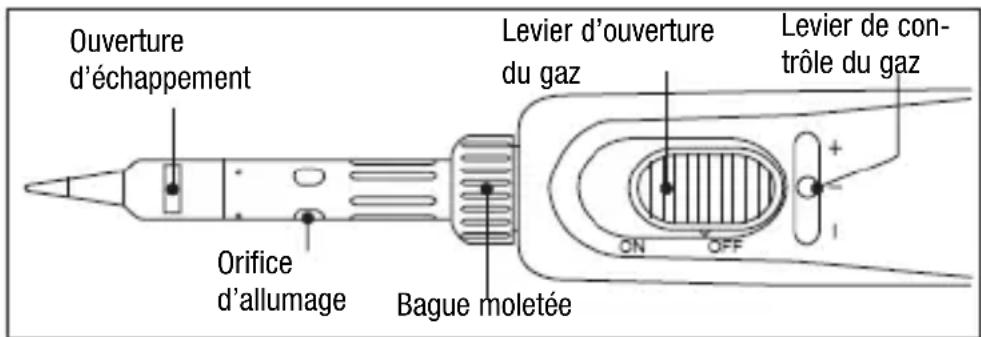

fabricant. Mode d’emploi du fer à souder et du jet d’air chaud Ouvertured’échappementOrificed’allumageBague moletéeLevier d’ouverturedu gazLevier de con-trôle du gaz WP 60K_9x15:Pyropen jr.qxd 06.12.12 16:03 Seite 46 Instructions d’allumage

1. Placer le levier de contrôle du gaz en position médiane et pousser l’interrupteur

2. Ramener la bague moletée vers l’arrière pour ouvrir les orifices d’allumage.

3. Allumer en maintenant l’orifice de prise d’air ouvert comme indiqué sur l’illustration

ci-dessous. Maintenir la bague moletée jusqu’à ce que le catalyseur devienne incandescent.

4. La température de l’embout de soudage peut être réglée en déplaçant le levier de contrôle

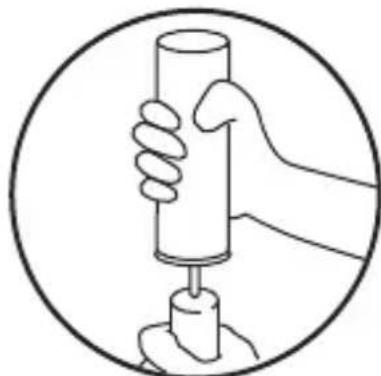

de gaz vers la gauche ou vers la droite. L’air chaud sort de l’ouverture d’échappement par l’embout. Assurez-vous que toutes matières combustibles, ainsi que les mains, soient hors de portée de l’ouverture pour éviter tous risques d’incendie ou de brûlure. La température du jet d’air chaud peut être réglée en déplaçant le levier de contrôle du gaz vers la gauche ou vers la droite. Défaire et enlever l’embout en tournant la bague moletée vers la droite, et installer un embout pour jet d’air chaud. L’allumage est le même que pour l’embout de soudage. Allumer au niveau de l’orifice d’allumage, et non pas à l’extrémité de l’embout pour jet d’air chaud. Utilisation de l’embout pour jet d’air chaud Orifice d’allumage Levier d’ouverture du gaz Levier de contrôle du gaz Comment rempli de gaz butane (T005 16 160 99) Utiliser uniquement du gaz butane de très bonne qualité.

1. Contrôler le voyant de niveau du combustible.

2. Avant de procéder au remplissage, s’assurer

que l’interrupteur est abaissé.

3. Tenir l’outil avec le bec de remplissage vers le

4. Introduire le bec du réservoir de gaz butane

dans le bec de remplissage et appuyer. Le trop-plein de gaz s’écoulera une fois le réservoir rempli. WP 60K_9x15:Pyropen jr.qxd 06.12.12 16:03 Seite 57

destra. Impiego come fiaccola Sostituire l’eiettore quando il gas nonscorre. Tirare l’eiettore verso l’alto, poi l’unitàsi stacca.Inserire il nuovo eiettore e poi premerel’unità verso il basso finché non è fis-sata. Come sostituire l’eiettore Eiettore Dado zigrinato Leva di controllodel gas Leva di aperturadel gas WP 60K_9x15:Pyropen jr.qxd 06.12.12 16:04 Seite 68 Eliminez les pièces de l'appareil remplacées, les filtres ou les vieux appareils selon les consignes en vigueur dans votre pays. Sous réserve de modifications techniques ! Vous trouverez les manuels d'utilisation mis à jour sur le site www.weller-tools.com. Embout de soudage rond Ø 1,0 mm T0051844399 Embout de soudage tournevis 2,4 mm T0051644499 Embout de soudage tournevis Ø 5,0 mm T0051644699 Embout de soudage biseau 2 mm, 45° T0051644599 Embout pour jet d’air chaud Ø 4.7 mm T0051644799 Unité d’éjection Capuchon protecteur T0051645099 Combustible butane pour remplissage
