Produkttyp	Gaslödkolv med varmluftsflöde
Märke	Weller
Modell	WSR 205
Bränsle	Icke-aromatisk butangas
Tankvolym	Cirka 20 ml (uppskattning)
Maximal temperatur	Upp till 450 °C (varierar beroende på inställning)
Temperaturinställning	Gasreglage (vänster/höger)
Inkluderade spetsar	Skruvmejselspets 2,4 mm, skruvmejselspets 5,0 mm, fasspets 2 mm 45°, varmluftsspets 4,7 mm
Tändning	Flamlös katalytisk (räfflad ring)
Säkerhet	ON/OFF-brytare, bränslenivåindikator, överhettningsskydd
Vikt	Cirka 200 g (uppskattning)
Mått	Längd ca 200 mm, handtagsdiameter ca 30 mm
Underhåll	Rengöring av spetsar med svamp eller speciellt rengöringsmedel (ingen alkohol)
Reparerbarhet	Reparationer endast av auktoriserad personal eller tillverkare
Inkluderade tillbehör	Skyddslock, utkastningsenhet, påfyllningsbehållare (gas säljs separat)
Gasreferens	T005 16 160 99 (butan av god kvalitet)

Vanliga frågor - WSR 205 Weller

Vilken typ av gas ska användas för Weller WSR 205?

Använd endast icke-aromatisk butangas av mycket god kvalitet, referens T005 16 160 99.

Hur fyller jag på gastanken?

Se till att strömbrytaren är i nedre läge. Håll verktyget med påfyllningsmunstycket uppåt, för in gasbehållarens munstycke i påfyllningsmunstycket och tryck tills överflödet rinner ut.

Hur tänder jag lödkolven?

Ställ gasreglaget i mittläge, skjut på gasöppningsbrytaren, dra den räfflade ringen bakåt för att öppna tändöppningarna, och för sedan en tändkälla (tändare) nära tills katalysatorn blir glödande.

Hur justerar jag spetsens temperatur?

Temperaturen justeras genom att flytta gasreglaget åt vänster (mindre varmt) eller åt höger (varmare).

Kan jag använda ett stativ för elektrisk lödkolv till WSR 205?

Nej, använd inte ett stativ avsett för elektrisk lödkolv. Det kan bränna verktygets kropp. Använd ett lämpligt stativ eller låt det vila på en värmetålig yta.

Hur byter jag lödspetsen?

Lossa och ta bort spetsen genom att vrida den räfflade ringen åt höger. Installera önskad spets genom att skruva den i motsatt riktning.

Vilka säkerhetsåtgärder bör jag följa?

Använd apparaten i ett väl ventilerat utrymme, håll händer och brandfarliga material borta från avgasöppningen, förvara inte över 40 °C, doppa inte i vatten, och överlåt reparationer endast till auktoriserad personal.

Hur rengör jag lödspetsen?

Rengör spetsen med en fuktig svamp eller ett speciellt rengöringsmedel. Använd inte rengöringsmedel som innehåller alkohol.

Var kan jag hitta reservdelar till WSR 205?

Reservdelar (spetsar, lock, utkastningsenhet) finns hos auktoriserade Weller-återförsäljare eller på www.weller-tools.com under de referenser som anges i bruksanvisningen.

Vad gör jag om apparaten inte värms upp ordentligt?

Kontrollera gasnivån i tanken (indikator), se till att tanken är ordentligt fylld och att temperaturinställningen är tillräcklig. Om problemet kvarstår, kontakta en auktoriserad service.

BRUKSANVISNING WSR 205 Weller

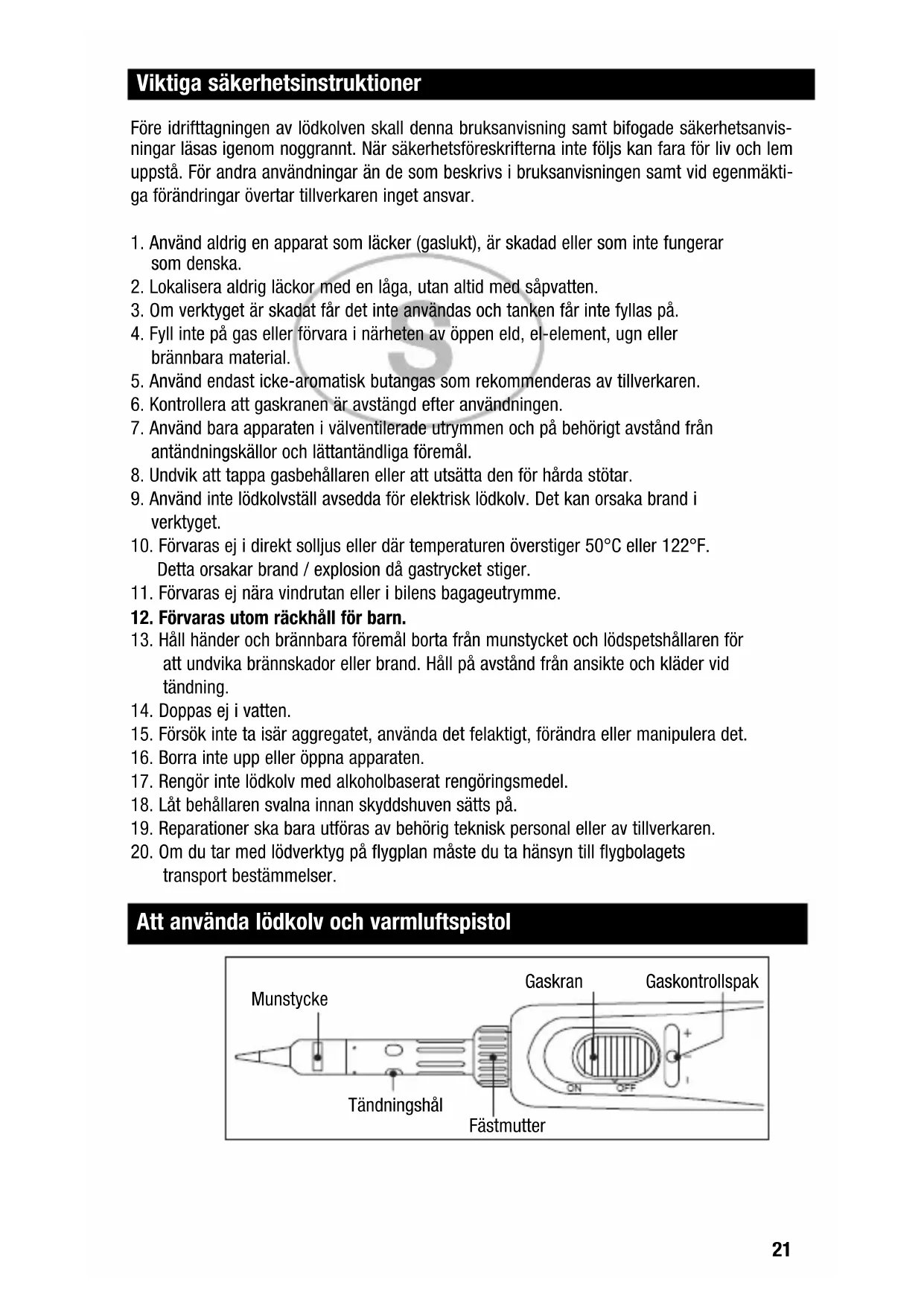

Viktiga säkerhetsinstruktioner

Före idrifttagningen av lödkolven skall denna bruksanvisning samt bifogade säkerhetsanvisningar läsas igenom noggrannt. När säkerhetsföreskrifterna inte följs kan fara för liv och lem uppstå. För andra användningar än de som beskrivs i bruksanvisningen samt vid egenmäktiga förändringar övertar tillverkaren inget ansvar.

1. Använd aldrig en apparat som läcker (gaslukt), är skadad eller som inte fungerar som denska.
2. Lokalisera aldrig läckor med en låga, utan altid med såpvatten.
3. Om verktyget är skadat får det inte användas och tanken får inte fyllas på.
4. Fyll inte på gas eller förvara i närheten av öppen eld, el-element, ugn eller brännbara material.
5. Använd endast icke-aromatisk butangas som rekommenderas av tillverkaren.
6. Kontrollera att gaskranen är avstängd efter användningen.
7. Använd bara apparaten i välventilerade utrymmen och på behörigt avständ från antändningskällor och lättantändliga föremål.
8. Undvik att tappa gasbehållaren eller att utsätta den för hårda stötar.
9. Använd inte lödkolvställ avsedda för elektrisk lödkolv. Det kan orsaka brand i verktyget.
10. Förvaras ej i direkt solljus eller där temperaturen överstiger 50°C eller 122°F. Detta orsakar brand / explosion då gastrycket stiger.
11. Förvaras ej nära vindrutan eller i bilens bagageutrymme.
12. Förvaras utom räckhåll för barn.
13. Håll händer och brännbara föremål borta från munstycket och lödspetshållaren för att undvika brännskador eller brand. Håll på avständ från ansikte och kläder vid tändning.
14. Doppas ej i vatten.
15. Försök inte ta isär aggregatet, använda det felaktigt, förändra eller manipulera det.
16. Borra inte upp eller öppna apparaten.
17. Rengör inte lödkolv med alkoholbaserat rengöringsmedel.
18. Låt behållaren svalna innan skyddshuven sätts på.
19. Reparationer ska bara utföras av behörig teknisk personal eller av tillverkaren.
20. Om du tar med lödverktyg på flygplan måste du ta hänsyn till flygbolagets transport bestämmelser.

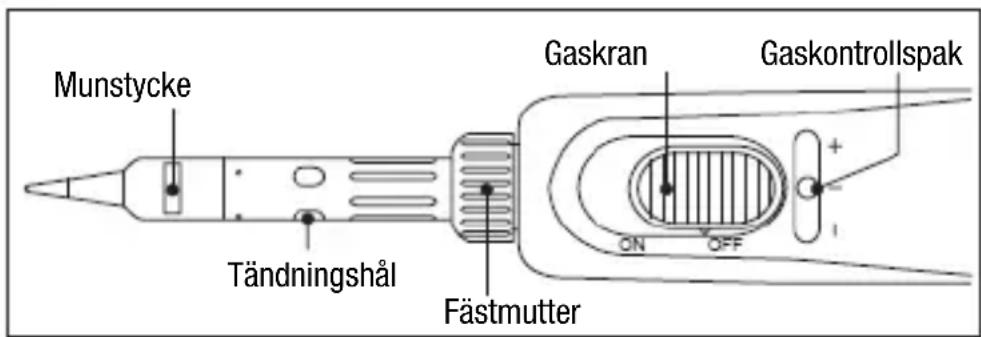

Att använda lödkolv och varmluftspistol

Tändning

1. Ställ gaskontrollspaken i ett mellanläge och öppna gaskranen.
   Place gas control lever at the middle and push gas open switch up.
2. Skjut fästmuttern uppåt för att öppna tändningshålen.

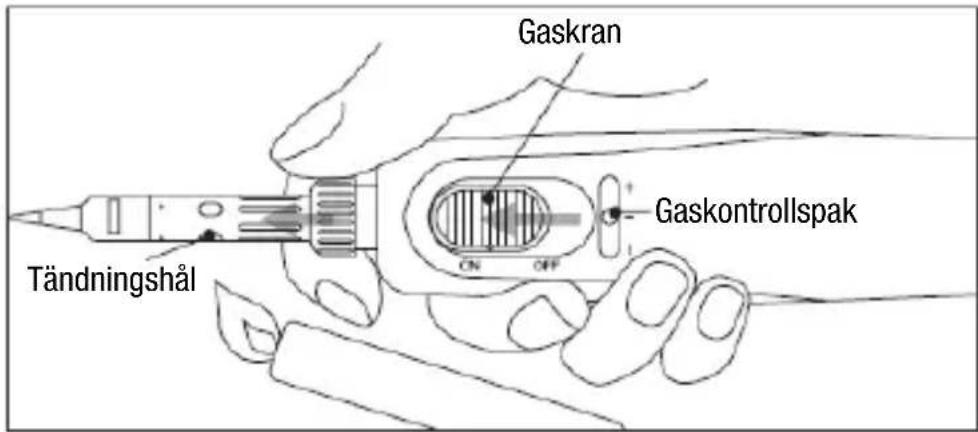

3. Tänd och håll luftintaget öppet enligt bilden nedan. Håll i fästmuttern tills katalysatorn glöder.
4. Temperaturen på lödspetsen kan regleras genom att föra gaskontrollspaken åt höger eller vänster.

Den heta luftstrålen kommer ut ur hålet i munstycket. Se till så att inte brännbara föremål eller händer kommer i vägen för att undvika brand och brännskador. Temperaturen på varmluftstrålen kan regleras genom att röra gaskontrollspaken åt höger eller vänster.

Att använda varmluftspistol

Lossa och tag bort munstycket genom att vrida fästmuttern åt höger och montera ett varmluftsmunstycke. Tändningen sker på samma sätt som vid lödning. Tänd i tändningshålet och inte i änden på varmluftsmunstycket.

Påfyllning av butangas T005 16 160 99

Använd endast butangas av hög kvalitet.

1. Kontrollera gasnivån i kontrollfönstret.
2. Innan du fyller på, kontrollera att gaskranen är avstängd. Before filling, make sure switch is down.

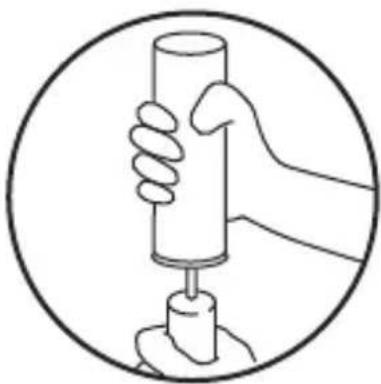

3. Håll apparaten med påfyllningsmunstycket uppåt.
4. För in butangasbehållarens pip i påfyllningsmunstycket och tryck ner. Gasen svämmar över när tanken är full.

Användning som brännare

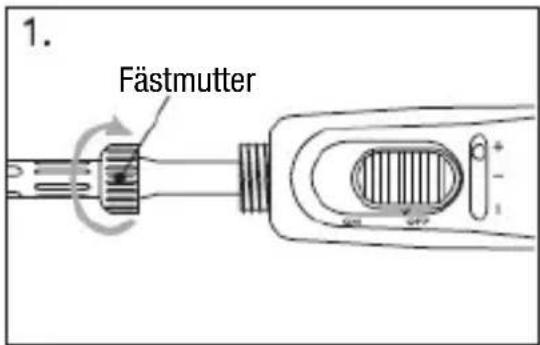

1. Lossa och tag bort munstycket genom att vrida fästmuttern åt höger enligt bilden nedan.

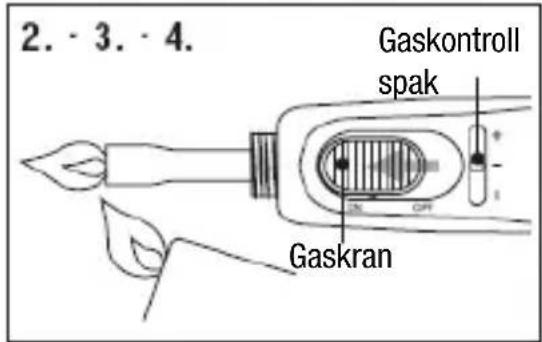

2. Kontrollera att gaskontrollspaken är i ett mellanläge.
3. Öppna gaskranen.
4. Tänd med en tändare enligt bilden nedan.
5. Justera storleken på lågan genom att röra gaskontrollspaken åt höger eller vänster.

Byt utblåsningsenhet när gasen är avstängd.

Drag utblåsningsenheten uppåt, då lossnar den.

Sätt in ett ny utblåsningsenhet och skjut ner den tills den sitter fast.

Felsökning

Fel:	Orsak:	Åtgärd:
Tänds inte	1. Gasen slut2. Utblåsningsenhetenär trasig, täppt eller utsliten3. Gastrycket är för högt eller för lågt	1. Fyll på butangas2. Sätt dit ny utblåsningsenhet3. Rör gaskontrollspaken från vänster till höger
Spetsen blir inte het	1. Katalysatorn är slut2. Otilräckligt gastryck	1. Sätt dit ny lödspets2. Fyll på butangas.

Om någon enhet inte fungerar som den ska, ta med den till närmaste auktoriserade kundtjänstställe www.weller-tools.com.

Extra tillbehör

Lödspets rund

∅ 1 mm

T005 18 443 99

Lödspets mejsel

2,4 mm

T005 16 444 99

Lödspets mejsel

5 mm

T005 16 446 99

Lödspets vinklad

2 mm, 45°

T005 16 445 99

Varmluftsmunstycke

∅ 4.7 mm

T005 16 447 99

Utblåsningsenhet

Skyddshuv

T005 16 450 99

Butangas refill

T005 16 160 99

Lämna utbytta apparatdelar, filter och gamla apparater till återvinning enligt gällande regler.

Rätten till tekniska ändringar förbehålls!

Uppdaterade bruksanvisningar hittar du på www.weller-tools.com.
