Produkttyp	Gaslötkolben mit Heißluftdüse
Marke	Weller
Modell	WSR 205
Brennstoff	Nichtaromatisches Butangas
Tankinhalt	ca. 20 ml (geschätzt)
Maximale Temperatur	Bis 450 °C (abhängig von der Einstellung)
Temperatureinstellung	Gasregelhebel (links/rechts)
Enthaltene Spitzen	Schraubendreherspitze 2,4 mm, Schraubendreherspitze 5,0 mm, Abschrägungsspitze 2 mm 45°, Heißluftdüse 4,7 mm
Zündung	Katalytisch ohne Flamme (Rändelring)
Sicherheit	Ein/Aus-Schalter, Kraftstoffstandsanzeige, Überhitzungsschutz
Gewicht	ca. 200 g (geschätzt)
Abmessungen	Länge ca. 200 mm, Griffdurchmesser ca. 30 mm
Wartung	Reinigung der Spitzen mit Schwamm oder Spezialreiniger (kein Alkohol)
Reparierbarkeit	Reparaturen nur durch autorisiertes Personal oder Hersteller
Enthaltenes Zubehör	Schutzkappe, Auswerfeinheit, Fülltank (Gas separat erhältlich)
Gasreferenz	T005 16 160 99 (Butan guter Qualität)

Häufig gestellte Fragen - WSR 205 Weller

Welche Gasart für den Weller WSR 205 verwenden?

Verwenden Sie ausschließlich nichtaromatisches Butangas von sehr guter Qualität, Referenz T005 16 160 99.

Wie fülle ich den Gastank?

Stellen Sie sicher, dass der Schalter auf der unteren Position ist. Halten Sie das Werkzeug mit der Einfüllöffnung nach oben, führen Sie die Düse des Gastanks in die Einfüllöffnung ein und drücken Sie, bis der Überlauf abfließt.

Wie zünde ich den Lötkolben?

Stellen Sie den Gasregelhebel auf die Mittelstellung, schieben Sie den Gasöffnungsschalter, ziehen Sie den Rändelring nach hinten, um die Zündöffnungen zu öffnen, und nähern Sie dann eine Zündquelle (Feuerzeug), bis der Katalysator glüht.

Wie stelle ich die Spitzentemperatur ein?

Die Temperatur wird eingestellt, indem Sie den Gasregelhebel nach links (weniger heiß) oder rechts (heißer) bewegen.

Kann ich eine Ablage für elektrische Lötkolben für den WSR 205 verwenden?

Nein, verwenden Sie keine Ablage, die für einen elektrischen Lötkolben bestimmt ist. Dies könnte den Werkzeugkörper verbrennen. Verwenden Sie eine geeignete Ablage oder lassen Sie es auf einer hitzebeständigen Oberfläche ruhen.

Wie wechsle ich die Lötspitze?

Lösen und entfernen Sie die Spitze durch Drehen des Rändelrings nach rechts. Setzen Sie die gewünschte Spitze ein, indem Sie sie in die entgegengesetzte Richtung schrauben.

Welche Sicherheitsvorkehrungen muss ich beachten?

Verwenden Sie das Gerät an einem gut belüfteten Ort, halten Sie Hände und brennbare Materialien von der Auslassöffnung fern, lagern Sie es nicht über 40 °C, tauchen Sie es nicht in Wasser und überlassen Sie Reparaturen nur einem autorisierten Fachmann.

Wie reinige ich die Lötspitze?

Reinigen Sie die Spitze mit einem feuchten Schwamm oder einem Spezialreiniger. Verwenden Sie keinen alkoholbasierten Reiniger.

Wo finde ich Ersatzteile für den WSR 205?

Die Ersatzteile (Spitzen, Schutzkappe, Auswerfeinheit) sind bei autorisierten Weller-Händlern oder auf der Website www.weller-tools.com unter den in der Anleitung aufgeführten Referenzen erhältlich.

Was tun, wenn das Gerät nicht richtig heizt?

Überprüfen Sie den Gasstand im Tank (Anzeige), stellen Sie sicher, dass der Tank gut gefüllt ist und die Temperatureinstellung ausreichend ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

BEDIENUNGSANLEITUNG WSR 205 Weller

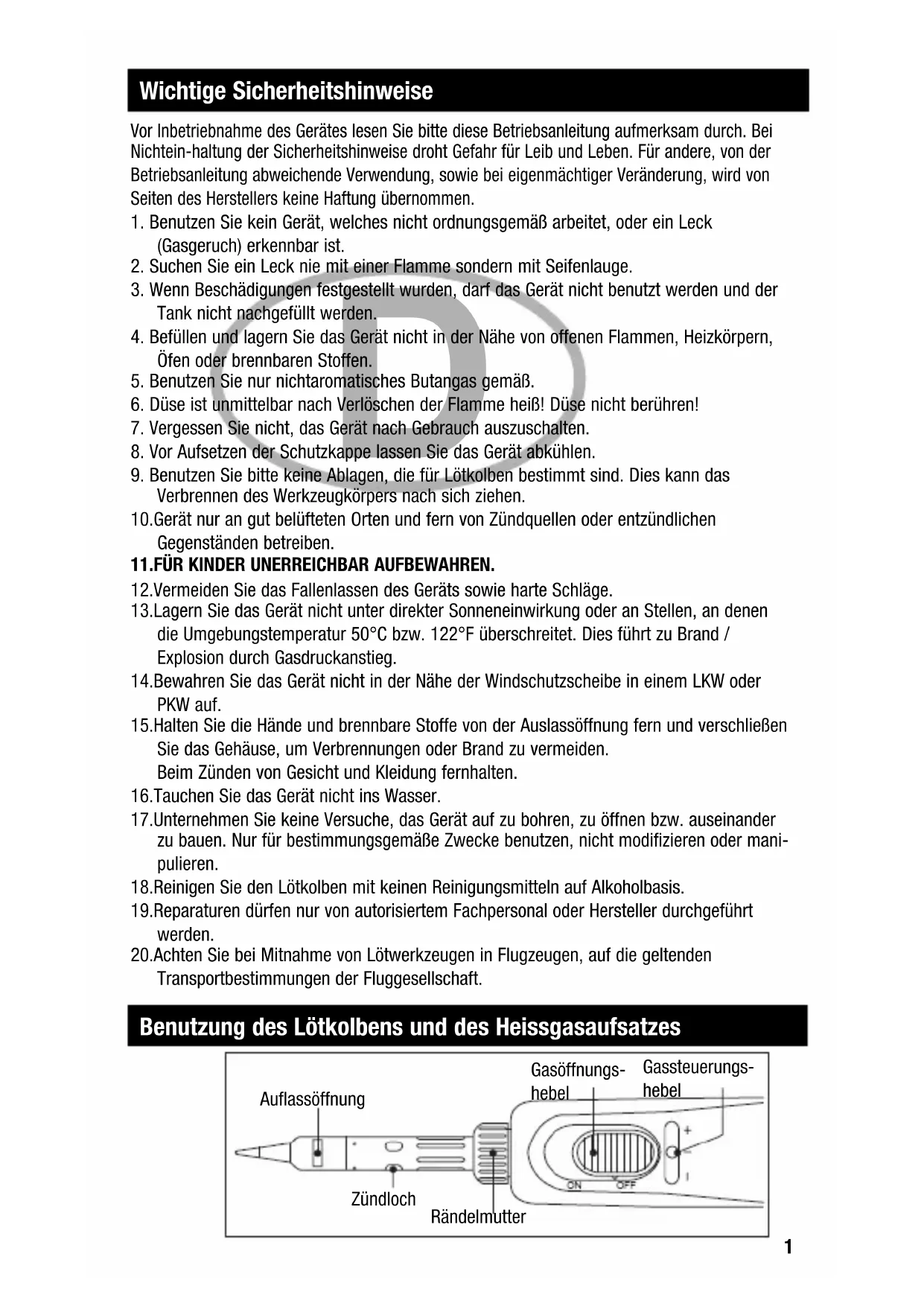

Wichtige Sicherheitshinweise

Vor Inbetriebnahme des Gerätes lesen Sie bitte diese Betriebsanleitung aufmerksam durch. Bei Nichtein-haltung der Sicherheitshinweise droht Gefahr für Leib und Leben. Für andere, von der Betriebsanleitung abweichende Verwendung, sowie bei eigenmächtiger Veränderung, wird von Seiten des Herstellers keine Haftung übernommen.

1. Benutzen Sie kein Gerät, welches nicht ordnungsgemäß arbeitet, oder ein Leck (Gasgeruch) erkennbar ist.
2. Suchen Sie ein Leck nie mit einer Flamme sondern mit Seifenlauge.
3. Wenn Beschädigungen festgestellt wurden, darf das Gerät nicht benutzt werden und der Tank nicht nachgefüllt werden.
4. Befüllen und lagern Sie das Gerät nicht in der Nähe von offenen Flammen, Heizkörpern, Öfen oder brennbaren Stoffen.
5. Benutzen Sie nur nichtaromatisches Butangas gemäß.
6. Düse ist unmittelbar nach Verlöschen der Flamme heiß! Düse nicht berühren!
7. Vergessen Sie nicht, das Gerät nach Gebrauch auszuschalten.
8. Vor Aufsetzen der Schutzkappe lassen Sie das Gerät abkühlen.
9. Benutzen Sie bitte keine Ablagen, die für Lötkolben bestimmt sind. Dies kann das Verbrennen des Werkzeugkörpers nach sich ziehen.
10. Gerät nur an gut belüfteten Orten und fern von Zündquellen oder entzündlichen Gegenständen betreiben.

11.FÜR KINDER UNERREICHBAR AUFBEWAHREN.

12.Vermeiden Sie das Fallenlassen des Geräts sowie harte Schläge.
13. Lagern Sie das Gerät nicht unter direkter Sonneneinwirkung oder an Stellen, an denen die Umgebungstemperatur 50°C bzw. 122°F überschreitet. Dies führt zu Brand / Explosion durch Gasdruckanstieg.
14. Bewahren Sie das Gerät nicht in der Nähe der Windschutzscheibe in einem LKW oder PKW auf.
15. Halten Sie die Hände und brennbare Stoffe von der Auslassöffnung fern und verschließen Sie das Gehäuse, um Verbrennungen oder Brand zu vermeiden. Beim Zünden von Gesicht und Kleidung fernhalten.
16.Tauchen Sie das Gerät nicht ins Wasser.
17. Unternehmen Sie keine Versuche, das Gerät auf zu bohren, zu öffnen bzw. auseinander zu bauen. Nur für bestimmungsgemäße Zwecke benutzen, nicht modifizieren oder manipulieren.
18. Reinigen Sie den Lötkolben mit keinen Reinigungsmitteln auf Alkoholbasis.
19. Reparaturen dürfen nur von autorisiertem Fachpersonal oder Hersteller durchgeführt werden.
20. Achten Sie bei Mitnahme von Lötwerkzeugen in Flugzeugen, auf die geltenden Transportbestimmungen der Fluggesellschaft.

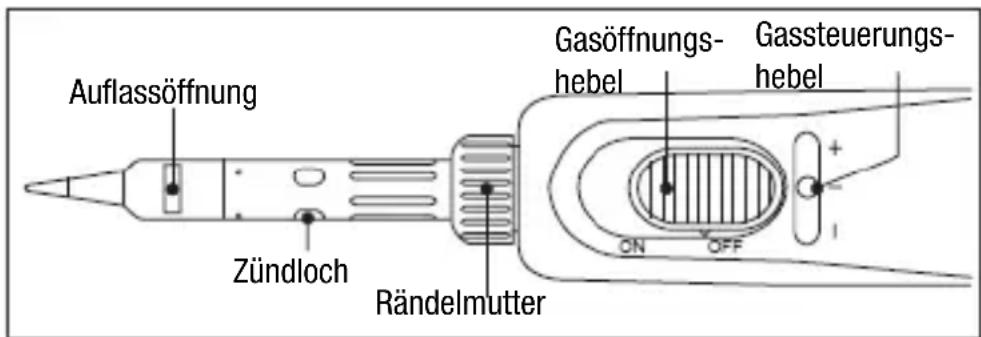

Benutzung des Lötkolbens und des Heissgasaufsatzes

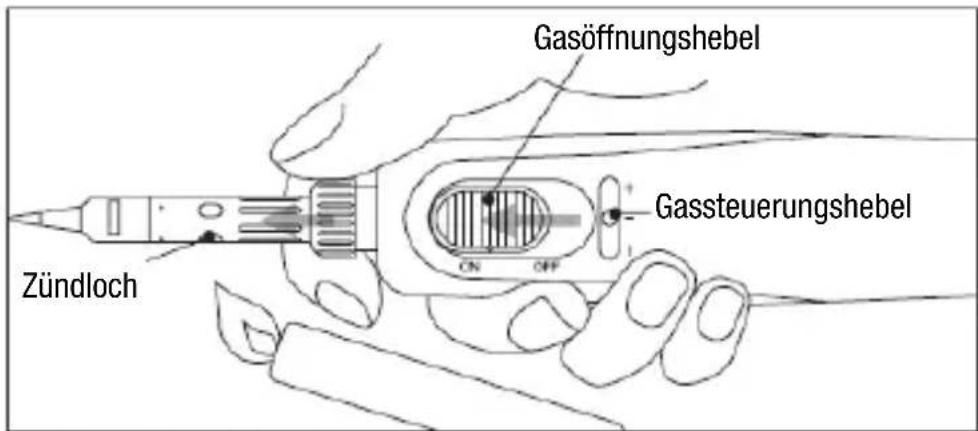

Zündanleitung

1. Stellen Sie den Gassteuerungshebel in die Mitte und schieben Sie den Gasöffnungsschalter nach oben.
2. Schieben Sie die Rändelmutter hoch, um die Zündlöcher zu öffnen.
3. Zünden Sie das Gerät an, in dem Sie die Luftansaugöffnung offen halten. Halten Sie die Rändelschraube in dieser Stellung, bis der Katalysator zu glühen beginnt.
4. Die Temperatur des Lötkolbens kann eingestellt werden; dazu schieben Sie den Gassteuerungshebel nach links bzw. rechts.

Aus der im Aufsatz befindlichen Auslassöffnung strömt heiße Luft heraus. Halten Sie brennba-re Stoffe und Ihre Hände von der Öffnung fern, um Brand und Verbrennungen zu verhüten. Die Temperatur des Heißschmelzaufsatzes kann eingestellt werden; dazu schieben Sie den Gassteuerungshebel nach links bzw. rechts.

Benutzung des Heissgasaufsatzes

Lösen und entfernen Sie den Aufsatz, indem Sie die Rändelmutter nach rechts drehen, und bringen Sie einen Heißgasaufsatz an. Die Zündung erfolgt auf die gleiche Weise wie beim Lötkolben. Zünden Sie das Gerät am Zündloch und nicht am Ende des Heißgasaufsatzes an.

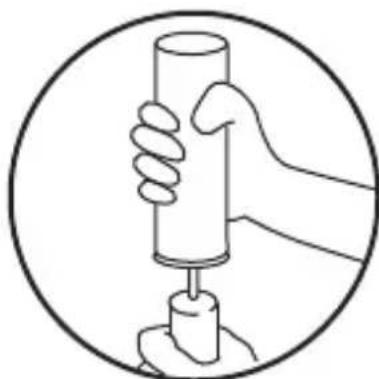

Gas-Füllung (T005 16 160 99)

Verwenden Sie nur hochqualitatives Butangas.

1. Prüfen Sie das Kraftstoffsichtfenster.
2. Vor dem Einfüllen von Gas vergewissern Sie sich, dass der Schalter unten steht.
3. Halten Sie das Gerät mit dem Einfüllstützen nach oben.
4. Führen Sie den Stützen des Butangasbehälters in den Einfüllstutzen des Gerätes ein und drücken Sie ihn nach unten. Das Gas wird überlaufen, wenn der Tank voll ist.

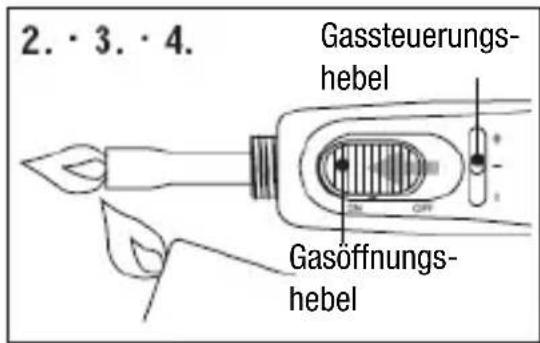

Benutzung als Brenner

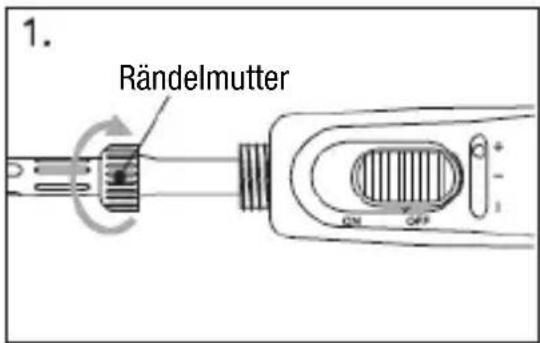

1. Lösen und entfernen Sie den Aufsatz, indem Sie die Rändelmutter nach rechts drehen (s. Abb. oben).
2. Vergewissern Sie sich, dass der Gassteuerungshebel in der Mitte steht.
3. Schieben Sie den Gasöffnungsschalter nach oben.
4. Zünden Sie das Gerät (wie oben gezeigt) mit einem Feuerzeug an.
5. Stellen Sie die Flammenhöhe ein, indem Sie den Gassteuerungshebel zwischen der linken und rechten Stellung verschieben.

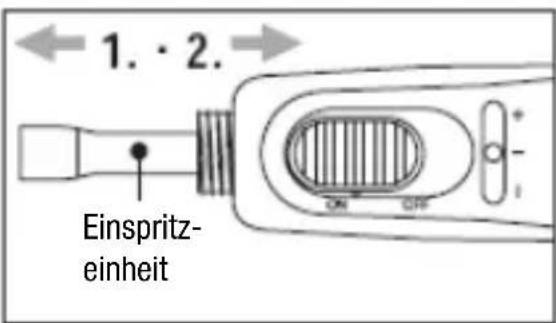

Einspritzeinheit ersetzen

Ersetzen Sie die Einspritzeinheit, wenn das Gas nicht mehr fließt. Schieben Sie die Einspritzeinheit nach oben, dadurch wird Sie abgelöst. Setzen Sie eine neue Einspritzeinheit ein und schieben Sie diese nach unten, bis sie fest sitzt.

Funktionsfehlersuche

Problem:	Problemursache:	Gegenmaßnahmen:
Gerät zündet nicht	1. Gasbehälter leer.2. Einspritzeinheit gebrochen, verstopft oder abgenutzt3. Gasdruck zu hoch oder zu niedrig.	1. Füllen Sie Butangas ein.2. Ersetzeb Sie die Einspritzeinheit.3. Schieben Sie den Steuerungshebel von links nach rechts.
Aufsatz heizt nicht.	1. Katalysator verbraucht.2. Unzureichender Gasdruck.	1. Setzen Sie einen neuen Aufsatz ein.2. Füllen Sie Butangas ein.

Wenn das Gerät nicht ordnungsgemäß funktioniert, bringen Sie es zum nächsten autorisierten Weller Kundenservice: www.weller-tools.com.

Zubehör

Lötspitze rund

∅ 1,0 mm

T0051844399

Heißschmelzaufsatz

∅ 4,7 mm

T0051644799

Lötspitze flach

2,4 mm

T0051844499

Einspritzeinheit

Lötspitze flach

5,0 mm

T0051644699

Schutzkappe

Lötspitze abgeschrägt

∅ 2,0 mm, 45°

T0051644599

Butangas

Nachfüllflasche

T0051616099

Entsorgen Sie ausgetauschte Geräteteile, Filter oder alte Geräte gemäß den Vorschriften Ihres Landes.

Technische Änderungen vorbehalten!

Die aktualisierten Betriebsanleitungen finden Sie unter

www.weller-tools.com.
