Producttype	Gassoldeerbout met hete lucht
Merk	Weller
Model	WSR 205
Voeding	Niet-aromatisch butaangas
Tankinhoud	Ongeveer 20 ml (schatting)
Maximale temperatuur	Tot 450 °C (variabel afhankelijk van instelling)
Temperatuurregeling	Gasregelaar (links/rechts)
Inbegrepen tips	Schroevendraaierpunt 2,4 mm, schroevendraaierpunt 5,0 mm, schuine punt 2 mm 45°, hete luchtpunt 4,7 mm
Ontsteking	Katalytisch zonder vlam (geribbelde ring)
Veiligheid	AAN/UIT-schakelaar, brandstofniveau-indicator, oververhittingsbeveiliging
Gewicht	Ongeveer 200 g (schatting)
Afmetingen	Lengte ca. 200 mm, handgreepdiameter ca. 30 mm
Onderhoud	Reiniging van tips met spons of speciale reiniger (geen alcohol)
Repareerbaarheid	Reparaties alleen door erkend personeel of fabrikant
Inbegrepen accessoires	Beschermkap, uitwerpunit, vulreservoir (gas apart verkrijgbaar)
Gasreferentie	T005 16 160 99 (butaan van goede kwaliteit)

Veelgestelde vragen - WSR 205 Weller

Welk type gas moet ik gebruiken voor de Weller WSR 205?

Gebruik alleen niet-aromatisch butaangas van zeer goede kwaliteit, referentie T005 16 160 99.

Hoe vul ik het gastankje?

Zorg ervoor dat de schakelaar in de lage stand staat. Houd het gereedschap met de vulopening naar boven, steek de tuit van het gasreservoir in de vulopening en druk tot de overloop stroomt.

Hoe steek ik de soldeerbout aan?

Zet de gasregelaar in de middelste stand, duw de gasschakelaar in, trek de geribbelde ring naar achteren om de ontstekingsopeningen te openen, en breng dan een ontstekingsbron (aansteker) dichtbij tot de katalysator gloeiend heet wordt.

Hoe stel ik de temperatuur van de punt in?

De temperatuur wordt ingesteld door de gasregelaar naar links (minder warm) of naar rechts (warmer) te bewegen.

Kan ik een houder voor een elektrische soldeerbout gebruiken voor de WSR 205?

Nee, gebruik geen houder die bedoeld is voor een elektrische soldeerbout. Dit kan de behuizing van het gereedschap verbranden. Gebruik een geschikte houder of laat het rusten op een hittebestendig oppervlak.

Hoe vervang ik de soldeerpunt?

Draai de geribbelde ring naar rechts om de punt los te maken en te verwijderen. Plaats de gewenste punt door deze in tegengestelde richting te draaien.

Welke veiligheidsmaatregelen moet ik nemen?

Gebruik het apparaat in een goed geventileerde ruimte, houd handen en brandbare materialen uit de buurt van de uitlaatopening, bewaar niet boven 40 °C, dompel niet onder in water, en laat reparaties alleen uitvoeren door een erkende professional.

Hoe reinig ik de soldeerpunt?

Reinig de punt met een vochtige spons of een speciale reiniger. Gebruik geen reiniger op alcoholbasis.

Waar kan ik reserveonderdelen vinden voor de WSR 205?

Reserveonderdelen (punten, kap, uitwerpunit) zijn verkrijgbaar bij erkende Weller-dealers of op www.weller-tools.com onder de referenties die in de handleiding staan.

Wat moet ik doen als het apparaat niet goed opwarmt?

Controleer het gasniveau in het reservoir (indicator), zorg ervoor dat het reservoir goed gevuld is en dat de temperatuurinstelling voldoende is. Als het probleem aanhoudt, neem dan contact op met een erkende service.

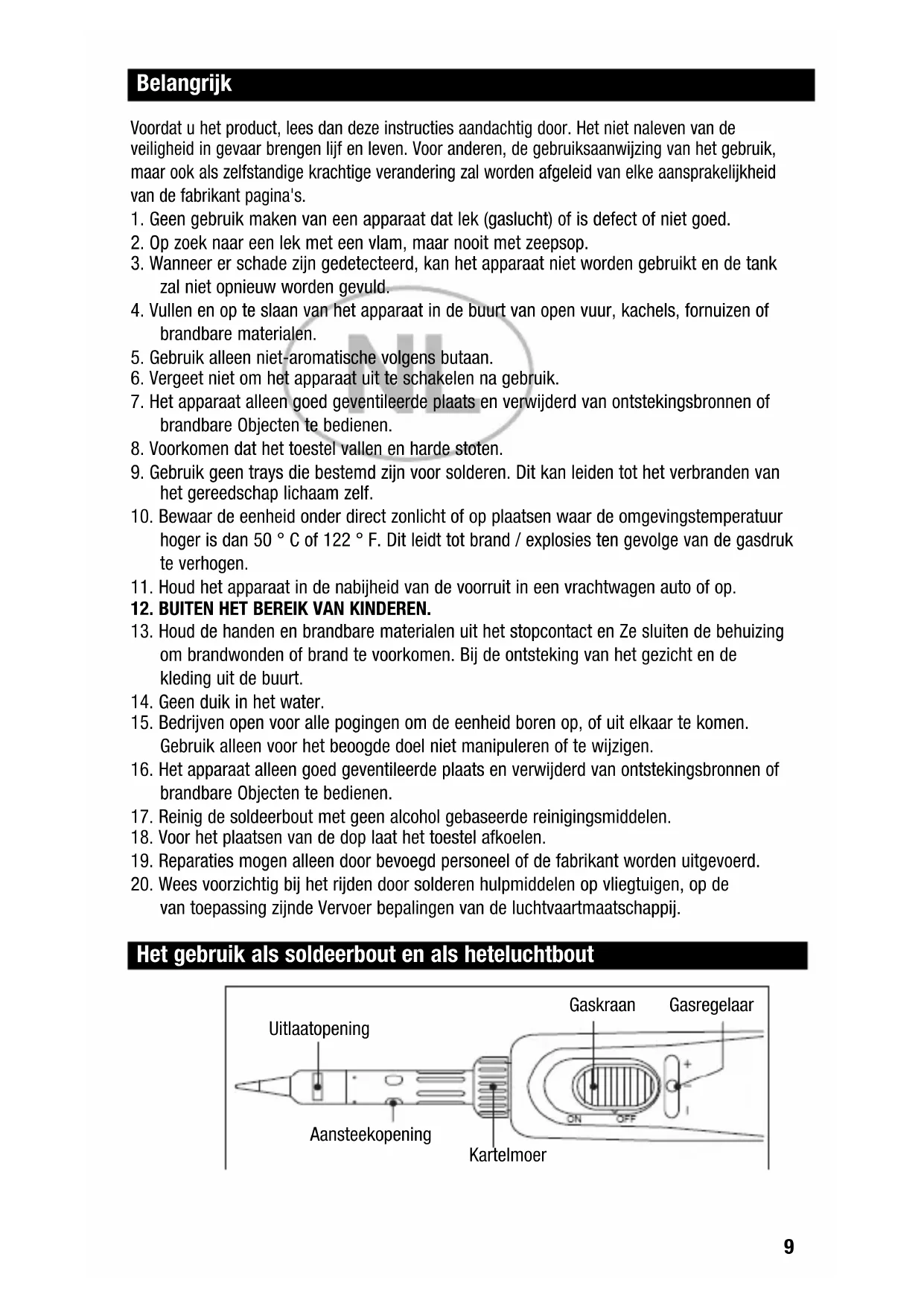

GEBRUIKSAANWIJZING WSR 205 Weller

Voordat u het product, lees dan deze instructies aandachtig door. Het niet naleven van de veiligheid in gevaar brengen lijf en leven. Voor anderen, de gebruiksaanwijzing van het gebruik, maar ook als zelfstandige krachtige verandering zal worden afgeleid van elke aansprakelijkheid van de fabrikant pagina's.

1. Geen gebruik maken van een apparaat dat lek (gaslucht) of is defect of niet goed.
2. Op zoek naar een lek met een vlam, maar nooit met zeepsop.
3. Wanneer er schade zijn gedetecteerd, kan het apparaat niet worden gebruikt en de tank zal niet opnieuw worden gevuld.

4. Vullen en op te slaan van het apparaat in de buurt van open vuur, kachels, fornuizen of brandbare materialen.

5. Gebruik alleen niet-aromatische volgens butaan.

6. Vergeet niet om het apparaat uit te schakelen na gebruik.

7. Het apparaat alleen goed geventileerde plaats en verwijderd van ontstekingsbronnen of brandbare Objecten te bedienen.

8. Voorkomen dat het toestel vallen en harde stoten.

9. Gebruik geen trays die bestemd zijn voor solderen. Dit kan leiden tot het verbranden van het gereedschap lichaam zelf.

10. Bewaar de eenheid onder direct zonlicht of op plaatsen waar de omgevingstemperatuur hoger is dan 50 °C of 122 °F. Dit leidt tot brand / explosies ten gevolge van de gasdruk te verhogen.

11. Houd het apparaat in de nabijheid van de voorruit in een vrachtwagen auto of op.

12. BUITEN HET BEREIK VAN KINDEREN.

1. Houd de handen en brandbare materialen uit het stopcontact en Ze sluiten de behuizing om brandwonden of brand te voorkomen. Bij de ontsteking van het gezicht en de kleding uit de buurt.

2. Geen duik in het water.

3. Bedrijven open voor alle pogingen om de eenheid boren op, of uit elkaar te komen. Gebruik alleen voor het beoogde doel niet manipuleren of te wijzigen.

4. Het apparaat alleen goed geventileerde plaats en verwijderd van ontstekingsbronnen of brandbare Objecten te bedienen.

5. Reinig de soldeerbout met geen alcohol gebaseerde reinigingsmiddelen.

6. Voor het plaatsen van de dop laat het toestel afkoelen.

7. Reparaties mogen alleen door bevoegd personeel of de fabrikant worden uitgevoerd.

8. Wees voorzichtig bij het rijden door solderen hulpmiddelen op vliegtuigen, op de van toepassing zijnde Vervoer bepalingen van de luchtvaartmaatschappij.

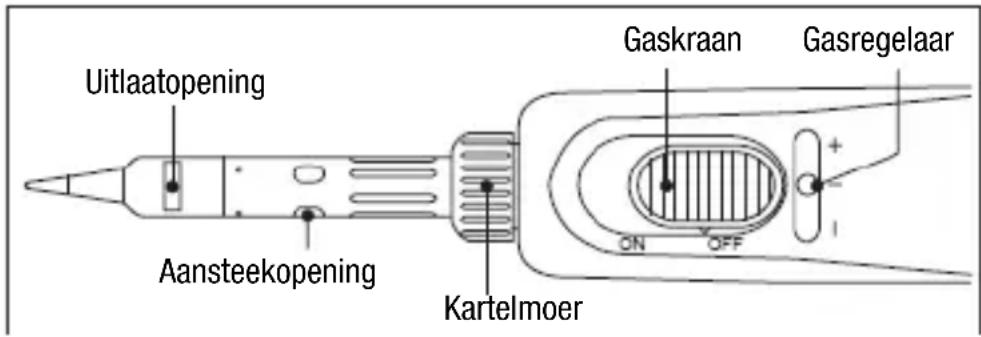

Het gebruik als soldeerbout en als heteluchtbout

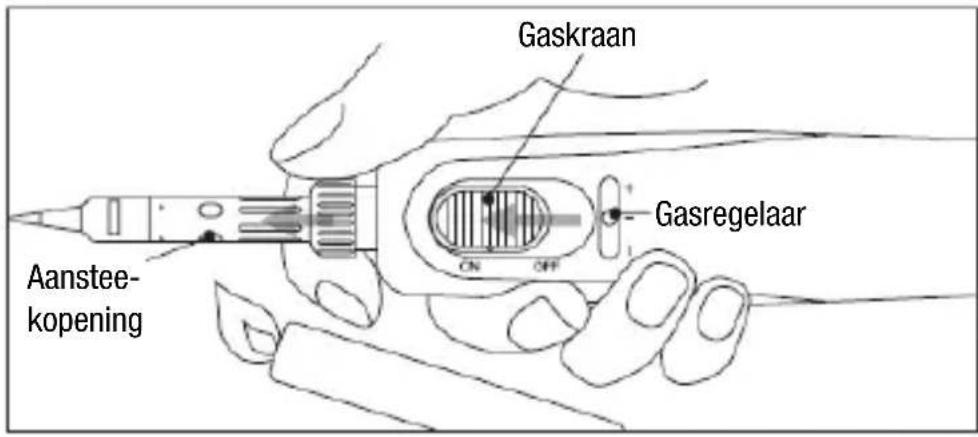

Aanwijzingen voor het aansteken

1. Zet de gasregelaar in de middenstand en zet de gaskraan open.
2. Schuif de kartelmoer omhoog om de aansteekopening te openen.
3. Steek het gas aan, terwijl u de luchtinlaatopening open houdt zoals hierna aangegeven. Houd de kartelmoer vast, totdat de katalysator gloeit.
4. De temperatuur van de soldeerstift kan worden geregeld door de gasregelaar heen en weer te schuiven.

De hete lucht stroomt uit de uitlaatopening in de punt. Let op, dat ubrandbare materialen en uw handen uit de buurt van de uitlaatopeninghoudt, om brandwonden te vermijden. De temperatuur van de heteluchtbout kan worden geregeld door de gasregelaar heen en weerte schuiven.

Het gebruik als heteluchtbout

Draai de stift los en verwijder deze door de kartelmoer naar rechts tedraaien en monteer vervolgens de punt van de heteluchtbout. Het aan-steken gebeurt op dezelfde wijze als bij de soldeerstift. Steek het gasaan bij de aansteekopening en niet bij de punt van de heteluchtbout.

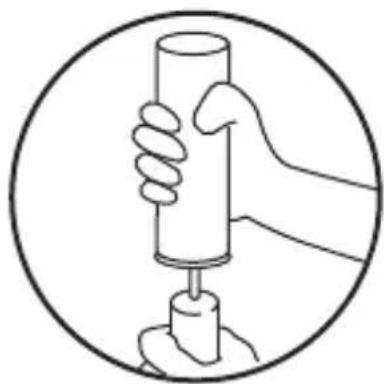

Het bijvullen van butaangas (T005 16 160 99)

Gebruik uitsluitend butaangas van goede kwaliteit.

1. Controleer het niveau in het brandstofvenster.
2. Controleer, dat de schakelaar naar beneden staat alvorens met het vullen te beginnen.
3. Houd het apparaat met de vulopening omhoog.
4. Steek het mondstuk van de butaangastank in de vulopening en druk naar beneden. Wanneer de tank vol is, stroomt het gas over de rand.

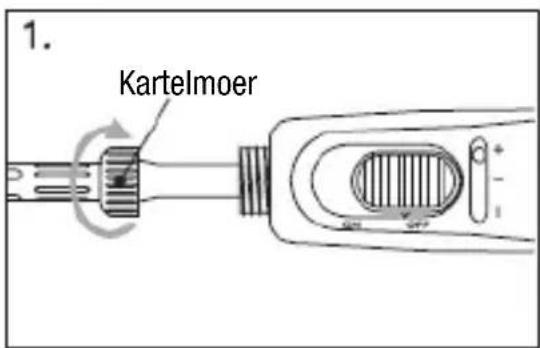

Het gebruik als brander

1. Draai de stift los en verwijder deze door de kartelmoer naar rechtste, zoals hierboven beschreven.

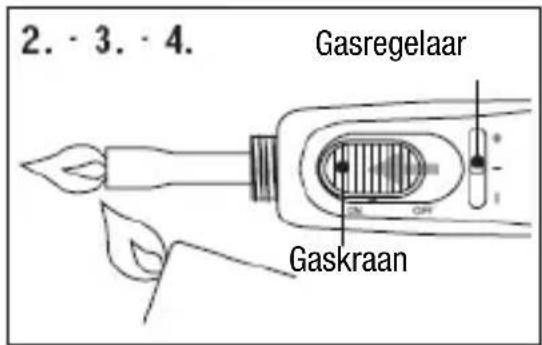

2. Controleer dat de gasregelaar in de middenstand staat.
3. Schuif de kartelmoer omhoog om de gasopening te openen.
4. Steek het gas met een aansteker aan zoals hierboven aangegeven.
5. Regel de vlamhoogte door de gasregelaar heen en weer tebewegen.

Troubleshooting

Probleem:	Oorzaak:	Oplossing:
Gas ontsteekt niet	1. De gastank is leeg2. De straalpompeenheid is gebroken, verstopt of opgebruikt.3. De gasdruk is te hoog of te laag	1. Vul butaangas bij2. Vervang de straalpompeenheid3. Schuif de gasrege laar naar rechts.
De stift wordt niet warm	1. De katalysator is opgebruikt2. De gasdruk is onvoldoende	1. Vervang de stift2. Vul butaangas bij.

Als het apparaat niet goed werkt, breng het dan naar de dichtstbijzijnde erkende Weller Customer Service: www.weller-tools.com.

Optionele onderdelen

Soldeerstift rond

∅ 1 mm

T005 18 443 99

Soldeerstift schroeven-draaiervorm 2,4 mm

T005 16 444 99

Soldeerstift schroeven-draaiervorm 5 mm

T005 16 446 99

Soldeerstift afgeschuind 2 mm, 45°

T005 16 445 99

Heteluchtstift

∅ 4.7 mm

T005 16 447 99

Straalpompeenheid

Beschermkap

T005 16 450 99

Butaangasvulling

T005 16 160 99

Voer vervangen toestelonderdelen, filters of oude toestel conform de voorschriften van uw land af.

Technische wijzigingen voorbehouden!

De bijgewerkte gebruiksaanwijzing, zie www.weller-tools.com
