Tipo di prodotto	Saldatore a gas con getto d'aria calda
Marca	Weller
Modello	WSR 205
Alimentazione	Gas butano non aromatico
Capacità del serbatoio	Circa 20 ml (stima)
Temperatura max	Fino a 450 °C (variabile in base all'impostazione)
Regolazione temperatura	Leva di controllo del gas (sinistra/destra)
Punte incluse	Punta a cacciavite 2,4 mm, punta a cacciavite 5,0 mm, punta a smusso 2 mm 45°, punta per aria calda 4,7 mm
Accensione	Catalitica senza fiamma (anello zigrinato)
Sicurezza	Interruttore ON/OFF, spia del livello del combustibile, protezione contro il surriscaldamento
Peso	Circa 200 g (stima)
Dimensioni	Lunghezza circa 200 mm, diametro impugnatura circa 30 mm
Manutenzione	Pulizia delle punte con spugna o detergente speciale (non alcolico)
Riparabilità	Riparazioni solo da personale autorizzato o dal produttore
Accessori inclusi	Cappuccio protettivo, unità di espulsione, serbatoio di riempimento (gas venduto separatamente)
Riferimento gas	T005 16 160 99 (butano di buona qualità)

Domande frequenti - WSR 205 Weller

Che tipo di gas usare per il Weller WSR 205?

Utilizzare solo gas butano non aromatico di altissima qualità, riferimento T005 16 160 99.

Come riempire il serbatoio del gas?

Assicurarsi che l'interruttore sia in posizione bassa. Tenere l'utensile con l'ugello di riempimento verso l'alto, inserire l'ugello del serbatoio del gas nell'ugello di riempimento e premere fino a quando il troppo pieno non fuoriesce.

Come accendere il saldatore?

Posizionare la leva di controllo del gas in posizione centrale, premere l'interruttore di apertura del gas, tirare l'anello zigrinato all'indietro per aprire i fori di accensione, quindi avvicinare una fonte di accensione (accendino) fino a quando il catalizzatore diventa incandescente.

Come regolare la temperatura della punta?

La temperatura si regola spostando la leva di controllo del gas verso sinistra (meno caldo) o verso destra (più caldo).

Posso usare un supporto per saldatore elettrico per il WSR 205?

No, non utilizzare un supporto destinato a un saldatore elettrico. Rischieresti di bruciare il corpo dell'utensile. Utilizzare un supporto adatto o lasciarlo riposare su una superficie resistente al calore.

Come sostituire la punta di saldatura?

Svitare e rimuovere la punta ruotando l'anello zigrinato verso destra. Installare la punta desiderata avvitandola in senso inverso.

Quali precauzioni di sicurezza devo rispettare?

Utilizzare l'apparecchio in un'area ben ventilata, tenere le mani e i materiali infiammabili lontani dall'apertura di scarico, non conservare a temperature superiori a 40 °C, non immergere in acqua e affidare le riparazioni solo a un professionista autorizzato.

Come pulire la punta di saldatura?

Pulire la punta con una spugna umida o un detergente speciale. Non utilizzare detergenti a base di alcol.

Dove posso trovare parti di ricambio per il WSR 205?

Le parti di ricambio (punte, cappuccio, unità di espulsione) sono disponibili presso i rivenditori autorizzati Weller o sul sito www.weller-tools.com con i riferimenti elencati nel manuale.

Cosa fare se l'apparecchio non si riscalda correttamente?

Verificare il livello del gas nel serbatoio (spia), assicurarsi che il serbatoio sia ben riempito e che l'impostazione della temperatura sia sufficiente. Se il problema persiste, contattare un servizio autorizzato.

MANUALE UTENTE WSR 205 Weller

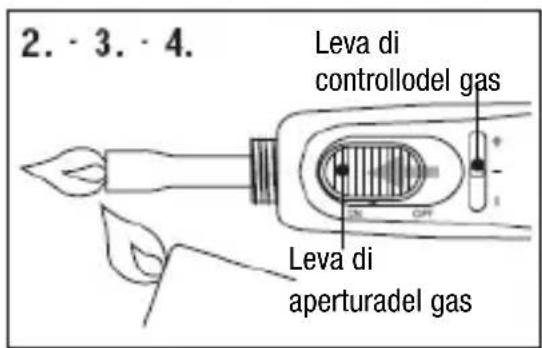

Impiego come fiaccola

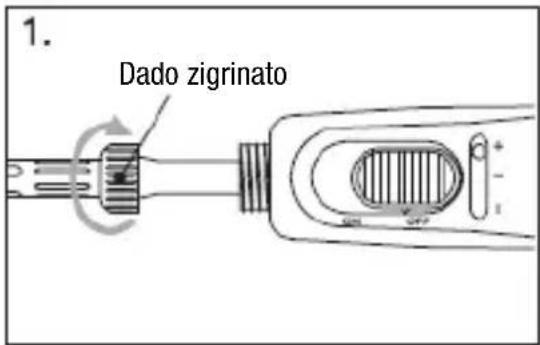

1. Sbloccare e rimuovere la punta girando il dado zigrinato versodestra come mostrato in precedenza.
2. Assicurarsi che la leva di controllo del gas sia posizionata al centro.
3. Inserire l'interruttore di apertura del gas.
4. Accendere come mostrato in precedenza.
5. Regolare l'altezza della fiamma muovendo la leva di controllo delgas da sinistra verso destra.

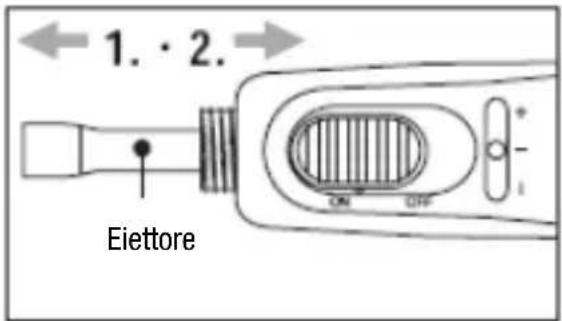

Come sostituire l'eiettore

Sostituire l'eiettore quando il gas nonscorre. Tirare l'eiettore verso l'alto, poi l'unitàsi stacca.Inserire il nuovo eiettore e poi premerel'unità verso il basso finché non è fis-sata.

Accessoires en option

Embout de soudage rond

∅ 1,0 mm

T0051844399

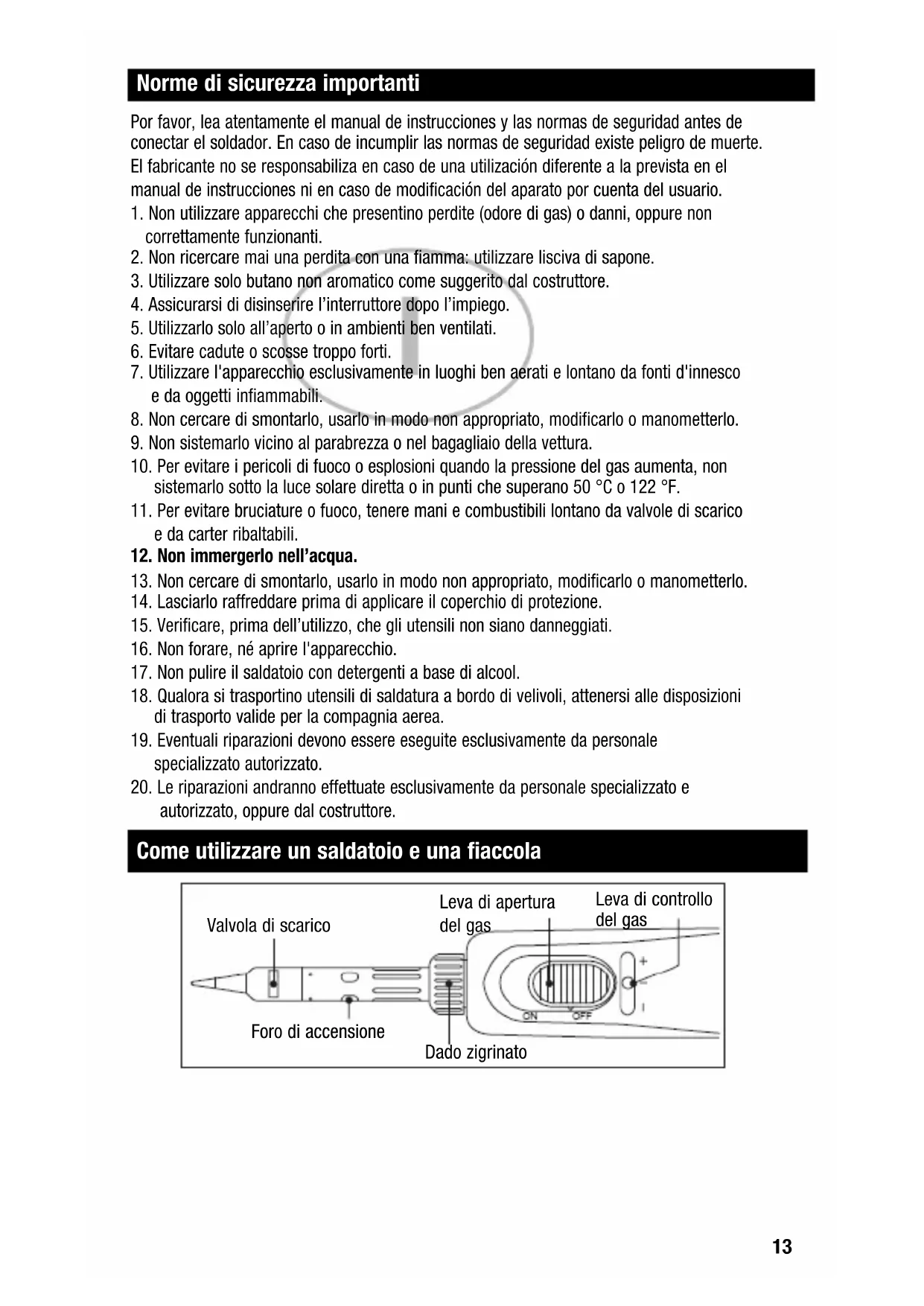

Norme di sicurezza importanti

1. Non utilizzare apparecchi che presentino perdite (odore di gas) o danni, oppure non correttamente funzionanti.
2. Non ricercare mai una perdita con una fiamma: utilizzare lisciva di sapone.
3. Utilizzare solo butano non aromatico come suggerito dal costruttore.
4. Assicurarsi di disinserire l'interruttore dopo l'impiego.
5. Utilizzarlo solo all'aperto o in ambienti ben ventilati.
6. Evitare cadute o scosse troppo forti.
7. Utilizzare l'apparecchio esclusivamente in luoghi ben aerati e lontano da fonti d'innesco e da oggetti infiammabili.
8. Non cercare di smontarlo, usarlo in modo non appropriato, modificarlo o manometterlo.
9. Non sistemarlo vicino al parabrezza o nel bagagliaio della vettura.
10. Per evitare i pericoli di fuoco o esplosioni quando la pressione del gas aumenta, non sistemarlo sotto la luce solare diretta o in punti che superano 50 °C o 122 °F.
11. Per evitare bruciature o fuoco, tenere mani e combustibili lontano da valvole di scarico e da carter ribaltabili.
12. Non immergerlo nell'acqua.
13. Non cercare di smontarlo, usarlo in modo non appropriato, modificarlo o manometterlo.
14. Lasciarlo raffreddare prima di applicare il coperchio di protezione.
15. Verificare, prima dell'utilizzo, che gli utensili non siano danneggiati.
16. Non forare, né aprire l'apparecchio.
17. Non pulire il saldatoio con detergenti a base di alcool.
18. Qualora si trasportino utensili di saldatura a bordo di velivoli, attenersi alle disposizioni di trasporto valide per la compagnia aerea.
19. Eventuali riparazioni devono essere eseguite esclusivamente da personale specializzato autorizzato.
20. Le riparazioni andranno effettuate esclusivamente da personale specializzato e autorizzato, oppure dal costruttore.

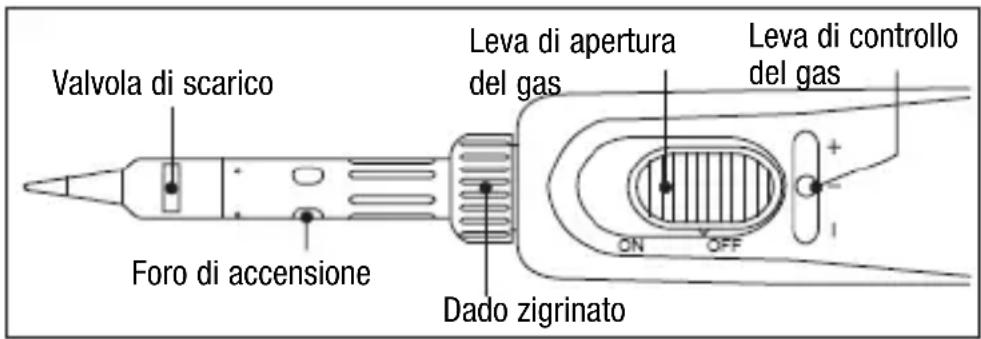

Come utilizzare un saldatoio e una fiaccola

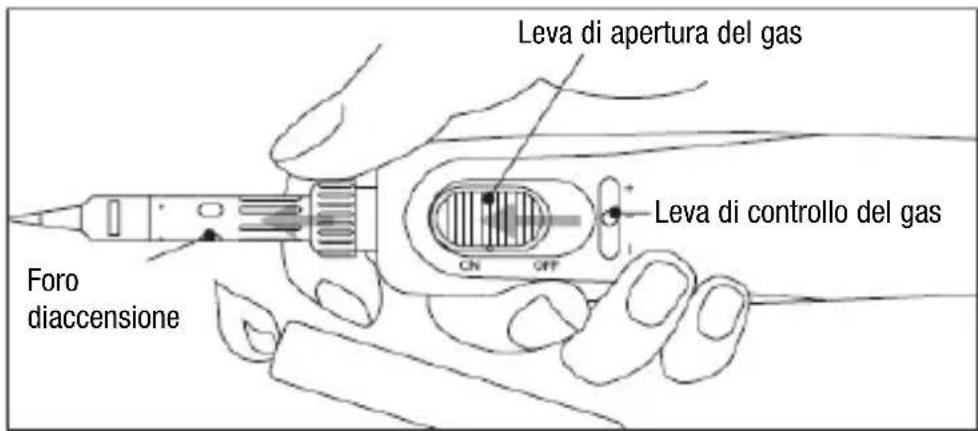

Istruzioni di accensione

1. Posizionare la leva di controllo al centro e poi spingere l'interruttore di apertura del gas verso l'alto.
2. Per aprire i fori di accensione, spingere il dado zigrinato verso l'alto.
3. Accendere inserendo la fiamma nel foro aperto come illustrato inbasso.
   Tenere fermo il dado zigrinato finché il catalizzatore non èincandescente.
4. Regolare la temperatura della punta saldante muovendo la leva di controllo del gas da sinistra verso destra.

L'aria di scarico calda fuoriesce dall'apertura sulla punta. Per evitarefuoco e bruciature, tenere combustibili e mani lontano dall'apertura. Latemperatura della fiaccola può essere regolata muovendo la leva dicontrollo del gas da sinistra verso destra.

Come impiegare una punta a fiaccla

Sbloccare e rimuovere la punta girando il dado zigrinato e poi montareuna punta a fiaccola. L'accensione è uguale a quella della punta di saldatura. Accendere nel foro e non nella parte superiore della punta afiaccola.

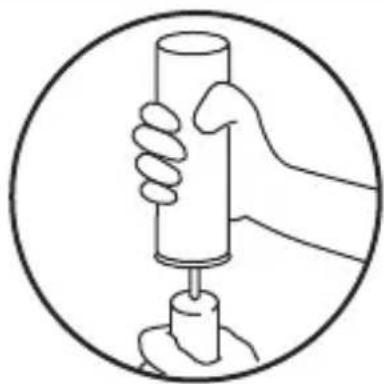

Come introdurre il butano (T005 16 160 99)

Utilizzare solo butano di alta qualità.

1. Controllare il vetro spia del combustibile.
2. Prima di introdurre il butano, assicurarsi che l'interruttore sia disinserito.
3. Tenere ferma l'unità con l'ugello di riempimento verso l'alto.
4. Inserire l'ugello del contenitore del gas nell'ugello di riempimento e poi premere in basso. Il gas trabocca quando il serbatoio è pieno.

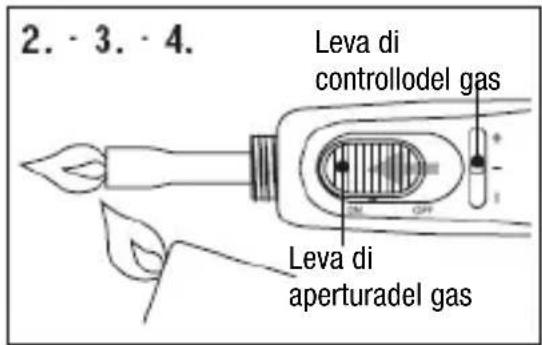

Impiego come fiaccola

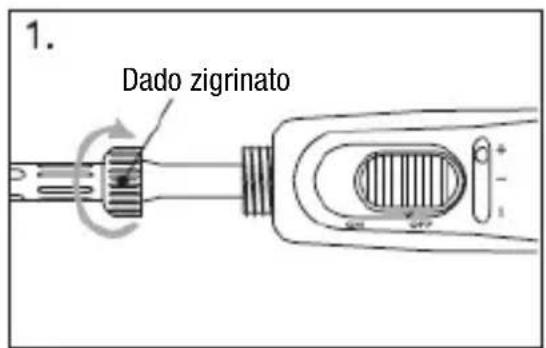

1. Sbloccare e rimuovere la punta girando il dado zigrinato versodestra come mostrato in precedenza.
2. Assicurarsi che la leva di controllo del gas sia posizionata al centro.
3. Inserire l'interruttore di apertura del gas.
4. Accendere come mostrato in precedenza.
5. Regolare l'altezza della fiamma muovendo la leva di controllo delgas da sinistra verso destra.

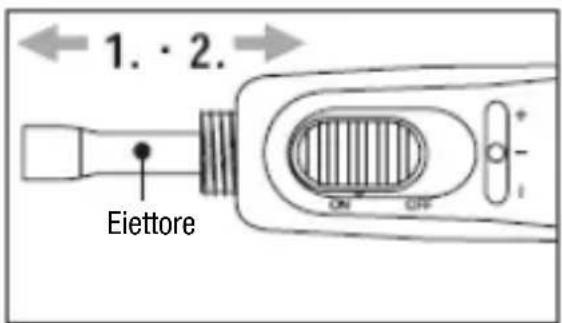

Come sostituire l'eiettore

Sostituire l'eiettore quando il gas nonscorre. Tirare l'eiettore verso l'alto, poi l'unitàsi stacca.Inserire il nuovo eiettore e poi premerel'unità verso il basso finché non è fis-sata.

Localizzazione guasti

Anomalie:	Causa del problema:	Correzione:
Nessuna accensione	1. Mancanza di gas2. Eiettore rotto, intasato o usurato3. Pressione del gas troppo alta o troppo bassa	1. Ripristinare il livello del butano2. Sostituire l’eiettore3. Muovere la leva di controllo del gas da sinistra verso destra
La punta non si riscalda	1. Catalizzatore usurato2. Insufficiente pressione del gas	1. Sostituire la punta2. Ripristinare il livello del butano
Se un apparecchio non funziona correttamente, si raccomanda di portarlo al più vicino Centro Assistenza Clienti autorizzato www.weller-tools.com.

Parti opzionali

Punta di saldatura rotonda

∅ 1 mm

T005 18 443 99

Punta di saldatura a scalpello

2,4 mm

T005 16 444 99

Punta di saldatura a scalpello

5 mm

T005 16 446 99

Punta di saldatura a

taglioinclinato 2 mm, 45°

T005 16 445 99

Punta a fiaccola

∅ 4.7 mm

T005 16 447 99

Eiettore

Coperchio di

protezione

T005 16 450 99

Combustibile di butano

per il ripristino

T005 16 160 99

Sbloccare e rimuovere la punta girando il dado zigrinato e poi montareuna punta a fiaccola. L'accensione è uguale a quella della punta di saldatura. Accendere nel foro e non nella parte superiore della punta afiaccola.
