SI0551 - Détecteur IFM - Notice d'utilisation et mode d'emploi gratuit

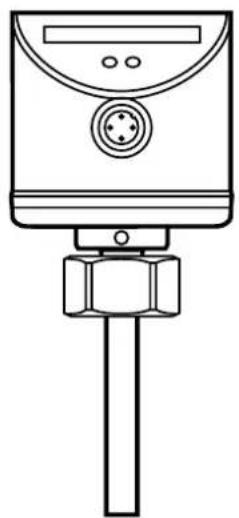

Type de produit	Capteur de débit (détecteur)
Modèle	SI0551
Marque	IFM
Principe de mesure	Calorimétrique
Plage de mesure (eau)	5…100 cm/s (réglable)
Signal de sortie	Analogique 4…20 mA
Alimentation	24 V DC (selon EN50178, TBTS/TBTP)
Raccordement électrique	Connecteur M12, 4 broches
Raccord process	Adaptateur séparé (commander séparément)
Matériau de la sonde	Acier inoxydable
Indice de protection	IP67 (estimé)
Température du fluide	0…80 °C (estimé)
Pression maximale	30 bar (estimé)
Profondeur d'installation min.	12 mm
Couple de serrage	25 Nm
Temps de réponse typique	1…10 s
Affichage	Rampe de 10 LED vertes (indication de débit)
Fonctions de réglage	Réglage débit max, débit min, reset usine, verrouillage
Entretien	Nettoyage périodique du bout de sonde avec chiffon doux (détartrant si nécessaire)
Sécurité	Conforme UE, montage et maintenance par personnel qualifié
Dimensions (approx.)	Longueur 80 mm, diamètre 27 mm (estimé)
Poids (approx.)	0.1 kg

FOIRE AUX QUESTIONS - SI0551 IFM

Quel est le principe de mesure du capteur SI0551 ?

Le capteur utilise le principe calorimétrique : il mesure la vitesse d'écoulement du fluide en détectant les variations de température.

Comment installer le capteur de débit IFM SI0551 ?

Montez l'adaptateur approprié sur le raccord process, graissez les filetages, insérez le capteur et serrez l'écrou à 25 Nm. La sonde doit être complètement immergée et la profondeur d'installation minimale est de 12 mm.

Quel type de signal de sortie fournit le SI0551 ?

Il fournit un signal analogique 4…20 mA proportionnel à la vitesse de circulation, avec une plage de détection réglable.

Comment régler le débit maximum sur le capteur SI0551 ?

Activez le débit normal dans l'installation. Appuyez et maintenez le bouton enfoncé jusqu'à ce que la LED 9 clignote (après environ 5 secondes), puis relâchez. L'appareil adapte l'affichage à ce débit.

Comment réinitialiser les réglages usine sur le SI0551 ?

Appuyez sur le bouton pendant au moins 15 secondes. Après environ 5 s la LED 9 s'allume puis clignote, et au bout de 15 s toutes les LED clignotent en orange. Relâchez alors le bouton pour retrouver les réglages d'usine.

Que faire si toutes les LED clignotent en rouge lors du réglage ?

Cela indique une erreur de réglage. Vérifiez le montage (chapitre 3), augmentez la différence entre débit max et min, ou effectuez les réglages dans l'ordre correct (d'abord max, puis min). L'appareil reste opérationnel sans modification.

Comment verrouiller le capteur pour éviter une reprogrammation involontaire ?

En mode de fonctionnement, appuyez simultanément sur les deux boutons de réglage pendant 10 secondes. L'affichage s'éteint pour confirmer le verrouillage. Répétez l'opération pour déverrouiller.

Quel entretien est recommandé pour le SI0551 ?

Vérifiez périodiquement la présence de dépôts sur le bout de sonde et nettoyez-le avec un chiffon doux. Les dépôts adhérents (calcaire) peuvent être enlevés avec un produit acétique ménager.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être en 24 V DC selon les normes EN50178 (TBTS/TBTP). Une tension inférieure à 19 V peut entraîner l'extinction des LED.

Le capteur SI0551 peut-il être utilisé avec des liquides autres que l'eau ?

Oui, mais il faut alors effectuer un réglage du débit minimum (après le réglage du débit maximum) pour adapter l'appareil aux propriétés du fluide, comme l'air ou les huiles.

MODE D'EMPLOI SI0551 IFM

Notice d'utilisation

Capteurs de débit

SI0551

SI5004

11458757 / 00 04 / 2021

1 Consignes de sécurité....3 2 Fonctionnement et caractéristiques.... 4 2.1 Applications 4 2.2 Fonctionnement surveillance de débit....4 3 Montage....5 3.1 Lieu de montage....5 3.2 Parasites dans la conduite.... 6 3.3 Montage....6 4 Raccordement électrique.... 7 5 Eléments de service et d'indication.... 7 6 Mise en service et réglages à l'eau 8 6.1 Réglage du débit maximum (option).... 8 7 Réglages supplémentaires (option)....9 7.1 Réglage du débit minimum....9 7.2 Récupérer les réglages de base effectués en usine (Reset).....9 7.3 Verrouiller / déverrouiller l'appareil 9 8 Défaut lors du réglage 10 9 Fonctionnement....10 10 Entretien.... 11

Remarque préliminaire

- Une demande d'opération est indiquée par " ▶ ". Exemple : ▶ Vérifier le bon fonctionnement de l'appareil.

- Un retour d'information correspondant à l'opération est indiqué par " > ": Exemple : > LED 9 s'allume.

1 Consignes de sécurité

- Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

- L'appareil est conforme aux dispositions et directives de l'UE en vigueur.

- L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.

- C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

2.1 Applications

L'appareil surveille le débit de liquides.

2.2 Fonctionnement surveillance de débit

L'appareil détecte la vitesse du débit selon le principe de mesure calorimétrique et la convertit en un signal de sortie analogique (4...20 mA).

Le signal de sortie correspond à la courbe caractéristique du capteur. Tout comme la rampe de LED il indique la vitesse de circulation relative au sein de la plage de détection réglée.

En cas de débit excessif (la vitesse de circulation est au dessus de la plage de détection) le signal de sortie augmente à 20...22 mA.

A: Affichage de fonctionnement (rampe de LED) B: vitesse de circulation C: courbe caractéristique D: signal du capteur E: signal de sortie en mA

L'appareil est fourni avec les valeurs suivantes réglées en usine : zone de détection = 5...100 cm/s dans l'eau.

Le temps de réponse typique de l'appareil est de 1...10 s.

3 Montage

L'adaptateur process permet le raccordement de l'appareil à différents raccords process.

• Les adaptateurs sont à commander séparément comme accessoires. Seuls les adaptateurs ifm garantissent un positionnement correct de l'appareil et l'étanchéité du raccord.
• Pour des débits faibles, des blocs adaptateurs ifm sont disponibles.

3.1 Lieu de montage

En général
• Le bout de la sonde doit être complètement couvert par le fluide.• Profondeur d'installation de la sonde : min. 12 mm.
Recommandé
• Pour des tuyaux horizontaux : montage latéral.• Pour des tuyaux verticaux : montage dans le tuyau qui monte.
Possible dans certaines applications.
• Tuyau horizontal / montage par le bas : si le tuyau est libre de dépôts.• Tuyau horizontal / montage par le haut : si le tuyau est complètement rempli de fluide.
A éviter
• Le bout de la sonde ne doit pas toucher la paroi du tuyau.• Ne pas monter dans des tuyaux descendants et ouverts vers le bas !

3.2 Parasites dans la conduite

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses semblables mènent à des perturbations du fluide.

Ceci affecte le fonctionnement de l'appareil.

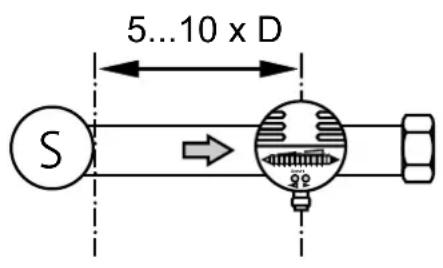

Recommandation : respecter des distances entre le capteur et les perturbations :

D = diamètre du tuyau; S = parasites

3.3 Montage

S'assurer que la pression n'est pas appliquée au circuit avant d'effectuer des travaux de montage. S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.

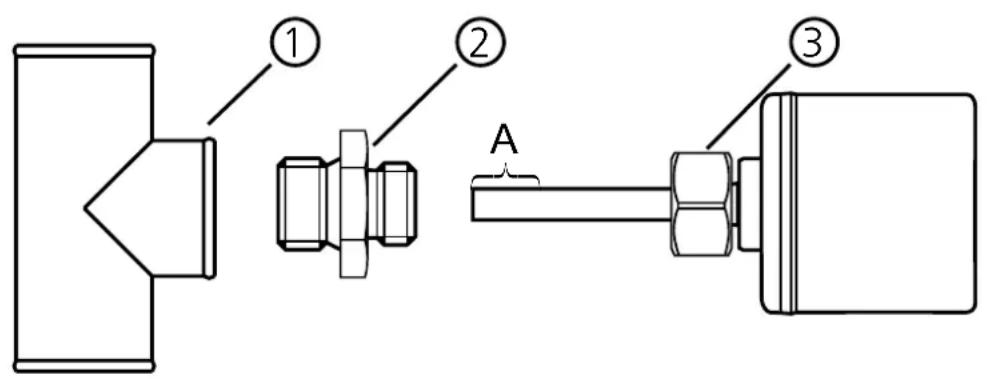

▶ Graisser les filetages du raccord process (1), de l'adaptateur (2) et de l'écrou (3). Attention : des lubrifiants ne doivent pas être en contact avec le bout de la sonde (A). ▶ Visser l'adaptateur approprié sur le raccord process. ▶ Mettre le capteur de débit sur l'adaptateur et serrer l'écrou. Couple de serrage 25 Nm. Maintenir l'orientation de l'appareil.

4 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

▶ Mettre l'installation hors tension. ▶ Raccorder l'appareil comme suit :

Couleurs des fils conducteurs des connecteurs femelles ifm :

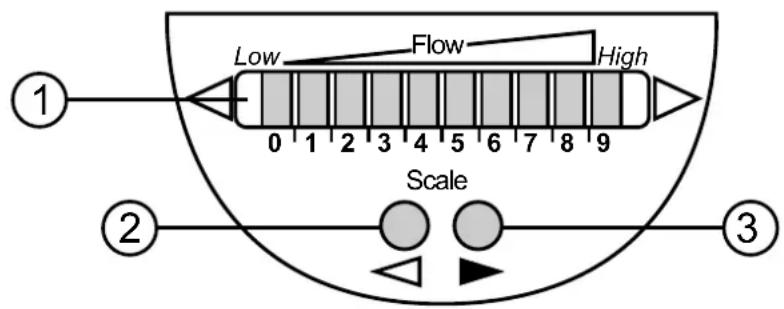

1: Affichage de fonctionnement

- Les LED vertes indiquent le débit actuel (les LED 0 à 9 représentent la gamme entre l'arrêt du débit et le débit maximal).

6 Mise en service et réglages à l'eau

(Pour des fluides autres que l'eau →7.1 : Réglage du débit mimimum).

▶ Mettre l'appareil sous tension d'alimentation.

Toutes les LED s'allument et s'éteignent de nouveau pas à pas. L'appareil se trouve donc en mode de fonctionnement. ▶ Activer le débit normal dans l'installation. ▶ Vérifier l'affichage et déterminer les prochaines étapes à suivre.

1		Le réglage usine est approprié pour l'application.► Aucun autre réglage n'est nécessaire.
2		Le débit normal est en dessous de la zone d'affichage.► Réglage du débit maximum (→ 6.1).
3		Le débit normal est au dessus la zone d'affichage (LED 9 clignote).► Réglage du débit maximum (→ 6.1).

L'appareil peut être remis au réglage usine à tout moment ( → 7.2).

6.1 Réglage du débit maximum (option)

L'appareil définit le débit présent comme débit normal et adapte l'affichage (toutes les LED sont allumées en vert).

Procéder comme suit :

▶ Activer le débit normal dans l'installation. ▶ Appuyer sur le bouton et le maintenir appuyé.

LED 9 s'allume, après env. 5 s elle clignote. ▶ Relâcher le bouton.

Ceci est l'adaptation optimale de l'appareil aux conditions de débit. Il passe en mode de fonctionnement, l'afficheur devrait maintenant indiquer l'exemple 1.

7.1 Réglage du débit minimum

Si l'appareil est utilisé pour d'autres fluides que l'eau (p. ex. dans l'air), l'appareil devrait également être adapté au débit minimum.

Attention : le réglage suivant ne doit être effectué qu'après le réglage du débit maximum.

Procéder comme suit :

▶ Activer le débit minimum dans l'installation ou arrêter le débit. ▶ Appuyer sur le bouton et le maintenir appuyé.

LED 0 s'allume, après env. 5 s elle clignote. ▶ Relâcher le bouton. L'appareil adopte la nouvelle valeur et passe en mode de fonctionnement.

7.2 Récupérer les réglages de base effectués en usine (Reset)

▶ Appuyer sur le bouton pendant au moins 15 s.

LED 9 s'allume, après env. 5 s elle clignote. Après env. 15 s les LED 0...9 clignotent en orange.

▶ Relâcher le bouton. Tous les réglages effectués en usine sont récupérés :

• plage de fonctionnement : 5...100 cm/s pour l'eau
• non verrouillé.

7.3 Verrouiller / déverrouiller l'appareil

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

▶ En mode de fonctionnement, appuyer simultanément sur les deux boutons de réglage pendant 10 s.

L'affichage s'éteint, l'appareil est verrouillé ou non verrouillé.

8 Défaut lors du réglage

Si le réglage n'est pas possible, toutes les LED clignotent en rouge. Ensuite, l'appareil redevient opérationnel sans aucune modification des valeurs.

Causes possibles / remèdes :

Erreur lors du montage.	► Lire chapitre 3 Montage. Vérifier si toutes les exigences sont remplies.
L'écart entre le débit maximum et le débit minimum est trop petit.	► Augmenter la différence de débit et effectuer ensuite un nouveau réglage.
Ordre réglage du débit maximum / débit minimum non respecté.	► Effectuer les deux opérations de réglage de nouveau dans l'ordre correct.

9 Fonctionnement

Après chaque mise sous tension, toutes les LED s'allument et s'éteignent de nouveau pas à pas; (pendant ce temps, le signal de sortie est 20 mA). Ensuite, l'appareil est opérationnel.

En cas de coupure ou interruption de la tension d'alimentation, tous les réglages restent actifs.

Affichages de fonctionnement
	Rampe de LED vertes : débit actuel au sein de la zone d'affichage.
	LED 9 clignote : débit actuel au dessus de la zone d'affichage.
	LED 0 clignote : débit actuel bien en dessous de la zone d'affichage.
Indication de défauts
Affichage inactif(aucune LED n'est allumée) :	Tension d'alimentation trop faible (< 19 V) ou coupée.Veiller à avoir une alimentation en tension correcte.

10 Entretien

Entretien recommandé :

▶ Vérifier périodiquement la présence éventuelle de dépôts en bout de sonde. ▶ Nettoyer avec un chiffon doux. Des dépôts adhérents (p. ex. chaux) peuvent être enlevés avec un produit acétique de nettoyage usuel.
