professionalLINE X 12000 M - Lampe BRENNENSTUHL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED mobile professionnel
Marque	Brennenstuhl
Modèle	professionalLINE X 12000 M
Référence	917133 0 121 (DE/F) / 917133 1 121 (CH)
Usage	Intérieur et extérieur (IP54)
Puissance	120 W
Tension nominale	220-240 V AC, 50/60 Hz
Courant nominal	0,52 A
Facteur de puissance	0,9
Indice de protection	IP54 (protégé contre les projections d'eau et poussières)
Indice de résistance aux chocs	IK07
Classe de protection	I
Dimensions (L x l x H)	31 x 31 x 10,4 cm
Poids	4,15 kg
Longueur de câble	5 m, type H07RN-F 3G1,5
Type de prise	DE/F (Schuko) ou CH selon modèle
Puissance maximale admissible sur prise intégrée	3400 W (DE/F) / 2000 W (CH)
Plage de température de fonctionnement	-20 °C à +50 °C
Surface de projection maximale	0,096 m²
Fonctions	Gradation par paliers (100% / 50%) et progressive (continu)
Montage sur trépied	Oui (vis fournies, trous sur l'anse)
Anse de maintien	Rabattable et réglable en inclinaison
Source lumineuse	LED non remplaçable (durée de vie de la lampe)
Entretien	Nettoyer avec un chiffon sec ou légèrement humide ; ne pas utiliser de solvants
Élimination	Ne pas jeter avec les ordures ménagères ; recyclage selon DEEE

FOIRE AUX QUESTIONS - professionalLINE X 12000 M BRENNENSTUHL

Puis-je utiliser le projecteur sous la pluie ?

Oui, car il est certifié IP54, ce qui le protège contre les projections d'eau. Toutefois, ne l'immergez jamais et assurez-vous que le capuchon d'étanchéité n'est pas endommagé.

Comment régler l'intensité lumineuse ?

Utilisez l'interrupteur arrière : deux appuis font passer de 100% à 50% ; appui maintenu permet une gradation progressive. Relâchez pour figer le niveau.

Puis-je brancher un autre appareil sur la prise intégrée ?

Oui, la prise arrière Ⓔ délivre du courant même lorsque la lumière est éteinte. Respectez la charge maximale : 3400 W pour les modèles DE/F, 2000 W pour les modèles CH.

La lampe LED peut-elle être remplacée ?

Non, la source lumineuse n'est pas remplaçable. Lorsqu'elle atteint sa fin de vie, le projecteur entier doit être remplacé. Ne l'ouvrez pas.

Comment nettoyer le projecteur ?

Éteignez et débranchez l'appareil. Utilisez un chiffon sec non pelucheux. Pour les taches tenaces, humidifiez légèrement le chiffon. N'utilisez jamais de solvants ou détergents agressifs.

Puis-je monter le projecteur sur un trépied ?

Oui, grâce aux trous sur l'anse et aux vis fournies (M6x45, M6x60, rondelles et écrous). Utilisez un trépied adapté et stable.

Que faire en cas de câble ou projecteur endommagé ?

N'utilisez pas l'appareil. Risque d'électrocution. Contactez un professionnel agréé ou le service technique Brennenstuhl. Un capuchon endommagé ne peut être remplacé.

Quelle est la distance minimale à respecter ?

Maintenez une distance d'au moins 0,5 mètre entre le projecteur et tout objet éclairé, afin d'éviter la surchauffe.

Puis-je utiliser le projecteur dans une atmosphère explosive ?

Non, interdit. L'appareil ne doit pas être utilisé en présence de liquides, gaz ou poussières inflammables. Danger de mort.

Comment éliminer le projecteur en fin de vie ?

Ne le jetez pas aux ordures ménagères. Respectez la directive DEEE (2012/19/UE) et déposez-le dans un point de collecte approprié pour recyclage.

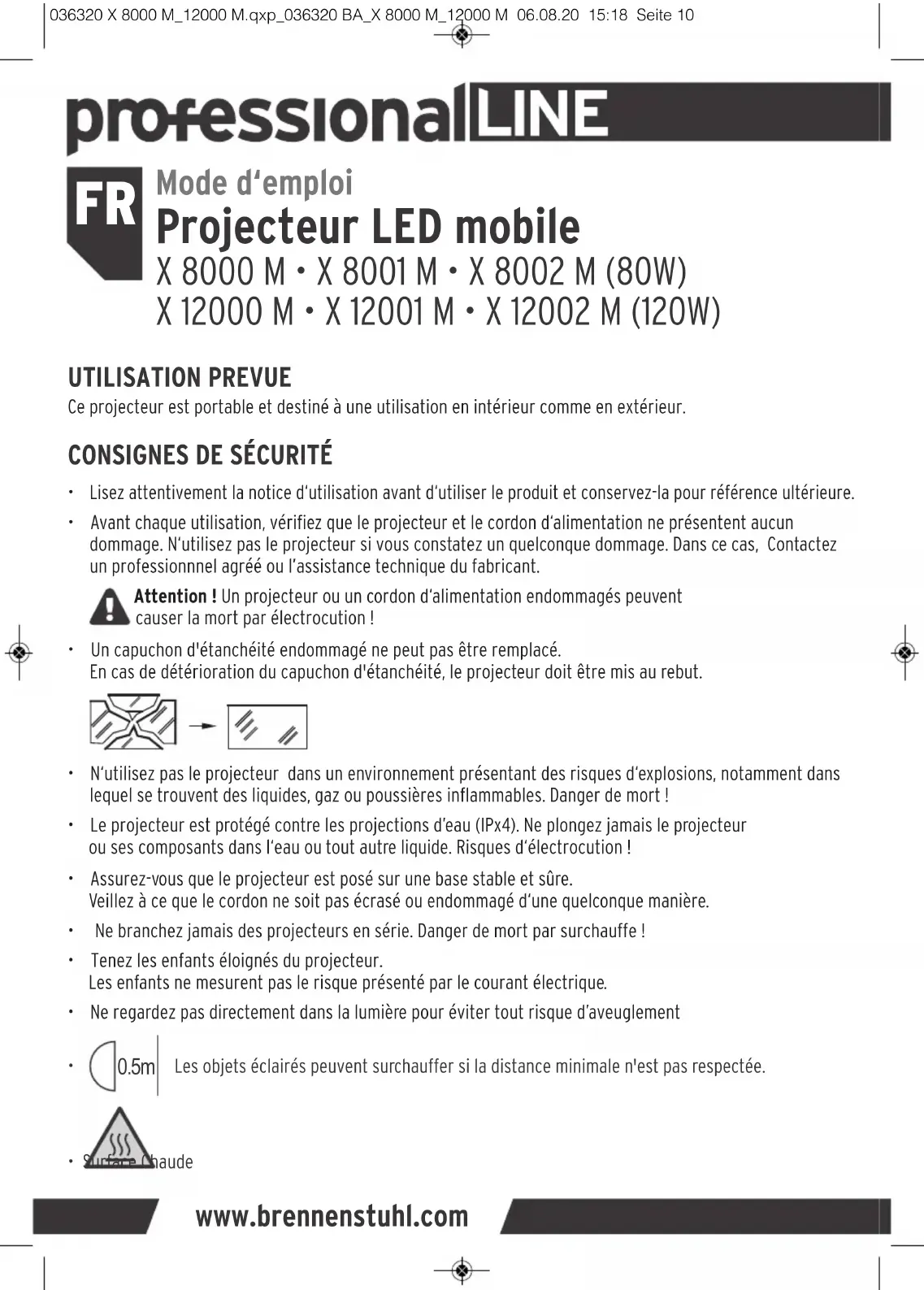

MODE D'EMPLOI professionalLINE X 12000 M BRENNENSTUHL

4 rue de Bruxelles · F-67170 Bernolsheim

lectra technik ag

Blegistrasse 13 · CH-6340 Baar

4 rue de Bruxelles · F-67170 Bernolsheim

lectra technik ag

Blegistrasse 13 · CH-6340 Baar

Projecteur LED mobile

Ce projecteur est portable et destiné à une utilisation en intérieur comme en extérieur.

Consignes de sécurité

• Lisez attentivement la notice d'utilisation avant d'utiliser le produit et conservez-la pour référence ultérieure.
• Avant chaque utilisation, vérifiez que le projecteur et le cordon d'alimentation ne présentent aucun dommage. N'utilisez pas le projecteur si vous constatez un quelconque dommage. Dans ce cas, Contactez un professionnel agréé ou l'assistance technique du fabricant.

Attention ! Un projecteur ou un cordon d'alimentation endommagés peuvent causer la mort par électrocution !

- Un capuchon d'étanchéité endommagé ne peut pas être remplacé. En cas de détérioration du capuchon d'étanchéité, le projecteur doit être mis au rebut.

- N'utilisez pas le projecteur dans un environnement présentant des risques d'explosions, notamment dans lequel se trouvent des liquides, gaz ou poussières inflammables. Danger de mort !

- Le projecteur est protégé contre les projections d'eau (IPx4). Ne plongez jamais le projecteur ou ses composants dans l'eau ou tout autre liquide. Risques d'électrocution !

- Assurez-vous que le projecteur est posé sur une base stable et sûre. Veillez à ce que le cordon ne soit pas écrasé ou endommagé d'une quelconque manière.

- Ne branchez jamais des projecteurs en série. Danger de mort par surchauffe !

- Tenez les enfants éloignés du projecteur. Les enfants ne mesurent pas le risque présenté par le courant électrique.

- Ne regardez pas directement dans la lumière pour éviter tout risque d'aveuglement

0.5m

Les objets éclairés peuvent surchauffer si la distance minimale n'est pas respectée.

- Surface Chaude

Brennenstuhl®

CARACTÉRISTIQUES TECHNIQUES

Désignation	X 8000 M/X 8001 M	X 8002 M	X 12000 M/X 12001 M	X 12002 M
Réf.	917133 0 801 /917133 1 801	917133 2 801	917133 0 121 /917133 1 121	917133 2 121
Prise de courant	DE/F	CH	DE/F	CH
Puissance admissiblede la prise de courant	80 W	80 W	120 W	120 W
Tension nominale	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz
Facteur de puissance	0,9	0,9	0,9	0,9
Puissance	0,34 A	0,34 A	0,52 A	0,52 A
IP, IK	IP 54, IK 07	IP 54, IK 07	IP 54, IK 07	IP 54, IK 07
Classe de protection	I	I	I	I
Câble	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5
Charge admise des prises	max. 3400 W	max. 2000 W	max. 3400 W	max. 2000 W
Plage de températuresen fonctionnement	-20°C - +50°C	-20°C - +50°C	-20°C - +50°C	-20°C - +50°C
Dimensions	31 x 31 x 9,7 cm	31 x 31 x 9,7 cm	31 x 31 x 10,4 cm	31 x 31 x 10,4 cm
Poids	3,7 kg	3,7 kg	4,15 kg	4,15 kg
Surface de projection maximale	0,096 m^2	0,096 m^2	0,096 m^2	0,096 m^2

Mettre le projecteur et l'allumer

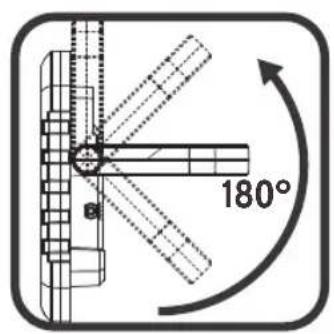

Placez le projecteur sur une surface sèche et plane. Utilisez le projecteur uniquement lorsque l'anse de maintien est dépliée A les différentes positions de l'anse de maintien réglable A permettent de modifier l'angle d'inclinaison du projecteur.

Matériel de montage pour trépied

Un jeu de vis est fourni pour le montage du projecteur sur les trépieds.

1x vis M6x45 + 1x rondelle, 2x vis M6x60, 2x rondelles et 2x écrous.

Monter le projecteur sur un trépied

À l'aide des trous sur l'anse de maintien prévus à cet effet, A le projecteur peut être monté sur un trépied adapté. Dans ce cas, contrôler la stabilité du trépied et la fixation du projecteur.

Allumer/éteindre et dimmer la lumière des projecteurs

Allumez le projecteur avec l'interrupteur B l'arrière.

L'intensité lumineuse peut être réglée par étapes et en continu :

Gradation par paliers : en appuyant deux fois sur l'interrupteur, il est possible de régler la lumière à 100 et 50 %.

Gradation progressive : appuyez sur l'interrupteur en permanence - l'intensité lumineuse est réduite lentement. Procédez de la même manière pour augmenter à nouveau l'intensité.

Si la position d'un interrupteur reste inchangée pendant plus de 3 secondes, le fait d'appuyer à nouveau sur cet interrupteur mène toujours à l'état "off".

Prise de courant

À l'arrière du projecteur se trouve une prise de courant Ⓔ, qui peut également servir de source d'électricité. La prise Ⓔ fonctionne également lorsque la lumière est éteinte.

COMPOSANTS ILLUSTRÉS

A Anse de maintien rabattable B Interrupteur marche/arrêt C Prise de courant D Câble de raccordement

EN OPTION TRÉPIED (non inclus)

Trépied ST 300 Réf. 1170310

Trépied TS 250 Réf. 1170610020

Trépied TS 170 Réf. 1170610010

Trépied TS 300 Réf. 9171991100

Maintenance et nettoyage

La lumière LED ne contient aucun composant nécessitant un entretien. La source lumineuse de cette lampe n'est pas remplaçable. Lorsque la source lumineuse a atteint la fin de sa durée de vie, la lampe entière doit être remplacée. La lampe ne doit pas être ouverte.

Avant le nettoyage, éteignez le projecteur et débranchez-le. Nettoyez le projecteur régulièrement à l'aide d'un chiffon sec et non pelucheux. Pour retirer les taches tenaces, vous pouvez utiliser un chiffon légèrement humidifié. N'utilisez pas de solvant, de détergent ni de solution caustique du même type.

Conformité

La conformité est consignée auprès du fabricant.

Éliminez les appareils électriques dans le respect de l'environnement !

Les appareils électriques ne doivent pas être jetés avec les ordures ménagères ! Selon la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques, les équipements électriques usagés doivent être collectés séparément et recyclés d'une manière respectueuse de l'environnement. Veuillez vous renseigner auprès de l'administration de votre ville ou de votre commune sur les possibilités de mise au rebut de l'appareil usagé.

Adresses

4 rue de Bruxelles · F-67170 Bernolsheim

lectra technik ag

Blegistrasse 13 · CH-6340 Baar

Pour plus d'informations, nous vous recommandons de consulter la rubrique Service/FAQ de notre site Web www. brennenstuhl. com
