INSTRUKCJA OBSŁUGI professionalLINE X 12000 M BRENNENSTUHL

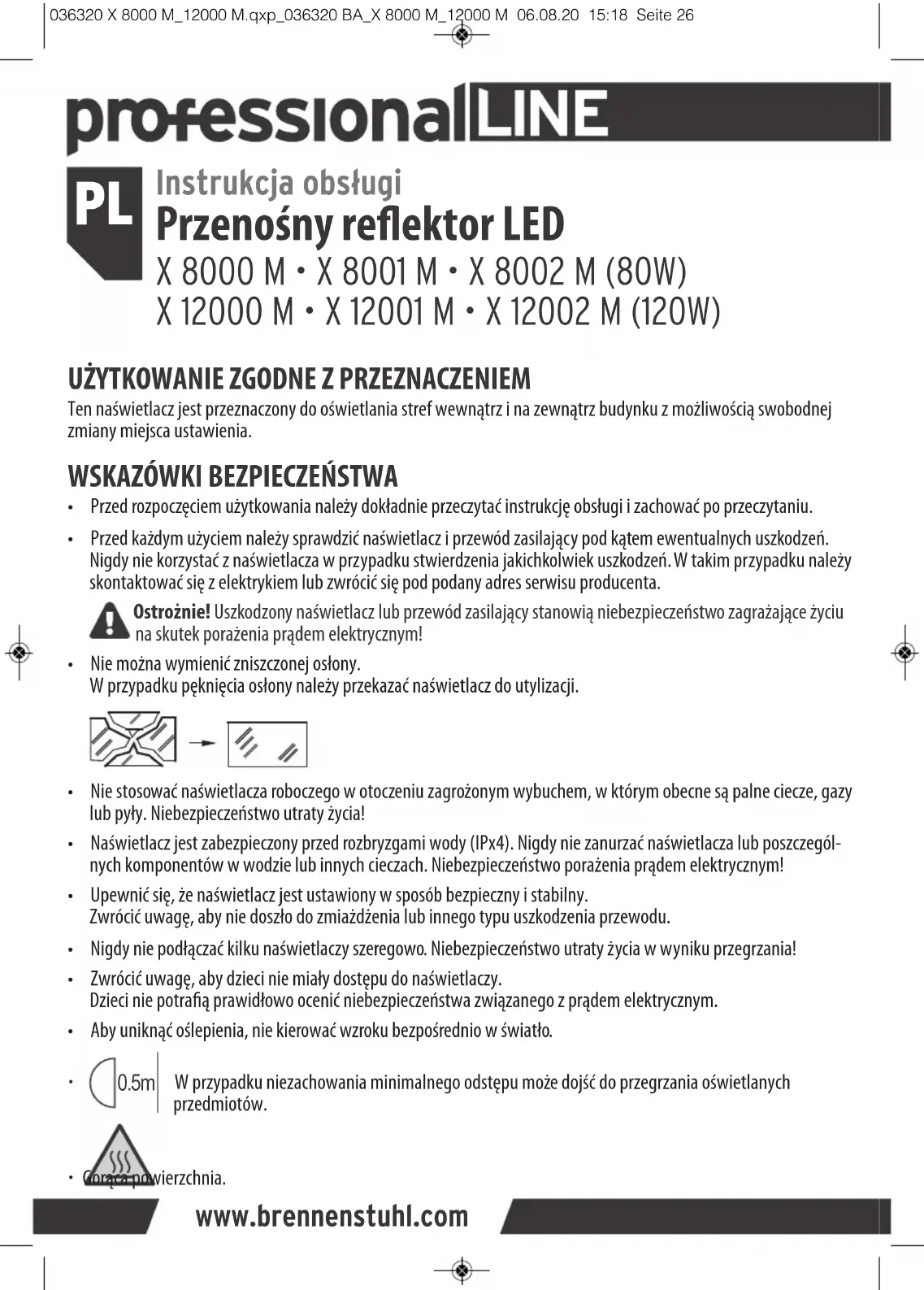

Instrukcja obsługi Przenośny reflektor LED

• Przed rozpoczęciem użytkowania należy dokładnie przeczytać instrukcję obsługi i zachować po przeczytaniu.

• Przed każdym użyciem należy sprawdzić naświetlacz i przewód zasilający pod kątem ewentualnych uszkodzeń. Nigdy nie korzystać z naświetlacza w przypadku stwierdzenia jakichkolwiek uszkodzeń. W takim przypadku należy skontaktować się z elektrykiem lub zwrócić się pod podany adres serwisu producenta. Ostrożnie! Uszkodzony naświetlacz lub przewód zasilający stanowią niebezpieczeństwo zagrażające życiu na skutek porażenia prądem elektrycznym! • Nie można wymienić zniszczonej osłony. W przypadku pęknięcia osłony należy przekazać naświetlacz do utylizacji.

• Nie stosować naświetlacza roboczego w otoczeniu zagrożonym wybuchem, w którym obecne są palne ciecze, gazy lub pyły. Niebezpieczeństwo utraty życia!
• Naświetlacz jest zabezpieczony przed rozbryzgami wody (IPx4). Nigdy nie zanurzać naświetlacza lub poszczegól- nych komponentów w wodzie lub innych cieczach. Niebezpieczeństwo porażenia prądem elektrycznym! • Upewnić się, że naświetlacz jest ustawiony w sposób bezpieczny i stabilny. Zwrócić uwagę, aby nie doszło do zmiażdżenia lub innego typu uszkodzenia przewodu.
• Nigdy nie podłączać kilku naświetlaczy szeregowo. Niebezpieczeństwo utraty życia w wyniku przegrzania!
• Zwrócić uwagę, aby dzieci nie miały dostępu do naświetlaczy. Dzieci nie potraą prawidłowo ocenić niebezpieczeństwa związanego z prądem elektrycznym.
• Aby uniknąć oślepienia, nie kierować wzroku bezpośrednio w światło.

• W przypadku niezachowania minimalnego odstępu może dojść do przegrzania oświetlanych przedmiotów.

• Gorąca powierzchnia. 0.5m Instrukcja obsługi Przenośny reektor LED X 8000 M • X 8001 M • X 8002 M (80W) X 12000 M • X 12001 M • X 12002 M (120W)

www.brennenstuhl.com26 036320 X 8000 M_12000 M.qxp_036320 BA_X 8000 M_12000 M 06.08.20 15:18 Seite 26DANE TECHNICZNE OBSŁUGA Ustawianie i włączanie naświetlacza Ustawić naświetlacz na suchej i równej powierzchni. Używać naświetlacza tylko z rozłożonym pałąkiem . Dzięki wielostopniowej regulacji pałąka naświetlacz można ustawić pod różnymi kątami nachylenia. Materiał do montażu statywu Do zamocowania naświetlacza na statywach marki Brennenstuhl służy dołączony zestaw śrub. 1 śruba M6x45 + 1 podkładka, 2 śruby M6x60, 2 podkładki i 2 nakrętki. Montaż naświetlacza na statywie Naświetlacz można również zamontować na odpowiednim statywie za pośrednictwem otworów znajdujących się na pałąku . Należy przy tym zwrócić uwagę na dostateczną stabilność statywu oraz prawidłowe zamocowanie naświetlacza. Włączanie / wyłączanie i ściemnianie naświetlacza Włączyć naświetlacz za pomocą przełącznika z tyłu urządzenia. Intensywność światła można regulować stopniowo i bezstopniowo. Ściemnianie stopniowe: 2-krotne naciśnięcie przełącznika umożliwia ustawienie intensywności światła 100 i 50%. Ściemnianie bezstopniowe: w tym celu należy wcisnąć i przytrzymać przycisk – intensywność światła powoli zmniejsza się. Aby ponownie zwiększyć intensywność, należy postąpić w ten sam sposób. Jeżeli pozycja przycisku pozostanie niezmieniona dłużej niż 3 sekundy, wówczas ponowne naciśnięcie zawsze powoduje wyłączenie naświetlacza.

Gniazdo wtykowe DE/F CH DE/F CH Moc 80 W 80 W 120 W 120 W Napięcie znamionowe 220 - 240 V AC 220 - 240 V AC 220 - 240 V AC 220 - 240 V AC 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz Współczynnik mocy 0,9 0,9 0,9 0,9 Prąd zasilania 0,34 A 0,34 A 0,52 A 0,52 A IP, IK IP 54, IK 07 IP 54, IK 07 IP 54, IK 07 IP 54, IK 07 Klasa ochrony I I I I Przewód zasilający 5m H07RN-F 3G1,5 5m H07RN-F 3G1,5 5m H07RN-F 3G1,5 5m H07RN-F 3G1,5 Obciążalność gniazda wtykowego max. 3400 W max. 2000 W max. 3400 W max. 2000 W Zakres temperatury do pracy -20°C – +50°C -20°C – +50°C -20°C – +50°C -20°C – +50°C Wymiary 31 x 31 x 9,7 cm 31 x 31 x 9,7 cm 31 x 31 x 10,4 cm 31 x 31 x 10,4 cm Ciężar 3,7 kg 3,7 kg 4,15 kg 4,15 kg Maks. zajmowana powierzchnia 0,096 m

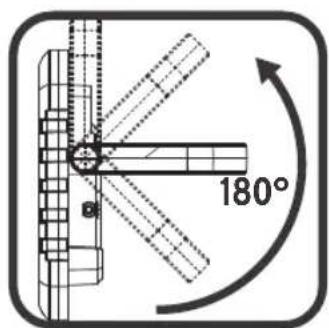

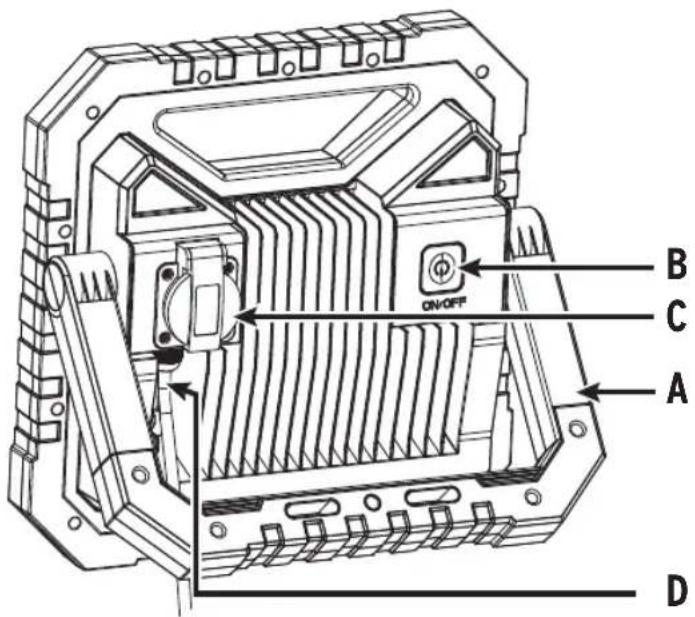

A Pałąk składany B Przełącznik wł./wył. i funkcyjny C Gniazdo wtykowe D Kabel zasilający 180° Gniazdo wtykowe Z tyłu naświetlacza znajduje się gniazdo wtykowex , dzięki któremu urządzenie może być również używane jako rozdzielacz prądu. Gniazdo działa także przy wyłączonym świetle.

STATYWY OPCJONALNE (nie wchodzi w zakres dostawy) Teleskopowy statyw budowlany ST 300 Nr art. 1170310 Teleskopowy statyw budowlany TS 250 Nr art. 1170610020 Teleskopowy statyw budowlany TS 170 Nr art. 1170610010 Teleskopowy statyw budowlany TS 300 Nr art. 9171991100

KONSERWACJA I CZYSZCZENIE

Oprawa oświetleniowa LED nie posiada elementów, które wymagałyby zabiegów konserwacyjnych. Źródło światła w naświetlaczu nie jest wymienne: gdy źródło światła wyeksploatuje się, należy wymienić cały naświetlacz. Nie wolno otwierać naświetlacza. Przed czyszczeniem wyłączyć naświetlacz i wyjąć wtyczkę z gniazda sieciowego. Regularnie czyścić naświetlacz suchą i niepozostawiającą kłaczków ściereczką. Do usuwania bardziej uporczywych zabrudzeń można użyć lekko zwilżonej szmatki. Nie stosować rozpuszczalników, żrących środków czyszczących itp.

www.brennenstuhl.com28 036320 X 8000 M_12000 M.qxp_036320 BA_X 8000 M_12000 M 06.08.20 15:18 Seite 28DEKLARACJA ZGODNOŚCI Deklaracja zgodności jest dostępna u producenta. UTYLIZACJA Urządzenia elektryczne należy utylizować w sposób bezpieczny dla środowiska! Urządzeń elektrycznych nie należy wyrzucać wraz z odpadami z gospodarstw domowych! Zgodnie z dyrektywą Unii Europejskiej 2012/19/UE w sprawie zużytych urządzeń elektrycznych i elektronicznych zużyte urządzenia elektryczne należy zbierać oddzielnie i przekazywać do recyklingu zgodnego z zasadami ochrony środowiska. Informacje na temat możliwości utylizacji wysłużonego sprzętu można uzyskać w urzędzie gminy lub miasta. ADRESY Hugo Brennenstuhl GmbH & Co. KG Seestraße 1 – 3 · D-72074 Tübingen Odnośnie dalszych informacji należy kontaktować się z działem serwisu / FAQ’s na naszej stronie internetowej www.brennenstuhl.com. H. Brennenstuhl S.A.S. 4 rue de Bruxelles · F-67170 Bernolsheim lectra technik ag Blegistrasse 13 · CH-6340 Baar www.professionalline.com 29 036320 X 8000 M_12000 M.qxp_036320 BA_X 8000 M_12000 M 06.08.20 15:18 Seite 29Hugo Brennenstuhl GmbH & Co. KG Seestr. 1 - 3 · D-72074 Tübingen H. Brennenstuhl S.A.S. 4 rue de Bruxelles · F-67170 Bernolsheim lectra technik ag Blegistrasse 13 · CH-6340 Baar www.brennenstuhl.com www.professionalline.com 0532581/3220 036320 X 8000 M_12000 M.qxp_036320 BA_X 8000 M_12000 M 06.08.20 15:18 Seite 30
