Produkttyp	Professionell mobil LED-strålkastare
Varumärke	Brennenstuhl
Modell	professionalLINE X 12000 M
Referens	917133 0 121 (DE/F) / 917133 1 121 (CH)
Användning	Inomhus och utomhus (IP54)
Effekt	120 W
Märkspänning	220-240 V AC, 50/60 Hz
Märkström	0,52 A
Effektfaktor	0,9
IP-klass	IP54 (skyddad mot vattenstänk och damm)
Slagtålighetsindex	IK07
Skyddsklass	I
Mått (L x B x H)	31 x 31 x 10,4 cm
Vikt	4,15 kg
Kabellängd	5 m, typ H07RN-F 3G1,5
Kontakttyp	DE/F (Schuko) eller CH beroende på modell
Maximal belastning på integrerat uttag	3400 W (DE/F) / 2000 W (CH)
Driftstemperaturområde	-20 °C till +50 °C
Maximal projiceringsyta	0,096 m²
Funktioner	Stegvis dimring (100% / 50%) och kontinuerlig dimring
Montering på stativ	Ja (medföljande skruvar, hål på handtaget)
Bärhandtag	Fällbart och justerbart i lutning
Ljuskälla	Icke utbytbar LED (lampans livslängd)
Underhåll	Rengör med torr eller lätt fuktad trasa; använd inte lösningsmedel
Avfallshantering	Får inte kastas med hushållsavfall; återvinns enligt WEEE-direktivet

Vanliga frågor - professionalLINE X 12000 M BRENNENSTUHL

Kan jag använda strålkastaren i regn?

Ja, eftersom den är certifierad IP54, vilket skyddar mot vattenstänk. Doppa den dock aldrig och se till att tätningslocket inte är skadat.

Hur justerar jag ljusstyrkan?

Använd strömbrytaren på baksidan: två tryck växlar från 100% till 50%; håll intryckt för kontinuerlig dimring. Släpp för att frysa nivån.

Kan jag ansluta en annan enhet till det integrerade uttaget?

Ja, det bakre uttaget Ⓔ levererar ström även när ljuset är släckt. Överskrid inte maximal belastning: 3400 W för DE/F-modeller, 2000 W för CH-modeller.

Kan LED-lampan bytas ut?

Nej, ljuskällan är inte utbytbar. När den når slutet av sin livslängd måste hela strålkastaren bytas ut. Öppna den inte.

Hur rengör jag strålkastaren?

Stäng av och koppla ur enheten. Använd en torr, luddfri trasa. För envisa fläckar, fukta trasan lätt. Använd aldrig lösningsmedel eller starka rengöringsmedel.

Kan jag montera strålkastaren på ett stativ?

Ja, tack vare hålen på handtaget och medföljande skruvar (M6x45, M6x60, brickor och muttrar). Använd ett lämpligt och stabilt stativ.

Vad gör jag om kabeln eller strålkastaren är skadad?

Använd inte enheten. Risk för elektrisk stöt. Kontakta en auktoriserad fackman eller Brennenstuhls tekniska service. Ett skadat tätningslock kan inte bytas ut.

Vilket är det minsta avstånd som måste hållas?

Håll ett avstånd på minst 0,5 meter mellan strålkastaren och alla upplysta föremål för att undvika överhettning.

Kan jag använda strålkastaren i explosiv atmosfär?

Nej, förbjudet. Enheten får inte användas i närvaro av brandfarliga vätskor, gaser eller damm. Livsfara.

Hur kasserar jag strålkastaren vid slutet av dess livslängd?

Kasta den inte i hushållsavfallet. Följ direktivet WEEE (2012/19/EU) och lämna den på en lämplig återvinningsstation.

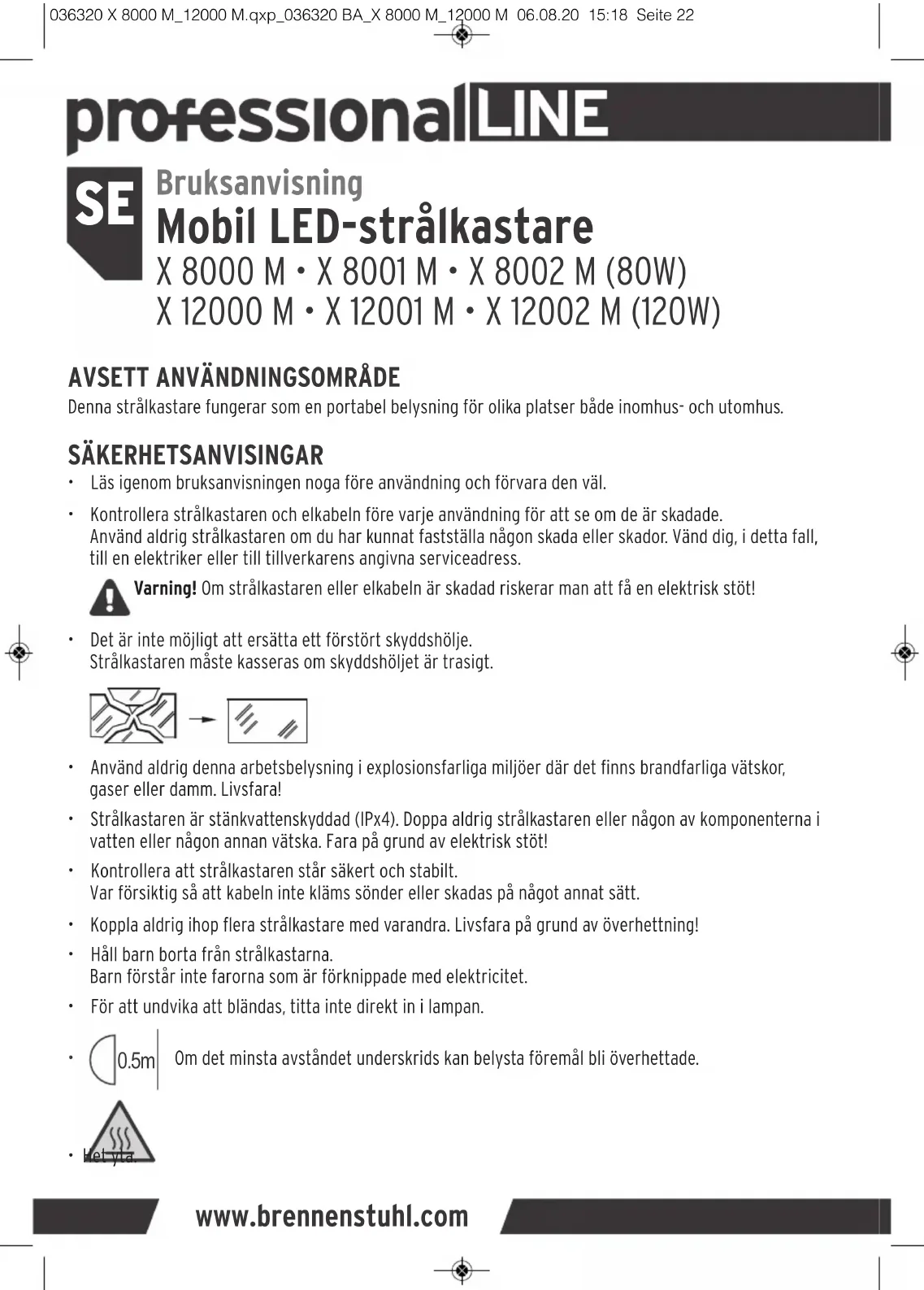

BRUKSANVISNING professionalLINE X 12000 M BRENNENSTUHL

Denna strålkastare fungerar som en portabel belysning för olika platser både inomhus- och utomhus.

SÄKERHETSANVISINGAR

• Läs igenom bruksanvisningen noga före användning och förvara den väl.
• Kontrollera strålkastaren och elkabeln före varje användning för att se om de är skadade. Använd aldrig strålkastaren om du har kunnat fastställa någon skada eller skador. Vänd dig, i detta fall, till en elektriker eller till tillverkarens angivna serviceadress.

Varning! Om strålkastaren eller elkabeln är skadad riskerar man att få en elektrisk stöt!

- Det är inte möjligt att ersätta ett förstört skyddshölje. Strålkastaren måste kasseras om skyddshöljet är trasigt.

• Använd aldrig denna arbetsbelysning i explosionsfarliga miljöer där det finns brandfarliga vätskor, gaser eller damm. Livsfara!
• Strålkastaren är stänkvattenskyddad (IPx4). Doppa aldrig strålkastaren eller någon av komponenterna i vatten eller någon annan vätska. Fara på grund av elektrisk stöt!
• Kontrollera att strålkastaren står säkert och stabilt. Var försiktig så att kabeln inte kläms sönder eller skadas på något annat sätt.
• Koppla aldrig ihop flera strålkastare med varandra. Livsfara på grund av överhettning!
• Håll barn borta från strålkastarna. Barn förstår inte farorna som är förknippade med elektricitet.
• För att undvika att bländas, titta inte direkt in i lampan.

. 0.5m

Om det minsta avståndet underskrids kan belysta föremål bli överhettade.

brennenstuhl®

TEKNISKA DATA

Typbeteckning	X 8000 M/X 8001 M	X 8002 M	X 12000 M/X 12001 M	X 12002 M
Art.-nr	917133 0 801 /917133 1 801	917133 2 801	917133 0 121 /917133 1 121	917133 2 121
Eluttag	DE/F	CH	DE/F	CH
Effekt	80 W	80 W	120 W	120 W
Nominell spänning	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz
Effektfaktor	0,9	0,9	0,9	0,9
Nätström	0,34 A	0,34 A	0,52 A	0,52 A
IP, IK	IP 54, IK 07	IP 54, IK 07	IP 54, IK 07	IP 54, IK 07
Skyddsklass	I	I	I	I
Anslutningsledning	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5
Eluttagets belastning	max. 3400 W	max. 2000 W	max. 3400 W	max. 2000 W
Temperaturområde drift	-20°C - +50°C	-20°C - +50°C	-20°C - +50°C	-20°C - +50°C
Mått	31 x 31 x 9,7 cm	31 x 31 x 9,7 cm	31 x 31 x 10,4 cm	31 x 31 x 10,4 cm
Vikt	3,7 kg	3,7 kg	4,15 kg	4,15 kg
max. projicerad yta	0,096 m^2	0,096 m^2	0,096 m^2	0,096 m^2

ANVÄNDNING

Ställ upp och slå på strålkastaren

Ställ strålkastaren på ett torrt och jämnt underlag. Använd endast lampan med bygeln Ⓐ utfälld. Den justerbara bygeln Ⓐ kan ställas in i flera olika lägen, så att man kan ändra strålkastarens lutningsvinkel.

Monteringsmaterial för stativ

För att man ska kunna fästa strålkastaren vid Brennenstuhls stativ medföljer en sats med skruvar. 1x skruv M6x45 + 1x underläggsbricka, 2x skruvar M6x60, 2x underläggsbrickor och 2x muttrar.

Montera strålkastaren på ett stativ

Med hjälp av hålen i bygeln Ⓐ kan strålkastaren monteras på ett lämpligt stativ. Var noga med att stativet står tillräckligt stadigt och att strålkastaren är ordentligt fastsatt på stativet.

Slå av och på strålkastaren och använd dimmerfunktionen

Slå på strålkastaren med knappen Bå baksidan. Ljusstyrkan kan ställas in både stegvis och steglöst.

Stegvis dimmerfunktion: genom att trycka två gånger på knappen kan ljusstyrkan ställas in på 100 eller 50 %. Steglös dimmerfunktion: när knappen hålls intryckt så sänks ljusstyrkan långsamt. Gör på samma sätt för att öka ljusstyrkan igen. Om samma brytarläge är inställt längre än 3 sekunder, kopplar man alltid om till "av"-läget om man trycker en gång till.

professionalLINE

Eluttag

På baksidan av strålkastaren sitter ett eluttag Ⓐ som kan användas för strömförsörjning. Eluttaget Ⓐ fungerar även när lampan är avstängd.

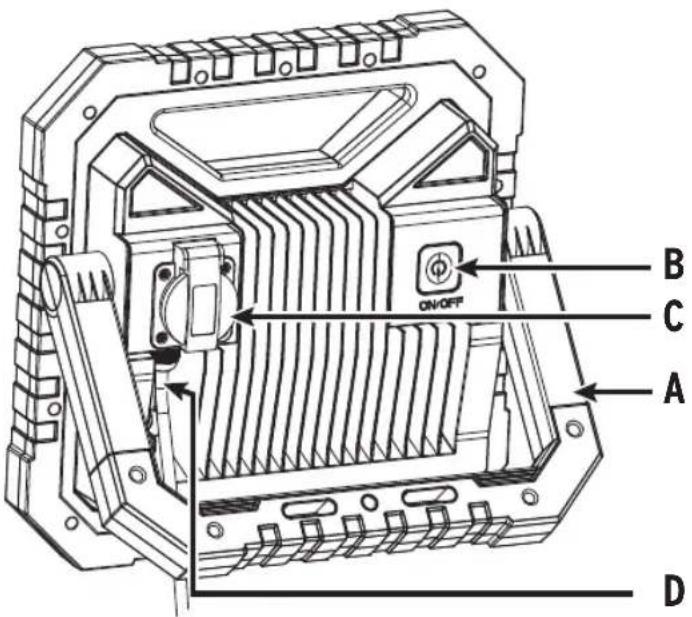

AVBILDADE KOMPONENTER

VALFRITT TILLBEHÖR (ingår inte i leveransen)

Modell teleskopstativ ST 300 Art.-nr 1170310

Modell teleskopstativ TS 250 Art.-nr 1170610020

Modell teleskopstativ TS 170 Art.-nr 1170610010

Modell teleskopstativ TS 30 Art.-nr 9171991100

UNDERHÅLL OCH RENGÖRING

Lampan innehåller inga komponenter som behöver underhållas. Det är inte möjligt att byta ut den här lampans Ijuskälla. När Ijuskällan har uppnätt slutet av sitt serviceliv måste man byta ut hela lampan. Ljusarmaturen får inte öppnas.

Stäng av strålkastaren före rengöringen och dra ur kontakten. Rengör strålkastaren regelbundet med en torr och luddfri trasa. Använd eventuellt en lätt fuktad trasa för att få bort envis smuts. Använd inte lösningsmedel, frätande rengöringsmedel eller liknande.

brennenstuhl®

KONFORMITET

Konformiteten förvaras hos tillverkaren.

AVFALLSHANTERING

Kassera elektriska apparater på ett miljövänligt sätt!

Elektriska apparater hör inte till hushållsavfall! Enligt EU-direktiv 2012/19 / EU om avfall av elektrisk och elektronisk utrustning, måste elektriska apparater samlas separat och återvinnas på ett miljövänligt sätt. Möjligheter att avfallshantera den uttjänta apparaten kan kommunalförvaltningen informera om.

ADRESSEN

För mer information rekommenderar vi området Service/FAQ:s på vår webbplats www.brennenstuhl.com.

www.professionalline.com
