Type product	Professionele mobiele LED-projector
Merk	Brennenstuhl
Model	professionalLINE X 12000 M
Referentie	917133 0 121 (DE/F) / 917133 1 121 (CH)
Gebruik	Binnen en buiten (IP54)
Vermogen	120 W
Nominale spanning	220-240 V AC, 50/60 Hz
Nominale stroom	0,52 A
Vermogensfactor	0,9
Beschermingsgraad	IP54 (beschermd tegen waterstralen en stof)
Schokbestendigheid	IK07
Beschermingsklasse	I
Afmetingen (L x B x H)	31 x 31 x 10,4 cm
Gewicht	4,15 kg
Kabellengte	5 m, type H07RN-F 3G1,5
Stekkertype	DE/F (Schuko) of CH afhankelijk van model
Maximaal toelaatbaar vermogen op ingebouwd stopcontact	3400 W (DE/F) / 2000 W (CH)
Bedrijfstemperatuurbereik	-20 °C tot +50 °C
Maximaal projectieoppervlak	0,096 m²
Functies	Stapsgewijze dimming (100% / 50%) en progressieve dimming (continu)
Montage op statief	Ja (schroeven meegeleverd, gaten in de beugel)
Draagbeugel	Inklapbaar en kantelbaar
Lichtbron	LED niet vervangbaar (levensduur van de lamp)
Onderhoud	Reinigen met een droge of licht vochtige doek; geen oplosmiddelen gebruiken
Afvoer	Niet bij het huisvuil; recycling volgens WEEE

Veelgestelde vragen - professionalLINE X 12000 M BRENNENSTUHL

Kan ik de projector in de regen gebruiken?

Ja, want hij is gecertificeerd IP54, wat hem beschermt tegen waterstralen. Dompel hem echter nooit onder en zorg dat de afdichtingskap niet beschadigd is.

Hoe stel ik de lichtintensiteit in?

Gebruik de achterste schakelaar: twee keer drukken schakelt van 100% naar 50%; ingedrukt houden zorgt voor een geleidelijke dimming. Laat los om het niveau vast te zetten.

Kan ik een ander apparaat op het ingebouwde stopcontact aansluiten?

Ja, het achterste stopcontact Ⓔ levert stroom, zelfs wanneer het licht uit is. Houd rekening met de maximale belasting: 3400 W voor DE/F-modellen, 2000 W voor CH-modellen.

Kan de LED-lamp worden vervangen?

Nee, de lichtbron is niet vervangbaar. Wanneer deze het einde van zijn levensduur bereikt, moet de hele projector worden vervangen. Open hem niet.

Hoe reinig ik de projector?

Schakel het apparaat uit en trek de stekker eruit. Gebruik een droge, pluisvrije doek. Voor hardnekkige vlekken kunt u de doek licht bevochtigen. Gebruik nooit oplosmiddelen of agressieve reinigingsmiddelen.

Kan ik de projector op een statief monteren?

Ja, dankzij de gaten in de beugel en de meegeleverde schroeven (M6x45, M6x60, ringen en moeren). Gebruik een geschikt en stabiel statief.

Wat te doen bij beschadigde kabel of projector?

Gebruik het apparaat niet. Elektrocutiegevaar. Neem contact op met een erkende professional of de technische dienst van Brennenstuhl. Een beschadigde kap kan niet worden vervangen.

Wat is de minimale afstand die moet worden aangehouden?

Houd een afstand van minimaal 0,5 meter aan tussen de projector en het verlichte object om oververhitting te voorkomen.

Kan ik de projector gebruiken in een explosieve omgeving?

Nee, verboden. Het apparaat mag niet worden gebruikt in de aanwezigheid van brandbare vloeistoffen, gassen of stof. Levensgevaar.

Hoe voer ik de projector af aan het einde van zijn levensduur?

Gooi het niet bij het huisvuil. Volg de WEEE-richtlijn (2012/19/EU) en lever het in bij een geschikt inzamelpunt voor recycling.

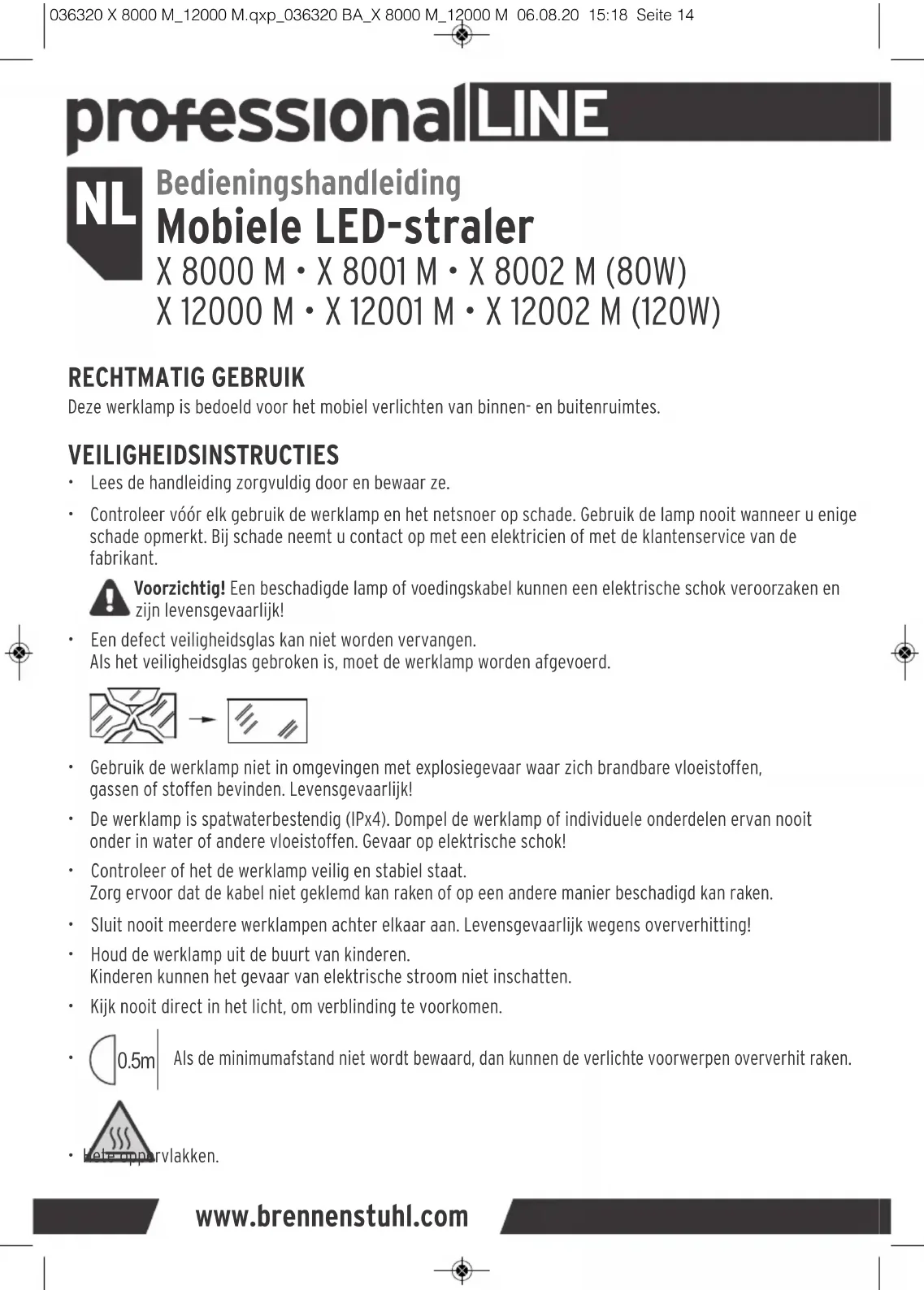

GEBRUIKSAANWIJZING professionalLINE X 12000 M BRENNENSTUHL

Bedieningshandleiding

Mobiele LED-straler

Deze werklamp is bedoeld voor het mobiel verlichten van binnen- en buitenruimtes.

VEILIGHEIDSINSTRUCTIES

• Lees de handleiding zorgvuldig door en bewaar ze.
• Controleer vóór elk gebruik de werklamp en het netsnoer op schade. Gebruik de lamp nooit wanneer u enige schade opmerkt. Bij schade neemt u contact op met een elektricien of met de klantenservice van de fabrikant.

Voorzichtig! Een beschadigde lamp of voedingskabel kunnen een elektrische schok veroorzaken en zijn levensgevaarlijk!

• Een defect veiligheidsglas kan niet worden vervangen.
  Als het veiligheidsglas gebroken is, moet de werklamp worden afgevoerd.

• Gebruik de werklamp niet in omgevingen met explosiegevaar waar zich brandbare vloeistoffen, gassen of stoffen bevinden. Levensgevaarlijk!
• De werklamp is spatwaterbestendig (IPx4). Dompel de werklamp of individuele onderdelen ervan nooit onder in water of andere vloeistoffen. Gevaar op elektrische schok!
• Controleer of het de werklamp veilig en stabiel staat. Zorg ervoor dat de kabel niet geklemd kan raken of op een andere manier beschadigd kan raken.
• Sluit nooit meerdere werklampen achter elkaar aan. Levensgevaarlijk wegens oververhitting!
• Houd de werklamp uit de buurt van kinderen. Kinderen kunnen het gevaar van elektrische stroom niet inschatten.
• Kijk nooit direct in het licht, om verblinding te voorkomen.

. 0.5m

Als de minimumafstand niet wordt bewaard, dan kunnen de verlichte voorwerpen oververhit raken.

• Hete oppervlakken.

brennenstuhl®

TECHNISCHE GEGEVENS

Productcode	X 8000 M/X 8001 M	X 8002 M	X 12000 M/X 12001 M	X 12002 M
Art.nr.	917133 0 801 /917133 1 801	917133 2 801	917133 0 121 /917133 1 121	917133 2 121
Stopcontact	DE/F	CH	DE/F	CH
Vermogen	80 W	80 W	120 W	120 W
Nominale spanning	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz
Vermogensfactor	0,9	0,9	0,9	0,9
Netstroom	0,34 A	0,34 A	0,52 A	0,52 A
IP, IK	IP 54, IK 07	IP 54, IK 07	IP 54, IK 07	IP 54, IK 07
Veiligheidscategorie	I	I	I	I
Voedingskabel	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5
Belastbaarheid van stopcontact	max. 3400 W	max. 2000 W	max. 3400 W	max. 2000 W
Bedrijfstemperatuur	-20°C - +50°C	-20°C - +50°C	-20°C - +50°C	-20°C - +50°C
Afmetingen	31 x 31 x 9,7 cm	31 x 31 x 9,7 cm	31 x 31 x 10,4 cm	31 x 31 x 10,4 cm
Gewicht	3,7 kg	3,7 kg	4,15 kg	4,15 kg
Max. projectieoppervlak	0,096 m^2	0,096 m^2	0,096 m^2	0,096 m^2

BEDIENING

De werklamp opstellen en inschakelen

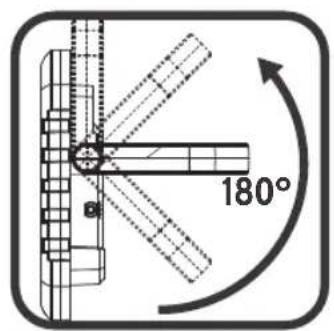

Plaats de lamp op een droog, effen oppervlak. Gebruik de werklamp uitsluitend met opengeklapte beugel A. Met de in meerdere standen verstelbare beugel A kunt u de werklamp in de gewenste hoek opstellen.

Bevestigingsmateriaal statief

Voor het bevestigen van de werklamp op een Brennenstuhl-statief is een schroevenset meegeleverd. 1x M6x45 schroef + 1x dichtingsring, 2x M6x60 schroeven, 2x dichtingsringen en 2x moeren.

De werklamp op een statief bevestigen

De werklamp kan met behulp van de gaten op de beugel Ⓐ ook op een gepast statief worden gemonteerd. Zorg er daarbij voor dat het statief stabiel genoeg is en dat de werklamp stevig bevestigd is.

De werklamp in-/uitschakelen en dimmen

Schakel de werklamp in met behulp van de schakelaar Bp de achterkant.

De helderheid kan trapsgewijs en traploos worden ingesteld.

Trapsgewijs dimmen: druk tweemaal op de schakelaar om de werklamp op 100% en 50% helderheid in te stellen.

Traploos dimmen: houd de schakelaar ingedrukt: de helderheid wordt langzaam verminderd. Ga op dezelfde manier te werk om de intensiteit weer te verhogen. Als een schakelaarpositie langer dan 3 seconden onveranderd blijft, keert u door deze nogmaals in te drukken altijd terug naar de "uit"-stand.

professionalLINE

Stopcontact

Aan de achterkant van de werklamp bevindt zich een stopcontact Ⓔ, zodat de werklamp ook als stroomverdeler kan worden gebruikt. Het stopcontact Ⓔ werkt ook wanneer de werklamp uitgeschakeld is.

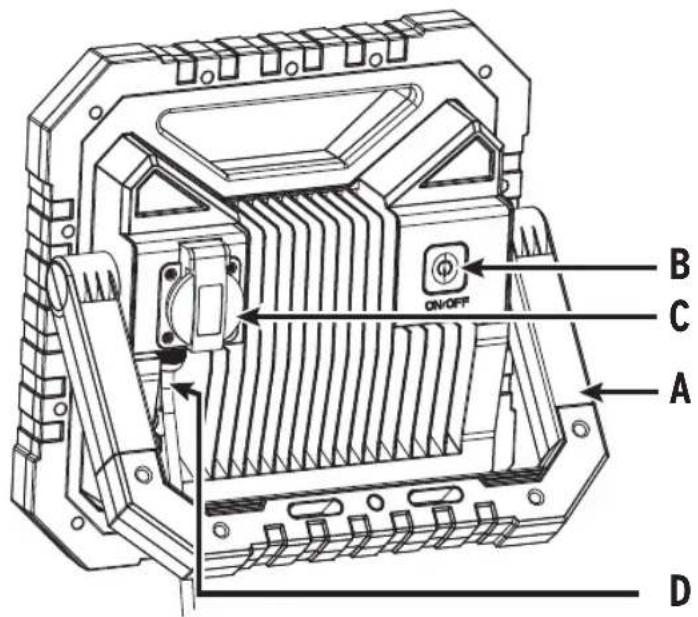

AFGEBEELDE COMPONENTEN

A Klapbeugel
B Aan-/uit-/modus-schakelaar
C Stopcontact
D Aansluitkabel

OPTIONEEL STATIEF (niet meegeleverd)

Bouw telescoop statief ST 300 Art.nr. 1170310

Bouw telescoop statief TS 250 Art.nr. 1170610020

Bouw telescoop statief ST 170 Art.nr. 1170610010

Bouw telescoop statief TS 300 Art.nr. 9171991100

ONDERHOUD EN REINIGING

De LED-lamp bevat geen componenten die moeten worden onderhouden. De lichtbron van deze werklamp kan niet worden vervangen. Wanneer de levensduur van de lichtbron vervallen is, moet de volledige werklamp worden vervangen. De werklamp mag niet worden geopend.

Schakel de werklamp uit en haal de stekker uit het stopcontact voordat u de werklamp reinigt. Maak de werklamp regelmatig schoon met een droge, pluisvrije doek. Om hardnekkig vuil te verwijderen, kunt u een lichtjes bevochtigde doek gebruiken. Gebruik nooit oplosmiddelen, bijtende schoonmaakmiddelen etc.

brennenstuhl®

CONFORMITEIT

De conformiteit is bij de fabrikant gedeponeerd.

AFVOER

Elektrische apparaten moeten op milieuvriendelijke Wijze Worden afgevoerd!

Elektrische apparaten horen niet in het huishoudelijk afval! Volgens de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur moeten oude elektrische apparaten gescheiden Worden ingezameld en bij een milieuvriendelijk recyclingcentrum Worden afgegeven. Informatie over de mogelijke afvoer van het afgedankte apparaat krijgt u bij uw gemeente.

ADRESSEN

Voor meer informatie raden we u aan om op onze website www.brennenstuhl.com de rubriek Onderhoud/FAQ's te bezoeken.

www.professionalline.com
