professionalLINE X 12000 M - Lampe BRENNENSTUHL - Kostenlose Bedienungsanleitung

Produkttyp	Professioneller mobiler LED-Strahler
Marke	Brennenstuhl
Modell	professionalLINE X 12000 M
Referenz	917133 0 121 (DE/F) / 917133 1 121 (CH)
Verwendung	Innen- und Außenbereich (IP54)
Leistung	120 W
Nennspannung	220-240 V AC, 50/60 Hz
Nennstrom	0,52 A
Leistungsfaktor	0,9
Schutzart	IP54 (geschützt gegen Spritzwasser und Staub)
Stoßfestigkeitsindex	IK07
Schutzklasse	I
Abmessungen (L x B x H)	31 x 31 x 10,4 cm
Gewicht	4,15 kg
Kabellänge	5 m, Typ H07RN-F 3G1,5
Steckertyp	DE/F (Schuko) oder CH je nach Modell
Maximal zulässige Leistung auf integrierter Steckdose	3400 W (DE/F) / 2000 W (CH)
Betriebstemperaturbereich	-20 °C bis +50 °C
Maximale Projektionsfläche	0,096 m²
Funktionen	Stufenweise (100% / 50%) und stufenlose Dimmung (kontinuierlich)
Montage auf Stativ	Ja (Schrauben inklusive, Löcher im Bügel)
Haltebügel	Klappbar und neigungsverstellbar
Lichtquelle	Nicht austauschbare LED (Lebensdauer der Lampe)
Wartung	Mit einem trockenen oder leicht feuchten Tuch reinigen; keine Lösungsmittel verwenden
Entsorgung	Nicht mit Hausmüll entsorgen; Recycling gemäß WEEE

Häufig gestellte Fragen - professionalLINE X 12000 M BRENNENSTUHL

Kann ich den Strahler im Regen verwenden?

Ja, da er nach IP54 zertifiziert ist, was ihn vor Spritzwasser schützt. Tauchen Sie ihn jedoch niemals ein und stellen Sie sicher, dass die Schutzkappe nicht beschädigt ist.

Wie stelle ich die Lichtintensität ein?

Verwenden Sie den hinteren Schalter: zweimaliges Drücken schaltet von 100% auf 50%; gedrückt halten ermöglicht eine stufenlose Dimmung. Loslassen zum Fixieren der Stufe.

Kann ich ein anderes Gerät an die integrierte Steckdose anschließen?

Ja, die hintere Steckdose Ⓔ liefert auch bei ausgeschaltetem Licht Strom. Beachten Sie die maximale Last: 3400 W für Modelle DE/F, 2000 W für Modelle CH.

Kann die LED-Lampe ausgetauscht werden?

Nein, die Lichtquelle ist nicht austauschbar. Wenn sie das Ende ihrer Lebensdauer erreicht hat, muss der gesamte Strahler ersetzt werden. Öffnen Sie ihn nicht.

Wie reinige ich den Strahler?

Schalten Sie das Gerät aus und ziehen Sie den Stecker. Verwenden Sie ein trockenes, fusselfreies Tuch. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht. Verwenden Sie niemals Lösungsmittel oder aggressive Reinigungsmittel.

Kann ich den Strahler auf einem Stativ montieren?

Ja, dank der Löcher im Bügel und der mitgelieferten Schrauben (M6x45, M6x60, Unterlegscheiben und Muttern). Verwenden Sie ein geeignetes und stabiles Stativ.

Was tun bei beschädigtem Kabel oder Strahler?

Verwenden Sie das Gerät nicht. Stromschlaggefahr. Kontaktieren Sie einen autorisierten Fachmann oder den Brennenstuhl-Technikdienst. Eine beschädigte Kappe kann nicht ersetzt werden.

Welcher Mindestabstand muss eingehalten werden?

Halten Sie einen Abstand von mindestens 0,5 Meter zwischen dem Strahler und allen beleuchteten Objekten ein, um Überhitzung zu vermeiden.

Kann ich den Strahler in explosionsgefährdeter Umgebung verwenden?

Nein, verboten. Das Gerät darf nicht in Gegenwart von entzündlichen Flüssigkeiten, Gasen oder Stäuben verwendet werden. Lebensgefahr.

Wie entsorge ich den Strahler am Ende seiner Lebensdauer?

Entsorgen Sie ihn nicht im Hausmüll. Beachten Sie die WEEE-Richtlinie (2012/19/EU) und geben Sie ihn an einer geeigneten Sammelstelle zum Recycling ab.

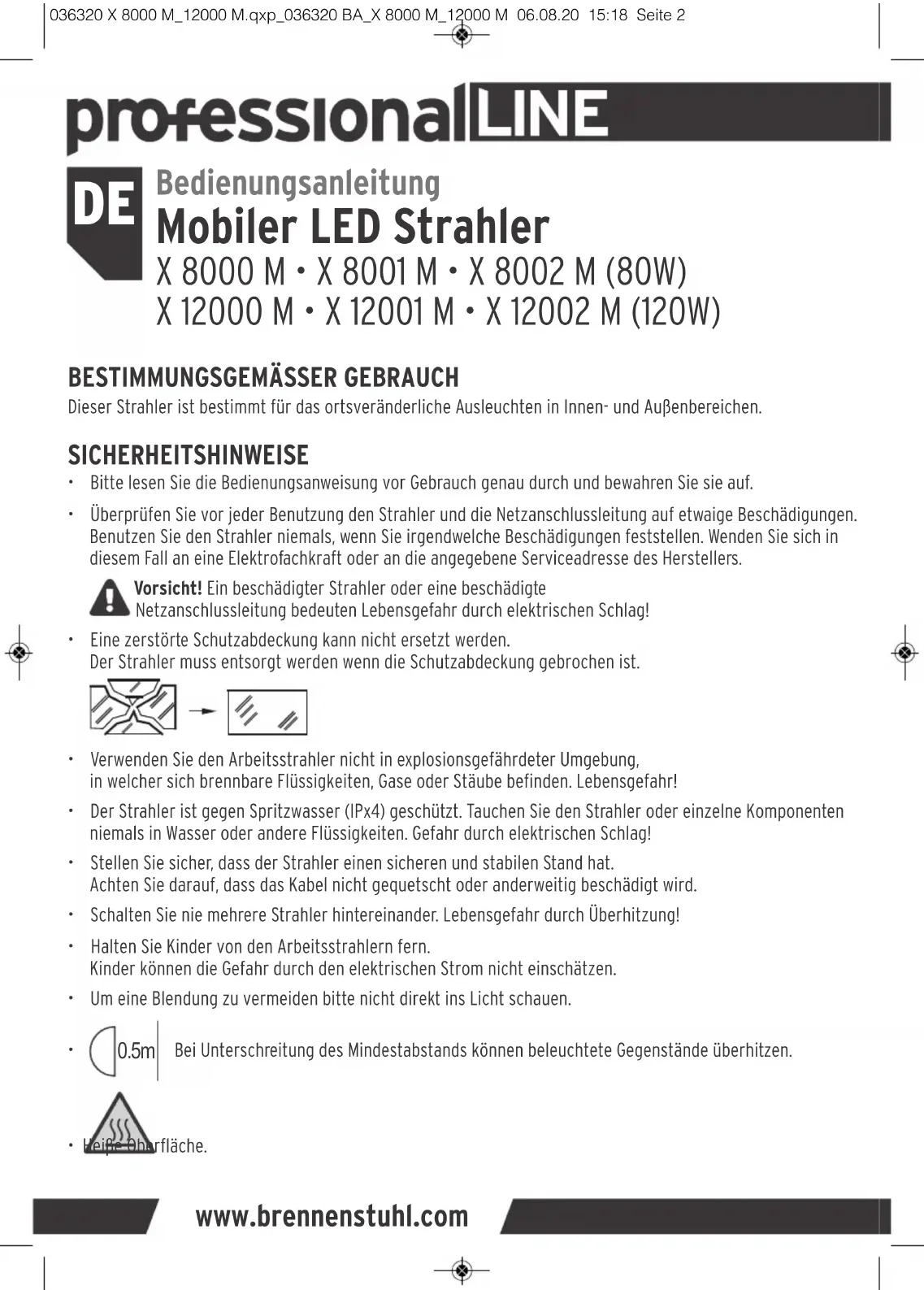

BEDIENUNGSANLEITUNG professionalLINE X 12000 M BRENNENSTUHL

BESTIMMUNGSGEMÄSSER GEBRAUCH

Dieser Strahler ist bestimmt für das ortsveränderliche Ausleuchten in Innen- und Außenbereichen.

SICHERHEITSHINWEISE

• Bitte lesen Sie die Bedienungsanweisung vor Gebrauch genau durch und bewahren Sie sie auf.
• Überprüfen Sie vor jeder Benutzung den Strahler und die Netzanschlussleitung auf etwaige Beschädigungen. Benutzen Sie den Strahler niemals, wenn Sie irgendwelche Beschädigungen feststellen. Wenden Sie sich in diesem Fall an eine Elektrofachkraft oder an die angegebene Serviceadresse des Herstellers.

Vorsicht! Ein beschädigter Strahler oder eine beschädigte

Netzanschlussleitung bedeuten Lebensgefahr durch elektrischen Schlag!

- Eine zerstörte Schutzabdeckung kann nicht ersetzt werden. Der Strahler muss entsorgt werden wenn die Schutzabdeckung gebrochen ist.

• Verwenden Sie den Arbeitsstrahler nicht in explosionsgefährdeter Umgebung, in welcher sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Lebensgefahr!
• Der Strahler ist gegen Spritzwasser (IPx4) geschützt. Tauchen Sie den Strahler oder einzelne Komponenten niemals in Wasser oder andere Flüssigkeiten. Gefahr durch elektrischen Schlag!
• Stellen Sie sicher, dass der Strahler einen sicheren und stabilen Stand hat. Achten Sie darauf, dass das Kabel nicht gequetscht oder anderweitig beschädigt wird.
• Schalten Sie nie mehrere Strahler hintereinander. Lebensgefahr durch Überhitzung!
• Halten Sie Kinder von den Arbeitsstrahlern fern. Kinder können die Gefahr durch den elektrischen Strom nicht einschätzen.
• Um eine Blendung zu vermeiden bitte nicht direkt ins Licht schauen.

. 0.5m

Bei Unterschreitung des Mindestabstands können beleuchtete Gegenstände überhitzen.

- Heiße Oberfläche.

brennenstuhl®

TECHNISCHE DATEN

Typenbezeichnung	X 8000 M/X 8001 M	X 8002 M	X 12000 M/X 12001 M	X 12002 M
Art.-Nr.	917133 0 801 /917133 1 801	917133 2 801	917133 0 121 /917133 1 121	917133 2 121
Steckdose	DE/F	CH	DE/F	CH
Leistung	80 W	80 W	120 W	120 W
Nennspannung	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz
Leistungsfaktor	0,9	0,9	0,9	0,9
Netzstrom	0,34 A	0,34 A	0,52 A	0,52 A
IP, IK	IP 54, IK 07	IP 54, IK 07	IP 54, IK 07	IP 54, IK 07
Schutzklasse	I	I	I	I
Anschlussleitung	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5
Belastbarkeit Steckdose	max. 3400 W	max. 2000 W	max. 3400 W	max. 2000 W
Temperaturbereich Betrieb	-20°C - +50°C	-20°C - +50°C	-20°C - +50°C	-20°C - +50°C
Maße	31 x 31 x 9,7 cm	31 x 31 x 9,7 cm	31 x 31 x 10,4 cm	31 x 31 x 10,4 cm
Gewicht	3,7 kg	3,7 kg	4,15 kg	4,15 kg
Max. projizierte Fläche	0,096 m^2	0,096 m^2	0,096 m^2	0,096 m^2

BEDIENUNG

Strahler aufstellen und einschalten

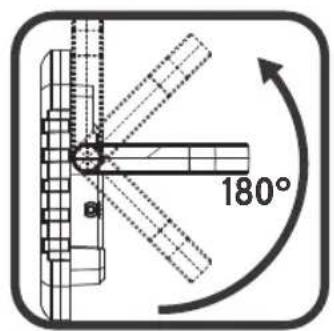

Stellen Sie den Strahler auf eine trockene, ebene Fläche. Benutzen Sie den Strahler nur mit ausgeklapptem Bügel A. Mit dem in mehreren Stufen verstellbaren Bügel A lassen sich verschiedene Neigungswinkel des Strahlers realisieren.

Stativ Montagematerial

Zur Befestigung des Strahlers auf Brennenstuhl Stativen liegt ein Schraubenset bei.

1x M6x45 Schraube + 1x Unterlegscheibe, 2x M6x60 Schrauben, 2x Unterlegscheiben und 2x Muttern.

Strahler auf ein Stativ montieren

Der Strahler kann mit Hilfe der Löcher am Bügel Auch auf ein geeignetes Stativ montiert werden. Achten Sie dabei unbedingt auf eine ausreichende Standfestigkeit des Stativs und eine feste Montage des Strahlers.

Ein-/Ausschalten und Dimmen des Strahlers

Schalten Sie den Strahler mit dem Schalter B auf der Rückseite ein.

Die Lichtintensität kann in Stufen und stufenlos eingestellt werden.

Dimmen in Stufen: durch 2-maliges Drücken des Schalters kann 100 und 50% Licht eingestellt werden.

Stufenloses Dimmen: drücken Sie dazu dauerhaft auf den Schalter – die Lichtintensität wird langsam nach unten geregelt. Verfahren Sie in derselben Weise, um die Intensität wieder zu erhöhen. Ist eine Schalterposition länger als 3 Sekunden unverändert, dann führt ein nochmaliges Drücken immer in den „aus“ Zustand.

professionalLINE

Steckdose

An der Rückseite des Strahlers befindet sich eine Steckdose Ⓔ, mit deren Hilfe er auch als Stromverteiler benutzt werden kann. Die Steckdose Ⓞ ist auch bei ausgeschaltetem Licht funktionsfähig.

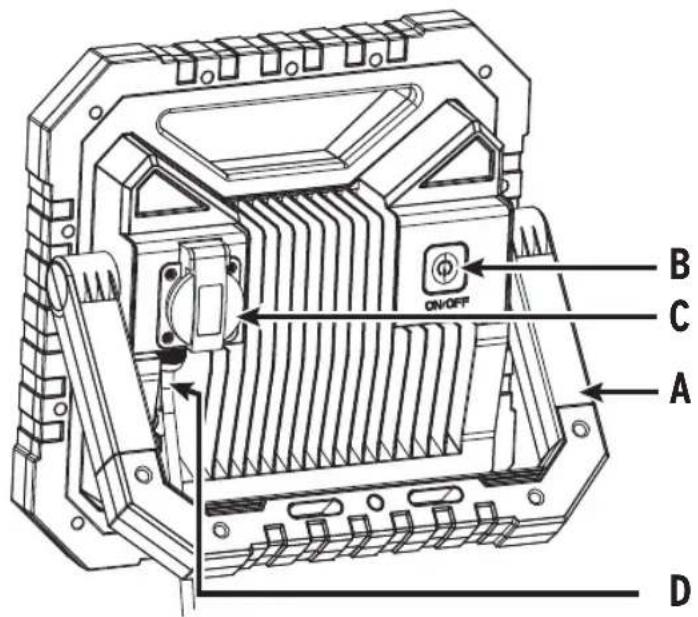

ABGEBILDETE KOMPONENTEN

A Klappbügel
B Ein-/Aus- und Funktionsschalter
C Steckdose
D Anschlusskabel

OPTIONALES STATIVZUBEHÖR (nicht im Lieferumfang enthalten)

Bau Teleskop Stativ ST 300 Art.-Nr. 1170310

Bau Teleskop Stativ TS 250 Art.-Nr. 1170610020

Bau Teleskop Stativ TS 170 Art.-Nr. 1170610010

Bau Teleskop Stativ TS 300 Art.-Nr. 9171991100

WARTUNG UND REINIGUNG

Die LED-Leuchte enthält keine Komponenten, die gewartet werden müssen. Die Lichtquelle dieser Leuchte ist nicht ersetzbar, wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuchte zu ersetzen. Die Leuchte darf nicht geöffnet werden.

Schalten Sie den Strahler vor der Reinigung aus und ziehen Sie den Netzstecker. Reinigen Sie den Strahler regelmäßig mit einem trockenen, fusselfreien Tuch. Um hartnäckigere Verschmutzungen zu entfernen, kann ein leicht angefeuchtetes Tuch verwendet werden. Benutzen Sie keine Lösungsmittel, ätzenden Reinigungsmittel o.ä.

brennenstuhl®

KONFORMITÄTSERKLÄRUNG

Die Konformitätserklärung ist beim Hersteller hinterlegt.

ENTSORGUNG

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umwelt - gerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

ADRESSEN

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1 - 3 · D-72074 Tübingen

H. Brennenstuhl S.A.S.

Für weitere Informationen empfehlen wir den Bereich Service / FAQ's auf unserer Homepage www.brennenstuhl.com
