Tipo di prodotto	Proiettore LED mobile professionale
Marchio	Brennenstuhl
Modello	professionalLINE X 12000 M
Riferimento	917133 0 121 (DE/F) / 917133 1 121 (CH)
Utilizzo	Interno ed esterno (IP54)
Potenza	120 W
Tensione nominale	220-240 V AC, 50/60 Hz
Corrente nominale	0,52 A
Fattore di potenza	0,9
Grado di protezione	IP54 (protetto contro getti d'acqua e polvere)
Grado di resistenza agli urti	IK07
Classe di protezione	I
Dimensioni (L x l x H)	31 x 31 x 10,4 cm
Peso	4,15 kg
Lunghezza del cavo	5 m, tipo H07RN-F 3G1,5
Tipo di spina	DE/F (Schuko) o CH a seconda del modello
Potenza massima ammissibile sulla presa integrata	3400 W (DE/F) / 2000 W (CH)
Intervallo di temperatura di funzionamento	-20 °C a +50 °C
Superficie di proiezione massima	0,096 m²
Funzioni	Dimmerazione a gradini (100% / 50%) e progressiva (continua)
Montaggio su treppiede	Sì (viti fornite, fori sull'ansa)
Maniglia di presa	Ribaltabile e regolabile in inclinazione
Sorgente luminosa	LED non sostituibile (durata della lampada)
Manutenzione	Pulire con un panno asciutto o leggermente umido; non utilizzare solventi
Smaltimento	Non smaltire con i rifiuti domestici; riciclare secondo RAEE

Domande frequenti - professionalLINE X 12000 M BRENNENSTUHL

Posso usare il proiettore sotto la pioggia?

Sì, perché è certificato IP54, che lo protegge dagli spruzzi d'acqua. Tuttavia, non immergerlo mai e assicurarsi che il tappo di tenuta non sia danneggiato.

Come regolare l'intensità luminosa?

Usa l'interruttore posteriore: due pressioni passano dal 100% al 50%; pressione prolungata consente una dimmerazione progressiva. Rilascia per fissare il livello.

Posso collegare un altro apparecchio alla presa integrata?

Sì, la presa posteriore Ⓔ fornisce corrente anche quando la luce è spenta. Rispetta il carico massimo: 3400 W per i modelli DE/F, 2000 W per i modelli CH.

La lampada LED può essere sostituita?

No, la sorgente luminosa non è sostituibile. Quando raggiunge la fine della vita, l'intero proiettore deve essere sostituito. Non aprirlo.

Come pulire il proiettore?

Spegnere e scollegare l'apparecchio. Usare un panno asciutto non lanuginoso. Per macchie ostinate, inumidire leggermente il panno. Non utilizzare mai solventi o detergenti aggressivi.

Posso montare il proiettore su un treppiede?

Sì, grazie ai fori sull'ansa e alle viti fornite (M6x45, M6x60, rondelle e dadi). Usa un treppiede adatto e stabile.

Cosa fare in caso di cavo o proiettore danneggiato?

Non utilizzare l'apparecchio. Rischio di folgorazione. Contatta un professionista autorizzato o il servizio tecnico Brennenstuhl. Un tappo danneggiato non può essere sostituito.

Qual è la distanza minima da rispettare?

Mantenere una distanza di almeno 0,5 metri tra il proiettore e qualsiasi oggetto illuminato, per evitare il surriscaldamento.

Posso usare il proiettore in atmosfera esplosiva?

No, vietato. L'apparecchio non deve essere utilizzato in presenza di liquidi, gas o polveri infiammabili. Pericolo di morte.

Come smaltire il proiettore a fine vita?

Non smaltirlo con i rifiuti domestici. Rispettare la direttiva RAEE (2012/19/UE) e depositarlo in un punto di raccolta appropriato per il riciclaggio.

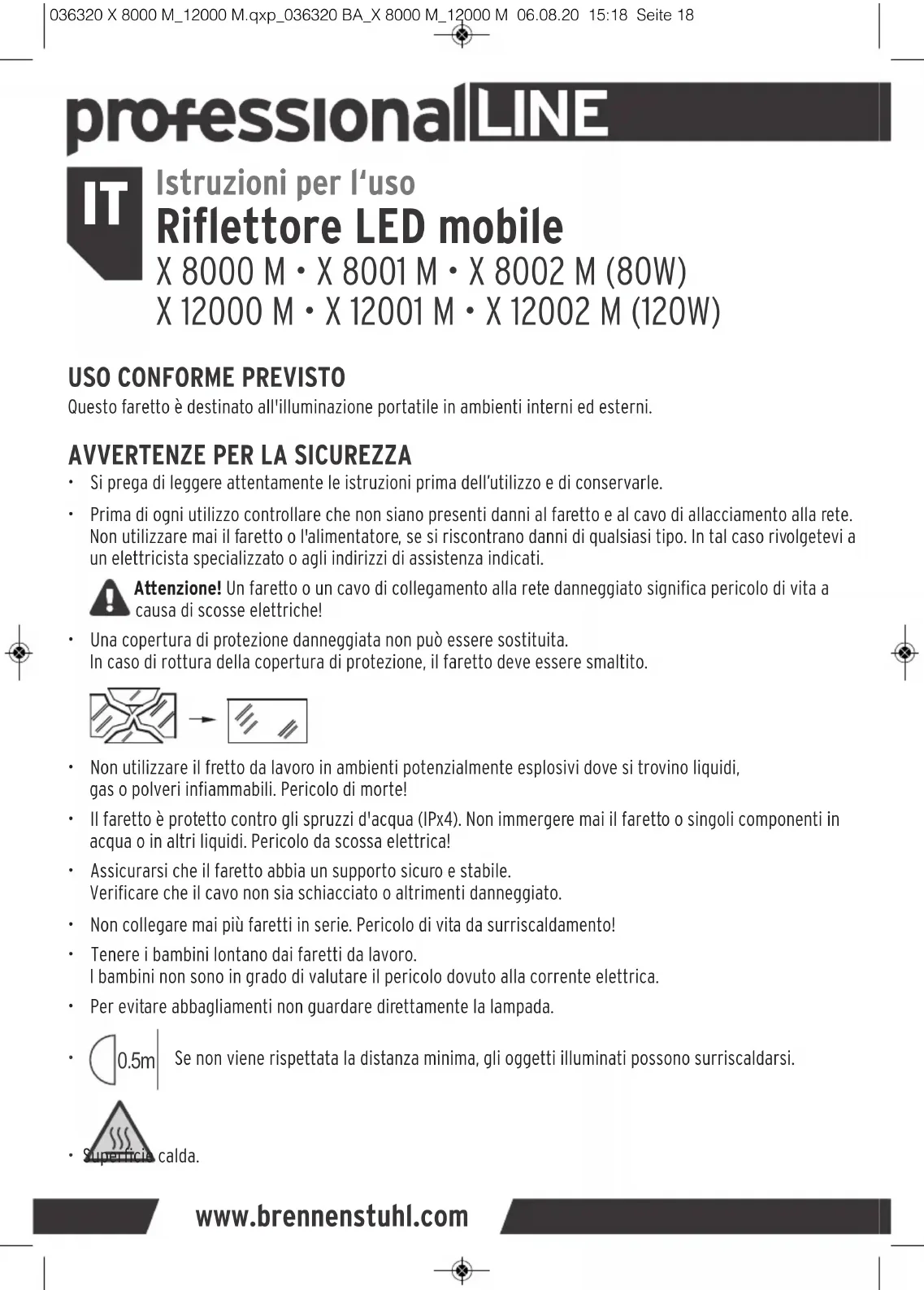

MANUALE UTENTE professionalLINE X 12000 M BRENNENSTUHL

Istruzioni per l'uso

Riflettore LED mobile

Questo faretto è destinato all'illuminazione portatile in ambienti interni ed esterni.

AVVERTENZE PER LA SICUREZZA

• Si prega di leggere attentamente le istruzioni prima dell'utilizzo e di conservarle.
• Prima di ogni utilizzo controllare che non siano presenti danni al faretto e al cavo di allacciamento alla rete. Non utilizzare mai il faretto o l'alimentatore, se si riscontrano danni di qualsiasi tipo. In tal caso rivolgetevi a un elettricista specializzato o agli indirizzi di assistenza indicati.

Attenzione! Un faretto o un cavo di collegamento alla rete danneggiato significa pericolo di vita a causa di scosse elettriche!

- Una copertura di protezione danneggiata non può essere sostituita. In caso di rottura della copertura di protezione, il faretto deve essere smaltito.

• Non utilizzare il fretto da lavoro in ambienti potenzialmente esplosivi dove si trovino liquidi, gas o polveri infiammabili. Pericolo di morte!
• Il faretto è protetto contro gli spruzzi d'acqua (IPx4). Non immergere mai il faretto o singoli componenti in acqua o in altri liquidi. Pericolo da scossa elettrica!
• Assicurarsi che il faretto abbia un supporto sicuro e stabile. Verificare che il cavo non sia schiacciato o altrimenti danneggiato.
  • Non collegare mai più faretti in serie. Pericolo di vita da surriscaldamento!
• Tenere i bambini lontano dai faretti da lavoro. I bambini non sono in grado di valutare il pericolo dovuto alla corrente elettrica.
  • Per evitare abbagliamenti non guardare direttamente la lampada.

. 0.5m

Se non viene rispettata la distanza minima, gli oggetti illuminati possono surriscaldarsi.

calda.

brennenstuhl®

DATI TECNICI

Tipo	X 8000 M/X 8001 M	X 8002 M	X 12000 M/X 12001 M	X 12002 M
N. art.	917133 0 801 /917133 1 801	917133 2 801	917133 0 121 /917133 1 121	917133 2 121
Presa	DE/F	CH	DE/F	CH
Potenza	80 W	80 W	120 W	120 W
Tensione nominale	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz
Fattore di potenza	0,9	0,9	0,9	0,9
Corrente	0,34 A	0,34 A	0,52 A	0,52 A
IP, IK	IP 54, IK 07	IP 54, IK 07	IP 54, IK 07	IP 54, IK 07
Classe di protezione	I	I	I	I
Cavo di connessione	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5
Capacità di carico presa	max. 3400 W	max. 2000 W	max. 3400 W	max. 2000 W
Range di temperatura in esercizio	-20°C - +50°C	-20°C - +50°C	-20°C - +50°C	-20°C - +50°C
Dimensioni	31 x 31 x 9,7 cm	31 x 31 x 9,7 cm	31 x 31 x 10,4 cm	31 x 31 x 10,4 cm
Peso	3,7 kg	3,7 kg	4,15 kg	4,15 kg
Massima superficie proiettata	0,096 m2	0,096 m2	0,096 m2	0,096 m2

USO

Installazione e accensione del faretto

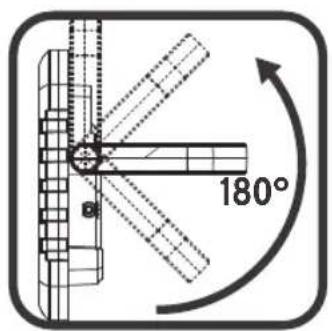

Collocare il faretto su una superficie asciutta e piana. Utilizzare il faretto solo con la staffa Ⓐ ripiegata. Con la staffa Ⓐ regolabile supiù livelli, si possono realizzare diversi angoli di inclinazione del faretto.

Materiale di montaggio del treppiede

Per fissare il faretto ai treppiedi Brennenstuhl è accluso un set di viti. 1 vite M6x45 + 1 rondella, 2 viti M6x60, 2 rondelle e 2 dadi.

Installazione del faretto su treppiede

Il faretto può essere montato anche su un treppiede adatto utilizzando i fori presenti sulla staffa A. Accertarsi al riguardo che il treppiedi sia sufficientemente stabile e che il faretto venga montato saldamente.

Accensione/spegnimento e oscuramento del faretto

Accensione del faretto con l'interruttore B ul retro. L'intensità luminosa può essere regolata manualmente su più livelli e di continuo.

Oscuramento per gradi: premendo 2 volte l'interruttore è possibile impostare il 100 e il 50% di luce.

Oscuramento continuo: a tale scopo, premere l'interruttore di continuo: l'intensità luminosa viene regolata lentamente verso il basso. Procedere allo stesso modo per aumentare nuovamente l'intensità. Se la posizione dell'interruttore resta invariata per oltre 3 secondi, premendo ancora una volta si passa sempre su "Off".

professionalLINE

Presa

Sul retro del faretto è presente una presa di corrente C, con l'aiuto della quale è possibile utilizzare il faretto anche come distributore di corrente. La presa C li corrente funziona anche a luce spenta.

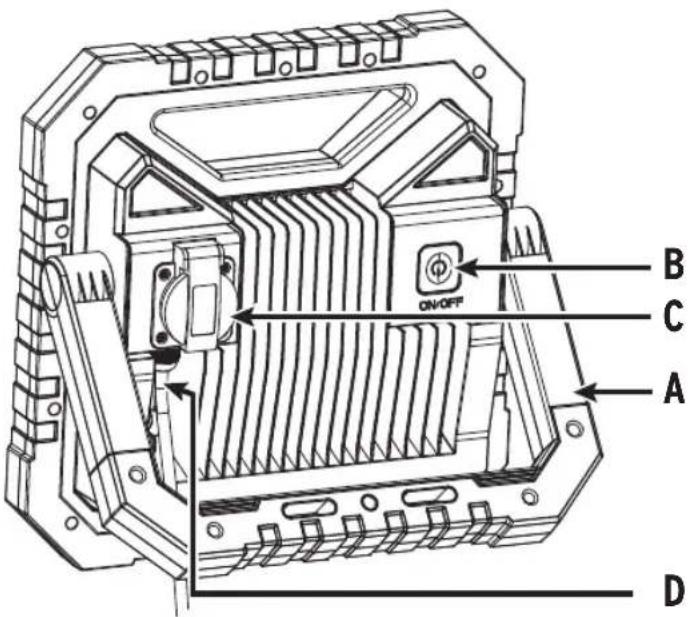

COMPONENTI RAFFIGURATI

A Staffa pieghevole
B Interruttore On/Off e di funzione
C Presa
D Cavo di allacciamento

ACCESSORIO TREPPIEDE OPZIONALE (non compreso nella fornitura)

Treppiede telescopico edile ST 300 N. art. 1170310

Treppiede telescopico edile TS 250 N. art. 1170610020

Treppiede telescopico edile TS 170 N. art. 1170610010

Treppiede telescopico edile TS 300 N. art. 9171991100

MANUTENZIONE E PULIZIA

La lampada a LED non contiene componenti che necessitano di manutenzione. La sorgente luminosa di questa lampada non è sostituibile; quando la sorgente luminosa ha raggiunto la fine della sua vita utile, l'intera lampada deve essere sostituita. Non è consentito aprire lampada.

Prima di pulire, spegnere il faretto e scollegare la spina di rete. Pulire regolarmente il faretto con un panno asciutto, privo di lanugine. Per rimuovere lo sporco più ostinato si può usare un panno leggermente inumidito. Non utilizzare solventi, detergenti caustici o simili.

brennenstuhl®

CONFORMITÀ

La conformità è dichiarata presso il produttore.

SMALTIMENTO

Smaltire le apparecchiature elettriche in modo rispettoso nei confronti dell'ambiente!

Le apparecchiature elettriche non rientrano nei rifiuti domestici! Secondo la Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche, le apparecchiature elettriche usate devono essere smaltite separatamente e riciclate in modo rispettoso nei confronti dell'ambiente. Le possibilità di smaltimento dell'apparecchio utilizzato sono reperibili presso l'amministrazione del proprio comune o della propria città.

INDIRIZZI

Per maggiori informazioni, visitare l'area Servizio clienti /FAQ della nostra homepage www.brennenstuhl.com

www.professionalline.com
