C70112 - Télémètre Callaway - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télémètre laser
Marque	Callaway
Modèle	300 (C70112)
Dimensions	4,25 x 3 x 1,75 pouces (108 x 76 x 44 mm)
Poids	7,58 oz (215 g)
Alimentation	Pile lithium CR2 3 V (incluse)
Affichage	Écran LCD
Grossissement	6x
Portée maximale (objets)	5 - 1000 verges (5 - 914 m)
Portée au drapeau	5 - 300 verges (5 - 274 m)
Précision	± 1 verge (± 0,9 m)
Unités de mesure	Verges ou mètres (commutable)
Étanchéité	IPX4 (protégé contre les éclaboussures)
Modes de mesure	Standard, P.A.T. (Pin Acquisition Technology), Balayage
Autonomie (indicateur pile faible)	Environ 200 mesures avant décharge complète
Mise en marche / Arrêt	Appui sur le bouton d'alimentation ; arrêt automatique après 5 s d'inactivité
Réglage dioptrique	Rotation de l'oculaire pour mise au point
Accessoires inclus	Pile, étui de transport, tissu de nettoyage, sangle
Garantie	1 an contre les défauts de fabrication
Avertissement	Ne pas regarder directement le soleil, ne pas viser les yeux, ne pas démonter, ne pas immerger, ne pas exposer à des températures extrêmes (<50°F / >110°F)

FOIRE AUX QUESTIONS - C70112 Callaway

Comment installer la pile dans le télémètre Callaway 300 ?

Retirez le couvercle sous l'oculaire en tournant dans le sens anti-horaire. Insérez la pile lithium CR2 3 V pôle négatif (côté plat) en premier, puis refermez le couvercle en tournant dans le sens horaire.

Comment changer l'unité de mesure de verges à mètres ?

Allumez l'appareil en appuyant sur le bouton d'alimentation, puis maintenez enfoncé le bouton mode (M). L'unité alterne entre Y (verges) et M (mètres).

Quand dois-je utiliser le mode P.A.T. ?

Le mode P.A.T. (Pin Acquisition Technology) est conçu pour mesurer la distance vers des cibles petites comme un drapeau, surtout lorsque des arbres ou objets sont en arrière-plan. Il priorise la cible la plus proche.

Que faire si les mesures sont imprécises ?

Vérifiez l'unité de mesure (Y/M) et l'état de la pile. Si l'indicateur de pile faible est affiché, remplacez la pile. Assurez-vous qu'aucune obstruction (feuilles, doigts) ne gêne la vue.

Comment nettoyer les lentilles du télémètre ?

Utilisez un tissu doux et propre fourni. N'utilisez pas de produits nettoyants et n'immergez pas l'appareil.

Quel type de pile utilise le Callaway 300 ?

Il utilise une pile lithium CR2 de 3 volts. Lorsque l'indicateur de pile faible clignote, il reste environ 200 mesures avant épuisement.

Quelle est la portée maximale du télémètre ?

La portée est de 5 à 1000 verges pour les objets et de 5 à 300 verges pour un drapeau, avec une précision de ±1 verge.

Que faire si l'image dans l'oculaire est floue ?

Tournez l'oculaire pour ajuster la dioptrie. Nettoyez les lentilles avec un chiffon doux. Assurez-vous qu'aucune obstruction ne bloque la vue.

Le télémètre est-il étanche ?

Oui, il est classé IPX4, ce qui signifie qu'il résiste aux éclaboussures d'eau. Ne l'immergez pas et ne l'utilisez pas sous une pluie battante.

Comment contacter le service client en cas de problème ?

Appelez le 1-888-606-4634 ou visitez www.callawaydmd.com. Pour une réparation sous garantie, contactez le service client pour obtenir une autorisation de retour.

MODE D'EMPLOI C70112 Callaway

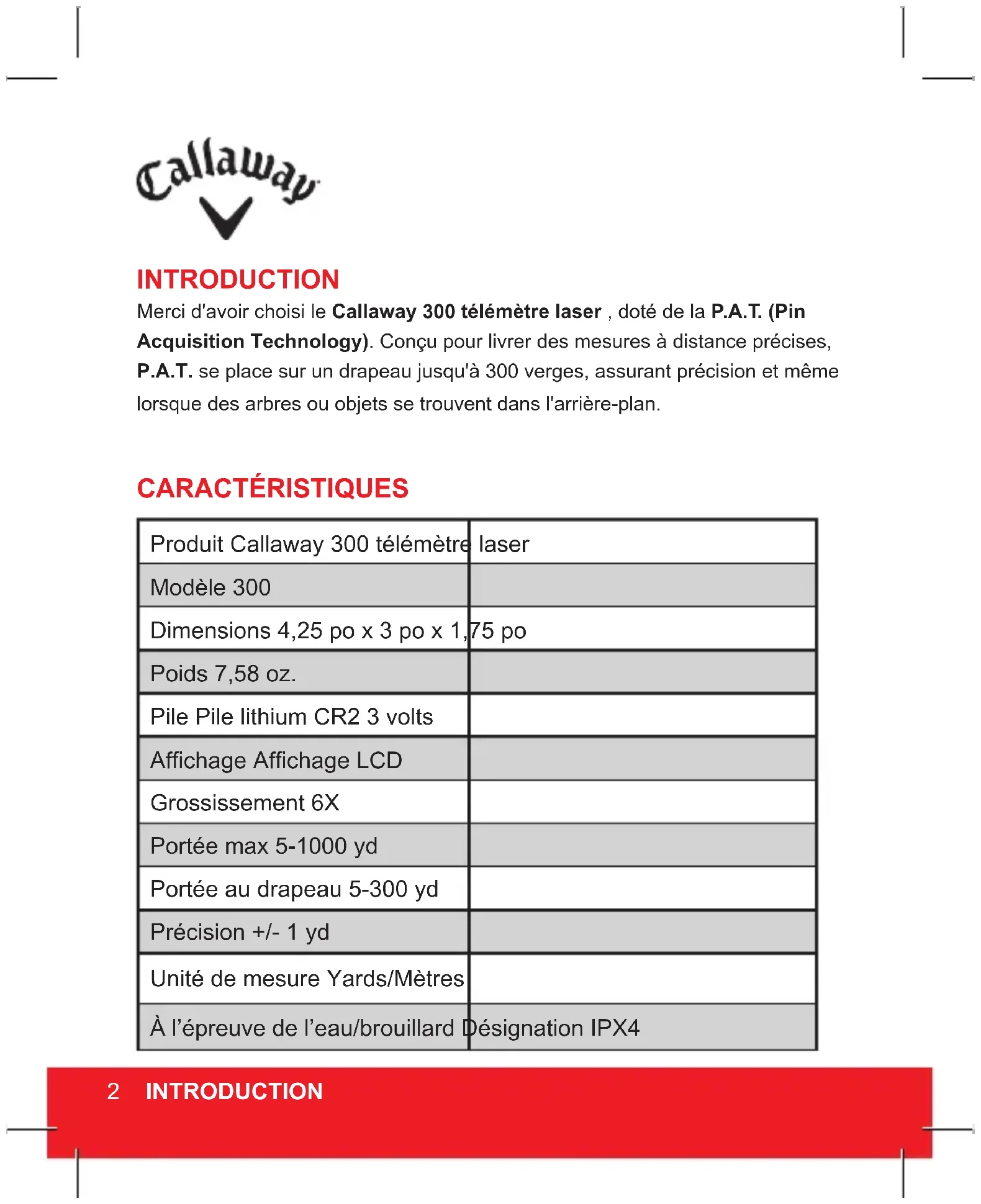

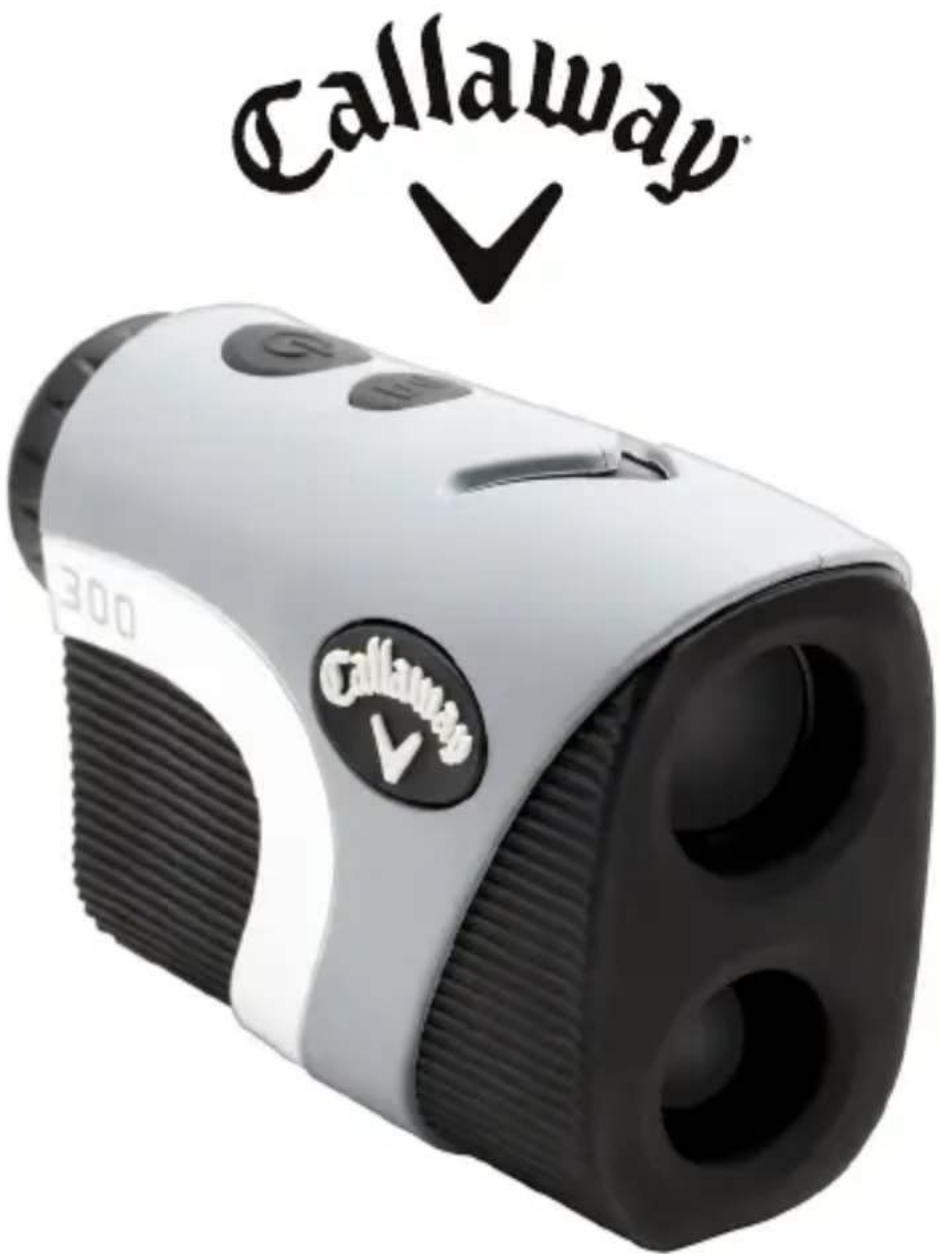

Merci d'avoir choisi le Callaway 300 télémètre laser, doté de la P. A. T. (Pin Acquisition Technology). Conçu pour livrer des mesures à distance précises, P. A. T. se place sur un drapeau jusqu'à 300 verges, assurant précision et même lorsque des arbres ou objets se trouvent dans l'arrière-plan.

CARACTÉRISTIQUES

Produit Callaway 300 télémètre laser
Modèle 300
Dimensions 4,25 po x 3 po x 1,75 po
Poids 7,58 oz.
Pile Pile lithium CR2 3 volts
Affichage Affichage LCD
Grossissement 6X
Portée max 5-1000 yd
Portée au drapeau 5-300 yd
Précision +/- 1 yd
Unité de mesure Yards/Mètres
À l'épreuve de l'eau/brouillard Désignation IPX4

Comprend

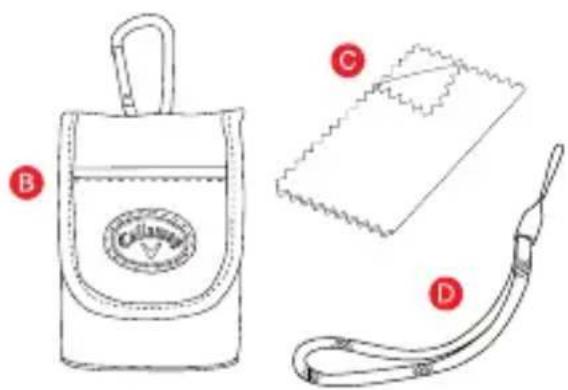

A. PILE LITHIUM CR2 - 3 VOLT B. Étui de transport C. Tissu de nettoyage D. Sangle

Le Callaway 300 utilise une pile lithium remplaçable CR2 3 volts. Pour l'installer, retirez le couvercle situé sous l'Oculaire. Insérez le pôle négatif d'abord (côté plat) et fermez le couvercle.

1. Soulevez la languette.
2. Tournez dans le sens anti-horaire pour ouvrir.
3. Insérez la pile dans le compartiment (côté négatif en premier)).
4. Replacez le couvercle et serrez en tournant dans le sens horaire.

REMARQUE : Si l'icône Low Battery Icon se trouve sur l'affichage LCD, il y a environ 200 prises de mesure possibles avant que la pile ne soit déchargée. L'icône Low Battery Icon clignotera sir la durée de la pile est très basse. Dans ce cas, la pile devra être remplacée avant sa prochaine utilisation.

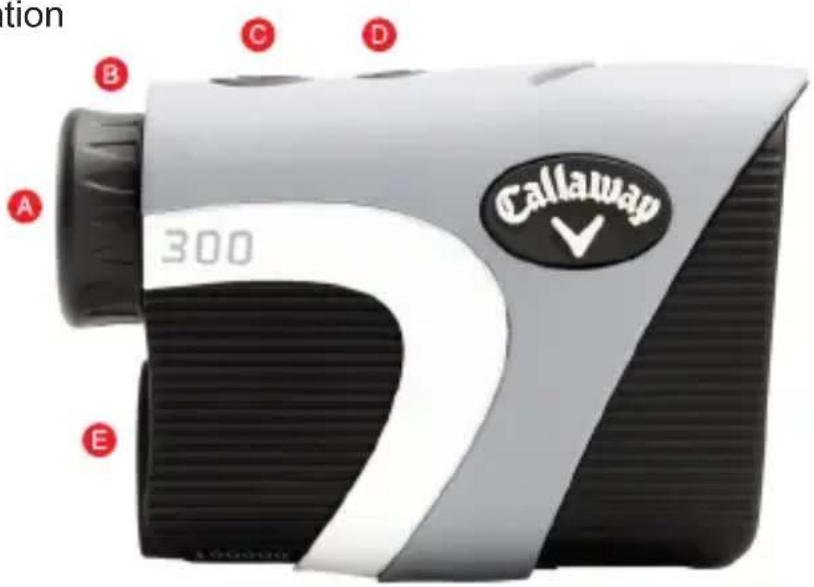

Diagramme rangefinder

A. Oculaire B. Réglage dioptrique C. Bouton d'alimentation D. Bouton mode E. Compartiment de la pile

tion B C D A 300 Callaway E

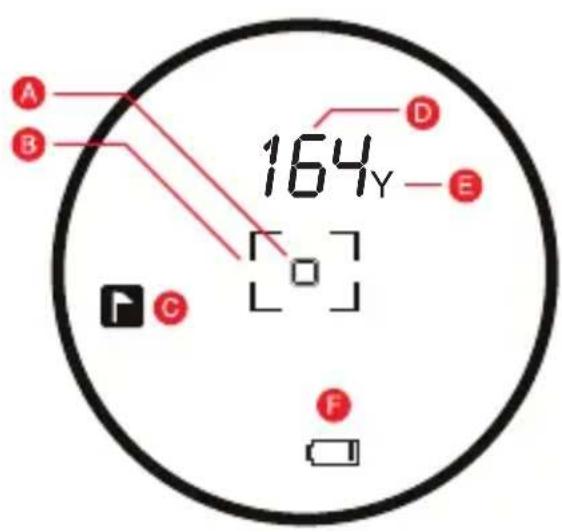

Affichage LCD

A B 164Y D E C F F

A. □ Carré de de mise à zéro B. Boîtier indicateur laser C. P. A. T. Indicateur de mode D. 164_Y Distance E. Y/M Unité de mesure F. Pile faible

Comment utiliser

y □

1. Alors que vous regardez par l'Oculaire, APPUYEZ et RELÂCHEZ le Bouton d'alimentation. Le télémètre est maintenant en marche.

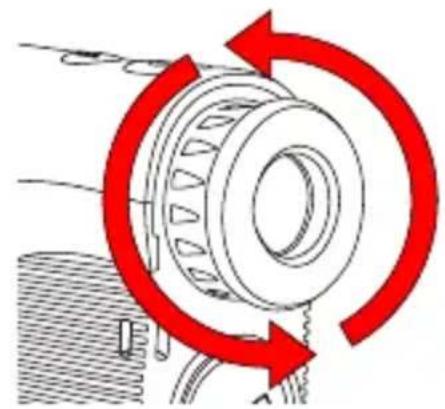

1. Pour le grossissement/augmenter la clarté, utilisez l'Ajustement dioptrique en tournant l'Oculaire.

164y □

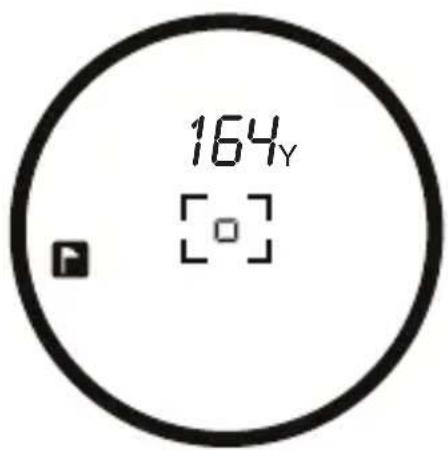

1. Continuez de regarder par l'Oculaire, visez le Carré de mise à zéro à la cible visée et APPUYEZ sur le Bouton d'alimentation. Le laser sera projeté et la Boîte d'indication laser apparaîtra autour du Carré de mise à zéro. La mesure sera affichée au haut de l'affichage LCD.

MODES De MESURE

1. Standard - Le Mode standard est recommandé lorsque vous mesurez des distances vers des objets plus gros. (Fig. A)
2. P. A. T. (Pin Acquisition Technology) - P. A. T. Le mode est optimal pour mesurer la distance avec un drapeau ou autres objets similaires. Pour passer entre le mode Standard et P. A. T, APPUYEZ sur le Bouton mode (M). Lorsque le Mode P. A. T. est activé, l'icône du drapeau s'affichera du côté gauche de l'affichage LCD. (Fig. B)

A -- y □

B y □

1. Balayage - Pour mesurer des distances vers plusieurs cibles successivement, TENEZ le Bouton d'alimentation. La Boîte d'indication laser clignotera et le laser demeurera allumé. Les mesures changeront alors que vous balaierez le paysage et changerez de cible.

REMARQUE : En balayant en Mode P. A. T., la mesure ne fera que changer lorsqu'une distance plus courte sera mesurée. C'est utile lorsque l'on mesure la distance avec un drapeau lorsqu'il y a des arbres en arrière-plan.

1. Unité de mesure - Pour changer l'unité de mesure des verges aux mètres, APPUYEZ sur le Bouton d'alimentation pour mettre l'appareil en marche, pour ensuite RETENIR le Bouton mode (M). L'unité de mesure est indiquée par un « Y » ou un « M », affiché directement à droite de la distance affichée.

NOTES Opérationnelles

1. La distance maximale de mesure est de 5-1000 verges vers les objets et de 5-300 verges vers un drapeau avec +/- 1 verge de précision. REMARQUE : La portée maximale peut dépendre de plusieurs facteurs, incluant les caractéristiques de l'objet et les conditions environnementales. Par exemple, les distances maximales les plus longues peuvent être obtenues avec des objets plus gros, plus colorés, ou avec une finition réfléchissante. La capacité de détection de la distance peut aussi être affectée par l'angle par rapport à la cible et les conditions lumineuses.
2. Fermeture automatique - Pour conserver les piles, l'appareil se désactivera automatiquement lorsqu'inactif durant plus de 5 secondes.
3. Conditions météorologiques - La pluie battante et l'lépais brouillard peuvent potentiellement limiter la portée maximale de l'appareil.
4. Étanchéité à l'eau - L'appareil est étanche selon la désignation IPX4 (II et protégé contre l'eau et les éclaboussures).

Entretien

1. Pour nettoyer, utilisez un tissu doux et propre pour éviter les égratignures.
2. Ne submergez pas dans un liquide et n'appliquez pas de produits nettoyants.
3. Ne pas emmagasiner à des températures chaudes/froides (<50°F - >110°F).
4. Ranger dans un étui lorsqu'il n'est pas utilisé.

Dépannage

Le télémètre fourni constamment des mesures imprécises.

• Assurez-vous que l'appareil est configuré avec la bonne unité de mesure (verges ou mètres).
• Une lecture de pile faible peut affecter la précision de l'appareil. Si l'Indicateur de pile faible est présent sur l'affichage LCD, remplacez la pile.
• Assurez-vous que rien ne fait obstruction à votre champ de vision comme des feuilles, des branches, vos doigts, etc.

Lorsque vous regardez par l'Oculaire, la vue est embrouillée.

• Utilisez l'ajustement dioptrique en tournant l'Oculaire pour focaliser/améliorer la clarté.
• Assurez-vous que rien ne fait obstruction, comme des feuilles, des branches, vos doigts, etc.
• Utilisez un tissu doux et propre pour nettoyer les lentilles.

Quand devrais-je remplacer la pile?

• Si l'Indicateur de pile faible est présent sur l'affichage LCD.
• Si le télémètre donne constamment les lectures imprécises.
• Si l'affichage LCD n'et pas visible en APPUYANT sur le Bouton d'alimentation.

Quel type de pile le télémètre utilise-t-il?

- Une pile au lithium CR2 3 volts.

Dépannage (suite)

Quand le Mode P. A. T. devrait-il être utilisé?

• Lorsque l'on mesure la distance vers des objets plus petits comme un drapeau.
• Lorsque vous balayez le paysage pour mesurer la distance avec une cible plus petite telle un drapeau et que des arbres ou autres objets sont en arrière-plan

Si vous avez d'autres questions considérations, veuillez nous appeler au 1-888-606-4634 ou vous rendre à www. callawaydmd. com.

Politique de garantie

Ce produit est garanti être sans défectuosité jusqu'à un (1) an de sa date originale d'achat. IZZO Golf ne peut rembourser votre achat à moins qu'il ait été fait directement de IZZO Golf. IZZO Golf remplacera ou réparer toute unité déterminée défectueuse suite à un usage normal et au sein de la période de garantie. Veuillez contacter le Service à la clientèle au 1-888-606-4634 pour demander une Autorisation de retour. Tous les produits défectueux doivent être retournés au :

IZZO Golf

Attn: Returns Dept.

1635 Commons Parkway

Macedon, NY 14502

Veuillez inclure votre nom, adresse, #téléphone et le # autorisation. Votre article de remplacement vous sera envoyé dès que nous aurons pris en compte l'article retourné.

Avertissement

• NE JAMAIS regarder directement vers le soleil ou une lumière intense en utilisant le télémètre laser.
• NE PAS viser/pointer le télémètre laser vers une autre personne.
• NE PAS viser/pointer le télémètre laser vers le visage ou les yeux de quiconque. • NE PAS tenter de désassembler le télémètre laser. • NE PAS submerger dans tout liquide, quel qu'il soit.
• NE PAS ranger le télémètre laser à des températures extrêmes chaudes/froides (<50°F - >110°F).

FC CE FDA

IZZO GOLF,INC. Tel: [phone] CLASS 1 LASER PRODUCT THIS PRODUCT COMPLIES WITH CFR 21. 1040. 10

© 2015 CALLAWAY GOLF COMPANY. Callaway Golf et les appareils Chevron sont des marques de commerce de Callaway Golf Company. IZZO Golf est une licence de Callaway Golf Company.
