C70112 - Entfernungsmesser Callaway - Kostenlose Bedienungsanleitung

Produkttyp	Laser-Entfernungsmesser
Marke	Callaway
Modell	300 (C70112)
Abmessungen	4,25 x 3 x 1,75 Zoll (108 x 76 x 44 mm)
Gewicht	7,58 oz (215 g)
Stromversorgung	Lithiumbatterie CR2 3 V (enthalten)
Display	LCD-Bildschirm
Vergrößerung	6x
Maximale Reichweite (Objekte)	5 - 1000 Yards (5 - 914 m)
Entfernung zum Flagge	5 - 300 Yards (5 - 274 m)
Genauigkeit	± 1 Yard (± 0,9 m)
Maßeinheiten	Yards oder Meter (umschaltbar)
Wasserdichtigkeit	IPX4 (spritzwassergeschützt)
Messmodi	Standard, P.A.T. (Pin Acquisition Technology), Scan
Batterielaufzeit (Akku schwach Anzeige)	Etwa 200 Messungen vor vollständiger Entladung
Ein-/Ausschalten	Drücken des Einschaltknopfs; automatische Abschaltung nach 5 s Inaktivität
Dioptrieneinstellung	Drehen des Okulars zur Fokussierung
Enthaltenes Zubehör	Batterie, Transportetui, Reinigungstuch, Trageriemen
Garantie	1 Jahr auf Herstellungsfehler
Warnung	Nicht direkt in die Sonne schauen, nicht auf Augen richten, nicht zerlegen, nicht eintauchen, nicht extremen Temperaturen aussetzen (<50°F / >110°F)

Häufig gestellte Fragen - C70112 Callaway

Wie installiere ich die Batterie im Entfernungsmesser Callaway 300?

Entfernen Sie die Abdeckung unter dem Okular durch Drehen gegen den Uhrzeigersinn. Setzen Sie die Lithiumbatterie CR2 3 V mit dem Minuspol (flache Seite) zuerst ein, schließen Sie dann die Abdeckung durch Drehen im Uhrzeigersinn.

Wie ändere ich die Maßeinheit von Yards auf Meter?

Schalten Sie das Gerät durch Drücken des Einschaltknopfs ein, halten Sie dann die Modustaste (M) gedrückt. Die Einheit wechselt zwischen Y (Yards) und M (Meter).

Wann sollte ich den P.A.T.-Modus verwenden?

Der P.A.T.-Modus (Pin Acquisition Technology) dient zur Entfernungsmessung zu kleinen Zielen wie einer Flagge, insbesondere wenn sich Bäume oder Objekte im Hintergrund befinden. Er priorisiert das nächstgelegene Ziel.

Was tun, wenn die Messungen ungenau sind?

Überprüfen Sie die Maßeinheit (Y/M) und den Batteriezustand. Wenn die Batteriewarnanzeige erscheint, ersetzen Sie die Batterie. Stellen Sie sicher, dass keine Hindernisse (Blätter, Finger) die Sicht behindern.

Wie reinige ich die Linsen des Entfernungsmessers?

Verwenden Sie das mitgelieferte weiche, saubere Tuch. Verwenden Sie keine Reinigungsmittel und tauchen Sie das Gerät nicht ins Wasser.

Welchen Batterietyp verwendet der Callaway 300?

Er verwendet eine 3-Volt-Lithiumbatterie CR2. Wenn die Batteriewarnanzeige blinkt, sind noch etwa 200 Messungen möglich.

Was ist die maximale Reichweite des Entfernungsmessers?

Die Reichweite beträgt 5 bis 1000 Yards für Objekte und 5 bis 300 Yards für eine Flagge, mit einer Genauigkeit von ±1 Yard.

Was tun, wenn das Bild im Okular unscharf ist?

Drehen Sie das Okular zur Dioptrieneinstellung. Reinigen Sie die Linsen mit einem weichen Tuch. Stellen Sie sicher, dass keine Hindernisse die Sicht blockieren.

Ist der Entfernungsmesser wasserdicht?

Ja, er ist nach IPX4 klassifiziert, was bedeutet, dass er spritzwassergeschützt ist. Tauchen Sie ihn nicht ein und verwenden Sie ihn nicht bei starkem Regen.

Wie kann ich bei Problemen den Kundenservice kontaktieren?

Rufen Sie 1-888-606-4634 an oder besuchen Sie www.callawaydmd.com. Für eine Reparatur unter Garantie kontaktieren Sie den Kundenservice, um eine Rücknahmegenehmigung zu erhalten.

BEDIENUNGSANLEITUNG C70112 Callaway

Danke für Ihre Wahl des Callaway 300 Laserentfernungsmessers mit P.A.T. (Pin Acquisition Technology [Flaggenstockerfassungstechnologie]). Entworfen, um präzise Distanzmessungen durchzuführen, macht P.A.T. den Flaggenstock aus bis zu 300 Yards (274,32 Metern) entfernt aus und gewährleistet somit Genauigkeit, selbst wenn Bäume und andere Objekte im Hintergrund sind.

TECHNISCHE DATEN

Produkt Callaway 300 Laserentfernungsmessers
Modell 300
Maße 4,25" x 3" x 1,75" (10	8cm x 7,62 cm x 4,45cm)
Gewicht 7,58 oz. (215 g)
Batterie CR2 3-Volt Lithium	Batterie
Display LCD display
Vergrößerung 6-fach
Maximalentfernung 5-1000 yd (4,57-914,4 m)
Entfernung zur Flagge 5-300 Yards (4,57-274,32 Meter)
Genauigkeit +/- 1 yd
Maßeinheit Yards/Meter
Wasser-/Nebeldicht Ja, IPX4 Designierung

2 EINLEITUNG

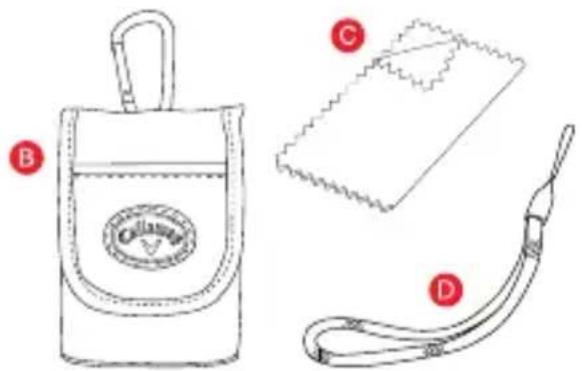

BEINHALTET

A. CR2 - 3-VOLT LITHIUM BATTERIE
B. Tasche
C. Reinigungstuch
D. Schlaufe

Callaway 300 benutzt eine austauschbare CR2 3-Volt Lithium Batterie. Zum Einbauen, entfernen Sie den Batteriedeckel unter dem Okular. Schieben Sie zuerst den negativen Pol der Batterie (flache Seite) ein und schließen Sie den Batteriedeckel.

1. Heben Sie den Klappendeckel.
2. Drehen Sie im Gegenuhrzeigersinn, um ihn zu öffnen.
3. Fügen Sie die Batterie in die Kammer ein (negative Seite zuerst).
4. Setzen Sie den Batteriedeckel auf und festigen Sie ihn, indem Sie im Uhrzeigersinn drehen.

NOTE: Falls das „Akku schwach“ Symbol auf dem LCD Display erscheint, können noch ungefähr 200 Entfernungsmessungen gemacht werden, bevor die Batterie vollkommen entladen ist. Das „Akku schwach“ Symbol wird blinken, wenn die Batterielebensdauer sehr niedrig ist. In diesem Fall muss die Batterie vor dem nächsten Gebrauch ausgewechselt werden.

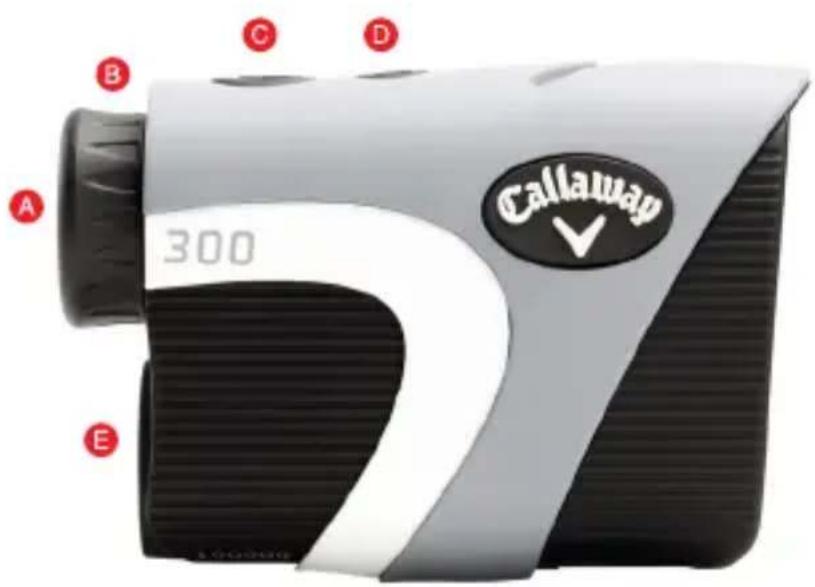

ENTFERNUNGSMESSERDIAGRAMM

A. Okular
B. Okularjustierung
C. An/Aus Schalter
D. Modusschalter
E. Batteriedeckel

Callaway 300 A B C D E

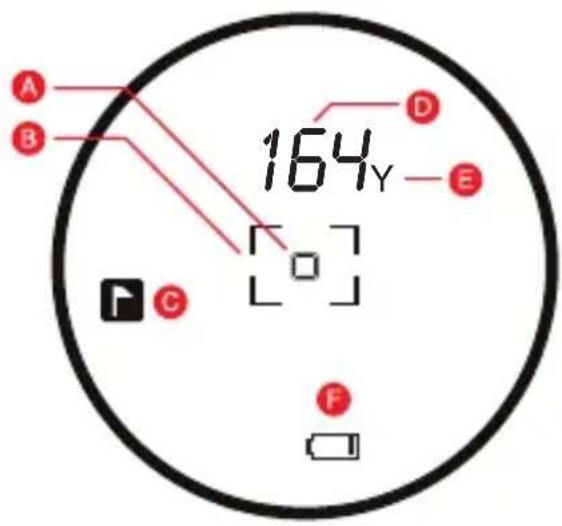

LCD DISPLAY

A B 164y D E C F F

A. ☐ Zielpunktquadrat
B. [□] Laseranzeigebox
C. P.A.T. Modusanzeige
D. 164_y Distanz
E. Y/M Maßeinheit
F. Akku schwach

4 ANWENDUNG

ANWENDUNG

y □

1. Während Sie durch das Okular schauen, DRÜCKEN Sie und LASSEN Sie den An/Aus Schalter LOS. Der Entfernungsmesser ist nun angeschaltet.

1. Zum Einstellen/Erhöhen der Schärfe, benutzen Sie die Okularjustierung, indem Sie das Okular drehen.

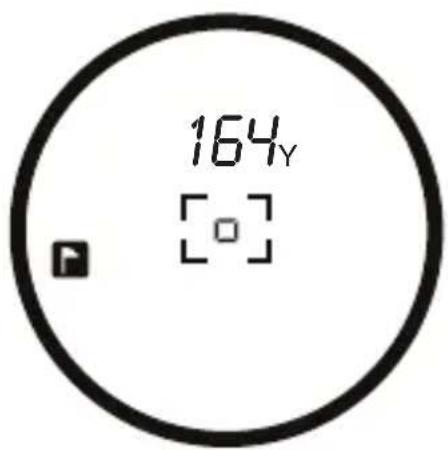

164y □

1. Schauen Sie weiterhin durch das Okular, richten Sie das Zielpunktquadrat auf ihr vorgesehenes Ziel und DRÜCKEN Sie auf den An/Aus Schalter. Der Laser feuert ab und die Laseranzeigebox erscheint um das Zielpunktquadrat. Die Vermessung wird auf der Oberseite des LCD Displays abgebildet.

VERMESSUNGSMODI

1. Standard - Der Standardmodus wird empfohlen, wenn Distanzen zu größeren Objekten gemessen werden. (Fig. A)
2. P.A.T. (Pin Acquisition Technology [Flaggenstockerfassungstechnologie] - P.A.T. wird am Besten benutzt, wenn die Distanz zu einem Flaggenstock oder kleineren Objekten vermessen wird. Zum Umschalten zwischen Standard- und P.A.T.-Modus, DRÜCKEN Sie auf den Modusschalter (M). Wenn der P.A.T. Modus aktiviert ist, erscheint das Flaggenstocksymbol auf der linken Seite des LCD Displays. (Fig. B)

A -- y □

B y □

1. Scannen - Zum Vermessen von Distanzen auf mehrere Ziele hintereinander, HALTEN Sie den An/Aus Schalter GEDRÜCKT. Die Laseranzeigebox blinkt und der Laser feuert kontinuierlich ab. Die Vermessungen ändern sich, während Sie die Landschaft scannen und Ziele anvisieren.

ANMERKUNG: Während Sie im P.A.T. Modus scannen, ändert sich die Vermessung nur, wenn eine kürzere Distanz gemessen wird. Dies ist nützlich, wenn die Distanz zu einem Flaggenstock gemessen wird, wo es Bäume oder andere Objekte im Hintergrund gibt.

1. Maßeinheit - Um die Maßeinheit von Yards zu Metern zu ändern, DRÜCKEN Sie auf den An/Aus Schalter zum anschalten, dann HALTEN Sie den Modus Schalter (M). Die Maßeinheit wird durch ein „Y“ oder „M“ angegeben, was direkt rechts von der dargestellten Distanz gezeigt wird.

6 ANWENDUNG

BETRIEBSBEZOGENE ANMERKUNGEN

1. Die maximale Entfernungsmessung beträgt 5-1000 Yards (4,57-914,4 Meter) zu Objekten und 5-300 Yards (4,57-274,32 Meter) zu einem Flaggenstock, mit einer Genauigkeit von +/- 1 Yard (+/- 0,914 Meter).

ANMERKUNG: Die maximale Entfernungsmessung kann von verschiedenen Faktoren, einschließlich Eigenschaften des Zieles und Umgebungsbedingungen, abhängen. Zum Beispiel können längere Distanzen von Objekten erhalten werden, die groß, farbenfroh sind oder eine reflektierende Deckschicht haben. Die Fähigkeit, Entfernungen zu messen, kann ebenso vom Winkel zum Ziel und den Beleuchtungsbeschaffenheiten beeinträchtigt werden.

1. Abschaltautomatik - Um die Batterielebensdauer zu schonen, wird das Gerät sich automatisch abschalten, wenn es für mehr als 5 Sekunden ungenutzt bleibt.
2. Wetterbedingungen - Schwerer Regen und dichter Nebel können die maximale Entfernungsmessung des Geräts potenziell begrenzen.
3. Wasserdicht - Das Gerät ist wasserdicht bis auf IPX4 Designierung (es ist gegen Regen und Spritzwasser geschützt).

INSTANDHALTUNG

1. Benutzen Sie zur Reinigung des Gerätes ein weiches, sauberes Tuch, um Kratzer zu vermeiden.
2. Tauchen Sie es nicht in Flüssigkeiten und wenden Sie keinerlei Reinigungsmittel an.
3. Bewahren Sie es nicht bei extrem heißen/kalten Temperaturen auf (<50°F ->110°F [<10°C ->43,3°C]).
4. Bewahren Sie es in der Tasche auf, wenn es nicht gebraucht wird.

FEHLERBESEITIGUNG

Der Entfernungsmesser macht durchweg ungenaue Vermessungen.

• Vergewissern Sie sich, dass das Gerät auf die gewünschte Maßeinheit eingestellt ist (Yards oder Meter).
• Ein schwaches Akkusignal kann die Genauigkeit des Gerätes beeinträchtigen. Tauschen Sie die Batterie aus, wenn die, Akku schwach‘ Anzeige auf dem LCD Display abgebildet ist.
• Vergewissern Sie sich, dass nichts Ihre Sicht versperrt, wie zum Beispiel Blätter, Äste, Ihr Finger, etc.

Beim Schauen durch das Okular ist die Sicht unscharf.

• Benutzen Sie die Okularjustierung, indem Sie das Okular drehen, um die Schärfe einzustellen/zu erhöhen.
• Vergewissern Sie sich, dass nichts Ihre Sicht versperrt, wie zum Beispiel Blätter, Äste, Ihr Finger, etc.
• Benutzen Sie ein sanftes, sauberes Tuch, um die Linse zu säubern.

Wann sollte die Batterie ausgewechselt werden?

• Wenn die, Akku schwach‘ Anzeige auf dem LCD Display abgebildet ist.
• Wenn der Entfernungsmesser durchgehend ungenaue Messungen macht.
• Falls das LCD Display nicht erscheint, wenn der An/Aus Schalter GE-DRÜCKT wird.

Was für eine Batterie benutzt der Entfernungsmesser?

• Eine CR2 3-Volt Lithium Batterie

FEHLERBESEITIGUNG (FORTGESETZT)

Wann sollte der P.A.T. Modus benutzt werden?

• Wenn die Distanz auf kleinere Ziele wie zum Beispiel einen Flaggenstock gemessen wird.
• Wenn Sie die Landschaft scannen, um Distanzen zu einem kleineren Ziel zu messen, wie zum Beispiel einem Flaggenstock und Bäume, oder wenn andere Objekte im Hintergrund sind.

Falls Sie irgendwelche anderen Fragen oder Anliegen haben, rufen Sie bitte die Nummer 1-888-606-4634 an oder besuchen Sie www.callawaydmd.com.

GARANTIEPOLITIK

Dieses Produkt ist garantiert frei von Mängeln für bis zu einem (1) Jahr ab dem originalen Kaufdatum. IZZO Golf kann Ihnen Ihren Kauf nicht zurück erstatten, es sei denn, Sie haben den Kauf direkt bei IZZO Golf gemacht. IZZO Golf tauscht oder repariert jegliche Einheiten, die bei normalem Gebrauch binnen der Garantiezeit als fehlerhaft angesehen werden. Rufen Sie bitte den Kundendienst unter 1-888-606-4634 an, um eine Rücksendegenehmigung zu beantragen. Alle defektiven Produkte müssen an folgende Adresse zurückgeschickt werden:

IZZO Golf

To: Returns Dept.

1635 Commons Parkway

Macedon, NY 14502

Bitte geben Sie einen Zettel mit Ihrem Namen, Adresse, Telefonnummer und der Rückgabegenehmigungsnummer mit. Ihr Austauschgerät wird geschickt, sobald wir die zurückgegebene Einheit diagnostiziert haben.

WARNUNG

• Schauen Sie NIE direkt ins Sonnenlicht oder starkes Licht, wenn Sie den Laserentfernungsmesser benutzen.
• Zielen/Zeigen Sie NICHT mit dem Laserentfernungsmesser auf eine andere Person.
• Zielen/Zeigen Sie NICHT mit dem Laserentfernungsmesser auf die Augen oder das Gesicht anderer.
• Versuchen Sie NICHT, den Laserentfernungsmesser auseinanderzunehmen.
  • Tauchen Sie ihn NICHT in Flüssigkeiten jeglicher Art ein.
• Bewahren Sie den Laserentfernungsmesser NICHT bei extrem heißen/ kalten Temperaturen auf (<50°F - >110°F [<10°C - >43,3°C]).

FC CE FDA

IZZO GOLF,INC. Tel: [phone] CLASS 1 LASER PRODUCT THIS PRODUCT COMPLIES WITH CFR 21. 1040. 10

© 2015 CALLAWAY GOLF COMPANY. Callaway Golf und das Chevronzeichen sind Markenzeichen von Callaway Golf Company. IZZO Golf ist ein offizieller Lizenzinhaber von Callaway Golf Company.
