Produkttyp	Laser-Entfernungsmesser
Marke	Callaway
Modell	Micro (C70108)
Abmessungen	11,4 x 7,62 x 4,16 cm (3,5 x 2,5 x 1,5 Zoll)
Gewicht	208 g (3,74 oz)
Stromversorgung	Lithium-Batterie CR2 3 V
Display	LCD-Bildschirm
Max. Reichweite (Objekte)	5 bis 600 Yards
Flaggenreichweite (Prismenmodus)	5 bis 300 Yards
Genauigkeit	± 1 Yard
Maßeinheiten	Yards (Y) / Meter (M)
Schutz	Geschützt gegen leichten Regen
Messmodi	Laser, P.A.T. (Flagge), Prisma
Scan-Funktion	Ja (Laser- und P.A.T.-Modus)
Automatische Abschaltung	Nach 5 Sekunden Inaktivität
Pflege und Reinigung	Weiches, trockenes Tuch; Flüssigkeiten und Reinigungsmittel vermeiden
Lagertemperatur	10 °C bis 43,3 °C
Sicherheit	Nicht in die Sonne schauen, nicht auf Augen richten, nicht zerlegen, nicht eintauchen
Garantie	1 Jahr (Herstellungsfehler)
Kundendienst	1-888-606-4634 oder www.callawaydmd.com

Häufig gestellte Fragen - C70108 Callaway

Wie installiere ich die Batterie im Callaway C70108 Entfernungsmesser?

Entfernen Sie den Batteriefachdeckel an der Seite durch Drehen gegen den Uhrzeigersinn. Setzen Sie eine Lithium-Batterie CR2 3 V ein, zuerst den Minuspol (flache Seite). Schließen Sie den Deckel durch Drehen im Uhrzeigersinn.

Wie ändere ich den Messmodus?

Drücken Sie kurz die Modustaste (M), um zwischen den Modi Laser, P.A.T. (Flagge) und Prisma umzuschalten. Der Modusanzeiger wird auf dem LCD-Bildschirm angezeigt.

Was ist die maximale Reichweite des Entfernungsmessers?

Die maximale Reichweite beträgt 5 bis 600 Yards für beliebige Objekte und 5 bis 300 Yards für eine mit einem Reflektor ausgestattete Flagge (Prismenmodus). Die Reichweite hängt von den Umgebungsbedingungen und den Eigenschaften des Ziels ab.

Wie verwende ich den P.A.T.-Modus (Flaggenerfassungstechnologie)?

Im P.A.T.-Modus misst der Entfernungsmesser die Entfernung zu kleineren Objekten wie einer Flagge. Zum Scannen halten Sie die Einschalttaste gedrückt: Die Messung ändert sich nur, wenn eine kürzere Entfernung erkannt wird, was bei Hindernissen wie Bäumen nützlich ist.

Was tun, wenn die Messungen ungenau sind?

Überprüfen Sie die Maßeinheit (Y/M) und ersetzen Sie die Batterie, wenn die Batterieanzeige schwach ist. Stellen Sie sicher, dass keine Hindernisse (Blätter, Finger) Ihr Sichtfeld beeinträchtigen und das Ziel richtig anvisiert wird.

Wie reinige ich den Entfernungsmesser?

Verwenden Sie ein weiches, trockenes Tuch, um Kratzer zu vermeiden. Tauchen Sie es niemals in Flüssigkeit und verwenden Sie keine Reinigungsmittel. Bewahren Sie es bei Nichtgebrauch in der Tasche auf.

Kann ich den Entfernungsmesser im Regen verwenden?

Ja, der Entfernungsmesser ist gegen leichten Regen geschützt. Vermeiden Sie jedoch längere Einwirkung von starkem Regen oder dichtem Nebel, da dies die Reichweite einschränken kann.

Wie wechsle ich von Yards zu Metern?

Schalten Sie den Entfernungsmesser ein, halten Sie dann die Modustaste (M) gedrückt. Die Einheit wechselt zwischen Yards (Y) und Metern (M) auf dem LCD-Bildschirm.

Was tun, wenn der LCD-Bildschirm nicht aufleuchtet?

Die Batterie ist wahrscheinlich leer. Ersetzen Sie die Batterie durch eine neue Lithium-Batterie CR2 3 V. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Welchen Batterietyp verwendet der Entfernungsmesser?

Er verwendet eine 3-Volt-Lithium-Batterie CR2. Das Symbol für schwache Batterie erscheint auf dem LCD-Bildschirm etwa 200 Messungen vor dem Ende der Batterielebensdauer.

BEDIENUNGSANLEITUNG C70108 Callaway

MICRO ENTFERNUNGSMESSER

EINLEITUNG

Der Callaway Micro Laser-Entfernungsmesser bietet die Vorteile von Laser- und Prismentechnologie in einem extrem kompakten und leichten Gerät. Für Golfplätze, die über Fahnenstangen mit integrierten Reflektoren verfügen, ist der Prismenmodus ideal zur schnellen Erfassung der Entfernung zum Pin mit minimalem Aufwand und hoher Genauigkeit. Um Entfernungen zu anderen Objekten zu erfassen, ermöglicht Ihnen der Lasermodus, die Landschaft nach Entfernungen zu Hindernissen, Bäumen, Anfang des Grüns usw. scannen. Bleiben Sie beim Spielen auf einem Golfplatz ohne Pin-Reflektoren einfach während der ganzen Runde im Lasermodus und verwenden Sie die P.A.T. (Pin Acquisition Technology), um schnell und genau auf die Fahne zu fixieren.

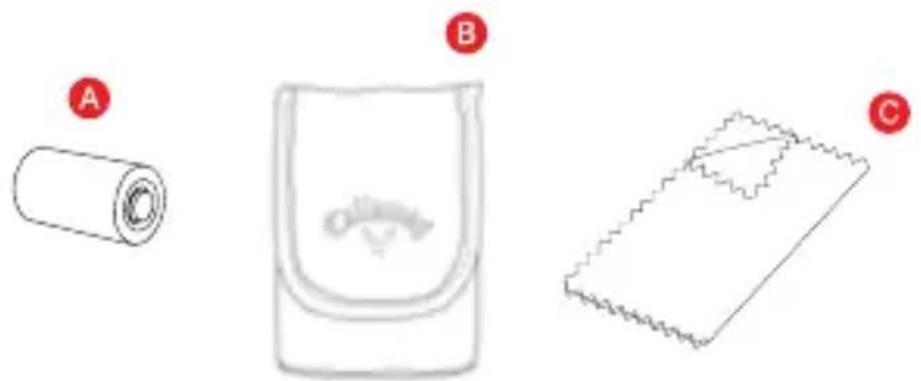

BEINHALTET

A. CR2 - 3-VOLT LITHIUM BATTERIE
B. Tasche
C. Reinigungstuch

Um das Anweisungsvideo zu sehen, besuchen Sie bitte:

www.callawaydmd.com/micro-laser-rangefinder

TECHNISCHE DATEN

Produkt Callaway Micro Entfernungsmesser
Modell Micro
Maße 8,89 cm x 6,35 cm x	3,81 cm
Gewicht 106 g
Batterie CR2 3 -Volt Lithium Batterie
Display LCD-Display
Max. Bereich 5-600 Yards	(4,57-548,6 Meter)
Range To Flag 5-300 Yards	(4,57-274,3 Meter)(Prismenmodus)
Genauigkeit +/- 1 Yard (+/-	0,914 Meter)
Maßeinheit Yard / Meter
Witterungsbeständig Hält leichtem Regen stand

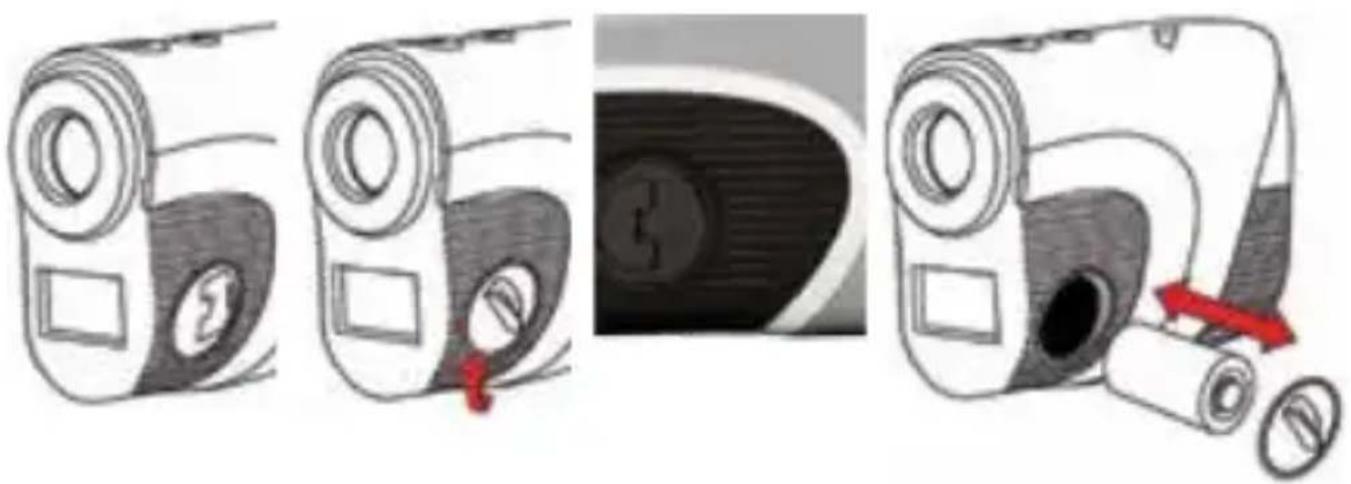

BATTERIEEINBAU

Der Laserentfernungsmesser benutzt eine austauschbare CR2 3-Volt Lithium Batterie. Zum Einbauen entfernen Sie den Batteriedeckel seitlich am Gerät. Schieben Sie zuerst den negativen Pol der Batterie (flache Seite) ein und schließen Sie den Batteriedeckel.

1. Heben Sie den Klappendeckel.
2. Drehen Sie im Gegenuhrzeigersinn, um ihn zu öffnen.
3. Fügen Sie die Batterie in die Kammer ein (negative Seite zuerst).
4. Setzen Sie den Batteriedeckel auf und festigen Sie ihn, indem Sie im Uhrzeigersinn drehen.

ANMERKUNG: Falls das „Akku schwach“ Symbol auf dem LCD-Display erscheint, können, wenn das Symbol zum ersten Mal angezeigt wird, noch ungefähr 200 Entfernungsmessungen gemacht werden, bevor die Batterie vollkommen entladen ist. Das „Akku schwach“ Symbol wird blinken, wenn die Batterielebensdauer sehr niedrig ist. In diesem Fall muss die Batterie vor dem nächsten Gebrauch ausgewechselt werden.

4 BATTERIEEINBAU

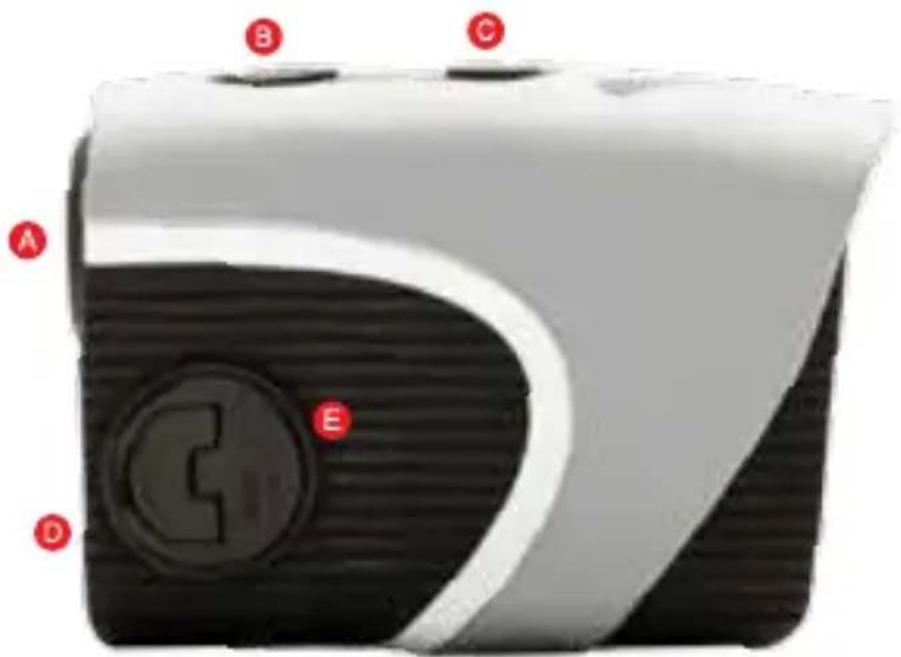

ENTFERNUNGSMESSERDIAGRAMM

A. Zielpunktbereich
B. An/Aus Schalter
C. Modusschalter (M)
D. LCD-Bildschirm
E. Batteriefach

A B C D E

LCD-DISPLAY

163 LASER A Y B D C

A. Entfernung
B. Maßeinheit (Y oder M)
C. Modusanzeige
D. Anzeige Akku leer

ANWENDUNG

1. Während Sie den Entfernungsmesser vor sich halten, DRÜCKEN Sie die An/Aus-Taste und LASSEN SIE SIE LOS, um den Laser einzuschalten.

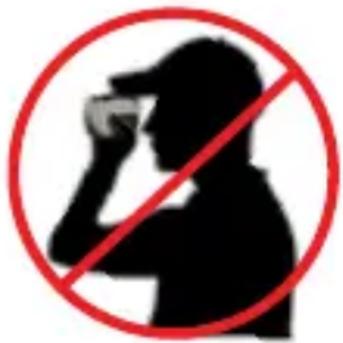

Anmerkung: Achten Sie darauf, beide Augen zu verwenden, wenn Sie durch die Zielpunktbereich blicken und den Entfernungsmesser vor sich halten, zielen Sie NICHT, indem Sie den Entfernungsmesser in die Nähe eines Auges bringen.

1. Richten Sie den roten Punkt im Zielfeld aus und zielen Sie Ihr Ziel an. DRÜCKEN Sie die An/Aus-Taste erneut und LASSEN SIE SIE LOS, um den Laser auszulösen.
2. Das Gerät gibt einen Piepton ab und die Entfernung wird auf dem LCD-Bildschirm angezeigt.

Anmerkung: Bevor die Entfernung angezeigt wird, kann es zu einer kurzen Verzögerung (1 oder 2 s) kommen.

VERMESSUNGSMODI

Um zwischen den Modi zu wechseln, DRÜCKEN Sie den Modusschalter (M) und LASSEN SIE IHN LOS.

- - - Y LASER

1. Lasermodus

1. Prism

2. Laser - Der Standardlasermodus wird empfohlen, wenn Distanzen zu größeren Objekten gemessen werden.

3. Pin - P.A.T. (Pin Acquisition Technology) - wird am Besten benutzt, wenn die Distanz zu einem Pin oder kleineren Objekten gemessen wird.
4. Prism - Für Golfplätze, die über Fahnenstangen mit integrierten Reflektoren verfügen, ist der Prismenmodus ideal. Achten Sie darauf, in die allgemeine Richtung des integrierten Reflektors zu zielen. Wenn der eingebaute Reflektor sich zum Beispiel in der Mitte des Pins befindet, richten Sie den Laser in Richtung der Mitte des Pins (siehe Diagramm auf Seite 8).

ANMERKUNG: Der Prismenmodus funktioniert nur korrekt, wenn ein Pin mit einem integrierten Reflektor anvisiert wird.

DIAGRAMM PRISM

Reflektor in der Mitte des Pin

1. Scannen - Zum Vermessen von Distanzen auf mehrere Ziele hintereinander, HALTEN Sie den An/Aus Schalter gedrückt. Die Vermessungen ändern sich, während Sie die Landschaft scannen und Ziele anvisieren. Das Scannen sollte nur in den Modi Laser oder Pin Mode verwendet werden.

ANMERKUNG: Während Sie im P.A.T.-Modus scannen, ändert sich die Vermessung nur, wenn eine kürzere Distanz gemessen wird. Dies ist nützlich, wenn die Distanz zu einem Pin gemessen wird, wo es Bäume oder andere Objekte im Hintergrund gibt.

1. Maßeinheit - Um die Maßeinheit von Yards („Y“) zu Metern zu ändern, DRÜCKEN Sie auf den An/Aus Schalter zum anschalten, dann HALTEN Sie den Modus Schalter (M). Die Maßeinheit wird durch ein „Y“ oder „M“ direkt rechts von der dargestellten Distanz angegeben.

ANMERKUNG: Je näher Sie sich am Pin befinden, desto genauer müssen Sie den Entfernungsmesser auf den integrierten Reflektor richten.

BETRIEBSBEZOGENE ANMERKUNGEN

1. Die maximale Entfernungsmessung beträgt 5-600 Yard (4,57-548,64 Meter) zu Objekten und 5-300 Yard (4,57-274,32 Meter) zu einem Pin, mit einer Genauigkeit von +/- 1 Yard (+/- 0,914 Meter).

ANMERKUNG: Die maximale Entfernungsmessung kann von verschiedenen Faktoren, einschließlich Eigenschaften des Zieles und Umgebungsbedingungen abhängen. Zum Beispiel können längere Distanzen von Objekten erhalten werden, die groß, farbenfroh sind oder eine reflektierende Deckschicht haben. Die Fähigkeit, Entfernungen zu messen, kann ebenso vom Winkel zum Ziel und den Lichtverhältnissen beeinträchtigt werden.

1. Abschaltautomatik - Um die Batterielebensdauer schonen, wird das Gerät sich automatisch abschalten, wenn es für mehr als 5 Sekunden ungenutzt bleibt.
2. Wetterbedingungen - Schwerer Regen und dichter Nebel können die maximale Entfernungsmessung des Geräts potenziell begrenzen.
3. Witterungsbeständig - Das Gerät hält leichtem Regen stand.

INSTANDHALTUNG

1. Benutzen Sie zur Reinigung ein weiches, sauberes Tuch, um Kratzer zu vermeiden.
2. Tauchen Sie ihn nicht in Flüssigkeiten und wenden Sie keinerlei Reinigungsmittel an.
3. Bewahren Sie ihn nicht bei extrem heißen/kalten Temperaturen auf (<50°F -> >110°F [<10°C -> >43,3°C]).
4. Bewahren Sie ihn in der Tasche auf, wenn er nicht gebraucht wird.

FEHLERBESEITIGUNG

Der Entfernungsmesser macht durchgehend ungenaue Messungen.

• Vergewissern Sie sich, dass das Gerät auf die gewünschte Maßeinheit eingestellt ist (Yard oder Meter).
• Ein schwaches Akkusignal kann die Genauigkeit des Gerätes beeinträchtigen. Tauschen Sie die Batterie aus, wenn die „Akku schwach“ Anzeige auf dem LCD-Display abgebildet ist.
• Vergewissern Sie sich, dass nichts Ihre Sicht versperrt, wie zum Beispiel Blätter, Äste, Ihr Finger, etc.

Messung wird nicht angezeigt

• Bei Verwendung des Prismenmodus wird ein Entfernungswert nur angezeigt, wenn ein Pin mit einem integrierten Reflektor anvisiert wird.
• Ein schwaches Akkusignal kann die Genauigkeit des Gerätes beeinträchtigen. Tauschen Sie die Batterie aus, wenn die „Akku schwach“ Anzeige auf dem LCD-Display abgebildet ist.
• Vergewissern Sie sich, dass nichts Ihre Sicht versperrt, wie zum Beispiel Blätter, Äste, Ihr Finger, etc.

Wann sollte der P.A.T.-Modus benutzt werden?

• Wenn die Distanz auf kleinere Ziele wie zum Beispiel einen Pin gemessen wird.
• Wenn Sie die Landschaft scannen, um Distanzen zu einem kleineren Ziel zu messen, wie zum Beispiel einem Pin und Bäume oder andere Objekte im Hintergrund sind.

Wann sollte der Prismenmodus benutzt werden?

- Nur bei der Messung der Entfernung zu einem Pin mit einem integrierten Reflektor.

FEHLERBESEITIGUNG (FORTSETZUNG)

Wann sollte die Batterie ausgewechselt werden?

• Wenn die „Akku schwach“ Anzeige auf dem LCD-Display angezeigt wird.
• Wenn der Entfernungsmesser durchgehend ungenaue Messungen macht.
• Falls das LCD-Display nicht erscheint, wenn der An/Aus Schalter GEDRÜCKT wird.

Was für eine Batterie benutzt der Entfernungsmesser?

• CR2 3-Volt Lithium Batterie.

WARNUNG

• Schauen Sie NIE direkt ins Sonnenlicht oder starkes Licht, wenn Sie den Laserentfernungsmesser benutzen.
• Zielen/Zeigen Sie NICHT mit dem Laserentfernungsmesser auf eine andere Person.
• Zielen/Zeigen Sie NICHT mit dem Laserentfernungsmesser auf die Augen oder das Gesicht anderer.
• Versuchen Sie NICHT, den Laserentfernungsmesser auseinanderzunehmen.
  • Tauchen Sie ihn NICHT in Flüssigkeiten jeglicher Art ein.
• Bewahren Sie den Laserentfernungsmesser NICHT bei extrem heißen/kalten Temperaturen auf (<50°F - >110°F [<10°C - >43,3°C]).

Falls Sie irgendwelche anderen Fragen oder Anliegen haben, rufen Sie bitte die Nummer 1-888-606-4634 an oder besuchen Sie www.callawaydmd.com.

GARANTIEPOLITIK

Dieses Produkt ist garantiert frei von Mängeln für bis zu einem (1) Jahr ab dem originalen Kaufdatum. IZZO Golf kann Ihnen Ihren Kauf nicht zurück erstatten, es sei denn, Sie haben den Kauf direkt bei IZZO Golf getätigt. IZZO Golf tauscht oder repariert jegliche Einheiten, die bei normalem Gebrauch binnen der Garantiezeit als fehlerhaft angesehen werden. Rufen Sie bitte den Kundendienst unter 1-888-606-4634 an, um eine Rücksendegenehmigung zu beantragen. Alle defekten Produkte müssen mit einer Rücksendegenehmigung an die folgende Adresse zurückgeschickt werden:

IZZO Golf

An: Returns Dept.

1635 Commons Parkway

Macedon, NY 14502

Rückgabegenehmigungsnr.: ____

Bitte geben Sie einen Zettel mit Ihrem Namen, Adresse, Telefonnummer und der Rückgabegenehmigungsnummer mit. Ihr Austauschgerät wird geschickt, sobald wir die zurückgegebene Einheit diagnostiziert haben.

Um Ihr Produkt zu registrieren, besuchen Sie:

Falls Sie irgendwelche anderen Fragen oder Anliegen haben, rufen Sie bitte die Nummer 1-888-606-4634 an oder besuchen Sie www.callawaydmd.com

© 2016 CALLAWAY GOLF COMPANY. Callaway Golf und das Chevronzeichen sind Markenzeichen von Callaway Golf Company. IZZO Golf ist ein offizieller Lizenzinhaber von Callaway Golf Company.
