C70108 - Télémètre Callaway - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télémètre laser
Marque	Callaway
Modèle	Micro (C70108)
Dimensions	11,4 x 7,62 x 4,16 cm (3,5 x 2,5 x 1,5 po)
Poids	208 g (3,74 oz)
Alimentation	Pile lithium CR2 3 V
Affichage	Écran LCD
Portée max (objets)	5 à 600 verges
Portée drapeau (mode prisme)	5 à 300 verges
Précision	± 1 verge
Unités de mesure	Verges (Y) / Mètres (M)
Protection	Protégé contre la pluie fine
Modes de mesure	Laser, P.A.T. (drapeau), Prisme
Fonction balayage	Oui (mode laser et P.A.T.)
Fermeture automatique	Après 5 secondes d'inactivité
Entretien et nettoyage	Chiffon doux et sec ; éviter liquides et nettoyants
Température de stockage	10 °C à 43,3 °C
Sécurité	Ne pas regarder le soleil, ne pas pointer vers les yeux, ne pas démonter, ne pas immerger
Garantie	1 an (défauts de fabrication)
Service client	1-888-606-4634 ou www.callawaydmd.com

FOIRE AUX QUESTIONS - C70108 Callaway

Comment installer la pile dans le télémètre Callaway C70108 ?

Retirez le couvercle à pile situé sur le côté en tournant dans le sens antihoraire. Insérez une pile lithium CR2 3 V, pôle négatif (côté plat) en premier. Refermez le couvercle en tournant dans le sens horaire.

Comment changer le mode de mesure ?

Appuyez brièvement sur le bouton mode (M) pour basculer entre les modes laser, P.A.T. (drapeau) et prisme. L'indicateur du mode s'affiche sur l'écran LCD.

Quelle est la portée maximale du télémètre ?

La portée maximale est de 5 à 600 verges pour des objets aléatoires et de 5 à 300 verges pour un drapeau équipé d'un réflecteur (mode prisme). La portée dépend des conditions environnementales et des caractéristiques de la cible.

Comment utiliser le mode P.A.T. (Technologie d'acquisition de drapeau) ?

En mode P.A.T., le télémètre mesure la distance vers des objets plus petits comme un drapeau. Pour balayer, maintenez le bouton d'alimentation : la mesure ne changera que lorsqu'une distance plus courte est détectée, ce qui est utile en présence d'obstacles comme des arbres.

Que faire si les mesures sont imprécises ?

Vérifiez l'unité de mesure (Y/M) et remplacez la pile si l'indicateur de pile faible est affiché. Assurez-vous qu'aucune obstruction (feuilles, doigts) ne gêne votre champ de vision et que la cible est correctement visée.

Comment nettoyer le télémètre ?

Utilisez un chiffon doux et sec pour éviter les rayures. Ne le plongez jamais dans un liquide et n'utilisez pas de produits nettoyants. Rangez-le dans son étui lorsqu'il n'est pas utilisé.

Puis-je utiliser le télémètre sous la pluie ?

Oui, le télémètre est protégé contre la pluie fine. Évitez toutefois une exposition prolongée à une pluie battante ou à un brouillard épais, car cela peut limiter la portée.

Comment passer des yards aux mètres ?

Allumez le télémètre, puis maintenez enfoncé le bouton mode (M). L'unité change entre verges (Y) et mètres (M) sur l'écran LCD.

Que faire si l'écran LCD ne s'allume pas ?

La pile est probablement déchargée. Remplacez la pile par une pile lithium CR2 3 V neuve. Si le problème persiste, contactez le service client.

Quel type de pile le télémètre utilise-t-il ?

Il utilise une pile au lithium CR2 de 3 volts. L'icône de pile faible apparaît sur l'écran LCD environ 200 mesures avant que la pile soit épuisée.

MODE D'EMPLOI C70108 Callaway

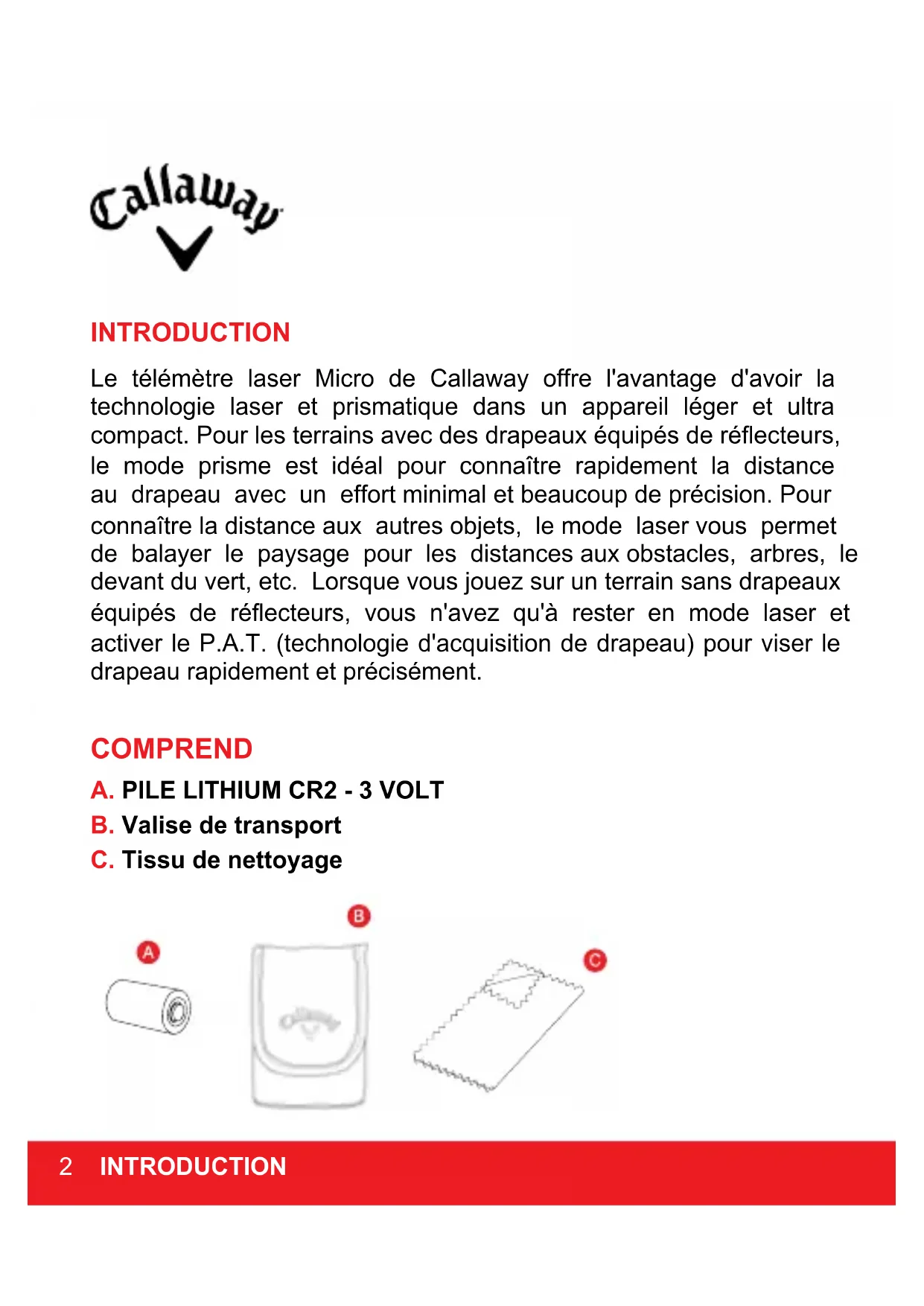

Le télémètre laser Micro de Callaway offre l'avantage d'avoir la technologie laser et prismatique dans un appareil léger et ultra compact. Pour les terrains avec des drapeaux équipés de réflecteurs, le mode prisme est idéal pour connaître rapidement la distance au drapeau avec un effort minimal et beaucoup de précision. Pour connaître la distance aux autres objets, le mode laser vous permet de balayer le paysage pour les distances aux obstacles, arbres, le devant du vert, etc. Lorsque vous jouez sur un terrain sans drapeaux équipés de réflecteurs, vous n'avez qu'à rester en mode laser et activer le P. A. T. (technologie d'acquisition de drapeau) pour viser le drapeau rapidement et précisément.

Comprend

A. PILE LITHIUM CR2 - 3 VOLT B. Valise de transport C. Tissu de nettoyage

Pour visionner le vidéo d'instructions, visitez le : www. callawaydmd. com/micro-laser-rangefinder

CARACTÉRISTIQUES

Produit Télémètre Micro Callaway
Modèle Micro
Dimensions 3,5 po x 2.5 po x 1,5 po (11.4 x 7.62 x 4.16 cm)
Poids 3,74 oz (208g).
Pile Pile lithium CR2 3 volts
Affichage Écran LCD
Portée max 5-600 vg
Distance au drapeau 5-300 vg (mode prisme)
Précision +/- 1 vg
Unité de mesure Verges/Mètres
À l'épreuve des éléments Protégé contre la pluie fine

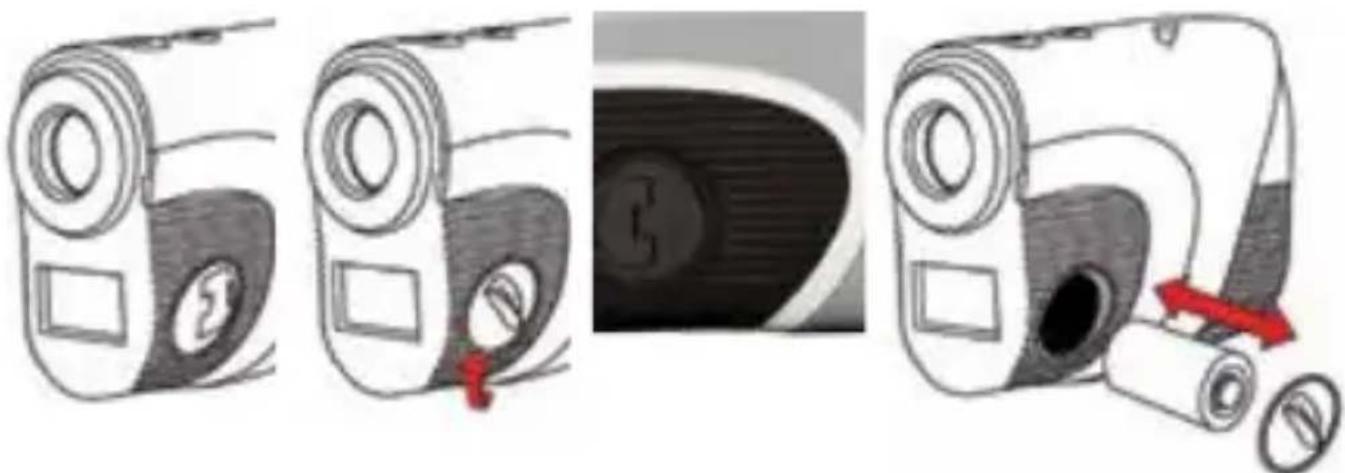

Installation de la PILE

Le télémètre laser utilise une pile remplaçable au lithium CR2 3-volts. Pour l'installer, retirez le couvercle à pile situé sur le côté de l'appareil. Insérez le pôle négatif d'abord (côté plat) et fermez le couvercle.

1. Soulevez la languette.
2. Tournez dans le sens anti-horaire pour ouvrir.
3. Insérez la pile dans le compartiment (côté négatif en premier).
4. Replacez le couvercle et serrez en tournant dans le sens horaire.

REMARQUE : Si l'icône pile faible se trouve sur l'affichage LCD, il y a environ 200 prises de mesure possibles, du moment ou l'icône pile faible apparait, avant que la pile ne soit déchargée. L'icône Pile faible clignotera si la durée de la pile est très basse. Dans ce cas, la pile devra être remplacée avant sa prochaine utilisation.

Diagramme du télémètre

A. Viseur B. Bouton d'alimentation C. Bouton mode (M) D. Écran LCD E. Compartiment à pile

A B C D E

Écran LCD

163°Y LASER A B D C

A. Distance B. Unité de mesure (Y ou M) C. Indicateur du mode D. Batterie faible Indicator

Utilisation

1. En plaçant le télémètre devant vous, APPUYEZ BRIÈVEMENT sur le bouton d'alimentation pour allumer le laser.

Remarque : Assurez-vous d'utiliser vos deux yeux lorsque vous regarder dans le viseur lorsque le télémètre est devant vous, (NE PAS visez en approchant le télémètre d'un seul oeil).

1. Alignez le point rouge dans le carrée de visée et visez votre cible. APPUYEZ BRIÈVEMENT sur le bouton d'alimentation une autre fois pour tirer le laser.
2. L'appareil gazouillera et la distance sera affichée sur l'écran LCD.

Remarque : Il peut y avoir un court délai (1-2 sec.) avant que la distance ne s'affiche.

158 Y

DRAPEAU

MODES De MESURE

Pour changer de mode, APPUYEZ BRIÈVEMENT sur le bouton mode (M).

- - - Y LASER

1. Mode laser

1. Mode prisme
2. Laser - Le Mode laser standard est recommandé lorsque vous mesurez des distances vers des objets plus gros.
3. Drapeau - P. A. T. (Technologique d'acquisition de drapeaux) - Le mode P. A. T est recommandé lorsque vous mesurez la distance au drapeau ou d'objets plus petits.
4. Prisme - Le mode prisme est idéal pour les terrains avec des drapeaux équipés de réflecteurs. Assurez-vous de viser en direction du réflecteur intégré. Par exemple, si le réflecteur intégré est situé au milieu du drapeau, pointez le laser vers le milieu du drapeau (voir le diagramme de la page 8).

REMARQUE : Le mode prisme ne fonctionnera efficacement que lorsque vous visez un drapeau avec un rélecteur intrégré.

Diagramme du mode PRISME

Réflecteur situé au milieu du drapeau

Réfléteur situé au dessus du drapeau

1. Balayage - Pour mesurer des distances vers plusieurs cibles successivement, MAINTENEZ le Bouton d'alimentation. Les mesures changeront alors que vous balaierez le paysage et changerez de cible. Vous ne devriez balayer qu'en mode laser ou en mode drapeau.

REMARQUE : Lorsque vous balayez en mode P. A. T, la mesure ne changera que lorsqu'une distance plus courte sera mesurée. Ce mode est utile lorsque l'on mesure la distance avec un drapeau lorsqu'il y a des arbres en arrière-plan.

1. Unité de mesure - Pour changer l'unité de mesure de verges (Y) à mètres, APPUYEZ sur le bouton d'alimentation pour l'allumer et ensuite, MAINTENEZ le bouton mode (M). L'unité de mesure est indiquée par un « Y » ou un « M », affiché directement à droite de la distance affichée.

REMARQUE : Plus vous êtes près du drapeau, plus vous devrez viser le télémètre avec précision ver le réflecteur intégré.

NOTES Opérationnelles

1. La distance maximale de mesure est de 5-600 verges vers des objets aléatoires et de 5-300 verges vers un drapeau avec +/- 1 verge de précision.

REMARQUE : La portée maximale peut dépendre de plusieurs facteurs, incluant les caractéristiques de l'objet et les conditions environnementales. Par exemple, les distances maximales les plus longues peuvent être obtenues avec des objets plus gros, plus colorés ou avec un fini réfléchissant. La capacité de détection de la distance peut aussi être affectée par l'angle par rapport à la cible et les conditions lumineuses.

1. Fermeture automatique - Pour conserver les piles, l'appareil se désactivera automatiquement lorsqu'inactif durant plus de 5 secondes.
2. Conditions météorologiques - La pluie battante et un épais brouillard peuvent potentiellement limiter la portée maximale de l'appareil.
3. À l'épreuve des éléments - Cet appareil est protégé contre la pluie fine.

Entretien

1. Pour nettoyer, utilisez un tissu doux et propre pour éviter les égratignures.
2. Ne le submergez pas dans un liquide et n'utilisez pas de produits nettoyants.
3. Ne l'entreposez pas à des températures chaudes/froides (<10°C ->43.3°C).
4. Rangez-le dans son étui lorsqu'il n'est pas utilisé.

Le télémètre donne constamment des lectures imprécises.

• Assurez-vous que l'appareil est configuré avec la bonne unité de mesure (verges ou mètres).
• Le signal de pile faible peut affecter la précision de l'appareil. Si l'Indicateur de pile faible est présent sur l'écran LCD, remplacez la pile.
• Assurez-vous que rien ne fait obstruction à votre champ de vision comme des feuilles, des branches, vos doigts, etc.

Les mesures n'apparaissent pas

• Si vous utilisez le mode prisme, une distance sera affichée uniquement si le laser est pointé vers un drapeau avec un réflecteur intégré.
• Le signal de pile faible peut affecter la précision de l'appareil. Si l'Indicateur de pile faible est présent sur l'écran LCD, remplacez la pile.
• Assurez-vous que rien ne fait obstruction à votre champ de vision comme des feuilles, des branches, vos doigts, etc.

Quand le mode P. A. T. devrait-il être utilisé?

• Lorsque l'on mesure la distance vers des objets plus petits comme un drapeau.
• Lorsque vous balayez le paysage pour mesurer la distance avec une cible plus petite, telle un drapeau, et que des arbres ou autres objets sont en arrière-plan.

Quand le mode prisme devrait-il être utilisé?

- Uniquement lorsque vous mesurez la distance à un drapeau muni d'un réflecteur intégré.

Quand devrais-je remplacer la pile?

• Si l'Indicateur de pile faible est présent sur l'écran LCD.
• Si le télémètre donne constamment les lectures imprécises.
• Si l'écran LCD n'et pas visible en APPUYANT sur le Bouton d'alimentation.

Quel type de pile le télémètre utilise-t-il?

- Une pile au lithium CR2 3 volts.

Avertissement

• NE JAMAIS regarder directement vers le soleil ou une lumière intense en utilisant le télémètre laser.
• NE PAS viser/pointer le télémètre laser vers une autre personne.
• NE PAS viser/pointer le télémètre laser vers le visage ou les yeux de quiconque.
• NE PAS essayer de désassembler le télémètre laser.
• NE PAS submerger dans un liquide, quel qu'il soit.
• NE PAS ranger le télémètre laser à des températures extrêmes chaudes/froides (<10°C - >43.3°C).

Si vous avez d'autres questions ou des doutes, veuillez nous appeler au 1-888-606-4634 ou vous rendre à www. callawaydmd. com.

Politique de garantie

Ce produit est garanti être sans défectuosité jusqu'à un (1) an de sa date originale d'achat. IZZO Golf ne peut rembourser votre achat à moins qu'il ait été fait directement chez IZZO Golf. IZZO Golf remplacera ou réparera toute unité déterminée défectueuse suite à un usage normal et au sein de la période de garantie. Veuillez contacter le service à la clientèle au 1-888-606-4634 pour demander une autorisation de retour. Tous les produits défectueux avec une autorisation de retour doivent être retournés à :

IZZO Golf

1635 Commons Parkway

Macedon, NY 14502

RA #: ____

Veuillez inscrire une note avec votre nom, adresse, #téléphone et le # autorisation. Votre article de remplacement vous sera envoyé dès que nous aurons diagnostiqué l'article retourné.

Pour enregistrer votre produit, veillez visiter :

Si vous avez d'autres questions ou des doutes, veuillez nous appeler au 1-888-606-4634 ou vous rendre à www. callawaydmd. com

© 2016 CALLAWAY GOLF COMPANY. Callaway Golf et les appareils Chevron sont des marques de commerce de Callaway Golf Company. IZZO Golf est détenteur d'une licence officielle de Callaway Golf Company.
