KDCX599 - Récepteur audio-vidéo KENWOOD - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil KDCX599 KENWOOD au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de récepteur | Recepteur audio automobile |
| Puissance de sortie | 4 x 50 W |
| Compatibilité audio | MP3, WMA, AAC, WAV |
| Connectivité | Bluetooth, USB, AUX |
| Fonctionnalités Bluetooth | Appels mains libres, streaming audio |
| Écran | Affichage LCD avec rétroéclairage |
| Égaliseur | Égaliseur graphique 13 bandes |
| Dimensions | 1 DIN |
| Installation | Installation standard 1 DIN, câblage inclus |
| Maintenance | Nettoyage régulier de l'écran et des connexions |
| Sécurité | Protection contre les surcharges et courts-circuits |
| Garantie | Garantie limitée de 2 ans |
| Accessoires inclus | Câbles, télécommande, manuel d'utilisation |
FOIRE AUX QUESTIONS - KDCX599 KENWOOD
Téléchargez la notice de votre Récepteur audio-vidéo au format PDF gratuitement ! Retrouvez votre notice KDCX599 - KENWOOD et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KDCX599 de la marque KENWOOD.
MODE D'EMPLOI KDCX599 KENWOOD

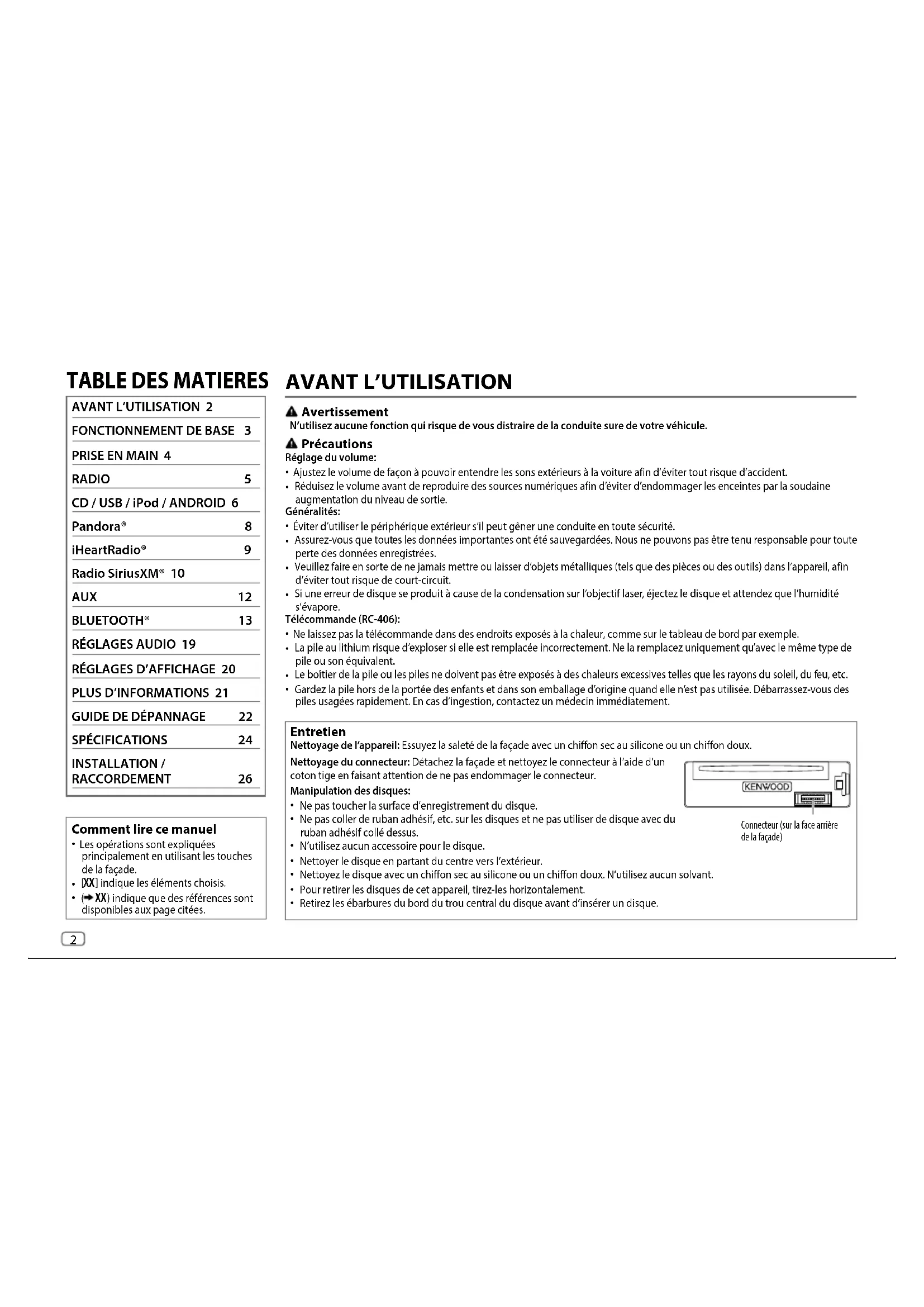

Avertissement N’utilisez aucune fonction qui risque de vous distraire de la conduite sure de votre véhicule. Précautions Réglage du volume:
Ajustez le volume de façon à pouvoir entendre les sons extérieurs à la voiture afin d’éviter tout risque d’accident.
Réduisez le volume avant de reproduire des sources numériques afin d’éviter d’endommager les enceintes par la soudaine augmentation du niveau de sortie. Généralités:
Éviter d’utiliser le périphérique extérieur s’il peut gêner une conduite en toute sécurité.
Assurez-vous que toutes les données importantes ont été sauvegardées. Nous ne pouvons pas être tenu responsable pour toute perte des données enregistrées.
Veuillez faire en sorte de ne jamais mettre ou laisser d’objets métalliques (tels que des pièces ou des outils) dans l’appareil, afin d’éviter tout risque de court-circuit.
Si une erreur de disque se produit à cause de la condensation sur l’objectif laser, éjectez le disque et attendez que l’humidité s’évapore. Télécommande (RC-406):
Ne laissez pas la télécommande dans des endroits exposés à la chaleur, comme sur le tableau de bord par exemple.
La pile au lithium risque d’exploser si elle est remplacée incorrectement. Ne la remplacez uniquement qu’avec le même type de pile ou son équivalent.
Le boîtier de la pile ou les piles ne doivent pas être exposés à des chaleurs excessives telles que les rayons du soleil, du feu, etc.
Gardez la pile hors de la portée des enfants et dans son emballage d’origine quand elle n’est pas utilisée. Débarrassez-vous des piles usagées rapidement. En cas d’ingestion, contactez un médecin immédiatement.
Les opérations sont expliquées principalement en utilisant les touches de la façade.
] indique les éléments choisis.
) indique que des références sont disponibles aux page citées. Entretien Nettoyage de l’appareil: Essuyez la saleté de la façade avec un chiffon sec au silicone ou un chiffon doux. Nettoyage du connecteur: Détachez la façade et nettoyez le connecteur à l’aide d’un coton tige en faisant attention de ne pas endommager le connecteur. Manipulation des disques:
Ne pas toucher la surface d’enregistrement du disque.
Ne pas coller de ruban adhésif, etc. sur les disques et ne pas utiliser de disque avec du ruban adhésif collé dessus.
N’utilisez aucun accessoire pour le disque.
Nettoyer le disque en partant du centre vers l’extérieur.
Nettoyez le disque avec un chiffon sec au silicone ou un chiffon doux. N’utilisez aucun solvant.
Pour retirer les disques de cet appareil, tirez-les horizontalement.
Retirez les ébarbures du bord du trou central du disque avant d’insérer un disque. Connecteur (sur la face arrière de la façade) JS_KWD_KDC_X599_KW_FR.indd 2JS_KWD_KDC_X599_KW_FR.indd 2 8/25/2014 8:45:37 AM8/25/2014 8:45:37 AMData Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm)

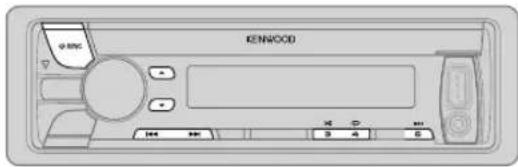

Pour Sur la façade Sur la télécommande Mettez l’appareil sous tension Appuyez sur
Maintenez la touche enfoncée pour mettre l’appareil hors tension.
Maintenez SRC enfoncée pour mettre l’appareil hors tension. ( Appuyer sur SRC ne met pas l’appareil hors tension. ) Ajustez le volume Tournez le bouton de volume. Appuyez sur ou . Appuyez sur AT T pendant la lecture pour atténuer le son.
Appuyez une nouvelle fois pour annuler. Sélectionner la source Appuyez répétitivement sur
Appuyez répétitivement sur SRC
Changez l’information sur l’affichage Appuyez répétitivement sur
Maintenez la touche enfoncée pour faire défiler les informations actuelles de l’affichage. ( non disponible )
Pour : L’appareil se met automatiquement hors tension après 20 minutes de mode de veille (mise hors tension automatique). Façade Comment réinitialiserAttachez Détachez Télécommande (RC-406) ( fourni pour
Les fonctions de la télécommande ne sont pas disponibles pour
FRANÇAIS Retirez la feuille d’isolant lors de la première utilisation. Vos ajustements préréglés sont aussi effacés. Comment remplacer la pile Capteur de télécommande (Ne l’exposez Pas à la lumière directe du soleil.) Bouton de volume (tournez/appuyez) Touche de détachement Fenêtre d’affichage JS_KWD_KDC_X599_KW_FR.indd 3JS_KWD_KDC_X599_KW_FR.indd 3 8/25/2014 8:45:37 AM8/25/2014 8:45:37 AM4 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm)
OEM : La sélection est faite en fonction de la taille des enceintes (5 pouces ou 4 pouces, 6×9 pouces ou 6 pouces) ou des enceintes OEM pour obtenir une performance optimale. DISPLAY EASY MENU
:L’éclairage de l’affichage et des touches change sur blanc quand vous entrez dans
OFF :L’éclairage de l’affichage et des touches reste sur la couleur du réglage [ COLOR SELECT
TUNER SETTING PRESET TYPE NORMAL :Mémorise une station pour chaque touche de préréglage dans chaque bande (FM1/ FM2/ FM3/ AM).; MIX :Mémorise une station ou un canal SiriusXM pour chaque touche de préréglage, quelle que soit la bande ou le canal SiriusXM sélectionné. SYSTEM KEY BEEP
:Met en service la tonalité des touches.; OFF :Met hors service la fonction. SOURCE SELECT PANDORA SRC
:Met en service PANDORA dans la sélection de la source.; OFF :Hors service. (
:Met en service IHEARTRADIO dans la sélection de la source.; OFF :Hors service. (
:Met en service AUX dans la sélection de la source.; OFF :Hors service. (
CD READ 1 :Distingue automatiquement les disques de fichiers audio et les CD de musique.;
:Reproduit de force le disque comme un CD de musique. Aucun son n’est entendu si un disque de fichiers audio est reproduit.
F/W UP xx.xx YES :Démarrer la mise à niveau du micrologiciel.;
:Annulation (la mise à niveau n’est pas activée). Pour en savoir plus sur la mise à niveau du micrologiciel, référez-vous à: www.kenwood.com/cs/ce/ CLOCK CLOCK DISPLAY
:L’horloge apparaît sur l’affichage même quand l’appareil est hors tension.; OFF :Annulation. Annulez la démonstration ( pour /

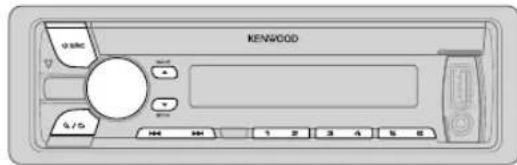

Quand vous mettez l’appareil sous tension (ou après une réinitialisation de l’appareil), l’affichage apparaît: “CANCELDEMO” “PRESS” “VOLUMEKNOB” 1 Appuyez sur le bouton de volume.
YES ] est choisi pour le réglage initial. 2 Appuyez de nouveau sur le bouton de volume. “DEMOOFF” apparaît. Réglez l’horloge
Appuyez sur le bouton de volume pour entrer [ FUNCTION
Tournez le bouton de volume pour choisir
, puis appuyez sur le bouton. 3 Tournez le bouton de volume pour choisir [ CLOCK ADJUST ], puis appuyez sur le bouton.
Tournez le bouton de volume pour faire les réglages, puis appuyez sur le bouton. Jour Heure Minute 5 Tournez le bouton de volume pour choisir [ CLOCK FORMAT ], puis appuyez sur le bouton. 6 Tournez le bouton de volume pour choisir [ 12H ] ou [ 24H ], puis appuyez sur le bouton. 7 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . Faites les réglages initiaux
Appuyez sur pour entrer en veille STANDBY. 2 Appuyez sur le bouton de volume pour entrer [ FUNCTION
3 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton.
Répétez l’étape 3 jusqu’à ce que l’élément souhaité soit sélectionné ou activé. 5 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur .
Appuyez répétitivement sur pour sélectionner TUNER. 2 Appuyez répétitivement sur (ou appuyez sur / sur la RC-406) pour sélectionner FM1/ FM2/ FM3/ AM. 3 Appuyez sur S/T (ou appuyez sur S/ sur la RC-406) pour rechercher une station.
Pour changer la méthode de recherche pour S/T
Appuyez répétitivement sur
AUTO1 : Recherche automatiquement une station. AUTO2 : Recherche d’une station préréglée. MANUAL : Recherche manuellement une station.
Pour mémoriser une station : Maintenez pressée une des touches numériques (
Pour choisir une station mémorisée : Appuyez sur une des touches numériques (
) (ou appuyez sur une des touches numériques (
) sur la RC-406). Syntonisation à accès direct (en utilisant la RC-406)
Appuyez sur DIRECT pour entrer en mode de Syntonisation à accès direct. 2 A l’aide des touches numériques, entrez une fréquence. 3 Appuyez sur pour recherche une station.
Pour annuler, appuyez sur ou DIRECT
Si aucune opération n’est effectuée pendant 10 secondes après l’étape
, la syntonisation à accès direct est annulée automatiquement. Autres paramètres
Appuyez sur le bouton de volume pour entrer [ FUNCTION
2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné ou activé. 4 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . Défaut:
TUNER SETTING AUTO MEMORY YES :Mémorise automatiquement 6 stations dont la réception est bonne.;
Peut être sélectionné uniquement si [ NORMAL ] est sélectionné pour [ PRESET TYPE
:Améliore la réception FM mais l’effet stéréo peut être perdu.; OFF :Annulation. TI ON : Permet à l’appareil de commuter temporairement sur les informations routières si elles sont disponibles (“TI” s’allume).; OFF : Annulation. PTY SEARCH Sélectionne le type de programme disponible (voir ci-dessous), puis appuyez sur
pour démarrer. CLOCK TIME SYNC
:Synchronise l’heure de l’appareil à l’heure de la station Radio Broadcast Data System.; OFF :Annulation.
PTY SEARCH ] peut être choisi uniquement quand la bande est FM1/ FM2/ FM3.
REL TALK (discussion religieuse), PERSNLTY (personnalité), PUBLIC
CLASSICL (classique), R & B (rhythm et blues),
(rhythm et blues soft), REL MUSC (musique religieuse), MUSC ESP (musique espagnole), HIP HOP L’appareil recherche le type de programme catégorisé dans [ SPEECH ] ou [ MUSIC ] s’il a été choisi.
Si le volume est ajusté pendant la réception des informations routières, le volume ajusté est automatiquement mémorisé. Il sera appliqué la prochaine fois que la fonction d’informations routières sera activée. JS_KWD_KDC_X599_KW_FR.indd 5JS_KWD_KDC_X599_KW_FR.indd 5 8/25/2014 8:45:39 AM8/25/2014 8:45:39 AM6 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) CD / USB / iPod / ANDROID Démarrez la lecture La source change automatiquement et le lecture démarre.
KCA-iP102 : Type à 30 broches, KCA-iP103 : Type d’éclairage
Ne laissez pas le câble à l’intérieur de la voiture quand il n’est pas utilisé. Pour Sur la façade Sur la télécommande Lecture / pause Appuyez sur . Appuyez sur
Recherche rapide vers l’arrière / vers l’avant
Maintenez enfoncée S/T. Maintenez enfoncée S/ . Sélectionnez un une plage ou un fichier Appuyez sur S/T. Appuyez sur S/ . Sélectionnez un dossier
Appuyez sur J/K. Appuyez sur
Appuyez répétitivement sur . TRACK REPEAT
Appuyez répétitivement sur . DISC RANDOM
RANDOM OFF : Fichier MP3/ WMA/AAC/ WAV, fichier KME Light/ KMC, iPod ou ANDROID Maintenez enfoncée pour sélectionner ALL RANDOM
Sélectionnez le mode de commande Quand la source est iPod, appuyez répétitivement sur . MODE ON : Commande à partir de l’iPod
MODE OFF : Commande à partir de l’appareil Dans le cas d’une source ANDROID,
Sélectionnez le lecteur de musique
Appuyez répétitivement sur . Les morceaux mémorisés dans le support suivant sont lus.
Mémoire interne ou smartphone (Mass Storage Class) sélectionné.
Lecteur sélectionné parmi plusieurs lecteurs. Face portant l’étiquette

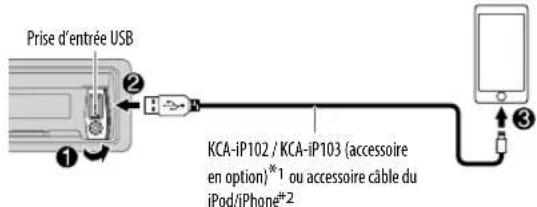

Éjectiez le disque Prise d’entrée USB CA-U1EX (max.: 500mA) (accessoire en option) Câble Micro USB 2.0
(en vente dans le commerce) KCA-iP102 / KCA-iP103 (accessoire en option)
ou accessoire câble du iPod/ iPhone

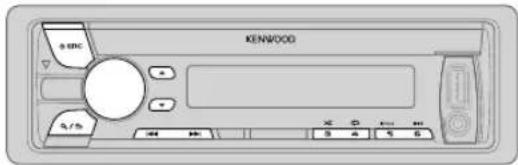

Lors de la connexion d’un périphérique Android, “Press [VIEW] to install KENWOOD MUSIC PLAY APP” apparaît. Suivez les instructions pour installer l’application. Vous pouvez aussi intaller la dernière version de l’application KENWOOD MUSIC PLAY sur votre périphérique Android avant la connexion. (
Pour ANDROID: Fonctionne uniquement quand [ BROWSE MODE ] est sélectionné. ( [ ANDROID SETUP
Pour CD: Uniquement pour les fichiers MP3/ WMA/AAC. Cela ne fonctionne pas pour l’iPod/ ANDROID.
Pour iPod/ ANDROID: Fonctionne uniquement quand [ MODE OFF
BROWSE MODE ] est sélectionné.
Pour CD: Uniquement pour les fichiers MP3/ WMA/AAC.
Vous pouvez toujours faire une lecture/pause, sauter des fichiers, et faire une recherche rapide de fichiers vers l’arrière/ vers l’avant à partir de l’appareil. Sélectionnez un fichier à partir d’un dossier/liste
Appuyez sur . 2 Tournez le bouton de volume pour sélectionner un dossier/liste, puis appuyez sur le bouton.
Tournez le bouton de volume pour choisir un fichier, puis appuyez sur le bouton. Recherche rapide Si vous avez beaucoup de fichiers, vous pouvez effectuer une recherche rapide parmi eux. Pour USB (pour les fichiers KME Light/ KMC): Appuyez sur
pour faire une recherche d’une ampleur prédéfinie.
pour rechercher avec une ampleur de 10
Non applicable pour les CD et les fichiers MP3/ WMA/AAC/ WAV. Pour iPod: Vous pouvez rechercher un fichier en fonction du premier caractère. Tournez le bouton de volume rapidement pour entrer en recherche de caractères. Tournez le bouton de volume pour sélectionner un caractère. Pour rechercher un autre caractère qu’une lettre de A à Z et un chiffre de 0 à 9, entrez seulement “
Appuyez sur S/T pour déplacer la position d’entrée.
- Vous pouvez entrer un maximum de trois caractères. Appuyez sur le bouton de volume pour démarrer la recherche.
Pour retourner au dossier racine/premier fichier/menu supérieur, appuyez sur .
Pour retourner à l’option de réglage précédente, appuyez sur .
Pour annuler, maintenez enfoncée .
Pour l’iPod, applicable uniquement quand [ MODE OFF ] est sélectionné. (
Pour ANDROID, applicable uniquement quand [ BROWSE MODE ] est sélectionné.
Appuyez sur DIRECT. 2 A l’aide des touches numériques, entrez le numéro de plage/fichier. 3 Appuyez sur pour rechercher un morceau.
Pour annuler, appuyez sur ou DIRECT
Non disponible si la lecture aléatoire est sélectionné.
Ne peut pas être utilisé pour iPod, ANDROID, fichier KME Light/ KMC. Écoute de TuneIn Radio/ TuneIn Radio Pro/ Aupeo Lors de l’écoute de TuneIn Radio, TuneIn Radio Pro ou Aupeo, connectez l’iPod/ iPhone à la prise d’entrée USB de l’appareil.
L’appareil sort le son de ces applications. Autres paramètres
Appuyez sur le bouton de volume pour entrer [ FUNCTION
2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné ou activé. 4 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . Défaut:
ANDROID SETUP BROWSE MODE : Commande à partir de l’appareil (en utilisant l’application KENWOOD MUSIC PLAY).; HAND MODE :Commande d’autres applications de lecture multimédia à partir du périphérique Android (sans utiliser l’application KENWOOD MUSIC PLAY). Cependant, vous pouvez encore utiliser la lecture/pause et le saut de fichier de l’appareil. USB
MUSIC DRIVE DRIVE CHANGE
:Le lecteur suivant ([ DRIVE 1 ] à [ DRIVE 5 ]) est sélectionné automatiquement et la lecture démarre. Répétez les étapes
pour choisir les lecteurs suivants. SKIP SEARCH 0.5%
10% : Lors de l’écoute de l’iPod, ANDROID ou de fichiers KME Light/ KMC, sélectionnez l’ampleur de saut sur le total des fichiers. JS_KWD_KDC_X599_KW_FR.indd 7JS_KWD_KDC_X599_KW_FR.indd 7 8/25/2014 8:45:40 AM8/25/2014 8:45:40 AM8 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Pandora® Préparation: Installez la dernière version de l’application Pandora sur votre appareil (iPhone/ iPod touch), puis créez un compte et connectez-vous sur Pandora.
] pour [ PANDORA SRC
Ouvrez l’application Pandora sur votre appareil. 2 Connectez votre appareil à la prise d’entrée USB.
La source change sur PANDORA et la diffusion démarre. Pour Sur la façade Sur la télécommande Lecture / pause Appuyez sur . Appuyez sur
Sauter une plage Appuyez sur T. Appuyez sur
Fait défiler vers le haut ou vers le bas
KCA-iP102 : Type à 30 broches, KCA-iP103 : Type d’éclairage
Ne laissez pas le câble à l’intérieur de la voiture quand il n’est pas utilisé.
Si le défilement vers le bas est sélectionné, la plage actuelle est sautée. Création et sauvegarde d’une nouvelle station
Maintenez enfoncé le bouton de volume. 2 Tournez le bouton de volume pour choisir [ FROM TRACK ] ou [ FROM ARTIST
puis appuyez sur le bouton. Une nouvelle station est créée sur la base du morceau ou de l’artiste actuel. 3 Maintenez pressée une des touches numériques (1 à 5) pour mémoriser. Pour sélectionner une station mémorisée, appuyez sur les touches numériques (
Recherchez une station mémorisée
Appuyez sur . 2 Tournez le bouton de volume pour faire une sélection, puis appuyez sur le bouton.
BY DATE ]:En fonction de la date d’enregistrement
A-Z ]:Ordre alphabétique 3 Tournez le bouton de volume sur la station souhaitée, puis appuyez sur le bouton. Pour annuler, maintenez enfoncée . (ou lors de l’utilisation de RC-406) Appuyez sur J / K pour rechercher une station, puis appuyez sur
Marquez un morceau ou une informations d’artiste
Maintenez enfoncée J. 2 Tournez le bouton de volume pour faire une sélection, puis appuyez sur le bouton.
THIS TRACK ]:Informations sur le morceau actuel
THIS ARTIST ]:Informations sur l’artiste actuel “BOOKMARKED” apparaît et l’information est mémorisée sur votre périphérique. Le signet est disponible sur votre compte Pandora mais pas sur cet appareil. Prise d’entrée USB KCA-iP102 / KCA-iP103 (accessoire en option)

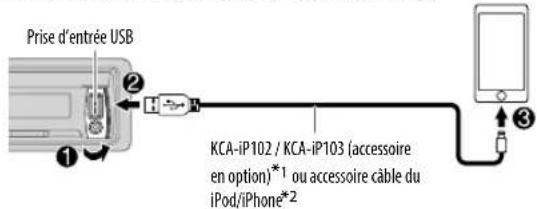

ou accessoire câble du iPod/iPhone
Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) iHeartRadio® Préparation: Installez la dernière version de l’application iHeart Link for KENWOOD sur votre appareil (iPhone/ iPod touch), puis créez un compte et connectez-vous sur iHeartRadio.
Ouvrez l’application iHeart Link sur votre appareil. 2 Connectez votre appareil à la prise d’entrée USB.
3 Appuyez répétitivement sur pour sélectionner IHEARTRADIO. La diffusion démarre automatiquement. Pour Sur la façade Sur la télécommande Lecture / pause Appuyez sur . Appuyez sur
Saute une plage pour choisir une station personnalisée Appuyez sur T. Appuyez sur . Fait défiler vers le haut ou le bas
pour choisir une station personnalisée Appuyez sur
Crée une nouvelle station/station personnalisée Appuyez sur 1.
Ajoute la station actuelle aux stations préférées Appuyez sur 2.
Recherche d’une station en direct Appuyez sur 5.
KCA-iP102 : Type à 30 broches, KCA-iP103 : Type d’éclairage
Ne laissez pas le câble à l’intérieur de la voiture quand il n’est pas utilisé.
Si le défilement vers le bas est sélectionné, la plage actuelle est sautée. Recherchez une station
Appuyez sur . 2 Tournez le bouton de volume pour choisir une catégorie, puis appuyez sur le bouton. 3 Tournez le bouton de volume sur la station souhaitée, puis appuyez sur le bouton. Quand une liste des villes apparaît, vous pouvez sauter les villes dans l’ordre alphabétique
Pour annuler, maintenez enfoncée . (ou lors de l’utilisation de RC-406) Appuyez sur J / K pour rechercher une station, puis appuyez sur
Saute les villes dans l’ordre alphabétique Quand une liste de villes apparaît pendant la recherche... 1 Tournez le bouton de volume rapidement pour entrer en recherche de caractères. 2 Tournez le bouton du volume ou appuyez sur S/T pour choisir le caractère à rechercher. 3 Appuyez sur J / K pour passer à la page précédente/suivante. 4 Appuyez sur le bouton de volume pour démarrer la recherche. Pour annuler, maintenez enfoncée . Suppression d’une station Lors de l’écoute de IHEARTRADIO... 1 Appuyez sur le bouton de volume pour entrer [ FUNCTION
2 Tournez le bouton de volume pour choisir [ SYSTEM ], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour choisir [ STATION DEL ], puis appuyez sur le bouton. 4 Tournez le bouton de volume pour choisir [ LIVE ] ou [ CUSTOM ], puis appuyez sur le bouton. 5 Tournez le bouton de volume pour choisir la station à supprimer, puis appuyez sur le bouton. 6 Tournez le bouton de volume pour choisir [ YES ], puis appuyez sur le bouton. 7 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . Prise d’entrée USB KCA-iP102 / KCA-iP103 (accessoire en option)
ou accessoire câble du iPod/iPhone
JS_KWD_KDC_X599_KW_FR.indd 9JS_KWD_KDC_X599_KW_FR.indd 9 8/25/2014 8:45:41 AM8/25/2014 8:45:41 AM10 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Radio SiriusXM® Seul SiriusXM® vous apporte plus de ce que vous aimez écouter, en un seul endroit. Obtenez plus de 140 canaux, y compris de la musique sans pauses publicitaires, le meilleur du sport, les nouvelles, les discussions, les comédies et de les divertissements. Bienvenue dans le monde de la radio satellite. Un tuner SiriusXM Vehicle et un abonnement sont nécessaires. Pour plus d’informations, consultez www.siriusxm.com. Préparation: 1 Connectez le tuner SiriusXM Vehicle optionnel (en vente dans le commerce). 2 Vérifiez votre numéro d’identification radio pour l’activation. Le numéro d’identification de SiriusXM Radio est nécessaire pour l’activation et peut être trouvé en accordant le canal 0 de même que sur l’étiquette qui se trouve sur le tuner SiriusXM Connect et sur son emballage. Le numéro d’identification radio ne comprend pas les lettres I, O, S ou F. 3 Activez l’abonnement. Pour les utilisateurs au États-Unis: En ligne: Allez sur www.siriusxm.com Téléphone: Appelez le 1-866-635-2349 Pour les utilisateurs au Canada: En ligne: Allez sur www.siriusxm.ca/activatexm Téléphone: Appelez le 1-877-438-9677 4 Appuyez répétitivement sur pour sélectionner SIRIUSXM et démarrer la mise à jour. Démarrez l’écoute
Appuyez répétitivement sur pour sélectionner SIRIUSXM. 2 Appuyez répétitivement sur pour sélectionner une bande. 3 Appuyez sur . “ ” s’allume. 4 Tournez le bouton de volume pour choisir une catégorie, puis appuyez sur le bouton. Si “ALL CHANNELS” est sélectionné, tous les canaux disponibles sont affichés. 5 Tournez le bouton de volume pour choisir un canal, puis appuyez sur le bouton. (ou) Appuyez sur S/T pour rechercher un canal manuellement.
- Maintenir enfoncée S/T permet de changer le canal rapidement. Si un canal verrouillé ou un canal adulte est sélectionné, un écran d’entrée de code secret apparait. Entrez le code secret pour recevoir le canal. (
Pour changer la méthode de syntonisation pour S/T : Appuyez sur
Chaque fois que vous appuyez sur , la méthode de recherche change entre “CHANNEL” (recherche manuelle d’un canal) et “PRESET” (recherche d’un canal préréglé de la bande choisie). Syntonisation à accès direct (en utilisant la RC-406) ( sauf pour
Appuyez sur DIRECT pour entrer en mode de Syntonisation à accès direct. 2 A l’aide des touches numériques, entrez le numéro de canal. 3 Appuyez sur pour démarrer la recherche.
Pour annuler, appuyez sur ou DIRECT
Si aucune opération n’est effectuée pendant 10 secondes après l’étape
, la syntonisation à accès direct est annulée automatiquement. Port d’extension sur le panneau arrière Tuner SiriusXM Vehicle Antenne JS_KWD_KDC_X599_KW_FR.indd 10JS_KWD_KDC_X599_KW_FR.indd 10 8/25/2014 8:45:41 AM8/25/2014 8:45:41 AMFRANÇAIS
Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Radio SiriusXM® Mode de touche SiriusXM Maintenez pressé pour changer le mode de touche (canal ou relecture). (Défaut: Mode de touche canal) “ ” s’allume quand le mode de touche de relecture est sélectionné. Quand le mode de touche de canal est sélectionné... Pour Sur la façade Sur la télécommande Sélectionnez un canal Appuyez sur S/T. Appuyez sur S/ . Changer un canal rapidement Maintenez enfoncée S/T. Maintenez enfoncée S/ . Mémoriser un canal de la bande actuelle Maintenez pressée une des touches numériques ( 1à6).
Sélectionner un canal mémorisé de la bande actuelle Appuyez sur l’une des touches numériques (1à6). Quand le mode de touche de relecture est sélectionné... Pour Sur la façade Sur la télécommande Lecture / pause Appuyez sur . Appuyez sur
Sélectionnez une plage Appuyez sur S/T. Appuyez sur S/ . Retour / avance rapide Maintenez enfoncée S/T. Maintenez enfoncée S/ . Aller au direct Appuyez sur 1. SmartFavorites et TuneStart™ Les canaux mémorisés de l’utilisateur (1 à 6) de la bande actuelle sont reconnus comme canaux préférés intelligents. Le tuner SiriusXM Vehicle met automatiquement en cache le contenu diffusé en tache de fond.
La fonction SmartFavorites est disponible avec le tuner SiriusXM SXV200 ou les modèles ultérieurs. Quand vous syntonisez un canal préféré intelligent., vous pouvez revenir en arrière et relire 30 minutes maximum de n’importe quel contenu manqué: nouvelles, discussions, sport ou musique.
La lecture démarre à partir du début du morceau si [ TUNE START ] est réglé sur [
) pour la plupart des canaux de musique mémorisés comme SmartFavorite. 1 Appuyez sur une des touches numériques (1 à 6) pour sélectionner un canal. 2 Pour les opérations ( Mode de touche SiriusXM
TuneScan™ Vous pouvez obtenir un bref aperçu des morceaux que vous avez manqués sur chacun de vos canaux de musique SmartFavorite ou sur le canal de musique que vous écoutez actuellement. Maintenez pressé pour démarrer le balayage des 6 premières secondes du contenu musical enregistré.
Pour écouter le morceau actuel, appuyez sur le bouton de volume pour arrêter le balayage. L’appareil continue de lire le morceau actuel.
Pour sélectionner le morceau précédent/suivant, appuyez sur S/T
Pour annuler le balayage, maintenez enfoncé le bouton de volume. L’appareil retour sur le canal que vous écoutiez avant de lancer TuneScan. Réglages SiriusXM
Appuyez sur le bouton de volume pour entrer [ FUNCTION
2 Tournez le bouton de volume pour choisir [ SIRIUS XM ], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour faire une sélection (
), puis appuyez sur le bouton. 4 Répétez l’étape 3 jusqu’à ce que l’élément souhaité soit sélectionné/ activé ou suivez les instructions données pour l’élément sélectionné. 5 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . JS_KWD_KDC_X599_KW_FR.indd 11JS_KWD_KDC_X599_KW_FR.indd 11 8/25/2014 8:45:41 AM8/25/2014 8:45:41 AM12 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Radio SiriusXM® Défaut:
CHANNEL LOCK Pour déverrouiller les réglages:
Tournez le bouton de volume pour sélectionner un numéro.
Appuyez sur S/T pour déplacer la position d’entrée.
pour entrer le code secret actuel. (Le code secret initial est 0000.)
Appuyez sur le bouton de volume pour valider. CODE SET
Tournez le bouton de volume pour sélectionner un numéro.
Appuyez sur S/T pour déplacer la position d’entrée.
pour entrer un nouveau code secret de 4 chiffres.
Appuyez sur le bouton de volume pour valider.
pour confirmer le code secret.
Notez le nouveau code secret afin de pouvoir accéder aux réglages de verrouillage de canal à partir de la fois suivante.
LOCK SETTING MATURE CH
:Sélectionne le réglage du verrouillage défini SiriusXM.; USER DEFINED :Sélectionne le réglage du verrouillage défini par l’utilisateur.; OFF :Annulation. CHANNEL EDIT
Tournez le bouton de volume pour choisir une catégorie, puis appuyez sur le bouton.
Tournez le bouton de volume pour choisir un canal que vous souhaitez verrouiller, puis appuyez sur le bouton. “L” apparaît devant le numéro de canal.
Maintenez enfoncée pour quitter. CHANNEL CLEAR
YES :Annule tous les canaux verrouillés.;
:La lecture du canal SmartFavorite sélectionné démarre à partir du début du morceau.; OFF :Annulation.
STRONG :Montre la puissance du signal actuellement reçu. BUFFER USAGE 0%
Montre l’utilisation actuelle pour la mémoire tampon de relecture.
:Réinitialise les canaux mémorisés et le réglage de verrouillage aux défauts.;
Affiché uniquement quand [ USER DEFINED ] est sélectionné.
Disonible uniquement si le tuner SiriusXM Vehical connecté est le SXV200 ou un tuner ultérieur qui prend en charge SmartFavorites. AUX Préparation: Sélectionnez [
] pour [ BUILT-IN AUX
Connectez un lecteur audio portable (en vente dans le commerce). 2 Appuyez répétitivement sur pour sélectionner AUX. 3 Mettez sous tension le lecteur audio portable et démarrez la lecture. Réglez le nom pour AUX Lors de l’écoute d’un lecteur audio portable connecté à l’appareil... 1 Appuyez sur le bouton de volume pour entrer [ FUNCTION
2 Tournez le bouton de volume pour choisir [ SYSTEM ], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour choisir [
], puis appuyez sur le bouton. 4 Tournez le bouton de volume pour faire une sélection, puis appuyez sur le bouton. AUX (défaut)/ DVD
5 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . Prise d’entrée auxiliaire Lecteur audio portable Mini fiche stéréo de 3,5 mm (1/8 pouces) avec connecteur en forme de “L” (en vente dans le commerce) JS_KWD_KDC_X599_KW_FR.indd 12JS_KWD_KDC_X599_KW_FR.indd 12 8/25/2014 8:45:42 AM8/25/2014 8:45:42 AMFRANÇAIS
Phonebook Access Profile — Profile d’accès au répertoire d’adresses (PBAP)
Audio/Video Remote Control Profile — Profile de télécommande audio/vidéo (AVRCP) Codecs Bluetooth pris en charge
aptX Codec (aptX) Connectez le microphone Ajustez l’angle du microphone Fixez si nécessaire en utilisant des serre-câbles (non fourni). MIC (prise d’entrée microphone) Microphone (fourni) Panneau arrière Pairage d’un périphérique Bluetooth Lors de la connexion d’un périphérique Bluetooth à l’appareil pour la première fois, faites les pairage entre l’appareil et le périphérique. 1 Appuyez sur pour mettre l’appareil sous tension. 2 Recherchez et sélectionnez le nom de ce modèle (KDC-X5
BT) sur le périphérique Bluetooth. “PAIRING” “PASS XXXXXX” Nom du périphérique “PRESS” “VOLUME KNOB” défile sur l’affichage.
- Pour certains périphériques Bluetooth, il se peut que vous ayez besoin d’entrer le code PIN (numéro d’identification personnel) immédiatement après la recherche.
- Référez-vous aussi au manuel fourni avec votre périphérique Bluetooth. 3 Appuyez sur le bouton de volume pour démarrer le pairage. “PAIRING OK” apparaît quand le pairage est terminé et “ ” s’allume quand la connexion Bluetooth est établie.
Un maximum de cinq appareils peuvent être enregistrés (appariés) en tout.
Seul un périphérique Bluetooth peut être connecté n’importe quand.
Cet appareil prend en charge le Pairage simple sécurisé (SSP).
Certains périphériques Bluetooth peuvent ne pas se connecter automatiquement au système après le pairage. Connectez le périphérique à l’appareil manuellement. Référez-vous au manuel d’instructions de votre périphérique Bluetooth pour en savoir plus.
Une fois que le pairage est termine, le périphérique Bluetooth reste enregistré sur l’appareil même si vous réinitialisez l’appareil. Pour supprimer un périphérique apparié,
Quand vous connectez un périphérique iPhone/ iPod touch/ Android à la prise d’entrée USB, la demande de pairage (via Bluetooth) est activée automatiquement. Appuyez sur le bouton de volume pour faire le pairage une fois que vous avez validé le nom de périphérique. La demande de pairage automatique est activée uniquement si: – La fonction Bluetooth du périphérique connecté est activée.
AUTO PAIRING ] est réglé sur [
Toutes les touches et l’affichage clignotent.
L’appareil répond automatiquement à l’appel si [ AUTO ANSWER ] sur une heure sélectionnée. (
Les touches et les affichages s’allument en fonction du réglage réalisé pour [ DISPLAY
Si vous mettez hors tension l’appareil ou détachez la façade, la connexion Bluetooth est déconnectée. Pour Sur la façade Sur la télécommande Répondre à un appel Appuyez sur , sur le bouton de volume ou sur l’une des touches numériques ( 1 à 6). Appuyez sur
Refuser un appel Appuyez sur . Appuyez sur
Fin d’un appel Appuyez sur ou . Appuyez sur
Ajustez le volume du téléphone [00]
Tournez le bouton de volume pendant un appel.
Cet ajustement n’affecte pas le volume des autres sources.
Commute entre le mode mains libres et le mode de conversation privée Appuyez sur pendant un appel.
Les opérations peuvent différer en fonction du périphérique Bluetooth connecté.
Ne peut pas être utilisé pour iPhone. Pendant un appel, l’appareil synchronise le volume téléphonique de l’iPhone sur l’appareil. Amélioration de la qualité des voix Quand vous parlez au téléphone... 1 Appuyez sur le bouton de volume pour entrer
2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné ou activé. 4 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur
):La sensibilité du microphone augmente quand le numéro augmente. NR LEVEL –5
):Ajustez le niveau de réduction de bruit jusqu’à ce qu’un minimum de bruit soit entendu pendant une conversation téléphonique. ECHO CANCEL –5
):Ajustez le temps de retard d’annulation de l’écho jusqu’à ce que le dernier écho est entendu pendant une conversation téléphonique. BLUETOOTH® JS_KWD_KDC_X599_KW_FR.indd 14JS_KWD_KDC_X599_KW_FR.indd 14 8/29/2014 10:02:16 AM8/29/2014 10:02:16 AMFRANÇAIS
Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) BLUETOOTH® Faire un appel Vous pouvez faire un appel à partir de l’historique, du répertoire d’adresses ou composer le numéro. Un appel par commande vocale est possible si votre téléphone portable possède cette fonction. 1 Appuyez sur pour entrer en mode Bluetooth. 2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné/activé ou suivez les instructions données pour l’élément sélectionné. 4 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . CALL HISTORY
Appuyez sur le bouton de volume pour sélectionner un nom ou un numéro de téléphone.
- “INCOMING”, “OUTGOING” ou “MISSED” apparaît sur la partie inférieure de l’affichage pour indiquer l’état de l’appel précédent.
- Appuyez sur pour changer la catégorie de l’affichage (NUMBER ou NAME).
- “NO DATA” apparaît s’il n’y a pas d’historique d’appels enregistré.
Appuyez sur le bouton de volume pour appeler. PHONE BOOK
Tournez le bouton de volume rapidement pour entrer en mode de recherche alphabétique (si le répertoire d’adresses contient beaucoup de contacts). Le premier menu (ABCDEFGHIJK) apparaît.
- Pour passer sur les autres menus (LMNOPQRSTUV ou WXYZ1
), appuyez sur J / K
- Pour sélectionner la première lettre souhaitée, touchez le bouton de volume ou appuyez sur S/T , puis appuyez sur le bouton. Sélectionnez “1” pour faire une recherche avec les numéros et sélectionnez “
” pour faire une recherche avec les symboles.
Tournez le bouton de volume pour choisir un nom, puis appuyez sur le bouton.
Tournez le bouton de volume pour choisir un numéro de téléphone, puis appuyez sur le bouton pour appeler.
Si le téléphone prend en charge PBAP, le répertoire d’adresse du téléphone connecté est transféré automatiquement sur l’appareil lors du pairage.
Les contacts sont catégorisés de la façon suivante: HOME, OFFICE, MOBILE, OTHER, GENERAL
Cet appareil peut uniquement afficher les lettres non accentuées. (Les lettres accentuées telles que “Ú” sont affichées comme “U”.) Réalise les réglages de réception d’un appel
Appuyez sur pour entrer en mode Bluetooth. 2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné ou activé. 4 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur
:L’appareil répond au téléphone entrant automatiquement pendant le temps sélectionné (secondes).; OFF :Annulation.
:Indique la puissance de la batterie et du signal quand l’appareil détectée un périphérique Bluetooth et que le périphérique Bluetooth est connecté.; OFF :Annulation. L’horloge apparaît. JS_KWD_KDC_X599_KW_FR.indd 15JS_KWD_KDC_X599_KW_FR.indd 15 8/29/2014 10:02:17 AM8/29/2014 10:02:17 AM16 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) BLUETOOTH® NUMBER DIAL
Tournez le bouton de volume pour sélectionner un numéro (0 à 9) ou un caractère (
Appuyez sur S/T pour déplacer la position d’entrée. Répétez les étapes
jusqu’à ce que vous terminiez d’entrer le numéro de téléphone.
Appuyez sur le bouton de volume pour appeler. (ou utilisation de la RC-406)
Appuyez sur les touches numérique (
) pour entrer le numéro de téléphone.
Appuyez sur pour appeler. VOICE Dites le nom du contact que vous souhaitez appeler ou la commande vocale pour commander les fonctions du téléphone.
Faites au appel en utilisant la reconnaissance vocale
FULL :Affiche la puissance de la batterie. SIGNAL
MAX :Montre la puissance du signal actuellement reçu.
Les fonctionnalités dépendent du type de téléphone utilisé. Faites au appel en utilisant la reconnaissance vocale
Maintenez pressé pour activer le téléphone connecté. 2 Dites le nom du contact que vous souhaitez appeler ou la commande vocale pour commander les fonctions du téléphone.
Les fonctions de reconnaissance vocale prises en charge varient pour chaque téléphone. Référez-vous au mode d’emploi du téléphone connecté pour les détails.
L’appareil prend aussi en charge la fonction d’assistant personnel intelligent de l’iPhone. Suppression d’un contact
Appuyez sur pour entrer en mode Bluetooth. 2 Tournez le bouton de volume pour choisir [ CALL HISTORY ], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour sélectionner un contact. 4 Maintenez enfoncé le bouton de volume pour entrer en mode de suppression. 5 Tournez le bouton de volume pour choisir [ DELETE ONE ] ou [ DELETE ALL ], puis appuyez sur le bouton. DELETE ONE : Le nom ou le numéro de téléphone choisi à l’étape
est supprimé. DELETE ALL : Tous les noms ou numéros de téléphone de [ CALL HISTORY ] à l’étape
sont supprimés. 6 Tournez le bouton de volume pour choisir [ YES ], puis appuyez sur le bouton. 7 Maintenez enfoncée pour quitter.
Pour retourner à l’option de réglage précédente, appuyez sur .
Ne fonctionne pas pour les téléphone portable qui prennent en charge PBAP. Réglages en mémoire Stockage d’un contact en mémoire Vous pouvez mémoriser un maximum de 6 contacts sur les touches numériques (
1 Appuyez sur pour entrer en mode Bluetooth. 2 Tournez le bouton de volume pour choisir [ CALL HISTORY
puis appuyez sur le bouton. 3 Tournez le bouton de volume pour sélectionner un contact ou entrez un numéro de téléphone. Si un contact est sélectionné, appuyez sur le bouton de volume pour afficher le numéro de téléphone. 4 Maintenez pressée une des touches numériques (1 à 6). “STORED” apparaît quand les contacts sont mémorisés. Pour supprimer un contact de la mémoire préréglée, choisissez [ NUMBER DIAL ] à l’étape
et mémorisé un numéro vide. Pour passer un appel à partir de la mémoire
Appuyez sur pour entrer en mode Bluetooth. 2 Appuyez sur l’une des touches numériques (1 à 6). 3 Appuyez sur le bouton de volume pour appeler. “NO MEMORY” apparaît s’il n’y a pas de contact mémorisé. JS_KWD_KDC_X599_KW_FR.indd 16JS_KWD_KDC_X599_KW_FR.indd 16 8/25/2014 8:45:43 AM8/25/2014 8:45:43 AMFRANÇAIS
Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) BLUETOOTH® Mode de vérification Bluetooth Vous pouvez vérifier la connectivité du profile pris en charge entre le périphérique Bluetooth et l’appareil.
Assurez-vous que le périphérique Bluetooth est apparié. 1 Maintenez enfoncée . “PLEASE PAIR YOUR PHONE PIN 0000” apparaît. 2 Recherchez et sélectionnez le nom de ce modèle (KDC-X5
BT) sur le périphérique Bluetooth. 3 Utilisez le périphérique Bluetooth pour valider le pairage. “TESTING” clignote sur l’affichage. Le résultat de la connectivité (OK ou NG) apparaît après la vérification. PAIRING: État du pairage HF CNT: Compatibilité avec le Profile mains libres (HFP) AUD CNT: Compatibilité avec le Profile de distribution audio avancé (A2DP) PB DL: Compatibilité avec le Profile d’accès au répertoire d’adresses (PBAP) Pour annuler le mode de vérification, maintenez enfoncée pour mettre l’appareil hors tension. Autres paramètres
Appuyez sur le bouton de volume pour entrer [FUNCTION
2 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 3 Répétez l’étape 2 jusqu’à ce que l’élément souhaité soit sélectionné/activé ou suivez les instructions données pour l’élément sélectionné. 4 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . Défaut:
BT MODE PHONE SELECT Permet de sélectionner le téléphone ou le périphérique audio à connecter ou déconnecter.
” apparaît devant le nom de l’appareil quand il est connecté.
Vous pouvez connecter un autre périphérique Bluetooth uniquement en déconnectant d’abord le périphérique Bluetooth actuellement connecté.
” disparaît quand la connexion est établie. AUDIO SELECT DEVICE DELETE
Tournez le bouton de volume pour choisir le périphérique à supprimer, puis appuyez sur le bouton.
Tournez le bouton de volume pour choisir [ YES ] ou [
], puis appuyez sur le bouton.
Tournez le bouton de volume pour sélectionner un numéro.
pour déplacer la position d’entrée. Répétez les étapes
jusqu’à ce que le code PIN soit entré complètement.
Appuyez sur le bouton de volume pour valider. RECONNECT ON :L’appareil se reconnecte automatiquement quand le dernier périphérique Bluetooth connecté est dans la plage.; OFF :Annulation.
:L’appareil apparie automatiquement le périphérique Bluetooth pris en charge (iPhone/ iPod touch/ Appareil Android) quand il est connecté par la prise d’entrée USB.En fonction du système d’exploitation du périphérique connecté, il se peut que cette fonction ne fonctionne pas. ; OFF :Annulation. INITIALIZE YES :Initialise tous les réglages Bluetooth (y compris le pairage mémorisé, le répertoire téléphonique, etc.).;
] pour [ PANDORA SRC
Vous pouvez écouter Pandora sur votre smartphone (Android OS) via le Bluetooth de cet appareil. 1 Ouvrez l’application Pandora sur votre appareil. 2 Connectez votre lecteur audio Bluetooth via la connexion Bluetooth. (
3 Appuyez répétitivement sur pour sélectionner PANDORA. La source est sélectionnée automatiquement et le lecture démarre. Vous pouvez commander Pandora de la même façon que Pandora pour iPod/iPhone. (
Écoute de iHeartRadio Préparation: Sélectionnez [
Vous pouvez écouter iHeartRadio sur votre smartphone (Android OS) via le Bluetooth de cet appareil. 1 Ouvrez l’application iHeart Link sur votre smart phone. 2 Connectez votre smartphone via la connexion Bluetooth. (
3 Appuyez répétitivement sur pour sélectionner IHEARTRADIO. La source est sélectionnée automatiquement et le lecture démarre. Vous pouvez commander iHeartRadio de la même façon que iHeartRadio pour iPod/iPhone. (
Appuyez répétitivement sur pour sélectionner BTAUDIO (ou appuyez sur SRC sur RC-406). 2 Commandez le lecture audio Bluetooth pour démarrer la lecture. Pour Sur la façade Sur la télécommande Lecture / pause Appuyez sur . Appuyez sur
Choisissez un groupe ou un dossier Appuyez sur J / K. Appuyez sur
Saut vers l’arrière / saut vers l’avant Appuyez sur S/T. Appuyez sur S/ . Recherche rapide vers l’arrière / vers l’avant Maintenez enfoncée S/T. Maintenez enfoncée S/
Lecture répétée Appuyez répétitivement sur . ALL REPEAT
Lecture aléatoire Appuyez répétitivement sur . FOLDER RANDOM
Maintenez enfoncé pour sélectionner ALL RANDOM
Les opérations et les indications de l’affichage peuvent différer en fonction de leur disponibilité sur le périphérique connecté. BLUETOOTH® JS_KWD_KDC_X599_KW_FR.indd 18JS_KWD_KDC_X599_KW_FR.indd 18 8/25/2014 8:45:43 AM8/25/2014 8:45:43 AMFRANÇAIS
Pendant l’écoute de n’importe quelle source... 1 Appuyez sur le bouton de volume pour entrer [ FUNCTION
2 Tournez le bouton de volume pour choisir [ AUDIO CONTROL ], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 4 Répétez l’étape 3 jusqu’à ce que l’élément souhaité soit sélectionné ou activé. 5 Maintenez enfoncée pour quitter. (ou lors de l’utilisation de RC-406) 1 Appuyez sur AUD pour entrer en veille [ AUDIO CONTROL
2 Appuyez sur J / K pour faire un choix, puis puis appuyez sur
Pour retourner à l’option de réglage précédente, appuyez sur . Défaut:
Ajuste le niveau de sortie du caisson de grave. Pour
Les éléments du son (niveau de fréquence, niveau de tonalité, facteur Q) sont préréglés pour chaque sélection ( BAND1 LEVEL
Réglez le niveau à mémoriser pour chaque source. (Avant de réaliser un ajustement, choisissez la source que vous souhaitez ajuster.) BAND2 LEVEL –8
Réglez le niveau à mémoriser pour chaque source. (Avant de réaliser un ajustement, choisissez la source que vous souhaitez ajuster.) MID LEVEL –8
:Règle le facteur de qualité.
:Règle le facteur de qualité.
USER :Sélectionne un égaliseur préréglé adapté à votre genre de musique. (Sélectionnez
USER ] pour utiliser les réglages personnalisés.)
DRIVE EQ ] est un égaliseur préréglé qui réduit le bruit extérieur à la voiture ou les bruit des pneus de la voiture en déplacement.
LEVEL3 :Choisit votre niveau préféré d’accentuation des graves.; OFF :Annulation. LOUDNESS LEVEL1
LEVEL2 :Sélectionner votre accentuations préférée pour les basses et hautes fréquences pour produire un son plus équilibré aux faibles niveaux de volume.; OFF :Annulation. Pour
LEVEL3 :Sélectionne votre niveau de pente préféré pour améliorer le son de [ PRESET EQ
1 Appuyez sur le bouton de volume pour entrer [ FUNCTION
2 Tournez le bouton de volume pour choisir [ DISPLAY ], puis appuyez sur le bouton. 3 Tournez le bouton de volume pour réaliser une sélection (voir le tableau suivant), puis appuyez sur le bouton. 4 Répétez l’étape 3 jusqu’à ce que l’élément souhaité soit sélectionné/ activé ou suivez les instructions données pour l’élément sélectionné. 5 Maintenez enfoncée pour quitter. Pour retourner à l’option de réglage précédente, appuyez sur . Défaut:
/ couleurs préréglées*: Sélectionne votre couleur de touches et d’éclairage préférée. Vous pouvez créer votre propre couleur (quand [
] ou une couleur préréglée* est sélectionné). La couleur que vous avez créé peut être mémorisée dans
Maintenez pressé le bouton de volume pour entrer en mode d’ajustement détaillé des couleurs.
pour sélectionner la couleur (
Tournez le bouton de volume pour ajuster le niveau (
), puis appuyez sur le bouton. DIMMER ON :Assombrit l’éclairage de l’affichage de des touches.; OFF :Annulation. BRIGHTNESS 0
: Sélectionne votre niveau de luminosité préféré pour l’éclairage de l’affichage et des touches.
ONCE :Sélectionne de faire défiler automatiquement l’information sur l’affichage, ou de la faire défiler une seule fois.; OFF :Annulation.
Couleurs préréglées: RED1
:Tous les signaux sont envoyés au caisson de grave.; 85HZ
160HZ :Les signaux audio avec des fréquences inférieures à 85Hz/ 120Hz/ 160Hz sont envoyés sur le caisson de grave.
(180°)/ NORMAL (0°): Sélectionne la phase de la sortie du caisson de grave à synchroniser avec la sortie des enceintes afin d’obtenir des performances optimales. (Peut être uniquement sélectionné si un réglage autre que [ THROUGH
est choisi pour [ LPF SUBWOOFER
HPF THROUGH :Tous les signaux sont envoyés aux enceintes.; 100HZ
150HZ :Les signaux audio avec des fréquences supérieures à 100Hz/ 120Hz/ 150Hz sont envoyés aux enceintes. FADER R15
):Règle la balance de sortie des enceintes arrière et avant. BALANCE L15
):Règle la balance de sortie des enceintes gauche et droite. VOLUME OFFSET Pour AUX:
) ; Pour les autres sources:
:Prérègle le niveau de réglage du volume pour chaque source. (Avant un ajustement, sélectionnez la source que vous souhaitez ajuster.) SOUND RECNSTR (Reconstruction sonore)
:Crée un son réaliste en compensant les composants haute fréquence et en rétablissant le temps de montée de la forme d’onde qui est perdu lors de la compression des données audio.; OFF :Annulation.
SUB-W PHASE ] peut être sélectionné uniquement si [ SUBWOOFER SET ] est réglé sur [
Cet appareil ne peut lire que les CD suivants:
Des informations détaillées et des remarques à propos des fichiers audio pouvant être lus se trouvent dans le manuel en ligne disponible sur le site suivant: www.kenwood.com/cs/ce/audiofile/ Fichiers pouvant être lus
Formats de fichiers de disques compatibles: ISO 9660 Niveau 1/2, Joliet, Nom de fichier étendu.
Systèmes de fichier de périphérique USB compatibles: FAT12, FAT16, FAT32 Même quand les fichiers audio sont conformes aux normes établies ci-dessus, il est possible que la lecture ne soit pas possible suivant le type ou les conditions du support ou périphérique. Disques ne pouvant pas être lus
Disques qui ne sont pas ronds.
Disques avec des colorations sur la surface d’enregistrement ou disques sales.
Disques enregistrables/réinscriptibles qui n’ont pas été finalisés.
CD de 8 cm. Essayer d’insérer un disque à l’aide d’un adaptateur peut entraîner un dysfonctionnement de l’appareil. À propos des périphériques USB
Cet appareil peut reproduire les fichiers MP3/ WMA/AAC/ WAV mémorisés sur un périphérique USB à mémoire de grande capacité.
Vous ne pouvez pas connecter un périphérique USB via un hub USB.
La connexion d’un câble dont la longueur totale dépasse 5 m peut avoir pour conséquence un fonctionnement anormal de la lecture.
Cet appareil ne peut pas reconnaître les périphériques USB dont l’alimentation n’est pas de 5 V et dépasse 1 A. À propos de KENWOOD Music Editor Light et de KENWOOD Music Control
Quand vous reproduisez des fichiers audio avec des données de chanson ajoutée en utilisant KENWOOD Music Editor Light ou KENWOOD Music Control, vous pouvez rechercher des fichiers audio par genre, artiste, album, liste de lecture et chansons.
KENWOOD Music Editor Light et KENWOOD Music Control sont disponibles à partir des sites web suivants: www.kenwood.com/cs/ce/ À propos de l’iPod/iPhone Made for
Pour la liste des iPhone/iPod les plus récents compatibles et la version du logiciel, reportez-vous à: www.kenwood.com/cs/ce/ipod
Il n’est pas possible d’utiliser un iPod lorsque “KENWOOD” ou “ ” est affiché sur l’iPod. À propos du périphérique Android
Cet appareil prend en charge Android OS 4.1 et ultérieur.
Certains périphériques Android (avec OS 4.1 et ultérieur) peuvent ne pas prendre en charge complétement Android Open Accessory (AOA) 2.0.
Si le périphérique Android prend en charge à la fois le protocole mass storage class et AOA 2.0, cet appareil utilise toujours en priorité la lecture via AOA 2.0.
Pour plus d’informations et la liste de compatibilité la plus récente, reportez-vous à: www.kenwood.com/cs/ce/ À propos de Pandora
Pandora est disponible uniquement aux États-Unis, en Australie et en Nouvelle-Zélande.
Puisque Pandora est un service tiers, les spécifications sont sujettes à changement sans notification préalable. Par conséquent, la compatibilité peut réduite ou certains services ou même tous les services peuvent devenir indisponibles.
Certaines fonction de Pandora ne peuvent pas être utilisées à partir de cet appareil.
Pour les problèmes lors de l’utilisation de l’application, veuillez contacter Pandora à pandora-support@pandora.com. À propos de iHeartRadio
iHeartRadio® est un service tiers, et par conséquent les spécifications sont sujettes à changement sans notification préalable. Par conséquent, la compatibilité peut réduite ou certains services ou même tous les services peuvent devenir indisponibles.
Certaines fonction de iHeartRadio® ne peuvent pas être utilisées à partir de cet appareil. À propos de Bluetooth
En fonction de la version Bluetooth du périphérique, il se peut que certains périphériques Bluetooth ne puissent pas être connectés à cet appareil.
Cet appareil peut ne pas fonctionner avec certains périphériques Bluetooth.
La condition du signal varie en fonction de l’environnement.
Pour plus d’informations sur Bluetooth, consulter le site Web suivant: www.kenwood.com/cs/ce/ JS_KWD_KDC_X599_KW_FR.indd 21JS_KWD_KDC_X599_KW_FR.indd 21 8/25/2014 8:45:44 AM8/25/2014 8:45:44 AM22 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Symptôme Remède CD / USB / iPod “NO DISC” Insèrez un disque reproductible dans la fente d’insertion. “TOC ERROR” Assurez-vous que le disque est propre et inséré correctement. “PLEASE EJECT” Réinitialisez l’appareil. Si cela ne résout pas le problème, consultez votre centre de service le plus proche. “READ ERROR” Copiez les fichiers et les dossiers de nouveau sur le périphérique USB. Si cela ne résout pas le problème, réinitialisez le périphérique USB ou utilisez en un autre. “NO DEVICE” Connectez un périphérique USB puis repassez à la source USB. “COPY PRO” Un fichier interdit de copie a été lu. “NA DEVICE” Connectez un périphérique USB compatible et vérifiez les connexions. “NO MUSIC” Connectez un périphérique USB qui contient des fichiers audio compatibles. “iPod ERROR”
Aucun son ne peut être entendu pendant la lecture.
Le son sort uniquement du périphérique Android.
Reconnectez le périphérique Android.
En mode [ HAND MODE ], lancez n’importe quelle application multimédia sur le périphérique Android et démarrez la lecture.
En mode [ HAND MODE ], relancez l’application multimédia actuelle ou utilisez une autre application multimédia.
Redémarrez le périphérique Android.
Si cela ne résout pas le problème, c’est que le périphérique Android connecté ne peut pas diriger le signal audio sur l’appareil. (
Assurez-vous que KENWOOD MUSIC PLAY APP est installé sur le périphérique Android. (
Reconnectez le périphérique Android et réalisez les réglages appropriés dans [ ANDROID SETUP
Si cela ne résout pas le problème, c’est que le périphérique connecté ne prend pas en charge [ BROWSE MODE
Symptôme Remède Généralités Le son ne peut pas être entendu.
Ajustez le volume sur le niveau optimum.
Vérifiez les cordons et les connexions.
“MISWIRING CHECK WIRING THEN PWR
ON” apparaît. Mettez l’appareil hors tension, puis assurez-vous que les prises des câbles d’enceinte sont correctement isolées. Mettez de nouveau l’appareil sous tension. “PROTECTING SEND SERVICE” apparaît. Envoyez l’appareil au centre de service le plus proche.
Le son ne peut pas être entendu.
L’appareil ne se met pas sous tension.
L’information affichée sur l’afficheur est incorrecte. Nettoyez les connecteurs. (
Cet autoradio ne fonctionne pas du tout. Réinitialisez l’appareil. (
La réception radio est mauvaise.
Bruit statique pendant l’écoute de la radio.
Connectez l’antenne solidement.
Sortez l’antenne complètement. CD / USB / iPod Le disque ne peut pas être éjecté. Maintenez enfoncée
pour éjecter le disque de force. Faites attention que le disque ne tombe pas quand il est éjecté. Si cela ne résout pas le problème, essayez de réinitialiser l’appareil.
Du bruit est produit. Sautez à une autre plage ou changez le disque. Les plages ne sont pas reproduites comme vous le souhaitiez. L’ordre de lecture est déterminé quand les fichiers sont enregistrés. “READING” clignote sur. N’utilisez pas trop de niveaux de hiérarchie ou de dossiers. La durée de lecture écoulée n’est pascorrecte. C’est causé par la façon don’t les plages ont été enregistrées sur le disque. Les caractères corrects ne sont pas affichés (ex.: nom de l’album). Cet appareil peut uniquement afficher les lettres majuscules, les chiffres et un nombre limité de symboles. “NA FILE” Assurez-vous que le disque contient des fichiers audio compatibles. (
Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Symptôme Remède iHeartRadio “NO STATIONS” Aucune station n’a été trouvée. “NOT CONNECTED” La liaison à l’application est impossible. “IHEARTLINK UP” Assurez-vous que vous avez bien installé la dernière version de l’application iHeart Link for KENWOOD sur votre appareil. “PLEASE LOGIN” Vous n’êtes pas connecté. Connectez-vous de nouveau. “STATION NOT AVAILABLE” La diffusion de la station est terminée. “STATION NOT SELECTED” Aucune station n’est sélectionnée. “STREAM ERROR” La diffusion des données est interrompue. “THUMB FAILED” L’enregistrement du défilement vers le haut/vers le bas a échoué. “TIMED OUT” Le délai autorisé pour la demande a expiré. Radio SiriusXM® “CHLOCKED LOCK CODE?” Le canal sélectionné est verrouillé. Entrez le code secret correct pour déverrouiller. (
“CHAN UNSUB” Le canal sélectionné ne fait pas parti de l’abonnement. Appelez le 1-866-635-2349 aux États-Unis ou le 1-877-438-9677 au Canada pour vous abonner. (
“CHUNAVAIL” Le canal sélectionné n’est pas disponible. Consultez www.siriusxm.com pour obtenir plus d’informations sur les canaux disponibles SiriusXM. “CHECKANTENNA” Vérifiez l’antenne et si sa connexion est correcte. “CHECK TUNER” Assurez-vous que le tuner SiriusXM Vehicle est connecté à l’appareil. “NO SIGNAL” Assurez-vous que l’antenne est montée à l’extérieure du véhicule.
Votre abonnement a été mis à jour. Appuyez sur le bouton de volume pour continuer. “CODE ERROR” Assurez-vous que vous avez entré le code secret correct. (
“NO CONTENT” Le contenu est insuffisant pour démarrer TuneScan. “SCAN CANCEL” TuneScan a été interrompu.
Déactivez les options développeur sur le périphérique Android.
Reconnectez le périphérique Android.
Si cela ne résout pas le problème, c’est que le périphérique connecté ne prend pas en charge [ BROWSE MODE
La lecture est intermittente ou le son saute. Déactivez le mode d’économie d’énergie sur le périphérique Android.
Reconnectez le périphérique Android.
Redémarrez le périphérique Android. Pandora “ADDERROR” / “SEARCHERROR” La création d’une nouvelle station n’a pas réussie. “CHECKDEVICE” Vérifiez l’application Pandora sur votre appareil. “NO SKIPS” La limite de saut a été atteinte. “NO STATIONS” Aucune station n’a été trouvée. “STATIONLIMIT” Le nombre de stations enregistrées a atteint la limite. Essayez de nouveau après avoir supprimer des stations inutiles de votre appareil. “CONNECT ERROR” La communication est instable. “RATING ERROR” L’enregistrement du défilement vers le haut/vers le bas a échoué. “LICENSE ERROR” Vous avez essayé d’accéder à un pays pour lequel Pandora n’est pas disponible. iHeartRadio La station iHeartRadio ne peut pas être sélectionnée. Si “Explicit Content” est coché pour [Account Settings] dans la version web de iHeartRADIO, les stations personnalisées deviennent disponibles. “CANNOT CREATE” La création d’un nom de station personnalisé n’a pas réussi. “CANNOT SAVE” L’ajout à la catégorie préférée a échoué. “DISCONNECTED” Vérifiez la connexion à l’appareil. “NO SKIPS” La limite de saut a été atteinte. Réessayez plus tard. JS_KWD_KDC_X599_KW_FR.indd 23JS_KWD_KDC_X599_KW_FR.indd 23 8/25/2014 8:45:44 AM8/25/2014 8:45:44 AM24 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) SPÉCIFICATIONS Tuner FM Plage de fréquences 87,9MHz — 107,9MHz (intervalle de 200 kHz) Sensibilité utilisable (S/B = 26dB) 8,2dBf (0,71μV/75Ω) Seuil de sensibilité (DINS/N=46dB) 17,2dBf (2,0μV/75Ω) Réponse en fréquence (±3 dB) 30Hz—15kHz Taux de Signal/Bruit (MONO) 64 dB Séparation stéréo (1 kHz) 40 dB AM Plage de fréquences 530kHz — 1700kHz (intervalle de 10kHz) Sensibilité utilisable (S/B = 20dB) 29dBμ (28,2μV) Lecteur CD Diode laser GaAIAs Filtre numérique (D/A) 8 fois suréchantillonnage Vitesse de rotation 500 t/min. — 200 t/min. (CLV) Pleurage et scintillement Non mesurables Réponse en fréquence (±1 dB) 20Hz—20kHz Distorsion harmonique totale (1 kHz) 0,01% Taux de Signal/Bruit (1 kHz) : 110 dB Autres modèles: 105 dB Gamme dynamique 90 dB Séparation des canaux 85 dB Symptôme Remède Bluetooth® Aucun périphérique Bluetooth n’est détecté.
Faites de nouveau une recherche à partir du périphérique Bluetooth.
Le pairage Bluetooth ne peut pas être réalisé.
Assurez-vous que vous avez entré le même code PIN pour l’appareil et le périphérique Bluetooth.
Supprimez les informations de pairage pour cet appareil et le périphérique Bluetooth, puis effectuez de nouveau le pairage. (
Un écho ou du bruit est entendu pendant une conversation téléphonique.
Cochez le réglage [ ECHO CANCEL
Le son du téléphone est de mauvaise qualité.
Réduisez la distance entre cet appareil et le périphérique Bluetooth.
Déplacez la voiture dans un endroit où vous pouvez obtenir un meilleur signal de réception. La méthode d’appel vocal ne réussie pas.
Utilisez la méthode d’appel vocal dans un environnement plus calme.
Réduisez la distance au microphone quand vous dites le nom.
Assurez-vous que la même voix que la voix enregistrée est utilisée. Le son est interrompu ou saute pendant la lecture d’un lecteur audio Bluetooth.
Réduisez la distance entre cet appareil et le lecteur audio Bluetooth.
Mettez cet appareil hors tension, puis de nouveau sous tension et essayez de nouveau de connecter l’appareil.
D’autres périphériques Bluetooth peuvent être en train de se connecter à l’appareil. Le lecteur audio Bluetooth connecté ne peut pas être commandé.
Vérifiez si le lecteur audio Bluetooth connecté prend en charge AVRCP (Audio/Video Remote Control Profile). (Référez-vous aux instructions de votre lecteur audio.)
Déconnectez et reconnectez à nouveau le lecteur Bluetooth. “DEVICE FULL” Le nombre de périphériques enregistrées a atteint la limite. Essayez de nouveau après avoir supprimé un périphérique inutile. (
“N/A VOICE TAG” Assurez-vous que la même voix que la voix enregistrée est utilisée. “NOT SUPPORT” Le téléphone connecté ne prend pas en charge la fonction de reconnaissance vocale. “NO ENTRY” / “NO PAIR” Il n’y a aucun appareil enregistré connecté/trouvé par Bluetooth. “ERROR” Essayez de nouveau l’opération. Si “ERROR” apparaît de nouveau, vérifiez si l’appareil extérieur prend en charge la fonction que vous avez essayée. “NO INFO” L’appareil Bluetooth ne peut pas obtenir les informations du contact.
“BT ERROR” Réinitialiser l’appareil et essayez de nouveau l’opération. Si cela ne résout pas le problème, consultez votre centre de service le plus proche.
Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Lecteur CD Décodage MP3 Compatible avec le format MPEG-1/2 Audio Layer-3 Décodeur WMA Compatible Windows Media Audio Décode AAC Fichiers AAC-LC “.m4a” USB Standard USB USB1.1, USB2.0 (Vitesse maximale) Système de fichiers FAT12/16/32 Courant d’alimentation maximum CC5 V
Décodage MP3 Compatible avec le format MPEG-1/2 Audio Layer-3 Décodeur WMA Compatible Windows Media Audio Décode AAC Fichiers AAC-LC “.m4a” Décodeur WAV PCM linéaire Bluetooth Version Bluetooth Ver.2.1+EDR / Bluetooth 3.0 Plage de fréquences 2,402GHz — 2,480GHz Puissance de sortie +4 dBm (MAX), 0dBm (AVE) Power Class 2 Portée de communication maximale Ligne de vue approximative 10m (32,8 pieds) Profile HFP (Hands-Free Profile — Profile mains libres) SPP (Serial Port Profile — Profile de port série) PBAP (Phonebook Access Profile — Profile d’accès au répertoire d’adresses) A2DP (Advanced Audio Distribution Profile — Profile de distribution audio avancé) AVRCP (Audio/Video Remote Control Profile — Profile de télécommande audio/vidéo) Auxiliaire Réponse en fréquence (±3 dB) 20Hz—20kHz Tension maximum d’entrée 1000 mV Impédance d’entrée 30kΩ SPÉCIFICATIONS Audio Puissance de sortie maximum 50W×4 Pleine Puissance de Largeur de Bande (avec moins de 1% DHT) 22W×4 Impédance d’enceinte 4Ω—8Ω Action en tonalité
Bande 1: 100 Hz ±8 dB Bande 2: 315Hz ±8 dB Bande 3: 1kHz ±8 dB Bande 4: 4kHz ±8 dB Bande 5: 12,5kHz ±8 dB Autres modèles: Graves: 200Hz ±8 dB Médiums: 2,5kHz ±8 dB Aiguës: 12,5kHz ±8 dB Niveau de préamplification/charge (CD) : 4000mV/10kΩ Autres modèles: 2500 mV/10kΩ Impédance du préamplificateur ≤600Ω Généralités Tension de fonctionnement 14,4V (10,5 V — 16V admissible) Consommation de courant maximale 10A Plage de températures de fonctionnement 0°C — +40°C Dimensions d’installation (L × H × P) 182 mm×53 mm×159mm (7-3/16 pouces×2-1/16 pouces×6-1/4 pouces) Poids 1,3kg (2,87livres) Sujet à changement sans notification. JS_KWD_KDC_X599_KW_FR.indd 25JS_KWD_KDC_X599_KW_FR.indd 25 8/25/2014 8:45:44 AM8/25/2014 8:45:44 AM26 Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) INSTALLATION / RACCORDEMENT Avertissement
L’appareil peut uniquement être utilisé avec une alimentation de 12 V CC, à masse négative.
Déconnectez la borne négative de la batterie avant le câblage et le montage.
Ne connectez pas le fil de batterie (jaune) et le fil d’allumage (rouge) au châssis de la voiture ou au fil de masse (noir) pour éviter les courts-circuits.
Isolez les fils non connectés avec du ruban adhésif pour éviter les courts-circuits.
Assurez-vous de raccorder de nouveau la mise à la masse de cet appareil au châssis de la voiture après l’installation. Précautions
Pour des raison de sécurité, laissez le travail de câblage et de montage des professionnels. Consultez votre revendeur autoradio.
Installez cet appareil dans la console de votre véhicule. Ne touchez pas les parties métalliques de cet appareil pendant ou juste après son utilisation. Les parties métalliques, comme le dissipateur de chaleur et le boîtier, deviennent chaudes.
Ne connectez pas les fils
des l’enceintes au châssis de la voiture, au fil de masse (noir) ou en parallèle.
Montez l’appareil avec un angle de moins de 30˚.
Si le faisceau de fils de votre véhicule ne possède pas de borne d’allumage, connectez le fil d’allumage (rouge) à la borne du boîtier de fusible de votre véhicule qui offre une alimentation de 12 V CC et qui se met en et hors service avec la clé de contact.
Gardez tous les câbles à l’écart des dissipateurs thermiques.
Après avoir installé l’appareil, vérifiez si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.
Si un fusible saute, assurez-vous d’abord que les câbles ne touches pas le châssis de la voiture puis remplacez le vieux fusible par un nouveau de même valeur. Procédure de base

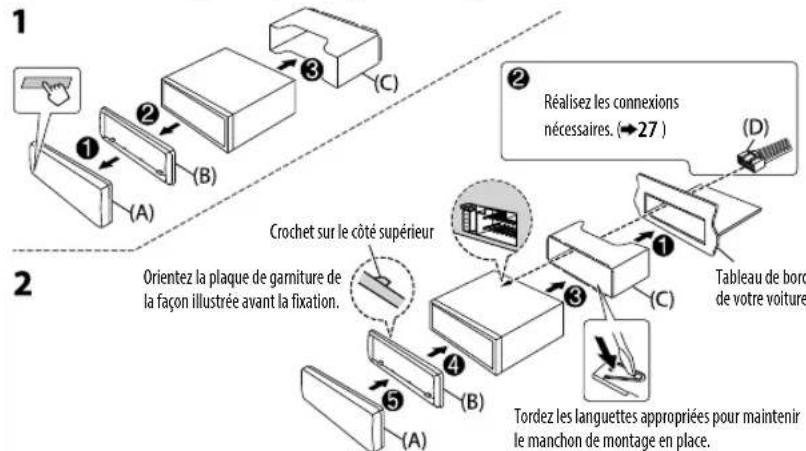

Retirez la clé de contact, puis déconnectez la borne [ de la batterie de la voiture. 2 Connectez les fils correctement. Reportez-vous à Connexions. (
3 Installez l’appareil dans votre voiture. Reportez-vous à Installation de l’appareil (montage encastré). 4 Connectez la borne [ de la batterie de la voiture. 5 Réinitialisez l’appareil. (
Réalisez les connexions nécessaires. (
Tableau de bord de votre voiture Tordez les languettes appropriées pour maintenir le manchon de montage en place. Comment retirer l’appareil

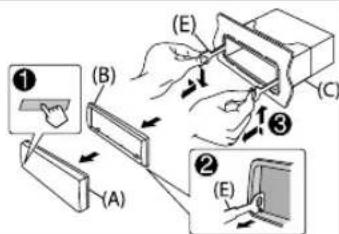

Retirez la façade. 2 Insérez le loquet des clés d’extraction dans les trous de chaque côté de la plaque d’assemblage, puis tirez vers l’extérieur. 3 Insérez les clés d’extraction profondément dans les fentes de chaque côté, puis suivez les flèches indiquées ci-à droite. Installation de l’appareil (montage encastré) Lors d’une installation sans manchon de montage
Retirez le manchon de montage et la plaque d’assemblage de l’appareil. 2 Alignez les entailles de l’appareil (des deux côtés) avec le support de montage du véhicule et fixez l’appareil avec les vis (en vente dans le commerce). N’utiliser que les vis spécifiés. L’utilisation de vis incorrects peut endommager l’appareil. Crochet sur le côté supérieur Orientez la plaque de garniture de la façon illustrée avant la fixation. JS_KWD_KDC_X599_KW_FR.indd 26JS_KWD_KDC_X599_KW_FR.indd 26 8/25/2014 8:45:44 AM8/25/2014 8:45:44 AMFRANÇAIS
Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Liste des pièces pour l’installation (A) Façade Connexions Fusible (10 A) Sortie arrière/avant/caisson de grave Borne de l’antenne Boîte de fusible de la voiture Boîte de fusible de la voiture Pile Interrupteur d’allumage Bleu/Blanc (Fil de commande d’alimentation/ Câble de commande de l’antenne) Bleu/Blanc (Fil de commande d’alimentation) Bleu clair/jaune (Fil de télécommande de volant) Rouge (Câble d’allumage) Jaune (Câble de batterie) Noir (Fil de masse) Vers corps métallique ou châssis de la voiture À la borne de commande d’alimentation lorsque vous utilisez l’amplificateur de puissance en option, soit à la borne de commande d’antenne du véhicule À la prise de commande d’alimentation lors de l’utilisation de l’amplificateur de puissance optionnel. Marron (Câble de contrôle de la sourdine) Bleu (Câble de commande de l’antenne) Blanc Gris Vert Violet Blanc/Noir Gris/Noir Vert/Noir Violet/Noir Pour connecter au système de navigation Kenwood, reportez-vous à votre manuel de navigation À l’enceinte avant (gauche) Vers l’enceinte arrière (gauche) À l’enceinte avant (droite) Vers l’enceinte arrière (droite) (Non utilisé) À la télécommande marine à fil Kenwood (accessoire en option) Pour les dernières informations sur les accessoires marins, veuillez consulter: http://www.kenwoodusa.com/Car_Entertainment/ Marine/ Si aucune connexion n’est faite, ne laissez pas le câble sortir de la languette. À l’adaptateur de télécommande volant (C) Manchon de montage (B) Plaque d’assemblage (D) Faisceau de fils (E) Clé d’extraction MIC (prise d’entrée microphone) (
Au tuner SiriusXM Vehicle optionnel (en vente dans le commerce) (
Bleu clair/jaune (Fil de télécommande marine) Uniquement pour
Lors de la connexion à un amplificateur extérieur, connectez son fil de masse au châssis de la voiture pour éviter d’endommager l’appareil. JS_KWD_KDC_X599_KW_FR_20.indd 27JS_KWD_KDC_X599_KW_FR_20.indd 27 16/12/2014 11:57:25 AM16/12/2014 11:57:25 AMData Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm)
