Type de produit	Tondeuse à gazon robot
Marque	Zoef Robot
Modèle	Berta MR18Z
Largeur de coupe	18 cm
Réglage de la hauteur de coupe	20 à 60 mm
Surface maximale recommandée	600 m²
Poids	9,5 kg
Alimentation électrique	AC 100-240 V, 50/60 Hz
Type de batterie	Li-ion, 28 V, 2 Ah
Autonomie de tonte	Environ 45 minutes
Temps de charge	Environ 45 minutes
Niveau de puissance sonore	60 dB(A)
Indice de protection	IP56
Capteurs intégrés	Pluie, collision, levage, inclinaison, glissement
Programmation	Démarrage automatique ou manuel, réglage de la zone et de l'heure
Retour automatique à la base	Oui, avec recharge automatique
Code de sécurité	Code PIN à 4 chiffres (personnalisable)

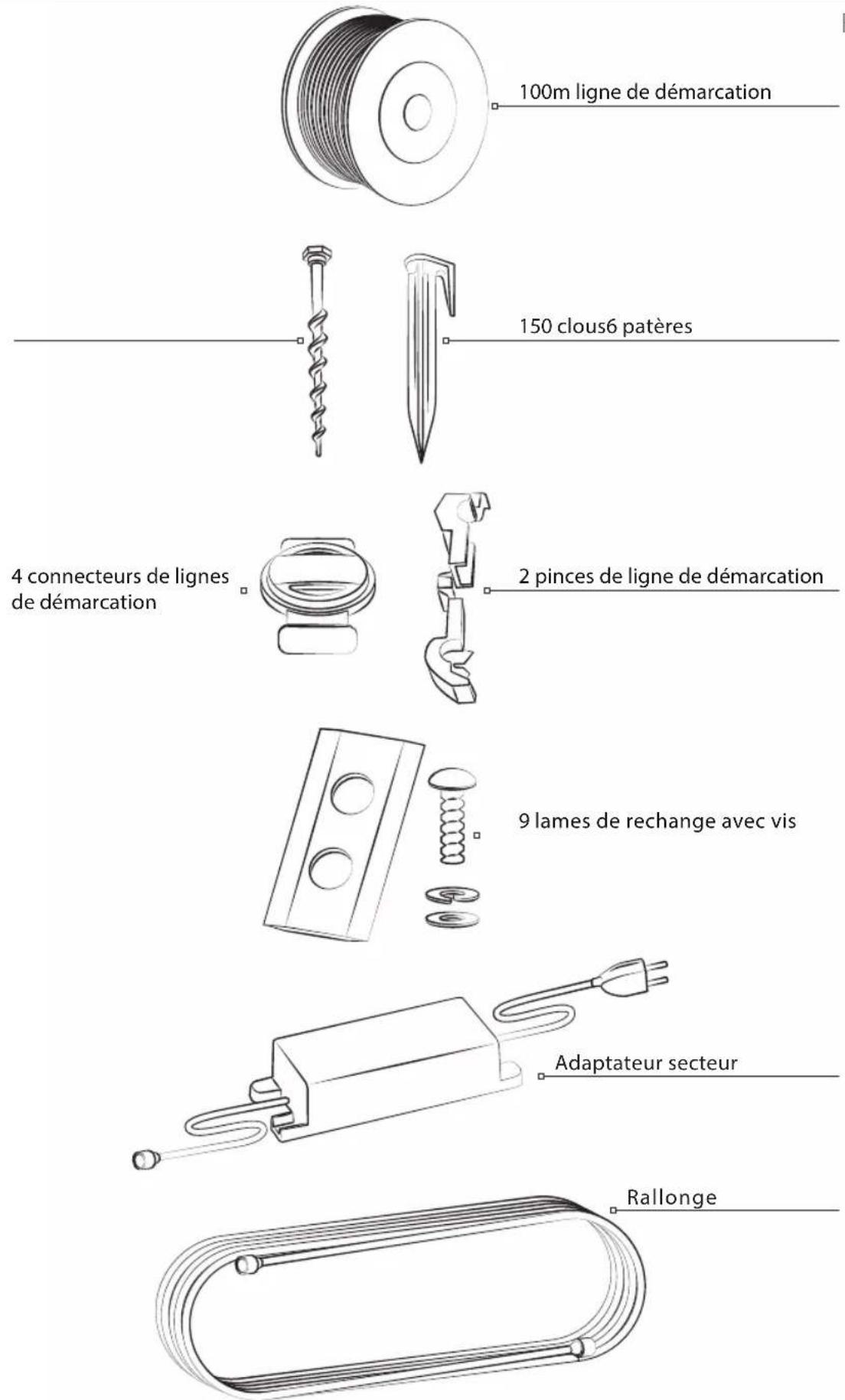

Accessoires inclus	Câble périphérique 100 m, 150 clous, 4 connecteurs, 2 pinces, 9 lames de rechange avec vis, adaptateur secteur, rallonge
Entretien	Nettoyage régulier, remplacement des couteaux tous les 2 mois
Garantie	24 mois (1 an pour la batterie)

FOIRE AUX QUESTIONS - Berta MR18Z Zoef Robot

Comment configurer le robot pour la première fois ?

Placez la station de charge sur une surface plane près d’une prise. Posez le câble périphérique autour de la zone de tonte (distance minimale de 45 cm du bord). Connectez le câble à la station, branchez l’adaptateur. Chargez complètement le robot (environ 45 min). Allumez-le, entrez le code de sécurité par défaut 0000, réglez la surface et l’heure de début, puis appuyez sur START.

Comment modifier le code de sécurité ?

Avec le code usine 0000, lancez le robot. Après quelques mètres, appuyez sur STOP (erreur E1). Maintenez START enfoncé 10 secondes jusqu’à affichage U133. Appuyez sur SET, l’icône de verrouillage clignote. Entrez 0000 avec OK, puis à nouveau SET. Saisissez votre nouveau code à 4 chiffres et validez avec OK. Appuyez sur START pour reprendre. Notez bien votre code personnel.

Que faire en cas d'erreur E1 ?

L’erreur E1 signifie que l’arrêt d’urgence a été actionné. Pour la résoudre, redémarrez simplement le robot en appuyant sur le bouton START après avoir vérifié qu’il n’y a pas de danger.

Comment nettoyer le robot tondeuse ?

Éteignez le robot et portez des gants de protection. Nettoyez-le avec un chiffon humide (n’utilisez pas de solvants ni de jet d’eau). Nettoyez les roues et les couteaux avec précaution. Pour la station de charge, débranchez-la avant de la nettoyer. Laissez sécher complètement avant de réutiliser.

Quand et comment remplacer les lames ?

Vérifiez les lames tous les 2 mois ou si le robot est utilisé quotidiennement. Éteignez le robot, portez des gants. Retournez-le, retirez les vis et les lames usagées. Placez les nouvelles lames (3 par set) avec les vis fournies. Assurez-vous qu’elles tournent librement.

Le robot ne démarre pas, que vérifier ?

Vérifiez que la station de charge est branchée et que le câble périphérique est correctement connecté. Assurez-vous que le robot est bien placé sur la station ou à l’intérieur de la zone de câble. Si l’écran affiche F1 ou F2, consultez la section des messages d’erreur. Si la batterie est trop faible (F4), chargez complètement le robot.

Quelle est la surface maximale que le robot peut tondre ?

La surface maximale recommandée est de 600 m². Pour des surfaces plus petites, vous pouvez ajuster la zone dans les réglages (de 50 à 600 m²). Le robot adapte son temps de travail en conséquence.

Comment stocker le robot en hiver ?

Chargez complètement le robot, nettoyez-le et rangez-le dans un endroit sec, à l’abri du gel et hors de portée des enfants. Stockez également la station de charge et le câble d’alimentation au sec. Rechargez la batterie tous les 3 mois pour éviter une décharge profonde. Ne stockez pas la batterie à moins de -5°C ou plus de 50°C.

Le robot ne tond pas correctement, que faire ?

Vérifiez que la hauteur de coupe est adaptée (2-6 cm). Si l’herbe est trop haute (>4 cm), tondez d’abord en hauteur maximale. Nettoyez le robot et les lames. Assurez-vous que le capteur de pluie n’est pas activé (après une pluie, le robot attend jusqu’à 48h). Vérifiez les codes d’erreur : E4 (surcharge moteur gauche), E6 (surcharge moteur de coupe), E7 (surcharge moteur droit) peuvent indiquer une herbe trop haute ou un blocage.

Puis-je utiliser le robot sur une pente ?

Oui, mais l’inclinaison ne doit pas dépasser 20 degrés. Au-delà, le capteur d’inclinaison déclenche une erreur E10 et le robot s’arrête. Pour les pentes raides, installez le câble périphérique en suivant les courbes de niveau. Évitez les zones trop abruptes.

MODE D'EMPLOI Berta MR18Z Zoef Robot

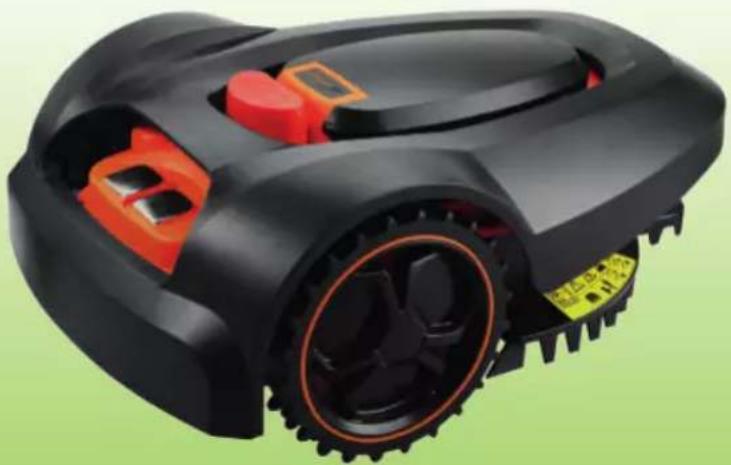

BERTA

MR18Z

Consignes de sécurité 39

Panneaux indicateurs sur l'appareil 40

Garantie 40

Préparation de l'installation 41

Aperçu de l'appareil 42

Configuration initiale 44

Messages d'état / Messages d'erreur 45

Démarrage automatique 46

Utilisation 46

Démarrage manuel 47

Nettoyage 48

Entreposage 48

Remplacement du couteau 49

Informations techniques

Tension de charge AC100 -240 V

Fréquence 50/60 Hz

Réglage de la hauteur 20 -60 mm

Largeur de coupe 18 cm

Poids sur. 9.5 kg

Surface maximale 600 m2

Capacité de la batterie 2Ah Li-ion

Tension de la batterie 28 V

Temps de charge +/- 45 min

Durée de fonctionnement +/- 45 min

Niveau de puissance sonore LWA 60 dB(A)

Classe de protection IP56

Bienvenue

Vous achetez un produit de haute qualité, ce qui témoigne de vos attentes élevées à son égard. Pour un fonctionnement efficace et sûr, lisez et suivez attentivement ces instructions et les consignes de sécurité qu'elles contiennent.

Conservez cette notice et l'emballage d'origine pour pouvoir vous y reporter ultérieurement et pour le ré-emballage en vue d'un transfert.

Nous souhaitons que vous choisissiez toujours nos appareils et nos produits à l'avenir.

Accessoires en option

Consignes de sécurité

Les personnes âgées de 14 ans ou plus ayant des capacités physiques, sensorielles ou mentales réduites, manquant d'expérience ou de connaissances ne peuvent utiliser l'appareil, le nettoyer ou l'entretenir que si elles sont supervisées par une personne responsable de leur sécurité ou si on leur a montré comment utiliser l'appareil en toute sécurité et si elles ont compris les risques inhérents à son utilisation.

Cet appareil ne doit pas être utilisé par des enfants. Les enfants ne doivent pas jouer avec l'appareil. Gardez l'appareil et le câble d'alimentation hors de portée des enfants de moins de 14 ans.

Vérifiez périodiquement si l'appareil n'est pas endommagé et serrez les vis. Ne jamais faire fonctionner un appareil défectueux.

Les réparations sur l'appareil ne doivent être effectuées que par un spécialiste.

Des réparations non conformes peuvent entraîner des risques pour l'utilisateur.

N'utilisez que des accessoires d'origine homologués par le fabricant.

Si l'appareil est utilisé à d'autres fins que celles spécifiées par le fabricant, s'il est mal utilisé ou s'il n'est pas réparé par un professionnel, nous déclinons toute responsabilité pour les dommages qui en résultent. Dans ce cas, le droit à la garantie sera annulé.

Ne pas retirer ou désactiver les éléments de sécurité installés sur l'appareil (par exemple, les volets ou couvercles de protection, l'interrupteur de sécurité).

Classe de protection III pour une sécurité accrue de l'appareil.

L'appareil n'est pas destiné à un usage commercial. Attention : Ne pas faire fonctionner l'appareil à proximité de liquides/gaz ou de poussières facilement inflammables - danger d'explosion !

Familiarisez-vous avec l'appareil avant la première utilisation lorsque le moteur est arrêté.

Avertissement :

Les personnes qui n'ont pas lu et compris les instructions doivent se tenir à au moins un mètre du robot.

Attention : Toujours arrêter l'appareil et attendre l'arrêt des pièces de l'appareil avant de procéder au transport, à l'entretien, aux réparations, au nettoyage, au vidage du panier, au levage partiel ou complet de l'appareil, au passage de zones non herbeuses ou à la sortie de l'appareil sans surveillance - risque de blessure !

Ne pas introduire d'objets et/ou les doigts dans les orifices de l'appareil.

Tenez bien l'appareil, assurez-vous d'avoir une position sûre. Respectez la distance de sécurité.

Ne portez pas de bijoux, vêtements, etc. en vrac et attachez vos cheveux longs.

En cas de blocage ou d'éraflures par un objet : arrêtez immédiatement le moteur et vérifiez l'état de l'appareil. Ne jamais faire fonctionner l'appareil sur des surfaces mouillées ou verglacées.

Attention en cas de travail sur des pentes raides/terrain accidenté.

personnes/animaux non autorisés à

l'écart de la zone de travail. Éteindre les appareils non utilisés/non surveillés.

N'utilisez pas l'appareil si vous êtes somnolent, physiquement malade, sous l'influence de drogues/alcool/médicaments, etc. Respectez les dispositions publiques en matière de temps de repos.

N'effectuez les travaux de nettoyage et d'entretien qu'après l'arrêt complet du couteau. Attention : Le couteau accuse un certain décalage !

Laissez l'appareil refroidir avant de le ranger.

Alimentation électrique : la tension doit correspondre aux indications figurant sur la plaque signalétique de la station de charge.

Vérifiez si la station de charge/le câble d'alimentation sont endommagés. Ne mettez jamais en service la station de chargement endommagée.

Pour des raisons de sécurité, les réparations sur la station de charge ne doivent être effectuées que par des spécialistes.

Ne tirez jamais sur le câble d'alimentation, par exemple pour retirer la fiche secteur. Tenez le câble secteur à l'écart des surfaces/objets chauds, des huiles, des arêtes vives et des objets en mouvement.

Consignes de sécurité

Nous conseillons de raccorder la station de charge à un disjoncteur différentiel (max. 30 mA).

Utilisez uniquement un câble avec une fiche secteur adaptée. Ne modifiez JAMAIS le câble / la fiche secteur !

Des fuites de liquide peuvent se produire lors d'une utilisation incorrecte de la batterie. Tout contact du corps avec ce fluide doit être évité. En cas de contact avec les yeux, vous devez consulter un médecin.

Ne pas exposer la batterie à la lumière directe du soleil / aux liquides. Chargez et stockez la batterie à température ambiante.

Ne gardez pas la batterie inutilisée à proximité de bobines, clés, clous, vis ou autres objets métalliques.

N'utilisez que la station de charge et la batterie d'origine. Attention : Toujours retirer la batterie pour le transport, avant de procéder au réglage des appareils, que ce soit pour le remplacement d'accessoires, l'entretien, le levage partiel ou complet de l'appareil ou lorsque vous laissez l'appareil sans surveillance - risque de blessure !

Circuit de sécurité de la batterie

La batterie s'éteint automatiquement si elle devient trop chaude, reçoit trop de courant, est pratiquement déchargée.

Chargez la batterie tous les 3 mois afin d'éviter une décharge trop importante. Ne stockez pas la batterie à des températures inférieures à -5 °C ou supérieures à 50 °C.

mination/Protection de l'environnement jamais jeter cet appareil avec les

ordures ménagères. Renseignez-vous

auprès de votre municipalité sur le point de collecte officiel le plus proche et n'utilisez que celui-ci. Si les appareils sont jetés sans contrôle, des contaminants peuvent s'échapper et empoisonner la chaîne alimentaire, la flore et la faune. Votre point de vente est tenu de reprendre les appareils usagés. Nous vous demandons donc de nous soutenir en contribuant activement à la protection de l'environnement en retournant cet appareil au fabricant. Le fabricant garantit une élimination professionnelle selon les directives locales. Éliminez la batterie de manière professionnelle conformément aux dispositions locales. Ne pas jeter avec les ordures ménagères !

Panneaux indicateurs sur l'appareil

AVERTISSEMENT - Lisez la notice d'utilisation avant la mise en service de la machine.

AVERTISSEMENT - Respectez une distance de sécurité avec la machine pendant son fonctionnement.

AVERTISSEMENT - Ne pas monter sur la machine.

AVERTISSEMENT - Éteignez la machine avant de travailler sur celle-ci ou de la soulever.

Garantie

Ce produit a été fabriqué selon les plus hauts standards de qualité. Une garantie du fabricant de 24 mois est accordée, à compter de la date de vente, à l'achat d'un nouveau produit. La garantie ne couvre que les défauts qui sont dus à des vices de matériaux et/ou de fabrication et à la non-conformité des propriétés promises. Les pièces usées sont exclues de la garantie.

Pour faire valoir la garantie, il convient de joindre le reçu original avec la date de vente.

Les réparations sous garantie ne doivent être effectuées que par des ateliers ou des centres de service agréés.

La garantie ne s'applique que dans le cadre d'une utilisation conforme à sa destination. La garantie ne s'applique pas aux dommages causés par les événements suivants :

Mauvais traitements, surcharge ou négligence, utilisation commerciale (industrie, commerce, location), réparations effectuées par des services non autorisés, dommages causés par des corps étrangers, des substances ou des accidents. Garantie de 1 an sur les batteries.

Préparation de l'installation

Recommandation : Faites un croquis de la zone de travail et de tous les obstacles afin de faciliter l'installation!

Remarque : Les fers d'armature dans les constructions souterraines/les lignes de délimitation adjacentes et les câbles électriques d'autres appareils électriques produisent des champs magnétiques qui peuvent provoquer des perturbations de la navigation.

Remarque : éteignez l'appareil en cas de pluie prolongée.

Le sol sera boueux après une forte pluie. Dans de telles circonstances, le rendement de la tonte peut être diminué et l'aspect de la pelouse peut en souffrir. Distance du câble périphérique par rapp à la limite du gazon au moins 45 cml

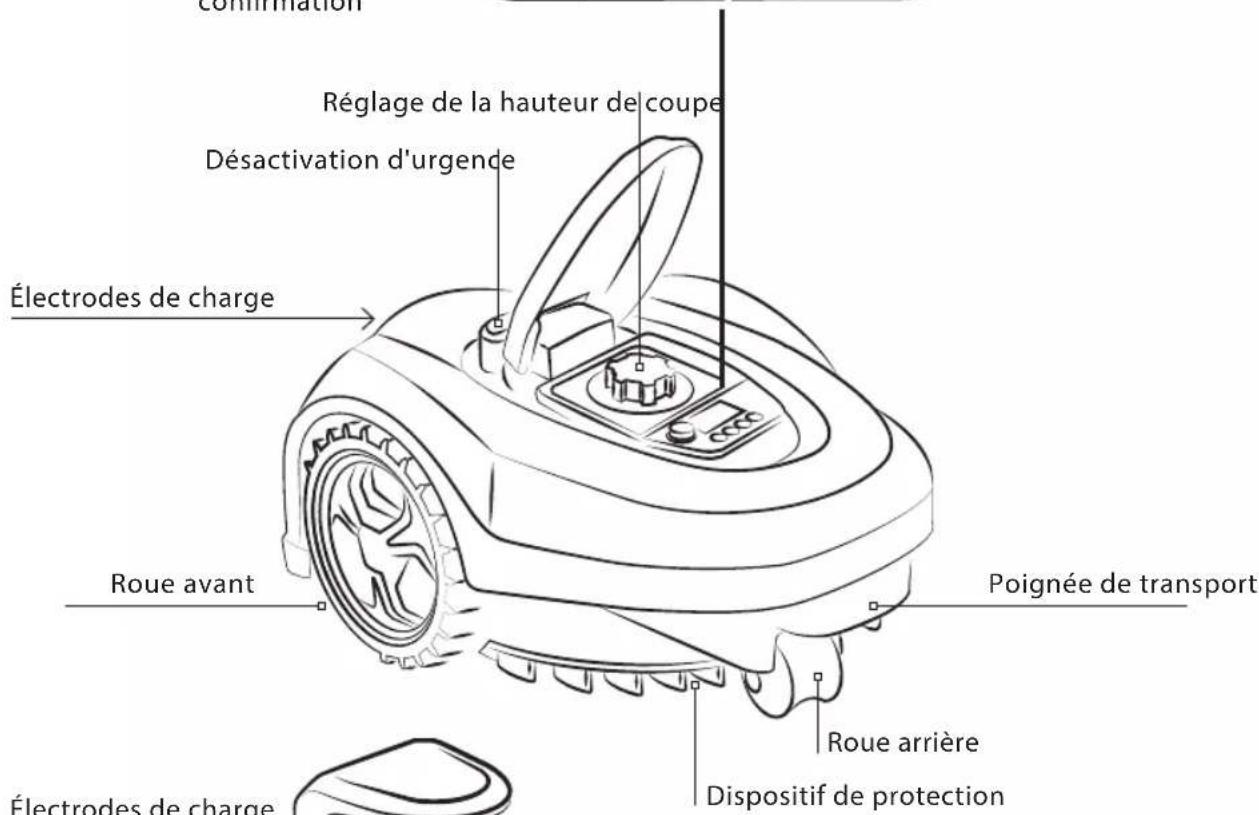

Aperçu de l'appareil

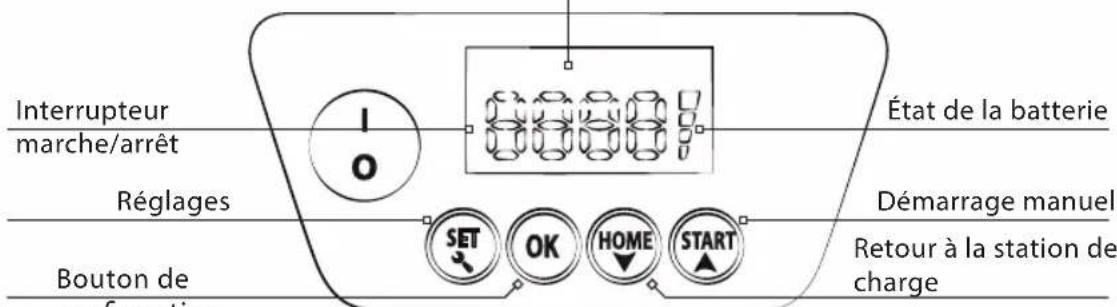

Code de sécurité Heure M² Zone Heure de démarrage Senseur de pluie

Configuration initiale

Veuillez lire les consignes de sécurité avant la mise en service.

Vérifiez que l'appareil est complet.

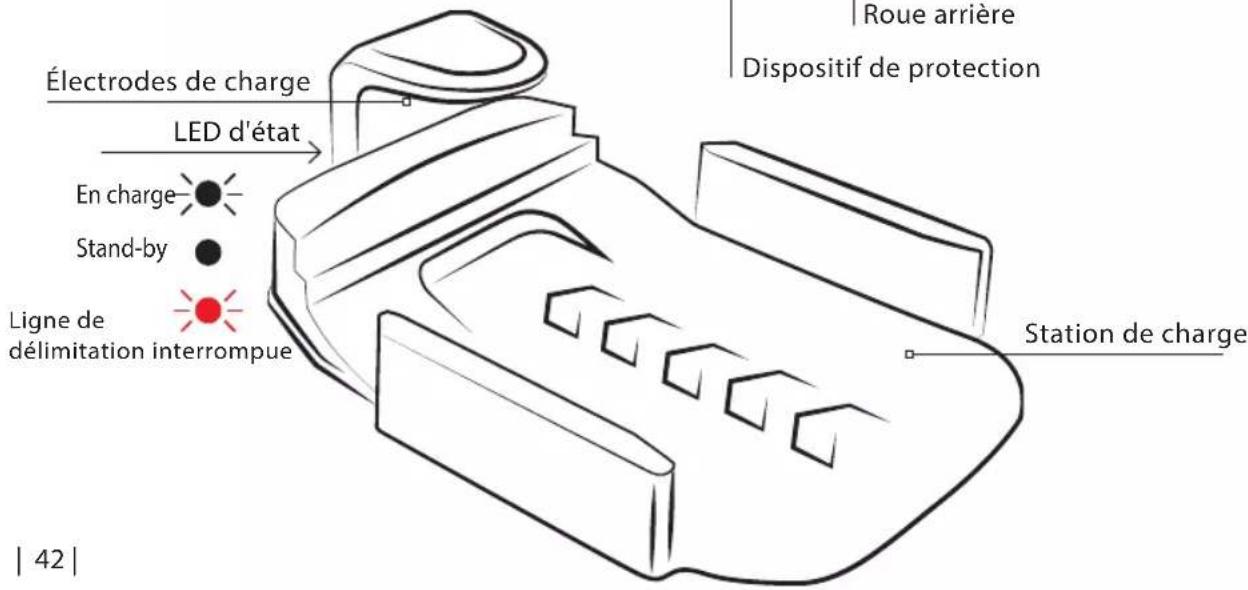

Positionner la station de charge

Respectez les distances et l'alignement.

Installez la station de charge au niveau et à proximité d'une source d'énergie !

Placez le câble périphérique sous la station de charge dans une rainure de câble.

Prévoyez au moins 50 cm de réserve aux

• extrémités !

Assurez-vous que la flèche «IN» pointe vers la zone de travail.

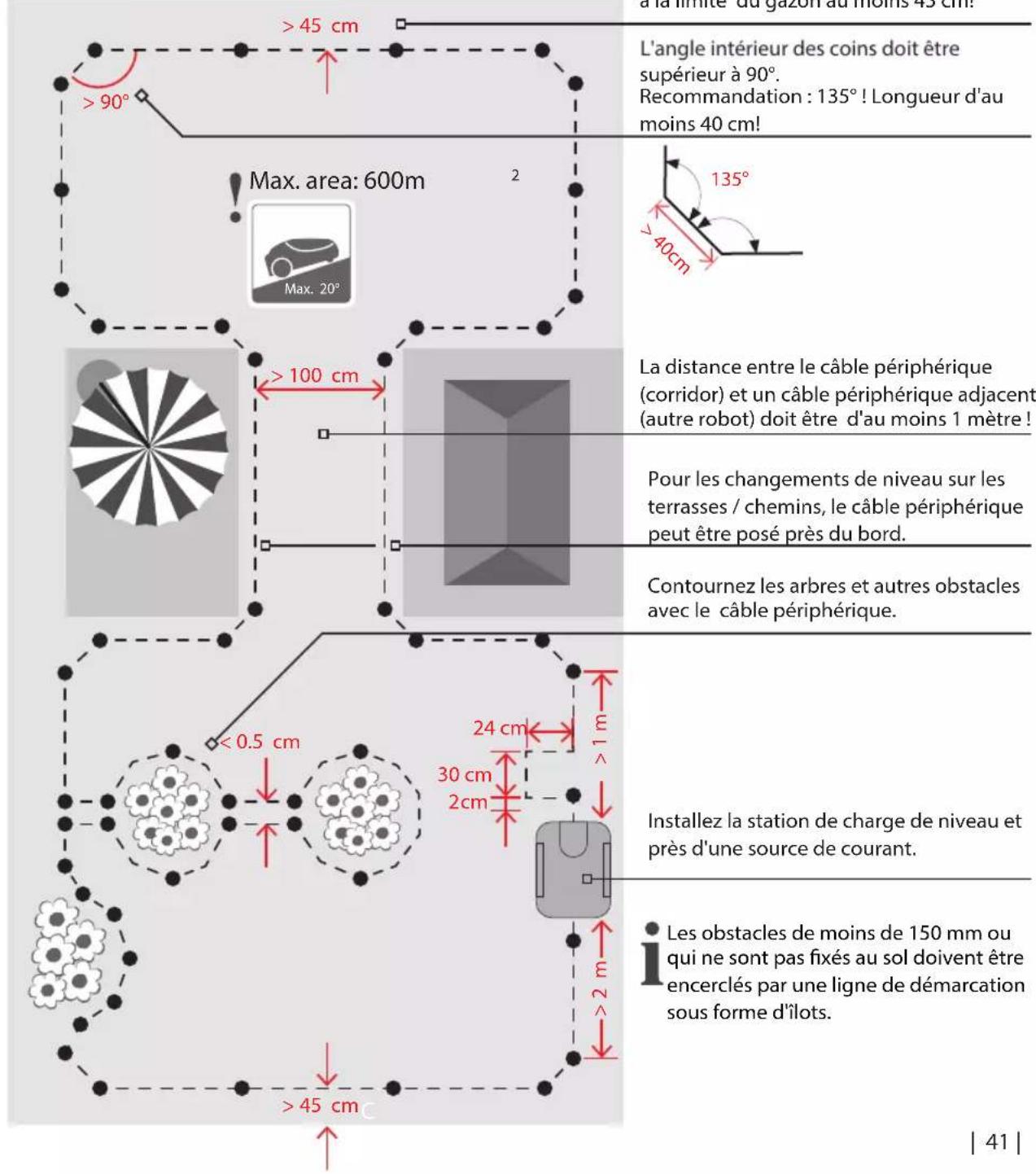

Placement du câble périphérique tendue avec les clous

Placer le câble périphérique < 2 - 3 cm dans le sol !

- Recommandation : Placer le câble périphérique tendu sur la pelouse. Le câble périphérique va s'enfoncer dans le gazon

Enlever le couvercle.

Placez le fil dans la pince et fermez-la fermement.

Dénudez le câble périphérique si nécessaire.

Raccordement des bornes

Raccordez le câble périphérique sous la station de charge à la

- connexion plus ! Raccordez un autre câble à la connexion négative !

Raccordement du bloc secteur

Installation correcte

Installation défectueuse : = (coude/interruption/contact desserré)

Chargez complètement le robot avant la première mise en service !

Messages d'état / messages d'erreur

E1 Arrêt d'urgence actionné Redémarrer le robot.

Le robot ne démarre pas, signal présent. Le robot est démarré en dehors du câble périphérique ou trop loin de celle-ci ? Redémarrez le robot.

E2 Robot en dehors de l'amorce du câble périphérique. Placez le robot à l'intérieur, redémarrez.

Le robot ne démarre pas, pas de signal (station de charge). Le câble périphérique/l'adaptateur secteur sont-ils correctement connectés ?

E3 Déclenchement du capteur de levage. La roue arrière est bloquée ou soulevée? Restaurer - la roue arrière puis redémarrer le robot.

Le robot ne démarre pas. L'alimentation de la tondeuse robot s'est éteinte prématurément ? Amenez-la sur la station de charge et redémarrez-la.

E4 Surcharge sur le moteur d'entraînement gauche. L'herbe est trop haute ? (> 4cm) ? Roue gauche bloquée ? Redémarrer le robot.

Tension de batterie trop faible. Chargez complètement le robot.

E5 Déclenchement du capteur de collision Obstacles ? Redémarrer le robot.

E6 Surcharge du moteur de coupe. Herbe trop haute ? (> 4cm) ? Manchon de coupe bloqué ? Redémarrer le robot.

E7 Surcharge sur le moteur d'entraînement droit. L'herbe est trop haute ? (> 4cm) ? Roue droite bloquée ? Redémarrer le robot.

E8 Erreur d'état de charge. Dysfonctionnement de la batterie. Redémarrez le robot plusieurs fois, si le problème persiste, contactez le service après-vente.

E9 Surcharge/sous-charge du robot. Dysfonctionnement sur la carte électronique. Redémarrer le robot plusieurs fois, si le problème persiste, contactez le service.

E10 Déclenchement du capteur d'inclinaison. Inclinaison supérieure à 20 degrés ? Redémarrer le robot.

E11 Glissement des roues.

E12 L'herbe est trop haute ou trop humide ? Redémarrez le robot.

E13 Surchauffe de la batterie. Attendez que la batterie refroidisse. Redémarrez le robot.

Redémarrer le robot

1. Placez le robot sur le câble périphérique
2. Entrez le code de sécurité
3. Appuyez sur le bouton de démarrage

Si le robot s'est éteint prématurément, il ne peut être démarré que sur la station de charge.

Utilisation

Respectez les consignes de sécurité !

Préparation de la pelouse

! Assurez-vous qu'aucun objet (pommes de pin, branches, pierres, etc.) ne peut endommager le robot ou être éjecté par celui-ci. Lors de la première tonte, réglez toujours la hauteur de coupe sur MAX afin d'éviter d'endommager le câble périphérique ! Lors de la première tonte, coupez le gazon à 4 cm maximum.

Réglage de la hauteur de coupe (2 - 6 cm)

Recommandation : Ne pas régler la hauteur de coupe trop courte par temps sec pour éviter le dessèchement du gazon !

Programme Démarrage automatique ou:

Démarrage manuel

Désactivation d'urgence : Appuyer immédiatement sur le bouton STOP et éteindre le robot en cas de danger, d'accident ou si l'appareil vibre fortement. Le robot retourne seul à la station de charge pour être rechargé. Reprise automatique de la tonte. ■ Détecteur de pluie : le robot retourne à la station de charge en cas de pluie. Nouveau démarrage dans un intervalle de 48 heures. Le robot s'arrête automatiquement en cas d'inclinaison >20° Capteur de collision! Le robot se déplace autour des obstacles. Risque de blessure ! Ne jamais mettre la main sur des couteaux en mouvement.

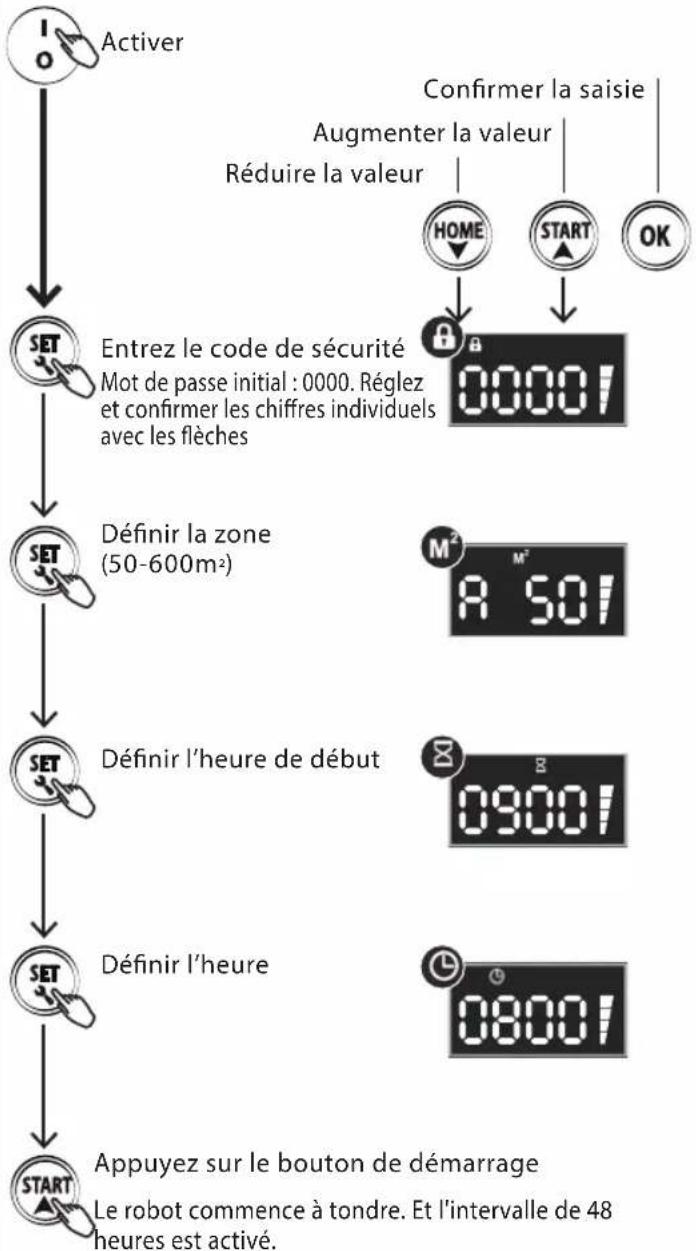

Démarrage automatique

Après l'activation, les chiffres du code de sécurité doivent être saisis! - Raccorder d'abord au secteur. Chargez complètement le robot avant la première mise en service !


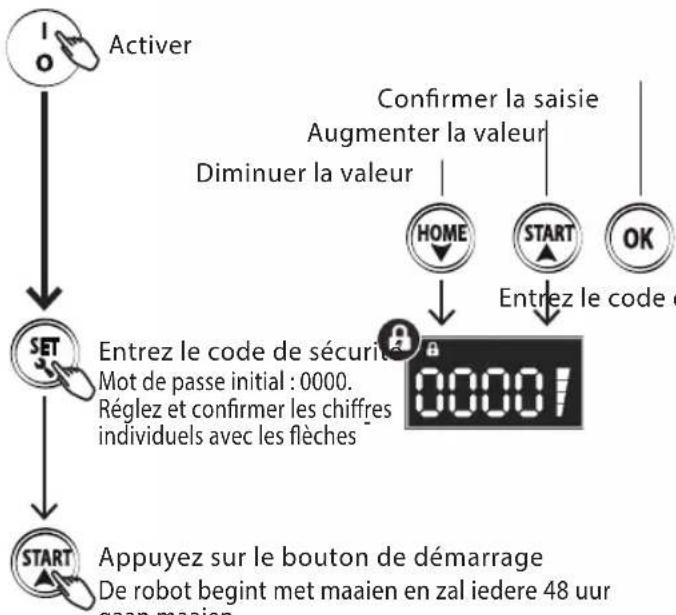

Démarrage manuel

Après l'activation, les différents chiffres du code de sécurité doivent être saisis ! Raccorder d'abord au ecteur. Chargez complètement le robot avant la première mise en service !

Retour à la station de charge

Déclenchez l'arrêt d'urgence Le robot arrête de tondre.

Si le robot est éteint, il doit être démarré à la station de charge. Temps de travail : 100 m2 = 120 min (temps de tonte + temps de charge).

Si vous souhaitez changer le code

Commencez par appuyer sur le code d'usine 0000 + START.

La machine quitte la station d'accueil et commence à fonctionner.

Après quelques mètres, • appuyez sur STOP - le code d'erreur E1 apparaît sur l'affichage.

- Appuyez sur START et maintenez le bouton START enfoncé pendant 10 secondes, jusqu'à ce que le code U133 apparaisse sur l'écran.

- Appuyez sur SET. L'icône de verrouillage (image) clignote. Appuyez sur le code d'usine 0000 un par un avec OK, jusqu'à ce que 0000 s'allume en permanence.

- Appuyez à nouveau sur SET et l'icône de verrouillage clignote.

Maintenant • appuyez sur le code de sécurité à 4 chiffres que vous avez choisi personnellement, puis sur OK.

Votre code de sécurité personnel est désormais défini et s'allume en permanence.

Enfin, appuyez sur START et la machine continue de fonctionner.

N'oubliez PAS votre code!

NB: Si vous oubliez votre code personnel, la machine doit être envoyée au distributeur pour réinitialisation.

Nettoyage

i Important : Nettoyez le robot à intervalles réguliers. Si trop d'herbe s'accumule, le résultat de la tonte en pâtira.

Éteignez le robot ! Portez toujours des gants de protection

Nettoyez l'appareil, laissez le sécher. L'eau ne doit pas pénétrer dans l'appareil! Ne pas utiliser de solvants! Ne pas asperger l'appareil avec un tuyau d'arrosage ou un nettoyeur haute pression.

Nettoyez les disques/ roues des couteaux Attention, couteaux tranchants ! Portez des gants de protection

Nettoyez le chargeur Débranchez toujours la fiche secteur avant de nettoyer la station de charge!

Entreposage

Chargez d'abord complètement le robot!

1 Nettoyez le robot

2 i station de charge et le câble de charge à l'abri du gel. Le câble périphérique installé peut être laissé sur la pelouse. Conservez l'appareil dans un endroit sec, hors de portée des enfants, à l'abri des rayons directs du soleil et des températures extrêmes !

i Entreposez le robot, la station de charge et le câble de charge à l'abri du gel. Le câble périphérique installé peut être laissé sur la pelouse. Conservez l'appareil dans un endroit sec, hors de portée des enfants, à l'abri des rayons directs du soleil et des températures extrêmes !

Chargez la batterie tous les 3 mois afin d'éviter une décharge en profondeur. Ne stockez pas la batterie à des températures inférieures à -5 °C ou supérieures à 50 °C. Retirez le robot du chargeur après la charge.

Remplacement du couteau / enlèvement d'objets coincés

Éteignez d'abord l'interrupteur marche/arrêt et portez des gants de protection.

Retournez le robot, retirez les objets coincés si nécessaire.

Ôtez les vis, retirez les couteaux endommagés.

Vérifiez les couteaux tous les 2 mois et remplacez-les d'emblée si nécessaire et - si le robot est utilisé tous les jours. Remplacez les couteaux défectueux simultanément.

Insérer les nouveaux couteaux et de nouvelles vis.

Assurez-vous que les couteaux tournent et fonctionnent correctement !
