P5730 - Sonnette de portes Emos - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette de porte sans fil
Marque	Emos
Modèle	P5730
Fréquence de transmission	433,92 MHz, puissance max 10 mW e.r.p.
Portée en champ libre	Jusqu'à 180 mètres
Portée en intérieur	Environ 20 % de la portée en champ libre (environ 36 mètres)
Alimentation du carillon (récepteur)	3 piles alcalines AAA 1,5 V (non rechargeables)
Alimentation du bouton (émetteur)	1 pile alcaline A23 12 V
Indice de protection du bouton	IP56 (étanche)
Nombre de boutons appairables	Jusqu'à 6 boutons (modèle de rechange P5728T)
Nombre de mélodies	52 mélodies
Niveaux de volume	4 niveaux : 100 %, 75 %, 50 %, 25 % et 0 % (silencieux)
Fonction d'appairage	Self-learning (apprentissage automatique)
Contenu de l'emballage	1 bouton émetteur, 2 carillons récepteurs, ruban adhésif double face
Utilisation du carillon	Intérieur uniquement, dans un local sec
Nettoyage	Chiffon doux humide avec un peu de savon, éviter produits agressifs
Précautions	Ne pas exposer à des chocs, températures élevées, humidité ou lumière directe du soleil

FOIRE AUX QUESTIONS - P5730 Emos

Comment appairer le bouton de la sonnette au carillon ?

Insérez d'abord la pile dans le bouton (1 pile A23 12V) et dans le carillon (3 piles AAA 1,5V). Appuyez longuement sur le bouton d'appairage du carillon (environ 5 secondes) jusqu'à ce que la LED s'allume. Ensuite, dans les 25 secondes, appuyez sur le bouton de la sonnette. Le carillon sonnera et l'appairage est terminé.

Comment changer la mélodie du carillon ?

Appuyez de manière répétée sur le bouton de changement de mélodie situé sur le carillon. Chaque pression joue une nouvelle mélodie. La dernière mélodie entendue est sauvegardée.

Comment régler le volume du carillon ?

Appuyez plusieurs fois sur le bouton de réglage du volume du carillon. Les niveaux disponibles sont : 100 %, 75 %, 50 %, 25 % et 0 % (mode silencieux). Le volume change à chaque pression.

Quelle est la portée de la sonnette ?

En champ libre et sans obstacle, la portée peut atteindre 180 mètres. En intérieur ou avec des obstacles (murs, métaux, autres appareils radio), la portée peut être réduite jusqu'à 20 % de cette valeur (environ 36 mètres).

Que faire si le carillon ne sonne pas ?

Vérifiez d'abord la distance entre le bouton et le carillon. Si elle est trop grande, rapprochez-les. Assurez-vous que les piles sont bien insérées et fonctionnelles (piles alcalines neuves). Si nécessaire, réappairez le bouton après avoir remplacé les piles.

Le bouton de la sonnette est-il étanche ?

Oui, le bouton a un indice de protection IP56, ce qui signifie qu'il est résistant aux projections d'eau et à la poussière. Cependant, il est recommandé de l'installer dans un endroit protégé, comme une niche.

Puis-je ajouter plusieurs boutons sur un même carillon ?

Oui, vous pouvez appairer jusqu'à 6 boutons (modèle de rechange P5728T) sur un même carillon grâce à la fonction self-learning. Répétez la procédure d'appairage pour chaque bouton.

Comment effacer la mémoire des boutons appairés ?

Introduisez 2 piles AAA dans le carillon, maintenez enfoncé le bouton d'appairage, puis insérez la troisième pile. La LED clignote puis reste allumée. Relâchez le bouton, la LED s'éteint, et la mémoire est effacée.

Quel type de piles utiliser et comment les remplacer ?

Utilisez uniquement des piles alcalines (non rechargeables) : 3 piles AAA 1,5 V pour le carillon et 1 pile A23 12 V pour le bouton. Respectez la polarité. Pour remplacer, ouvrez le compartiment en insérant un tournevis dans l'orifice prévu.

Où installer le bouton et le carillon pour une meilleure réception ?

Installez le bouton sur une surface non métallique (bois, brique) et évitez les structures métalliques (fenêtres, portes à cadre métallique) car elles perturbent le signal. Placez le carillon à l'intérieur, dans un local sec, à une distance raisonnable du bouton.

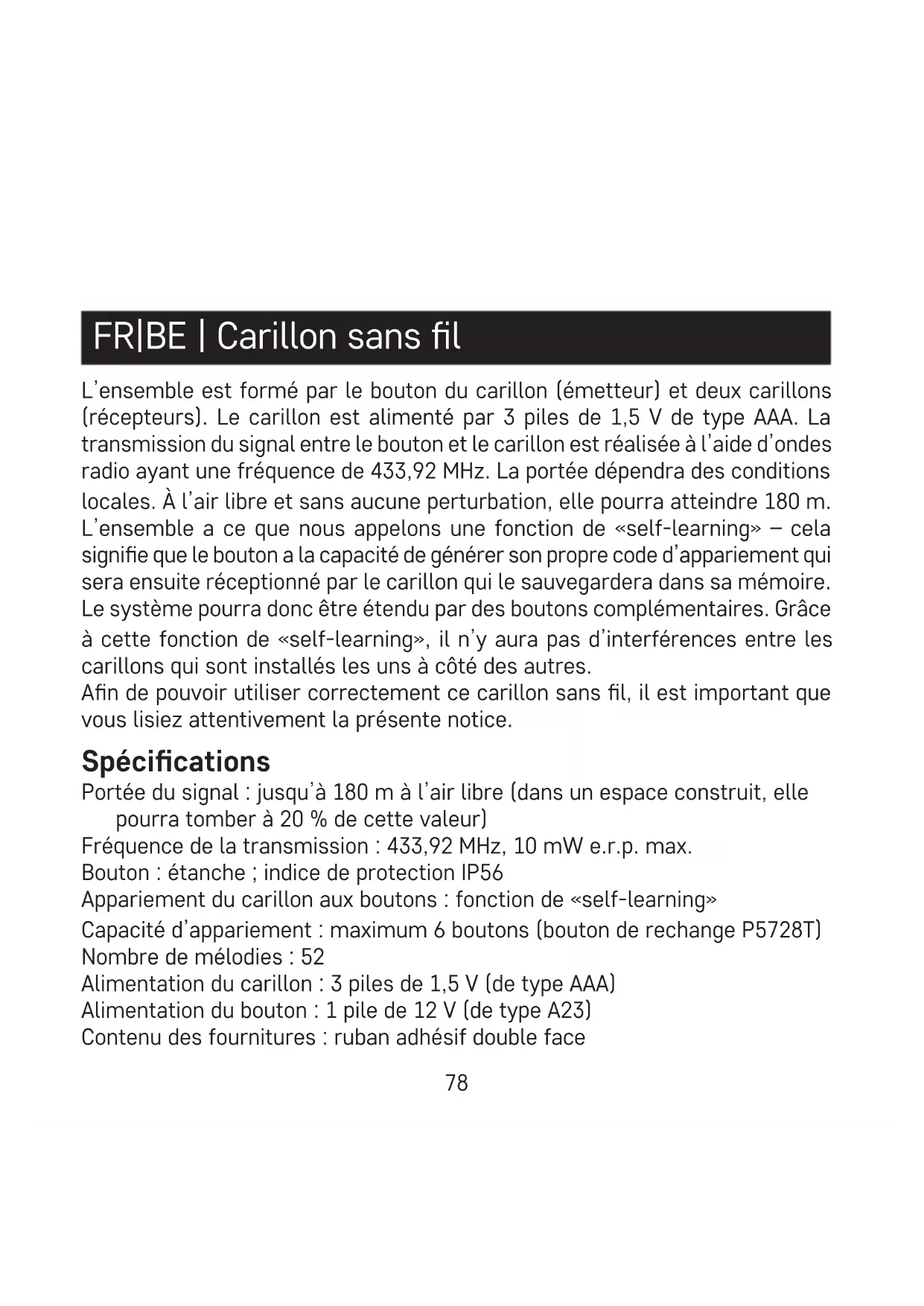

MODE D'EMPLOI P5730 Emos

L'ensemble est formé par le bouton du carillon (émetteur) et deux carillons (récepteurs). Le carillon est alimenté par 3 piles de 1,5 V de type AAA. La transmission du signal entre le bouton et le carillon est réalisée à l'aide d'ondes radio ayant une fréquence de 433,92 MHz. La portée dépendra des conditions locales. À l'air libre et sans aucune perturbation, elle pourra atteindre 180 m. L'ensemble a ce que nous appelons une fonction de «self-learning» – cela signifie que le bouton a la capacité de générer son propre code d'appariement qui sera ensuite réceptionné par le carillon qui le sauvegardera dans sa mémoire. Le système pourra donc être étendu par des boutons complémentaires. Grâce à cette fonction de «self-learning», il n'y aura pas d'interférences entre les carillons qui sont installés les uns à côté des autres.

Afin de pouvoir utiliser correctement ce carillon sans fil, il est important que vous lisiez attentivement la présente notice.

Spécifications

Portée du signal : jusqu'à 180 m à l'air libre (dans un espace construit, elle pourra tomber à 20 % de cette valeur)

Fréquence de la transmission : 433,92 MHz, 10 mW e. r. p. max.

Bouton : étanche; indice de protection IP56

Appariement du carillon aux boutons : fonction de «self-learning»

Capacité d'appariement : maximum 6 boutons (bouton de rechange P5728T)

Nombre de mélodies : 52

Alimentation du carillon : 3 piles de 1,5 V (de type AAA)

Alimentation du bouton : 1 pile de 12 V (de type A23)

Contenu des fournitures : ruban adhésif double face

Description du carillon (voir la fig. 1)

1 - diode LED du carillon 2 – compartiment destiné aux piles 3 - orifices de suspension 4 - baffle

Description du bouton (voir la fig. 2)

1 - bouton du carillon 2 - diode LED du bouton

5 – bouton permettant de changer de mélodie 6 – bouton d'appariement/réglage du volume

3 – orifice permettant d'ouvrir le compartiment destiné aux piles 3 – orifice permettant d'ouvrir le compartiment destiné aux piles 4 – compartiment destiné aux piles

Appariement du bouton au carillon

1. Retirer la partie arrière du carter du bouton en insérant un tournevis dans l'orifice se trouvant sur la face inférieure du bouton. Placer une pile de 12 V (de type A23) dans le bouton. Veiller à respecter la polarité de la pile !
2. Placer 3 piles de 1,5 V (de type AAA) dans le carillon. Veiller à respecter la polarité des piles.

Utiliser uniquement des piles alcalines, ne pas utiliser de piles rechargeables.

1. Appuyer ensuite longuement sur le bouton d'appariement du carillon (durant environ 5 secondes).

La diode LED du carillon s'allume. Relâcher le bouton.

Le carillon se placera en mode d'appariement «self-learning» et il y restera durant 25 secondes.

Dans ce laps de temps, appuyer sur le bouton de la sonnette. Le carillon retentira et le bouton sera apparié au carillon.

Le mode de «self-learning» sera ensuite automatiquement interrompu.

1. Remonter le bouton.
2. Si vous souhaitez apparier plusieurs boutons, il sera nécessaire de répéter la procédure pour chacun d'entre eux et ce, à partir du point 1.

Commentaire : Le carillon est équipé d'une mémoire intérieure dans laquelle les codes des boutons actuellement appariés sont sauvegardés.

Lors du remplacement de la pile, il ne sera donc pas nécessaire de reprocéder à l'appariement.

Chaque fois que vous introduirez des piles dans le carillon, vous entendrez la mélodie qui est actuellement réglée.

Effacement de la mémoire des boutons appariés

Introduire 2 piles de type AAA dans le carillon. Appuyer ensuite sur le bouton et le maintenir enfoncé. Introduire la troisième

pile de type AAA dans le carillon. La diode LED du carillon clignotera et restera ensuite allumée. Relâcher le bouton la diode LED s'éteint. La mémoire de tous les boutons appariés sera ainsi effacée.

Sélection de la mélodie du carillon

1. Appuyer de manière répétée sur le bouton permettant de modifier la mélodie du carillon ou sur le bouton
2. Chaque fois que vous appuierez sur le bouton, vous entendrez une nouvelle mélodie. La mélodie qui sera réglée sera celle que vous aurez entendue en dernier lieu.

Réglage du volume du carillon

Appuyer de manière répétée sur le bouton du carillon. Chaque fois que vous appuierez sur ce bouton, vous modifierez le niveau du volume selon la boucle suivante : 100 % – 75 % – 50 % – 25 % – 0 %.

Installation du bouton du carillon (émetteur)

1. Apparier tout d'abord le bouton au carillon.
2. Avant d'installer le bouton, vérifier que l'ensemble fonctionnera convenablement à l'endroit que vous avez sélectionné.
3. Retirer la partie arrière du carter en insérant un tournevis dans l'orifice se trouvant sur la face inférieure du bouton.
4. Fixer la partie arrière du carter au mur à l'aide d'un ruban adhésif double face (fourni) ou à l'aide de deux vis, voir le point intitulé Description/Installation du bouton. Même si le bouton a été conçu pour résister aux intempéries, nous vous recommandons de l'installer à un endroit où il sera protégé, par exemple dans une niche.
5. Remonter le bouton.
6. Appuyer sur le bouton du carillon pour sonner. Cette action est accompagnée par le fait que la diode LED rouge de signalisation s'allume, ce qui signifie que le bouton a envoyé un signal radio. Le carillon joue la mélodie ayant été sélectionnée.

Commentaire : Le bouton du carillon (émetteur) peut être installé sans aucun problème sur du bois ou sur un mur en briques. Il conviendra cependant de ne jamais installer le bouton sur des objets métalliques ou sur des matériaux qui contiennent du métal (comme les structures en plastique des fenêtres et des portes qui renferment un châssis métallique). L'émetteur pourrait en effet ne pas fonctionner correctement.

Installation du carillon (récepteur)

1. Ce carillon n'a été conçu que pour être utilisé à l'intérieur.
2. La portée du signal de l'émetteur (max. 180 m) est impactée par les conditions locales. Elle dépendra par exemple du nombre de murs que le

signal doit traverser, de la présence éventuelle de chambranles de portes métalliques et/ou d'autres éléments qui peuvent impacter la transmission d'un signal radio (présence d'autres appareils radio fonctionnant avec une fréquence similaire, par exemple des thermomètres sans fil, des télécommandes de portail, etc.). En présence de tels facteurs, la portée de la transmission peut rapidement baisser.

Le carillon ne sonne pas :

- Le carillon peut se trouver hors de portée du signal.

- Modifier la distance qui sépare le bouton du carillon du carillon. La portée peut également être impactée par les conditions locales.

- La pile qui se trouve dans le bouton du carillon peut être plate.

- Remplacer la pile tout en respectant la polarité de la pile. Apparier une nouvelle fois le bouton au carillon.

- Le carillon n'est pas correctement alimenté.

- Contrôler les piles du carillon et les remplacer par des neuves en cas de besoin.

Entretien et maintenance

Ce carillon digital sans fil est un dispositif électronique sensible, il sera donc nécessaire de respecter les mesures et consignes suivantes :

- Le carillon (récepteur) n'a été conçu que pour être utilisé à l'intérieur, dans des locaux secs.

- Vérifier de temps en temps que le bouton du carillon fonctionne correctement et remplacer les piles suffisamment à temps. N'utiliser que des piles alcalines de qualité et répondant aux paramètres prescrits.

- Si vous prévoyez de ne pas utiliser votre sonnette durant une longue période, il conviendra de retirer les piles du carillon et du bouton.

- Ne pas jeter les piles au feu, ne pas les démonter ni les court-circuiter.

- Tenir hors de portée des enfants. L'ingestion peut entraîner un empoisonnement chimique, une perforation des tissus mous et la mort. Un empoisonnement grave peut se produire dans les deux heures qui suivent le problème. Consulter immédiatement un médecin.

- Ne pas exposer le bouton ni le carillon à des chocs ou des coups importants.

- Ne pas exposer le bouton ni le carillon à des températures élevées, au rayonnement solaire direct ou à l'humidité.

- Pour le nettoyage, utiliser un chiffon doux humide avec un peu de savon, ne pas utiliser de produits de nettoyage agressifs ni de solvants.

- Cet appareil n'a pas été conçu pour être utilisé par des personnes (enfants compris) qui ont des capacités physiques et/ou sensorielles limitées, qui ont des troubles mentaux ou qui ne sont pas suffisamment expérimentées, à moins qu'elles ne soient sous la surveillance d'une personne qui est responsable de leur sécurité ou qu'une telle personne leur ait fait suivre une formation relative à l'utilisation de l'appareil. Les enfants doivent rester sous surveillance afin de les empêcher de jouer avec cet appareil.

Par la présente, EMOS spol. s r. o. déclare que l'équipement radio de type P5730 est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante: http://www. emos. eu/download.
