Tipo de producto	Timbre de puerta inalámbrico
Marca	Emos
Modelo	P5730
Frecuencia de transmisión	433,92 MHz, potencia máx. 10 mW p.i.r.e.
Alcance en campo libre	Hasta 180 metros
Alcance en interiores	Aproximadamente el 20 % del alcance en campo libre (unos 36 metros)
Alimentación del timbre (receptor)	3 pilas alcalinas AAA 1,5 V (no recargables)
Alimentación del botón (emisor)	1 pila alcalina A23 12 V
Grado de protección del botón	IP56 (resistente al agua)
Número de botones emparejables	Hasta 6 botones (modelo de repuesto P5728T)
Número de melodías	52 melodías
Niveles de volumen	4 niveles: 100 %, 75 %, 50 %, 25 % y 0 % (silencio)
Función de emparejamiento	Autoaprendizaje (aprendizaje automático)
Contenido del embalaje	1 botón emisor, 2 timbres receptores, cinta adhesiva de doble cara
Uso del timbre	Solo en interiores, en un lugar seco
Limpieza	Paño suave húmedo con un poco de jabón, evitar productos agresivos
Precauciones	No exponer a golpes, altas temperaturas, humedad o luz solar directa

Preguntas frecuentes - P5730 Emos

¿Cómo emparejar el botón del timbre con el timbre?

Inserte primero la pila en el botón (1 pila A23 12V) y en el timbre (3 pilas AAA 1,5V). Mantenga presionado el botón de emparejamiento del timbre (aproximadamente 5 segundos) hasta que el LED se encienda. Luego, en los siguientes 25 segundos, presione el botón del timbre. El timbre sonará y el emparejamiento estará completo.

¿Cómo cambiar la melodía del timbre?

Presione repetidamente el botón de cambio de melodía en el timbre. Cada presión reproduce una nueva melodía. La última melodía escuchada se guarda.

¿Cómo ajustar el volumen del timbre?

Presione varias veces el botón de ajuste de volumen del timbre. Los niveles disponibles son: 100 %, 75 %, 50 %, 25 % y 0 % (modo silencio). El volumen cambia con cada presión.

¿Cuál es el alcance del timbre?

En campo libre y sin obstáculos, el alcance puede alcanzar 180 metros. En interiores o con obstáculos (paredes, metales, otros dispositivos de radio), el alcance puede reducirse hasta el 20 % de este valor (unos 36 metros).

¿Qué hacer si el timbre no suena?

Primero verifique la distancia entre el botón y el timbre. Si es demasiado grande, acérquelos. Asegúrese de que las pilas estén bien insertadas y funcionen (pilas alcalinas nuevas). Si es necesario, vuelva a emparejar el botón después de reemplazar las pilas.

¿El botón del timbre es resistente al agua?

Sí, el botón tiene un grado de protección IP56, lo que significa que es resistente a las proyecciones de agua y al polvo. Sin embargo, se recomienda instalarlo en un lugar protegido, como un nicho.

¿Puedo agregar varios botones en un mismo timbre?

Sí, puede emparejar hasta 6 botones (modelo de repuesto P5728T) en un mismo timbre gracias a la función de autoaprendizaje. Repita el procedimiento de emparejamiento para cada botón.

¿Cómo borrar la memoria de los botones emparejados?

Inserte 2 pilas AAA en el timbre, mantenga presionado el botón de emparejamiento, luego inserte la tercera pila. El LED parpadea y luego permanece encendido. Suelte el botón, el LED se apaga y la memoria se borra.

¿Qué tipo de pilas usar y cómo reemplazarlas?

Use solo pilas alcalinas (no recargables): 3 pilas AAA 1,5 V para el timbre y 1 pila A23 12 V para el botón. Respete la polaridad. Para reemplazar, abra el compartimento insertando un destornillador en el orificio previsto.

¿Dónde instalar el botón y el timbre para una mejor recepción?

Instale el botón sobre una superficie no metálica (madera, ladrillo) y evite estructuras metálicas (ventanas, puertas con marco metálico) ya que interfieren con la señal. Coloque el timbre en el interior, en un lugar seco, a una distancia razonable del botón.

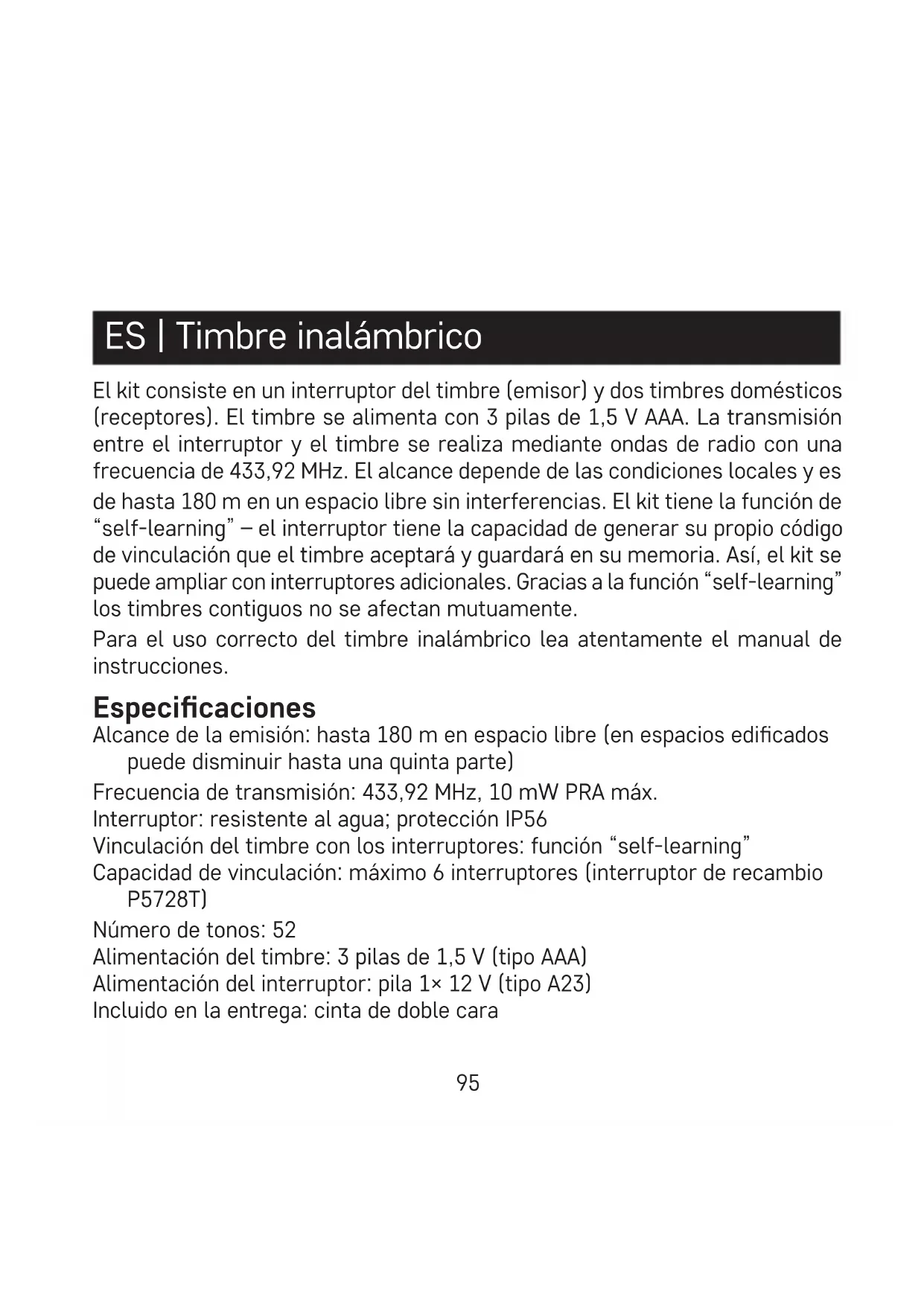

MANUAL DE USUARIO P5730 Emos

El kit consiste en un interruptor del timbre (emisor) y dos timbres domésticos (receptores). El timbre se alimenta con 3 pilas de 1,5 V AAA. La transmisión entre el interruptor y el timbre se realiza mediante ondas de radio con una frecuencia de 433,92 MHz. El alcance depende de las condiciones locales y es de hasta 180 m en un espacio libre sin interferencias. El kit tiene la función de “self-learning” – el interruptor tiene la capacidad de generar su propio código de vinculación que el timbre aceptará y guardará en su memoria. Así, el kit se puede ampliar con interruptores adicionales. Gracias a la función “self-learning” los timbres contiguos no se afectan mutuamente.

Para el uso correcto del timbre inalámbrico lea atentamente el manual de instrucciones.

Especificaciones

Alcance de la emisión: hasta 180 m en espacio libre (en espacios edificados puede disminuir hasta una quinta parte)

Frecuencia de transmisión: 433,92 MHz, 10 mW PRA máx.

Interruptor: resistente al agua; protección IP56

Vinculación del timbre con los interruptores: función “self-learning”

Capacidad de vinculación: máximo 6 interruptores (interruptor de recambio P5728T)

Número de tonos: 52

Alimentación del timbre: 3 pilas de 1,5 V (tipo AAA)

Alimentación del interruptor: pila 1× 12 V (tipo A23)

Incluido en la entrega: cinta de doble cara

Descripción del timbre (ver figura 1)

1 – diodo LED del timbre
2 – compartimento para las pilas
3 – agujeros para colgar
4 - altavoz

5 – botón de cambio de tono
6 – botón de vinculación/ajustes de volumen

Descripción del interruptor (ver figura 2)

1 - botón de llamada
2 - diodo LED del interruptor

3 – abertura para abrir el compartimento para las pilas
3 – abertura para abrir el compartimento para las pilas
4 – compartimento para las pilas

Montaje del interruptor (ver figura 3)

Vinculación del interruptor con el timbre

1. Con un destornillador quite la tapa trasera del interruptor con la ayuda de la abertura inferior. Inserte en el interruptor una pila de 12 V, tipo A23. ¡Vigile que la polaridad de la pila insertada sea correcta!
2. Inserte en el timbre 3 pilas de 1,5 V AAA. Vigile que la polaridad de las pilas insertadas sea correcta.

Utilice solo pilas alcalinas, no pilas recargables.

1. Después pulse de manera prolongada el botón de vinculación en el timbre durante unos 5 segundos.

Se encenderá el LED del timbre, suelte el botón.

El timbre pasará al modo de vinculación “self-learning” que dura 25 segundos.

Durante este tiempo pulse el botón de llamada, el timbre sonará, el interruptor está vinculado con el timbre.

Así automáticamente finalizará el modo “self-learning”.

1. Vuelva a montar el interruptor.

2. Para vincular varios interruptores repita para cada interruptor los pasos desde el punto 1.

Nota: El timbre tiene una memoria interna que guarda los códigos de los interruptores actualmente vinculados.

Así, cuando cambie las pilas no es necesario volver a realizar la vinculación. Cada vez que inserte pilas en el timbre sonará el tono seleccionado actualmente.

Borrar la memoria de los interruptores vinculados

Inserte en el timbre 2 pilas AAA, luego pulse y mantenga pulsado el botón ☺ Inserte en el timbre la tercera pila AAA que queda. El LED del timbre parpadeará y se quedará encendido. Suelte el botón ☺el LED se apagará. La memoria de todos los interruptores vinculados se borrará.

Selección del tono de llamada

1. En el timbre pulse repetidamente el botón de cambio de tono
2. Cada vez que pulse sonará otro tono. Quedará seleccionado el tono que suene como último.

Ajustes de volumen del tono de llamada

Pulse repetidamente el botón en el timbre. Cada vez que pulse cambiará el nivel de volumen 100 % – 75 % – 50 % – 25 % – 0 %.

Montaje del interruptor del timbre (emisor)

1. Primero realice la vinculación del interruptor con el timbre.
2. Antes del montaje compruebe que el kit funcione correctamente en el lugar que haya elegido.

3. Con un destornillador quite la tapa trasera con la ayuda de la abertura inferior del interruptor.

4. Fije la parte posterior de la tapa en la pared con una cinta de doble cara (incluida en el paquete) o con dos tornillos, ver descripción Descripción/Montaje del interruptor. Aunque el interruptor sea resistente a los efectos meteorológicos, colóquelo en un lugar protegido, por ejemplo en un porche.

5. Vuelva a montar el interruptor.
6. Llame pulsando el interruptor del timbre. Al pulsar el interruptor también se encenderá el indicador LED que indica que el interruptor haya emitido una señal de radio. El timbre sonará con el tono seleccionado.

Nota: El interruptor del timbre (emisor) se puede colocar con total seguridad sobre superficies de madera o paredes de ladrillos. Sin embargo, nunca coloque el interruptor directamente sobre objetos metálicos o materiales que contienen metales, por ejemplo, estructuras de plástico de ventanas y puertas que incluyen un marco metálico. Es posible que el emisor no funcione correctamente.

Montaje del timbre (receptor)

1. El timbre está diseñado solo para el uso interior.

2. En el alcance de la emisión (máximo 180 m) influyen las condiciones locales, por ejemplo, el número de las paredes que la señal tiene que atravesar, marcos de puertas metálicos y otros elementos que influyen en la transmisión de la señal de radio (la presencia de otros aparatos de radio que trabajan en una frecuencia parecida, como termómetros inalámbricos, mandos de puertas, etc.). El alcance de la emisión puede bajar de manera significativa por causa de la influencia de estos factores.

Solución de problemas

El timbre no suena:

- Puede que el timbre esté fuera del alcance indicado.

- Ajuste la distancia entre el interruptor del timbre y el timbre doméstico, el alcance puede estar afectado por las condiciones locales.

- La pila del interruptor del timbre puede estar agotada.

- Cambie la pila y vigile que la polaridad al insertarla sea correcta. Realice una nueva vinculación del interruptor con el timbre.

- El timbre doméstico no tiene alimentación.

- Revise las pilas del timbre, o si es necesario cámbielas por unas nuevas.

Cuidado y mantenimiento

El timbre inalámbrico digital es un dispositivo electrónico sensible, por eso cumpla las siguientes medidas:

- El timbre (receptor) está diseñado solo para el uso interior en espacios secos.

- De vez en cuando verifique el correcto funcionamiento del interruptor del timbre y cambie la pila a tiempo. Utilice solo pilas alcalinas de buena calidad con los parámetros prescritos.

- Si lleva tiempo sin utilizar el timbre, quite las pilas del interruptor y del timbre.

- No arroje las pilas al fuego, no las desmonte ni las cortocircuite.

- Mantener fuera del alcance de los niños. La ingestión puede provocar intoxicación química, perforación de tejidos blandos y muerte. Puede producirse una intoxicación grave en las dos horas siguientes al problema. Acuda inmediatamente al médico.

- No exponga ni el interruptor ni el timbre a vibraciones e impactos.

- No exponga ni el interruptor ni el timbre a temperaturas elevadas, radiación solar directa o humedad.

- Para la limpieza, utilice un paño ligeramente húmedo con un poco de detergente. No utilice productos de limpieza o disolventes agresivos.

- Este aparato no está diseñado para que lo utilicen personas (niños incluidos) cuya capacidad física, sensorial o mental o su experiencia o conocimientos no sean suficientes para utilizar el aparato de forma segura, si no lo hacen bajo supervisión o si una persona responsable de su seguridad no les haya dado instrucciones sobre el uso adecuado del aparato. Es necesario vigilar que los niños no juequen con el aparato.

Por la presente, EMOS spol. s r. o. declara que el equipo de radio tipo P5730 cumple con la Directiva 2014/53/EU. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: http://www.emos.eu/download.
