Produkttyp	Kabellose Türklingel
Marke	Emos
Modell	P5730
Übertragungsfrequenz	433,92 MHz, max. Sendeleistung 10 mW e.r.p.
Reichweite im Freifeld	Bis zu 180 Meter
Reichweite in Innenräumen	Etwa 20 % der Freifeld-Reichweite (etwa 36 Meter)
Stromversorgung des Empfängers (Klingel)	3 Alkali-Batterien AAA 1,5 V (nicht wiederaufladbar)
Stromversorgung des Senders (Taster)	1 Alkali-Batterie A23 12 V
Schutzart des Tasters	IP56 (wassergeschützt)
Anzahl der koppelbaren Taster	Bis zu 6 Taster (Ersatzmodell P5728T)
Anzahl der Melodien	52 Melodien
Lautstärkestufen	4 Stufen: 100 %, 75 %, 50 %, 25 % und 0 % (stumm)
Kopplungsfunktion	Self-Learning (automatisches Lernen)
Lieferumfang	1 Sender-Taster, 2 Empfänger-Klingeln, doppelseitiges Klebeband
Verwendung der Klingel	Nur in Innenräumen, in einem trockenen Raum
Reinigung	Weiches, feuchtes Tuch mit etwas Seife, aggressive Mittel vermeiden
Vorsichtsmaßnahmen	Nicht Stößen, hohen Temperaturen, Feuchtigkeit oder direkter Sonneneinstrahlung aussetzen

Häufig gestellte Fragen - P5730 Emos

Wie kopple ich den Klingeltaster mit der Klingel?

Legen Sie zuerst die Batterie in den Taster (1 A23 12 V) und in die Klingel (3 AAA 1,5 V) ein. Drücken Sie die Kopplungstaste an der Klingel lange (ca. 5 Sekunden), bis die LED leuchtet. Drücken Sie dann innerhalb von 25 Sekunden den Klingeltaster. Die Klingel ertönt und die Kopplung ist abgeschlossen.

Wie ändere ich die Melodie der Klingel?

Drücken Sie wiederholt die Melodietaste an der Klingel. Jeder Tastendruck spielt eine neue Melodie. Die zuletzt gehörte Melodie wird gespeichert.

Wie stelle ich die Lautstärke der Klingel ein?

Drücken Sie mehrmals die Lautstärketaste der Klingel. Verfügbare Stufen: 100 %, 75 %, 50 %, 25 % und 0 % (stumm). Die Lautstärke ändert sich bei jedem Tastendruck.

Wie groß ist die Reichweite der Klingel?

Im Freifeld und ohne Hindernisse kann die Reichweite bis zu 180 Meter betragen. In Innenräumen oder mit Hindernissen (Wänden, Metallen, anderen Funkgeräten) kann die Reichweite auf bis zu 20 % dieses Wertes reduziert werden (etwa 36 Meter).

Was tun, wenn die Klingel nicht ertönt?

Überprüfen Sie zuerst die Entfernung zwischen Taster und Klingel. Ist sie zu groß, bringen Sie sie näher zusammen. Stellen Sie sicher, dass die Batterien richtig eingelegt und funktionsfähig sind (neue Alkali-Batterien). Koppeln Sie den Taster bei Bedarf nach dem Batteriewechsel neu.

Ist der Klingeltaster wasserdicht?

Ja, der Taster hat die Schutzart IP56, was bedeutet, dass er spritzwassergeschützt und staubdicht ist. Es wird jedoch empfohlen, ihn an einem geschützten Ort wie einer Nische zu installieren.

Kann ich mehrere Taster mit einer Klingel koppeln?

Ja, Sie können bis zu 6 Taster (Ersatzmodell P5728T) mit einer Klingel koppeln, dank der Self-Learning-Funktion. Wiederholen Sie den Kopplungsvorgang für jeden Taster.

Wie lösche ich den Speicher der gekoppelten Taster?

Legen Sie 2 AAA-Batterien in die Klingel, halten Sie die Kopplungstaste gedrückt, und legen Sie dann die dritte Batterie ein. Die LED blinkt und bleibt dann an. Lassen Sie die Taste los, die LED erlischt, und der Speicher ist gelöscht.

Welche Batterien verwenden und wie wechseln?

Verwenden Sie nur Alkali-Batterien (nicht wiederaufladbar): 3 AAA 1,5 V für die Klingel und 1 A23 12 V für den Taster. Achten Sie auf die Polarität. Zum Wechseln das Batteriefach öffnen, indem Sie einen Schraubendreher in die dafür vorgesehene Öffnung einführen.

Wo soll ich Taster und Klingel für besseren Empfang installieren?

Montieren Sie den Taster auf einer nichtmetallischen Oberfläche (Holz, Ziegel) und vermeiden Sie Metallstrukturen (Fenster, Metallrahmen), da diese das Signal stören. Platzieren Sie die Klingel im Inneren, in einem trockenen Raum, in angemessener Entfernung zum Taster.

BEDIENUNGSANLEITUNG P5730 Emos

DE Drahtlose Klingel

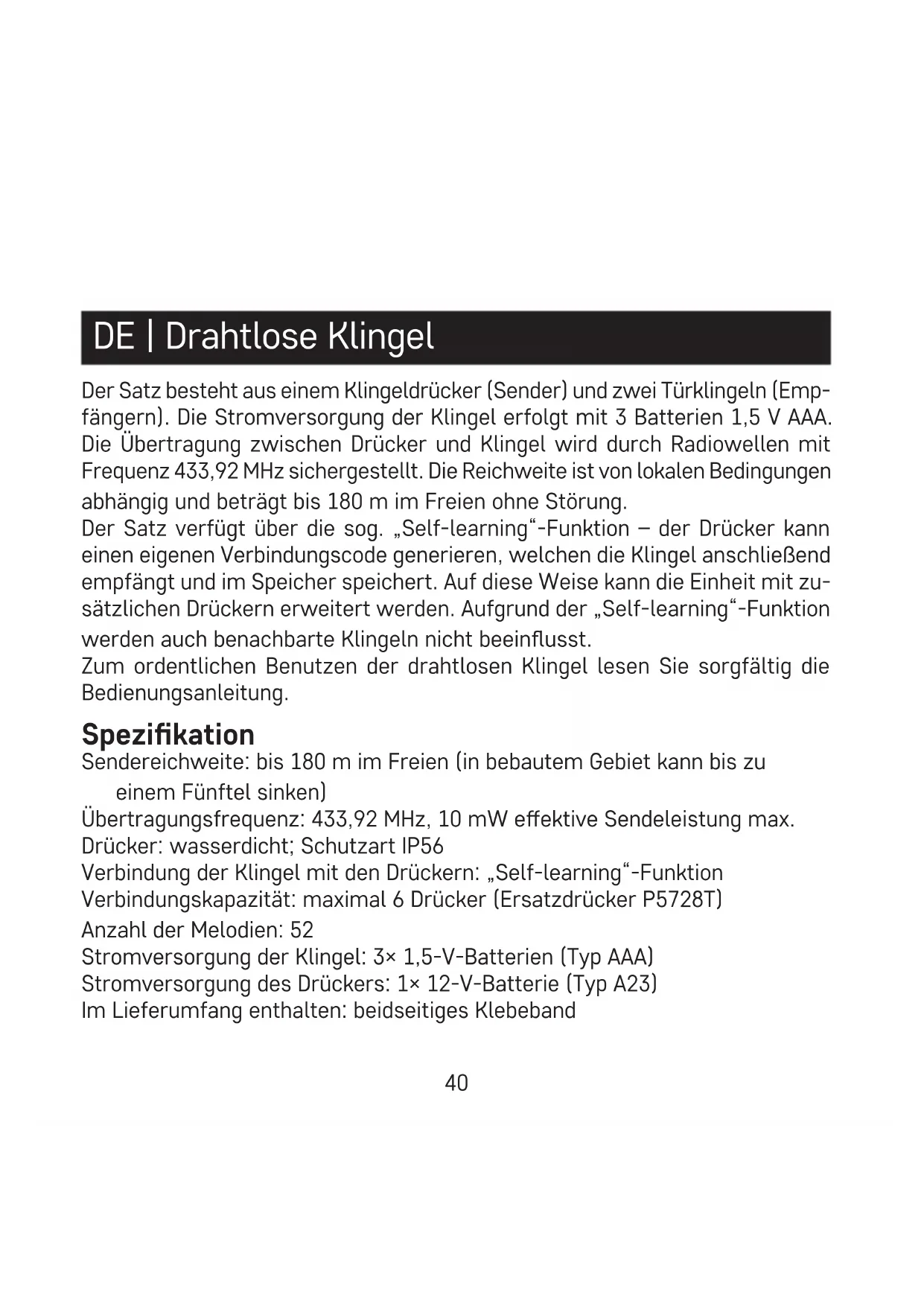

DE | Drahtlose Klingel

Der Satz besteht aus einem Klingeldrücker (Sender) und zwei Türklingeln (Empfängern). Die Stromversorgung der Klingel erfolgt mit 3 Batterien 1,5 V AAA. Die Übertragung zwischen Drücker und Klingel wird durch Radiowellen mit Frequenz 433,92 MHz sichergestellt. Die Reichweite ist von lokalen Bedingungen abhängig und beträgt bis 180 m im Freien ohne Störung.

Der Satz verfügt über die sog. „Self-learning“-Funktion – der Drücker kann einen eigenen Verbindungscode generieren, welchen die Klingel anschließend empfängt und im Speicher speichert. Auf diese Weise kann die Einheit mit zusätzlichen Drückern erweitert werden. Aufgrund der „Self-learning“-Funktion werden auch benachbarte Klingeln nicht beeinflusst.

Zum ordentlichen Benutzen der drahtlosen Klingel lesen Sie sorgfältig die Bedienungsanleitung.

Spezifikation

Sendereichweite: bis 180 m im Freien (in bebautem Gebiet kann bis zu einem Fünftel sinken)

Übertragungsfrequenz: 433,92 MHz, 10 mW effektive Sendeleistung max.

Drücker: wasserdicht; Schutzart IP56

Verbindung der Klingel mit den Drückern: „Self-learning“-Funktion

Verbindungskapazität: maximal 6 Drücker (Ersatzdrücker P5728T)

Anzahl der Melodien: 52

Stromversorgung der Klingel: 3× 1,5-V-Batterien (Typ AAA)

Stromversorgung des Drückers: 1× 12-V-Batterie (Typ A23)

Im Lieferumfang enthalten: beidseitiges Klebeband

Beschreibung der Klingel (siehe Abb. 1)

1 - Klingel-LED-Diode
2 - Batteriefach
3 – Aufhängeöffnungen
4 – Lautsprecher

5 – Taste zur Änderung der Melodie
6 – Verbindungstaste/Taste zum Einstellen der Lautstärke

Beschreibung des Drückers (siehe Abb. 2)

1 - Klingeltaste
2 - LED-Dioden-Taste

3 – Öffnung zum Öffnen des Batteriefachs
4 - Batteriefach

Installation des Klingeldrückers (siehe Abb. 3)

Verbindung des Drückers mit der Klingel

1. Nehmen Sie den Rückteil der Drückerabdeckung auf der Unterseite mit einem Schraubendreher ab. Legen Sie eine 12-V-Batterie, Typ A23 in den Drücker. Achten Sie dabei auf die richtige Polarität der eingelegten Batterie!
2. Legen Sie 3 1,5-V-Batterien, Typ AAA, in die Klingel. Achten Sie auf die richtige Polarität der eingelegten Batterien.

Verwenden Sie nur alkalische Batterien, verwenden Sie keine wiederaufladbaren Batterien.

1. Halten Sie danach an der Klingel lange – für ca. 5 Sekunden – die Verbindungstaste gedrückt. Wenn die LED der Klingel aufleuchtet, lassen Sie die Taste dos.

Die Klingel schaltet automatisch in den „Self-learning“-Verbindungsmodus um, der ungefähr 25 Sekunden andauert.

Halten Sie während dieser Zeit den Klingelknopf gedrückt, die Klingel klingelt, der Drücker ist mit der Klingel verbunden.

Damit wird der „Self-learning“-Modus automatisch beendet.

1. Setzen Sie den Drücker wieder zusammen.
2. Um mehrere Drücker zu verbinden, wiederholen Sie für jeden Drücker die Vorgehensweise ab Punkt 1.

Anmerkung: Die Klingel verfügt innen über einen Speicher, in welchem die Codes der aktuell verbundenen Drücker gespeichert werden.

Bei einem Batteriewechsel muss die Verbindung nicht erneut erfolgen.

Bei jedem Einlegen der Batterien in die Klingel ertönt die aktuelle eingestellte Melodie.

Löschen des Speichers der verbundenen Drücker

Legen Sie 2 AAA-Batterien in die Klingel und betätigen Sie danach die Taste

Legen Sie die verbleibende dritte AAA-Batterie in die Klingel. Die Klingel-LED blinkt auf und leuchtet anschließend dauerhaft. Lassen Sie die Taste ☺ los, die LED erlischt. Der Speicher aller verbundenen Drücker wird gelöscht.

Klingelton wählen

1. Betätigen Sie auf der Klingel wiederholt die Taste zum Ändern der Melodie ✉ oder ✉
2. Jedes Mal ertönt eine andere Melodie, es wird die zuletzt erklungene Melodie eingestellt.

Einstellung der Klingellautstärke

Betätigen Sie auf der Klingel wiederholt die Taste 📐 Nach jedem Betätigen ändert sich der Lautstärkepegel 100 % – 75 % – 50 % – 25 % – 0 %.

Installation des Klingeldrückers (des Senders)

1. Verbinden Sie zuerst den Drücker mit der Klingel.

2. Überprüfen Sie vor der Montage, ob der Satz an dem von Ihnen ausgewählten Ort zuverlässig funktioniert.

3. Nehmen Sie den Rückteil der Drückerabdeckung auf der Unterseite mit einem Schraubendreher ab.

4. Befestigen Sie das Rückteil der Abdeckung mit einem beidseitigen Klebeband (im Lieferumfang enthalten) oder mit zwei Schrauben, siehe Drückerinstallationsbeschreibung. Auch wenn der Drücker beständig gegenüber Witterungseinflüssen ist, positionieren Sie diesen so, dass er geschützt ist – z. B. in einer Nische.
5. Setzen Sie den Drücker wieder zusammen.
6. Durch Betätigen des Drückers klingelt die Klingel. Dabei leuchtet die LED-Anzeige auf Durch diese wird angezeigt, dass der Drücker das Funksignal gesendet hat. Von der Klingel wird die gewählte Melodie wiedergegeben. Anmerkung: Der Klingeldrücker (Sender) kann problemlos an Holz oder Ziegelwänden angebracht werden. Den Drücker jedoch nie direkt an Metallgegenständen oder metallhaltigen Werkstoffen anbringen die einen Metallrahmen enthalten, z. B. an Kunststoffenster- und -türkonstruktionen. Der Sender könnte nicht richtig funktionieren.

Installation der Klingel (des Empfängers)

1. Die Klingel wird nur für den Einsatz im Innenbereich bestimmt.
2. Die Sendereichweite (max. 180 m) wird durch lokale Bedingungen, z. B. die Anzahl der Wände, durch die das Signal gehen muss, Metalltürzargen und andere Elemente mit Einfluss auf die Funksignalübertragung (Anwesenheit anderer, auf ähnlicher Frequenz arbeitender Funkgeräte, z. B. drahtlose Thermometer, Tor-Fernbedienungen usw.) beeinflusst. Die Sendereichweite kann aufgrund dieser Faktoren erheblich gesenkt werden.

Problemlösungen

Die Klingel klingt nicht:

• Die Klingel kann außer Reichweite sein.

- Die Entfernung zwischen Klingeldrücker und Türklingel anpassen, die Reichweite kann von lokalen Bedingungen beeinflusst werden.

• Die Batterie im Klingeldrücker kann leer sein.

- Wechseln Sie die Batterie aus, achten Sie dabei auf die richtige Polarität der eingelegten Batterie. Verbinden Sie den Drücker erneut mit der Klingel.

• Die Türklingel hat keine Einspeisung.

- Überprüfen Sie die Batterien in der Klingel bzw. tauschen Sie diese baldmöglichst gegen neue aus.

Pflege und Instandhaltung

Die drahtlose digitale Türklingel ist ein empfindliches elektronisches Gerät, deshalb sollten Sie die nachfolgenden Maßnahmen beachten:

- Die Klingel (Empfänger) ist nur für den Einsatz im trockenen Innenbereich bestimmt.

- Überprüfen Sie von Zeit zu Zeit die Funktion des Klingeldrückers und wechseln Sie rechtzeitig die Batterie aus. Verwenden Sie nur hochwertige Alkalibatterien mit den vorgeschriebenen Parametern.

- Wird die Klingel über einen längeren Zeitraum nicht verwendet, nehmen Sie die Batterien aus der Klingel und dem Drücker.

- Werfen Sie die Batterien nicht ins Feuer, zerlegen Sie sie nicht und schließen Sie sie nicht kurz.

- Außerhalb der Reichweite von Kindern aufbewahren. Verschlucken kann zu chemischen Vergiftungen, Weichteilperforation und Tod führen. Schwere

Vergiftungen können innerhalb von zwei Stunden auftreten. Suchen Sie sofort einen Arzt auf.

• Drücker und Klingel nicht übermäßigen Erschütterungen und Stößen aussetzen.
• Drücker und Klingel nicht übermäßiger Temperatur und direktem Sonnenschein oder Feuchtigkeit aussetzen.
• Zur Reinigung einen leicht befeuchteten Lappen mit ein wenig Reinigungsmittel benutzen, keine aggressive oder Lösungsmittel verwenden.
• Dieses Gerät ist nicht zur Verwendung durch Personen vorgesehen (Kinder eingeschlossen), die über verminderte körperliche, sensorielle oder geistige Fähigkeiten oder nicht über ausreichende Erfahrungen und Kenntnisse verfügen, außer sie haben von einer Person, die für ihre Sicherheit verantwortlich ist, Anweisungen für den Gebrauch des Geräts erhalten oder werden von dieser beaufsichtigt. Kinder müssen beaufsichtigt werden, um sicher zu gehen, dass sie nicht mit dem Gerät spielen.

Hiermit erklärt EMOS spol. s r.o., dass der Funkanlagentyp P5730 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.emos.eu/download.
