NÁVOD K OBSLUZE P5730 Emos

• This device is not intended for use by persons (including children) whose physical, sensory or mental disability or lack of experience and expertise prevents safe use, unless they are supervised or instructed in the use of the appliance by a person responsible for their safety. Children must always be supervised and must never play with the device. Hereby, EMOS spol. s r. o. declares that the radio equipment type P5730 is in compliance with Directive 2014/53/EU. The full text of the EU dec- laration of conformity is available at the following internet address: http://www.emos.eu/download. CZ | Bezdrátový zvonek Soupravu tvoří tlačítko zvonku (vysílač) a dva domácí zvonky (přijímač). Zvonek je napájen bateriemi 3× 1,5 V AAA. Přenos mezi tlačítkem a zvonkem zpro- středkovávají rádiové vlny na frekvenci 433,92 MHz. Dosah závisí na místních podmínkách a je až 180 m ve volném prostoru bez rušení. Souprava má tzv. funkci „self-learning“ – tlačítko má schopnost vygenerovat vlastní párovací kód, který zvonek poté přijme a uloží si ho do paměti. Sestavu tak lze rozšiřovat doplňkovými tlačítky. Díky funkci „self-learning“ se také neovlivňují sousední zvonky. Pro správné použití bezdrátového zvonku si pečlivě prostudujte návod k použití.9 Specikace Dosah vysílání: až 180 m ve volném prostoru (v zastavěném prostoru může klesnout až na pětinu) Frekvence přenosu: 433,92 MHz, 10 mW e.r.p. max. Tlačítko: voděodolné; krytí IP56 Párování zvonku s tlačítky: funkce „self-learning“ Kapacita párování: maximálně 6 tlačítek (náhradní tlačítko P5728T) Počet melodií: 52 Napájení zvonku: baterie 3× 1,5 V (typ AAA) Napájení tlačítka: baterie 1× 12 V (typ A23) Součást dodávky: oboustranná lepicí páska Popis zvonku (viz obr. 1) 1 – LED dioda zvonku 2 – bateriový prostor 3 – otvory na zavěšení 4 – reproduktor 5 – tlačítko změny melodie 6 – tlačítko párování/nastavení hlasitosti Popis tlačítka (viz obr. 2) 1 – tlačítko zvonění 2 – LED dioda tlačítka 3 – otvor pro otevření bateriového krytu 4 – bateriový prostor Instalace tlačítka (viz obr. 3) Párování tlačítka se zvonkem

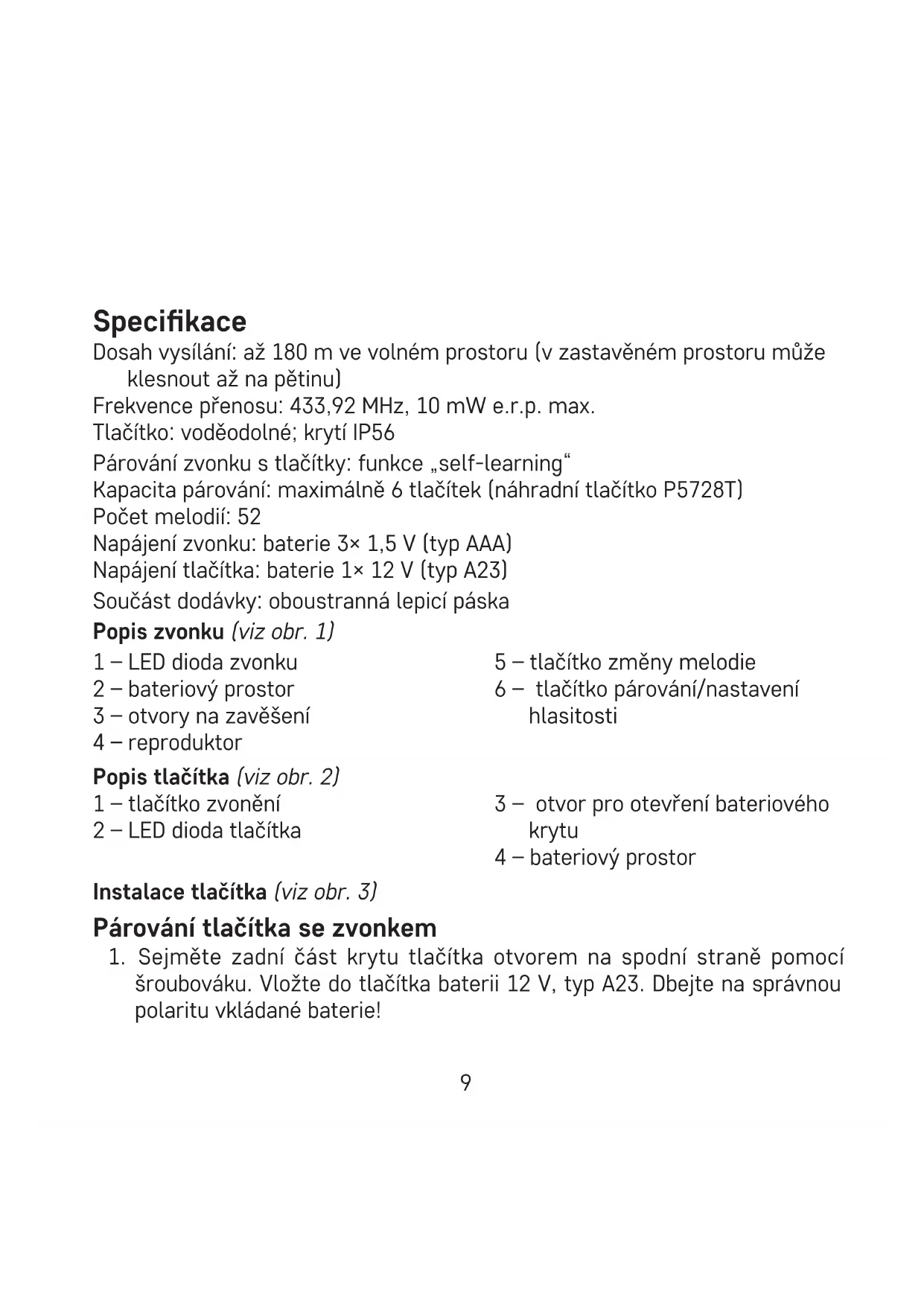

1. Sejměte zadní část krytu tlačítka otvorem na spodní straně pomocí

šroubováku. Vložte do tlačítka baterii 12 V, typ A23. Dbejte na správnou polaritu vkládané baterie!10

2. Vložte do zvonku baterie 3× 1,5 V AAA. Dbejte na správnou polaritu

vkládaných baterií. Používejte pouze alkalické baterie, nepoužívejte nabíjecí baterie.

3. Potom na zvonku stiskněte dlouze tlačítko párování

cca na 5 sekund. Rozsvítí se LED zvonku, uvolněte tlačítko . Zvonek přejde do režimu párování „self-learning“, který trvá 25 sekund. Během této doby stiskněte tlačítko zvonění, zvonek zazvoní, tlačítko je spárované se zvonkem. Automaticky tím dojde k ukončení režimu self-learning.

4. Tlačítko opět sestavte.

5. Pro párování více tlačítek opakujte pro každé tlačítko postup od bodu 1.

Pozn.: Zvonek obsahuje vnitřní paměť, do které se ukládají kódy aktuálně spárovaných tlačítek. Při výměně baterií tedy není nutné znovu provádět párování. Při každém vložení baterií do zvonku zazní aktuálně nastavená melodie. Vymazání paměti napárovaných tlačítek Vložte do zvonku 2 ks baterií AAA, potom stiskněte a držte tlačítko . Vložte do zvonku zbývající třetí baterii AAA. Led zvonku zabliká a bude trvale svítit. Uvolně- te tlačítko , LED zhasne. Paměť všech napárovaných tlačítek bude vymazána. Volba vyzváněcí melodie

1. Na zvonku stiskněte opakovaně tlačítko změny melodie nebo .

2. Každým stiskem zazní jiná melodie, bude nastavena melodie, která zazní

naposled.11 Nastavení hlasitosti vyzvánění Stiskněte na zvonku opakovaně tlačítko . Každým stiskem se změní úroveň hlasitosti 100 % – 75 % – 50 % – 25 % – 0 %. Instalace tlačítka zvonku (vysílače)

1. Nejprve proveďte spárování tlačítka se zvonkem.

2. Před montáží vyzkoušejte, zda souprava bude na Vámi vybraném místě

spolehlivě fungovat.

3. Sejměte zadní část krytu otvorem na spodní straně tlačítka pomocí

4. Zadní část krytu připevněte na zeď oboustrannou lepicí páskou (součástí

dodávky) nebo dvěma šroubky, viz popis Popis/Instalace tlačítka. Přestože je tlačítko odolné vůči povětrnostním vlivům, umístěte ho tak, aby bylo chráněno např. do výklenku.

5. Tlačítko opět sestavte.

6. Stiskem tlačítka zvonku zazvoňte. Stisk je doprovázen svitem signalizační

LED, která signalizuje, že tlačítko vyslalo rádiový signál. Zvonek přehraje zvolenou melodii. Poznámka: Tlačítko zvonku (vysílač) lze bezproblémově umístit na dřevo nebo cihlové stěny. Nikdy však tlačítko neumísťujte přímo na kovové předměty nebo materiály, které kov obsahují např. na umělohmotné konstrukce oken a dveří, které obsahují kovový rám. Vysílač by nemusel správně fungovat. Instalace zvonku (přijímače)

1. Zvonek je určen jen pro vnitřní použití.

2. Dosah vysílání (max. 180 m) je ovlivněn místními podmínkami, například

počtem zdí, přes které musí signál projít, kovovými zárubněmi dveří a jinými prvky, které mají vliv na přenos rádiového signálu (přítomnost jiných12 rádiových prostředků pracujících na podobném kmitočtu např. bezdrátové teploměry, ovladače vrat apod.). Dosah vysílání může vlivem těchto faktorů rapidně poklesnout. Řešení problémů Zvonek nezvoní:

• Zvonek může být mimo daný dosah.

• Upravte vzdálenost mezi tlačítkem zvonku a domovním zvonkem, dosah může být ovlivněn místními podmínkami.

• V tlačítku zvonku může být vybitá baterie.

• Vyměňte baterii, při tom dbejte na správnou polaritu vkládané baterie. Proveďte nové párování tlačítka se zvonkem.

• Domovní zvonek nemá napájení.

• Zkontrolujte baterie ve zvonku, případně vyměňte za nové. Péče a údržba Bezdrátový digitální domovní zvonek je citlivé elektronické zařízení, proto dodržujte následující opatření:

• Zvonek (přijímač) je určen jen pro vnitřní použití v suchých prostorách.

• Občas zkontrolujte činnost tlačítka zvonku a včas vyměňte baterii. Po- užívejte pouze kvalitní alkalickou baterii o předepsaných parametrech.

• Nepoužíváte-li zvonek delší dobu, vyjměte baterie ze zvonku a tlačítka.

• Baterie nevhazujte do ohně, nerozebírejte je ani nezkratujte.

• Uchovávejte mimo dosah dětí. Požití může vést k otravě chemikáliemi, perforaci měkkých tkání a smrti. Těžká otrava může nastat do dvou hodin od vzniku potíží. Okamžitě vyhledejte lékařskou pomoc.

• Nevystavujte tlačítko a zvonek nadměrným otřesům a úderům.13

• Nevystavujte tlačítko a zvonek nadměrné teplotě a přímému slunečnímu svitu nebo vlhkosti.

• Pro čištění použijte jemně navlhčený hadřík s trochou saponátu, nepouží- vejte agresivní čisticí prostředky nebo rozpouštědla.

• Tento přístroj není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová nebo mentální neschopnost či nedostatek zkušeností a znalostí zabraňuje v bezpečném používání přístroje, pokud na ně nebude dohlíženo nebo pokud nebyly instruovány ohledně použití tohoto přístroje osobou zodpovědnou za jejich bezpečnost. Je nutný dohled nad dětmi, aby se zajistilo, že si nebudou s přístrojem hrát. Tímto EMOS spol. s r. o. prohlašuje, že typ rádiového zařízení P5730 je v sou- ladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na těchto internetových stránkách http://www.emos.eu/download. Zařízení lze provozovat na základě všeobecného oprávnění č. VO-R/10/07.2021-8 v platném znění. SK | Bezdrôtový zvonček Súpravu tvorí tlačidlo zvončeka (vysielač) a dva domáce zvončeky (prijímače). Zvonček je napájaný batériami 3× 1,5 V AAA. Prenos medzi tlačidlom a zvon- čekom sprostredkovávajú rádiové vlny na frekvencii 433,92 MHz. Dosah závisí na miestnych podmienkach a je až 180 m vo voľnom priestore bez rušenia. Súprava má tzv. funkciu „self-learning“ – tlačidlo má schopnosť vygenerovať vlastný párovací kód, ktorý zvonček potom prijme a uloží si ho do pamäti. Zosta- vu je tak možné rozširovať doplnkovými tlačidlami. Vďaka funkcii „self-learning“ sa tiež neovplyvňujú susedné zvončeky.14 Pre správne použitie bezdrôtového zvončeka si pozorne preštudujte návod na použitie. Špecikácia Dosah vysielania: až 180 m vo voľnom priestore (v zastavanom priestore môže klesnúť až na pätinu) Frekvencia prenosu: 433,92 MHz, 10 mW e.r.p. max. Tlačidlo: vodeodolné; krytie IP56 Párovanie zvončeka s tlačidlami: funkcia „self-learning“ Kapacita párovania: maximálne 6 tlačidiel (náhradné tlačidlo P5728T) Počet melódií: 52 Napájanie zvončeka: batérie 3× 1,5 V (typ AAA) Napájanie tlačidla: batéria 1× 12 V (typ A23) Súčasť dodávky: obojstranná lepiaca páska Popis zvončeka (pozri obr. 1) 1 – LED dióda zvončeka 2 – batériový priestor 3 – otvory na zavesenie 4 – reproduktor 5 – tlačidlo zmeny melódie 6 – tlačidlo párovania/nastavenie hlasitosti Popis tlačidla (pozri obr. 2) 1 – tlačidlo zvonenia 2 – LED dióda tlačidla 3 – otvor pre otvorenie batériového krytu 4 – batériový priestor Inštalácia tlačidla (pozri obr. 3)15 Párovanie tlačidla so zvončekom

vkladaných batérií. Používajte len alkalické batérie, nepoužívajte nabíjacie batérie.

• Domový zvonček nemá napájanie.
