BBM5 WP - Haut-parleur ANT - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Haut-parleur
Puissance nominale	Non spécifiée
Connectivité	Bluetooth, AUX
Autonomie de la batterie	Non spécifiée
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation recommandée	Écoute musicale, événements en extérieur
Entretien	Nettoyer avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes
Garantie	Non spécifiée
Accessoires inclus	Câble de chargement, manuel d'utilisation

FOIRE AUX QUESTIONS - BBM5 WP ANT

Comment connecter mon ANT BBM5 WP via Bluetooth ?

Pour connecter votre ANT BBM5 WP via Bluetooth, activez le Bluetooth sur votre appareil, puis mettez le haut-parleur sous tension. Maintenez le bouton Bluetooth enfoncé jusqu'à ce que le voyant clignote. Sélectionnez 'ANT BBM5 WP' dans la liste des appareils disponibles sur votre appareil.

Pourquoi le son de mon haut-parleur est-il faible ?

Assurez-vous que le volume de votre appareil source est au maximum et que le volume du haut-parleur est également ajusté. Vérifiez également si le haut-parleur n'est pas en mode 'silencieux'.

Comment charger mon ANT BBM5 WP ?

Utilisez le câble de chargement fourni avec le haut-parleur. Branchez une extrémité dans le port de chargement du haut-parleur et l'autre extrémité dans une source d'alimentation USB. Le voyant de charge s'allumera en rouge pendant la charge et s'éteindra une fois la charge terminée.

Comment réinitialiser mon ANT BBM5 WP ?

Pour réinitialiser votre haut-parleur, maintenez enfoncé le bouton 'Power' et le bouton 'Bluetooth' simultanément pendant environ 10 secondes jusqu'à ce que le voyant clignote rapidement. Cela rétablira les paramètres d'usine.

Mon haut-parleur ne s'allume pas, que faire ?

Vérifiez si le haut-parleur est chargé. Si le voyant ne s'allume pas, rechargez-le pendant au moins 30 minutes. Si le problème persiste, essayez de réinitialiser le haut-parleur.

Puis-je utiliser mon ANT BBM5 WP avec un câble audio ?

Oui, vous pouvez connecter votre haut-parleur à un appareil via un câble audio 3,5 mm. Branchez une extrémité dans le port audio de votre appareil et l'autre dans le port auxiliaire du haut-parleur.

Comment savoir si mon ANT BBM5 WP est à jour ?

Vérifiez régulièrement le site Web du fabricant pour les mises à jour du firmware. Suivez les instructions fournies pour mettre à jour votre haut-parleur si nécessaire.

Mon haut-parleur fait des coupures, que faire ?

Cela peut être causé par une mauvaise connexion Bluetooth. Assurez-vous que votre appareil source est à portée et que rien n'interfère avec le signal. Essayez de réinitialiser la connexion Bluetooth.

MODE D'EMPLOI BBM5 WP ANT

1	Introduction	23
2	Installation	24
3	Description	25
3.1	Entrées et contrôles 25
4	Connexions	26
4.1	Installations à tension constante 26
4.2	Installations à impédance constante 27
5	Dépannage	28
6	Spécifications techniques 29
7	Accessoires en option 30
8	Notes	31

Contenu de l'emballage

• 1x Enceinte Minibox passive • 1x Notice d'emploi - Section 1 • 1x Notice d'emploi - Section 2

Respectez impérativement les avertissements ou mises en garde contenus dans la présente notice ainsi que les indications de la "NOTICE D'EMPLOI - SECTION 2".

1 | INTRODUCTION

Nous vous remercions d'avoir acheté un produit A. N. T - Advanced Native Technologies !

Les enceintes acoustiques de la série BBM BP/ BBM sont le fruit à la fois de notre grande passion pour notre métier et de notre expérience pluriannuelle. Elles ont été développées pour vous offrir un produit répondant à toutes vos exigences et attentes, tout en maintenant durablement ses performances et sa qualité de haut niveau.

Conçues spécifiquement pour une utilisation extrêmement intuitive et simple, elles répondent aux besoins de ceux qui veulent un système audio compact pour installations à impédance ou tension constante (70-100V) capable de fournir d'excellentes performances, et le meilleur rapport qualité-prix possible pour cette catégorie.

Caractérisées par un look élégant et des dimensions réduites, elles sont en mesure d'insonoriser les environnements de petite et moyenne taille, à l'intérieur comme à l'extérieur, grâce au degré de protection IP55. Tous les modèles sont disponibles en deux couleurs, noir (BBM BP) et blanc (BBM WP).

Enfin, les kits d'étriers de support BBM WBU et BBM 358Y sont disponibles, conçus spécifiquement pour l'installation d'enceintes BBM au mur ou au plafond, en noir ou blanc et les kits BBM SA30/50/80 noirs spécifiques pour montage sur trépied.

Les quelques instants que vous consacrerez à la lecture de cette notice d'emploi vous permettront de bien connaître ce produit et par là même de bénéficier pleinement de ses performances.

Pour les consignes de sécurité, les précautions, la garantie et l'élimination, se référer à la section 2.

Pour d'autres informations sur tous les produits du catalogue A. N. T, rendez-vous sur notre site : www. ant-intomusic. com.

2 | INSTALLATION

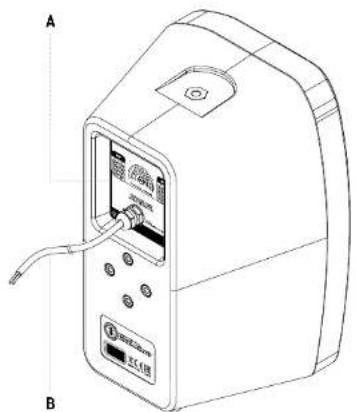

Les enceintes BBM BP/BBM sont équipées de :

A | Sélecteur de puissance étanche B | Sélecteur de puissance étanche C | Pieds en caoutchouc antidérapants

Pour l'installation, il est recommandé de s'adresser à un personnel qualifié. S'assurer que l'enceinte est positionnée de façon stable et sûre pour éviter tout danger pour les personnes, les animaux et/ou les choses. Installez l'enceinte comme expliqué dans cette notice d'instructions.

Attention:

Pour une utilisation en toute sécurité de l'accessoire, vérifiez son fonctionnement et son intégrité avant l'installation et régulièrement.

1 Câble d'entrée dénudé

Connectez le signal des sorties de l'amplificateur à ces deux fils. Pour assurer une reproduction sonore correcte, les enceintes doivent être connectées en phase. Faites correspondre les polarités positive et négative de l'amplificateur avec les polarités positive (blanche +) et négative (noire -) de l'entrée de l'encente.

2 SERRE-CÂBLE

Le serre-câble garantit le degré de protection IP55 des connexions électriques à l'intérieur de l'enceinte.

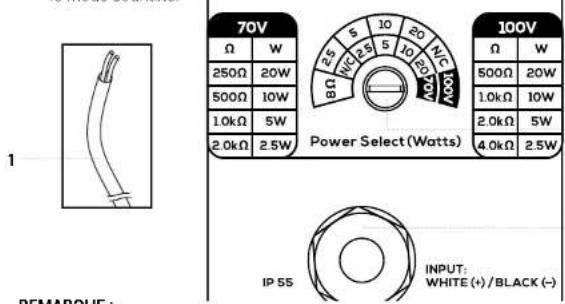

3 Sélecteur de puissance étanche

Sélecteur avec degré de protection IP55 à sept positions pour connexion basse impédance (8Ω) ou tension constante (10W, 20W, 40W ou 80W sur 70V ou 100V). Utilisez un tourmevis à tête plate pour sélectionner le mode souhaité.

Remarque:

Toutes les enceintes de la série BBM BP/WP garantissent le degré de protection IP55, en détail :

• Protection totale contre la pénétration de corps solides.
• Protection contre la pénétration de liquides provenant de gouttes, vapeurs, jets d'eau et jets d'eau faibles dans toutes les directions.
• La pénétration de poussières et de liquides ne doit pas endommager l'équipement.

4 | CONNEXIONS

Respectez scrupuleusement les instructions ci-dessous pour installer l'enceinte et en garantir le bon fonctionnement :

• Il est recommandé de s'adresser à un personnel qualifié, c'est-à-dire un personnel disposant de connaissances techniques suffisantes, d'une expérience ou d'instructions spécifiques et capable de réaliser correctement les connexions et d'éviter les dangers de l'électricité. L'ensemble du système audio doit être réalisé dans le respect des normes et des lois en vigueur concernant les systèmes électriques.
• Pour éviter tout risque d'électrocution, connectez l'enceinte avec le système d'amplification désactivé.
• Avant de faire fonctionner l'enceinte, vérifiez soigneusement le raccordement correct pour éviter les courts-circuits accidentels pouvant causer des étincelles électriques.

L'enceinte peut être connectée à des lignes audio à tension constante de 70 V ou 100 V (haute impédance) ou à une impédance constante de 8 Ohm (basse impédance).

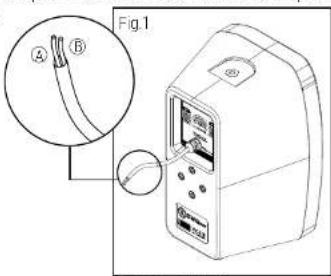

Effectuez les connexions à l'aide des deux fils dénudés Blanc (+) Noir (-) à l'arrière de l'enceinte. (Fig.1)

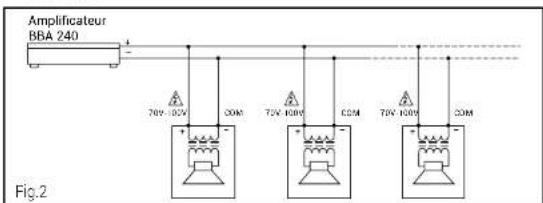

4.1 | Systèmes à tension constante (FIG.2)

La tension d'entrée de l'enceinte doit correspondre à la tension sélectionnée sur l'amplificateur et la somme de la puissance de toutes les enceintes connectées à la ligne audio ne doit pas dépasser la valeur nominale de l'amplificateur.

Établissez les connexions en tenant compte des indications suivantes :

• Utilisez des câbles de section adéquate. Une plus grande distance entre l'amplificateur et l'enceinte nécessite des câbles de section plus grande. Cela évite les pertes de signal le long de la ligne.
• Pour éviter que les phénomènes inductifs ne provoquent des bourdonnements et des perturbations compromettant le bon fonctionnement du système, les câbles

26 Notice d'emploi | Série BBM BP/WP

de connexion ne doivent pas être placés dans le même chemin ni à proximité d'appareils produisant des champs magnétiques puissants (par exemple des transformateurs de puissance), conducteurs d'alimentation électrique et lignes alimentant les enceintes. De plus, pour minimiser les effets inductifs dus au couplage avec des champs électriques, utilisez des câbles à conducteurs torsadés.

• Pour assurer une reproduction sonore correcte, connecter les enceintes « en phase ». C'est-à-dire que les polarités positive et négative de l'amplificateur doivent correspondre aux polarités positive (70-100V) et négative (COM) de l'entrée de l'enceinte.
• Pour simplifier la connexion, il est possible d'utiliser des câbles bipolaires avec un marquage (par exemple des couleurs différentes) qui distingue la polarité.

4.2 | Systèmes à impédance constante (FIG.3)

L'impédance de charge totale de toutes les enceintes ne doit pas être inférieure à l'impédance nominale de l'amplificateur et la longueur des câbles de connexion doit être réduite au minimum.

Série BBM BP/WP | Notice d'emploi

5 | DÉPANNAGE 6 | SPÉCIFICATIONS TECHNIQUES

PROBLÈME SOLUTION
Aucun son ou son trop fa ble.	Vérifiez que le câble de connexion entre enointe et amplificateur fonctionne et est. branche correctement.
	Assurez-vous que le sélecteur de puissance de l'enceinte est réglé correctement, ce qui signifie qu'une puissance trop faible n'a pas été choisie.
Distorsion	Assurez-vous que le sélecteur de puissance de l'enceinte est réglé correctement, ce qui signifie qu'une puissance excessive n'a pas été choisie.
Problèmes de qualité audio Vérifiez le niveau de la source
	Assurez-vous que le sélecteur de puissance de l'enceinte est réglé correctement, ce qui signifie qu'une puissance trop faible ou excessive n'a pas été choisie.

7 | OPTIONAL ACCESSORIES 8 | NOTES

Kit d'étriers en U pour montage mural

Étrier en Y pour la rotation et l'inclinaison

Kit de montage sur trépied
