ESPAÑOL Serie BBM BP/WP | Manual de uso Manual de uso | Serie BBM BP/WP 1 | INTRODUCCIÓN Gracias por adquirir un producto A.N.T - Advanced Native Technologies! Los difusores acústicos de la serie BBM BP/WP son el resultado de la pasión y la experiencia que hemos acumulado a lo largo de los años para ofrecerle un producto que satisfaga sus exigencias y mantenga la calidad a lo largo del tiempo. Diseñados para un uso inmediato y sencillo, son la solución ideal para quienes buscan un sistema de audio compacto para instalaciones con impedancia o tensión constante (70-100 V), que además ofrezca óptimas prestaciones y la mejor relación calidad-precio posible para esta categoría. De diseño elegante y tamaño reducido, estos equipos permiten sonorizar locales pequeños y medianos, interiores e incluso exteriores gracias al nivel de protección IP 55. Todos los modelos se suministran en color negro (BBM BP) o blanco (BBM WP). Para jar los difusores BBM, se ofrecen los kits de anclajes BBM WBU y BBM 358Y para pared o techo, de color blanco o negro, y los kits BBM SA30/50/80 negros para el montaje sobre trípode. Dedique unos minutos a leer este manual de instrucciones, para que pueda aprovechar al máximo las prestaciones del producto. Para las instrucciones relativas a la seguridad, las precauciones, la garantía y la eliminación del aparato, consulte el anexo Sección 2. Para más información sobre todos los productos del catálogo A.N.T, consulte nuestra página web: www.ant-intomusic.com. ÍNDICE 1 | Introducción 43 2 | Instalación 44 3 | Descripción 45

4.1 | Sistemas de tensión constante 46

4.2 | Sistemas de impedancia constante 47

5 | Solución de problema 48 6 | Características técnicas 49 7 | Accesorios opcionales 50 Respete las indicaciones de este manual y del “MANUAL DE USO - SECCIÓN 2”.

• 1 Manual de uso - Sección 1

• 1 Manual de uso - Sección 244 ESPAÑOL Serie BBM BP/WP | Manual de uso Manual de uso | Serie BBM BP/WP 3 | DESCRIPCIÓN

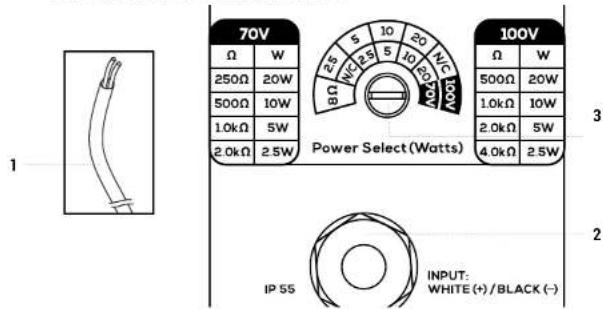

3.1 | ENTRADAS Y CONTROLES

1 CABLE DE ENTRADA TERMINADO

Conecte a estos dos cables la señal proveniente de las salidas del amplicador. Para garantizar una reproducción correcta del sonido, es necesario conectar los difusores en fase. Haga coincidir los polos positivo y negativo del amplicador con los polos positivo (blanco +) y negativo (negro –) de la entrada del difusor. 2 PRENSACABLES El prensacables garantiza el grado de protección IP 55 de las conexiones eléctricas situadas dentro del difusor.

3 SELECTOR DE POTENCIA ESTANCO

Selector con grado de protección IP 55 de siete posiciones para la conexión a baja impedancia (8 Ω) o con tensión constante (10 W, 20 W, 40 W u 80 W a 70 V o 100 V). Utilice un destornillador de punta plana para seleccionar la modalidad deseada. NOTA: Todos los difusores de la serie BBM BP/WP garantizan el grado de protección IP 55, lo que supone:

• Protección total contra la penetración de cuerpos sólidos.

• Protección contra la penetración de líquidos en forma de gotas, vapor, salpicaduras y chorros débiles de agua en cualquier dirección.

• La penetración de polvos y líquidos y su permanencia en el interior no debe ser tal que pueda dañar el aparato.

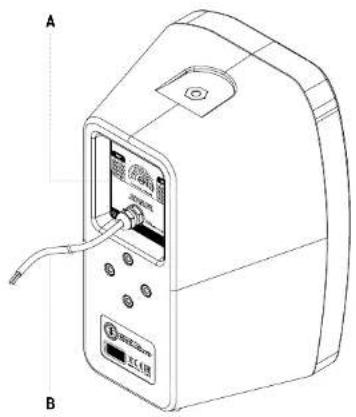

2 | INSTALACIÓN Los difusores BBM BP/WP están dotados de: A | Selector de potencia estanco B | Cable de entrada terminado C | Pies de goma antideslizantes ATENCIÓN: La instalación debe ser realizada por personal cualicado. Compruebe que el difusor esté instalado de forma estable y segura, a n de evitar peligros a personas y cosas. Instale el difusor como se indica en este manual de instrucciones. ATENCIÓN: Para un uso seguro, compruebe antes de la instalación y periódicamente el funcionamiento y la integridad del aparato.

4 | CONEXIONES Para instalar el difusor y asegurar un funcionamiento correcto, respete estrictamente las instrucciones siguientes:

• Se recomienda encargar la instalación a personal cualicado, es decir, que tenga conocimientos técnicos, experiencia o instrucciones sucientes para realizar correctamente las conexiones y evitar problemas relacionados con la electricidad. Todos los sistemas de sonorización deben realizarse en conformidad con las normas y leyes vigentes en materia de instalaciones eléctricas.

• Para evitar el riesgo de choque eléctrico, conecte el difusor con el sistema de amplicación apagado.

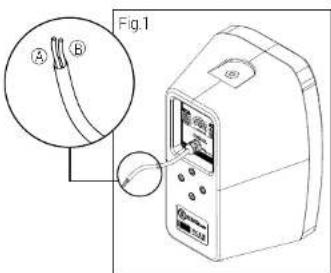

• Para evitar cortocircuitos accidentales que puedan generar chispas, antes de poner en funcionamiento el difusor, compruebe que la conexión se haya realizado correctamente. El difusor se puede conectar a líneas de audio con tensión constante de 70 V o 100 V (alta impedancia) o con impedancia constante de 8 Ω (baja impedancia). Haga las conexiones con los cables desforrados blanco (+) y negro (–) en la parte posterior del difusor. (Fig.1)

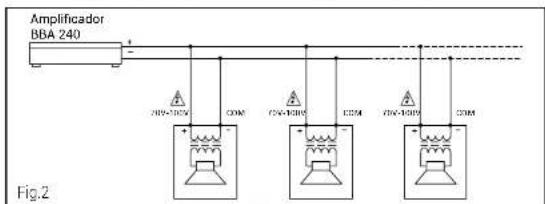

4.1 | SISTEMAS DE TENSIÓN CONSTANTE (Fig.2)

La tensión de entrada del difusor debe ser igual a la seleccionada en el amplicador, y la suma de la potencia de todos los difusores conectados a la línea de audio no debe superar la potencia nominal del amplicador. Para hacer las conexiones, tenga en cuenta las indicaciones siguientes:

• Utilice cables de sección adecuada. Cuanto mayor sea la distancia entre el amplicador y el difusor, mayor debe ser la sección de los cables. Esto evita que se pierda la señal a lo largo de la línea.

• Para evitar que fenómenos de inducción den lugar a zumbidos o interferencias que comprometan el funcionamiento del sistema, los cables de conexión no deben tenderse en la misma canaleta ni en proximidad de dispositivos que generen fuertes campos magnéticos (por ejemplo, transformadores de alimentación), conductores de electricidad o líneas que alimenten difusores. Asimismo, para minimizar la inducción debida al acoplamiento con campos eléctricos, se recomienda utilizar cables con conductores trenzados.

• Para garantizar una reproducción correcta del sonido, los difusores se deben conectar en fase. Esto signica que los polos positivo y negativo del amplicador deben coincidir con los polos positivo (70-100 V) y negativo (COM) de la entrada del difusor.

• Para simplicar la conexión, se pueden utilizar cables bipolares con un marcaje (por ejemplo, distintos colores) que indique la polaridad.

4.2 | SISTEMAS DE IMPEDANCIA CONSTANTE (Fig.3)

La suma de la impedancia de carga de todos los difusores no debe ser inferior a la impedancia nominal del amplificador, y los cables de conexión deben ser lo más cortos posible. Fig.1

ESPAÑOL Serie BBM BP/WP | Manual de uso Manual de uso | Serie BBM BP/WP 5 | SOLUCIÓN DE PROBLEMAS 6 | CARACTERÍSTICAS TÉCNICAS

No hay sonido o es demasiado bajo Controle que el cable de conexión entre el altavoz y el amplicador sea eciente y esté bien conectado. Controle que el selector de potencia del altavoz esté ajustado correctamente, es decir, que no se haya seleccionado una potencia demasiado baja. Distorsión Controle que el selector de potencia del altavoz esté ajustado correctamente, es decir, que no se haya seleccionado una potencia demasiado alta. Problemas de calidad del sonido Controle la señal de la fuente Controle que el selector de potencia del altavoz esté ajustado correctamente, es decir, que no se haya seleccionado una potencia demasiado baja o demasiado alta.

BBM-3BP/3WP BBM-5BP/5WP BBM-8BP/8WP Sistema 2 vías Bass Reflex 2 vías Bass Reflex 2 vías Bass Reflex LF Altavoz custom de 3.5'' - 1'' VC Altavoz custom de 5'' - 1'' VC Altavoz custom de 8'' - 1'' VC HF Motor de compresión de neodimio con cúpula de 0.8" Motor de compresión de neodimio con cúpula de 1" Motor de compresión de neodimio con cúpula de 1" Respuesta en frecuencia (+/- 10 dB) 140 Hz-20 kHz 100 Hz-20 kHz 55 Hz-20 kHz Potencia nominal 20 W RMS / 8 Ω – 10 W / 20 W/ 40 W / 80 W a 70 V y 100 V 40 W RMS / 8 Ω – 10 W / 20 W / 40 W / 80 W a 70 V y 100 V 80 W RMS / 8 Ω – 10 W / 20 W/ 40 W / 80 W a 70 V y 100 V Cable de entrada Cable desforrado 2x1 blanco (+) negro (–) Cable desforrado 2x1 blanco (+) negro (–) Cable desforrado 2x1 blanco (+) negro (–) Puntos de suspensión 2 M6 – arriba y abajo para montaje con anclajes en U 4 M5 – posteriores para articulación Y y anclaje SA 2 M6 – arriba y abajo para montaje con anclajes en U 4 M5 – posteriores para articulación Y y anclaje SA 2 M6 – arriba y abajo para montaje con anclajes en U 4 M5 – posteriores para articulación Y y anclaje SA Material de la caja

Colores disponibles Blanco modelo BBM 3WP Negro modelo BBM 3WP Blanco modelo BBM 5WP Negro modelo BBM 5WP Blanco modelo BBM 8WP Negro modelo BBM 8WP Medidas (L x H x A) 134,3 x 220,4 x 136,4mm 170,5 x 272 x 171,8mm 250 x 400 x 251mm Net weight 2,1Kg 3Kg 6Kg ACCESORIOS OPCIONALES Kit anclajes en U para montaje en la pared Anclaje en Y para rotación e inclinación Kit de montaje sobre trípode BBM-WB3/W (negro-blanco)
