Type de produit	Base de microphone sur table avec bouton-poussoir
Contrôles	Bouton-poussoir avec 3 modes commutables : Push-to-Talk, Push-to-Mute, Toggle
Indicateurs	LED d'état blanche (micro actif)
Compatibilité micros	Dynamiques et à condensateur (alimentation fantôme requise)
Entrée	1x XLR femelle 3 points
Sortie	1x XLR mâle 3 points
Impédance d'entrée	47 kΩ (symétrique)
Impédance de sortie	800 Ω (symétrique)
Réponse en fréquence	90 Hz - 20 kHz (-3 dB)
Tension d'entrée max.	870 mV eff.
Atténuation Mute	>75 dB @ 1 kHz
CMRR	>65 dB
Gain (alim. 48 V)	+5,5 dB
Alimentation	Fantôme 15-48 V DC, 6 mA typique
Consommation (Mute)	3 mW
Température de fonctionnement	0 °C à 40 °C
Humidité relative	<85% (sans condensation)
Matériau du boîtier	Zinc, panneau avant en plastique
Couleur	Noir
Dimensions (L x H x P)	109,8 x 38,7 x 126,2 mm
Poids	0,54 kg
Utilisation	Intérieur uniquement, installation professionnelle fixe
Sécurité	Ne pas ouvrir, garder hors de portée des enfants, petites pièces
Nettoyage	Chiffon sec et doux

FOIRE AUX QUESTIONS - MIBS LD Systems

Comment connecter la base MIBS à un microphone ?

Branchez le microphone sur le connecteur XLR femelle situé sur le dessus de la base. Reliez ensuite la sortie XLR mâle à l'arrière à votre table de mixage ou préamplificateur à l'aide d'un câble XLR standard. Assurez-vous que l'alimentation fantôme est active sur votre console.

Quels sont les différents modes de fonctionnement du bouton ?

Il y a trois modes sélectionnables via le sélecteur sous la base : Push-to-Talk (parler en appuyant), Push-to-Mute (couper en appuyant) et Toggle (interrupteur marche/arrêt). Le mode par défaut est Push-to-Talk.

Quelle alimentation est nécessaire ?

La base nécessite une alimentation fantôme comprise entre 15 et 48 V DC, avec une consommation typique de 6 mA. La plupart des consoles de mixage fournissent cette alimentation.

Puis-je utiliser un micro dynamique ou à condensateur ?

Oui, la base est compatible avec les microphones dynamiques et à condensateur, à condition que l'alimentation fantôme soit suffisante (48 V recommandé pour les condensateurs).

Comment savoir si le micro est actif ?

Une LED blanche située dans l'icône du microphone s'allume lorsque le micro est actif. Si la LED est éteinte, le micro est en mute.

Quelle est la fonction du sélecteur sous la base ?

Le sélecteur permet de choisir parmi trois modes de fonctionnement du bouton : Push-to-Talk (PTT), Push-to-Mute (PTM) ou Toggle (ON/OFF).

Quelles sont les dimensions et le poids ?

Les dimensions sont de 109,8 x 38,7 x 126,2 mm (L x H x P) et le poids est de 0,54 kg.

Comment entretenir et nettoyer la base ?

Utilisez un chiffon sec et doux pour nettoyer la surface. N'utilisez pas de solvants ou de produits abrasifs. Évitez l'humidité excessive.

Est-ce compatible avec une table de mixage standard ?

Oui, la sortie XLR mâle se connecte à n'importe quelle entrée XLR de table de mixage. Assurez-vous que l'alimentation fantôme est activée sur le canal correspondant.

Que faire en cas de problème ou de panne ?

Consultez d'abord la notice d'utilisation complète. Si le problème persiste, contactez votre revendeur ou le service après-vente Adam Hall GmbH. N'ouvrez pas l'appareil vous-même.

MODE D'EMPLOI MIBS LD Systems

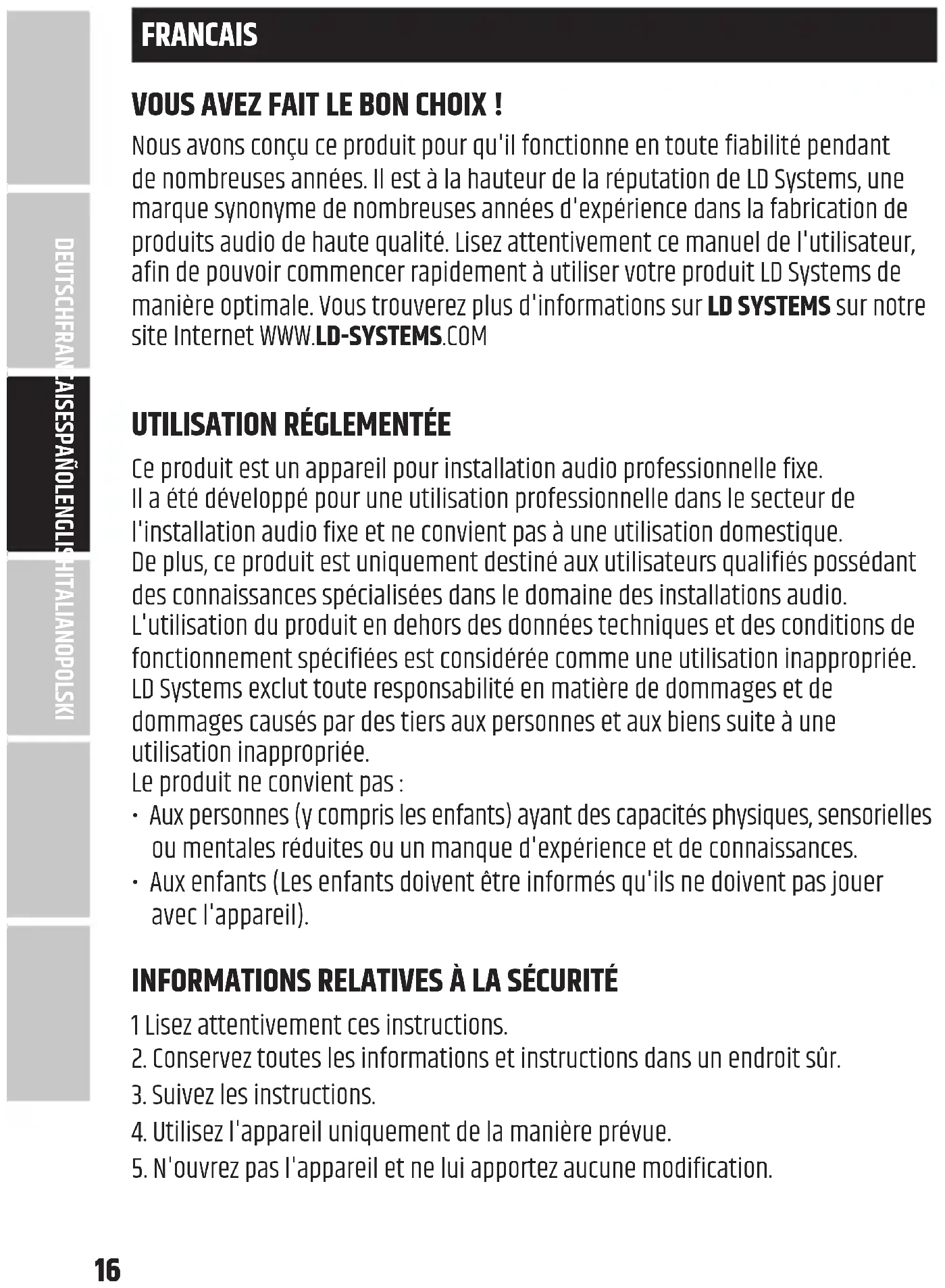

Nous avons conçu ce produit pour qu'il fonctionne en toute fiabilité pendant de nombreuses années. Il est à la hauteur de la réputation de LD Systems, une marque synonyme de nombreuses années d'expérience dans la fabrication de produits audio de haute qualité. Lisez attentivement ce manuel de l'utilisateur, afin de pouvoir commencer rapidement à utiliser votre produit LD Systems de manière optimale. Vous trouverez plus d'informations sur LD SYSTEMS sur notre site Internet WWW. LD-SYSTEMS. COM

Utilisation réglementée

Ce produit est un appareil pour installation audio professionnelle fixe. Il a été développé pour une utilisation professionnelle dans le secteur de l'installation audio fixe et ne convient pas à une utilisation domestique. De plus, ce produit est uniquement destiné aux utilisateurs qualifiés possédant des connaissances spécialisées dans le domaine des installations audio. L'utilisation du produit en dehors des données techniques et des conditions de fonctionnement spécifiées est considérée comme une utilisation inappropriée. LD Systems exclut toute responsabilité en matière de dommages et de dommages causés par des tiers aux personnes et aux biens suite à une utilisation inappropriée.

Le produit ne convient pas :

• Aux personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances.
• Aux enfants (Les enfants doivent être informés qu'ils ne doivent pas jouer avec l'appareil).

Informations relatives à la sécurité

1 Lisez attentivement ces instructions. 2. Conservez toutes les informations et instructions dans un endroit sûr. 3. Suivez les instructions. 4. Utilisez l'appareil uniquement de la manière prévue. 5. N'ouvrez pas l'appareil et ne lui apportez aucune modification.

ATTENTION : Lors de la connexion des câbles de signaux, des parasites sonores de fort niveau peuvent apparaître. Vérifiez que l'entrée de la table de mixage utilisée dans l'installation est coupée lors de la connexion de l'appareil. Ces bruits parasites forts pourraient sinon endommager le matériel.

DANGER D'ASPHYXIE ! GARDER HORS DE LA PORTÉE DES ENFANTS ! LE PRODUIT CONTIENT DES PETITES PIÈCES ET DES MATÉRIAUX D'EMBALLAGE QUI PEUVENT ÊTRE AVALÉS ! LES SACS EN PLASTIQUE DOIVENT ÊTRE TENUS HORS DE PORTÉE DES ENFANTS !

La base pour microphone LD MIBS est équipée d'un connecteur XLR femelle, d'un bouton poussoir et d'un indicateur d'état lumineux sur le dessus, d'un connecteur XLR mâle à l'arrière et d'un sélecteur de mode de fonctionnement sur le dessous. Une alimentation fantôme est nécessaire pour son fonctionnement. La base du microphone est compatible avec les microphones dynamiques et à condensateur.

COMPOSANTS, CONNECTEURS, AFFICHEURS ET COMMANDES

1 Connecteur XLR femelle à 3 broches pour connexion du microphone. 2 Bouton-poussoir à fonctions multiples (voir l'article 5 Sélecteur de mode de fonctionnement). 3 Icône de microphone lumineuse pour indiquer l'état de fonctionnement. L'icône du microphone s'allume en blanc lorsque le microphone est actif.

Prise XLR mâle 3 points pour connecter le signal du microphone à une table de mixage ou similaire.

Le sélecteur de mode de fonctionnement est situé sur le dessous de la base.

La sortie audio du microphone n'est active que tant que vous appuyez sur le bouton. Pour couper le micro, relâchez le bouton.

La sortie audio du microphone est active en permanence, et n'est coupée que tant que le bouton est enfoncé.

Bouton-poussoir avec fonction d'interrupteur.

Appuie brièvement sur le bouton pour activer le micro et à nouveau brièvement pour le couper.

Exemple de câblage

Préamplificateur / Mélangeur amplifié (non livré)

Microphone (non livré)

Câble de microphone (non livré)

Caractéristiques techniques

Référence LDMIBS

Type de produit Base de microphone sur table avec bouton-poussoir
Contrôles Bouton-poussoir avec 3 modes commutables, sélecteur de mode :POUSSER POUR PARLER / POUSSER POUR COUPER LE SON / INVERSEUR ON/OFF
Indicateurs LED d'état (s'allume en blanc lorsque le micro est actif)
Tension d'entrée maximale 870 mV eff.
Réponse en fréquence 90 Hz - 20 kHz (-3 dB)
Impédance d'entrée 47 kohms (symétrique)
Impédance de sortie 800 ohms (symétrique)
Atténuation de la fonction Mute	>75 dB @ 1 kHz
Taux de réjection de mode commun (CMRR)	>65 dB (selon norme IEC)
Gain @ alimentation fantôme 48 V	IN vs. OUT +5,5 dB
Entrée 1x XLR femelle 3 points
Sorties 1x XLR mâle 3 points
Caractéristiques alimentation fantôme requise	Tension continue comprise entre 15 V et 48 V ( ± 10% ), intensité consommée 6 mA typique
Consommation électrique (en mode Mute)	3 mW (microphone coupé)
Intensité consommée 6 mA
Température de fonctionnement	0 °C - 40 °C
Humidité relative < 85%, sans condensation

Généralités

Matériau Boîtier en zinc, panneau avant en plastique

Couleur Noir

Dimensions (L x H x P) : 109,8 mm x 38,7 mm x 126,2 mm (hauteur avec pieds en caoutchouc)

Poids 0,54 kg

Emballage:

1. Les éléments d'emballage peuvent être recyclés via les canaux habituels.
2. Veuillez trier les éléments d'emballage conformément aux réglementations d'élimination et de recyclage en vigueur dans votre pays.

Appareil:

1. Cet appareil est soumis à la directive européenne sur les déchets d'équipements électriques et électroniques dans sa version applicable. Directive DEEE- Déchets d'équipements électriques et électroniques. Les équipements et les piles usagés ne doivent pas être jetés avec les ordures ménagères. L'appareil en fin de vie ou les piles usées doivent être éliminés via un service d'élimination des déchets agréé ou un centre d'élimination dans une déchetterie municipale. Conformez-vous aux directives en vigueur dans votre pays.
2. Respectez les réglementations en vigueur dans votre pays.
3. En tant que client privé, vous pouvez obtenir des informations sur les options d'élimination respectueuses de l'environnement auprès du revendeur chez qui le produit a été acheté ou auprès des autorités régionales compétentes.

Garantie du fabricant & limitation de responsabilité

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall. com / +49 (0)6081 / 9419-0. Vous trouverez nos conditions de garantie actuelles et la limitation de responsabilité SUR: https://cdn-shop. adamhall. com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS. pdf. En cas de service, adressez-vous à votre partenaire commercial.

CONFORMITÉ CE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme à la directive suivante (le cas échéant). Directive basse tension (2014/35/UE) Directive CEM (2014/30/UE) RoHS (2011/65/UE) ROUGE (2014/53/EU)

Les déclarations de conformité pour les produits soumis aux directives LVD, EMC, RoHS peuvent être demandées sur info@adamhall. com. Les déclarations de conformité pour les produits soumis à la directive RED peuvent être téléchargées sur www. adamhall. com/compliance/.

Pour une utilisation à l'intérieur uniquement

Ce symbole indique un équipement électrique conçu principalement pour une utilisation en intérieur.

Sous réserve de fautes d'impression et d'erreurs, ainsi que de modifications techniques ou autres !
