Tipo de producto	Base de micrófono de mesa con botón pulsador
Controles	Botón pulsador con 3 modos conmutables: Push-to-Talk, Push-to-Mute, Toggle
Indicadores	LED de estado blanco (micrófono activo)
Compatibilidad de micrófonos	Dinámicos y de condensador (alimentación fantasma requerida)
Entrada	1x XLR hembra de 3 pines
Salida	1x XLR macho de 3 pines
Impedancia de entrada	47 kΩ (balanceada)
Impedancia de salida	800 Ω (balanceada)
Respuesta en frecuencia	90 Hz - 20 kHz (-3 dB)
Tensión de entrada máx.	870 mV eficaces
Atenuación de silencio (Mute)	>75 dB @ 1 kHz
CMRR	>65 dB
Ganancia (alim. 48 V)	+5,5 dB
Alimentación	Fantasma 15-48 V DC, 6 mA típico
Consumo (Mute)	3 mW
Temperatura de funcionamiento	0 °C a 40 °C
Humedad relativa	<85% (sin condensación)
Material de la caja	Zinc, panel frontal de plástico
Color	Negro
Dimensiones (L x H x P)	109,8 x 38,7 x 126,2 mm
Peso	0,54 kg
Uso	Solo interior, instalación profesional fija
Seguridad	No abrir, mantener fuera del alcance de los niños, piezas pequeñas
Limpieza	Paño seco y suave

Preguntas frecuentes - MIBS LD Systems

¿Cómo conectar la base MIBS a un micrófono?

Conecte el micrófono al conector XLR hembra situado en la parte superior de la base. Luego, conecte la salida XLR macho en la parte posterior a su mesa de mezclas o preamplificador usando un cable XLR estándar. Asegúrese de que la alimentación fantasma esté activa en su consola.

¿Cuáles son los diferentes modos de funcionamiento del botón?

Hay tres modos seleccionables mediante el selector debajo de la base: Push-to-Talk (hablar al presionar), Push-to-Mute (silenciar al presionar) y Toggle (interruptor encendido/apagado). El modo predeterminado es Push-to-Talk.

¿Qué alimentación se necesita?

La base requiere una alimentación fantasma entre 15 y 48 V DC, con un consumo típico de 6 mA. La mayoría de las mesas de mezclas proporcionan esta alimentación.

¿Puedo usar un micrófono dinámico o de condensador?

Sí, la base es compatible con micrófonos dinámicos y de condensador, siempre que la alimentación fantasma sea suficiente (48 V recomendado para los de condensador).

¿Cómo saber si el micrófono está activo?

Un LED blanco ubicado en el ícono del micrófono se enciende cuando el micrófono está activo. Si el LED está apagado, el micrófono está en silencio.

¿Cuál es la función del selector debajo de la base?

El selector permite elegir entre tres modos de funcionamiento del botón: Push-to-Talk (PTT), Push-to-Mute (PTM) o Toggle (ON/OFF).

¿Cuáles son las dimensiones y el peso?

Las dimensiones son 109,8 x 38,7 x 126,2 mm (L x A x P) y el peso es 0,54 kg.

¿Cómo mantener y limpiar la base?

Use un paño seco y suave para limpiar la superficie. No use disolventes ni productos abrasivos. Evite la humedad excesiva.

¿Es compatible con una mesa de mezclas estándar?

Sí, la salida XLR macho se conecta a cualquier entrada XLR de mesa de mezclas. Asegúrese de que la alimentación fantasma esté activada en el canal correspondiente.

¿Qué hacer en caso de problema o avería?

Consulte primero el manual de usuario completo. Si el problema persiste, contacte a su distribuidor o al servicio postventa de Adam Hall GmbH. No abra el aparato usted mismo.

MANUAL DE USUARIO MIBS LD Systems

INFORMACIÓN DE SEGURIDAD 22

INTRODUCCIÓN 23

COMPONENTES, CONEXIONES, PANTALLAS Y CONTROLES 23

EJEMPLO DE CABLEADO 24

DATOS TÉCNICOS 25

RECICLAJE 26

DECLARACIÓN DEL FABRICANTE 27

POLSKI

ZAMIERZONE ZASTOSOWANIE 28

WSKAZÓWKI BEZPIECZEŃSTWA 28

WPROWADZENIE 29

ELEMENTY, POŁĄCZENIA, WYŚWIETLACZE I ELEMENTY STERUJĄCE 29

PRZYKŁAD OKABLOWANIA 30

DANE TECHNICZNE 31

DISPOSAL 32

DEKLARACJA PRODUCENTA 33

ITALIANO

USO PREVISTO 34

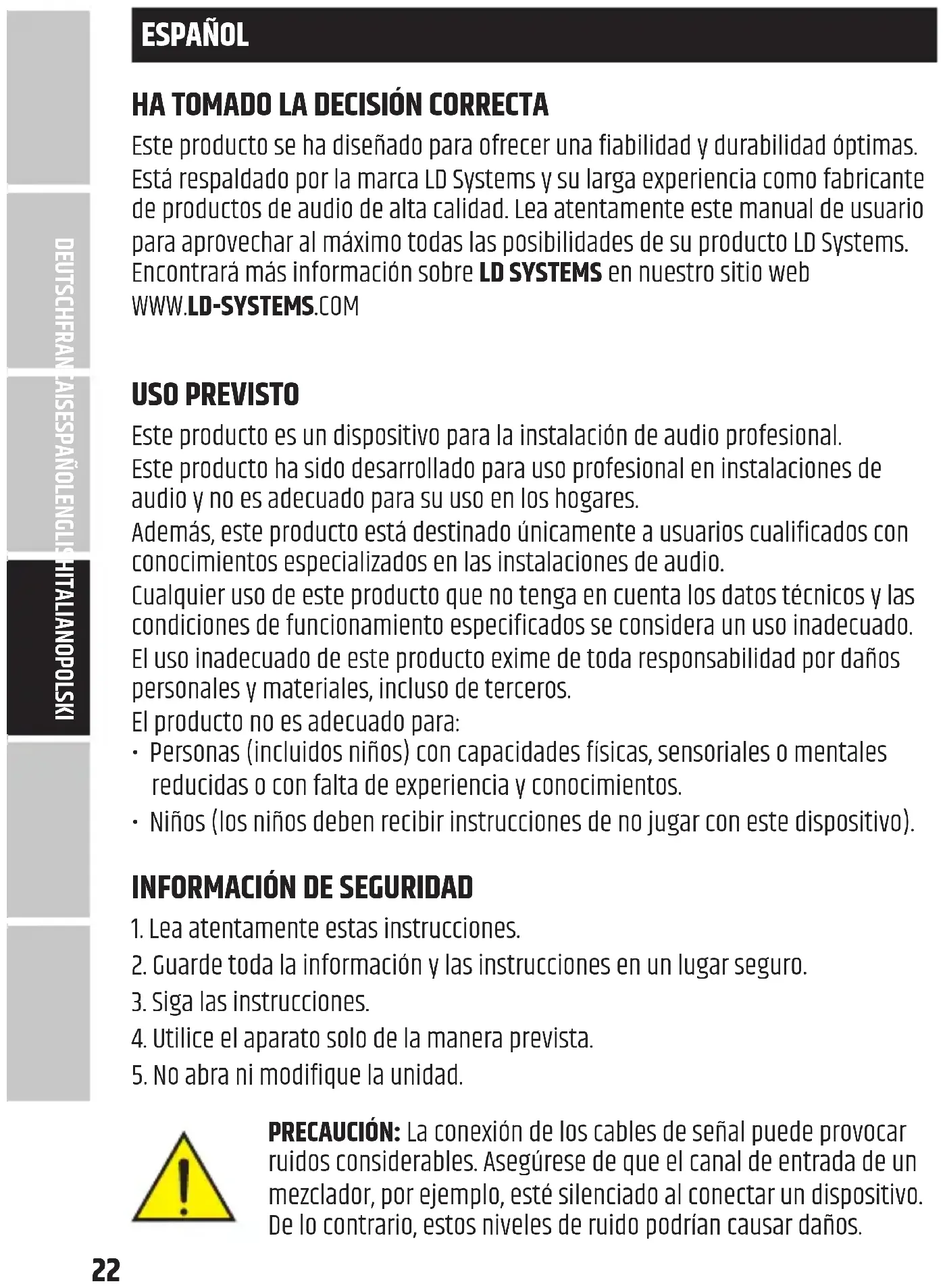

HA TOMADO LA DECISIÓN CORRECTA

Este producto se ha diseñado para ofrecer una fiabilidad y durabilidad óptimas. Está respaldado por la marca LD Systems y su larga experiencia como fabricante de productos de audio de alta calidad. Lea atentamente este manual de usuario para aprovechar al máximo todas las posibilidades de su producto LD Systems. Encontrará más información sobre LD SYSTEMS en nuestro sitio web WWW.LD-SYSTEMS.COM

USO PREVISTO

Este producto es un dispositivo para la instalación de audio profesional.

Este producto ha sido desarrollado para uso profesional en instalaciones de audio y no es adecuado para su uso en los hogares.

Además, este producto está destinado únicamente a usuarios cualificados con conocimientos especializados en las instalaciones de audio.

Cualquier uso de este producto que no tenga en cuenta los datos técnicos y las condiciones de funcionamiento especificados se considera un uso inadecuado.

El uso inadecuado de este producto exime de toda responsabilidad por daños personales y materiales, incluso de terceros.

El producto no es adecuado para:

• Personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos.
• Niños (los niños deben recibir instrucciones de no jugar con este dispositivo).

INFORMACIÓN DE SEGURIDAD

1. Lea atentamente estas instrucciones.
2. Guarde toda la información y las instrucciones en un lugar seguro.
3. Siga las instrucciones.
4. Utilice el aparato solo de la manera prevista.
5. No abra ni modifique la unidad.

PRECAUCIÓN: La conexión de los cables de señal puede provocar ruidos considerables. Asegúrese de que el canal de entrada de un mezclador, por ejemplo, esté silenciado al conectar un dispositivo. De lo contrario, estos niveles de ruido podrían causar daños.

¡PELIGRO DE ASFIXIA! ¡MANTENER ALEJADO DE LOS NIÑOS! ¡ESTE PRODUCTO CONTIENE PIEZAS PEQUEÑAS Y MATERIAL DE EMBALAJE QUE PUEDEN SER INGERIDOS ACCIDENTALMENTE! LAS BOLSAS DE PLÁSTICO DEBEN MANTENERSE FUERA DEL ALCANCE DE LOS NIÑOS.

INTRODUCCIÓN

La sólida base de micrófono LD MIBS cuenta con un conector XLR hembra, un pulsador y un indicador de estado luminoso en la parte superior, un conector XLR macho en la parte trasera y un selector de modo de funcionamiento en la parte inferior. Para funcionar necesita alimentación fantasma. La base de micrófono es adecuada tanto para micrófonos dinámicos como de condensador.

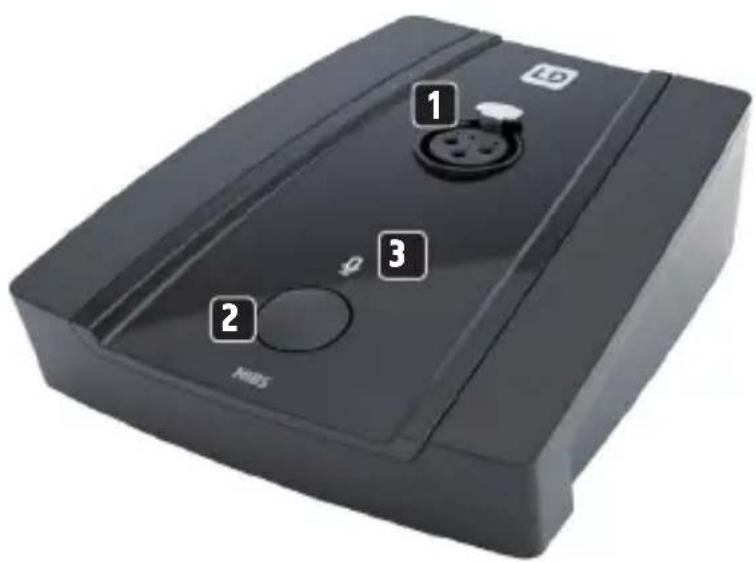

COMPONENTES, CONEXIONES, PANTALLAS Y CONTROLES

1 Toma XLR hembra de 3 pines para conectar un micrófono.
2 Pulsador multifuncional (ver el selector de modo de funcionamiento 5).
3 Símbolo de micrófono con iluminación para indicar el estado de funcionamiento. El indicador del micrófono se ilumina de color blanco cuando el micrófono está activo.
4 Toma XLR macho de 3 pines para conectar la señal de micrófono a una mesa de mezclas o similar.

5 El selector del modo de funcionamiento está situado en la parte inferior de la base.

PUSH TO TALK

El micrófono solo está activo mientras se pulsa el botón 2. Para silenciar el micrófono, libere el pulsador.

PUSH TO MUTE

El micrófono está siempre activo y solo está inactivo mientras el botón 2 está pulsado.

LATCH ON/OFF

Pulsador 2 con función de conmutador. Púlselo brevemente para activar el micrófono; púlselo otra vez para silenciarlo.

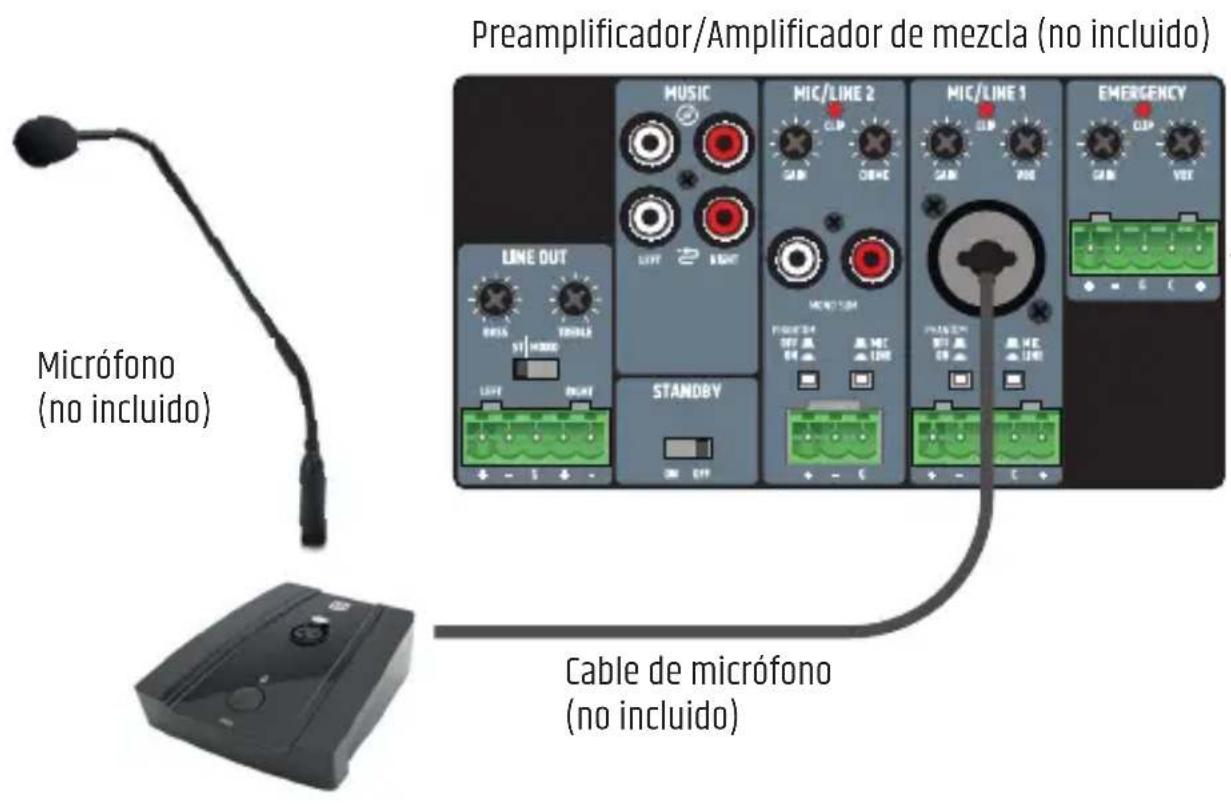

EJEMPLO DE CABLEADO

DATOS TÉCNICOS

Referencia del producto LDMIBS

Tipo de producto Base de micrófono de mesa con pulsador

Controles Pulsador con 3 modos,

selector de modo:

Indicadores LED de estado (se ilumina de color blanco

cuando el micrófono está activo)

Tensión de entrada máx. 870 mV RMS

Respuesta en frecuencia 90 Hz - 20 kHz (-3 dB)

Impedancia de entrada 47 kΩ (balanceado)

Impedancia de salida 800 Ω (balanceado)

Atenuación en silencio > 75 dB a 1 kHz

Rechazo de modo común > 65 dB (CMRR IEC)

Ganancia (al. fantasma 48 V) 5,5 dB OUT 5,5dB

Entradas 1 × XLR hembra de 3 pines

Salidas 1 × XLR macho de 3 pines

Alimentación fantasma 15 - 48 VDC (± 10 %), 6 mA típico

Consumo de potencia 3 mW (micrófono silenciado) (silenciado)

Consumo 6 mA

Temperatura operativa 0 °C a 40 °C

Humedad relativa: < 85 %, sin condensación

Referencia del producto LDMIBS

General

Material Carcasa de zinc, panel frontal de plástico

Color Negro

Dimensiones (An. × Al. × F.) 109,8 × 38,7 × 126,2 mm (altura con pies de goma)

Peso 0,54 kg

RECICLAJE

EMBALAJE

1. El embalaje puede eliminarse a través de los canales habituales de eliminación de residuos.
   2 Por favor, separe el embalaje de acuerdo con las normas de eliminación de residuos y materiales de su país.

DISPOSITIVO:

1. Este aparato está sujeto a la Directiva Europea aplicable a los residuos de aparatos eléctricos y electrónicos. (Directiva RAEE sobre residuos de aparatos eléctricos y electrónicos). Las pilas y los aparatos viejos no deben depositarse en la basura doméstica. Las pilas y los aparatos viejos deben eliminarse a través de un servicio de eliminación de residuos autorizado o de una instalación municipal de eliminación de residuos. Siga las directivas de su país.
2. Siga la reglamentación sobre residuos de su país.
3. Como cliente particular, puede obtener información sobre las opciones de eliminación respetuosas con el medio ambiente en el establecimiento donde adquirió el producto o de las autoridades regionales competentes.

DECLARACIÓN DEL FABRICANTE

GARANTÉA DEL FABRICANTE Y LIMITACIÓN DE RESPONSABILIDAD

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

Nuestras condiciones de garantía actuales y la limitación de responsabilidad se pueden encontrar en:

https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. En caso de servicio, póngase en contacto con su distribuidor.

CONFORMIDAD CE

Adam Hall GmbH declara por la presente que este producto cumple con la siguiente directiva (si procede).

Directiva de baja tensión (2014/35/UE)

Directiva CEM (2014/30/UE)

RoHS (2011/65/UE)

ROJO (2014/53/EU)

DECLARACIÓN DE CONFORMIDAD CE

Las declaraciones de conformidad de los productos sujetos a la Directiva LVD, EMC y RoHS pueden solicitarse en [e-mail].

La declaración de conformidad de los productos sujetos a la Directiva DER puede descargarse de

Este símbolo indica que el equipo eléctrico está diseñado principalmente para su uso en interiores.

Se reservan las erratas y los errores, así como los cambios técnicos o de otro tipo.
