SIE HABEN DIE RICHTIGE WAHL GETROFFEN!
Wir haben dieses Produkt so konzipiert, dass es über viele Jahre hinweg zuverlässig funktioniert. Dafür steht LD Systems mit seinem Namen und seiner langjährigen Erfahrung als Hersteller von hochwertigen Audioprodukten. Bitte lesen Sie dieses Benutzerhandbuch sorgfältig durch, damit Sie Ihr LD Systems Produkt schnell optimal nutzen können. Weitere Informationen über LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM
BESTIMMUNGSGEMÄSSER GEBRAUCH
Das Produkt ist ein Gerät für die professionelle Audioinstallation!
Das Produkt wurde für den professionellen Einsatz im Bereich der Audioinstallation entwickelt und ist nicht für den Gebrauch in Haushalten geeignet!
Außerdem ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Audioinstallationen bestimmt!
Die Verwendung des Produkts außerhalb der angegebenen technischen Daten und Betriebsbedingungen gilt als unsachgemäße Verwendung!
Die Haftung für Schäden und Drittschäden an Personen und Sachen durch unsachgemäßen Gebrauch ist ausgeschlossen!
Das Produkt ist nicht geeignet für:
- Menschen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen.
- Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).
SICHERHEITSHINWEISE
-
Bitte lesen Sie diese Anweisungen sorgfältig durch.
-
Bewahren Sie alle Informationen und Anweisungen an einem sicheren Ort auf.
-
Folgen Sie den Anweisungen.
-
Verwenden Sie das Gerät nur in der vorgesehenen Weise.
-
Öffnen oder verändern Sie das Gerät nicht.
ACHTUNG: Das Anschließen von Signalkabeln kann zu erheblichen Störgeräuschen führen. Stellen Sie sicher, dass der Eingangskanal z.B. eines Installationsmischers stummgeschaltet ist, wenn Sie ein Gerät anschließen. Andernfalls können diese Geräuschpegel Schäden verursachen.
GEFAHR DES ERSTICKENS! VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE KLEINTEILE UND VERPACKUNGSMATERIAL, DAS VERSCHLUCKT WERDEN KANN! PLASTIKBEUTEL MÜSSEN AUSSERHALB DER REICHWEITE VON KINDERN AUFBEWAHRT WERDEN!
EINLEITUNG
Die solide Mikrofonbasis LD MIBS verfügt über eine XLR-Buchse, einen Druckknopf und eine beleuchtete Statusanzeige auf der Oberseite, einen XLR-Stecker auf der Rückseite und einen Wahlschalter für die Betriebsart auf der Unterseite. Für den Betrieb ist eine Phantomspeisung erforderlich. Die Mikrofonbasis ist sowohl für dynamische als auch für Kondensatormikrofone geeignet.
KOMPONENTEN, ANSCHLÜSSE, ANZEIGEN UND BEDIENELEMENTE

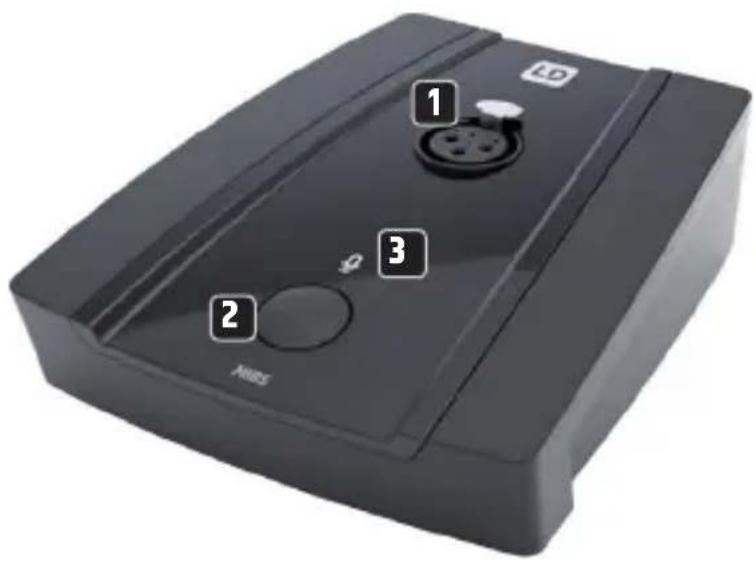

1 3-polige XLR-Buchse für den Anschluss eines Mikrofons.
2 Drucktaste mit mehreren Funktionen (siehe Artikel 5 Betriebsartenwahlschalter).
3 Mikrofonsymbol mit Beleuchtung zur Anzeige des Betriebsstatus. Das Mikrofonsymbol leuchtet weiß, wenn das Mikrofon aktiv ist.
4 Männliche 3-polige XLR-Buchse zum Anschluss des Mikrofonsignals an ein Installationsmischpult oder ähnliches.
5 Der Wahlschalter für die Betriebsart befindet sich an der Unterseite der Basis.
| PUSH TO TALK | Das Mikrofon ist nur so lange aktiv, wie Sie die Taste 2 drücken. Um das Mikrofon stumm zu schalten, lassen Sie die Taste los. |
| PUSH TO MUTE | Das Mikrofon ist permanent aktiv und wird nur stumm-geschaltet, solange die Taste 2 gedrückt wird. |
| LATCH ON/OFF | Druckknopf 2 mit Schalterfunktion. Drücken Sie kurz auf die Taste, um das Mikrofon zu aktivieren und erneut kurz, um es stumm zu schalten. |

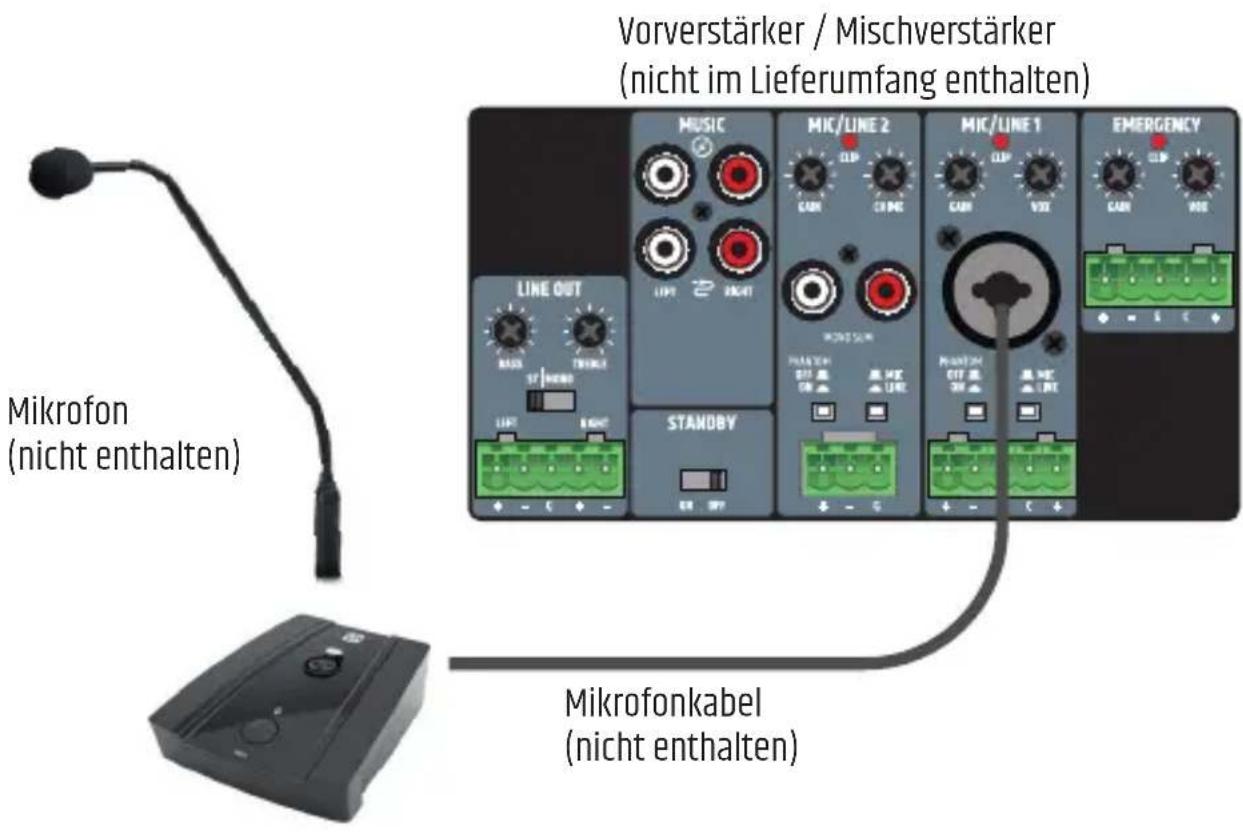

VERKABELUNGSBEISPIEL
Artikel Nummer LDMIBS
| Produkttyp Tischmikrofonbasis mit Druckknopf |
| Bedienelemente Druckknopf mit 3 wählbaren Modi,Moduswahlschalter:PUSH-TO-TALK / PUSH-TO-MUTE / LATCH ON/OFF |
| Anzeigen Status-LED | (leuchtet weiß, wenn das Mikrofon aktiv ist) |
Maximale Eingangsspannung 870 mV RMS
Frequenzgang 90 Hz - 20 kHz (-3 dB)
Eingangsimpedanz: 47 kOhm (symmetrisch)
Ausgangsimpedanz 800 Ohm (symmetrisch)
Stumme Dämpfung > 75 dB @ 1 kHz
Gleichtaktunterdrückung > 65 dB (CMRR IEC) (CMRR)
Verstärkung bei 48 V IN vs. OUT 5,5 dB Phantomspeisung
Eingänge: 1x 3-polige XLR-Buchse
Ausgänge: 1x 3-poliger XLR-Stecker
Anforderungen an die 15 VDC – 48 VDC (±0%), 6 mA typisch Phantomspeisung
Stromverbrauch (stumm) 3 mW (Mikrofon stummgeschaltet)
Leistungsaufnahme 6 mA
Betriebstemperatur 0°C - 40°C
Relative Luftfeuchtigkeit: < 85%, nicht kondensierend
Allgemeine Daten
Material Gehäuse aus Zink, Frontplatte aus Kunststoff
Farbe Schwarz
Abmessungen (B x H x T) 109,8 mm x 38,7 mm x 126,2 mm (Höhe mit Gummifüßen)
Gewicht 0,54 kg
ENTSORGUNG
VERPACKUNG:
- Die Verpackung kann über die üblichen Entsorgungswege entsorgt werden.
- Bitte trennen Sie die Verpackung entsprechend den Entsorgungs- und Materialvorschriften in Ihrem Land.
GERÄT:
- Dieses Gerät unterliegt der Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte in ihrer jeweils gültigen Fassung. WEEE-Richtlinie - Elektro- und Elektronik-Altgeräte. Alte Geräte und Batterien gehören nicht in den Hausmüll. Das Altgerät oder die Batterien müssen über einen zugelassenen Entsorgungsdienst oder eine kommunale Entsorgungseinrichtung entsorgt werden. Befolgen Sie die Richtlinien in Ihrem Land!
- Befolge die Entsorgungsvorschriften in deinem Land.
- Als Privatkunde können Sie sich bei dem Händler, bei dem Sie das Produkt gekauft haben, oder bei den zuständigen regionalen Behörden über umweltfreundliche Entsorgungsmöglichkeiten informieren.
ERKLÄRUNGEN DES HERSTELLERS
HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG
Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0.
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Im Servicefall wenden Sie sich an Ihren Vertriebspartner.
CE-KONFORMITÄT
Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend).
Niederspannungsrichtlinie (2014/35/EU)
EMV-Richtlinie (2014/30/EU)
RoHS (2011/65/EU)
RED (2014/53/EU)
CE-KONFORMITÄTSERKLÄRUNG
Konformitätserklärungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter info@adamhall.com angefragt werden.
Konformitätserklärung für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/ heruntergeladen werden.
NUR FÜR DEN GEBRAUCH IN INNENRÄUMEN
Dieses Symbol kennzeichnet elektrische Geräte, die hauptsächlich für den Gebrauch in Innenräumen bestimmt sind.
Druckfehler und Irrtümer, sowie technische oder sonstige Änderungen sind vorbehalten!
